الخطر الخفي وراء حلم التجديد الخاص بك
يحدث هذا عادة في “يوم الهدم”.”
لقد قمت بإزالة خزائن المطبخ القديمة الدهنية. تبدو المساحة مفتوحة ونظيفة وجاهزة لرؤيتك التصميمية الحديثة. ولكن هناك، تحدق بك من منتصف ما يفترض أن يكون جدارًا أملسًا، مقبس كهربائي باهت اللون ومغبر.
إنه في المكان الخطأ. إنه قبيح. وهو يعيق تصميم خزائنك الجديد.
الإغراء طاغٍ: “سأقوم بفصل المقبس، وألصق الأسلاك بالشريط، وأدفعها في الحفرة، وأضع عليها ألواح الجبس. بعيد عن العين، بعيد عن الذهن.”
توقف. ضع سكين المعجون.
ما أنت على وشك القيام به ليس مجرد مخالفة للقانون - بل هو خطر حريق محتمل يمكن أن يظل مخفيًا لسنوات. في عالم الكهرباء، يعتبر “دفن” صندوق التوصيل خطيئة كبرى تنتهك إن إي سي 314.29 وتعرض منزلك لخطر جسيم. إليك سبب خطورة توصيل الأسلاك المخفية هذا، وكيفية إخفاء هذا المقبس غير المرغوب فيه الحق طريق.
لماذا يعتبر دفن صناديق التوصيل انتهاكًا لقانون NEC ويخلق مخاطر نشوب حريق
يضع القسم 314.29 من قانون الكهرباء الوطني (NEC) شرطًا أساسيًا للسلامة: يجب تركيب جميع صناديق التوصيل، وهياكل المواسير، وحاويات فتحات اليد بحيث يمكن الوصول إلى الأسلاك الموجودة بداخلها دون إزالة أي جزء من المبنى.
هذا ليس روتينًا بيروقراطيًا - بل هو وقاية من الحرائق تعتمد على الفيزياء.
القنبلة الموقوتة للدورة الحرارية
التوصيلات الكهربائية - سواء كانت صواميل الأسلاك الملتوية أو أطراف التوصيل اللولبية - ليست ثابتة. إنها موجودة في دورة مستمرة من التمدد والانكماش:
- التدفقات الحالية ← يسخن السلك قليلاً
- يتوقف التيار ← يبرد السلك
- النتيجة ← ارتخاء مجهري على مدى أشهر وسنوات
تعمل هذه الدورة الحرارية مثل الأصابع الخفية، حيث تعمل ببطء على فك التوصيل الخاص بك. عندما يرتخي التوصيل، تزداد المقاومة الكهربائية. تولد المقاومة العالية المزيد من الحرارة. في النهاية، تبدأ الكهرباء في إطلاق شرر عبر الفجوة.
في مقبس يمكن الوصول إليه، ستشم رائحة البلاستيك المحترق أو ترى لوحة وجه متغيرة اللون. في صندوق توصيل مدفون؟ يستمر إطلاق الشرر بصمت خلف الحائط، مما يؤدي إلى تسخين الدعامات الخشبية الجافة من الداخل حتى يحدث الاشتعال.
إحصائيات الحرائق الواقعية
وفقًا للجمعية الوطنية للحماية من الحرائق، تمثل الأعطال والأعطال الكهربائية ما يقدر بنحو 13٪ من حرائق هياكل المنازل سنويًا. تمثل صناديق التوصيل المخفية جزءًا كبيرًا من هذه الحوادث لأنها تقضي على علامات التحذير المبكر التي من شأنها أن تحفز الإصلاح قبل حدوث عطل كارثي.

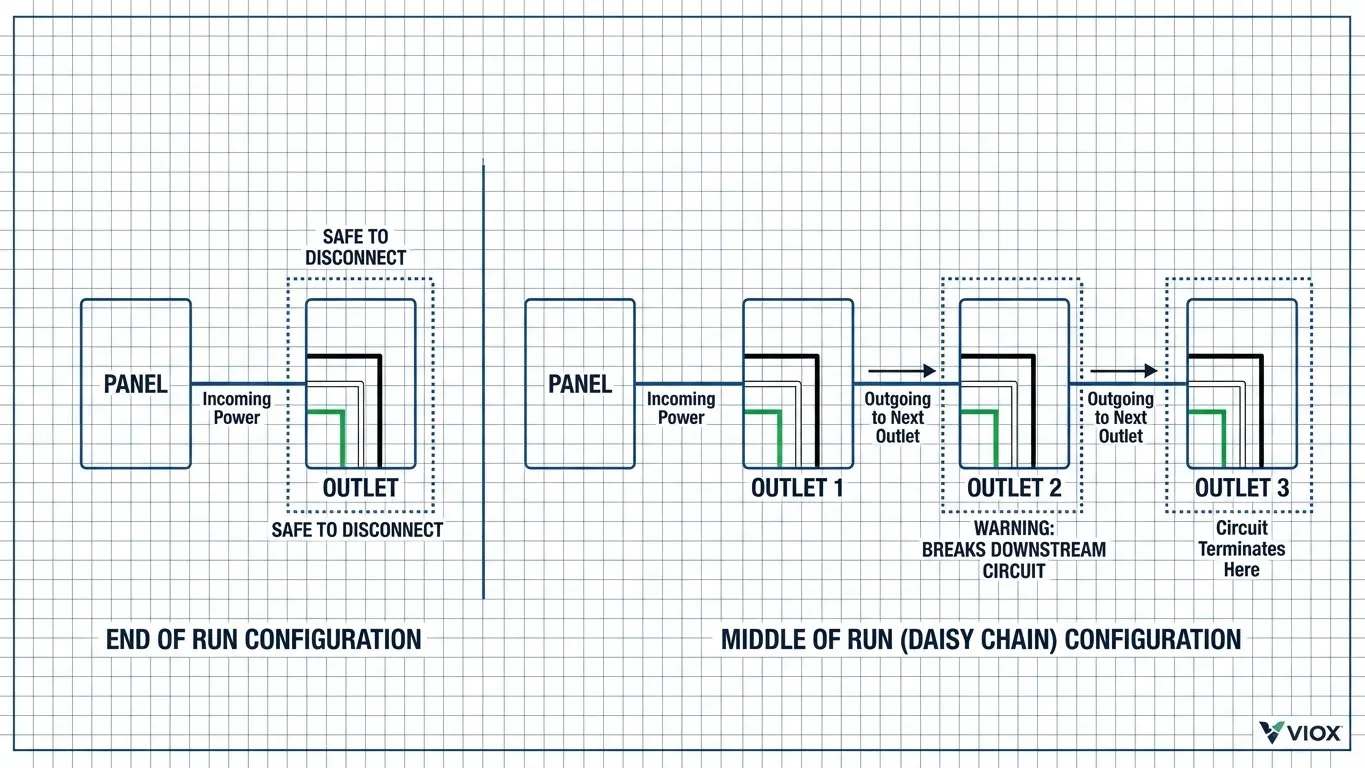

فهم طوبولوجيا الدائرة: نهاية التشغيل مقابل توصيل الأسلاك المتسلسل
قبل قطع أي أسلاك، يجب عليك الإجابة على سؤال حاسم: هل هذا المقبس طريق مسدود أم جزء من دائرة أكبر؟
أنواع تكوين الدائرة
| نوع التكوين | عدد الأسلاك في الصندوق | الخصائص | هل من الآمن الفصل؟ |
|---|---|---|---|
| نهاية التشغيل | كابل واحد (2-3 أسلاك) | تنتهي الطاقة عند هذا المقبس | نعم، يؤثر فقط على هذا المقبس |
| منتصف التشغيل (توصيل متسلسل) | كابلان أو أكثر | تمر الطاقة عبر المنافذ النهائية | لا، يقطع الدائرة بأكملها |
| نقطة التوصيل/الوصلة | كابلات متعددة | لا يوجد مقبس، مجرد توصيلات أسلاك | أبدًا - يجب أن يظل الوصول إليه ممكنًا |
تستخدم معظم منافذ المطبخ وغرفة المعيشة توصيل الأسلاك المتسلسل، حيث تتدفق الطاقة من خلال كل صندوق إلى المنفذ التالي. إذا تعاملت مع صندوق منتصف التشغيل كطريق مسدود - قطع الأسلاك ودفنها - فإنك تقطع الإمداد الكهربائي لكل جهاز في اتجاه المصب.
فجأة، يظلم ثلاجتك. تفشل أضواء الردهة. أنت لم تدفن صندوقًا فحسب؛ لقد كسرت الشبكة الكهربائية لمنزلك.
ثلاثة حلول متوافقة مع القانون للمنافذ المهجورة
نظرًا لأن NEC 314.29 يحظر دفن الوصلات، فلديك ثلاثة خيارات قانونية. إليك كيفية مقارنتها:
| الحل | الصعوبة | التكلفة | الجماليات | الأفضل لـ |
|---|---|---|---|---|
| إعادة توصيل كاملة | 9/10 | $$$ | 10/10 | منافذ نهاية التشغيل فقط |
| النقل إلى موقع يسهل الوصول إليه | 6/10 | $$ | 8/10 | منتصف التشغيل مع خزانة قريبة |
| تركيب لوحة غطاء فارغة | 2/10 | $ | 5/10 | أي موقع يسهل الوصول إليه |
الحل 1: إعادة توصيل الدائرة بالكامل (الطريقة الاحترافية)
الصعوبة: 9/10 | الجماليات: 10/10 | دائم: نعم
هذه هي الطريقة الوحيدة التي تزيل صندوق التوصيل غير المرغوب فيه تمامًا. تتطلب العملية:
- الوصول إلى العلية أو الطابق السفلي أو مساحة الزحف
- تتبع الكابل إلى صندوق التوصيل في اتجاه المنبع
- افصل دائرة المخرج غير المرغوب فيه
- إذا كان جزءًا من سلسلة ديزي، فقم بتشغيل كابل جديد من الصندوق العلوي إلى الصندوق السفلي، متجاوزًا الموقع غير المرغوب فيه
- رقع وأصلح الفتحة المهجورة
النتيجة: موقع المخرج غير المرغوب فيه ميت تمامًا. يمكنك الرقع والطلاء وتركيب الخزائن دون أي قيود.
متى تستخدم: عملي فقط للمنافذ الموجودة في نهاية التشغيل أو عندما يكون لديك وصول واضح إلى تجاويف السقف/الأرضية. لا يوصى به للمنافذ الموجودة في منتصف التشغيل ما لم تكن مرتاحًا لتشغيل كابل جديد عبر الجدران النهائية.
الحل 2: النقل إلى موقع يسهل الوصول إليه (طريقة العمل القديمة)
الصعوبة: 6/10 | الجماليات: 8/10 | متوافق مع الكود: نعم
عندما يجب أن يظل الصندوق يعمل ولكن موقعه الحالي يمثل مشكلة، فإن النقل يوفر حلاً وسطًا:
- أوقف تشغيل الطاقة في لوحة القواطع
- افصل المخرج وأزله
- اسحب الكابل بعناية إلى موقع قريب يسهل الوصول إليه (داخل الخزانة أو منطقة اللوح الأساسي أو قسم الجدار المجاور)
- اقطع فتحة جديدة وقم بتثبيت صندوق عمل قديم VIOX مفرق مربع
الميزة الرئيسية لصناديق العمل القديمة VIOX: تتميز صناديق إعادة التصميم هذه بأجنحة تثبيت قابلة للتعديل تنقلب خلف الحوائط الجافة، وتمسك بإحكام دون الحاجة إلى الوصول إلى الدعامات. عملية التثبيت بسيطة وتعمل في الجدران النهائية حيث لا يمكن تثبيت صناديق العمل الجديدة التقليدية.
| نوع صندوق التوصيل | طريقة التركيب | توقيت التثبيت | أفضل حالة استخدام |
|---|---|---|---|
| عمل جديد | مثبتة على دعامة | قبل الحوائط الجافة | بناء جديد |
| عمل قديم (إعادة تصميم) | مشابك أو أجنحة زنبركية | بعد الحوائط الجافة | الجدران القائمة |
| صندوق مروحة السقف | مثبتة بدعامة | إما | دعم تركيبات ثقيلة |
| مقاوم للعوامل الجوية | تركيب سطحي | إما | تطبيقات خارجية |
النتيجة: يظل الوصل متوافقًا مع الكود ويمكن الوصول إليه، ولكن تم نقله بعيدًا عن طريق تصميمك - عادةً داخل خزانة أو بالقرب من الأرض حيث تكون اللوحة الفارغة أقل وضوحًا.
الحل 3: قم بتثبيت لوحة غطاء فارغة (الطريقة الصادقة)
الصعوبة: 2/10 | الجماليات: 5/10 | متوافق مع الكود: نعم
هذا هو الحل الأكثر شيوعًا للمنافذ الموجودة في منتصف التشغيل والتي لا يمكن نقلها بسهولة:
- أوقف تشغيل الطاقة في لوحة القاطع
- قم بإزالة المقبس
- قم بتوصيل الأسلاك الواردة والصادرة داخل الصندوق (مع الحفاظ على سلسلة ديزي)
- قم بتثبيت لوحة وجه فارغة VIOX فوق الصندوق
قاعدة حاسمة: يجب أن تظل اللوحة الفارغة مرئية ويمكن الوصول إليها. لا يمكنك:
- التبليط فوقها
- تركيب خزائن دائمة فوقها
- طلاءه بنفس لون الجدار لإخفائه (غير مستحسن ولكنه غير محظور صراحة)
يجب أن تكون اللوحة قابلة للإزالة باستخدام مفك براغي للصيانة أو الفحص في المستقبل.
مزايا لوحة VIOX الفارغة:
- ملف تعريف أقل من اللوحات القياسية من الدرجة التجارية
- براغي تثبيت متطابقة الألوان
- لمسة نهائية غير لامعة تمتزج بدلاً من أن تبرز
- مادة مقاومة للأشعة فوق البنفسجية لا تصفر
النتيجة: يظل الاتصال آمنًا ومتوافقًا مع الكود. على الرغم من أنها ليست غير مرئية، إلا أن اللوحة الفارغة عالية الجودة تصبح نقطة وصول للصيانة بدلاً من أن تكون مشهدًا قبيحًا.
تقنية توصيل الأسلاك: لماذا اختيارك مهم للسلامة على المدى الطويل
عندما تقوم بإنشاء أو صيانة وصلة قد لا يتم فتحها لمدة 20 عامًا أو أكثر، تصبح جودة الاتصال ذات أهمية قصوى. هذا هو المكان الذي ترتكب فيه العديد من التجديدات التي تقوم بها بنفسك أخطاء جسيمة.

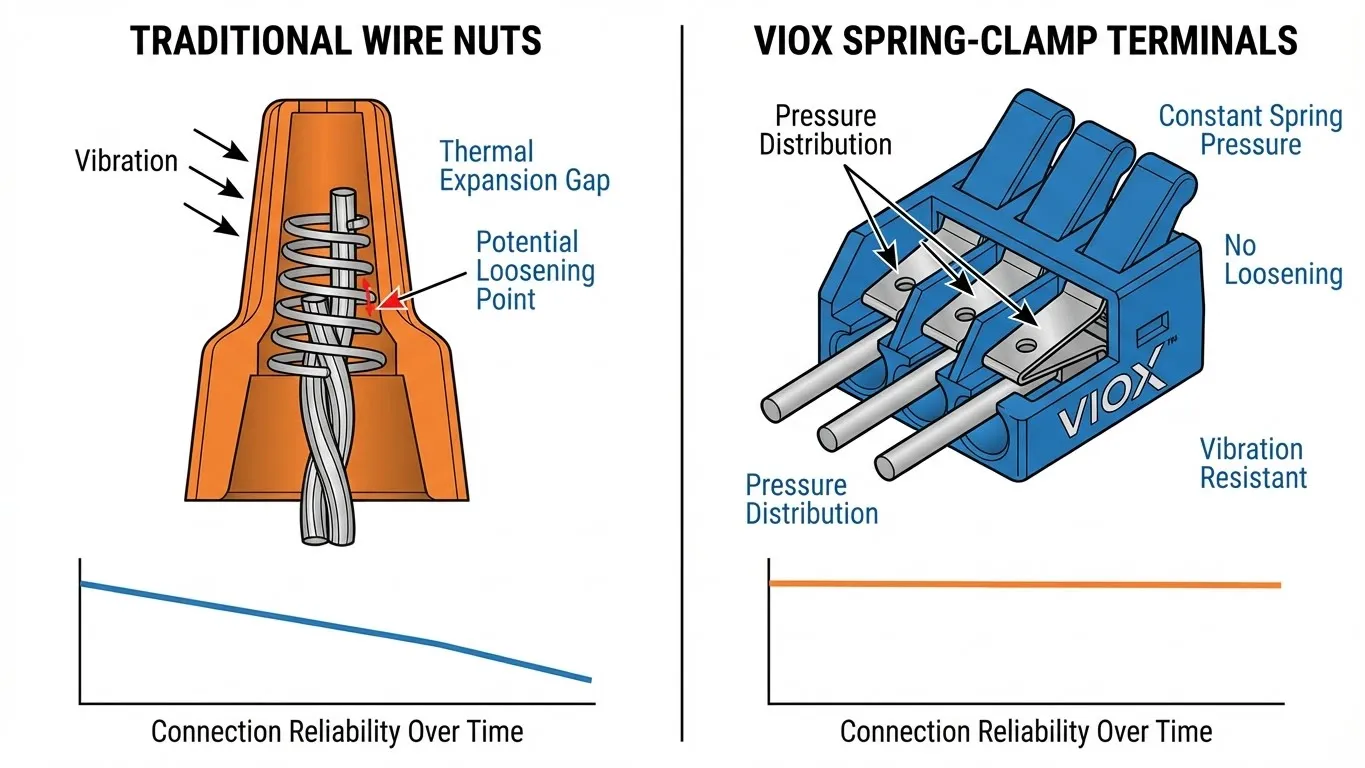

صواميل الأسلاك التقليدية مقابل أطراف التوصيل الزنبركية
| الميزة | صواميل الأسلاك التقليدية | أطراف التوصيل الزنبركية VIOX |
|---|---|---|
| التركيب | لف الأسلاك، اربط الصامولة | أدخل السلك، أغلق الرافعة |
| آلية الإمساك | ملف زنبركي مدبب | مشبك زنبركي مسطح |
| الأداء الحراري | يمكن أن يرتخي بمرور الوقت | الحفاظ على ضغط ثابت |
| مقاومة الاهتزازات | معتدل | ممتاز |
| إعادة الاستخدام | يُوصى بالاستخدام مرة واحدة | قابل لإعادة الاستخدام بالكامل |
| التحقق البصري | غير شفاف - لا يمكن التحقق من الاتصال | يظهر الغلاف الشفاف إدخال السلك |
| قانون الامتثال | نعم (مدرج في قائمة UL) | نعم (مدرج في قائمة UL) |
لماذا تتفوق أطراف التوصيل الزنبركية في تطبيقات “اضبط وانْسَ”

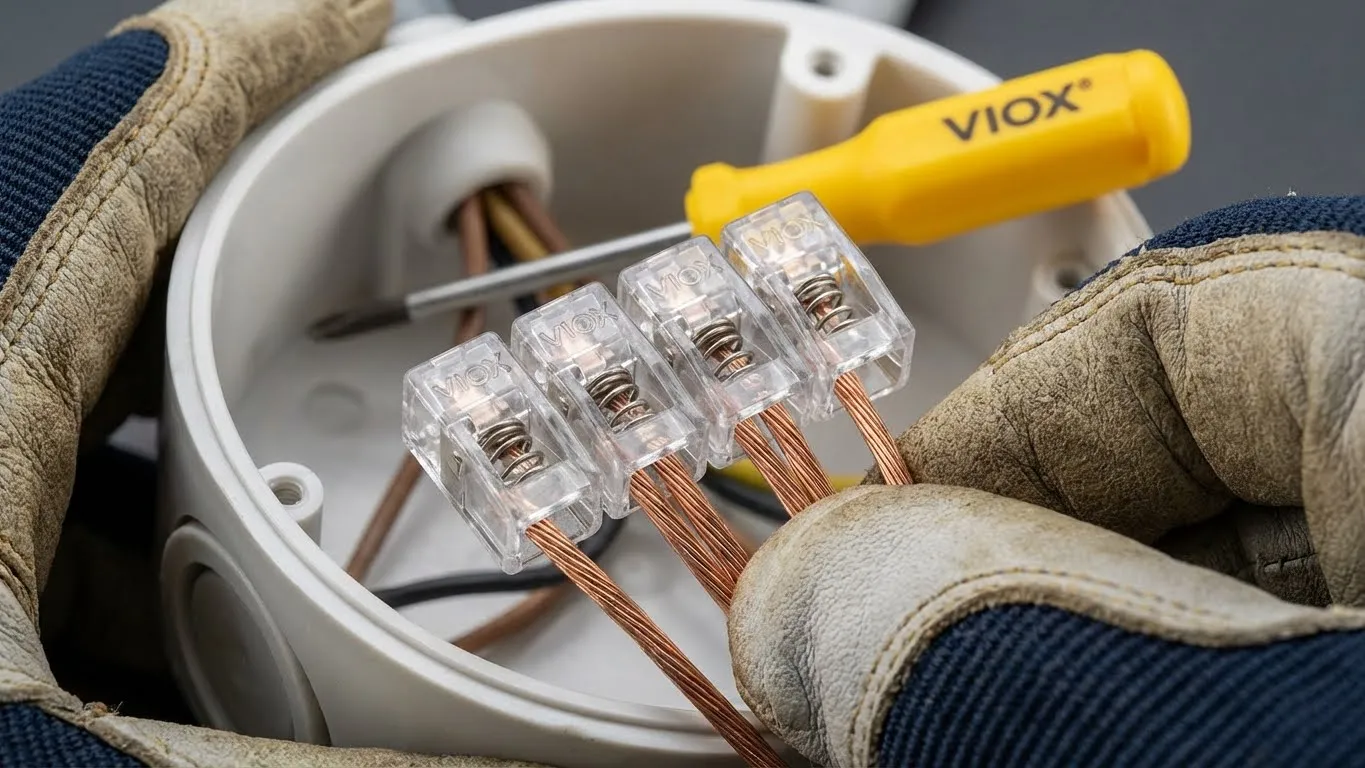

بالنسبة لصناديق التوصيل الموجودة خلف الخزائن أو في مواقع دائمة أخرى،, أطراف التوصيل الزنبركية VIOX (على غرار موصلات الرافعة ذات الطراز Wago) توفر مزايا واضحة:
تقنية الضغط الثابت: يطبق الزنبرك المسطح الداخلي قوة مستمرة على موصل السلك. إذا تقلص النحاس أثناء انخفاض درجة حرارة الشتاء، فإن الزنبرك يعوض تلقائيًا عن طريق التثبيت بإحكام. لا توجد آلية ارتخاء.
مقاومة الاهتزاز: في المطابخ التي بها أدراج تصطدم، أو وحدات التخلص من النفايات، أو غسالات الأطباق التي تخلق اهتزازًا مستمرًا، تحافظ أطراف التوصيل الزنبركية على الإمساك حيث قد ترتخي صواميل الأسلاك تدريجيًا.
جهد القوس الكهربائي الصفري: من خلال الحفاظ على ضغط تلامس ثابت عبر سطح السلك بالكامل، فإن أطراف التوصيل الزنبركية تقضي على الفجوات الدقيقة التي تؤدي إلى تكوين القوس الكهربائي وتراكم الحرارة - المصدر الرئيسي للاشتعال في صناديق التوصيل المخفية.
أفضل ممارسات التثبيت
بغض النظر عن نوع الموصل، اتبع هذه الخطوات الحاسمة:
- قم بتجريد السلك بشكل صحيح: 1/2 بوصة لصواميل الأسلاك، اتبع علامات الطرف الطرفي للمشابك الزنبركية
- لا يوجد نحاس مكشوف: يجب أن يكون كل السلك العاري داخل الموصل
- اختبار السحب: يجب أن يتحمل كل سلك قوة سحب تتراوح بين 10-15 رطلاً دون حركة
- ملء الصندوق المناسب: يحد NEC 314.16 من عدد الأسلاك لكل حجم صندوق - الاكتظاظ يسبب تراكم الحرارة
- ضع علامة على كل شيء: قم بتدوين تفاصيل الدائرة على الصندوق أو داخل الغطاء للرجوع إليها في المستقبل
| مقياس الأسلاك | الحجم المطلوب (بوصة مكعبة) | سعة الصندوق النموذجية |
|---|---|---|
| 14 AWG | 2.0 | 6-8 موصلات في صندوق 18 بوصة مكعبة |
| 12 AWG | 2.25 | 5-7 موصلات في صندوق 18 بوصة مكعبة |
| 10 AWG | 2.5 | 4-5 موصلات في صندوق 18 بوصة مكعبة |
ملاحظة: تشمل التعدادات الأسلاك الأرضية، ومشابك الكابلات، والأجهزة وفقًا لـ NEC 314.16 (B)
اعتبارات خاصة للمواقع الخارجية والرطوبة العالية
إذا كان المنفذ المهجور الخاص بك يقع في حمام أو جدار خارجي أو منطقة مطبخ خارجية، فسيتم تطبيق متطلبات إضافية للكود:
نيما تقييمات صناديق التوصيل
| تصنيف NEMA | مستوى الحماية | التطبيق |
|---|---|---|
| NEMA 1 | داخلي، جاف | داخلي قياسي |
| NEMA 3R | "الأماكن الخارجية المقاومة للمطر" | مواقع خارجية مغطاة |
| نيما 4X | مقاوم للماء، مقاوم للتآكل | التعرض المباشر للطقس |
بالنسبة لأي تركيب لصندوق توصيل خارجي، يتطلب NEC 300.5 حماية إضافية بما في ذلك عمق الدفن المناسب (الحد الأدنى 18 بوصة للقناة الصلبة) واستخدام موصلات أسلاك مقاومة للماء مع أنابيب قابلة للتقلص بالحرارة.
مخالفة قانونية خطيرة: لا يمكنك دفن صندوق توصيل تحت الأرض، حتى في حاوية مانعة لتسرب الماء، لأنه ينتهك شرط إمكانية الوصول في NEC 314.29. يجب أن تكون جميع نقاط التوصيل في حاويات يمكن الوصول إليها فوق الأرض.
إطار عمل القرار: اختيار طريقة الحل الخاصة بك
استخدم منطق مخطط التدفق هذا لتحديد أفضل نهج:
- هل المنفذ في نهاية التشغيل (يدخل كابل واحد فقط إلى الصندوق)؟
- نعم: ضع في اعتبارك الإزالة الكاملة (الحل 1)
- لا: انتقل إلى السؤال التالي
- هل يمكنك الوصول إلى تجويف السقف/الأرضية أعلاه/أدناه؟
- نعم: قد يكون النقل عمليًا (الحل 2)
- لا: انتقل إلى السؤال التالي
- هل يوجد موقع مجاور يمكن الوصول إليه (داخل الخزانة، بالقرب من اللوح القاعدي)؟
- نعم: استخدم نقل صندوق العمل القديم VIOX (الحل 2)
- لا: قم بتركيب لوحة غطاء فارغة (الحل 3)
- هل ستكون اللوحة الفارغة مرئية في تصميمك النهائي؟
- نعم: ضع في اعتبارك اللوحات الفارغة المزخرفة VIOX بلمسة نهائية متطابقة الألوان
- لا: لوحة فارغة قياسية مقبولة إذا كانت مخفية حقًا بواسطة الأثاث (ولكن يجب أن تظل في متناول اليد)
ملخص: هندسة السلامة في تجديدك
عندما تكتشف هذا المنفذ الإشكالي أثناء الهدم:
- لا تدفنه أبدًا: تخلق انتهاكات NEC 314.29 مخاطر نشوب حريق وتفشل في التفتيش
- تحقق من طوبولوجيا الدائرة: لا تقم بقطع سلسلة ديزي إلا إذا كنت مستعدًا لإعادة توصيل منافذ المصب
- اختر أجهزة توصيل عالية الجودة: بالنسبة للتركيبات الدائمة، توفر أطراف VIOX ذات المشبك الزنبركي موثوقية فائقة على المدى الطويل مقارنة بأغطية الأسلاك التقليدية
- وثق عملك: التقط صورًا، وقم بتسمية الدوائر، واترك ملاحظات لفنيي الكهرباء أو أصحاب المنازل في المستقبل
- عندما تكون في شك، استعن بفني كهربائي مرخص: تتطلب إعادة الأسلاك المعقدة خبرة لتجنب خلق مخاطر جديدة
التجديد يدور حول تحويل جماليات ووظائف منزلك. لكن الحرفية الحقيقية تعني عدم التضحية بالسلامة من أجل المظهر. الخمس عشرة دقيقة التي تستثمرها في إنجاز عمل صندوق التوصيل بشكل صحيح يمكن أن تمنع حريقًا كارثيًا بعد عقود في المستقبل.
الحل الصحيح ليس دائمًا الحل الأسرع - إنه الحل الذي يحمي عائلتك ويلبي معايير الكهرباء المهنية. سواء اخترت إعادة الأسلاك الكاملة، أو النقل باستخدام مكونات VIOX Old Work، أو تركيب لوحة فارغة يسهل الوصول إليها، اتخذ الخيار الذي يحافظ على نظامك الكهربائي آمنًا ويمكن الوصول إليه ومتوافقًا مع التعليمات البرمجية.
دع الأسلاك تتنفس. سوف يشكرك مستقبلك.
