Một thanh cái cách điện là một giá đỡ không dẫn điện giúp giữ thanh cái bằng đồng hoặc nhôm ở đúng vị trí, đồng thời cách điện với các bộ phận kim loại nối đất, vỏ tủ và các dây dẫn lân cận. Nó cung cấp cả cách điện và và hỗ trợ cơ khí bên trong thiết bị đóng cắt, tủ phân phối, tủ điều khiển, tủ biến tần và các cụm thiết bị điện khác.
Một sứ cách điện thanh cái không chỉ đơn thuần tạo ra sự phân cách vật lý. Nó còn giúp duy trì khoảng cách an toàn và khoảng cách rò điện, chịu tải trọng cơ học của thanh cái, duy trì khoảng cách giữa các pha và chống lại các lực gây ra bởi quá trình vận chuyển, rung lắc, chu kỳ nhiệt và các sự cố ngắn mạch.
| Câu hỏi nhanh | Câu trả lời kỹ thuật |
|---|---|
| Nó có chức năng gì? | Hỗ trợ thanh cái và cách ly nó khỏi các bộ phận dẫn điện nối đất hoặc đang mang điện |
| Các loại phổ biến là gì? | Trụ đỡ, cột, khối đỡ, giá giữ, kẹp và giá đỡ đúc tùy chỉnh |
| Những vật liệu nào được sử dụng? | BMC/DMC, SMC, nhựa epoxy, sứ và vật liệu composite kỹ thuật |
| Yếu tố nào quyết định việc lựa chọn? | Điện áp, khoảng cách rò, khoảng cách phóng điện, hình học thanh cái, nhịp đỡ, lực ngắn mạch, phụ kiện lắp đặt và môi trường |
| Chỉ riêng điện áp có đủ không? | Không. Bộ cách điện phải được đánh giá như một phần của cụm thanh cái hoàn chỉnh |
Để biết các kích thước và tùy chọn cấu tạo hiện có, vui lòng xem Dòng sản phẩm sứ đỡ thanh cái VIOX. Bài viết này giải thích về linh kiện và các giới hạn kỹ thuật của nó; phần riêng biệt Hướng dẫn lựa chọn sứ cách điện thanh cái bao gồm quy trình đặc tính kỹ thuật đầy đủ.
Những điểm chính
- Sứ cách điện thanh cái thực hiện hai nhiệm vụ liên kết: khả năng cách điện và hỗ trợ cấu trúc.
- Các loại sứ cách điện thanh cái phổ biến bao gồm trụ cách điện có ren, sứ đỡ, khối đỡ và giá đỡ kiểu kẹp.
- Chiều cao hoặc màu sắc của sản phẩm không xác định khả năng chịu điện áp, hiệu suất vật liệu hoặc độ bền cơ học của nó.
- Khoảng cách phóng điện và đường rò là các đặc tính của hình học lắp đặt, không chỉ đơn thuần là các giá trị được tạo ra bởi thân sứ cách điện.
- Khả năng chịu dòng ngắn mạch thuộc về thiết kế tổng thể của thanh cái và cụm lắp ráp. Định mức của một giá đỡ riêng lẻ không tự chứng minh được định mức của toàn bộ cụm lắp ráp.
- Luôn đối chiếu mẫu sản phẩm đã mua với bản vẽ, tài liệu vật liệu, cách bố trí ren, và dữ liệu điện - cơ cụ thể của từng mẫu.
Thanh cách điện Busbar có chức năng gì?
Thanh cái (busbar) phân phối dòng điện trong tủ điện bằng các thanh dẫn cứng bằng đồng hoặc nhôm. Các thanh dẫn này phải được lắp đặt chắc chắn mà không tạo ra đường dẫn không mong muốn xuống đất hoặc sang pha khác. Sứ đỡ thanh cái cung cấp giao diện cơ học giữa thanh dẫn mang điện và cấu trúc đỡ.
1. Nó cung cấp khả năng cách điện
Thân cách điện giúp tách biệt thanh cái mang điện khỏi các bộ phận dẫn điện như:
- vỏ tủ và tấm lắp đặt thiết bị
- khung cấu trúc và thanh ray
- các thanh cái pha liền kề
- đầu cốt cáp và các cực đấu nối
- các rào chắn tiếp địa
- thiết bị điều khiển hoặc bảo vệ lân cận

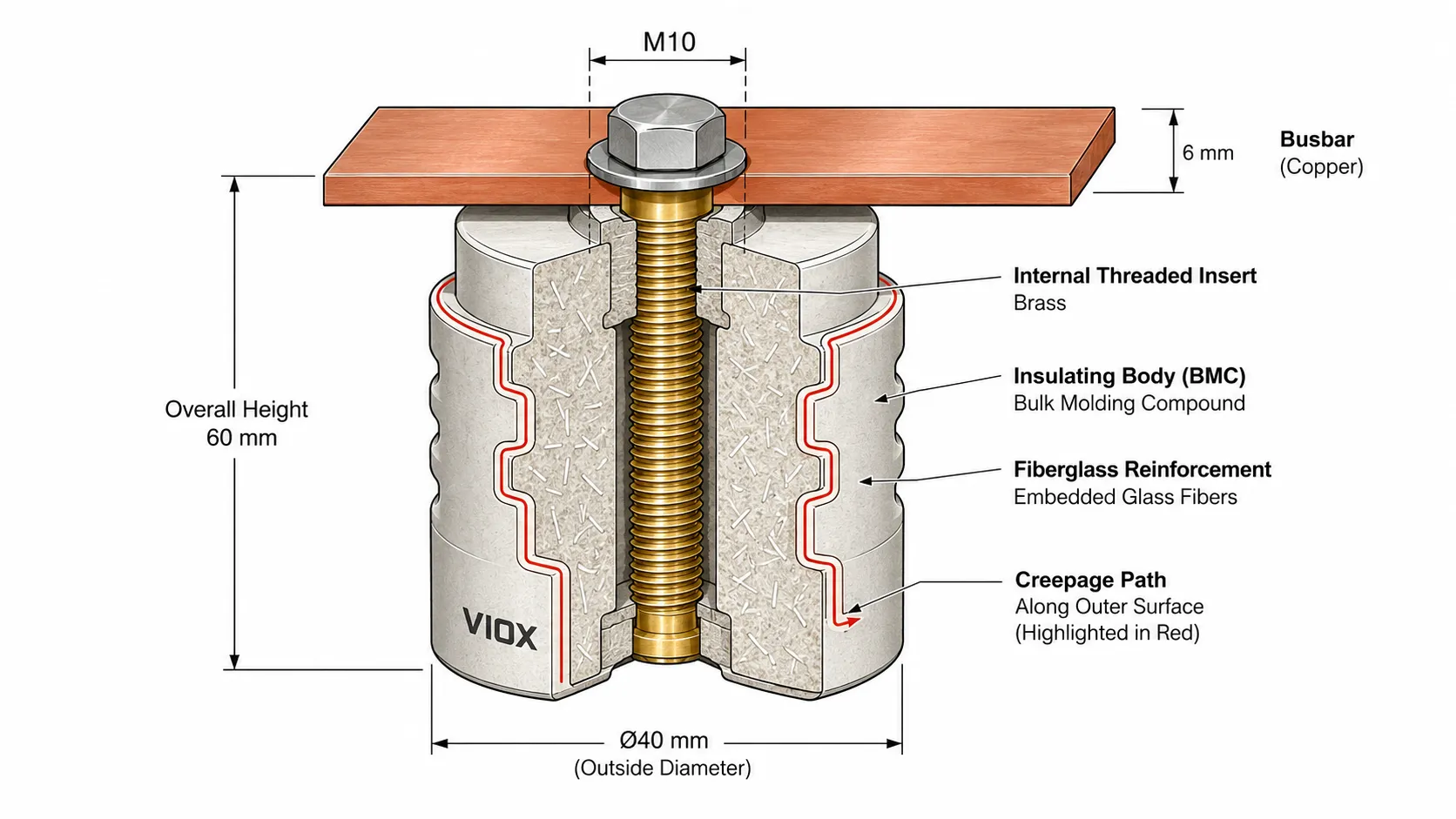

Sự cách điện phụ thuộc vào nhiều biến số, không chỉ riêng độ bền điện môi của hợp chất đúc:
- Khoảng trống là khoảng cách ngắn nhất qua không khí giữa hai bộ phận dẫn điện.
- Khoảng cách bề mặt là khoảng cách ngắn nhất dọc theo bề mặt của vật liệu cách điện.
- Ô nhiễm độ mô tả mức độ nhiễm bẩn dự kiến và khả năng trở nên dẫn điện của nó.
- Nhóm vật liệu phản ánh đặc tính phóng điện bề mặt, thường liên quan đến Chỉ số phóng điện bề mặt tương đối (CTI).
- Hạng mục quá áp và điện áp hệ thống xác định ứng suất điện dự kiến.
- Độ cao có thể ảnh hưởng đến yêu cầu về khoảng cách cách điện trong không khí.
Phiên bản hợp nhất hiện hành, IEC 60664-1:2020+AMD1:2025 CSV, cung cấp các nguyên tắc phối hợp cách điện cho thiết bị kết nối với hệ thống cung cấp điện hạ thế lên đến 1.000 V AC hoặc 1.500 V DC trong phạm vi quy định. Thiết kế cách điện thanh cái không thể quy về một quy tắc chung như “1 mm trên mỗi kV”. Hình học yêu cầu phải được xác định dựa trên hệ thống và môi trường thực tế.
2. Nó cung cấp hỗ trợ cơ học
Cùng một bộ phận phải mang thanh cái và duy trì vị trí của nó. Nhiệm vụ cơ học của nó có thể bao gồm:
- khối lượng của dây dẫn và các phụ kiện đi kèm
- các lực tạo ra bởi các kết nối và độ cong của cáp
- rung động trong quá trình vận hành
- va đập trong quá trình vận chuyển hoặc lắp đặt
- sự giãn nở và co lại do nhiệt lặp đi lặp lại
- lực điện động trong quá trình ngắn mạch
Đối với hình học dây dẫn tương tự, lực cơ học đỉnh tăng nhanh theo dòng điện ngắn mạch đỉnh:
Lực điện động đỉnh ∝ iₚ²Lực cơ học đỉnh phụ thuộc chủ yếu vào dòng điện ngắn mạch đỉnh, hình học dây dẫn, khoảng cách giữa các dây dẫn, nhịp đỡ và cách tải được truyền vào cấu trúc đỡ. Thời gian sự cố ảnh hưởng đến ứng suất nhiệt liên quan và khoảng thời gian mà sốc cơ học và rung động tác động lên cụm thiết bị.
Do đó, không bao giờ được sử dụng riêng lẻ một sứ đỡ thanh cái làm bằng chứng duy nhất cho khả năng chịu đựng ngắn mạch của tủ điện.
3. Duy trì hình học thiết kế của thanh cái
Một hệ thống đỡ đồng nhất giúp các pha luôn thẳng hàng và duy trì khoảng cách dự kiến trong suốt quá trình sản xuất và vận hành. Điều này đặc biệt quan trọng trong các tủ điện nhỏ gọn, nơi mà sự dịch chuyển nhỏ của thanh dẫn có thể làm giảm khoảng cách cách điện, gây tải không đều cho mối nối hoặc làm cho bộ phận mang điện tiến gần hơn đến các kết cấu kim loại đã nối đất.
Đối với nhà sản xuất thiết bị gốc (OEM), hình học có tính lặp lại cũng giúp cải thiện tính nhất quán khi lắp ráp. Bố trí giá đỡ phải hoạt động hiệu quả trên tất cả các đơn vị sản xuất, chứ không chỉ riêng trên nguyên mẫu được điều chỉnh thủ công.
Sứ cách điện thanh cái, Sứ đỡ và Trụ đỡ: Sự khác biệt là gì?
Thị trường sử dụng một số tên gọi chồng chéo nhau. Thuật ngữ chính xác phụ thuộc vào hình học và chức năng của linh kiện.
| Hạn | Ý nghĩa thực tiễn | Ứng dụng điển hình |
|---|---|---|
| Sứ cách điện thanh cái | Thuật ngữ chung cho một bộ phận cách điện dùng để đỡ và phân cách thanh cái | Thiết bị đóng cắt, tủ phân phối, bảng điện, tủ điều khiển |
| Sứ đỡ thanh cái | Nhấn mạnh vào chức năng đỡ kết cấu | Các đường thanh cái chính và thanh cái phân phối |
| Sứ cách điện dạng trụ | Giá đỡ dạng ren giúp nâng thanh dẫn điện lên cao hơn bề mặt lắp đặt | Tủ điện hạ thế, tủ biến tần, các cụm thiết bị điện một chiều (DC) |
| Sứ cách điện dạng cột | Giá đỡ cao hơn, thường có cấu trúc dạng gân hoặc dạng bậc | Các ứng dụng yêu cầu chiều cao lớn hơn, đường rò bề mặt hoặc hỗ trợ cơ khí chuyên dụng |
| Khối đỡ hoặc giá đỡ thanh cái | Chi tiết đúc định vị một hoặc nhiều thanh cái tại các khoảng cách cố định | Các cụm thanh cái dạng mô-đun và sản xuất hàng loạt |
| Sứ xuyên | Ống cách điện rỗng cho phép thanh dẫn đi xuyên qua một vách ngăn dẫn điện | Vị trí xuyên qua vỏ tủ, máy biến áp hoặc thiết bị đóng cắt |
Do đó, sứ đỡ là một loại sứ cách điện thanh cái. Sứ xuyên (bushing) thì không phải: nó giải quyết vấn đề xuyên qua của dây dẫn thay vì vấn đề đỡ từ bên dưới.
Cụm từ bộ cách ly thanh cái xuất hiện trong một số kết quả tìm kiếm, nhưng nó có khả năng gây nhầm lẫn vì bộ cách ly (isolator) thường có nghĩa là dao cách ly hoặc công tắc cách ly. Đối với các thành phần hỗ trợ, thanh cái cách điện hay sứ đỡ thanh cái là thuật ngữ kỹ thuật tiếng Anh rõ ràng hơn.

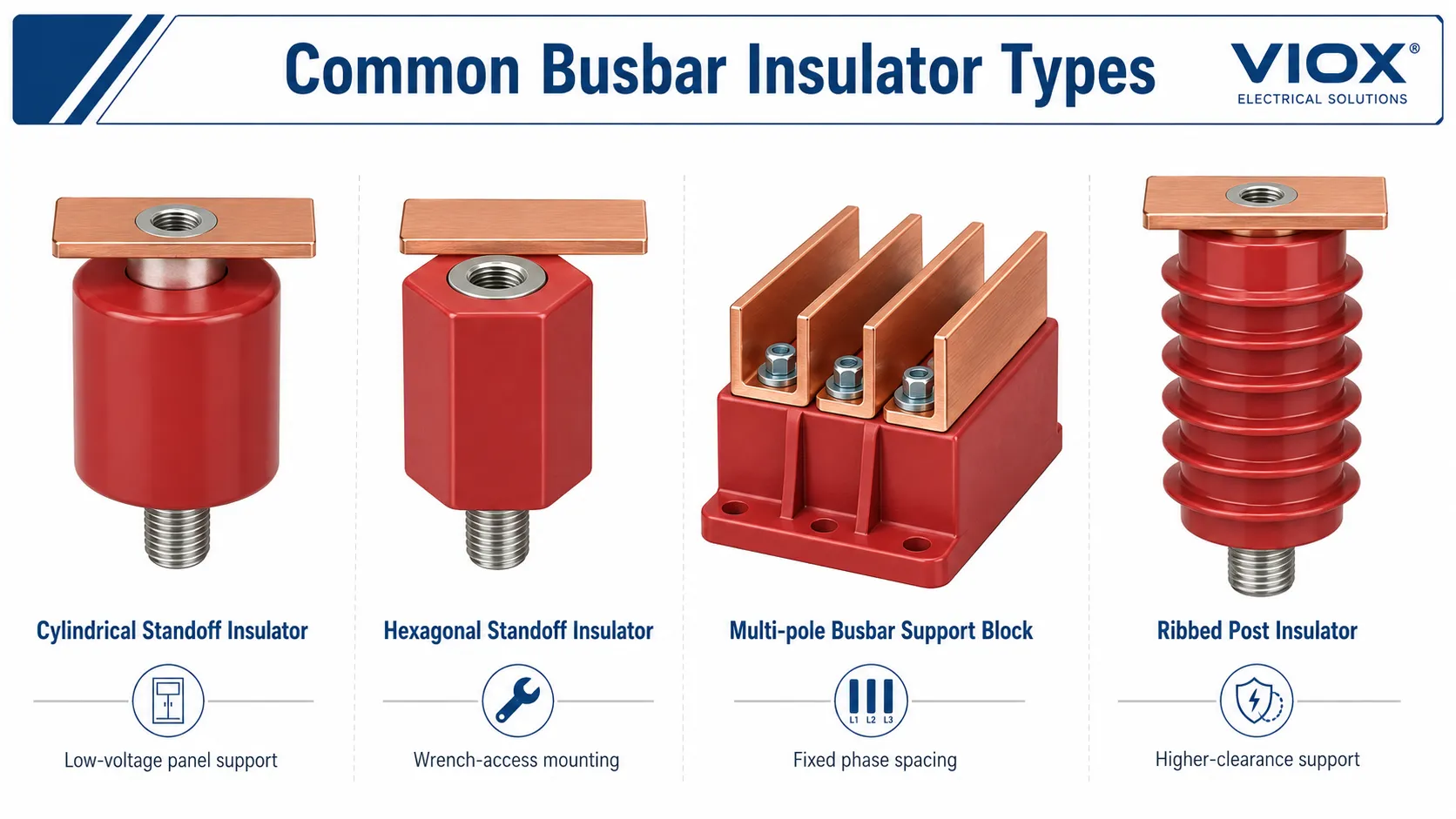

Các loại sứ cách điện thanh cái chính và ứng dụng
Các loại sứ cách điện thanh cái được phân loại tốt nhất theo hình thức lắp đặt và chức năng hỗ trợ thay vì chỉ dựa vào màu sắc hoặc điện áp.
| Loại | Sự thi công | Phù hợp nhất với | Các kiểm tra chính |
|---|---|---|---|
| Trụ cách điện có ren | Thân đúc hình trụ, lục giác, hình nón hoặc hình bậc thang với các miếng chèn hoặc bu lông | Tủ điện hạ thế nhỏ gọn và tủ điện DC | Chiều cao, đường kính thân, ren, độ sâu miếng chèn, tải trọng cơ học |
| Sứ cách điện dạng cột | Thân cao hơn với các phụ kiện đầu cuối và thường có cấu trúc dạng gân | Các ứng dụng yêu cầu khoảng cách cách điện hoặc độ cách điện cao hơn | Đường rò, khoảng cách phóng điện, độ bền uốn, cấp cách điện |
| Khối đỡ | Khối đúc hỗ trợ một hoặc nhiều thanh cái | Bố trí pha lặp lại và hệ thống mô-đun | Kích thước thanh cái, khoảng cách pha, phương pháp kẹp |
| Giá đỡ hoặc kẹp hỗ trợ | Giá đỡ cách điện tích hợp với kẹp hoặc giá gắn | Định tuyến thanh dẫn tùy chỉnh và bố trí trong không gian hạn chế | Hướng tải, hình học giá đỡ, lỗ lắp đặt |
| Giá đỡ đúc tùy chỉnh | Thân, miếng chèn và giao diện dẫn điện dành riêng cho ứng dụng | Thiết bị OEM có hình dạng phi tiêu chuẩn | Kiểm soát bản vẽ, dụng cụ, vật liệu, dung sai, xác nhận |
Trụ ren là dạng phổ biến nhất trong các tủ điện hạ thế nhỏ gọn, tủ biến tần, thiết bị phân phối DC, tủ BESS và thiết bị sạc xe điện. Giao diện của chúng có thể là cái-cái, đực-cái hoặc đực-đực.
Sứ cách điện dạng trụ thường cao hơn và có thể sử dụng các gờ hoặc bậc để tăng đường rò bề mặt. Ngược lại, các khối đỡ định vị một hoặc nhiều thanh cái tại các khoảng cách cố định, giúp cải thiện tính lặp lại trong sản xuất. Các dạng này không tự động thay thế cho nhau được vì phụ kiện, hướng tải, giao diện dẫn điện và các thử nghiệm áp dụng có thể khác nhau.
So sánh các vật liệu cách điện thanh cái
Không có vật liệu cách điện thanh cái nào là tốt nhất cho mọi ứng dụng. Việc lựa chọn vật liệu phải xem xét đến khả năng cách điện, khả năng chống phóng điện bề mặt (tracking), nhiệt độ, độ ẩm, tải cơ học, hình dạng sản xuất và môi trường vận hành.
| Nhóm vật liệu | Thế mạnh kỹ thuật | Các hạn chế quan trọng | Hướng ứng dụng phổ biến |
|---|---|---|---|
| Vật liệu composite nhiệt rắn BMC/DMC | Có khả năng đúc, độ cứng cao và được sử dụng rộng rãi cho các giá đỡ cách điện nhỏ gọn | Hiệu suất phụ thuộc vào công thức, cốt liệu và kiểm soát quy trình | Trụ cách điện hạ thế và giá đỡ tủ điện tiêu chuẩn |
| Vật liệu composite nhiệt rắn SMC | Phù hợp cho các hình dạng đúc lớn hơn và các kết cấu hỗ trợ chịu lực | Dữ liệu cơ và điện ở cấp độ mô hình vẫn cần được xác minh | Các giá đỡ đa cực và các bộ phận đúc lớn hơn |
| Nhựa Epoxy | Kết cấu cứng vững và hình học cách điện có khả năng thích ứng | Có thể nặng hơn hoặc giòn hơn một số loại polymer kỹ thuật; công thức chế tạo rất quan trọng | Các giá đỡ trụ và các ứng dụng cách điện cao cấp được thiết kế kỹ thuật |
| Sứ hoặc gốm | Độ bền điện môi và độ ổn định môi trường cao | Nặng và giòn khi chịu tác động hoặc ứng suất lắp đặt | Các ứng dụng ngoài trời, thiết bị cũ và các ứng dụng điện áp cao được chọn lọc |
| Hợp chất polymer kỹ thuật | Trọng lượng nhẹ và có khả năng thích ứng với các hình dạng chuyên biệt | Đặc tính về nhiệt độ, khả năng chống phóng điện bề mặt, độ ẩm, tia UV và khả năng chống cháy thay đổi tùy theo cấp độ vật liệu | Các giá đỡ tùy chỉnh và chuyên dụng cho từng môi trường |
Tên vật liệu không phải là một tiêu chuẩn đánh giá. Hai sản phẩm cùng được mô tả là BMC có thể có các thành phần phụ gia, hàm lượng sợi thủy tinh, khả năng chống phóng điện bề mặt, đặc tính chống cháy, độ hút nước và độ bền cơ học khác nhau.
Tài liệu hữu ích bao gồm cấp độ vật liệu, chỉ số CTI hoặc nhóm vật liệu (nếu có), phân loại khả năng chống cháy ở độ dày được kiểm nghiệm, các điều kiện kiểm tra điện môi và điện trở cách điện, dữ liệu về nhiệt và độ hút nước, các kết quả cơ học liên quan và dung sai kích thước.
Phân loại UL 94 mô tả khả năng chống cháy của vật liệu trong các điều kiện thử nghiệm quy mô nhỏ được xác định. Đây không phải là chứng nhận hoàn chỉnh về điện, cơ học hoặc an toàn sản phẩm. UL Solutions giải thích rằng các phân loại V-0, V-1, V-2, HB và các phân loại khác được chỉ định dựa trên các điều kiện thử nghiệm mẫu và thử nghiệm ngọn lửa cụ thể.
Cách đọc bảng thông số kỹ thuật của sứ cách điện thanh cái
Một lý do khiến sứ cách điện thanh cái bị chỉ định sai là do người mua chỉ so sánh chiều cao và kích thước ren. Việc xem xét bảng thông số kỹ thuật hiệu quả cần tách biệt các trường về kích thước, điện, cơ học, vật liệu và tài liệu.
| Trường thông số kỹ thuật | Điều đó cho bạn biết | Những điều không tự chứng minh được |
|---|---|---|
| Chiều cao thân sứ | Khoảng cách tạo ra giữa các bề mặt lắp đặt | Khe hở hoặc đường rò điện cuối cùng sau khi lắp đặt trong mọi bố trí |
| Đường kính hoặc chiều rộng thân sứ | Diện tích chiếm chỗ và hình học cấu trúc xấp xỉ | Độ bền cơ học khi không có dữ liệu thử nghiệm |
| Độ sâu của ren và chi tiết chèn | Khả năng tương thích và độ ăn khớp của thiết bị cố định | Lực siết hoặc độ bền kéo rút chính xác |
| Điện áp chịu đựng | Hiệu suất theo phương pháp và thời gian thử nghiệm đã nêu | Điện áp vận hành liên tục hoặc định mức cách điện của cụm lắp ráp hoàn chỉnh |
| Độ bền kéo hoặc độ bền chịu lực công xôn | Công suất dưới một hướng tải xác định | Độ bền trong mọi điều kiện lắp đặt và sự cố |
| Độ bền mô-men xoắn | Khả năng chịu đựng của miếng chèn/thân thiết bị trong bài kiểm tra xác định | Cho phép áp dụng mô-men xoắn đó trong quá trình lắp đặt |
| CTI hoặc nhóm vật liệu | Đặc tính phóng điện bề mặt tương đối | Khoảng cách rò điện yêu cầu không bao gồm yếu tố ô nhiễm và điện áp |
| Phân loại UL 94 | Đặc tính cháy của vật liệu/mẫu thử nghiệm | Sự tuân thủ hoàn toàn của sản phẩm hoặc khả năng chịu hồ quang |
| Nhiệt độ hoạt động | Phạm vi môi trường quy định cho kiểu máy/vật liệu | Nhiệt độ dây dẫn cho phép hoặc kiểm chứng độ tăng nhiệt của tủ điện |
Ví dụ: Dữ liệu đã công bố của dòng VIOX SM
Các giá trị được chọn dưới đây minh họa cách các kiểu máy trong cùng một dòng có thể khác nhau. Chúng được trích xuất từ tài liệu đã công bố Trang thông tin về sứ cách điện thanh cái dòng VIOX SM và cần được xác nhận lại với bản vẽ và bảng dữ liệu hiện hành trước khi chỉ định hoặc đặt mua.
| Người mẫu | Chiều cao | Chủ đề | Điện áp chịu đựng công bố | Độ bền kéo công bố | Độ bền mô-men xoắn công bố |
|---|---|---|---|---|---|
| SM-25 | 25 mm | M6 | 6 kV | 500 lbf / 2,22 kN | 6 ft·lbf / 8,1 N·m |
| SM-40 | 40 mm | M8 | 12 kV | 650 lbf / 2,89 kN | 12 ft·lbf / 16,3 N·m |
| SM-60 | 60 mm | M10 | 20 kV | 1.200 lbf / 5,34 kN | 35 ft·lbf / 47,5 N·m |
| SM-76 | 76 mm | M10 | 25 kV | 1.500 lbf / 6,67 kN | 40 ft·lbf / 54.2 N·m |
Chỉ là các giá trị trong danh mục: Trang sản phẩm công khai được trích dẫn không nêu rõ dạng sóng thử nghiệm, tần số, thời gian, điều kiện hoặc tiêu chí chấp nhận hoàn chỉnh. Hãy yêu cầu phương pháp thử nghiệm và báo cáo cụ thể cho từng model trước khi đưa ra thông số kỹ thuật.
Phương pháp thử nghiệm, biên dạng đường rò, hình học xung quanh, tải trọng cơ học và các yêu cầu lắp ráp vẫn cần phải được kiểm tra. Bảng này cũng cho thấy lý do tại sao việc chỉ đặt hàng dựa trên màu sắc và chiều cao xấp xỉ là không đầy đủ.
Đối với các trụ đỡ có kích thước nhỏ hơn, các thông số đã công bố Dòng VIOX JYZ sử dụng đường kính thân 14 mm với các chiều cao được liệt kê từ 14 mm đến 75 mm và các tùy chọn ren M4, M5 hoặc M6. Cần xác nhận chính xác cách bố trí đầu ren đực/cái khi đặt hàng.
Cách chọn sứ đỡ thanh cái
Việc lựa chọn bắt đầu với hệ thống thanh cái hoàn chỉnh. Sử dụng bản tóm tắt này để xác định các đầu vào cần thiết, sau đó hoàn thành việc tính toán và xem xét tài liệu trong Hướng dẫn lựa chọn sứ cách điện thanh cái.
| Đầu vào lựa chọn | Những nội dung cần kiểm tra |
|---|---|
| Hệ thống điện | Điện áp định mức, chế độ làm việc AC hoặc DC, ứng suất quá độ, sơ đồ nối đất và tiêu chuẩn lắp ráp áp dụng |
| Khoảng cách cách điện đã lắp đặt | Khoảng cách phóng điện và đường rò ngắn nhất sau khi đã lắp đặt thanh cái, thiết bị cố định, vách ngăn, các bộ phận vỏ tủ và các pha liền kề |
| Hình học thanh cái | Vật liệu, chiều rộng, độ dày, số lượng thanh, hướng, các đoạn uốn, mối nối và diện tích lắp đặt khả dụng |
| Tải trọng cơ học | Khối lượng thanh cái, độ rung, dòng điện ngắn mạch đỉnh, khoảng cách giữa các dây dẫn, nhịp đỡ và độ cứng của khung |
| Giao diện lắp đặt | Cấu hình đực/cái, ren, độ sâu chèn, phần cứng, khả năng tiếp cận và phương pháp siết chặt theo quy định của nhà sản xuất |
| Môi trường | Nhiệt độ, độ ẩm, bụi, muối, hóa chất, sự ngưng tụ, tiếp xúc với tia cực tím, độ cao và độ rung |
| Bằng chứng | Bản vẽ hiện tại, khai báo vật liệu, dữ liệu điện và cơ khí cụ thể của từng model, và xác minh lắp ráp liên quan |
Không có khoảng cách tiêu chuẩn chung giữa các sứ cách điện thanh cái. Khi khả năng chịu đựng ngắn mạch là yếu tố quan trọng, hãy sử dụng thiết kế lắp ráp đã được xác nhận, tính toán kỹ thuật dựa trên phương pháp áp dụng hoặc bằng chứng thử nghiệm. Giá trị lực kéo của một linh kiện không thể xác định được định mức của toàn bộ cụm lắp ráp.
Siết quá chặt có thể làm nứt thân nhựa nhiệt rắn hoặc làm hỏng miếng chèn; siết không đủ chặt có thể gây ra sự dịch chuyển và mài mòn do ma sát. Giá trị lực siết tối đa được công bố của miếng chèn không nhất thiết là lực siết lắp đặt được khuyến nghị.
Tiêu chuẩn và Định mức: Phạm vi Linh kiện so với Phạm vi Lắp ráp
Không có tiêu chuẩn đơn lẻ nào chứng nhận mọi loại sứ cách điện thanh cái cho mọi ứng dụng. Tài liệu liên quan phụ thuộc vào việc nhà thiết kế đang đánh giá phối hợp cách điện, vật liệu đúc, một sứ đỡ đơn lẻ hay toàn bộ tủ điện.
| Tiêu chuẩn hoặc tài liệu tham khảo | Phạm vi liên quan đến chủ đề này | Giải thích chính xác |
|---|---|---|
| IEC 60664-1:2020+AMD1:2025 CSV | Phối hợp cách điện cho thiết bị trong phạm vi điện áp thấp | Hỗ trợ các quyết định về khoảng cách cách điện, đường rò, mức độ ô nhiễm và cách điện rắn; đây không phải là định mức danh mục sản phẩm |
| Bộ tiêu chuẩn IEC 61439 | Tủ điện đóng cắt và điều khiển hạ thế | Áp dụng cho toàn bộ hệ thống lắp ráp và việc kiểm chứng, bao gồm cả hệ thống đỡ thanh cái đã lắp đặt |
| IEC 60273:1990 | Các đặc tính của sứ cách điện dạng trụ bằng gốm hoặc thủy tinh dùng cho điện xoay chiều trong nhà hoặc ngoài trời trên 1.000 V, và sứ cách điện dạng trụ bằng vật liệu hữu cơ chủ yếu dùng cho điện xoay chiều trong nhà trên 1.000 V | Liên quan đến các ứng dụng sứ cách điện dạng trụ đã xác định, không phải mọi loại trụ đỡ đúc hạ thế; tiêu chuẩn này chỉ coi việc sử dụng điện một chiều (DC) như một tham chiếu tạm thời |
| UL 891 | Tủ điện mặt trước kín (dead-front) tại Bắc Mỹ | Liên quan khi giá đỡ được sử dụng trong tủ điện được đánh giá theo tiêu chuẩn UL 891 |
| UL 508A | Tủ điều khiển công nghiệp tại Bắc Mỹ | Liên quan đến bảng điện và việc sử dụng các linh kiện chấp nhận được bên trong bảng điện đó |
| UL 94 | Thử nghiệm tính dễ cháy của vật liệu nhựa | Mô tả đặc tính cháy của các mẫu vật liệu được thử nghiệm, không phải hiệu suất tổng thể của vật cách điện |
IEC 61439-1:2020 Thiết lập các quy tắc chung cho các bộ phận đóng cắt và điều khiển hạ thế, trong khi sự phù hợp đòi hỏi phải tuân thủ phần lắp ráp áp dụng. Nó không nên được trình bày như một chứng nhận riêng lẻ cho sứ cách điện thanh cái.
Tương tự, một giá đỡ được sử dụng trong một Tủ điện phân phối UL 891 hoặc một tủ điều khiển công nghiệp UL 508A phải đáp ứng các yêu cầu và đánh giá của thiết bị đó. Chỉ riêng tuyên bố về vật liệu không xác lập được sự tuân thủ của tủ điện.
Sứ cách điện thanh cái (Busbar Insulator) so với Vật liệu cách điện thanh cái (Busbar Insulation)
Một thanh cái cách điện là một thành phần cấu trúc riêng biệt giữ dây dẫn và tách biệt nó khỏi các bộ phận dẫn điện khác.
Cách điện thanh cái là vật liệu được áp dụng trực tiếp lên dây dẫn, chẳng hạn như:
- ống co nhiệt
- ống cách điện
- Lớp phủ cách điện bằng epoxy hoặc bột đạt tiêu chuẩn điện
- Cách điện đúc
Các chụp cách điện có thể che phủ các mối nối hoặc đầu cuối hở. Vách ngăn pha là các rào chắn bổ sung riêng biệt được đặt giữa các thanh dẫn; chúng không phải là lớp cách điện được phủ trực tiếp lên thanh cái.
Các biện pháp này phục vụ các chức năng khác nhau. Một thanh cái được phủ lớp cách điện vẫn cần sự hỗ trợ cơ học đầy đủ và các khoảng cách đã được kiểm chứng. Một sứ đỡ không cung cấp khả năng bảo vệ chống chạm tay trên toàn bộ chiều dài hở của thanh dẫn trần.

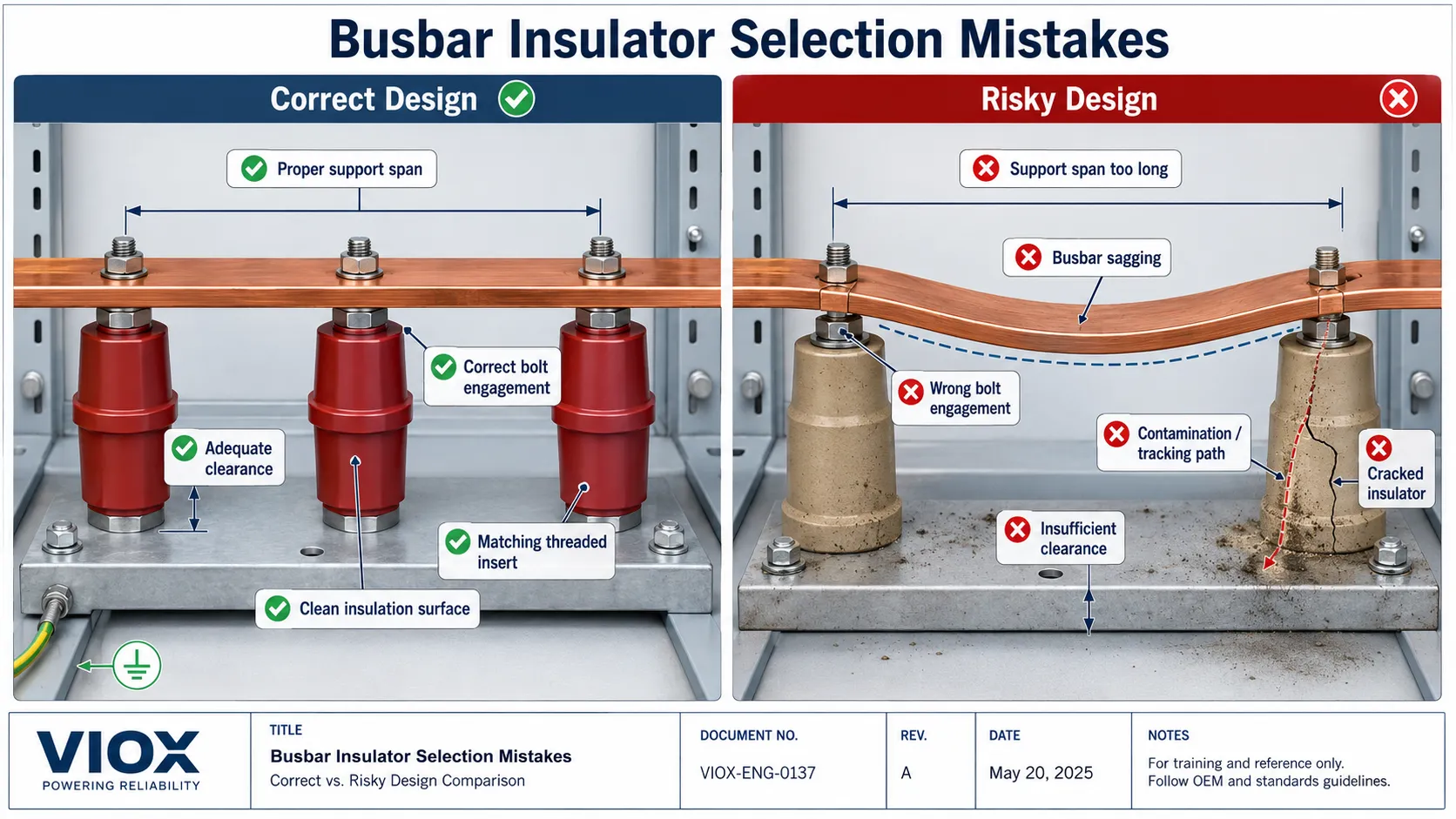

Những sai lầm thường gặp khi lựa chọn bộ cách điện thanh cái
Lựa chọn theo màu sắc
Màu sắc không phải là bằng chứng cho công thức nhựa, chỉ số phóng điện bề mặt (CTI), độ bền điện môi, phân loại khả năng chống cháy, đặc tính nhiệt độ hoặc khả năng chịu lực cơ học. Hai sứ cách điện cùng màu đỏ có thể có các đặc tính khác nhau.
Chỉ lựa chọn theo chiều cao
Các sản phẩm có cùng chiều cao có thể khác nhau về đường kính thân, ren, độ sâu ren, biên dạng đường rò, vật liệu và độ bền cơ học. Chiều cao chỉ là một thông số đầu vào một chiều, không phải là một thông số kỹ thuật hoàn chỉnh.
Xem điện áp chịu đựng là điện áp vận hành
Giá trị chịu đựng điện môi chỉ áp dụng trong các điều kiện thử nghiệm đã nêu. Không nên sao chép trực tiếp giá trị này vào trường điện áp hệ thống hoặc sử dụng làm bằng chứng duy nhất cho việc phối hợp cách điện.
Bỏ qua lực ngắn mạch
Độ ổn định khi vận hành bình thường không chứng minh được độ ổn định khi xảy ra sự cố. Dòng điện sự cố dự kiến cao có thể làm cong dây dẫn, gây tải ngang lên các giá đỡ và truyền lực vào khung lắp đặt cũng như các chi tiết cố định.
Sử dụng miếng đệm nhựa thông thường
Một miếng đệm đa năng có thể thiếu các đặc tính kiểm soát về khả năng chống phóng điện bề mặt, chịu nhiệt, chống cháy, khả năng chịu lực chèn hoặc hiệu suất cơ học. Hãy sử dụng giá đỡ có dữ liệu sản phẩm và vật liệu phù hợp cho ứng dụng.
Giả định định mức của linh kiện bằng với định mức của cụm thiết bị
Tủ điện hoàn chỉnh bao gồm thanh cái, giá đỡ, phần cứng, khung, vỏ tủ, khoảng cách, mối nối và các thiết bị bảo vệ. Định mức của tủ không thể được xác định chỉ bằng giá trị của một linh kiện.
Lắp đặt, Kiểm tra và Thay thế
Tuân thủ bản vẽ sản phẩm và hướng dẫn của nhà sản xuất trong quá trình lắp đặt. Xác nhận bề mặt lắp đặt phẳng, thanh cái không bị ép lệch, bu lông khớp chính xác và việc siết chặt không làm xoắn hoặc nứt thân cách điện.
Kiểm tra sứ cách điện thanh cái sau khi vận chuyển, quá nhiệt, sự cố ngắn mạch nghiêm trọng hoặc trong quá trình bảo trì định kỳ. Kiểm tra các vết nứt, biến dạng, miếng chèn bị lỏng, vết than hóa, vết phóng điện hoặc vết cháy, nhiễm bẩn dẫn điện, ăn mòn, lệch thanh cái và các dấu hiệu quá tải cơ học.
Một thiết bị cách điện bị nứt, có vết than hóa, miếng chèn lỏng, hư hỏng do phóng điện hoặc biến dạng nhiệt đáng kể thường nên được thay thế thay vì đưa trở lại sử dụng mà không có đánh giá kỹ thuật. Ngắt điện và cách ly thiết bị trước khi kiểm tra theo quy trình an toàn điện và quy trình khóa/gắn thẻ (lockout/tagout) tại công trường.
Để chẩn đoán dựa trên triệu chứng, xem các lỗi phổ biến của sứ cách điện thanh cái và cách phòng tránh.
Câu hỏi thường gặp
Thanh cách điện thanh cái là gì?
Sứ cách điện thanh cái là một thành phần không dẫn điện giúp đỡ thanh cái bằng đồng hoặc nhôm, đồng thời giữ cho nó cách điện với các kết cấu kim loại nối đất và các dây dẫn lân cận. Nó cung cấp cả khả năng cách điện và hỗ trợ cơ học bên trong một tủ điện.
Sứ đỡ thanh cái được sử dụng để làm gì?
Nó giữ thanh cái ở vị trí thiết kế, duy trì khoảng cách với các kết cấu dẫn điện và truyền tải trọng cơ học bình thường cũng như tải trọng do sự cố vào khung đỡ của tủ điện.
Các loại sứ cách điện thanh cái chính là gì?
Các loại phổ biến bao gồm sứ cách điện dạng trụ ren, sứ cách điện dạng cột, khối đỡ đúc, giá đỡ hoặc kẹp, và các loại giá đỡ đúc tùy chỉnh. Hình thức phù hợp phụ thuộc vào hình học của thanh dẫn, khoảng cách yêu cầu, hướng tải trọng và cách bố trí lắp đặt.
Sứ cách điện dạng trụ (standoff insulator) có giống với sứ cách điện thanh cái không?
Sứ cách điện dạng trụ là một loại phổ biến của sứ cách điện thanh cái. Thuật ngữ rộng hơn còn bao gồm sứ cách điện dạng cột, khối đỡ, giá giữ và các hình dạng giá đỡ cách điện khác.
Vật liệu làm sứ cách điện thanh cái nào là tốt nhất?
Không có vật liệu nào là tốt nhất cho mọi trường hợp. BMC/DMC và SMC thường được dùng cho các giá đỡ đúc hạ thế, trong khi epoxy, sứ và vật liệu composite kỹ thuật phù hợp với các hình dạng hoặc môi trường khác. Hãy so sánh dữ liệu về điện, cơ học, nhiệt, độ ẩm, khả năng chống phóng điện bề mặt và khả năng chống cháy của từng loại cụ thể.
Khoảng cách giữa các sứ cách điện thanh cái được xác định như thế nào?
Khoảng cách hỗ trợ phụ thuộc vào vật liệu và tiết diện thanh cái, hướng lắp đặt, khoảng cách giữa các dây dẫn, tải trọng định mức, độ rung, lực ngắn mạch đỉnh, hình học lắp đặt và thiết kế cụm đã được kiểm chứng. Không có giá trị khoảng cách chung cho mọi trường hợp.
Điện áp chịu đựng cao hơn có nghĩa là vật cách điện phù hợp với điện áp vận hành cao hơn phải không?
Không hẳn vậy. Điện áp chịu đựng gắn liền với một điều kiện thử nghiệm cụ thể. Sự phù hợp của hệ thống còn phụ thuộc vào điện áp liên tục, ứng suất xung, đường rò, khe hở không khí, mức độ ô nhiễm, hình học xung quanh và tiêu chuẩn thiết bị áp dụng.
UL 94 V-0 có nghĩa là vật cách điện thanh cái đã được chứng nhận UL không?
Không. UL 94 V-0 là phân loại khả năng chống cháy cho mẫu vật liệu được thử nghiệm trong các điều kiện xác định. Bản thân nó không xác lập chứng nhận về điện, cơ khí hoặc cấp thiết bị cho vật cách điện hoặc tủ điện.
Khi nào cần thay thế sứ cách điện thanh cái?
Thay thế hoặc đánh giá chính thức vật cách điện có dấu hiệu nứt, vết than hóa, vết cháy, bằng chứng phóng điện bề mặt, biến dạng, lỏng chèn hoặc hư hỏng cơ học. Kiểm tra toàn bộ hệ thống hỗ trợ sau khi xảy ra sự cố nghiêm trọng.
Kết luận
Vật cách điện thanh cái vừa là linh kiện cách điện, vừa là bộ phận kết cấu của hệ thống thanh cái. Sử dụng các định nghĩa và giới hạn định mức trong bài viết này để xác định loại linh kiện, sau đó hoàn thiện thiết kế với hướng dẫn chi tiết về lựa chọn vật cách điện thanh cái và dữ liệu sản phẩm cụ thể theo từng model.
Nguồn và Tiêu chuẩn
- IEC 60664-1:2020+AMD1:2025 CSV, Phối hợp cách điện cho thiết bị trong hệ thống cung cấp điện hạ thế
- IEC 61439-1:2020, Tủ điện và thiết bị đóng cắt hạ thế
- IEC 60273:1990, Đặc tính của sứ cách điện dạng trụ trong nhà và ngoài trời cho hệ thống trên 1.000 V
- UL Solutions: Thử nghiệm cháy và tính dễ cháy UL 94 cho nhựa
- UL Solutions: Chương trình phạm vi chung UL 891
- UL Solutions: Các yêu cầu về linh kiện UL 508A
- Thông số kỹ thuật được công bố của thanh cách điện dòng VIOX SM
- Kích thước được công bố của thanh cách điện dòng VIOX JYZ
