Khi nguồn điện lưới bị lỗi trong một trung tâm dữ liệu, bệnh viện hoặc cơ sở công nghiệp, công tắc chuyển mạch tự động (ATS) trở thành người bảo vệ thầm lặng giữa thời gian ngừng hoạt động thảm khốc và tính liên tục liền mạch. Trong vòng mili giây đến vài giây, thiết bị quan trọng này phải phát hiện sự cố mất điện, đánh giá tính khả dụng của máy phát điện dự phòng và chuyển tải điện—thường mang hàng trăm ampe—mà không gây hư hại cho thiết bị nhạy cảm hoặc gián đoạn các hệ thống an toàn tính mạng.
Tuy nhiên, việc chỉ định một ATS liên quan đến nhiều hơn là việc chọn định mức dòng điện và điện áp. Hai phân loại cơ bản—lớp PC (Điều khiển Lập trình) và lớp CB (Bộ ngắt mạch)—xác định cách công tắc xử lý sự cố, những tải nào nó có thể bảo vệ và vị trí của nó trong hệ thống phân phối điện. Sự khác biệt này không phải là tùy ý cũng không chỉ đơn thuần là mang tính học thuật: một ATS lớp PC được lắp đặt ở nơi cần bảo vệ sự cố sẽ khiến hệ thống dễ bị tổn thương; một thiết bị lớp CB được chỉ định ở nơi tốc độ chuyển mạch nhanh quan trọng nhất có thể gây ra chi phí và độ phức tạp không cần thiết.
Đối với các kỹ sư điện thiết kế hệ thống điện quan trọng, các nhà quản lý cơ sở chịu trách nhiệm về cơ sở hạ tầng dự phòng khẩn cấp và các nhà thầu lắp đặt công tắc chuyển mạch, việc hiểu rõ lớp PC so với CB là rất cần thiết. Hướng dẫn này giải thích sự khác biệt về mặt kỹ thuật giữa các phân loại ATS này, giải mã các tiêu chuẩn quản lý (UL 1008 và IEC 60947-6-1) và cung cấp các tiêu chí lựa chọn thực tế để khớp lớp ATS với các ứng dụng thực tế trong trung tâm dữ liệu, bệnh viện, tòa nhà thương mại và cơ sở công nghiệp.
Công tắc chuyển mạch tự động là gì?
Một công tắc chuyển mạch tự động (ATS) là một thiết bị chuyển mạch điện tự động hoạt động, theo dõi tính khả dụng của hai nguồn điện độc lập và tự động chuyển tải điện từ nguồn này sang nguồn khác khi nguồn chính bị lỗi hoặc nằm ngoài các thông số điện áp/tần số chấp nhận được. Trong hầu hết các cài đặt, ATS chuyển mạch giữa nguồn điện lưới (nguồn bình thường) và máy phát điện khẩn cấp tại chỗ (nguồn khẩn cấp), mặc dù nó cũng có thể chuyển mạch giữa hai nguồn cấp điện lưới, hệ thống UPS hoặc các cấu hình nguồn điện khác.
Vai trò cơ bản của ATS là ba: giám sát liên tục cả hai nguồn điện về điện áp, tần số và tính toàn vẹn pha; tự động phát hiện lỗi nguồn hoặc suy giảm vượt quá ngưỡng đặt trước; và chuyển tải an toàn, nhanh chóng các tải được kết nối sang nguồn thay thế mà không tạo ra các điều kiện nguy hiểm hoặc làm hỏng thiết bị.
Không giống như công tắc chuyển mạch thủ công yêu cầu sự can thiệp của con người, ATS hoạt động tự động dựa trên logic được lập trình và các đầu vào cảm biến. Khi điện áp lưới giảm xuống dưới 85-90% định mức hoặc vượt quá 110%, bộ điều khiển ATS sẽ khởi tạo một trình tự chuyển mạch: nó báo hiệu cho máy phát điện khởi động, chờ điện áp và tần số của máy phát điện ổn định trong giới hạn chấp nhận được (thường là 10-30 giây), mở công tắc tơ hoặc bộ ngắt mạch của điện lưới, chờ trong một khoảng thời gian chuyển mạch hở ngắn để ngăn chặn dòng điện ngược hoặc kết nối lệch pha, sau đó đóng công tắc tơ của máy phát điện để khôi phục nguồn điện.
Khi nguồn điện lưới trở lại và ổn định, ATS sẽ thực hiện một trình tự chuyển mạch trở lại—thường có độ trễ thời gian cố ý (thường là 5-30 phút) để ngăn chặn các chuyển mạch phiền toái do khôi phục nguồn điện lưới tạm thời—chuyển tải trở lại điện lưới và báo hiệu cho máy phát điện dừng.
Hoạt động tự động này là rất cần thiết trong các cơ sở mà thời gian phản hồi của con người là không thể chấp nhận được: phòng mổ bệnh viện, tải máy chủ trung tâm dữ liệu, thiết bị viễn thông, hệ thống điều khiển quy trình công nghiệp, máy bơm chữa cháy và các ứng dụng an toàn tính mạng hoặc quan trọng khác. ATS đảm bảo tính liên tục của nguồn điện trong vòng vài giây, rất lâu trước khi nhân viên cơ sở có thể can thiệp thủ công.
Tìm hiểu về Tiêu chuẩn ATS: UL 1008 và IEC 60947-6-1
Công tắc chuyển mạch tự động được quản lý bởi hai tiêu chuẩn chính xác định các yêu cầu an toàn, kiểm tra hiệu suất và hệ thống phân loại: Tiêu chuẩn UL1008 ở Bắc Mỹ và Tiêu chuẩn IEC 60947-6-1 quốc tế.
UL 1008: Thiết bị Công tắc Chuyển mạch
Tiêu chuẩn UL1008 là tiêu chuẩn của Hoa Kỳ/Canada do Underwriters Laboratories công bố cho công tắc chuyển mạch tự động, thủ công và cách ly bỏ qua có định mức lên đến 10.000 ampe. Tiêu chuẩn thiết lập các yêu cầu kiểm tra nghiêm ngặt bao gồm độ bền điện (10.000 chu kỳ chuyển mạch dưới tải định mức), giới hạn tăng nhiệt độ, độ bền điện môi và quan trọng nhất là, khả năng chịu đựng và đóng mạch khi ngắn mạch (WCR).

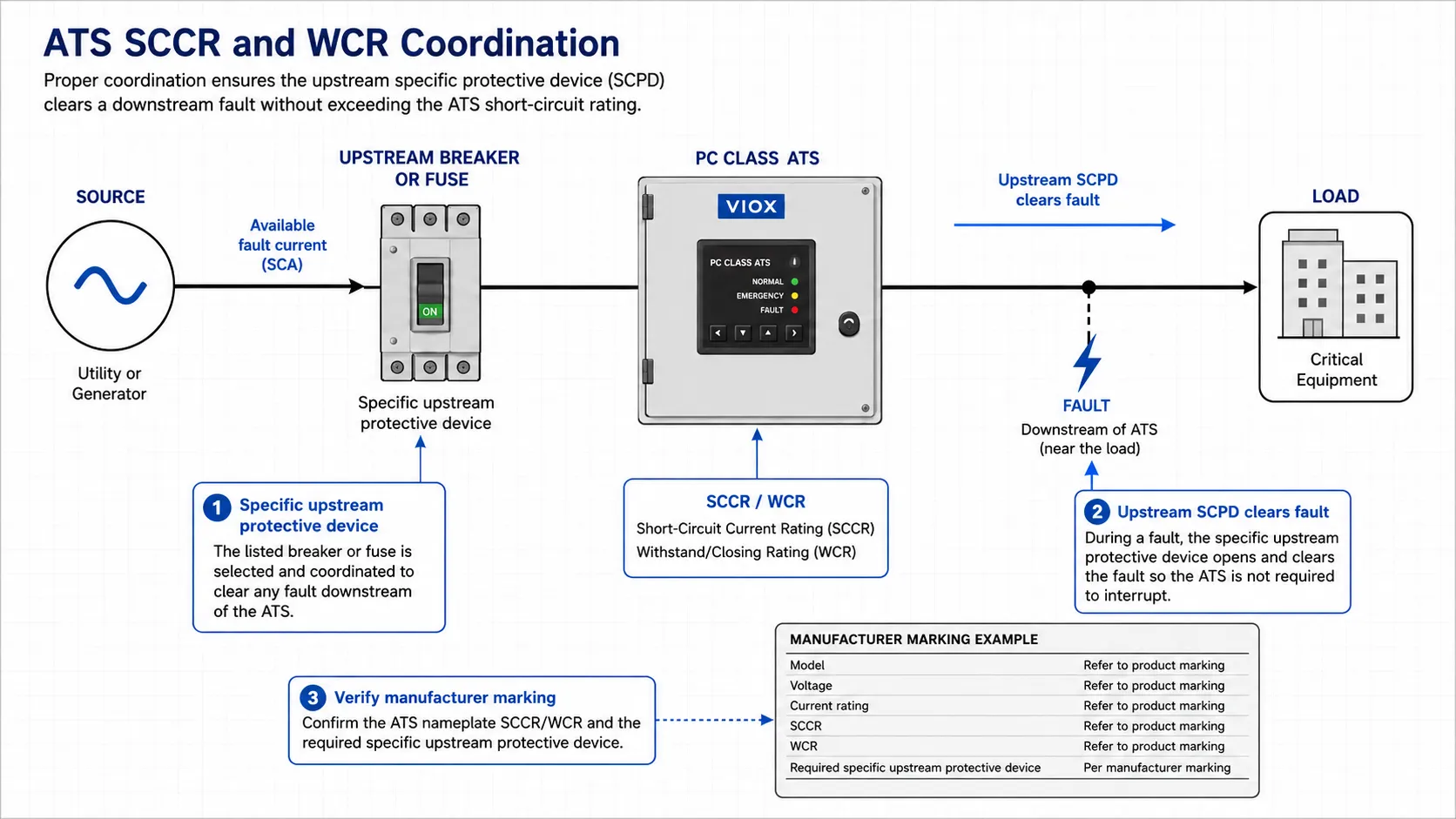

WCR xác định dòng điện sự cố tối đa mà ATS có thể chịu được một cách an toàn khi đóng mạch vào một mạch ngắn và dòng điện sự cố mà nó có thể đóng mạch vào mà không tạo ra tình trạng nguy hiểm. UL 1008 yêu cầu mọi ATS được liệt kê phải mang giá trị WCR được dán nhãn, có thể được biểu thị theo hai cách:
- Định mức dựa trên thời gian: ATS có thể chịu được một dòng điện sự cố được chỉ định (ví dụ: 65 kA) trong một khoảng thời gian xác định (thường là 3 chu kỳ hoặc ~50 mili giây ở 60 Hz), với điều kiện thiết bị bảo vệ ngược dòng xóa sự cố trong thời gian đó.
- Định mức thiết bị cụ thể: ATS được kiểm tra với các bộ ngắt mạch hoặc cầu chì ngược dòng cụ thể; khi được lắp đặt với một trong những thiết bị được liệt kê đó, ATS đạt được WCR cao hơn so với định mức chỉ dựa trên thời gian.
Định mức thiết bị cụ thể thường cao hơn vì hầu hết các bộ ngắt mạch xóa sự cố nhanh hơn 3 chu kỳ trong điều kiện kiểm tra thực tế. Điều này cho phép sử dụng các khung ATS nhỏ hơn khi thiết bị bảo vệ ngược dòng đã được biết và liệt kê, giảm chi phí và diện tích lắp đặt. Phiên bản thứ 7 của UL 1008 (phiên bản hiện tại) đã thắt chặt các yêu cầu để thêm bộ ngắt mạch vào bảng thiết bị cụ thể, yêu cầu so sánh với thời gian ngắt thực tế từ các thử nghiệm ngắn mạch UL thay vì thời gian ngắt tối đa được công bố của nhà sản xuất.
Để tuân thủ việc lắp đặt, dòng điện sự cố có sẵn tại các đầu nối đường dây ATS không được vượt quá WCR được dán nhãn của ATS và nếu sử dụng định mức dựa trên thời gian, kỹ sư phải xác minh rằng thiết bị ngược dòng đã chọn xóa sự cố nhanh hơn thời gian định mức ở mức dòng điện đó.

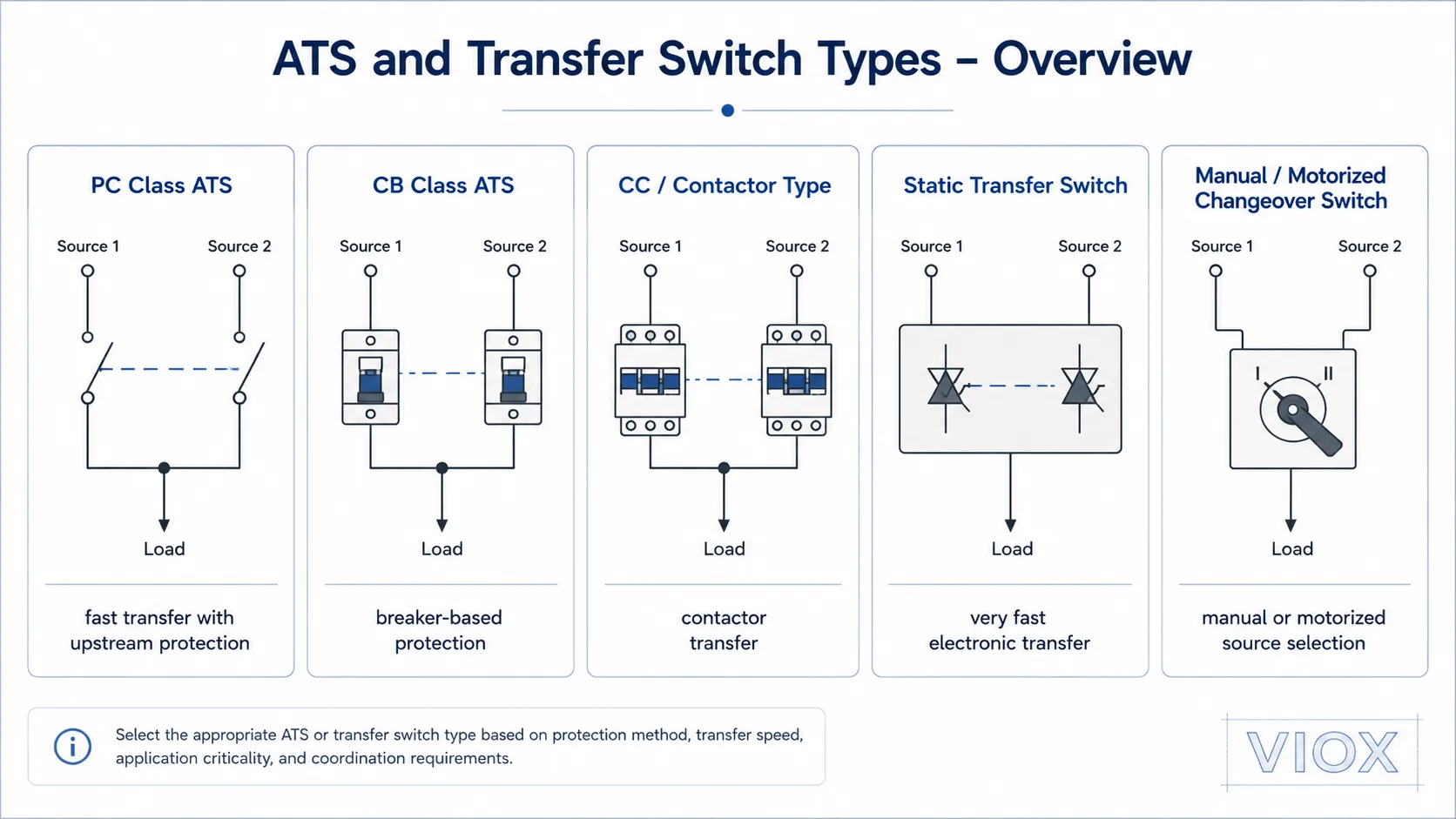

IEC 60947-6-1: Thiết bị Chuyển mạch (TSE)
Tiêu chuẩn IEC 60947-6-1 là tiêu chuẩn quốc tế cho thiết bị chuyển mạch (TSE) có định mức lên đến 1.000 V AC hoặc 1.500 V DC. Trong khi UL 1008 tập trung vào an toàn và khả năng chịu đựng sự cố thông qua phối hợp WCR, IEC 60947-6-1 giới thiệu một hệ thống phân loại chức năng dựa trên khả năng xử lý ngắn mạch của ATS:
- Lớp PC (từ IEC 60947-3, công tắc và bộ ngắt kết nối): TSE được thiết kế để tạo và chịu đựng dòng điện ngắn mạch nhưng không để ngắt chúng. Các thiết bị lớp PC dựa vào một thiết bị bảo vệ ngắn mạch ngược dòng (SCPD) để ngắt dòng điện sự cố.
- Lớp CB (từ IEC 60947-2, bộ ngắt mạch): TSE được thiết kế để tạo, chịu đựng và ngắt dòng điện ngắn mạch. Các thiết bị lớp CB kết hợp các bộ nhả bảo vệ quá dòng của riêng chúng và có thể độc lập ngắt sự cố.
- Lớp CC (từ IEC 60947-4-1, công tắc tơ): Tương tự như lớp PC; dựa trên các công tắc tơ khóa liên động, có thể tạo và chịu đựng nhưng không thể ngắt dòng điện ngắn mạch.
Các phân loại IEC này mô tả cơ chế chuyển mạch bên trong và triết lý bảo vệ. Trong thực tế, nhiều nhà sản xuất sử dụng thuật ngữ “lớp PC” và “lớp CB” ngay cả đối với các sản phẩm được liệt kê theo UL 1008 ở Bắc Mỹ, vì sự khác biệt về cơ chế (dựa trên công tắc tơ so với dựa trên bộ ngắt mạch) phù hợp với các định nghĩa của IEC. Tuy nhiên, điều quan trọng cần lưu ý là bản thân tên gọi PC/CB không phải là nhãn UL 1008 chính thức—yêu cầu UL quan trọng là định mức WCR và sự phối hợp của nó với các thiết bị bảo vệ ngược dòng.
Đối với các kỹ sư chỉ định thiết bị ATS, cả hai tiêu chuẩn đều quan trọng: Danh sách UL 1008 và phối hợp WCR đảm bảo tuân thủ mã và an toàn ở Bắc Mỹ, trong khi hiểu các phân loại PC/CB IEC 60947-6-1 làm rõ cơ chế cơ bản và giúp dự đoán các đặc tính hoạt động như tốc độ chuyển mạch, khả năng tương thích tải và các yêu cầu phối hợp bảo vệ.
ATS Lớp PC (Điều khiển Lập trình)
Lớp PC công tắc chuyển mạch tự động là các thiết bị chuyển tải chuyên dụng được xây dựng xung quanh các công tắc tơ, công tắc cơ giới hoặc cơ chế công tắc chuyển đổi. Chỉ định “PC” bắt nguồn từ IEC 60947-6-1 và đôi khi được mở rộng thành “Điều khiển Nguồn” hoặc “Điều khiển Lập trình”, mặc dù định nghĩa IEC chính thức liên kết nó với các yêu cầu IEC 60947-3 đối với công tắc và bộ ngắt kết nối. Đặc điểm xác định: ATS lớp PC có thể tạo và chịu đựng dòng điện ngắn mạch nhưng không được thiết kế để ngắt chúng.
Cơ chế và Hoạt động Bên trong
ATS lớp PC thường sử dụng hai công tắc tơ hạng nặng—các thiết bị chuyển mạch điện từ với các tiếp điểm hợp kim bạc được thiết kế cho dung lượng dòng điện cao và tuổi thọ cơ học dài. Các công tắc tơ này được khóa liên động bằng điện và cơ học để ngăn cả hai nguồn được kết nối đồng thời (điều này sẽ gây ra dòng điện ngược hoặc tạo ra tình trạng song song lệch pha). Một cơ chế điều khiển duy nhất hoặc bộ truyền động cơ giới điều khiển việc chuyển mạch, mở một công tắc tơ trước khi đóng công tắc tơ kia trong một trình tự ngắt trước khi tạo (chuyển mạch hở).
Thiết kế công tắc tơ ưu tiên chuyển mạch nhanh chóng, đáng tin cậy. Thời gian chuyển mạch cho ATS lớp PC thường là 30-150 mili giây, tùy thuộc vào kích thước công tắc tơ và logic điều khiển. Tốc độ này làm cho chúng phù hợp với các ứng dụng mà sự gián đoạn nguồn điện tạm thời có thể chấp nhận được nhưng việc khôi phục nhanh chóng là rất cần thiết, chẳng hạn như bộ nguồn máy chủ có tụ điện giữ, tải được hỗ trợ bởi UPS hoặc mạch phân phối không quan trọng.
Không có Bảo vệ Quá dòng Tích hợp
Hạn chế quan trọng của ATS lớp PC: chúng không cung cấp bảo vệ quá tải hoặc ngắn mạch. Nếu một sự cố xảy ra ở hạ lưu của ATS, các tiếp điểm công tắc tơ có thể đóng mạch vào dòng điện sự cố và chịu được nó trong khoảng thời gian ngắn cho đến khi một thiết bị bảo vệ ngược dòng (bộ ngắt mạch hoặc cầu chì) xóa sự cố, nhưng bản thân ATS không thể ngắt sự cố.
Điều này có nghĩa là ATS lớp PC phải luôn được bảo vệ bởi các thiết bị bảo vệ ngắn mạch ngược dòng (SCPD). SCPD—thường là bộ ngắt mạch vỏ đúc (MCCB) hoặc cầu chì—phải được phối hợp với định mức chịu đựng ngắn mạch của ATS để đảm bảo nó xóa sự cố trước khi các tiếp điểm ATS bị hỏng. Đối với các thiết bị lớp PC được liệt kê theo UL 1008, sự phối hợp này được xác minh thông qua định mức WCR và bảng dựa trên thời gian hoặc thiết bị cụ thể.
Khả năng Tương thích Tải và Ứng dụng
Vì ATS lớp PC thiếu bảo vệ quá tải nhiệt tích hợp, chúng rất linh hoạt trên nhiều loại tải:
- Chuyển mạch nhanh cho tải CNTT: Các bảng phân phối trung tâm dữ liệu cấp nguồn cho giá máy chủ, thiết bị mạng và hệ thống lưu trữ được hưởng lợi từ thời gian chuyển mạch dưới 100ms.
- Mạch phân phối phụ: Bảng nhánh trong các tòa nhà thương mại, bệnh viện và cơ sở công nghiệp, nơi bảo vệ quá dòng chính đã được cung cấp ở thượng nguồn.
- Tải hỗn hợp và điện trở: Mạch chiếu sáng, điều khiển HVAC, ổ cắm điện chung và các tải không phải động cơ khác.
- Tải động cơ: ATS lớp PC có thể xử lý dòng điện khởi động động cơ (thường là 6-8 lần dòng điện đầy tải) vì MCCB hoặc cầu chì ngược dòng được định cỡ cho nhiệm vụ của động cơ, không phải bản thân ATS. Điều này làm cho chúng phù hợp với mạch bơm, quạt và máy nén.
- Các dự án nhạy cảm về chi phí: Các thiết bị thuộc loại PC thường có giá thành rẻ hơn 20-40% so với ATS loại CB tương đương, khiến chúng trở nên kinh tế cho các cài đặt nhiều bảng điều khiển.
Việc dựa vào bảo vệ ở nguồn cung cấp cũng mang lại lợi thế về tính chọn lọc: nếu được phối hợp đúng cách, SCPD ở nguồn cung cấp có thể được cài đặt để cho phép các sự cố ở hạ nguồn được loại bỏ mà không làm ngắt mạch cấp nguồn chính, cải thiện độ tin cậy của hệ thống.
Định mức dòng điện và hình thức vật lý điển hình
ATS loại PC có sẵn từ 30A đến 4000A, với các kích thước phổ biến ở 100A, 260A, 400A, 600A, 800A, 1200A, 1600A, 2000A và 3000A. Chúng được sản xuất ở cả cấu hình chuyển mạch hở (ngắt trước khi kết nối tiêu chuẩn) và chuyển mạch kín (kết nối trước khi ngắt), với các kiểu chuyển mạch kín được sử dụng khi sự gián đoạn nguồn điện ngắn của chuyển mạch hở là không thể chấp nhận được.
Tiêu chí lựa chọn cho loại PC
Chỉ định ATS loại PC khi:
- Các bộ ngắt mạch hoặc cầu chì ở nguồn cung cấp cung cấp bảo vệ sự cố và được phối hợp với WCR của ATS
- Ưu tiên tốc độ chuyển mạch nhanh (50-150 ms)
- Các loại tải bao gồm thiết bị CNTT, chiếu sáng, phân phối chung hỗn hợp hoặc động cơ có bảo vệ ở nguồn cung cấp phù hợp
- Mong muốn phối hợp chọn lọc với các thiết bị ở nguồn cung cấp
- Tối ưu hóa chi phí là quan trọng đối với các cài đặt nhiều thiết bị
- Ứng dụng tuân thủ nhiệm vụ phân phối phụ hoặc mạch nhánh
Không sử dụng loại PC khi ATS phải cung cấp khả năng ngắt sự cố riêng (ví dụ: mạch cấp nguồn chính đến mà không có SCPD ở nguồn cung cấp), hoặc khi các tiêu chuẩn về quy tắc hoặc cơ sở vật chất yêu cầu bảo vệ quá dòng tích hợp trong chính công tắc chuyển mạch.
ATS loại CB (Bộ ngắt mạch)
Lớp CB công tắc chuyển mạch tự động được xây dựng dựa trên các bộ ngắt mạch và tích hợp cả chức năng chuyển mạch và bảo vệ quá dòng vào một thiết bị duy nhất. Ký hiệu “CB” bắt nguồn từ IEC 60947-6-1 và liên kết với các yêu cầu IEC 60947-2 đối với bộ ngắt mạch vỏ đúc và bộ ngắt mạch công suất. Đặc điểm xác định: ATS loại CB có thể tạo, chịu đựng và ngắt dòng điện ngắn mạch một cách độc lập, mà không cần dựa vào các thiết bị bảo vệ ở nguồn cung cấp.
Cơ chế và Hoạt động Bên trong
ATS loại CB bao gồm hai bộ ngắt mạch vỏ đúc (MCCB) hoặc bộ ngắt mạch không khí (ACB) được khóa liên động cơ học và điện để ngăn cả hai nguồn được kết nối đồng thời. Mỗi bộ ngắt mạch bao gồm các phần tử bảo vệ quá dòng nhiệt và từ có thể phát hiện và ngắt các điều kiện quá tải và ngắn mạch.
Cơ chế chuyển mạch phức tạp hơn các công tắc tơ loại PC. Khi bộ điều khiển ATS ra lệnh chuyển mạch, một bộ ngắt mạch phải mở (ngắt hoặc bị đẩy mở), và sau một khoảng thời gian chuyển mạch hở ngắn, bộ ngắt mạch thứ hai đóng. Vì các bộ ngắt mạch được thiết kế để ngắt sự cố hơn là đóng/ngắt nhanh dưới tải bình thường, thời gian chuyển mạch của loại CB thường 100-300 mili giây—chậm hơn các thiết bị loại PC nhưng vẫn chấp nhận được đối với hầu hết các ứng dụng nguồn điện khẩn cấp.
ATS loại CB chuyển mạch kín cũng tồn tại nhưng ít phổ biến hơn do sự phức tạp của việc song song tạm thời hai bộ ngắt mạch; công tắc chuyển mạch tĩnh (thiết bị trạng thái rắn không có bộ phận chuyển động) thường được ưu tiên hơn khi cần chuyển mạch dưới chu kỳ.
Bảo vệ quá dòng tích hợp
Ưu điểm chính của ATS loại CB: mỗi bộ ngắt mạch cung cấp khả năng bảo vệ quá tải nhiệt và ngắn mạch từ riêng. Nếu xảy ra sự cố ở hạ nguồn của ATS, hoặc nếu tải vượt quá cài đặt ngắt của bộ ngắt mạch, bộ ngắt mạch sẽ tự động mở để loại bỏ sự cố—độc lập với bất kỳ thiết bị nào ở nguồn cung cấp.
Khả năng bảo vệ tự túc này làm cho ATS loại CB phù hợp cho mạch cấp nguồn chính đến nơi không có thiết bị bảo vệ ở nguồn cung cấp giữa lối vào dịch vụ tiện ích và ATS, hoặc nơi các quy tắc cơ sở vật chất yêu cầu bảo vệ quá dòng chuyên dụng tại điểm chuyển mạch. Trong Hệ thống điện thiết yếu của bệnh viện (NFPA 99) và các ứng dụng an toàn tính mạng khác, ATS loại CB cung cấp thêm một lớp độ tin cậy vì chúng không phụ thuộc vào sự phối hợp với các thiết bị ở nguồn cung cấp.
Để tuân thủ UL 1008, ATS loại CB mang định mức WCR giống như loại PC, nhưng định mức thường cao hơn vì các bộ ngắt mạch tích hợp có thể ngắt sự cố nhanh chóng, cho phép cơ chế ATS chịu được dòng điện sự cố tiềm năng cao hơn. Ngoài ra, các thiết bị loại CB có thể mang định mức chịu đựng ngắn hạn dự định phối hợp với các rơle bảo vệ ở nguồn cung cấp hoặc độ trễ thời gian cố ý trong các sơ đồ phối hợp chọn lọc.
Khả năng Tương thích Tải và Ứng dụng
ATS loại CB được thiết kế cho các ứng dụng quan trọng nơi khả năng bảo vệ tích hợp và loại bỏ sự cố độc lập là rất cần thiết:
- Mạch cấp nguồn chính đến: ATS chính tại lối vào dịch vụ tiện ích hoặc đầu ra máy phát điện, cấp nguồn cho toàn bộ hệ thống phân phối cơ sở vật chất trong bệnh viện, trung tâm dữ liệu và nhà máy công nghiệp.
- Tải cơ sở hạ tầng quan trọng: Máy bơm chữa cháy, mạch an toàn tính mạng, chiếu sáng khẩn cấp và nguồn điện phòng mổ của bệnh viện nơi NFPA 110 và NFPA 99 quy định bảo vệ độc lập.
- Môi trường dòng điện sự cố cao: Các vị trí gần máy biến áp hoặc đầu ra máy phát điện nơi dòng điện ngắn mạch tiềm năng vượt quá mức mà chỉ riêng sự phối hợp ở nguồn cung cấp có thể xử lý an toàn.
- Nguồn điện thang máy và thang cuốn: Nơi quy tắc yêu cầu bảo vệ quá dòng chuyên dụng cho thiết bị vận chuyển theo phương thẳng đứng.
- Các cơ sở vật chất yêu cầu bảo vệ dự phòng: Nơi triết lý thiết kế hệ thống yêu cầu nhiều lớp bảo vệ quá dòng để giảm thiểu các điểm lỗi đơn lẻ.
Vì các bộ ngắt mạch tích hợp cung cấp khả năng bảo vệ quá tải, ATS loại CB cũng phù hợp cho tải động cơ, mặc dù thời gian chuyển mạch chậm hơn (so với loại PC) có thể khiến một số thiết bị do động cơ điều khiển chạy quán tính và yêu cầu khởi động lại sau khi chuyển mạch.
Định mức dòng điện và hình thức vật lý điển hình
ATS loại CB có sẵn từ 100A đến 4000A, với các định mức phổ biến ở 225A, 400A, 600A, 800A, 1200A, 1600A, 2500A, 3200A và 4000A. Chúng lớn hơn và nặng hơn về mặt vật lý so với các thiết bị loại PC tương đương do cơ chế bộ ngắt mạch và buồng ngắt hồ quang. Vỏ bọc thường là NEMA 1 cho các cài đặt trong nhà, với các tùy chọn NEMA 3R hoặc NEMA 4/4X cho môi trường ngoài trời hoặc khắc nghiệt.
Tiêu chí lựa chọn cho loại CB
Chỉ định ATS loại CB khi:
- ATS được lắp đặt tại mạch cấp nguồn chính đến mà không có thiết bị bảo vệ ở nguồn cung cấp
- Các tiêu chuẩn về quy tắc hoặc cơ sở vật chất (NFPA 110, NFPA 99, NEC Điều 700/701/702) yêu cầu bảo vệ quá dòng tích hợp tại điểm chuyển mạch
- Các tải quan trọng (máy bơm chữa cháy, nhánh an toàn tính mạng của bệnh viện, thang máy) yêu cầu khả năng loại bỏ sự cố độc lập
- Dòng điện sự cố cao hoặc các sơ đồ phối hợp chọn lọc phức tạp yêu cầu định mức chịu đựng ngắn hạn
- Triết lý thiết kế hệ thống nhấn mạnh các lớp bảo vệ dự phòng
- Ứng dụng biện minh cho chi phí bổ sung (thường cao hơn 30-50% so với loại PC) cho bảo vệ tích hợp
Không sử dụng loại CB khi tốc độ chuyển mạch là rất quan trọng (sử dụng loại PC hoặc công tắc chuyển mạch tĩnh cho chuyển mạch <100ms), hoặc khi các bộ ngắt mạch ở nguồn cung cấp đã cung cấp khả năng bảo vệ và tính chọn lọc đầy đủ (loại PC mang lại tính kinh tế và tốc độ tốt hơn trong các trường hợp đó).
Sự khác biệt kỹ thuật chính: Loại PC so với CB
Sự lựa chọn giữa ATS loại PC và CB phụ thuộc vào một số điểm khác biệt kỹ thuật ảnh hưởng trực tiếp đến thiết kế hệ thống, chi phí và hiệu suất hoạt động.

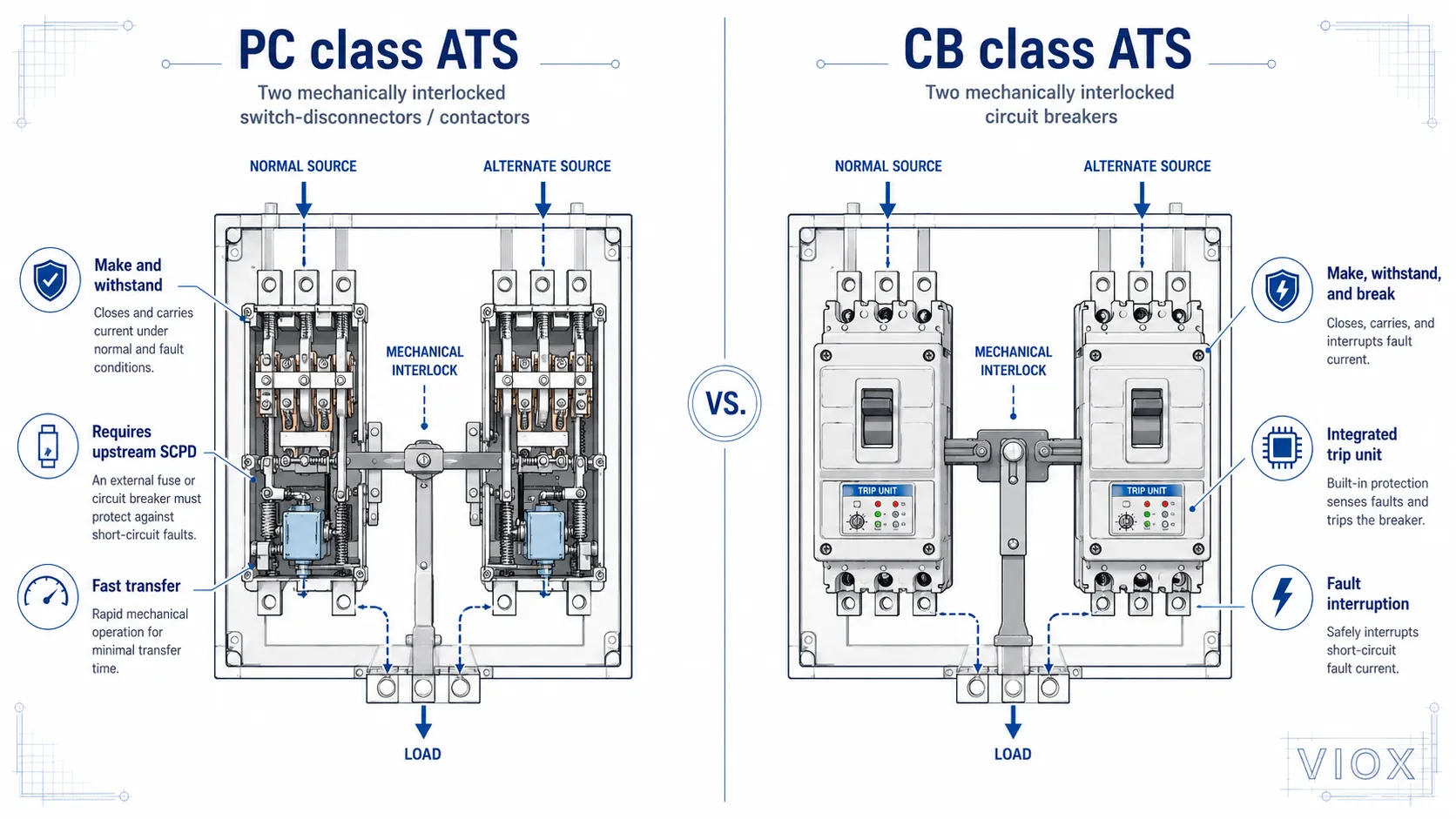

Cơ chế chuyển mạch và cấu trúc bên trong
| Năng | Lớp PC | Lớp CB |
| Thành phần chính | Công tắc tơ hoặc công tắc cơ giới | Bộ ngắt mạch vỏ đúc hoặc không khí |
| Độ phức tạp của cơ chế | Tiếp điểm điện từ hoặc điều khiển bằng động cơ đơn giản | Cơ chế ngắt mạch với các phần tử nhiệt/từ |
| Thể Chất Kích Thước | Nhỏ gọn; diện tích nhỏ hơn cho định mức tương đương | Lớn hơn do cơ chế ngắt mạch và buồng dập hồ quang |
| Cân nặng | Nhẹ hơn (nhẹ hơn 20-40% so với loại CB) | Nặng hơn do cấu trúc bộ ngắt mạch |
Bảo vệ và xử lý sự cố
| Năng | Lớp PC | Lớp CB |
| Bảo Vệ Quá Dòng | Không có; hoàn toàn dựa vào SCPD ở nguồn trên | Bảo vệ quá tải nhiệt tích hợp và bảo vệ ngắn mạch từ tính |
| Ngắt sự cố | Không thể ngắt dòng ngắn mạch | Có thể độc lập ngắt dòng ngắn mạch |
| Phối hợp WCR | Yêu cầu phối hợp với bộ ngắt mạch/cầu chì ở nguồn trên | Xếp hạng WCR cao hơn do khả năng ngắt mạch tích hợp |
| Triết lý bảo vệ | Phụ thuộc vào sự phối hợp cấp hệ thống | Tự cung cấp; bảo vệ độc lập |
Đặc điểm hiệu suất
| Năng | Lớp PC | Lớp CB |
| Tốc độ chuyển mạch | 30-150 mili giây (nhanh) | 100-300 mili giây (vừa phải) |
| Độ bền điện | 100.000+ thao tác điển hình | 10.000-50.000 thao tác (tùy thuộc vào bộ ngắt mạch) |
| Khả năng tương thích tải | Tất cả các loại tải (với bảo vệ ở nguồn trên) | Tất cả các loại tải; tải động cơ có thể yêu cầu khởi động lại |
| Khởi động động cơ | Xử lý dòng khởi động thông qua định cỡ SCPD ở nguồn trên | Bộ ngắt mạch tích hợp phải được định cỡ cho dòng khởi động |
Ứng dụng và Cài đặt
| Năng | Lớp PC | Lớp CB |
| Cài đặt điển hình | Tủ phân phối phụ, mạch nhánh | Đường dây cấp nguồn chính, cơ sở hạ tầng quan trọng |
| Bảo vệ ở nguồn trên | Bắt buộc | Tùy chọn (có thể độc lập) |
| Yêu cầu về mã | Thích hợp khi có SCPD ở nguồn trên | Bắt buộc khi ATS phải cung cấp bảo vệ độc lập |
| Tính chọn lọc | Chọn lọc tốt hơn thông qua phối hợp ở nguồn trên | Bảo vệ tại điểm chuyển mạch; có thể giới hạn khả năng chọn lọc ở nguồn trên |
Chi phí và các yếu tố kinh tế
| Năng | Lớp PC | Lớp CB |
| Chi phí thiết bị | Thấp hơn (cơ bản) | Cao hơn 30-50% so với loại PC tương đương |
| Chi phí lắp đặt | Thấp hơn; hệ thống dây điện đơn giản hơn | Cao hơn; vỏ lớn hơn và lắp đặt |
| Bảo trì | Tối thiểu; kiểm tra/thay thế contactor | Yêu cầu kiểm tra và hiệu chuẩn bộ ngắt mạch |
| Các dự án nhiều đơn vị | Tiết kiệm chi phí cho nhiều tủ | Tổng chi phí cao hơn cho các hệ thống nhiều tủ |
Hậu quả của việc sử dụng sai
Sử dụng sai loại ATS tạo ra các chế độ hỏng hóc có thể dự đoán được:
- Loại PC trên đường dây cấp nguồn chính mà không có SCPD ở nguồn trên: ATS không thể xóa lỗi. Trong quá trình ngắn mạch, contactor sẽ đóng vào lỗi và vẫn đóng, dựa vào bảo vệ của tiện ích hoặc máy phát—điều này có thể không phối hợp đúng cách, gây hư hỏng thiết bị hoặc nguy cơ hỏa hoạn.
- Loại CB khi chuyển mạch nhanh là rất quan trọng: Thời gian chuyển mạch chậm hơn (100-300 ms) có thể vượt quá thời gian duy trì của thiết bị CNTT nhạy cảm, gây ra việc đặt lại máy chủ hoặc mất dữ liệu. Công tắc chuyển mạch tĩnh hoặc ATS loại PC phù hợp hơn.
- Loại PC mà không có phối hợp WCR thích hợp: Nếu SCPD ở nguồn trên có kích thước quá nhỏ hoặc quá chậm, dòng điện sự cố có thể vượt quá định mức chịu đựng của ATS, hàn các tiếp điểm hoặc gây ra hỏng hóc nghiêm trọng.
- Loại CB trong các sơ đồ phối hợp chọn lọc mà không xem xét: Các bộ ngắt mạch tích hợp thêm một lớp bảo vệ khác phải được phối hợp với các thiết bị ở nguồn trên và nguồn dưới; phối hợp không đúng cách có thể gây ra các chuyến đi phiền toái hoặc mất khả năng chọn lọc.
Hướng dẫn ứng dụng: Trung tâm dữ liệu, Bệnh viện & Cơ sở công nghiệp
Các loại cơ sở khác nhau áp đặt các yêu cầu riêng biệt đối với công tắc chuyển mạch tự động. Hiểu các nhu cầu cụ thể của ứng dụng này làm rõ khi nào loại PC hoặc CB là lựa chọn đúng.
Trung tâm dữ liệu và cơ sở CNTT
Mối quan tâm chính: Thời gian hoạt động tối đa (khả năng sẵn sàng 99,99%+), chuyển mạch nhanh để giảm thiểu gián đoạn máy chủ, phối hợp chọn lọc để cô lập các lỗi mà không gây ra lỗi xếp tầng.
Kiến trúc ATS điển hình:
- Đường dây cấp nguồn chính: Thường sử dụng ATS loại CB (400A-4000A) tại điểm nối tiện ích/máy phát cấp nguồn cho toàn bộ cơ sở. Cung cấp bảo vệ độc lập và xếp hạng WCR cao cho dòng điện sự cố lớn gần lối vào dịch vụ.
- Phân phối đến tải CNTT: ATS loại PC (100A-600A) tại PDU (bộ phận phân phối điện) hoặc cấp hàng. Chuyển mạch nhanh (50-100 ms) giúp máy chủ trực tuyến thông qua tụ điện duy trì của chúng và MCCB ở nguồn trên cung cấp khả năng phối hợp và chọn lọc lỗi.
- Công tắc chuyển mạch tĩnh (STS): Đối với các trung tâm dữ liệu Tier III/IV, STS trạng thái rắn với thời gian chuyển mạch <5ms được sử dụng giữa các đầu ra UPS kép để tránh mọi gián đoạn tải CNTT. Về mặt kỹ thuật, đây là một loại thiết bị khác nhưng phục vụ các mục tiêu dự phòng tương tự.
Bệnh viện và Cơ sở Chăm sóc Sức khỏe
Mối quan tâm chính: Tuân thủ an toàn tính mạng (NFPA 99, NFPA 110), khôi phục nguồn điện trong 10 giây cho các nhánh quan trọng, bảo vệ độc lập cho các hệ thống điện thiết yếu, khả năng bảo trì mà không bị gián đoạn dịch vụ.
Kiến trúc ATS điển hình:
- Nguồn cấp chính đến Hệ thống Điện Thiết yếu (EES): ATS loại CB (800A-3000A) là tiêu chuẩn. NFPA 99 quy định rằng EES phải có khả năng hoạt động độc lập và CB-class cung cấp khả năng bảo vệ tích hợp cần thiết. ATS này cấp nguồn cho các nhánh an toàn tính mạng, quan trọng và thiết bị.
- Nhánh An toàn Tính mạng (đèn chiếu sáng lối thoát, báo cháy, chiếu sáng lối đi): Chuyên dụng ATS loại CB (100A-400A) đảm bảo bảo vệ độc lập cho các mạch được quy định theo luật định phải duy trì năng lượng trong các trường hợp khẩn cấp.
- Nhánh Quan trọng (phòng mổ, ICU, khoa cấp cứu): ATS loại CB hoặc PC tùy thuộc vào thiết kế cơ sở. PC-class chuyển mạch kín thường được sử dụng cho nguồn điện phòng mổ để ngăn chặn mọi gián đoạn đối với thiết bị hỗ trợ sự sống; phối hợp thượng nguồn được thiết kế cẩn thận để đáp ứng các yêu cầu về tính chọn lọc của NFPA.
- Nhánh Thiết bị (HVAC, thang máy, tải không quan trọng): ATS loại PC (200A-800A) là kinh tế và cung cấp khả năng chuyển mạch nhanh cho các hệ thống ít quan trọng hơn, nơi có thể chấp nhận bảo vệ thượng nguồn.
Tòa nhà thương mại
Mối quan tâm chính: Tuân thủ quy định đối với các hệ thống khẩn cấp/dự phòng (NEC Điều 700/701/702), hiệu quả chi phí, khả năng bảo trì, bảo vệ đầy đủ cho máy bơm chữa cháy và đèn chiếu sáng lối đi.
Kiến trúc ATS điển hình:
- Nguồn cấp chính tòa nhà: Có thể sử dụng ATS loại CB (600A-2000A) nếu ATS ở lối vào dịch vụ mà không có bảo vệ thượng nguồn, hoặc PC-class nếu được đặt ở hạ lưu của thiết bị ngắt kết nối dịch vụ chính.
- Bơm chữa cháy: NEC Điều 695 yêu cầu bảo vệ quá dòng chuyên dụng; ATS loại CB (100A-400A) là điển hình để đảm bảo mạch bơm chữa cháy có khả năng loại bỏ sự cố độc lập.
- Đèn chiếu sáng khẩn cấp/lối đi: ATS loại PC (30A-100A) là kinh tế và tuân thủ quy định khi các bộ ngắt mạch thượng nguồn cung cấp bảo vệ.
- HVAC và tải dự phòng chung: ATS loại PC để tiết kiệm chi phí và chuyển mạch nhanh.
Cơ sở Công nghiệp và Sản xuất
Mối quan tâm chính: Tính liên tục của quy trình, xử lý tải động cơ, dòng điện sự cố cao gần máy biến áp, phối hợp chọn lọc để tránh thời gian ngừng sản xuất, cấu trúc chắc chắn cho môi trường khắc nghiệt.
Kiến trúc ATS điển hình:
- Nguồn cấp chính nhà máy: ATS loại CB (1200A-4000A) tại thứ cấp máy biến áp hoặc điểm kết nối máy phát, cung cấp xếp hạng WCR cao và bảo vệ độc lập cho các vị trí có sự cố cao.
- Điều khiển quy trình và nguồn điện PLC: ATS loại PC (60A-200A) với chuyển mạch nhanh để giữ cho hệ thống điều khiển trực tuyến và tránh gián đoạn quy trình.
- Tải động cơ (máy bơm, máy nén, băng tải): ATS loại PC có kích thước phù hợp với dòng điện khởi động động cơ, với MCCB thượng nguồn cung cấp bảo vệ quá tải và ngắn mạch. Việc chuyển mạch có thể gây ra hiện tượng động cơ chạy trớn và yêu cầu khởi động lại, điều này có thể chấp nhận được trong hầu hết các ứng dụng công nghiệp.
Hướng dẫn Lựa chọn Thực tế: Lựa chọn giữa PC và CB Class
Bước 1: Xác định Vị trí Lắp đặt và Bối cảnh Bảo vệ
ATS có ở lối vào dịch vụ chính mà không có thiết bị bảo vệ thượng nguồn không?
- Yes → Yêu cầu CB-class. Nếu không có bảo vệ thượng nguồn, ATS phải cung cấp khả năng loại bỏ sự cố của riêng mình.
- Không có (ATS ở hạ lưu của thiết bị ngắt kết nối dịch vụ chính hoặc bộ ngắt mạch cấp nguồn) → PC-class khả thi; chuyển sang Bước 2.
Bước 2: Xác định các Yêu cầu về Quy định và Cơ sở
Các quy định hiện hành (NFPA 99, NFPA 110, NEC Điều 695, các yêu cầu của AHJ địa phương) có quy định bảo vệ quá dòng tích hợp tại điểm chuyển mạch không?
- Yes (EES bệnh viện, bơm chữa cháy, nhánh an toàn tính mạng) → Yêu cầu CB-class.
- Không có → Chuyển sang Bước 3.
Bước 3: Tính toán Dòng điện Sự cố và Xác minh Phối hợp WCR
- Xác định dòng điện sự cố khả dụng tại các đầu nối đường dây ATS.
- Xác định thiết bị bảo vệ thượng nguồn (MCCB, cầu chì hoặc ATS thượng nguồn).
- Đối với các ứng viên PC-class: Xác minh thiết bị thượng nguồn được liệt kê trong bảng WCR thiết bị cụ thể của ATS hoặc xác nhận rằng nó loại bỏ các sự cố nhanh hơn thời gian WCR dựa trên thời gian của ATS.
- Đối với các ứng viên CB-class: Xác minh WCR được dán nhãn của ATS vượt quá dòng điện sự cố khả dụng.
Nếu không thể đạt được phối hợp WCR với PC-class → Sử dụng CB-class (xếp hạng WCR cao hơn thường có sẵn).
Bước 4: Đánh giá các Yêu cầu về Tốc độ Chuyển mạch
Tải có yêu cầu chuyển mạch nhanh hơn 100 mili giây không?
- Yes (nguồn điện máy chủ có thời gian duy trì hạn chế, hệ thống điều khiển quy trình, thiết bị CNTT) → PC-class (chuyển mạch 30-150 ms) hoặc công tắc chuyển mạch tĩnh (<5 ms).
- Không có (phân phối chung, tải động cơ, chiếu sáng) → Cả PC và CB class đều có thể chấp nhận được.
Bước 5: Đánh giá Loại Tải và Nhu cầu Vận hành
- Tải CNTT nhạy cảm, chuyển mạch nhanh là rất quan trọng → PC-class
- Tải động cơ có thể chấp nhận khởi động lại sau khi chuyển mạch → PC-class (tiết kiệm với SCPD thượng nguồn)
- Tải hỗn hợp yêu cầu bảo vệ độc lập → CB-class
- Thiết bị có dòng điện khởi động cao (động cơ lớn, máy biến áp) → Loại PC (dễ phối hợp hơn thông qua việc định cỡ SCPD ở nguồn trên)
Bước 6: Cân nhắc các yếu tố kinh tế và thiết kế hệ thống
- Lắp đặt nhiều panel hoặc các dự án nhạy cảm về chi phí? → Loại PC giúp tiết kiệm chi phí từ 20-40% trên mỗi thiết bị.
- ATS đơn quan trọng, hoặc ngân sách không quan trọng bằng độ tin cậy của bảo vệ? → Loại CB cung cấp thêm lớp bảo vệ.
- Triết lý phối hợp chọn lọc? → Loại PC cho phép phối hợp tốt hơn ở nguồn trên; Loại CB cung cấp bảo vệ độc lập tại điểm chuyển mạch.
Kết luận
Sự khác biệt giữa công tắc chuyển mạch tự động loại PC và loại CB không phải là tùy ý hay chỉ là vấn đề sở thích đơn thuần—nó xác định triết lý bảo vệ cơ bản, cơ chế chuyển mạch và các đặc tính vận hành của thiết bị. ATS loại PC, được xây dựng dựa trên công tắc tơ hoặc công tắc cơ giới, cung cấp khả năng chuyển tải nhanh chóng, tiết kiệm nhưng hoàn toàn dựa vào các thiết bị bảo vệ ở nguồn trên để loại bỏ sự cố. ATS loại CB, được cấu tạo từ các bộ ngắt mạch, tích hợp bảo vệ quá dòng và ngắt sự cố vào chính công tắc chuyển mạch, làm cho chúng phù hợp với các đường dây cấp nguồn chính và các ứng dụng mà bảo vệ độc lập là bắt buộc hoặc được ưu tiên.
Đối với các kỹ sư điện thiết kế hệ thống điện quan trọng, quyết định phụ thuộc vào vị trí lắp đặt, yêu cầu về quy chuẩn, phối hợp dòng sự cố, nhu cầu về tốc độ chuyển mạch và các cân nhắc về kinh tế. Các dịch vụ đầu vào chính không có bảo vệ ở nguồn trên yêu cầu loại CB; các panel phân phối phụ với tải CNTT chuyển mạch nhanh ưu tiên loại PC. Bệnh viện và các mạch an toàn tính mạng thường yêu cầu loại CB để tuân thủ quy chuẩn; các PDU trung tâm dữ liệu ưu tiên loại PC để có tốc độ và tính chọn lọc. Hiểu các phân loại IEC 60947-6-1 và khung phối hợp UL 1008 WCR cho phép các kỹ sư đưa ra các lựa chọn sáng suốt, cân bằng giữa bảo vệ, hiệu suất và chi phí.
