کیبل لگز کے لیے مکمل گائیڈ: اقسام، ایپلیکیشنز، اور انسٹالیشن کے بہترین طریقے

کیبل لگز کا تعارف

کیبل لگ (جسے کیبل ٹرمینلز یا کنیکٹر بھی کہا جاتا ہے) برقی نظام کے اندر بنیادی اجزاء ہیں، جو الیکٹریکل کیبلز کو ختم کرنے اور برقی آلات، دیگر کیبلز، سطحوں یا میکانزم سے ان کے کنکشن کو آسان بنانے کے لیے ڈیزائن کیے گئے خصوصی آلات کے طور پر کام کرتے ہیں۔ یہ اہم اجزاء ایک کنڈکٹر (عام طور پر تانبے یا ایلومینیم کے تار) اور ایک ٹرمینیشن پوائنٹ کے درمیان انٹرفیس کے طور پر کام کرتے ہیں، جیسے کسی تار کو آٹوموٹو بیٹری ٹرمینل سے جوڑنے والے کلیمپ کی طرح۔

یہ جامع گائیڈ ہر چیز کا احاطہ کرتا ہے جس کی آپ کو کیبل لگ کے بارے میں جاننے کی ضرورت ہے - دستیاب مختلف اقسام سے لے کر تنصیب کی مناسب تکنیکوں اور دیکھ بھال کے بہترین طریقوں تک۔ چاہے آپ الیکٹریکل پروفیشنل ہوں، DIY کے شوقین ہوں، یا کوئی شخص جو ان اہم اجزاء کو بہتر طور پر سمجھنے کی کوشش کر رہا ہو، یہ گائیڈ آپ کو باخبر فیصلے کرنے میں مدد کرنے کے لیے قیمتی بصیرت فراہم کرے گا۔

کیبل لگز کیا ہیں اور وہ کیوں اہم ہیں؟

VIOX کیبل لگ

کیبل لگز الیکٹریکل کیبلز کے سروں سے منسلک کنڈکٹیو فٹنگز ہیں جو برقی ٹرمینلز سے کنکشن کی سہولت فراہم کرتی ہیں۔ وہ ایک صاف، محفوظ ٹرمینیشن پوائنٹ بناتے ہیں جو کنکشن کی ناکامی سے بچاتے ہوئے برقی رابطے کو زیادہ سے زیادہ کرتا ہے۔ کیبل لگز مختلف الیکٹریکل آلات، بشمول ٹرانسفارمرز، سوئچ گیئر، سرکٹ بریکر، بس بار، موٹرز، بیٹریاں، انورٹرز، چارج کنٹرولرز، اور بجلی کی تقسیم یا کنٹرول کے دیگر آلات سے کیبلز کے موثر کنکشن کی اجازت دیتے ہیں۔

تار کنیکٹرز سے کیبل لگز میں فرق کرنا ضروری ہے۔ جب کہ دونوں برقی رابطوں میں استعمال ہوتے ہیں، کیبل لگز خاص طور پر ایک کیبل (اکثر بڑے گیج) کو سامان کے ٹکڑے یا ٹرمینل پوائنٹ سے جوڑتے ہیں۔ تار کنیکٹر، اس کے برعکس، عام طور پر دو یا زیادہ تاروں کو ایک ساتھ جوڑنے کے لیے استعمال ہوتے ہیں۔ عام طور پر کیبل لگز کو زیادہ طاقت والے ایپلی کیشنز میں استعمال کیا جاتا ہے جہاں بلند درجہ حرارت اور اہم مکینیکل تناؤ (جیسے وائبریشن) جیسے عوامل موجود ہوتے ہیں۔

کیبل لگز کی اہمیت سادہ کنیکٹیویٹی سے بہت آگے تک پھیلی ہوئی ہے - یہ اہم روابط ہیں جو برقی نظام کی حفاظت، کارکردگی اور وشوسنییتا کو تقویت دیتے ہیں:

• حفاظت میں اضافہ: مناسب طریقے سے نصب کیبل لگز ڈھیلے تاروں کے خطرے کو کم کرتے ہیں، جو خطرناک حالات جیسے کہ شارٹ سرکٹ، زیادہ گرمی، اور بجلی کی آگ کا باعث بن سکتے ہیں۔ حادثاتی جھٹکوں سے بچنے کے لیے کچھ لگز میں حفاظتی ڈھانچے شامل ہوتے ہیں۔
• بہتر کارکردگی: کیبل لگز برقی نظام کی مجموعی کارکردگی میں نمایاں طور پر حصہ ڈالتے ہیں۔ انتہائی سازگار مواد سے بنایا گیا ہے اور ایک تنگ، کم مزاحمتی جوائنٹ بنانے کے لیے ڈیزائن کیا گیا ہے، وہ اس بات کو یقینی بناتے ہیں کہ برقی رو کم سے کم مخالفت کے ساتھ بہہ رہے ہیں۔ یہ کنکشن پوائنٹس پر توانائی کے نقصانات کو کم کرتا ہے (اکثر گرمی کے طور پر ختم ہو جاتا ہے)، جس سے زیادہ موثر پاور ٹرانسمیشن اور آپریٹنگ اخراجات کم ہوتے ہیں۔
• اعلی وشوسنییتا: برقی نظام کی وشوسنییتا اس کے کنکشن کے معیار پر بہت زیادہ انحصار کرتی ہے۔ کیبل لگز مکینیکل استحکام فراہم کرتے ہیں، اس بات کو یقینی بناتے ہیں کہ کنکشنز محفوظ رہیں یہاں تک کہ جب کمپن، مکینیکل حرکات، یا ماحولیاتی دباؤ کا شکار ہوں۔ پائیدار مواد سے بنائے گئے اعلیٰ معیار کے لگز مختلف حالات میں مستقل کارکردگی پیش کرتے ہیں اور سنکنرن جیسے عوامل سے انحطاط کے خلاف مزاحمت کرتے ہیں۔
• کوڈ کی تعمیل: بہت سے الیکٹریکل کوڈز اور معیارات کو حفاظت اور کارکردگی کی وجوہات کی بنا پر مناسب کیبل ختم کرنے کی ضرورت ہوتی ہے۔ درست لگز کا استعمال یقینی بناتا ہے کہ تنصیبات ریگولیٹری تقاضوں کو پورا کرتی ہیں۔

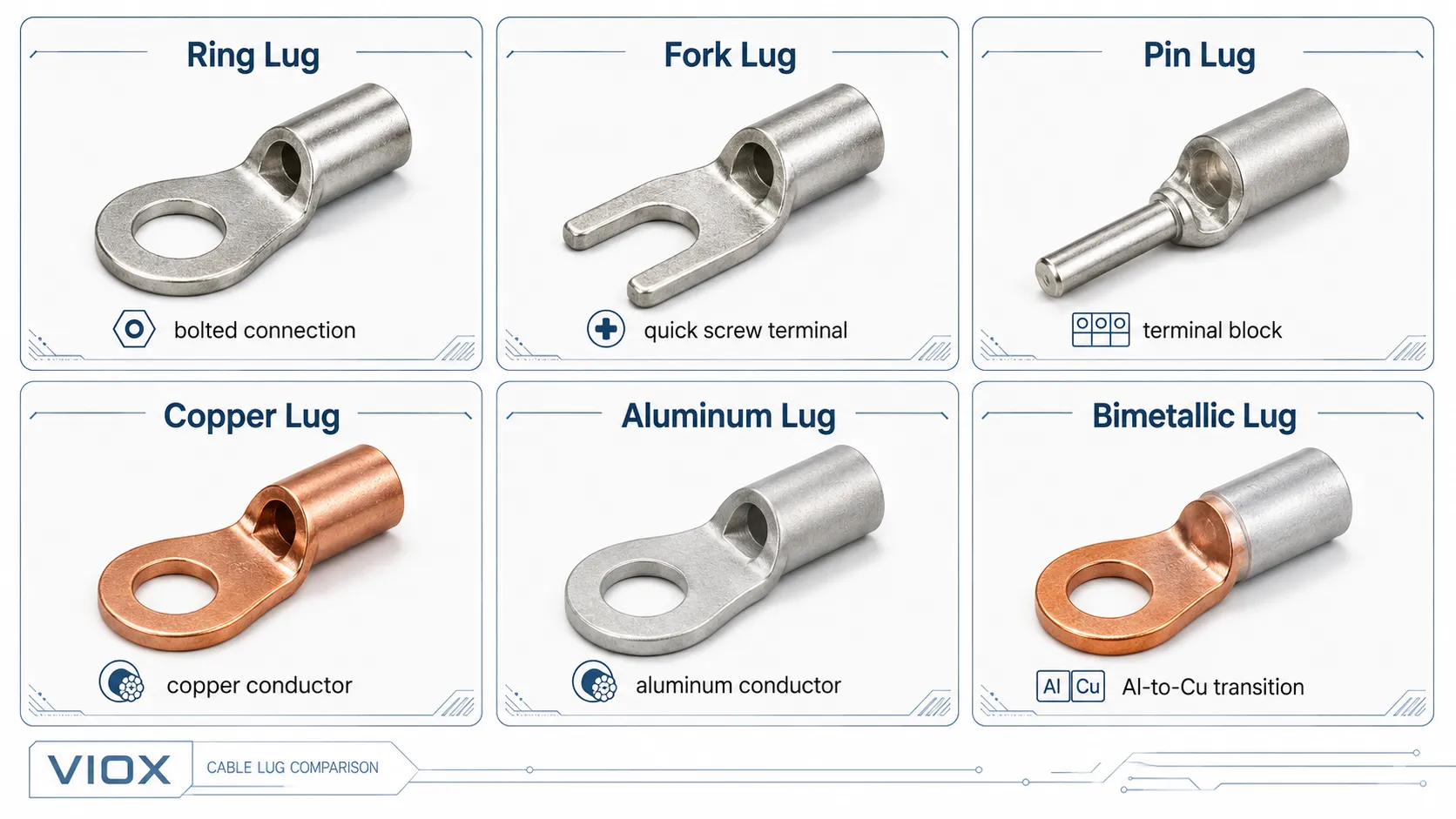

کیبل لگ کی اقسام اور مواد کو سمجھنا

محفوظ، قابل اعتماد، اور دیرپا برقی کنکشن کو یقینی بنانے کے لیے مناسب کیبل لگ کا انتخاب بہت ضروری ہے۔ دستیاب لگز کی وسیع اقسام الیکٹریکل انجینئرنگ میں درپیش ایپلی کیشنز، کنڈکٹر کی اقسام اور ماحولیاتی حالات کی متنوع رینج کی عکاسی کرتی ہیں۔ لگز کی کئی اہم خصوصیات کی بنیاد پر درجہ بندی کی جا سکتی ہے، بشمول ان کی مادی ساخت، ختم کرنے کے لیے استعمال کیا جانے والا طریقہ، ان کے جسمانی ڈیزائن، وہ معیارات جن پر وہ عمل کرتے ہیں، چاہے وہ موصل ہیں، اور ان کے پاس بیرل کی قسم۔

ڈیزائن کے لحاظ سے درجہ بندی (ٹرمینیشن پوائنٹ)

لگ کی ہتھیلی کی شکل، جہاں یہ آلات سے جڑتی ہے، ایک اہم فرق ہے:

رنگ ٹرمینل لگز

رِنگ ٹرمینل لگز میں ایک بند انگوٹھی ہوتی ہے جس میں بولٹ یا سٹڈ کے لیے سوراخ ہوتا ہے۔ یہ ڈیزائن ایک بہت محفوظ کنکشن فراہم کرتا ہے جو جڑ سے پھسل نہیں سکتا۔

اہم خصوصیات:

• مختلف کیبل اور سٹڈ قطر کو ایڈجسٹ کرنے کے لیے مختلف سائز میں دستیاب ہے۔
• ہائی وائبریشن والے ماحول کے لیے بہترین
• آسانی سے تار کے سائز کی شناخت کے لیے اکثر رنگ کوڈ کیا جاتا ہے۔
• 360° کنکشن ایریا فراہم کرتا ہے۔
• کمپن سے مشروط ایپلی کیشنز کے لئے مثالی ہے جس میں اعلی وشوسنییتا کی ضرورت ہوتی ہے۔
• عام طور پر بس بارز، سرکٹ بریکرز، ریلے، بیٹریوں اور برقی پینلز کے کنکشن کے لیے استعمال کیا جاتا ہے

فورک/اسپیڈ ٹرمینل لگ

فورک (یا سپیڈ) ٹرمینل لگز میں کھلا ہوا، U-شکل کا کھلنا ہوتا ہے جو لگ کو مکمل طور پر ہٹانے کی ضرورت کے بغیر، صرف ٹرمینل سکرو یا نٹ کو ڈھیلا کر کے انسٹال یا ہٹانے کی اجازت دیتا ہے۔

اہم خصوصیات:

• آسان اور تیز تنصیب/ہٹانے کی پیشکش کرتا ہے۔
• کبھی کبھار منقطع ہونے کی ضرورت والی ایپلیکیشنز کے لیے اچھا ہے۔
• ہائی وائبریشن والے ماحول میں رنگ ٹرمینلز سے کم محفوظ
• موصل اور غیر موصل ورژن میں دستیاب ہے۔
• خاص طور پر ٹرمینل بلاکس یا اسٹڈز پر مفید ہے جہاں متعدد کنکشن موجود ہیں۔
• فلینجڈ فورکس نے اسکرو ہیڈ کے نیچے لگ کو برقرار رکھنے میں مدد کے لیے ٹپس کو الٹا دیا ہے۔

پن ٹرمینل لگز

پن ٹرمینل لگز میں ایک ٹھوس، لمبا پن ہوتا ہے جسے مخصوص قسم کے ٹرمینل بلاکس یا کنیکٹرز میں داخل کرنے کے لیے ڈیزائن کیا گیا ہے جہاں اسکرو یا بولٹ استعمال نہیں ہوتا ہے۔

اہم خصوصیات:

• محدود جگہ کی ایپلی کیشنز کے لیے مثالی۔
• عام طور پر کنٹرول سسٹم اور الیکٹرانک اجزاء میں استعمال ہوتا ہے۔
• محفوظ، کم پروفائل کنکشن فراہم کرتا ہے۔
• مختلف قطروں اور لمبائیوں میں دستیاب ہے۔

بلیڈ ٹائپ لگز

یہ پن کی قسموں سے ملتے جلتے ہیں لیکن متعلقہ بلیڈ ریسیپٹیو ٹرمینل بلاکس یا کنیکٹرز میں داخل کرنے کے لیے فلیٹ بلیڈ کی خصوصیت رکھتے ہیں۔

بٹ/متوازی کنیکٹر (سپلیسس)

جب کہ تکنیکی طور پر کنیکٹرز ٹرمینیشن لگز کے بجائے، ان کو اکثر لگز کے ساتھ درجہ بندی کیا جاتا ہے۔ ان کا استعمال دو کنڈکٹر اینڈ ٹو اینڈ (بٹ سپلائس) یا ساتھ ساتھ (متوازی کنیکٹر) میں شامل ہونے کے لیے کیا جاتا ہے۔

اہم خصوصیات:

• کیبلز کو بڑھانے یا مرمت کرنے کے لیے استعمال کیا جاتا ہے۔
• موصل اور غیر موصل ورژن میں دستیاب ہے۔
• مختلف کیبل گیجز کے لیے مختلف سائز
• کچھ قسموں میں مناسب وائر داخل کرنے کی تصدیق کے لیے انسپکشن ونڈو کی خصوصیت ہوتی ہے۔

مواد کے لحاظ سے درجہ بندی

کیبل لگ بنانے کے لیے استعمال ہونے والا مواد اس کی کارکردگی کی خصوصیات کا بنیادی تعین کرتا ہے، خاص طور پر اس کی برقی چالکتا، سنکنرن مزاحمت، مکینیکل طاقت، اور لاگت۔

کاپر لگز

تانبا اپنی موروثی خصوصیات کی وجہ سے اعلیٰ کارکردگی والے برقی رابطوں کے لیے بینچ مارک مواد بنا ہوا ہے۔

خصوصیات:

• بہترین برقی چالکتا (عام طور پر 100% IACS کے ارد گرد درجہ بندی کی جاتی ہے)
• اچھی مکینیکل طاقت اور استحکام
• اچھی سنکنرن مزاحمت (بیس)، ٹن چڑھایا جانے پر بہترین
• تھرمل توسیع کا کم گتانک
• ایلومینیم سے زیادہ قیمت اور وزن

درخواستیں:

• عام بجلی کی تقسیم
• گراؤنڈنگ سسٹمز
• صنعتی مشینری
• آٹوموٹو برقی نظام (خاص طور پر بیٹری کے کنکشن)
• میرین ایپلی کیشنز
• قابل تجدید توانائی کی تنصیبات
• کنٹرول پینل اور سوئچ گیئر

ایلومینیم لگز

ایلومینیم تانبے کا ایک قابل عمل متبادل فراہم کرتا ہے، خاص طور پر جب قیمت اور وزن بنیادی خدشات ہوں۔

خصوصیات:

• اچھی برقی چالکتا (عام طور پر تقریباً 61% IACS)
• تانبے سے نمایاں طور پر ہلکا
• عام طور پر کم مہنگا
• ہوا میں آسانی سے آکسائڈائز ہو جاتا ہے، ایک پتلی، سخت اور انتہائی مزاحمتی پرت بناتا ہے
• تانبے کے مقابلے تھرمل توسیع کا اعلی گتانک

درخواستیں:

• بنیادی طور پر ایلومینیم کنڈکٹرز کو ختم کرنے کے لیے استعمال کیا جاتا ہے۔
• یوٹیلیٹی پاور ڈسٹری بیوشن (اوور ہیڈ لائنز، زیر زمین فیڈر)
• ایپلی کیشنز جہاں وزن میں کمی یا لاگت کی بچت سب سے اہم ہے۔

دو دھاتی لگز (ایلومینیم/کاپر)

یہ مخصوص لگز واضح طور پر ایلومینیم کنڈکٹرز کو تانبے کی بس باروں یا آلات کے ٹرمینلز پر ختم کرنے کے لیے بنائے گئے ہیں۔

خصوصیات:

• ایک ایلومینیم بیرل (ایلومینیم کیبل پر کرمپ کرنے کے لیے) اور ایک تانبے کی ہتھیلی پر مشتمل ہے
• دو مختلف دھاتوں کو ایک مضبوط طریقہ، عام طور پر رگڑ ویلڈنگ کا استعمال کرتے ہوئے جوڑا جاتا ہے۔
• ایلومینیم بیرل عام طور پر آکسائیڈ روکنے والی چکنائی سے پہلے سے بھری ہوتی ہے۔
• ایلومینیم اور تانبے کے درمیان galvanic سنکنرن کو روکتا ہے

درخواستیں:

• ضروری ہے جہاں کہیں بھی ایلومینیم فیڈر کیبلز کو تانبے کے سامان سے منسلک کرنے کی ضرورت ہو۔
• بجلی کی تقسیم کے نظام
• صنعتی سہولیات
• قابل تجدید توانائی کی تنصیبات جیسے سولر کمبینر بکس

دیگر مواد

مخصوص ایپلی کیشنز کے لیے، دیگر مواد استعمال کیے جاتے ہیں:

• ٹن پلیٹڈ کاپر: بہتر سنکنرن مزاحمت، خاص طور پر سمندری یا صنعتی ترتیبات میں
• پیتل: نمکین پانی کے سنکنرن کے خلاف بہترین مزاحمت، عام طور پر سمندری ایپلی کیشنز میں استعمال ہوتا ہے۔
• سٹینلیس سٹیل: جارحانہ کیمیکلز والے ماحول یا جہاں اعلی مکینیکل طاقت اور سنکنرن مزاحمت سب سے اہم ہے کے لیے منتخب کیا گیا
• نکل: بہت زیادہ درجہ حرارت والے ایپلی کیشنز کے لیے موزوں (650 ° C تک)

ختم کرنے کے طریقہ کار کے ذریعہ درجہ بندی

کنڈکٹر سے لگ کو جسمانی اور برقی طور پر جوڑنے کے لیے استعمال ہونے والا طریقہ ایک اور بڑی درجہ بندی کی وضاحت کرتا ہے۔

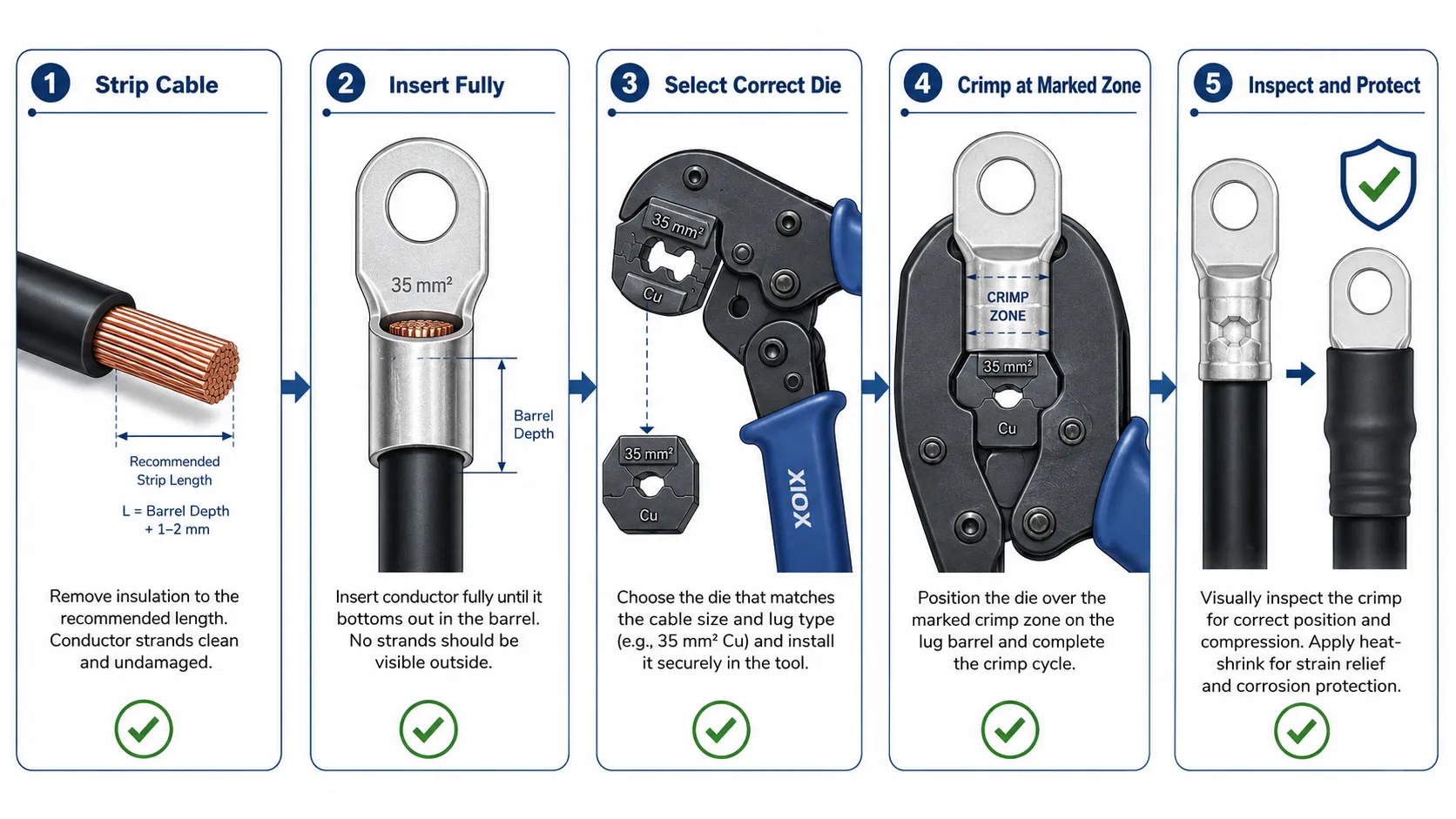

کمپریشن لگز

یہ پاور ایپلی کیشنز کے لئے سب سے عام طریقہ ہے. اس میں کنڈکٹر کے ارد گرد لگ کے بیرل کو مستقل طور پر خراب کرنے کے لیے مخصوص ڈائیز سے لیس ایک خصوصی کرمپنگ ٹول (دستی، ہائیڈرولک، یا بیٹری سے چلنے والا) استعمال کرنا شامل ہے۔

اہم خصوصیات:

• "کولڈ فارمنگ" کے ذریعے کم سے کم خالی جگہوں کے ساتھ ایک گھنے، یکساں جوڑ بناتا ہے۔
• بہترین مکینیکل طاقت اور برقی چالکتا فراہم کرتا ہے۔
• مختلف کرمپ پروفائلز موجود ہیں (ہیکساگونل، انڈینٹ اقسام)
• صحیح طریقے سے انسٹال ہونے پر عام طور پر انتہائی قابل اعتماد سمجھا جاتا ہے۔
• مناسب ٹولنگ میں سرمایہ کاری کی ضرورت ہے۔
• واحد استعمال (دوبارہ استعمال کے قابل نہیں)
• کمپن سے ڈھیلے ہونے کے لئے انتہائی مزاحم
• لچکدار موصل کو ختم کرنے کے لیے ترجیحی طریقہ

مکینیکل لگز

یہ لگز مکینیکل فاسٹنرز کا استعمال کرتے ہیں، عام طور پر سیٹ اسکرو یا شیئر بولٹ، کنڈکٹر کو بیرل کے اندر محفوظ کرنے کے لیے، خاص کرمپنگ ٹولز کی ضرورت کو ختم کرتے ہوئے۔

اہم خصوصیات:

• سیٹ سکرو کی قسموں کو مینوفیکچرر کی طرف سے مخصوص سخت ٹارک لگانے کے لیے ٹارک رینچ کی ضرورت ہوتی ہے
• قینچ والی بولٹ کی اقسام میں پہلے سے طے شدہ ٹارک پر ٹوٹنے کے لیے ڈیزائن کیے گئے بولٹ کی خصوصیت ہوتی ہے۔
• اکثر دوبارہ قابل استعمال اور بعض اوقات تار کے سائز کی ایک حد کو ایڈجسٹ کر سکتے ہیں (رینج لینے)
• عام طور پر کمپریشن لگز سے زیادہ تیز اور انسٹال کرنا آسان ہے۔
• کم خصوصی ٹولنگ کی ضرورت ہے۔
• زیادہ کمپن والے ماحول میں ڈھیلے پڑنے کا خطرہ ہو سکتا ہے (خاص طور پر سیٹ سکرو کی قسمیں)
• لچکدار تار کے لیے مثالی نہیں ہے (سیٹ پیچ باریک تاروں کو نقصان پہنچا سکتا ہے)

سولڈر لگز

اس طریقہ کار میں لگ اور کنڈکٹر کو گرم کرنا اور ایک مستقل، کنڈکٹیو بانڈ بنانے کے لیے سولڈر لگانا شامل ہے۔

اہم خصوصیات:

• بہترین چالکتا فراہم کر سکتے ہیں ۔
• بڑی پاور کیبلز کو ختم کرنے کے لیے کم عام ہے۔
• تار کو نقصان پہنچانے یا ٹھنڈے جوڑ بنانے سے بچنے کے لیے محتاط تکنیک کی ضرورت ہوتی ہے۔
• ٹن چڑھایا ہوا لگز عام طور پر بہتر سولڈر ایبلٹی پیش کرتے ہیں۔

بیرل کی اقسام

بیرل لگ کا وہ حصہ ہے جہاں کنڈکٹر ڈالا اور محفوظ کیا جاتا ہے۔ بیرل ڈیزائن میں تغیرات مختلف ضروریات کو پورا کرتے ہیں:

• معیاری بیرل: سب سے عام لمبائی، عام مقصد کی ایپلی کیشنز کے لیے موزوں ہے۔
• لمبی بیرل: مکینیکل پل آؤٹ طاقت میں اضافہ اور ایک بڑے رابطہ علاقے کے ذریعے برقی چالکتا میں اضافہ پیش کرتا ہے۔
• شارٹ بیرل: خلائی پابندی والے ماحول میں استعمال کے لیے ڈیزائن کیا گیا ہے۔
• سائیٹ ہول / انسپیکشن ونڈو: ایک چھوٹا سا سوراخ جو مناسب موصل کے اندراج کی بصری تصدیق کی اجازت دیتا ہے۔
• ہموار نلی نما: یکساں طاقت کے لئے ہموار نلیاں سے تیار کیا گیا ہے۔
• بھڑک اٹھی / بیل ماؤتھ انٹری: پھنسے ہوئے کنڈکٹرز کو داخل کرنے کی سہولت فراہم کرتا ہے، خاص طور پر ٹھیک پھنسے ہوئے یا لچکدار اقسام۔

معیارات کے لحاظ سے درجہ بندی

تسلیم شدہ معیارات کی پابندی معیار، کارکردگی، اور باہمی تعاون کی ایک خاص سطح کو یقینی بناتی ہے:

• DIN معیارات (جرمن انسٹی ٹیوٹ فار سٹینڈرڈائزیشن):
  • DIN 46235: کاپر کمپریشن کیبل لگز کے لیے وسیع پیمانے پر حوالہ شدہ معیار
  • DIN 46234: اسٹینڈرڈ کورنگ سولڈر لیس ٹرمینلز
• UL/CSA معیارات (شمالی امریکی):
  • UL 486A-486B: تار کنیکٹرز کے لیے کلیدی معیار بشمول مکینیکل طاقت اور برقی کارکردگی کے تقاضے
• IEC معیارات (بین الاقوامی):
  • IEC 61238-1: برقی اور مکینیکل خصوصیات اور جانچ کے تقاضوں کی وضاحت کرتا ہے

غیر موصل بمقابلہ غیر موصل

• غیر موصل لگ: معیاری قسم جس میں مکمل طور پر کنڈکٹیو میٹل باڈی ہوتی ہے، جس میں انسٹالیشن کے بعد بیرونی موصلیت کی ضرورت ہوتی ہے۔
• موصل Lugs: ایک مربوط انسولیٹنگ آستین یا کور کو نمایاں کریں، جو عام طور پر PVC یا نایلان سے بنا ہوتا ہے، جو کنٹرول پینلز اور آٹوموٹو ایپلی کیشنز میں چھوٹے تاروں کے لیے عام ہوتا ہے۔

کیبل لگ ایپلی کیشنز: انہیں کہاں اور کب استعمال کرنا ہے۔

کیبل لگز متعدد صنعتوں اور ترتیبات میں اطلاق تلاش کرتے ہیں:

رہائشی بجلی کے نظام

• مین سپلائی کیبلز کو ڈسٹری بیوشن پینلز سے جوڑنا
• زمینی تار ختم کرنا
• بھاری آلات کے کنکشن (چولہے، ڈرائر، HVAC یونٹ)
• سولر پینل کی تنصیب اور کنکشن

صنعتی ایپلی کیشنز

• موٹر اور پمپ کنکشن
• کنٹرول پینل کی وائرنگ
• بجلی کی تقسیم کے نظام
• صنعتی مشینری کے کنکشن
• سوئچ گیئر ختم کرنا
• ٹرانسفارمرز

آٹوموٹو اور ٹرانسپورٹیشن

• بیٹری ٹرمینل کنکشن
• سٹارٹر موٹر کنکشن
• الٹرنیٹر وائرنگ
• گراؤنڈنگ پوائنٹس
• ہائی کرنٹ لوازمات (ونچز، ہائی آؤٹ پٹ آڈیو)
• ریلوے کا نظام

ٹیلی کمیونیکیشن اور ڈیٹا سینٹرز

• گراؤنڈنگ سسٹمز
• پاور ڈسٹری بیوشن یونٹس
• UPS کنکشن
• اہم فیڈ ختم کرنا

میرین اور آؤٹ ڈور ایپلی کیشنز

• سمندری برقی نظام جن میں خصوصی سنکنرن مزاحم لگز کی ضرورت ہوتی ہے۔
• آؤٹ ڈور یوٹیلیٹی کنکشن
• موسم سے بے نقاب بجلی کا سامان
• غیر ملکی تنصیبات

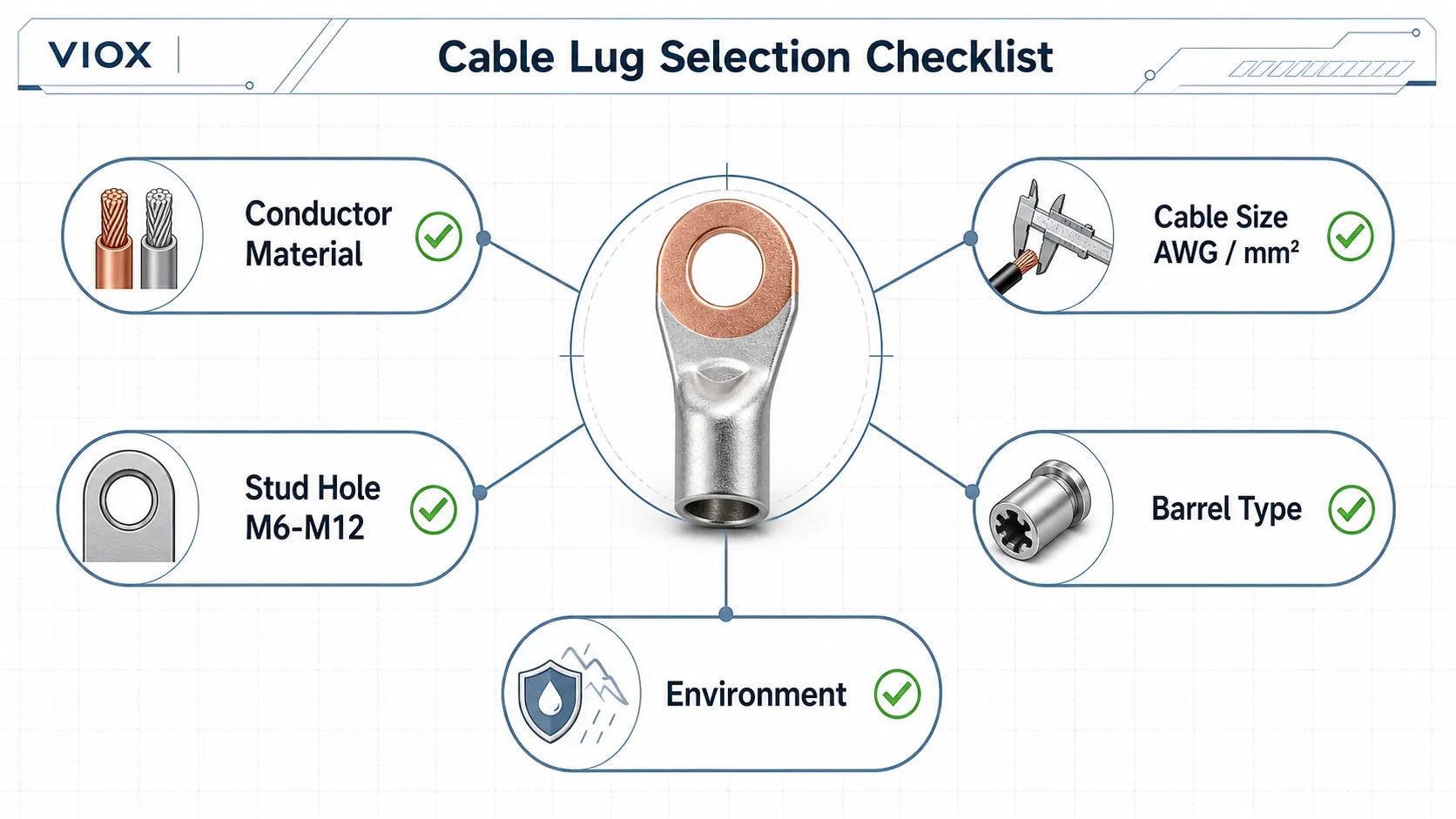

دائیں کیبل لگ کا انتخاب: کلیدی تحفظات

درست کیبل لگ کا انتخاب صرف فٹ ہونے والے کو تلاش کرنے کے بارے میں نہیں ہے۔ اس میں متعدد عوامل کا ایک منظم جائزہ شامل ہے تاکہ یہ یقینی بنایا جا سکے کہ کنکشن محفوظ، برقی طور پر درست، میکانکی طور پر مضبوط، اور اپنے آپریٹنگ ماحول میں پائیدار ہے۔ کسی بھی کلیدی معیار کو نظر انداز کرنا سب سے بہتر کارکردگی، قبل از وقت ناکامی، یا خطرناک حالات کا باعث بن سکتا ہے۔

موصل کی مطابقت

لگ کو اس کنڈکٹر سے بالکل مماثل ہونا چاہیے جسے یہ ختم کر رہا ہے:

• مواد کی مطابقت: galvanic سنکنرن کو روکنے کے لیے لگ میٹریل کنڈکٹر میٹریل کے ساتھ ہم آہنگ ہونا چاہیے۔
  • تانبے کے کنڈکٹرز کے لیے تانبے کے لگز کا استعمال کریں۔
  • ایلومینیم کنڈکٹرز کے لیے ایلومینیم لگ استعمال کریں۔
  • ایلومینیم کنڈکٹرز اور تانبے کے آلات کے درمیان منتقلی کے لیے، بائی میٹالک لگز لازمی ہیں۔
  • ایلومینیم لگز کو کاپر کنڈکٹرز پر صرف اس صورت میں استعمال کیا جا سکتا ہے جب وہ واضح طور پر دوہری درجہ بندی اور نشان زد ہوں (مثال کے طور پر، AL7CU، AL9CU)
• سائز (AWG/mm²): یہ شاید سب سے اہم ملاپ والا پیرامیٹر ہے۔
  • لگ کا مقرر کردہ سائز کنڈکٹر کے سائز سے بالکل مماثل ہونا چاہیے۔
  • بہت چھوٹا لگ کا استعمال مناسب کنڈکٹر کے اندراج کو روک دے گا۔
  • بہت بڑا لگ استعمال کرنے کا نتیجہ ڈھیلا کنکشن اور زیادہ مزاحمت کا باعث بنے گا۔
  • ہمیشہ مینوفیکچرر چارٹس سے مشورہ کریں اور اگر یقین نہ ہو تو کنڈکٹر کے قطر کی پیمائش کریں۔
• اسٹریڈنگ کلاس: معیاری کنڈکٹرز میں ٹھیک پھنسے ہوئے یا لچکدار کنڈکٹرز کے مقابلے مختلف قطر اور لچک ہوتی ہے۔
  • لچکدار موصل کا ایک ہی گیج سائز کے لیے مجموعی قطر زیادہ ہوتا ہے۔
  • استعمال کیے جانے والے اسٹریڈنگ کلاس کے لیے خاص طور پر ڈیزائن کیے گئے اور درج شدہ لگز کا استعمال کریں۔
  • مکینیکل سیٹ سکرو لگز عام طور پر باریک کناروں کے لیے غیر موزوں ہوتے ہیں۔
  • لچکدار موصل کے لیے کمپریشن ترجیحی طریقہ ہے۔

الیکٹریکل نردجیکرن

لگ کو سرکٹ کے برقی تقاضوں کو پورا کرنا چاہیے:

• وولٹیج کی درجہ بندی: لگز کو مخصوص زیادہ سے زیادہ سسٹم وولٹیجز کے لیے درجہ دیا جاتا ہے۔
  • منتخب لگ کی وولٹیج کی درجہ بندی سسٹم وولٹیج سے ملتی یا اس سے زیادہ ہونی چاہیے۔
  • عام درجہ بندیوں میں 600V، 2000V، 35kV تک، یا مخصوص LV/MV/HV کلاسز شامل ہیں
• موجودہ صلاحیت (Ampacity): لگ کو ضرورت سے زیادہ گرم کیے بغیر زیادہ سے زیادہ مسلسل کرنٹ کو ہینڈل کرنا چاہیے۔
  • براہ راست لگ کے مواد سے متعلق ہے (کاپر جس کی صلاحیت ایلومینیم سے زیادہ ہے)
  • لگ کے کراس سیکشنل ایریا سے بھی متعلق
• درجہ حرارت کی درجہ بندی: بجلی کے کنکشن میں درجہ حرارت کی حد ہوتی ہے، عام طور پر:
  • UL معیارات اور NEC رہنما خطوط پر مبنی شمالی امریکہ میں 60°C، 75°C، یا 90°C
  • درجہ حرارت کی درجہ بندی سب سے کم درجہ بندی والے جزو (تار کی موصلیت، لگ، یا آلات کے ٹرمینل) سے محدود ہے۔
  • 100A یا اس سے کم درجہ بندی والے سرکٹ بریکر اکثر 60°C یا 75°C ختم ہونے تک محدود ہوتے ہیں
  • 90°C ریٹیڈ تار کا استعمال بنیادی طور پر ڈیریٹنگ عوامل کو لاگو کرنے میں مدد کرتا ہے۔

جسمانی فٹ

برقی مطابقت کے علاوہ، لگ کو جسمانی طور پر ختم ہونے والے مقام پر فٹ ہونا چاہیے:

• سٹڈ سائز: سوراخ کا قطر بولٹ یا سٹڈ کے قطر سے مماثل ہونا چاہیے۔
  • عام سائز میں 1/4″، 3/8″، M8، M12، وغیرہ شامل ہیں۔
• سوراخوں کی تعداد:
  • سنگل ہول لگز سب سے زیادہ عام ہیں۔
  • دو سوراخ والے لگز زیادہ استحکام فراہم کرتے ہیں اور گردش کو روکتے ہیں۔
  • فور ہول لگز عام طور پر مخصوص آلات جیسے ٹرانسفارمرز کے لیے استعمال ہوتے ہیں۔
  • سوراخ کی جگہ ملٹی ہول لگز کے لیے آلات کے ٹرمینلز سے مماثل ہونی چاہیے۔
• بیرل کی قسم/لمبائی: مکینیکل طاقت بمقابلہ جگہ کی رکاوٹوں کی بنیاد پر انتخاب کریں۔
  • عام استعمال کے لیے معیاری بیرل
  • میکانی طاقت میں اضافہ کے لیے لمبے بیرل
  • جگہ سے محدود ایپلی کیشنز کے لیے مختصر بیرل
• زبان کی قسم/زاویہ:
  • معیاری سیدھی زبانیں سب سے زیادہ عام ہیں۔
  • زاویہ والی زبانیں (45° یا 90°) کنکشن کی سہولت فراہم کرتی ہیں جہاں کیبل روٹنگ محدود ہو
  • تنگ جگہوں میں کنکشن کے لیے تنگ زبانیں دستیاب ہیں۔

ماحولیاتی عوامل

• درجہ حرارت کی حد: محیطی اور آپریٹنگ درجہ حرارت دونوں لگ کے انتخاب کو متاثر کرتے ہیں۔
  • زیادہ درجہ حرارت بڑھاپے کو تیز کر سکتا ہے اور کنکشن کی سالمیت کو متاثر کر سکتا ہے۔
  • انتہائی گرمی کے لیے نکل یا سٹینلیس سٹیل کے لگز کی ضرورت ہو سکتی ہے۔
• نمی/نمی: گیلے یا گیلے حالات سنکنرن کا خطرہ بڑھاتے ہیں۔
  • ٹن چڑھایا تانبا، روک تھام کے ساتھ ایلومینیم، پیتل، یا سٹینلیس سٹیل کے لگز کو ترجیح دی جاتی ہے
  • مناسب سگ ماہی (مثال کے طور پر، گرمی کے سکڑنے کے ساتھ) بہت ضروری ہے۔
• Corrosive ماحولیات: صنعتی یا سمندری ماحول corrosive کیمیکلز سے لگز کو بے نقاب کر سکتا ہے۔
  • ٹن چڑھایا تانبا، پیتل، یا سٹینلیس سٹیل جیسے مواد کا انتخاب کریں۔
• کمپن: حرکت یا کمپن پر مشتمل ایپلی کیشنز کو محفوظ کنکشن کی ضرورت ہوتی ہے۔
  • رنگ ٹرمینلز اور کمپریشن لگز عام طور پر ہائی وائبریشن کے منظرناموں میں بہتر ہوتے ہیں۔
  • مکینیکل سیٹ سکرو لگز وقت کے ساتھ ڈھیلے ہو سکتے ہیں۔

تنصیب کے تحفظات

• ختم کرنے کا طریقہ دستیاب ہے۔:
  • کمپریشن لگز کو مخصوص کرمپنگ ٹولز کی ضرورت ہوتی ہے اور وہ مر جاتے ہیں۔
  • مکینیکل لگز کو سیٹ سکرو کی اقسام کے لیے ٹارک رنچ کی ضرورت ہوتی ہے۔
  • دستیاب آلات اور تربیت پر غور کریں۔
• دوبارہ استعمال کے تقاضے:
  • کمپریشن لگز واحد استعمال ہیں۔
  • مکینیکل لگز کو عام طور پر جدا اور دوبارہ استعمال کیا جا سکتا ہے۔
• رسائی: انسٹالیشن ٹولز کے لیے دستیاب جگہ پر غور کریں۔
  • محدود رسائی کے لیے مخصوص لگ کی اقسام یا تنصیب کے طریقوں کی ضرورت پڑ سکتی ہے۔

معیارات کی تعمیل

صنعت کے تسلیم شدہ معیارات کی تعمیل کرنے والے لگز کا استعمال معیار، حفاظت اور کارکردگی کی یقین دہانی فراہم کرتا ہے:

• UL 486A-486B (شمالی امریکہ)
• CSA C22.2 نمبر 65 (کینیڈا)
• IEC 61238-1 (بین الاقوامی)
• DIN 46235 / 46234 (جرمن/یورپی)

لگ یا پیکیجنگ پر سرٹیفیکیشن کے نشانات (UL فہرست، CSA منظور شدہ، CE نشان) تلاش کریں۔

تنصیب کے بہترین طریقے

محفوظ، قابل بھروسہ، اور کم مزاحمت والے برقی کنکشن کو یقینی بنانے کے لیے مناسب تنصیب اتنی ہی اہم ہے جتنی درست لگ کے انتخاب کے لیے۔ ایک احتیاط سے انجام دیا گیا ختم کرنا ناکامی کے طریقوں جیسے زیادہ گرمی، سنکنرن، اور مکینیکل پل آؤٹ کے خطرے کو کم کرتا ہے۔ اس عمل میں احتیاط سے کیبل کی تیاری، مناسب آلے کا انتخاب اور استعمال، درست ختم کرنے کی تکنیک، اور مناسب موصلیت شامل ہے۔

کیبل کی تیاری

کیبل کے اختتام کی مکمل تیاری کامیاب خاتمے کی بنیاد ہے:

1. اتارنا:
   • موصلیت کو درست لمبائی تک کھینچیں، عام طور پر لگ بیرل کے اندراج کی گہرائی کے برابر
   • مخصوص کیبل کے سائز اور قسم کے لیے ڈیزائن کیے گئے اعلیٰ معیار کے تار اتارنے والے ٹولز استعمال کریں۔
   • اگر ممکن ہو تو چاقو کے استعمال سے گریز کریں، کیونکہ ان سے کنڈکٹر کی پٹیاں نکلنے کا خطرہ بڑھ جاتا ہے۔
   • بغیر بھڑے ہوئے کناروں کے موصلیت کی صاف کٹائی کو یقینی بنائیں
   • ٹھیک پھنسے ہوئے تار کے لیے، نقصان سے بچنے کے لیے انتہائی احتیاط سے کام لیں۔
2. اسٹرینڈ مینجمنٹ:
   • پھنسے ہوئے تار کو اتارنے کے بعد، اس بات کو یقینی بنائیں کہ تمام پٹیاں موجود ہیں اور چھڑک نہیں رہی ہیں۔
   • اگر ضروری ہو تو، داخل کرنے سے پہلے ان کی قدرتی تہہ کو بحال کرنے کے لیے تاروں کو آہستہ سے مروڑیں۔
3. صفائی:
   • یقینی بنائیں کہ بے نقاب کنڈکٹر صاف اور موصلیت کے ملبے، گندگی، چکنائی، یا آکسیڈیشن سے پاک ہے۔
   • تانبے کے لیے: ہلکی صفائی عام طور پر کافی ہوتی ہے جب تک کہ نمایاں طور پر داغدار نہ ہو۔
   • ایلومینیم کے لیے: CRITICAL - کنڈکٹر کی سطح کو فوری طور پر روکنے والے کو لگانے اور گھسیٹنے میں داخل کرنے سے پہلے تار برش کا استعمال کرتے ہوئے بھرپور طریقے سے صاف کیا جانا چاہیے۔
4. آکسائڈ روکنا (صرف ایلومینیم کنڈکٹر):
   • صفائی کے فوراً بعد، ننگے ایلومینیم کے کناروں پر ایک مناسب آکسائیڈ روکنے والا مرکب لگائیں۔
   • یہ مرکب تیزی سے دوبارہ آکسیکرن کو روکتا ہے اور کم رابطے کی مزاحمت کو برقرار رکھنے میں مدد کرتا ہے۔
   • بہت سے ایلومینیم کے لگز پہلے سے ہی روکنے والے سے بھرے ہوتے ہیں۔

ٹولنگ: مناسب انتخاب اور استعمال

درست، اچھی طرح سے برقرار رکھنے والے، اور مناسب طریقے سے کیلیبریٹڈ ٹولز کا استعمال مطابقت پذیر اور قابل بھروسہ ٹرمینیشنز بنانے کے لیے غیر گفت و شنید ہے:

1. Crimping Tools and Dies (کمپریشن لگز کے لیے):
   • ٹول کی قسم: لگ سائز اور کام کے حجم کی بنیاد پر مناسب کرمپر کا انتخاب کریں۔
     • چھوٹے سائز کے لیے دستی ہینڈ کرمپر
     • بڑے لگوں کے لیے ہائیڈرولک یا بیٹری سے چلنے والے ٹولز (عام طور پر> 4 AWG)
   • ٹول لاگ مطابقت: صرف لگ مینوفیکچرر کے ذریعہ مخصوص یا منظور شدہ کرمپنگ ٹول استعمال کریں۔
   • ڈائی سلیکشن: ڈائی سیٹ کو خاص طور پر لگ کے سائز، مواد اور قسم سے ملا دیں۔
     • ڈائی انڈیکس نمبر اور/یا کلر کوڈ کو لگ بیرل پر نشانات سے ملا دیں۔
     • غلط ڈائی استعمال کرنے کے نتیجے میں نامناسب کرمپ ناکامی کا باعث بنے گا۔
2. ٹارک رنچز/ سکریو ڈرایور (مکینیکل سیٹ سکرو لگز کے لیے):
   • ضرورت: سیٹ سکرو کو قطعی متعین قدر تک سخت کرنے کے لیے ضروری ہے۔
   • انشانکن: درستگی کو یقینی بنانے کے لیے ٹارک ٹولز کو مناسب طریقے سے کیلیبریٹ کیا جانا چاہیے۔
   • انتخاب: مناسب ٹارک رینج اور ڈرائیو سائز والا ٹول منتخب کریں۔

کرمپنگ تکنیک (کمپریشن لگز)

1. کنڈکٹر داخل کریں۔:
   • تیار کنڈکٹر کو مکمل طور پر لگ بیرل میں اس وقت تک رکھیں جب تک کہ وہ رک نہ جائے۔
   • اگر دستیاب ہو تو بصری سوراخ کا استعمال کرتے ہوئے مکمل اندراج کی تصدیق کریں۔
2. ٹول میں پوزیشن:
   • لگ بیرل کو صحیح طریقے سے منتخب اور انسٹال شدہ ڈائی میں رکھیں
   • پہلی کرمپ مقام کو سیدھ میں کریں، عام طور پر زبان کے سرے کے قریب
3. Crimp انجام دیں:
   • کرمپ کرنے کے لیے ٹول کو چالو کریں، اس بات کو یقینی بناتے ہوئے کہ ٹول اپنا مکمل چکر مکمل کر لے
   • ایک سے زیادہ crimps کے لیے، زبان کے قریب سے شروع کریں اور تار کے اندراج کے اختتام کی طرف کام کریں۔
   • کارخانہ دار کی ہدایات کے مطابق کرمپس کو یکساں طور پر جگہ دیں۔
   • مطلوبہ کرمپس کی تعداد اکثر لگ پر یا ٹولنگ چارٹ میں ظاہر کی جاتی ہے۔
4. پوسٹ کرمپ:
   • آلے سے لگ کو ہٹا دیں۔
   • ایلومینیم کنکشن کے لیے، کسی بھی اضافی روکنے والے مرکب کو صاف کریں۔

مکینیکل ٹائٹننگ (سیٹ سکرو لگز)

1. کنڈکٹر داخل کریں۔:
   • تیار کنڈکٹر کو مکمل طور پر لگ بیرل میں رکھیں
2. تفصیلات کو سخت کریں۔:
   • ایک کیلیبریٹڈ ٹارک ٹول کا استعمال کرتے ہوئے، مینوفیکچرر کی طرف سے بیان کردہ عین مطابق ٹارک کو سخت کریں۔
   • انڈر ٹارکنگ سے کنکشن ٹوٹ جاتے ہیں۔
   • زیادہ ٹارکنگ کنڈکٹر یا لگ تھریڈز کو نقصان پہنچا سکتی ہے۔

شیئر بولٹ کی تنصیب

1. کنڈکٹر داخل کریں۔:
   • کنڈکٹر کو مکمل طور پر بیرل میں داخل کریں۔
2. قینچ تک سخت کریں۔:
   • بولٹ کے سر کو اس وقت تک سخت کریں جب تک کہ یہ پہلے سے طے شدہ ٹارک پر کتر نہ جائے۔
   • کترنے والا سر اس بات کی تصدیق کرتا ہے کہ تنصیب کا مناسب ٹارک حاصل کر لیا گیا ہے۔

موصلیت اور تحفظ

1. گرمی سکڑنے کی درخواست:
   • غیر موصل لگ کے لیے، مناسب گرمی سکڑنے والی نلیاں لگائیں۔
   • بیرل کو مکمل طور پر ڈھانپنے اور کیبل کی موصلیت پر پھیلانے کے لیے نلیاں لگائیں۔
   • گرمی کو یکساں طور پر لگائیں جب تک کہ نلیاں پوری طرح سکڑ نہ جائیں اور کوئی چپکنے والی استر بہہ نہ جائے۔
2. موصل ٹیپ کی درخواست (متبادل):
   • 50% اوورلیپ کے ساتھ اعلیٰ معیار کا برقی ٹیپ لگائیں۔
   • ہتھیلی سے لے کر کیبل کی موصلیت کے اوپر تک کوریج کو بڑھائیں۔
   • بیرونی ایپلی کیشنز کے لیے، UV مزاحم ٹیپ کی آخری تہہ شامل کریں۔

پوسٹ انسٹالیشن معائنہ

1. بصری معائنہ:
   • مناسب کرمپ اخترتی اور یکساں کمپریشن کی جانچ کریں۔
   • لگ بیرل پر نقوش شدہ ڈائی انڈیکس نمبر تلاش کریں۔
   • اس بات کو یقینی بنائیں کہ بیرل کے باہر کوئی تار نظر نہیں آتا ہے۔
   • ایلومینیم کنکشن کے لیے، بیرل کے منہ میں روکنے والے کے ثبوت کی جانچ کریں۔
2. مکینیکل ٹیسٹنگ:
   • پل ٹیسٹ: کنکشن محفوظ ہونے کو یقینی بنانے کے لیے آہستہ سے ٹگ کریں۔
   • سیٹ سکرو کنکشن کے لیے، تصدیق کریں کہ پیچ سخت ہیں۔
3. الیکٹریکل ٹیسٹنگ (جب ممکن ہو):
   • کم مزاحمت والے اوہم میٹر کے ساتھ مزاحمت کی سطحوں کی تصدیق کریں۔
   • تھرمل امیجنگ توانائی سے پہلے ممکنہ گرم مقامات کی شناخت کر سکتی ہے۔

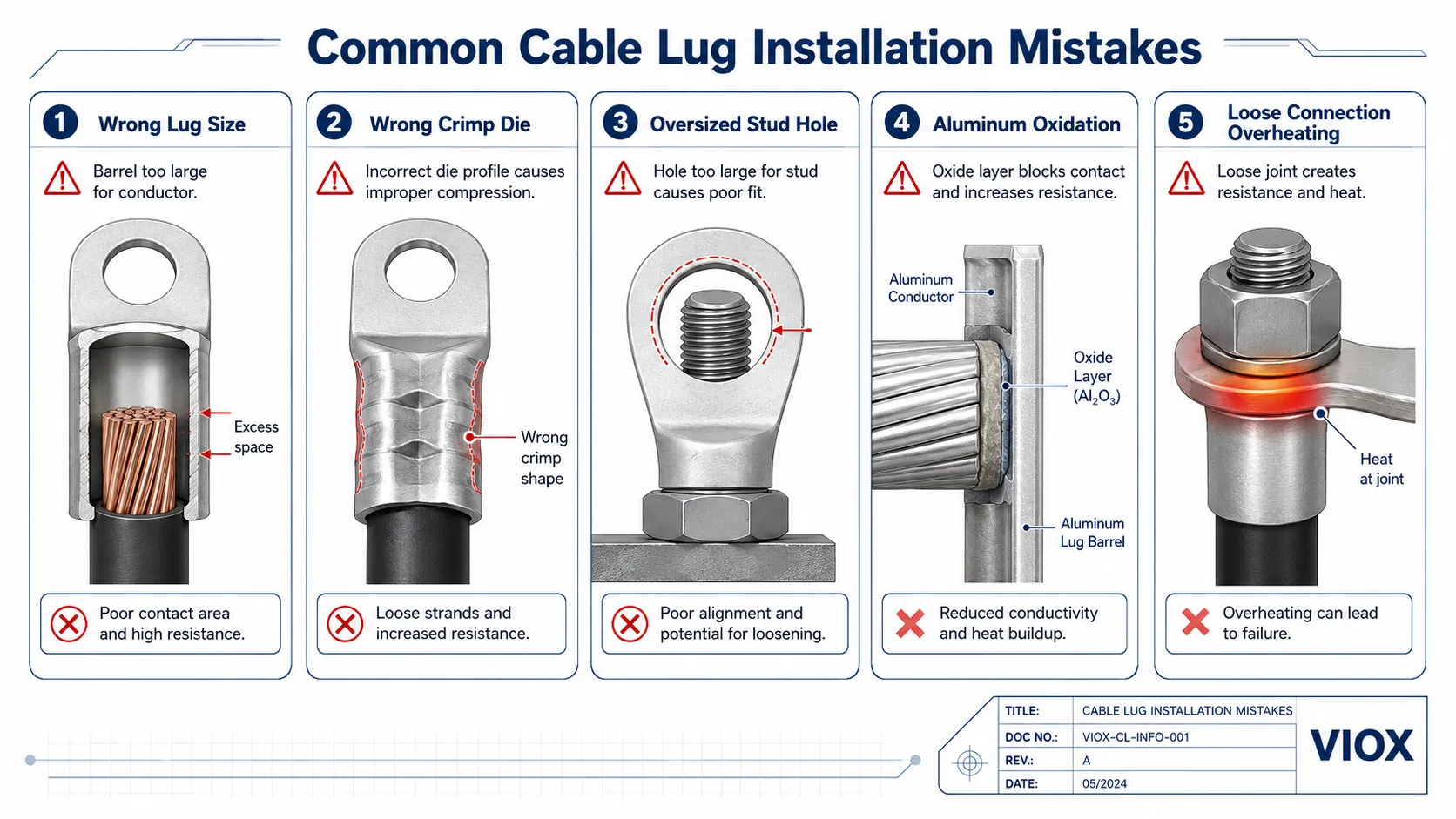

لاک واشرز یا تھریڈ لاک کرنے والے مرکبات پر غور کریں۔

• زیادہ گرم ہونا:
  • وجہ: چھوٹا لگنا، ناقص کنکشن، ضرورت سے زیادہ کرنٹ
  • حل: مناسب سائز کی تصدیق کریں، کنکشن دوبارہ بنائیں، موجودہ سطحوں کو چیک کریں۔
• جسمانی نقصان:
  • وجہ: تنصیب کے دوران اثر، رگڑ، ضرورت سے زیادہ طاقت
  • حل: خراب لگوں کو تبدیل کریں، بے نقاب کنکشن کی حفاظت کریں۔

سیفٹی کے تحفظات

برقی رابطوں کے ساتھ کام کرنا حفاظتی پروٹوکول کی سختی سے پابندی کا مطالبہ کرتا ہے:

• پاور آئسولیشن: برقی کنکشن پر کام کرنے سے پہلے ہمیشہ بجلی منقطع کریں۔
• مناسب ٹولز: موجود وولٹیج کی سطح کے لیے درجہ بند موصل ٹولز کا استعمال کریں۔
• ذاتی حفاظتی سامان: جب ضروری ہو تو مناسب PPE پہنیں بشمول موصلیت والے دستانے۔
• ریگولیٹری تعمیل: مناسب ختم کرنے کے حوالے سے مقامی برقی کوڈز اور معیارات پر عمل کریں۔
• دستاویزی: تنصیبات کے ریکارڈ کو برقرار رکھیں، خاص طور پر تجارتی یا صنعتی ترتیبات میں۔

کیبل لگ کے معیارات اور سرٹیفیکیشن

معیاری کیبل لگز صنعت کے مختلف معیارات کے مطابق ہیں:

• UL (انڈر رائٹرز لیبارٹریز): حفاظت اور کارکردگی کی ضروریات کو یقینی بناتا ہے۔
• CSA (کینیڈین سٹینڈرڈز ایسوسی ایشن): UL کی طرح کینیڈین سرٹیفیکیشن
• IEC (بین الاقوامی الیکٹرو ٹیکنیکل کمیشن): برقی اجزاء کے لیے بین الاقوامی معیارات
• NEMA (نیشنل الیکٹریکل مینوفیکچررز ایسوسی ایشن): برقی آلات کے لیے صنعتی معیارات
• IEEE (انسٹی ٹیوٹ آف الیکٹریکل اینڈ الیکٹرانکس انجینئرز): برقی نظاموں کے لیے تکنیکی معیارات

کیبل لگز خریدتے وقت، معیار اور حفاظت کو یقینی بنانے کے لیے ان سرٹیفیکیشنز کو تلاش کریں۔

نتیجہ: طویل مدتی کنکشن کی وشوسنییتا کو یقینی بنانا

کیبل لگز سادہ اجزاء کی طرح لگ سکتے ہیں، لیکن یہ برقی نظام کی حفاظت اور کارکردگی میں اہم کردار ادا کرتے ہیں۔ مناسب لگ کی قسم کا انتخاب کرکے، اسے صحیح طریقے سے انسٹال کرکے، اور باقاعدگی سے دیکھ بھال کرکے، آپ قابل اعتماد برقی کنکشن کو یقینی بناسکتے ہیں جو آنے والے سالوں تک صحیح طریقے سے کام کریں گے۔

یاد رکھیں کہ بجلی کے کنکشن صرف اتنے ہی اچھے ہوتے ہیں جتنے کہ ان کے کمزور ترین نقطہ، اور ٹرمینل کنکشن اکثر برقی نظام کے سب سے زیادہ کمزور حصے ہوتے ہیں۔ معیاری کیبل لگز اور تنصیب کی مناسب تکنیکوں میں سرمایہ کاری نظام کی وشوسنییتا، حفاظت اور لمبی عمر میں منافع دیتا ہے۔

چاہے آپ DIY ہوم پروجیکٹ پر کام کر رہے ہوں یا صنعتی برقی نظام کو ڈیزائن کر رہے ہوں، اس گائیڈ میں دی گئی معلومات آپ کو کیبل ختم کرنے کے بارے میں باخبر فیصلے کرنے اور بہترین ممکنہ نتائج حاصل کرنے میں مدد کرے گی۔

متعلقہ

کیبل گوش

کاپر لگ بنانے والا
