الیکٹریکل ڈیریٹنگ کو سمجھنا: محفوظ تنصیبات کے لیے یہ کیوں ضروری ہے
الیکٹریکل ڈیریٹنگ ایک موصل کی کرنٹ لے جانے کی صلاحیت (ایمپیسٹی) میں منظم کمی ہے تاکہ حقیقی دنیا کے تنصیب کے حالات کو مدنظر رکھا جا سکے جو معیاری جانچ کے ماحول سے مختلف ہوں۔ جب کیبلز زیادہ درجہ حرارت پر، اونچائی پر، یا دوسرے موصلوں کے ساتھ بنڈل میں چلتی ہیں، تو ان کی حرارت کو ختم کرنے کی صلاحیت نمایاں طور پر کم ہو جاتی ہے۔ مناسب ڈیریٹنگ حسابات کے بغیر، تنصیبات کو سنگین خطرات کا سامنا کرنا پڑتا ہے: قبل از وقت موصلیت کی ناکامی،, سرکٹ بریکر ناگوار ٹرپنگ، آگ لگنے کے خطرات، اور NEC آرٹیکل 310.15 اور IEC 60364-5-52 معیارات کی عدم تعمیل۔.
B2B پیشہ ور افراد کے لیے جو انسٹال کر رہے ہیں ای وی چارجنگ انفراسٹرکچر, ، سولر اریز، یا صنعتی الیکٹریکل سسٹم، ڈیریٹنگ عوامل کو سمجھنا اختیاری نہیں ہے—یہ حفاظت، کوڈ کی تعمیل، اور سسٹم کی لمبی عمر کے لیے ایک بنیادی ضرورت ہے۔ یہ ماسٹر گائیڈ آپ کو درست ڈیریٹنگ عوامل کا حساب لگانے اور کسی بھی تنصیب کے منظر نامے کے لیے موصلوں کا درست سائز دینے کے لیے درکار تکنیکی فریم ورک فراہم کرتا ہے۔.
سیکشن 1: درجہ حرارت ڈیریٹنگ عوامل
محیطی ہوا کے درجہ حرارت کی اصلاح
معیاری حوالہ جاتی حالات ہوا میں نصب کیبلز کے لیے 30°C (86°F) کے محیطی درجہ حرارت کو فرض کریں۔ جب اصل درجہ حرارت اس بنیادی لائن سے تجاوز کر جاتا ہے، تو NEC ٹیبل 310.15(B)(1) یا IEC 60364-5-52 ٹیبل B.52.14 کے مطابق موصل کی ایمپیسٹی کو کم کرنا چاہیے۔.
عام موصلیت کی اقسام کے لیے اہم درجہ حرارت ڈیریٹنگ عوامل:
| محیطی درجہ حرارت | پی وی سی موصلیت (70°C) | ایکس ایل پی ای/ای پی آر موصلیت (90°C) |
|---|---|---|
| 30°C (86°F) | 1.00 | 1.00 |
| 35°C (95°F) | 0.94 | 0.96 |
| 40°C (104°F) | 0.87 | 0.91 |
| 45°C (113°F) | 0.79 | 0.87 |
| 50°C (122°F) | 0.71 | 0.82 |
| 55°C (131°F) | 0.61 | 0.76 |
حقیقی دنیا کی ایپلی کیشن: تجارتی چھتوں پر شمسی تنصیبات موسم گرما میں معمول کے مطابق 50-55°C محیطی درجہ حرارت کا تجربہ کرتی ہیں۔ ایک 10 AWG تانبے کا THHN موصل جو 30°C پر 40A کے لیے ریٹیڈ ہے، صرف 32.8A (40A × 0.82) تک گر جاتا ہے 50°C پر—ایک 18% کمی جو کم سائز کے موصلوں پر اوورلوڈ کر سکتی ہے۔.
زیر زمین کیبلز کے لیے مٹی کے درجہ حرارت کی اصلاح
زیر زمین تنصیبات کو مختلف تھرمل چیلنجز کا سامنا ہے۔ IEC 60287 اور NEC معیارات حوالہ دیتے ہیں 20°C (68°F) مٹی کا درجہ حرارت دفن کیبلز کے لیے بنیادی لائن کے طور پر۔.
مٹی کے درجہ حرارت کی اصلاح کے عوامل:
| مٹی کا درجہ حرارت | اصلاحی عنصر (تمام موصلیت کی اقسام) |
|---|---|
| 20°C (68°F) | 1.00 |
| 25°C (77°F) | 0.96 |
| 30°C (86°F) | 0.92 |
| 35°C (95°F) | 0.87 |
| 40°C (104°F) | 0.82 |
| 45°C (113°F) | 0.77 |
| 50°C (122°F) | 0.71 |
دفن کی گہرائی بھی تھرمل کارکردگی کو متاثر کرتی ہے۔. 80 سینٹی میٹر کی گہرائی میں دفن کیبلز 50 سینٹی میٹر کی گہرائی والی کیبلز کے مقابلے میں تقریباً 4% بہتر حرارت کو ختم کرنے کا تجربہ کرتی ہیں، جس سے اصلاحی عنصر حاصل ہوتا ہے 0.96 جو جزوی طور پر مٹی کے زیادہ درجہ حرارت کو پورا کرتا ہے۔.
تھرمل موصلیت کے رابطے کے اثرات
جب کیبلز تھرمل موصلیت سے گزرتی ہیں یا گھری ہوئی ہوتی ہیں (جو عمارت میں داخل ہونے کے مقامات پر عام ہے)، تو حرارت کو ختم کرنا بری طرح متاثر ہوتا ہے۔ NEC 310.15(A)(3) اور IEC 60364-5-52 کے مطابق:
- کیبلز جو ≤100mm کے لیے تھرمل موصلیت کو چھوتی ہیں: کا عنصر لگائیں 0.89
- کیبلز جو >500mm کے لیے موصلیت سے گھری ہوئی ہیں: کا عنصر لگائیں 0.50 (50% کمی)
- موصل جگہوں میں رنگ فائنل سرکٹس: 2.5mm² سے 4mm² تک اپ سائزنگ کی ضرورت پڑ سکتی ہے
کے لیے رہائشی اور تجارتی سرکٹ بریکر ایپلی کیشنز, ، یہ اکثر نظر انداز کیا جانے والا عنصر سائزنگ کی اہم غلطیوں کا سبب بنتا ہے۔.
سیکشن 2: اونچائی ڈیریٹنگ عوامل
اونچائی الیکٹریکل آلات کو کیوں متاثر کرتی ہے
1,000 میٹر (3,300 فٹ) سے زیادہ اونچائی پر،, کم atmospheric دباؤ ہوا کی کثافت کو کم کرتا ہے، جس سے الیکٹریکل آلات کی کولنگ کی کارکردگی کم ہو جاتی ہے۔ کیبل کی سطحوں، ٹرانسفارمرز، اور سرکٹ بریکرز سے حرارت کا اخراج کم موثر ہو جاتا ہے، جس کے لیے صلاحیت میں کمی کی ضرورت ہوتی ہے۔.
IEC 60364-5-52 اور مینوفیکچرر کی وضاحتوں کے مطابق اونچائی کی اصلاح کے عوامل:
| اونچائی (میٹر) | اونچائی (فٹ) | پاور ڈیریٹنگ فیکٹر | وولٹیج ڈیریٹنگ فیکٹر |
|---|---|---|---|
| 0-1,000 | 0-3,300 | 1.00 | 1.00 |
| 1,000-1,500 | 3,300-4,900 | 0.99 | 1.00 |
| 1,500-2,000 | 4,900-6,600 | 0.97 | 0.99 |
| 2,000-3,000 | 6,600-9,800 | 0.94 | 0.98 |
| 3,000-4,000 | 9,800-13,100 | 0.90 | 0.97 |
| 4,000-5,000 | 13,100-16,400 | 0.86 | 0.95 |
پہاڑی تنصیبات کے لیے عملی مضمرات
کیس اسٹڈی: کولوراڈو میں 2,500 میٹر کی بلندی پر نصب ایک 22kW ای وی چارجنگ اسٹیشن کو ایک موصل کی ضرورت ہے جس کا سائز 120A ÷ 0.95 = 126.3A اونچائی ڈیریٹنگ کے بعد۔ یہ سطح سمندر کی تنصیبات کے مقابلے میں 5.3% صلاحیت میں کمی کی نمائندگی کرتا ہے۔.
آلات کے تحفظات:
- سرکٹ بریکرز کو اونچائی پر رکاوٹ ڈالنے کی صلاحیت میں کمی کا سامنا کرنا پڑ سکتا ہے
- ٹرانسفارمر کولنگ کی کارکردگی تقریباً کم ہو جاتی ہے 1% فی 100 میٹر 1,000m سے اوپر
- سوئچ گیئر اور پینل بورڈز کو مناسب کنویکشن کولنگ کے لیے بڑے انکلوژرز کی ضرورت ہوتی ہے
- VIOX صنعتی گریڈ سرکٹ بریکر 4,000m تک اونچائی معاوضہ کی درجہ بندی کو شامل کریں۔
نوٹ: مائع سے ٹھنڈا ہونے والا سامان جزوی طور پر کولنٹ کے درجہ حرارت کو کم کر کے اونچائی کے اثرات کی تلافی کر سکتا ہے، لیکن ہوا سے ٹھنڈا ہونے والے نظاموں کو ڈیریٹنگ ٹیبلز پر سختی سے عمل کرنے کی ضرورت ہوتی ہے۔.

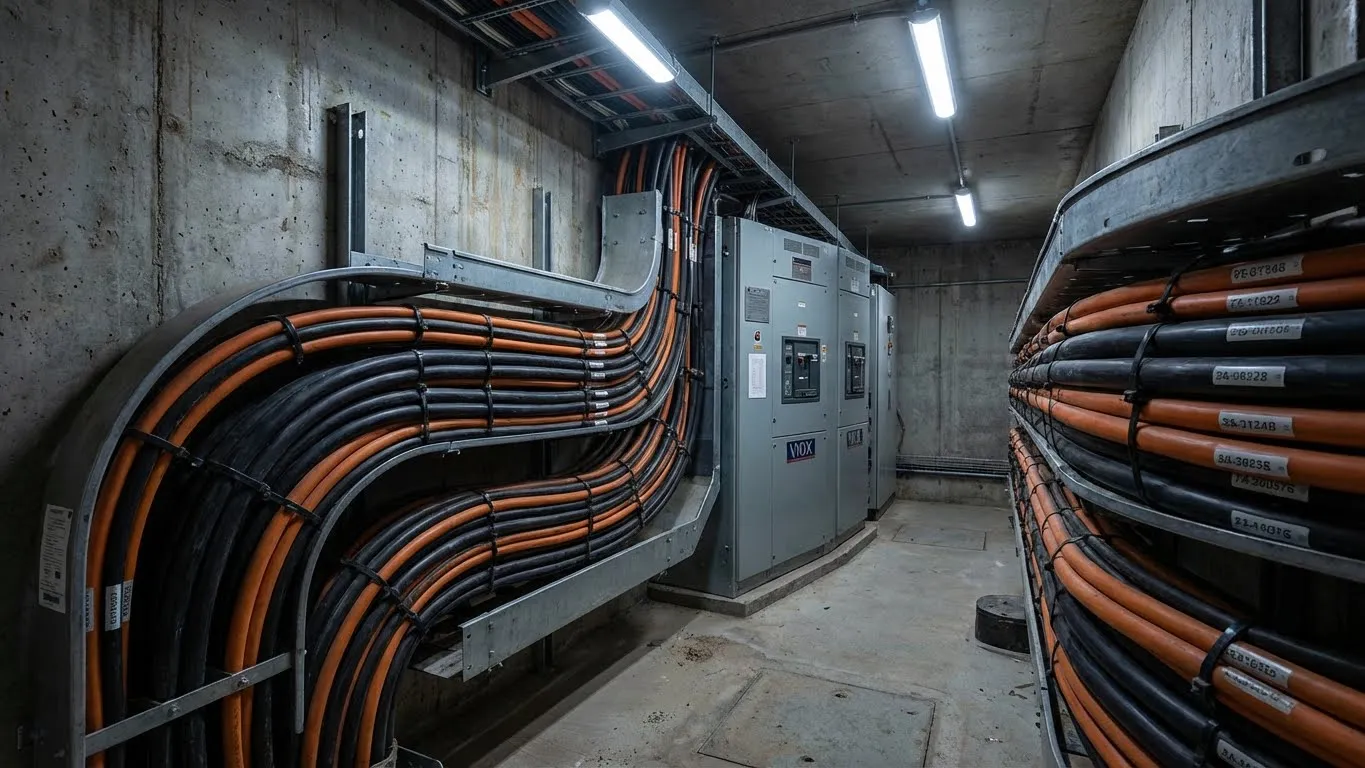

سیکشن 3: کیبل گروپنگ اور بنڈلنگ ڈیریٹنگ
ملٹی کیبل تنصیبات میں باہمی حرارتی اثرات
جب متعدد کرنٹ لے جانے والے کنڈکٹر ایک ہی ریس وے، کیبل ٹرے، یا زیر زمین خندق میں شریک ہوتے ہیں، تو وہ پیدا کرتے ہیں۔ باہمی حرارت جو ہر کیبل کی حرارت کو ختم کرنے کی صلاحیت کو متاثر کرتا ہے۔ اس رجحان کے لیے NEC ٹیبل 310.15(C)(1) اور IEC 60364-5-52 کے مطابق جارحانہ ڈیریٹنگ کی ضرورت ہے۔.
گروپنگ ڈیریٹنگ عوامل (NEC/IEC معیارات):
| کرنٹ لے جانے والے کنڈکٹرز کی تعداد | ایڈجسٹمنٹ فیکٹر | مؤثر ایمپیسٹی نقصان |
|---|---|---|
| 1-3 | 1.00 | 0% |
| 4-6 | 0.80 | 20% |
| 7-9 | 0.70 | 30% |
| 10-20 | 0.50 | 50% |
| 21-30 | 0.45 | 55% |
| 31-40 | 0.40 | 60% |
| 41+ | 0.35 | 65% |
اہم considerations:
- ہارمونک کرنٹ لے جانے والے نیوٹرل کنڈکٹرز کو کرنٹ لے جانے والے کنڈکٹرز کے طور پر شمار کیا جاتا ہے۔
- گراؤنڈنگ/بانڈنگ کنڈکٹرز کو گروپنگ ڈیریٹنگ کی طرف شمار نہیں کیا جاتا ہے۔
- کیبلز جو اپنی گروپڈ ریٹنگ کے <35% پر چل رہی ہیں انہیں شمار سے خارج کیا جا سکتا ہے۔
- مختصر گروپنگ کی لمبائی (<150mm² کے کنڈکٹرز کے لیے 3m) کو ڈیریٹنگ سے مستثنیٰ کیا جا سکتا ہے۔
تنصیب کے طریقہ کار کا اثر
کیبل ٹرے کی تنصیبات (NEC تنصیب کا طریقہ 12/13):
- سنگل لیئر، اسپیسڈ: سرکٹس کی اصل تعداد کے لیے گروپنگ فیکٹر لگائیں۔
- متعدد تہیں، چھوتی ہوئی: 2 تہوں کے لیے 0.70 فیکٹر، 3+ تہوں کے لیے 0.60 لگائیں۔
- محدود وینٹیلیشن والی ڈھکی ہوئی ٹرے: اضافی 0.95 کمی کا فیکٹر
زیر زمین ڈکٹ بینک کی تنصیبات:
- ٹریفوائل فارمیشن (3 فیز چھوتے ہوئے): سنگل سرکٹ کے لیے 0.80 فیکٹر، متعدد سرکٹس کے لیے 0.70۔
- 2× قطر کی اسپیسنگ کے ساتھ فلیٹ فارمیشن: 0.85 فیکٹر
- ایک ہی خندق میں متعدد کنڈوٹس: ترتیب کے لحاظ سے 0.70-0.60 فیکٹرز
کے لیے EV چارجنگ کیبل سائزنگ, ، گروپنگ ڈیریٹنگ خاص طور پر پارکنگ گیراج کی تنصیبات میں اہم ہے جہاں متعدد 7kW یا 22kW چارجرز مشترکہ ریس ویز میں شریک ہوتے ہیں۔.

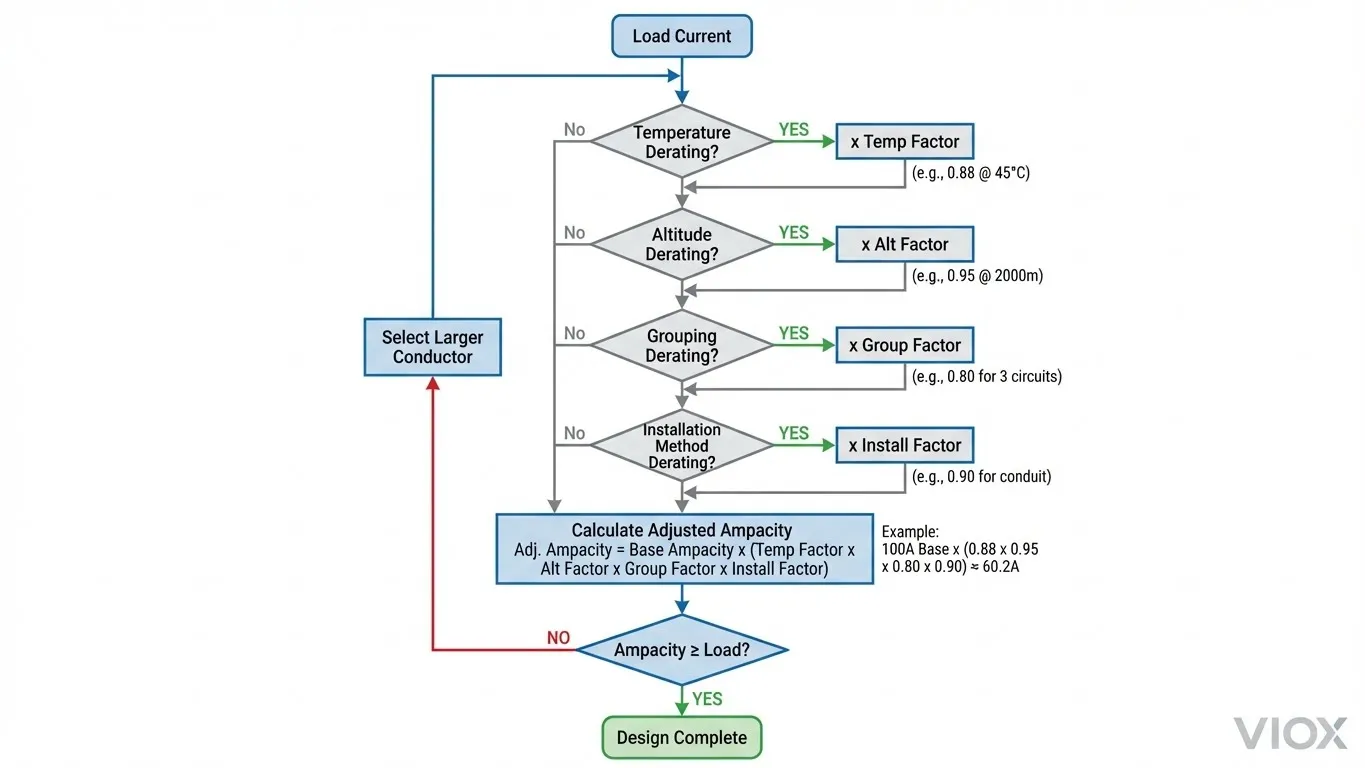

سیکشن 4: مشترکہ ڈیریٹنگ عوامل کا حساب لگانا
ضرب کا طریقہ کار
جب متعدد ڈیریٹنگ حالات بیک وقت موجود ہوں، تو عوامل کو ایک ساتھ ضرب دی جاتی ہے۔ حتمی ایڈجسٹ شدہ ایمپیسٹی کا تعین کرنے کے لیے:
ماسٹر فارمولا:
ایڈجسٹ شدہ ایمپیسٹی = بیس ایمپیسٹی × ٹیمپ فیکٹر × اونچائی فیکٹر × گروپنگ فیکٹر × تنصیب فیکٹر
مرحلہ وار حساب کتاب کا عمل:
- بیس ایمپیسٹی کی شناخت کریں۔ NEC ٹیبل 310.16 یا IEC کنڈکٹر ٹیبلز سے (NEC 110.14(C) کے مطابق ٹرمینل ریٹنگز کی بنیاد پر 75°C یا 90°C کالم استعمال کریں)
- اپنی مخصوص تنصیب کے لیے تمام قابل اطلاق ڈیریٹنگ عوامل کا تعین کریں۔ اپنی مخصوص تنصیب کے لیے
- عوامل کو ایک ساتھ ضرب دیں۔ مجموعی کمی حاصل کرنے کے لیے
- ایڈجسٹ شدہ ایمپیسٹی کا حساب لگائیں۔ اور لوڈ کی ضروریات سے موازنہ کریں۔
- اگر ایڈجسٹ شدہ ایمپیسٹی < مطلوبہ ایمپیسٹی ہے، تو کنڈکٹر کا سائز بڑھائیں اور دوبارہ حساب لگائیں۔
حقیقی دنیا کی مثال: سولر اریے DC کمبائنر
منظر نامہ: ایریزونا کے موسم گرما کے حالات میں 8 سولر سٹرنگز ایک چھت والے کمبائنر باکس کو فیڈ کر رہی ہیں۔
دیئے گئے پیرامیٹرز:
- لوڈ کرنٹ: 64A (8 سٹرنگز × 8A ہر ایک)
- بیس کنڈکٹر: 4 AWG کاپر THHN (85A @ 75°C, 95A @ 90°C)
- محیطی درجہ حرارت: 50°C (چھت کی نمائش)
- اونچائی: 1,100 میٹر
- کرنٹ لے جانے والے کنڈکٹرز کی تعداد: 16 (8 مثبت + 8 منفی)
- تنصیب: کیبل ٹرے، سنگل لیئر
حساب کتاب:
بیس ایمپیسٹی (90°C): 95A
نتیجہ: 4 AWG ہے۔ ناکافی (38.7A < 64A درکار ہے)۔ 1/0 AWG (150A بیس) آزمائیں:
ایڈجسٹڈ ایمپیسٹی = 150A × 0.82 × 0.99 × 0.50 = 60.8A
اب بھی ناکافی ہے۔. حتمی حل: 2/0 AWG (175A بیس):
ایڈجسٹڈ ایمپیسٹی = 175A × 0.82 × 0.99 × 0.50 = 70.9A ✓
یہ مثال ظاہر کرتی ہے کہ شمسی تنصیبات میں کم سائز کے کنڈکٹر کیوں عام ہیں—ڈیرٹنگ عوامل ایمپیسٹی کو کم کر سکتے ہیں۔ 60% یا اس سے زیادہ سخت حالات میں۔.
کمرشل ای وی چارجنگ اسٹیشن مثال
منظر نامہ: 22kW لیول 2 ای وی چارجر بینک کو زیر زمین فیڈر
دیئے گئے پیرامیٹرز:
- لوڈ کرنٹ: 96A (تین 32A چارجر)
- کنڈکٹر: 3 AWG کاپر XHHW-2 (115A @ 75°C, 130A @ 90°C)
- مٹی کا درجہ حرارت: 30°C
- دفن کی گہرائی: 0.8m
- خندق میں سرکٹس کی تعداد: 1 (3 کنڈکٹر + گراؤنڈ)
- مسلسل لوڈ فیکٹر: 1.25 (NEC 625.41 کے لیے ای وی آلات کے لیے 125% سائزنگ درکار ہے)
حساب کتاب:
بیس ایمپیسٹی (90°C): 130A
نتیجہ: 3 AWG ہے۔ ناکافی (114.8A < 120A)۔ حل: 2 AWG (150A بیس):
ایڈجسٹڈ ایمپیسٹی = 150A × 0.92 × 0.96 = 132.5A ✓
سمجھنا ای وی چارجرز کے لیے مناسب سرکٹ بریکر سائزنگ تمام ڈیرٹنگ عوامل کے اطلاق کے بعد کنڈکٹر ایمپیسٹی کو OCPD ریٹنگ کے ساتھ مربوط کرنے کی ضرورت ہے۔.
ڈیرٹنگ فیکٹر کوئیک ریفرنس ٹیبلز
مشترکہ درجہ حرارت اور گروپنگ ڈیرٹنگ
| منظرنامہ | ٹیمپ فیکٹر | گروپ فیکٹر | مشترکہ | مثال: 100A بیس → حتمی ایمپیسٹی |
|---|---|---|---|---|
| 3 کیبلز، 30°C | 1.00 | 1.00 | 1.00 | 100A |
| 6 کیبلز، 40°C | 0.91 | 0.80 | 0.73 | 73A |
| 9 کیبلز، 50°C | 0.82 | 0.70 | 0.57 | 57A |
| 15 کیبلز، 50°C + اونچائی 2000m | 0.82 | 0.50 | 0.39* | 39A |
*0.94 اونچائی فیکٹر شامل ہے (0.82 × 0.50 × 0.94 = 0.385)
تنصیب کے طریقہ کار کی بیس ریٹنگ کا موازنہ
| تنصیب کا طریقہ | رشتہ دار ایمپیسٹی | عام ایپلی کیشنز |
|---|---|---|
| آزاد ہوا میں سنگل کیبل | 1.00 (سب سے زیادہ) | اوور ہیڈ اسپین، ٹیسٹ سیٹ اپ |
| براہ راست سطح پر کلپ کیا گیا۔ | 0.95 | صنعتی دیواریں، ساختی ماؤنٹنگ |
| کنڈیوٹ/ٹرنکنگ میں (1-3 کیبلز) | 0.80 | عمارت کی وائرنگ، محفوظ رنز |
| کیبل ٹرے، سنگل لیئر | 0.75 | یوٹیلیٹی رومز، ڈیٹا سینٹرز |
| زمین میں براہ راست دفن | 0.70 | زیر زمین تقسیم |
| زیر زمین ڈکٹ میں | 0.65 | طویل فاصلے تک ترسیل |
اکثر پوچھے گئے سوالات
سوال 1: کیا مجھے ڈیرٹنگ عوامل لاگو کرنے کی ضرورت ہے اگر میری کیبل اپنی ریٹیڈ صلاحیت سے کم پر چلتی ہے؟
جی ہاں، ڈیریٹنگ فیکٹرز بوجھ کی فیصد سے قطع نظر لازمی ہیں۔ یہ ماحولیاتی حالات کی بنیاد پر کنڈکٹر کی زیادہ سے زیادہ محفوظ ایمپیسٹی کو ایڈجسٹ کرتے ہیں۔ اس کا واحد استثناء وہ کیبلز ہیں جو اپنی گروپڈ ریٹنگ کے 35% سے کم پر مختصر فاصلوں (<3m) پر چلتی ہیں، جنہیں IEC 60364-5-52 کے مطابق گروپنگ شمار سے خارج کیا جا سکتا ہے۔.
سوال 2: کیا میں THHN تار کے لیے 90°C ایمپیسٹی کالم استعمال کر سکتا ہوں اگر یہ 75°C ریٹیڈ سرکٹ بریکر پر ختم ہوتا ہے؟
حتمی سائزنگ کے فیصلے کے لیے نہیں۔ NEC 110.14(C) کے لیے ≤100A سرکٹس کے لیے کم ٹرمینل درجہ حرارت کی ریٹنگ (75°C) استعمال کرنے کی ضرورت ہے جب تک کہ آلات خاص طور پر 90°C کے لیے درج نہ ہوں۔ تاہم، آپ معلوم ڈیرٹنگ عوامل کا اطلاق کرتے وقت 90°C بیس ایمپیسٹی استعمال کریں، پھر تصدیق کریں کہ ڈیرٹیڈ نتیجہ 75°C ریٹنگ سے زیادہ نہیں ہے۔ یہ طریقہ محفوظ ٹرمینیشن کو یقینی بناتے ہوئے کنڈکٹر کی صلاحیت کو زیادہ سے زیادہ کرتا ہے۔.
سوال 3: میں مخلوط ڈیرٹنگ حالات کو کیسے سنبھالوں، جیسے کہ کیبلز جو جزوی طور پر دفن ہیں اور جزوی طور پر ہوا میں ہیں؟
لاگو کریں سب سے زیادہ محدود تنصیب کے اس حصے کے لیے ڈیرٹنگ فیکٹر جو تھرمل رکاوٹ بنتا ہے۔ مثال کے طور پر، اگر کیبل رن کا 80% آزاد ہوا میں ہے لیکن 20% تھرمل موصلیت سے گزرتا ہے، تو پورے سرکٹ کو موصل حصے کے لیے ڈیرٹیڈ کیا جانا چاہیے۔ قدامت پسند انجینئرنگ پریکٹس ہمیشہ پورے سرکٹ کی لمبائی کے لیے بدترین حالات کا استعمال کرنا ہے۔.
سوال 4: کیا مختصر کیبل رنز کے لیے کوئی استثناء ہے جن کے لیے مکمل ڈیرٹنگ کی ضرورت نہیں ہے؟
جی ہاں۔ NEC کے لیے استثناء کی اجازت دیتا ہے۔ نپلز (مختصر کنڈیوٹ سیکشن ≤600mm) جس میں کنڈکٹرز کی کوئی بھی تعداد ہو۔ IEC 60364-5-52 کنڈکٹر <150mm² کے لیے 1m سے کم یا کنڈکٹر ≥150mm² کے لیے 3m سے کم کیبل کی لمبائی کے لیے گروپنگ ڈیرٹنگ کو نظر انداز کرنے کی اجازت دیتا ہے۔ تاہم، درجہ حرارت اور اونچائی ڈیرٹنگ ہمیشہ کیبل کی لمبائی سے قطع نظر لاگو ہوتی ہے۔.
سوال 5: معدنی موصل (MI) کیبلز پر کون سے ڈیرٹنگ عوامل لاگو ہوتے ہیں؟
MI کیبلز (MIMS تعمیر) میں اعلی تھرمل کارکردگی ہوتی ہے اور اکثر ضرورت ہوتی ہے۔ کوئی ڈیرٹنگ نہیں۔ گروپ بندی کے لیے جب دوسرے کیبل اقسام کے ساتھ رابطے میں نہ ہوں۔ تاہم، درجہ حرارت اور اونچائی کے لحاظ سے کمی اب بھی لاگو ہوتی ہے۔ معدنی موصل کنڈکٹرز پر مخصوص رہنمائی کے لیے مینوفیکچرر کی تصریحات اور AS/NZS 3008.1 یا IEC 60702 سے رجوع کریں۔.
سوال 6: ہارمونکس ڈیریٹنگ کی ضروریات کو کیسے متاثر کرتے ہیں؟
تیسرے ہارمونک کرنٹ نیوٹرل کنڈکٹرز میں اضافی I²R نقصانات پیدا کرتے ہیں، جس کی وجہ سے گروپ بندی ڈیریٹنگ کے مقاصد کے لیے نیوٹرل کو کرنٹ لے جانے والا کنڈکٹر شمار کرنا ضروری ہے۔ اہم غیر لکیری بوجھ (VFDs، LED ڈرائیورز، الیکٹرانک بیلسٹ) والی تنصیبات میں، ہارمونک کرنٹ مواد کے لیے ضروری ہو سکتا ہے کہ نیوٹرل کنڈکٹرز کو فیز کنڈکٹرز کے 200% سائز کا بنایا جائے اور اس کے مطابق ڈیریٹنگ ایڈجسٹمنٹ کی جائے۔.
سوال 7: کیا میں ڈیریٹنگ فیکٹرز لگانے کے بجائے کنڈکٹر کا سائز بڑا کر کے زیادہ محیطی درجہ حرارت کی تلافی کر سکتا ہوں؟
نہیں۔ آپ کو لازمی طور پر ہمیشہ مناسب ڈیریٹنگ فیکٹرز لگائیں کنڈکٹر کی ایڈجسٹ ایمپیسٹی کا تعین کرنے کے لیے، پھر ایک کنڈکٹر سائز منتخب کریں جہاں ایڈجسٹ ایمپیسٹی لوڈ کی ضرورت کو پورا کرے یا اس سے تجاوز کرے۔ مناسب حساب کے بغیر محض سائز بڑا کرنا NEC کے طریقہ کار کی خلاف ورزی کرتا ہے اور اس کے نتیجے میں اب بھی کم سائز کے کنڈکٹرز ہو سکتے ہیں۔ ڈیریٹنگ فیکٹرز طبیعیات پر مبنی تھرمل حدود کو مدنظر رکھتے ہیں جنہیں نظر انداز نہیں کیا جا سکتا۔.
نتیجہ: مناسب ڈیریٹنگ کے ذریعے انجینئرنگ میں مہارت
برقی حفاظت، کوڈ کی تعمیل، اور نظام کی لمبی عمر کے لیے درست ڈیریٹنگ حسابات غیر گفت و شنید ہیں۔ اس گائیڈ میں موجود مثالیں ظاہر کرتی ہیں کہ حقیقی دنیا کی تنصیبات کو عام طور پر معیاری ٹیبل ویلیوز کے مقابلے میں 40-60% ایمپیسٹی میں کمی کا سامنا کرنا پڑتا ہے—ایک ایسی حقیقت جس کے لیے سخت انجینئرنگ تجزیہ کی ضرورت ہے۔.
پیشہ ورانہ تنصیبات کے لیے بہترین طریقے:
- ڈیریٹنگ حسابات کے لیے ہمیشہ سب سے زیادہ کنڈکٹر درجہ حرارت کی درجہ بندی (90°C) کو نقطہ آغاز کے طور پر استعمال کریں
- ٹرمینل درجہ حرارت کی درجہ بندی کی تصدیق کریں اور NEC 110.14(C) کے مطابق حتمی انتخاب کو ایڈجسٹ کریں
- اپنے حسابات میں لاگو تمام ڈیریٹنگ فیکٹرز کی دستاویز کریں معائنہ کی تعمیل کے لیے
- مستقبل کے لوڈنگ پر غور کریں اور جہاں قابل اطلاق ہو 125% مسلسل لوڈ فیکٹرز لگائیں
- VIOX جیسے مینوفیکچررز سے معیاری سرکٹ پروٹیکشن کی وضاحت کریں جو اونچائی سے معاوضہ شدہ درجہ بندی اور تھرمل میگنیٹک درستگی فراہم کرتے ہیں
VIOX الیکٹرک کی جامع لائن صنعتی سرکٹ بریکرز اور پروٹیکشن ڈیوائسز تھرمل مینجمنٹ سسٹمز کے ساتھ انجنیئرڈ ہیں جو -40°C سے +70°C تک کے درجہ حرارت کی حدود اور 4,000 میٹر تک کی اونچائیوں پر کارکردگی کو برقرار رکھتے ہیں۔ ہماری تکنیکی سپورٹ ٹیم شمسی، EV چارجنگ، اور دنیا بھر میں صنعتی تنصیبات کے لیے ایپلیکیشن کے لحاظ سے مخصوص ڈیریٹنگ رہنمائی فراہم کرتی ہے۔.
جب تصریح کی درستگی اہمیت رکھتی ہے، تو مناسب ڈیریٹنگ کوئی حساب نہیں ہے—یہ حفاظت کے لیے ایک عزم ہے۔. اپنے اگلے پروجیکٹ پر تکنیکی مشاورت کے لیے، VIOX الیکٹرک کی انجینئرنگ ٹیم سے رابطہ کریں یا ہمارے مکمل سرکٹ پروٹیکشن حل کو دریافت کریں.
