Jawapan Pantas: Kotak Penggabung AC lwn Kotak Penggabung DC
An kotak penggabung AC menggabungkan output arus ulang-alik daripada berbilang penyongsang (inverter), penyongsang mikro, atau cawangan penyongsang sebelum disalurkan ke panel agihan AC, papan suis, suis gear, pengubah, atau titik sambungan grid.
A kotak penggabung DC menggabungkan output arus terus daripada rentetan PV sebelum penyongsang. Ia biasanya merangkumi fius rentetan atau pemutus litar DC, perlindungan lonjakan DC, bar bas positif dan negatif, pengasing atau pemutus DC, terminal pembumian, dan kadangkala pemantauan rentetan.
Perbezaannya bukan sekadar pada kedudukan kotak tersebut. Ia mengubah reka bentuk perlindungan:
Kotak penggabung DC mesti mengendalikan voltan DC PV, kekutuban, arus songsang, dan arka DC yang berterusan. Kotak penggabung AC mesti mengendalikan perlindungan cawangan AC, pengagregatan output penyongsang, kadaran litar pintas, susunan neutral/bumi, dan keperluan pemutus atau suis gear AC.
Pengambilan Utama
- Kotak penggabung DC digunakan sebelum penyongsang. Ia menggabungkan rentetan PV pada bahagian DC.
- Kotak penggabung AC digunakan selepas penyongsang (inverter). Ia menggabungkan output AC daripada penyongsang rentetan (string inverters), penyongsang mikro (microinverters), atau kumpulan penyongsang.
- Perlindungan DC tidak sama dengan perlindungan AC. Fius DC, pemutus litar DC, SPD DC, dan pengasing DC mestilah dipilih mengikut voltan dan kekutuban PV.
- Suis gear penggabung AC adalah perkara biasa dalam sistem yang lebih besar. Berbilang output penyongsang boleh menyalurkan kuasa ke papan suis AC, suis gear, atau panel penggabung semula.
- Sistem penyongsang mikro sering menggunakan penggabungan AC. Setiap penyongsang mikro menukarkan DC modul kepada AC yang serasi dengan grid, jadi penggabungan berlaku pada bahagian AC.
- Jangan memilih berdasarkan saiz kepungan (enclosure) sahaja. Susun atur kabel, voltan, arus, penarafan SCCR/litar pintas, jenis SPD, pembumian, pelabelan, dan piawaian adalah penting.

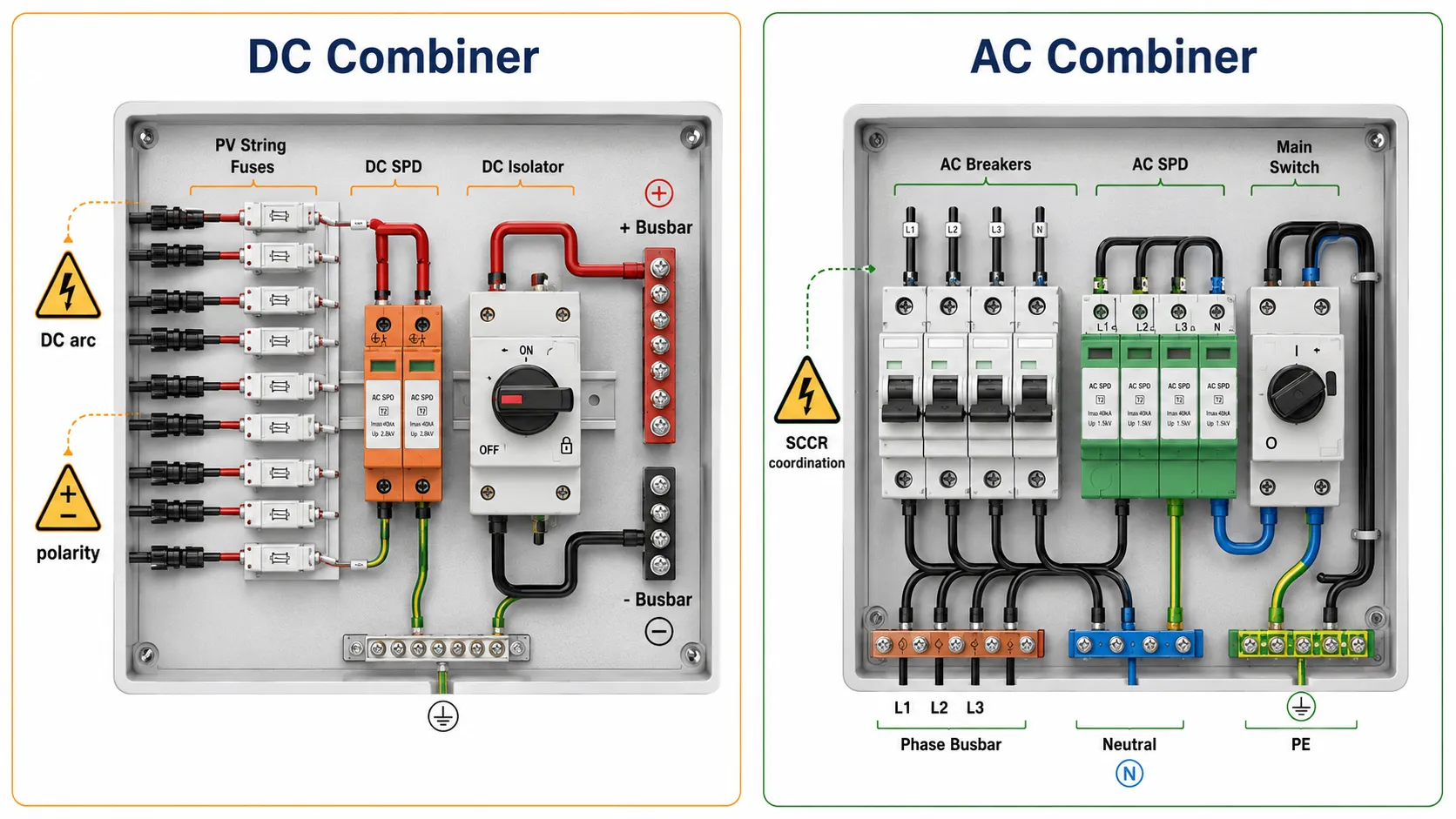

Jadual Perbandingan Kotak Penggabung (Combiner Box) AC dan DC
| item | Kotak Penggabung DC | Kotak Penggabung AC |
|---|---|---|
| Lokasi | Antara rentetan PV dan input DC penyongsang (inverter) | Antara output penyongsang dan pengagihan AC/sambungan grid |
| Jenis semasa | Arus terus | Arus ulang-alik |
| Tujuan utama | Menggabungkan litar DC rentetan PV | Menggabungkan litar output penyongsang AC |
| Input biasa | Rentetan PV | Inverter rentetan, mikroinverter, litar cawangan inverter |
| Output biasa | Input DC inverter | Panel AC, suis gear AC, transformer, sambungan grid |
| Peranti perlindungan | Fius gPV, MCB/MCCB DC, pengasing DC, SPD DC | Pemutus litar AC, suis AC, SPD AC, pemeteran, busbar |
| Susun atur bar bas | Positif, negatif, PE/bumi | Busbar fasa, neutral jika diperlukan, PE/bumi |
| Risiko teknikal utama | Arka DC, ralat kekutuban, arus songsang, voltan lampau PV | Arus kerosakan AC, suapan balik penyongsang, penyelarasan, kadaran suis |
| Aplikasi tipikal | Tatasusunan PV penyongsang rentetan, rentetan PV utiliti, pengumpulan DC | Penyongsang mikro, berbilang penyongsang rentetan, bumbung komersial, ladang solar |
| Istilah carian lazim | Kotak penggabung DC, kotak penggabung solar | Kotak penggabung AC, panel penggabung AC, suis gear penggabung AC |

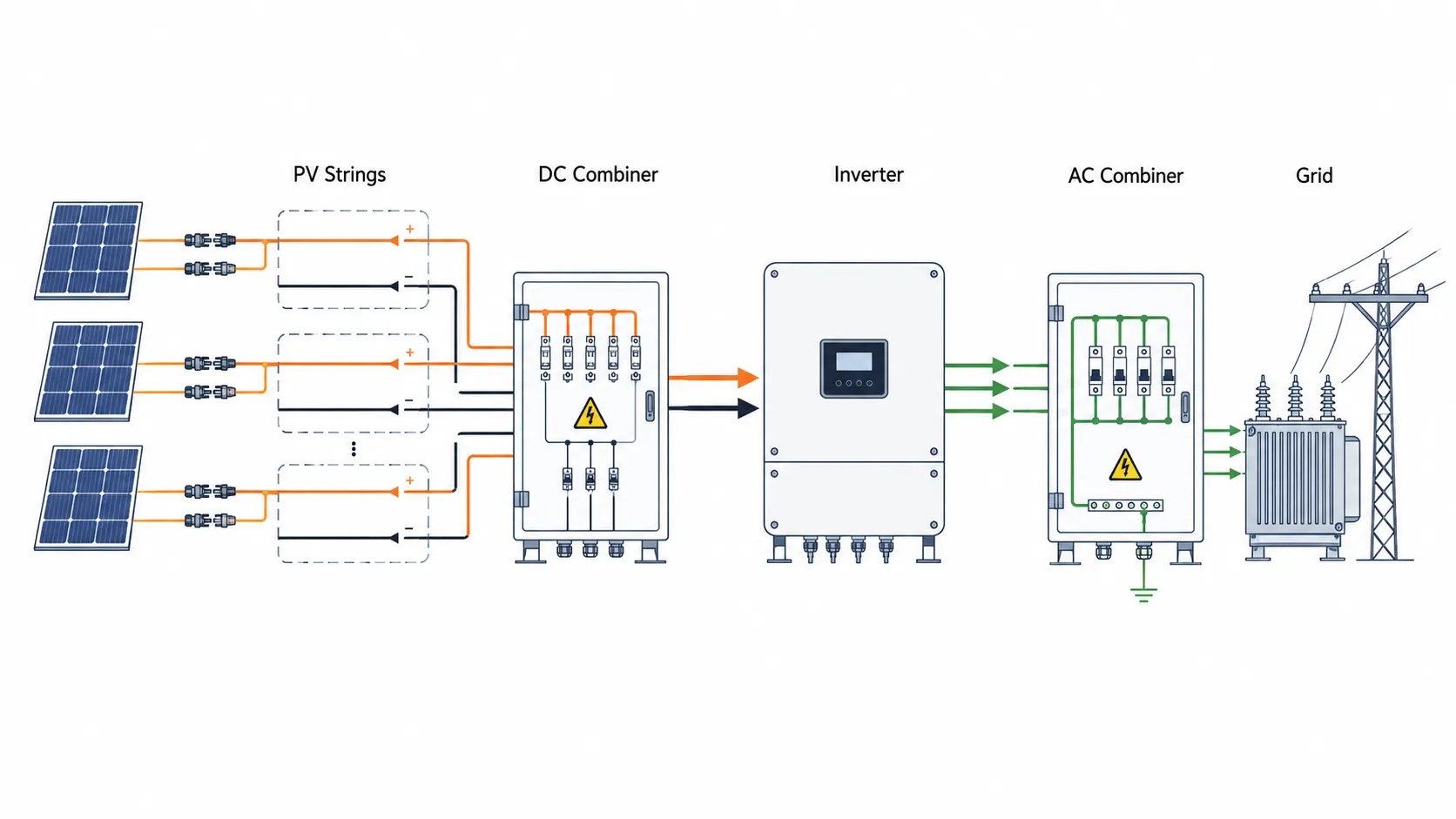

Di mana setiap kotak ditempatkan dalam sistem PV solar
Sistem penyongsang rentetan yang dipermudahkan kelihatan seperti ini:
Modul PV
Sistem penyongsang mikro kelihatan berbeza:
Modul PV
Itulah sebabnya kotak penggabung DC biasanya dikaitkan dengan seni bina penyongsang rentetan, manakala kotak penggabung AC adalah perkara biasa dalam sistem penyongsang mikro, sistem komersial berbilang penyongsang, dan pengagregatan output penyongsang skala utiliti.
Apakah itu Kotak Penggabung DC?

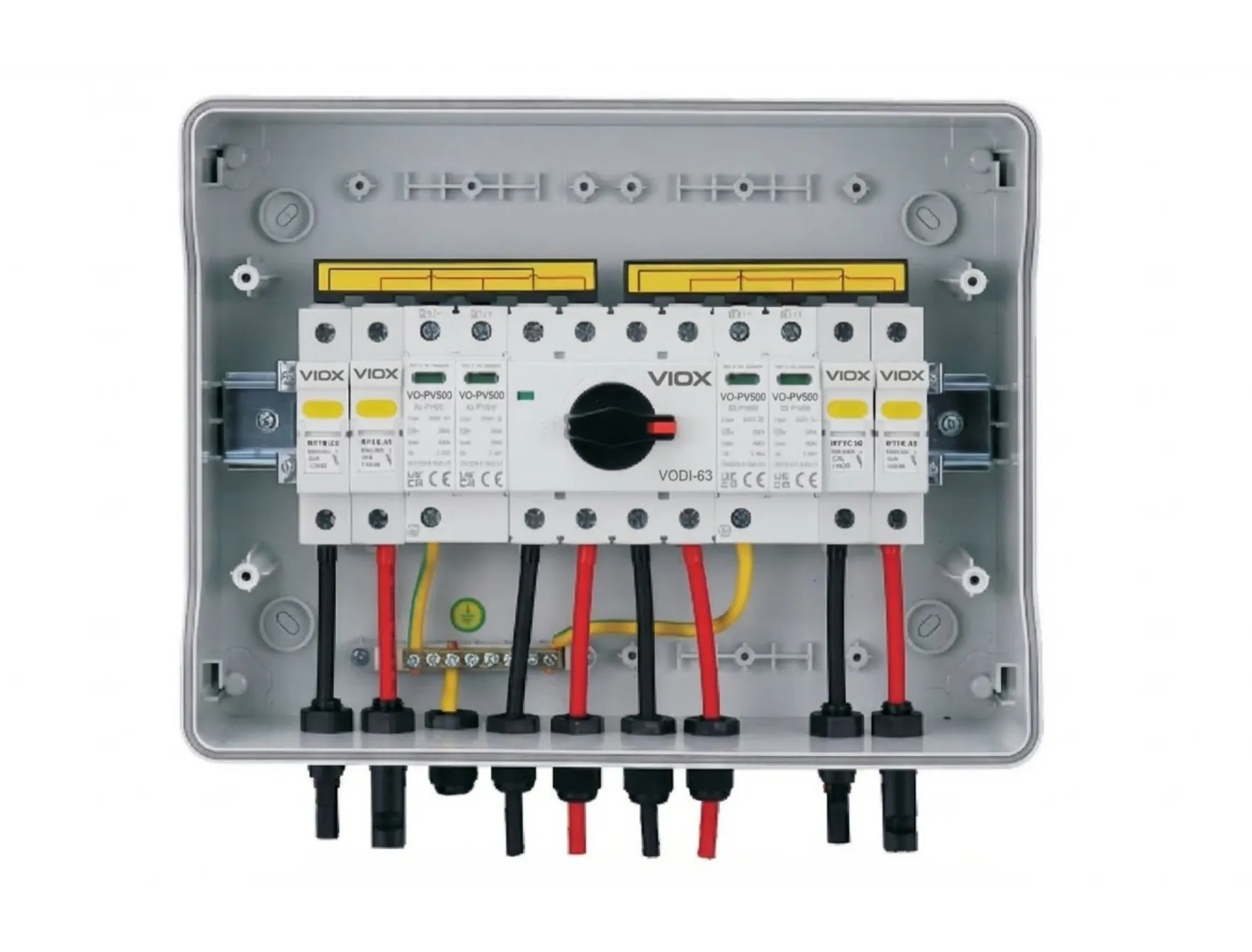

A kotak penggabung DC ialah kotak perlindungan dan pengumpulan PV yang dipasang pada bahagian DC sistem solar. Ia menggabungkan berbilang rentetan PV kepada litar keluaran yang lebih sedikit sebelum penyongsang.
Komponen tipikal termasuk:
- fius rentetan PV atau pemutus litar DC
- busbar positif
- busbar negatif
- Peranti pelindung lonjakan DC
- pengasing DC atau pemutus sambungan
- terminal pembumian atau PE
- modul pemantauan rentetan jika diperlukan
- kelenjar kabel atau penyambung PV
- kepungan luar
- label amaran dan label kekutuban
kotak penggabung DC sering digunakan apabila:
- satu penyongsang mempunyai berbilang input rentetan PV
- berbilang rentetan perlu dilindungi secara individu
- pemantauan rentetan diperlukan
- laluan kabel DC yang panjang memerlukan pengumpulan yang teratur
- perlindungan lonjakan DC diperlukan berhampiran tatasusunan
- pasukan penyelenggaraan memerlukan titik pengasingan DC yang jelas
Untuk asas yang lebih luas, lihat VIOX Panduan kotak penggabung PV.
Apakah Kotak Penggabung AC?
An kotak penggabung AC menggabungkan litar keluaran AC daripada berbilang penyongsang atau cawangan penyongsang mikro. Ia dipasang selepas DC telah ditukar kepada AC.
Komponen tipikal termasuk:
- pemutus litar AC atau MCCB
- bar bas AC
- pemutus atau suis AC utama
- AC SPD
- bar neutral di mana perlu
- Bar PE/pembumian
- peranti pemeteran atau pemantauan
- blok terminal
- kelenjar kabel
- kandang
- label litar
Kotak penggabung AC lazimnya terdapat dalam:
- sistem solar mikroinverter
- sistem PV bumbung komersial dengan berbilang penyongsang
- loji PV utiliti dengan banyak output penyongsang
- bilik penyongsang
- panel penggabung semula AC
- Papan suis penggabung AC
- Suis gear penggabung AC
Dalam sistem PV yang besar, istilah Suis gear penggabung AC atau Penggabung semula AC (AC recombiner) sering digunakan apabila peralatan tersebut lebih besar daripada kotak kecil. Ia mungkin merangkumi pemutus litar yang lebih besar, pemeteran, geganti pelindung, bar bas, transformer arus, dan penyepaduan dengan suis gear voltan rendah.
Kotak Penggabung AC lwn Suis Gear Penggabung AC lwn Penggabung Semula AC
Istilah-istilah ini berkaitan, tetapi ia tidak selalunya merujuk kepada saiz peralatan yang sama.
| Istilah | Maksud Praktikal | Penggunaan Biasa |
|---|---|---|
| kotak penggabung AC | Kepungan yang lebih kecil untuk menggabungkan output AC penyongsang | Sistem kediaman, komersial, penyongsang mikro (microinverter), dan sistem berbilang penyongsang kecil |
| Panel penggabung AC | Pemasangan penggabung AC gaya panel dengan pemutus litar (breakers) | Sistem bumbung komersial dan sistem penyongsang teragih |
| Papan suis penggabung AC | Pemasangan pengagihan AC yang lebih besar yang menggabungkan suapan penyongsang | PV komersial dan skala utiliti |
| Suis gear penggabung AC | Penggabungan dan perlindungan AC tahap suis (switchgear) yang lebih teguh | Bilik penyongsang besar, loji PV utiliti |
| Penggabung semula AC (AC recombiner) | Menggabungkan output daripada penggabung AC hiliran atau blok penyongsang | Loji PV yang lebih besar dan sistem pengumpulan AC berbilang peringkat |
Gunakan istilah yang sepadan dengan tahap peralatan. Penggabung AC penyongsang mikro yang kecil tidak seharusnya digambarkan sebagai papan suis. Barisan papan suis AC skala utiliti tidak seharusnya dikurangkan kepada sekadar kotak penggabung.
Komponen Kotak Penggabung DC
| Komponen | Fungsi | Nota Pemilihan |
|---|---|---|
| Fius gPV atau pemutus litar DC | Melindungi litar rentetan PV | Mesti sepadan dengan voltan dan arus PV |
| Busbar positif | Menggabungkan konduktor rentetan positif | Periksa kadaran arus dan jarak |
| Busbar negatif | Menggabungkan konduktor rentetan negatif | Periksa kekutuban dan penebat |
| DC SPD | Mengehadkan voltan lampau sementara pada bahagian DC PV | Gunakan SPD berkadar PV/DC |
| Pengasing DC | Menyediakan pemutusan sambungan DC setempat | Mesti berkadar DC untuk voltan sistem |
| Pemantauan rentetan (string) | Mengukur arus atau status rentetan | Berguna di loji PV yang lebih besar |
| Kepungan | Melindungi komponen di luar bangunan | Penarafan IP, rintangan UV, haba, pemeluwapan |
| Kemasukan kabel | Kedapkan kabel PV ke dalam kepungan | Padankan diameter kabel dan pengedap luaran |
Tip kejuruteraan: menentukan saiz fius rentetan PV. Dalam reka bentuk berasaskan NEC Amerika Utara, arus litar sumber PV biasanya dianggap sebagai arus berterusan yang diperoleh daripada arus litar pintas modul. Titik permulaan yang praktikal ialah:
Penarafan arus fius PV minimum >= 1.56 x Isc rentetan
Faktor 1.56 diperoleh daripada penggunaan 125% pada arus litar pintas PV dan 125% lagi untuk penentuan saiz perlindungan arus lebih tugas berterusan. Pemilihan akhir masih bergantung pada helaian data modul, penarafan fius siri maksimum, suhu ambien, pengumpulan, penarafan pemegang fius, kod tempatan, dan peraturan reka bentuk pengeluar penyongsang.
Bagi projek IEC, jangan salin nombor NEC secara membuta tuli. Sahkan kelas pautan fius, penarafan voltan, arus rentetan, keadaan arus songsang, dan penyelarasan fius gPV mengikut piawaian projek dan helaian data komponen.
Untuk perlindungan lonjakan arus bahagian DC, sila lihat Peranti perlindungan lonjakan DC untuk sistem PV, EV, BESS, dan industri.
Komponen Kotak Penggabung AC
| Komponen | Fungsi | Nota Pemilihan |
|---|---|---|
| pemutus AC | Melindungi cabang keluaran penyongsang | Padankan arus keluaran penyongsang dan kadaran kerosakan |
| Suis AC utama | Menyediakan pengasingan atau pemutusan beban | Sahkan kadaran pemutusan beban |
| bar bas AC | Menggabungkan keluaran AC penyongsang | Periksa arus, kenaikan suhu, dan kadaran litar pintas |
| AC SPD | Mengehadkan voltan lampau sementara pada bahagian AC | Padankan voltan sistem AC dan pembumian |
| Bar neutral | Digunakan di mana neutral diperlukan | Bergantung kepada jenis sistem |
| Bar PE/pembumian | Ikatan pelindung | Mesti mengikut reka bentuk pembumian |
| Pemeteran | Mengukur arus keluaran atau arus cawangan | Biasa terdapat dalam panel penggabung AC yang lebih besar |
| Kepungan | Melindungi komponen AC | Dalaman/luaran, IP/NEMA, kakisan |
Untuk perbezaan pengagihan AC/DC am, lihat panduan VIOX mengenai Kotak pengagihan AC berbanding kotak pengagihan DC.
Mengapa Kotak Penggabung DC Memerlukan Perhatian Khas
Kotak penggabung DC adalah mencabar dari segi teknikal kerana DC PV berkelakuan berbeza daripada AC.
Risiko utama DC termasuk:
- tiada lintasan sifar arus semula jadi
- arka arus terus (DC) yang berterusan
- voltan litar terbuka yang tinggi dalam keadaan sejuk
- arus songsang antara rentetan
- kesilapan kekutuban
- kerosakan penebat
- pendedahan kepada sinaran UV dan persekitaran luar
- pemeluwapan di dalam kepungan
- Kegagalan pengedap kelenjar kabel
Kesilapan reka bentuk yang paling serius adalah menganggap kotak penggabung DC PV sebagai kotak agihan biasa. Pemutus litar AC, SPD AC, atau alat pemutus arus am yang standard mungkin tidak dapat memutus atau menahan litar DC PV dengan selamat.
Pemilihan SPD: Jenis 1+2 berbanding Jenis 2 dalam Kotak Penggabung PV
Perlindungan lonjakan bukan sekadar senarai semak. Dalam reka bentuk penggabung PV, jenis SPD harus sepadan dengan pendedahan kilat, sistem pembumian, laluan kabel, dan zon perlindungan.
| Pilihan SPD | Penggunaan Lazim dalam Solar PV | Nota Reka Bentuk Praktikal |
|---|---|---|
| SPD DC Jenis 2 | Kebanyakan tatasusunan PV tanpa sistem perlindungan kilat terus | Pilihan umum untuk lonjakan aruhan dan transien pensuisan pada bahagian DC |
| SPD DC Jenis 1+2 | Tatasusunan PV pada bangunan dengan perlindungan kilat luaran, bumbung terdedah, atau tapak berisiko tinggi kilat | Digunakan di mana arus kilat separa mungkin perlu dinyahcas pada sempadan PV |
| SPD AC Jenis 2 | Panel penggabung AC dan pengagihan output penyongsang | Padankan voltan AC, sistem pembumian, dan penyelarasan SPD hulu/hilir |
| SPD AC Jenis 1+2 | Pintu masuk perkhidmatan, suis utama AC, atau pemasangan yang terdedah kepada kilat | Sering diselaraskan dengan SPD Jenis 2 di bahagian hilir. |
Bagi sistem PV komersial atas bumbung dengan sistem perlindungan kilat luaran, SPD DC Jenis 1+2 berhampiran penggabung tatasusunan sering dinilai bersama penyelarasan SPD bahagian AC pada output penyongsang dan papan agihan utama. Untuk bumbung komersial biasa dengan pendedahan rendah, SPD Jenis 2 mungkin mencukupi, namun keputusan tersebut terletak pada reka bentuk perlindungan lonjakan projek, bukan dalam senarai bahan (BOM) umum.
Pengurusan Terma dan Kawalan Pemeluwapan
Kotak penggabung luar sering mengalami kegagalan akibat haba dan kelembapan sama seperti pendawaian yang tidak betul. Penggabung DC yang terdedah kepada matahari boleh menjadi jauh lebih panas daripada suhu udara ambien, terutamanya apabila pemegang fius, busbar, dan terminal kabel disusun rapat di dalam kepungan yang kecil.
Semak perkara-perkara ini sebelum meluluskan susun atur kepungan:
- Peningkatan haba pemegang fius: Pemegang fius gPV membebaskan haba di bawah beban; pengurangan kadaran (derating) mungkin diperlukan dalam iklim panas atau susun atur yang padat.
- Ruang lenturan kabel: Selekoh kabel yang ketat mewujudkan tekanan mekanikal dan menyukarkan penyelenggaraan.
- Pengudaraan atau penyamaan tekanan: Kepungan luar mungkin memerlukan injap pernafasan atau kelenjar pengudaraan untuk mengurangkan pemeluwapan dan kitaran tekanan sambil mengekalkan penarafan IP yang diperlukan.
- Rintangan UV dan kakisan: Plastik, pengedap, kelenjar kabel, dan label mestilah tahan terhadap pendedahan luar.
- Akses servis: Juruteknik memerlukan ruang untuk menguji voltan rentetan, menggantikan fius, memeriksa terminal, dan mengesahkan penunjuk SPD.
Peraturan semakan lapangan: jika skema elektrik kelihatan betul tetapi susun atur kepungan memaksa setiap kabel, pemegang fius, dan SPD berada di zon panas yang sempit, reka bentuk tersebut belum selesai.
Bilakah perlu menggunakan Kotak Penggabung DC
Gunakan kotak penggabung DC apabila:
- berbilang rentetan PV perlu digabungkan sebelum satu input penyongsang
- pelindung arus (fius) pada peringkat rentetan diperlukan
- perlindungan lonjakan DC diperlukan berhampiran tatasusunan
- pemantauan rentetan diperlukan
- laluan kabel DC memerlukan pengumpulan yang teratur
- pengasingan DC setempat meningkatkan penyelenggaraan
- penyongsang mempunyai input MPPT yang kurang daripada bilangan rentetan
Penggabung DC biasanya tidak diperlukan apabila penyongsang kecil sudah mempunyai input rentetan terlindung yang mencukupi, atau apabila sistem menggunakan penyongsang mikro dan penggabungan berlaku pada bahagian AC.
Bilakah Perlu Menggunakan Kotak Penggabung AC
Gunakan kotak penggabung AC apabila:
- berbilang output AC penyongsang perlu digabungkan
- sistem penyongsang mikro mempunyai beberapa litar cawangan AC
- sistem bumbung komersial mempunyai penyongsang teragih
- output penyongsang memerlukan pemutus sambungan AC setempat
- Perlindungan lonjakan AC diperlukan sebelum panel agihan utama
- Pematuan atau pemantauan diperlukan pada tahap output penyongsang (inverter)
- Projek ini memerlukan peringkat penggabung semula (recombiner) AC sebelum suis gear
Penggabungan AC menjadi lebih penting apabila bilangan penyongsang meningkat. Dalam sistem yang lebih besar, reka bentuk mungkin beralih daripada kotak penggabung AC kecil kepada suis gear penggabung AC atau panel penggabung semula AC.
Senarai Semak Pemilihan Kotak Penggabung AC lwn DC
| Soalan | Kotak Penggabung DC | Kotak Penggabung AC |
|---|---|---|
| Bahagian mana bagi penyongsang? | Sebelum penyongsang | Selepas penyongsang |
| Berapakah voltan yang digunakan? | Voltan maksimum DC PV | Voltan nominal AC |
| Apakah peranti perlindungan yang digunakan? | Fius gPV, pemutus litar DC, SPD DC, pengasing DC | Pemutus litar AC, SPD AC, suis AC |
| Apakah sumber arus? | Rentetan PV | Output penyongsang (inverter) |
| Adakah kekutuban penting? | Ya | Tidak dengan cara yang sama |
| Adakah arus songsang mungkin berlaku? | Ya, terutamanya bagi PV berbilang rentetan | Kemungkinan suapan balik daripada output penyongsang bergantung pada reka bentuk |
| Apakah penarafan kepungan? | Biasanya untuk kegunaan luar, UV, IP, pemeluwapan | Dalaman atau luaran bergantung pada lokasi penyongsang |
| Apakah rangka kerja standard? | Peraturan pemasangan PV DC dan voltan rendah | Peraturan panel AC, papan suis, atau suis gear |
| Apakah label yang kritikal? | Voltan DC, kekutuban, pengasingan, amaran | Voltan AC, sumber, ID pemutus litar, pemutus sambungan |
Standard dan Rujukan Reka Bentuk untuk Disemak
Keperluan tepat bergantung pada negara, jenis pemasangan, voltan sistem, dan spesifikasi projek. Rujukan umum termasuk:
| Kawasan Standard atau Kod | Perkaitan |
|---|---|
| Siri IEC 61439 | Pemasangan suis dan gear kawalan voltan rendah |
| IEC 62548 | Amalan reka bentuk dan pemasangan tatasusunan PV |
| Siri IEC 60947 | Peranti pensuisan dan perlindungan voltan rendah |
| IEC 60269-6 | Fius gPV untuk aplikasi fotovoltaik |
| IEC 61643-31 | SPD yang disambungkan ke bahagian DC pemasangan fotovoltaik |
| IEC 61643-11 | SPD untuk sistem kuasa voltan rendah AC |
| Artikel NEC 690 | Sistem fotovoltaik suria dalam pemasangan yang dikawal oleh NEC |
| Konteks UL 508A / UL 1741 | Panel kawalan industri dan peralatan berkaitan penyongsang dalam projek Amerika Utara |
Jangan menganggap bahawa penggunaan komponen yang diperakui menjadikan pemasangan penggabung lengkap itu diperakui. Penutup, pendawaian, kenaikan suhu, kadaran litar pintas, jarak, pelabelan, dan dokumentasi semuanya penting.
Kesilapan Lazim
Kesilapan 1: Menggunakan Penggabung AC di mana Penggabung DC diperlukan
Penggabung AC tidak boleh menggantikan penggabung DC PV. Peranti perlindungan AC mungkin tidak dapat memutuskan arus DC PV dengan selamat.
Kesilapan 2: Memanggil setiap kotak solar sebagai Kotak Penggabung DC
Sistem penyongsang mikro biasanya menggabungkan output pada bahagian AC. Dalam kes itu, peralatan yang berkaitan mungkin merupakan kotak penggabung AC atau panel penggabung AC.
Kesilapan 3: Mengabaikan seni bina penyongsang
Sistem penyongsang rentetan (string inverter), sistem penyongsang pusat, sistem penyongsang mikro, dan sistem pengoptimum menggunakan strategi penggabungan yang berbeza.
Kesilapan 4: Memilih hanya berdasarkan Kadaran Arus
Voltan, kekutuban, keupayaan pemutusan, penurunan kadaran fius, jenis perlindungan lonjakan, kadaran kepungan, suhu, dan reka bentuk kemasukan kabel adalah sama penting.
Kesilapan 5: Menganggap Pemilihan SPD sebagai Aksesori Umum
Bagi sistem PV, keputusan SPD bergantung kepada sama ada penggabung berada di bahagian DC atau AC, sama ada bangunan mempunyai perlindungan kilat luaran, dan di mana peralatan diletakkan dalam zon perlindungan kilat. SPD Jenis 2 tidak semestinya salah, dan SPD Jenis 1+2 tidak semestinya lebih baik; jawapan yang betul bergantung kepada reka bentuk perlindungan lonjakan.
Kesilapan 6: Kurang Mengambil Kira Saiz Kepungan
Kotak penggabung memerlukan ruang yang mencukupi untuk lenturan kabel, pelesapan haba, akses penyelenggaraan, jarak terminal, dan pemeriksaan masa hadapan.
Kesilapan 7: Melupakan Mod Kegagalan Luaran
Banyak kegagalan penggabung solar berpunca daripada kemasukan air, pemeluwapan, penuaan UV, kelenjar kabel yang lemah, terminal longgar, atau pemegang fius yang terlalu panas dan bukannya disebabkan oleh gambar rajah elektrik semata-mata.
Kesilapan 8: Menyalin satu reka bentuk penggabung merentasi seni bina penyongsang yang berbeza.
Reka bentuk yang dibina untuk penyongsang rentetan mungkin salah untuk penyongsang mikro, dan panel penggabung AC yang padat mungkin tidak sesuai untuk penggabungan semula AC skala utiliti. Dalam semakan EPC, salah satu cara terpantas untuk mengesan reka bentuk yang lemah adalah dengan bertanya: “Adakah kotak ini menggabungkan rentetan PV sebelum penyongsangan, atau output penyongsang selepas penyongsangan?” Jika lukisan tidak dapat menjawabnya dengan serta-merta, penamaan peralatan dan reka bentuk perlindungan perlu disemak semula.
Soalan Lazim
Apakah cara terpantas untuk mengenal pasti sama ada penggabung itu jenis AC atau DC?
Lihat kedudukannya relatif kepada penyongsang. Jika ia menggabungkan rentetan PV sebelum penyongsang, ia adalah kotak penggabung DC. Jika ia menggabungkan output penyongsang selepas penukaran, ia adalah kotak penggabung AC, panel penggabung AC, suis penggabung AC, atau penggabung semula AC.
Adakah sistem penyongsang mikro menggunakan kotak penggabung AC atau DC?
Sistem penyongsang mikro biasanya menggunakan penggabungan AC kerana setiap penyongsang mikro menukarkan kuasa DC modul kepada AC pada atau berhampiran panel.
Bolehkah pemutus litar AC digunakan dalam kotak penggabung DC?
Hanya jika pemutus litar tersebut dinilai dan didokumenkan secara tepat untuk voltan DC, arus, pendawaian kutub, dan aplikasi yang diperlukan. Pemutus litar AC sahaja tidak boleh digunakan untuk gangguan DC PV.
Bagaimanakah cara menentukan saiz fius kotak penggabung DC?
Mulakan dengan arus litar pintas modul PV dan asas kod projek. Dalam reka bentuk berasaskan NEC, titik permulaan yang biasa ialah penarafan arus fius >= 1.56 x Isc rentetan, sambil turut menyemak penarafan fius siri maksimum modul, penurunan nilai suhu ambien, penarafan pemegang fius, dan keperluan AHJ tempatan.
Patutkah penggabung PV menggunakan SPD Jenis 1+2 atau Jenis 2?
Gunakan SPD Jenis 2 untuk banyak aplikasi penggabung PV standard di mana risikonya adalah lonjakan teraruh. Nilai SPD Jenis 1+2 jika tatasusunan PV disambungkan kepada struktur dengan perlindungan kilat luaran, risiko kilat bumbung yang terdedah, atau keperluan reka bentuk untuk menyahcas arus kilat separa.
Apakah itu suis penggabung AC?
Suis penggabung AC ialah pemasangan penggabungan dan perlindungan AC yang lebih besar yang digunakan dalam sistem PV komersial atau utiliti di mana berbilang output penyongsang disatukan pada peringkat suis.
Apakah itu penggabung semula AC?
Penggabung AC menggabungkan output daripada berbilang panel penggabung AC atau blok penyongsang ke titik pengumpulan AC peringkat lebih tinggi sebelum suis utama atau transformer.
Yang mana lebih baik: penggabung AC atau penggabung DC?
Tiada satu pun yang lebih baik secara universal. Pilihan yang tepat bergantung pada seni bina penyongsang. Sistem penyongsang rentetan (string inverter) sering memerlukan penggabungan DC. Sistem penyongsang mikro dan berbilang penyongsang sering memerlukan penggabungan AC.
Kesimpulan
Kotak penggabung AC dan DC menyelesaikan masalah yang berbeza dalam sistem solar PV.
A kotak penggabung DC Mengumpul litar rentetan PV sebelum penyongsang dan mesti direka bentuk untuk voltan DC PV, kekutuban, arus songsang, gangguan arka DC, perlindungan lonjakan DC, dan keadaan luar.
An kotak penggabung AC Mengumpul output AC penyongsang selepas penukaran dan mesti direka bentuk untuk perlindungan cawangan AC, pengagregatan output penyongsang, penyelarasan suis, perlindungan lonjakan AC, pemeteran, dan pengagihan bahagian grid.
Untuk pemasangan solar yang boleh dipercayai, mulakan dengan seni bina penyongsang. Sebaik sahaja anda mengetahui di mana penggabungan berlaku, pilih kotak penggabung mengikut jenis arus, voltan, peranti perlindungan, persekitaran kepungan, susun atur pendawaian, dan piawaian yang berkenaan.
