Gaano ba talaga kabilis lumipat ang isang Automatic Transfer Switch?
Ang ATS switching time ay ang pagitan ng oras kung kailan inililipat ang load mula sa isang power source patungo sa isa pa. Sa mga praktikal na sistema, maaari itong magmula sa sub-cycle transfer sa mga static transfer switch (STS) architecture hanggang sa daan-daang millisecond sa mga kumbensyonal na mechanical automatic transfer switch. Ang switching time sa antas ng device na ito ay hindi katulad ng kabuuang restoration time, na maaaring magsama ng source detection, pag-start ng generator, warm-up, transfer delay, at retransfer logic.
Kapag ikinukumpara ng mga engineer ang 8ms, 20ms, 50ms, o 0.6s na mga claim sa bilis ng paglipat, hindi nila palaging ikinukumpara ang parehong uri ng device. Ang 8ms na paglipat ay karaniwang tumutukoy sa solid-state o UPS-supported switching. Ang 0.6s na paglipat ay karaniwang tumutukoy sa motor-operated o mechanically actuated na transfer switch. Parehong tama ang mga ito depende sa tamang aplikasyon.
Ang tunay na tanong ay hindi “aling ATS ang pinakamabilis?” Ang mas tamang tanong ay:
Gaano katagal kayang tiisin ng nakakonektang load ang pagkaputol ng boltahe, at anong transfer architecture ang kailangan para manatili sa loob ng limitasyong iyon?
Kung kailangan mo muna ang pangunahing kahulugan ng device, magsimula sa Kahulugan ng ATS sa Electrical. Kung ikinukumpara mo ang automatic at manual source transfer, tingnan ang Manual vs Automatic Transfer Switch.
Mga Pangunahing Takeaway
- Ang switching time ay hindi ang kabuuang backup time. Ang figure na 8ms hanggang 0.6s ay karaniwang naglalarawan sa source transition interval, hindi ang kabuuang oras na kailangan para mag-start at mag-stabilize ang generator.
- Ang sub-cycle transfer ay kabilang sa STS o electronic transfer architectures. Ang mga kumbensyonal na mekanikal na ATS mechanism ay karaniwang hindi idinisenyo para sa tunay na 8ms na transfer.
- Ang 20ms ay isang karaniwang ride-through reference point para sa maraming IT power supply, ngunit hindi ito isang unibersal na garantiya. Ang aktwal na tolerance ay nakadepende sa disenyo ng kagamitan, antas ng load, boltahe ng input, at kondisyon ng power-supply.
- Ang 50ms ay mabilis para sa isang mekanikal na transfer device, ngunit ito ay isa pa ring pagkaantala at maaaring mag-reset ng mga PLC, contactor, drive, o IT equipment na walang ride-through support.
- Ang 0.6s ay katanggap-tanggap sa maraming aplikasyon ng generator, ilaw, HVAC, pump, at general distribution, ngunit hindi ito angkop para sa mga load na nangangailangan ng no-break o near-no-break na kuryente maliban kung gagamit ng UPS, STS, o energy storage.
- Ang mas mabilis ay hindi awtomatikong nangangahulugang mas mabuti. Ang mga motor, transformer, at drive ay maaaring mangailangan ng delayed transition, in-phase transfer, o residual-voltage management.
- Mahalaga ang mga pamantayan at klasipikasyon ng proyekto. Ang IEC 60947-6-1, UL 1008, NFPA 110, NEC Article 700/701, mga lokal na kodigo, at ang awtoridad na may hurisdiksyon ay maaaring makaapekto sa pinal na espesipikasyon.

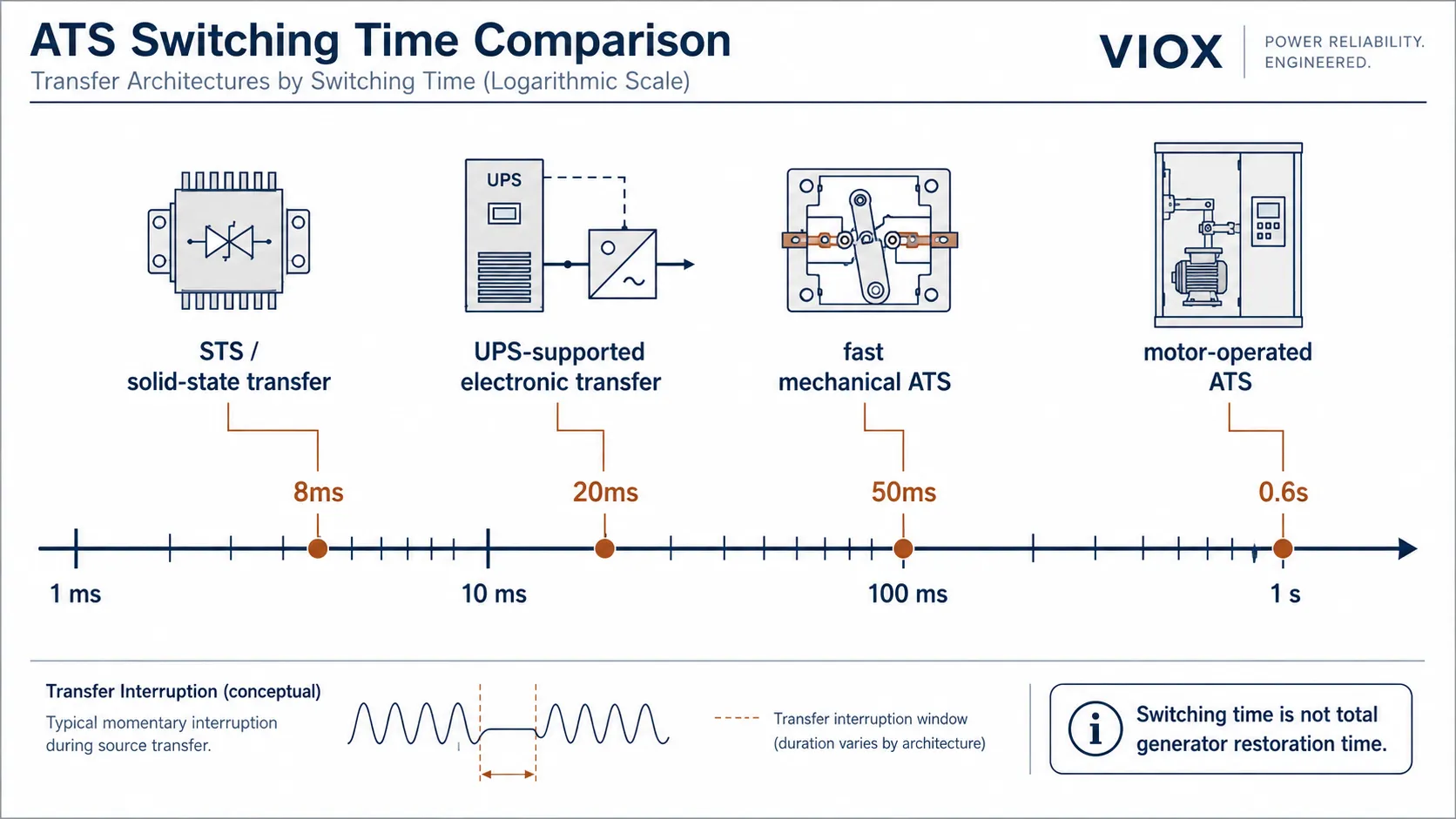

Paghahambing sa Apat na Bilis ng Paglipat ng ATS
Ang bawat nakasaad na bilis ay tumutugma sa iba't ibang arkitektura ng paglipat. Ang mekanismo, availability ng source, at kapasidad ng load ride-through ay kasinghalaga ng numerong nakalimbag sa datasheet.
| Bilis ng Paglipat | Humigit-kumulang na mga cycle sa 50 Hz / 60 Hz | Karaniwang Arkitektura ng Paglilipat (Switching Architecture) | Pinakaangkop na mga Load | Pangunahing Babala |
|---|---|---|---|---|
| ≤8ms | ≤0.4 / ≤0.48 na cycle | Static transfer switch, UPS bypass, electronic transfer | Mga server, storage, telecom, sub-cycle critical IT | Karaniwang hindi isang kumbensyonal na mechanical ATS |
| ~20ms | ~1 / ~1.2 cycles | STS, paglilipat na suportado ng UPS, premium fast transfer architecture | IT equipment na may verified ride-through, telecom rectifiers, mga control na may hold-up | Huwag ipagpalagay na lahat ng electronics ay makakaligtas sa 20ms |
| ~50ms | ~2.5 / ~3 cycles | Fast mechanical ATS, paglilipat na base sa contactor, PC-class transfer | Pangkalahatang elektronika, ilaw, at maraming industrial auxiliary load | Hindi pa rin no-break transfer |
| ~0.6s | ~30 / ~36 cycles | Motor-operated ATS, standard dual-power transfer switch, CB-class o mechanical transfer | Ilaw, HVAC, mga bomba, bentilador, at non-critical generator-backed distribution | Masyadong mabagal para sa mga IT load maliban kung may UPS |
Sa 50 Hz, ang isang AC cycle ay 20ms. Sa 60 Hz, ang isang cycle ay humigit-kumulang 16.7ms. Ito ang dahilan kung bakit ang mga diskusyon tungkol sa bilis ng paglipat (transfer-speed) ay madalas gumagamit ng parehong milliseconds at power cycles.

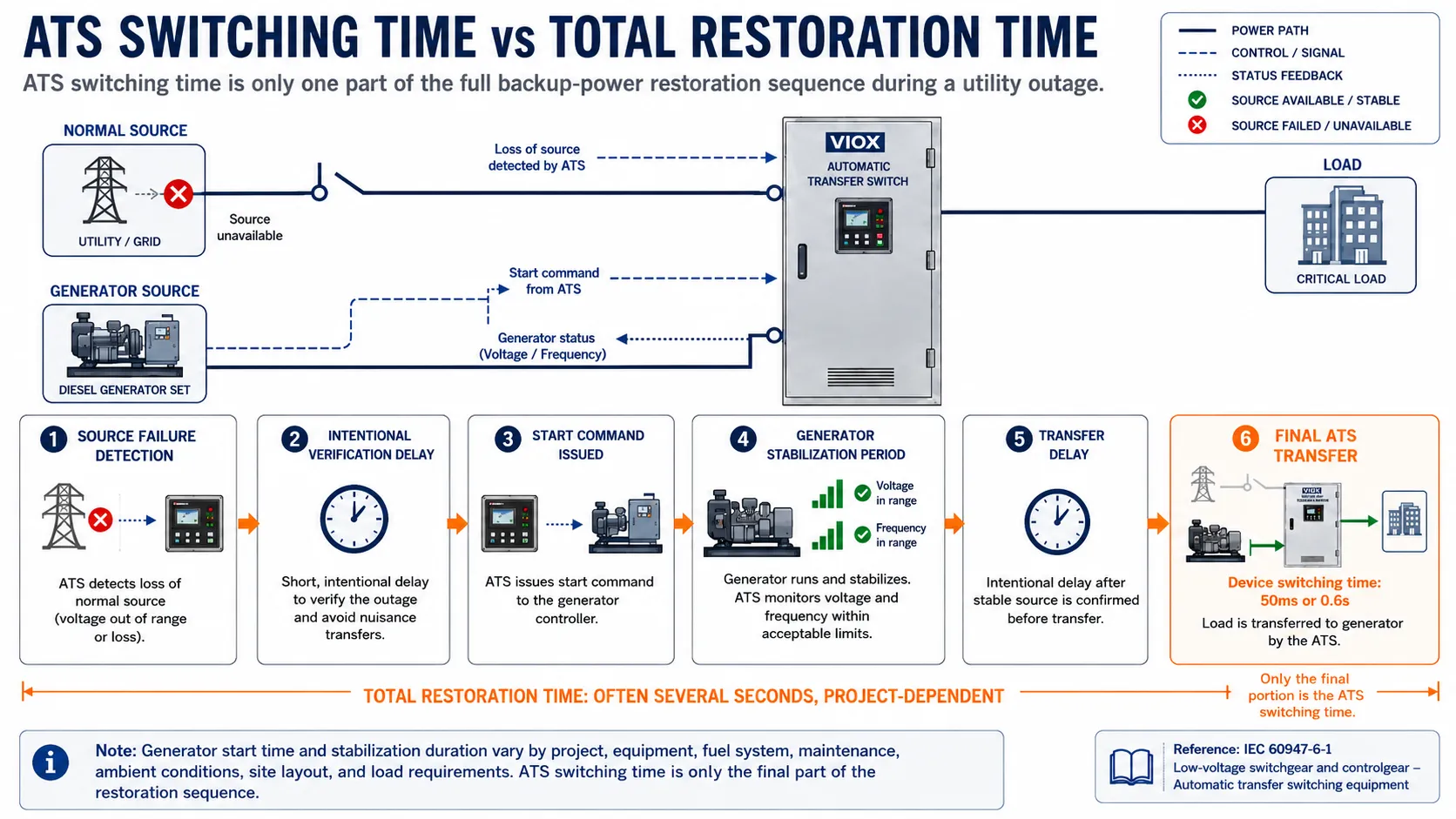

Ang Transition Time ay Hindi Kabuuang Transfer Time
Ito ang pinakakaraniwang pagkakamali sa spesipikasyon sa mga proyekto ng ATS.
Ang bilang ng millisecond sa datasheet ng isang device ay karaniwang naglalarawan sa switching o transition interval. Ang isang kumpletong paglipat mula utility patungong generator ay maaaring kabilang ang:
- Pagtukoy sa pagkawala ng utility source.
- Sinadyang pagkaantala ng kumpirmasyon upang maiwasan ang hindi kinakailangang paglipat.
- Utos para sa pag-andar ng generator.
- Pagpapaandar at pagsisimula ng makina.
- Pagpapatatag ng boltahe at frequency ng generator.
- Naka-program na pagkaantala ng paglipat.
- Mekanikal o elektronikong paglipat sa alternatibong source.
Ibig sabihin nito, ang isang sistema na may mabilis na 50ms switching mechanism ay maaari pa ring mag-iwan sa load nang walang kuryente mula sa generator sa loob ng ilang segundo sa oras ng totoong pagkawala ng kuryente mula sa utility. Ang ATS ay hindi “nagtagal ng ilang segundo para lumipat”; ang alternatibong source ay hindi pa handa.
Sa praktis ng emergency-power sa North America, ang mga klasipikasyon ng sistema ng NFPA 110 at mga kinakailangan ng NEC para sa emergency/standby ay madalas na nakatuon sa kabuuang oras ng pagpapanumbalik (restoration time) sa halip na sa oras ng paggalaw lamang ng contact. Halimbawa, ang mga Type 10 emergency power supply system ay nauugnay sa inaasahang 10-segundong pagpapanumbalik, habang ang mga legally required standby system ay maaaring magkaroon ng magkakaibang time window depende sa edisyon ng code at aplikasyon. Palaging i-verify ang eksaktong kinakailangan sa kasalukuyang code, espesipikasyon ng proyekto, at sa awtoridad na may hurisdiksyon.
Ang millisecond rating ay nagiging pinaka-desisibo kapag ang parehong source ay available na, gaya ng:
- paglilipat mula sa utility patungo sa isa pang utility
- UPS bypass transfer
- pagpili ng STS source
- dual-feed power paths sa data center
- paglilipat sa downstream ng isang alternatibong source na tumatakbo na
Sa mga kasong iyon, ang transition gap ay maaaring malapit sa aktwal na pagkaputol ng kuryente na nararanasan ng load.
8ms Transfer: Karaniwang STS o UPS-Level Switching
Ang 8ms na transfer ay napakabilis. Ito ay humigit-kumulang kalahati ng cycle sa 60 Hz at mas mababa sa kalahati ng cycle sa 50 Hz.
Ang bilis na ito ay karaniwang nauugnay sa:
- static transfer switches na gumagamit ng mga SCR o thyristor
- mga UPS bypass system
- dual-source IT power system
- mga arkitektura ng kuryente para sa telekomunikasyon
- mga electronic transfer system kung saan ang parehong source ay katanggap-tanggap na
Ang mga kumbensyonal na mekanikal na ATS mechanism ay karaniwang hindi idinisenyo para sa sub-cycle transfer. Ang mga ito ay naglalaman ng mga gumagalaw na contact, linkage, interlock, motor, o contactor mechanism, at ang mga bahaging ito ay nangangailangan ng pisikal na oras ng paggalaw.
Kung Kailan Makabuluhan ang 8ms
Ang arkitektura ng paglilipat na may 8ms-class ay makabuluhan kapag ang load ay hindi kayang magtiis kahit ng maikling mekanikal na pagkaantala:
- mga server sa data-center
- mga storage system
- telecom equipment
- mga network switch
- mga control system na may napakababang ride-through tolerance
- mga kagamitang medikal o laboratory electronics na nangangailangan ng tuluy-tuloy na kuryente
- mga kagamitan sa proseso kung saan ang pag-reset ay nagdudulot ng malaking downtime
Ngunit ang isang 8ms transfer device ay nangangailangan pa rin ng dalawang katanggap-tanggap na source sa oras ng paglilipat. Kung ang alternatibong source ay isang standby generator na hindi pa nagsisimula, hindi maibabalik ng system ang load sa loob ng 8ms kung walang UPS, battery storage, DC backup, o iba pang ride-through layer.
Para sa hangganan ng ATS vs STS, tingnan ang Automatic Transfer Switch ATS kumpara sa Static Transfer Switch STS.
20ms Transfer: Teritoryo ng Isang Cycle
Sa 50 Hz, ang 20ms ay katumbas ng isang buong AC cycle. Sa 60 Hz, ito ay bahagyang mas mahaba sa isang cycle.
Mahalaga ang benchmark na ito dahil maraming power supply ng information-technology ang may maikling ride-through capability. Ang ITIC/CBEMA curve ay madalas na ginagamit bilang sanggunian kapag tinatalakay ang tolerance ng IT equipment sa mga panandaliang pagkaputol ng boltahe. Gayunpaman, hindi ito dapat ituring na unibersal na garantiya na ang bawat computer, PLC, server, o control device ay makakaligtas sa bawat 20ms transfer event.
Ang aktwal na ride-through ay nakadepende sa:
- boltahe ng input bago ang pagkaputol
- porsyento ng load
- disenyo ng power supply
- kondisyon ng DC-link o capacitor
- edad ng kagamitan
- kung sabay-sabay na nag-re-restart ang maraming device
- kung ang device ay may undervoltage trip logic
Kung saan gumagana ang 20ms
Ang 20ms na transfer range ay maaaring katanggap-tanggap para sa:
- IT equipment na may beripikadong power-supply hold-up
- mga input system ng telecom rectifier
- control electronics na may ride-through capacity
- mga load na suportado ng UPS
- low-power electronic equipment kung saan katanggap-tanggap ang panandaliang pagkaputol ng kuryente
Ang Panganib
Ang mapanganib na pagpapalagay ay: “Ang 20ms ay sapat na mabilis para sa mga electronics.”
Minsan ay sapat ito, minsan naman ay hindi. Ang power supply ng PLC, coil ng contactor, control circuit ng VFD, safety relay, o embedded controller ay maaaring magpakita ng ibang reaksyon kumpara sa power supply ng server. Para sa mga kritikal na sistema, ang sagot ay dapat magmula sa mga spesipikasyon ng kagamitan, commissioning tests, o site acceptance testing.
50ms Transfer: Mabilis na Mechanical ATS, ngunit mayroon pa ring pagkaantala
Ang 50ms na transfer ay mabilis para sa isang mechanical switching device. Ito ay humigit-kumulang 2.5 cycles sa 50 Hz o 3 cycles sa 60 Hz.
Ang range na ito ay maaaring angkop para sa:
- mga circuit ng ilaw
- pangkalahatang komersyal na distribusyon
- maraming motor loads
- Mga control panel ng HVAC
- mga pump panel
- mga auxiliary load na pang-industriya
- mga distribution board na hindi IT na sinusuportahan ng generator
- mga control panel na may beripikadong ride-through power supply
gayunpaman, ang 50ms ay hindi nangangahulugang walang interruption. Ang ilang mga load ay makaka-ride through dito. Ang iba naman ay maaaring mag-reset, huminto, mag-trip, o mag-alarm.
Mga Load na Maaaring Magkaroon ng Masamang Reaksyon sa 50ms
Mag-ingat sa:
- mga PLC na walang ride-through power supply
- mga contactor coil na humahawak sa mga kritikal na circuit
- mga variable frequency drive na may undervoltage trip setting
- mga process controller
- mga safety relay
- mga security system
- mga kagamitang IT na walang UPS
- mga medical electronic
Kung hindi katanggap-tanggap ang mawalan ng load, gumamit ng suporta ng UPS, arkitektura ng STS, closed-transition transfer kung naaangkop, o local control-power ride-through.
0.6s na Transfer: Normal para sa maraming Mechanical ATS Applications
A 0.6s na transfer ay mas mabagal kaysa sa 8ms, 20ms, o 50ms, ngunit hindi ito awtomatikong nangangahulugan ng mahinang performance. Ito ay nabibilang sa ibang kategorya ng aplikasyon.
Para sa maraming motor-operated automatic transfer switches at dual-power transfer switches, ang transfer time na nasa daan-daang milliseconds ay katanggap-tanggap dahil ang mga konektadong load ay kayang tiisin ang maikling pagkawala ng kuryente.
Kasama sa mga karaniwang aplikasyon ang:
- mga standby generator system
- mga non-critical distribution panel
- mga bomba at bentilador
- mga circuit ng ilaw
- Mga sistema ng HVAC
- mga kagamitang pang-agrikultura
- maliliit na industrial panel
- mga backup circuit para sa tirahan o komersyal
Sa mga sistemang ito, ang mas malaking salik sa pagkawala ng kuryente ay kadalasang hindi ang 0.6s na switching action. Ito ay ang pagkakasunod-sunod ng pagsisimula at pag-stabilize ng generator.

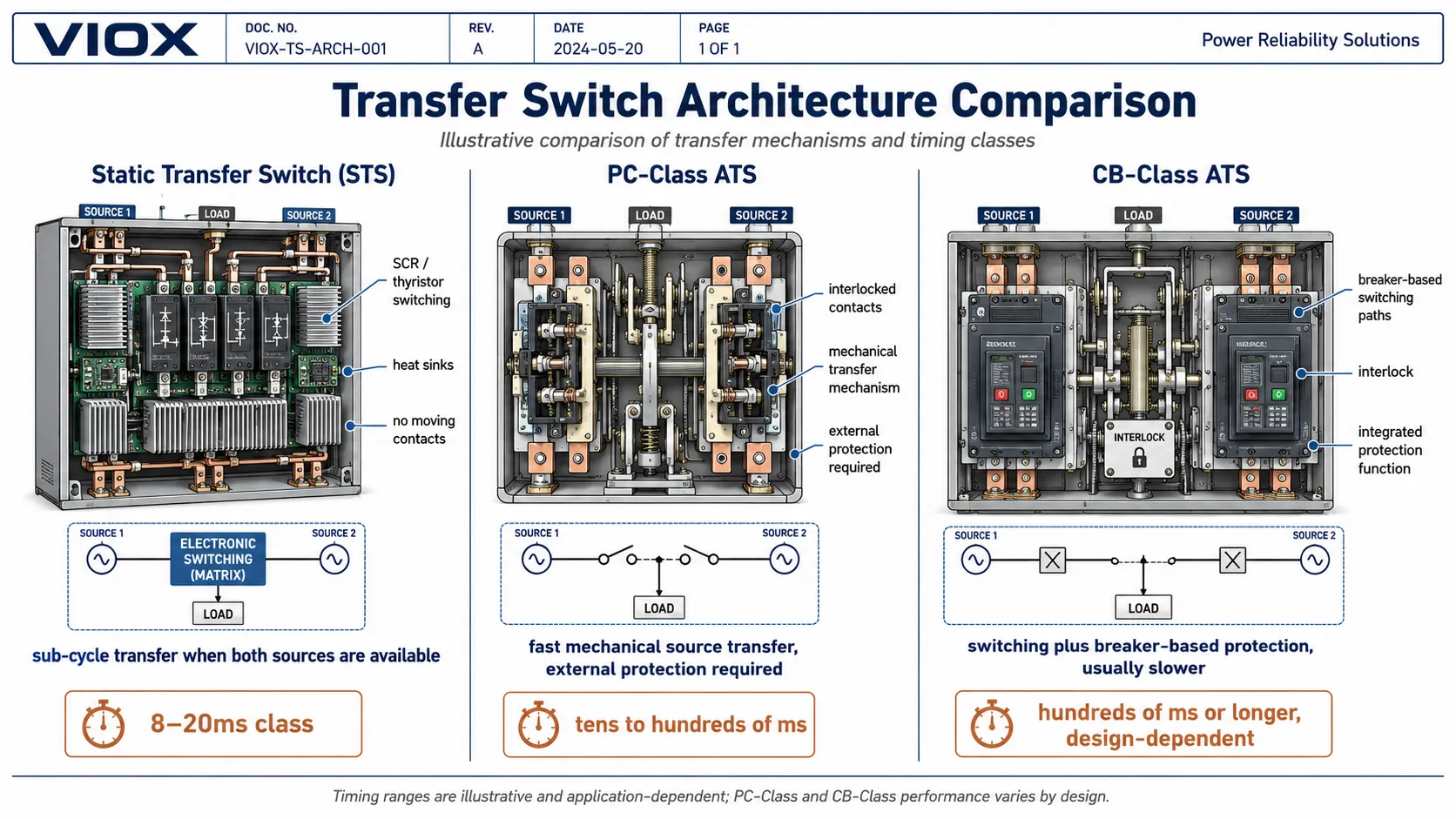

Kung paano itinatakda ng Switching Mechanism ang bilis
Ang bilis, proteksyon, at tibay ay pinamamahalaan ng switching element. Sa terminolohiya ng IEC transfer-switching, ang transfer switching equipment ay maaaring talakayin kaugnay ng klase sa PC at CB class mga device sa ilalim ng IEC 60947-6-1. Sa mga aplikasyon sa North America, ang transfer-switch equipment ay karaniwang sinusuri sa ilalim ng UL 1008.
| Katangian | Static Transfer Switch (STS) | PC-Class ATS | CB-Class ATS |
|---|---|---|---|
| Elemento ng paglilipat (Switching element) | SCR / thyristor / semiconductor path | Mga contact, contactor, o mekanismo ng paglilipat na walang integral trip protection | Switching path na nakabase sa circuit-breaker |
| Karaniwang saklaw ng paglilipat (Typical transfer range) | Sub-cycle hanggang isang cycle kapag available ang mga source | Sampu hanggang daan-daang millisecond depende sa disenyo | Kadalasan ay daan-daang millisecond o mas matagal pa |
| Mga gumagalaw na power contact | Walang | Oo | Oo |
| Integral na proteksyon laban sa overcurrent | Hindi; kinakailangan ng panlabas na proteksyon | Hindi; kinakailangan ng panlabas na proteksyon | Oo, depende sa disenyo |
| Pinakaangkop | Kritikal na paglilipat ng IT at telecom sa pagitan ng mga live source | High-endurance na paglilipat ng source | Mga feeder na nangangailangan ng switching at proteksyong nakabase sa breaker |
| Pangunahing trade-off | Pinakamabilis na transfer, mas maraming system integration | Mabilis na mechanical source transfer | Integration ng proteksyon, kadalasang mas mabagal na mekanismo |
Ang praktikal na implikasyon: ang bilis at proteksyon ay magkaibang axis ng disenyo. Ang isang mabilis na PC-class ATS ay maaaring mangailangan pa rin ng upstream o downstream na proteksyon. Ang isang CB-class ATS ay maaaring magsama ng proteksyon ngunit mas mabagal ang pag-transfer. Ang isang STS ay maaaring mag-transfer nang napakabilis, ngunit hindi ito kabilang sa parehong kategorya ng produkto gaya ng generator ATS.
Para sa mas malalim na konteksto ng pagpili, tingnan ang Gabay sa Pagpili ng PC Class vs CB Class ATS at Gabay sa Pagpili ng Open vs Closed Transition ATS.
Open Transition, Delayed Transition, Closed Transition, at Static Transfer
Ang bilis ng paglipat (transfer speed) ay nakadepende rin sa paraan ng transition.
| Uri ng Paglipat (Transfer Type) | Paano Ito Gumagana | Profile ng Pagkaputol (Interruption Profile) | Karaniwang Paggamit |
|---|---|---|---|
| Open transition ATS | Pinuputol ang koneksyon mula sa isang source bago ikonekta sa isa pa | Tiyak na pagkaputol (Definite interruption) | Karamihan sa mga generator transfer system |
| Delayed transition ATS | Nagdaragdag ng sinadyang neutral/off time sa pagitan ng mga source | Mas mahabang kontroladong pagkaantala | Mga motor, transformer, residual-voltage decay |
| Closed transition ATS | Pansamantalang pinagsasabay ang dalawang katanggap-tanggap na synchronized source | Kaunti o walang pagkaantala sa panahon ng nakaplanong paglilipat | Pagsubok, retransfer, mga kritikal na pasilidad |
| Static transfer switch (STS) | Gumagamit ng semiconductor switching sa pagitan ng dalawang available na source | Napakabilis na paglipat, kadalasan ay sub-cycle | Mga data center, telecom, kritikal na electronics |
Ang closed transition ay maaaring makabawas ng pagkaantala sa panahon ng nakaplanong paglipat o retransfer kapag ang parehong source ay present, katanggap-tanggap, at naka-synchronize. Hindi ito isang mahiwagang solusyon na walang putol sa panahon ng kabuuang pagkasira ng source. Kung wala na ang normal na source at hindi pa available ang alternate source, kailangang suportahan ng isa pang ride-through source ang load.

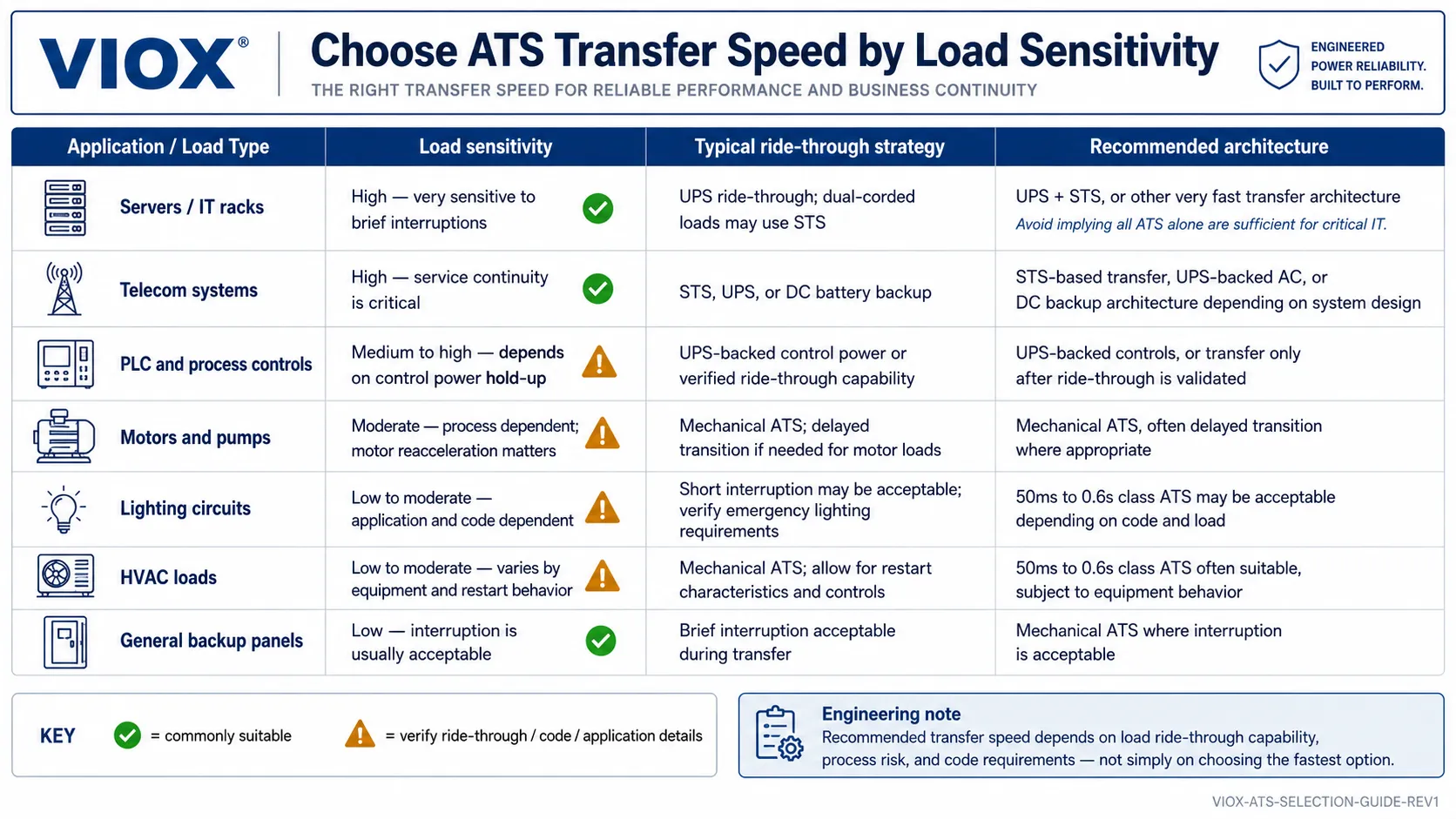

Pagpili ng Tamang Bilis ng Paglipat (Switching Speed) para sa Iyong Application
Ibagay ang bilis ng transfer sa sensitivity ng load, hindi sa pinakamaliit na numero sa catalog.
| Application | Estratehiya sa Bilis ng Transfer | Karaniwang Arkitektura |
|---|---|---|
| IT bus ng data center | Sub-cycle o one-cycle na transfer | STS sa downstream ng dual UPS o dual utility paths |
| Central office ng telekomunikasyon | Napakabilis na transfer at DC ride-through | STS, UPS, DC plant, o redundant rectifier design |
| PLC at process control | Ang ride-through para sa control power ay kadalasang mas mahalaga kaysa sa bilis ng ATS | UPS-backed control supply o verified DC hold-up |
| Mga load para sa life-safety sa ospital | Sundin ang kinakailangang restoration ayon sa code | Generator at ATS na idinisenyo ayon sa pamantayan ng proyekto |
| Mga motor at pump | Maaaring katanggap-tanggap ang mechanical ATS; maaaring makatulong ang delayed transition | PC-class o CB-class ATS na may motor restart coordination |
| Commercial standby power | Maaaring katanggap-tanggap ang daan-daang millisecond hanggang ilang segundo | Motor-operated ATS o dual-power transfer switch |
| Residential o solar-hybrid backup | Depende sa inverter, baterya, generator, at load tolerance | Fast ATS, inverter transfer, o UPS para sa mga sensitibong load |
Para sa mga mission-critical na IT, mas mahalaga ang arkitektura kaysa sa isang numero ng ATS. Ang UPS ang nagsisilbing tulay habang nag-i-start ang generator, at ang STS o electronic transfer system ang humahawak sa pagpili ng source sa pagitan ng mga live source. Para sa mga standby system na may generator, ang bilis ng paglipat na wala pang isang segundo ay maaaring hindi kasinghalaga ng pagtukoy sa source, pagiging maaasahan ng pag-start ng generator, at tamang klasipikasyon ng load.
Praktikal na Checklist para sa Pagtutukoy (Specification)
Bago tukuyin ang switching time ng ATS, kumpirmahin ang mga sumusunod:
- Ano ang uri ng load: IT, motor, lighting, control, medical, process, HVAC, o general distribution?
- Available na ba ang alternate source, o kailangan pa ba itong i-start?
- Ang value ba sa datasheet ay tumutukoy sa transition time, mechanical transfer time, load interruption time, o total restoration time?
- Ang paglipat ba ay open, delayed, closed, o static?
- Kaya ba ng load na makayanan ang nasabing pagkaantala (interruption)?
- Kailangan ba ng UPS, DC backup, o control-power ride-through?
- Kailangan ba ng source synchronization at pag-apruba ng utility para sa closed transition?
- Ang device ba ay PC class, CB class, STS, inverter transfer, o iba pang arkitektura?
- Ang proyekto ba ay nangangailangan ng IEC 60947-6-1, UL 1008, NFPA 110, NEC Article 700/701, o iba pang lokal na pamantayan?
- Ibe-verify ba ang transfer behavior sa panahon ng commissioning?
Para sa site testing at commissioning logic, tingnan ang Paano Ligtas na I-test ang Automatic Transfer Switch.
Mga Karaniwang Pagkakamali sa Pagpili
Pagkakamali 1: Paghahambing sa 8ms STS at 0.6s ATS na tila sila ay iisang uri ng device
Ang STS at mechanical ATS ay lumulutas ng magkaibang problema. Ang STS ay mabilis na naglilipat sa pagitan ng mga katanggap-tanggap na live source. Ang mechanical ATS naman ay madalas gamitin upang pamahalaan ang paglilipat ng kuryente mula sa generator nang ligtas at matipid.
Pagkakamali 2: Pagkalito sa Switching Time at Total Outage Time
Ang 50ms ATS ay hindi nangangahulugan na ang load ay maibabalik sa loob ng 50ms pagkatapos ng pagkawala ng kuryente mula sa utility kung ang alternatibong source ay isang generator. Ang pagsisimula at pag-stabilize ng generator ang nagtatakda ng tagal ng outage.
Pagkakamali 3: Pag-aakalang laging mas mabuti ang mas mabilis na paglilipat
Ang ilang load ay nakikinabang sa delayed transition. Ang mga motor, transformer, at drive ay maaaring mangailangan ng paghupa ng residual voltage bago ang muling koneksyon. Ang mabilis na paglilipat ay maaaring maging kapaki-pakinabang, ngunit hindi ito laging tama sa lahat ng sitwasyon.
Pagkakamali 4: Pagwawalang-bahala sa Source Synchronization
Ang closed transition ay nangangailangan ng katanggap-tanggap na boltahe, frequency, at phase relationship sa pagitan ng mga source. Kung walang synchronization at pahintulot, ang pag-parallel ng mga source ay maaaring magdulot ng malubhang panganib sa system.
Pagkakamali 5: Pagpili ng bilis ng ATS nang walang load testing
Kung kritikal ang load, huwag lamang umasa sa halaga sa catalog. Kumpirmahin ang ride-through tolerance, subukan ang transfer behavior sa panahon ng commissioning, at idokumento ang mga katanggap-tanggap na resulta.
FAQ
Ano ang ATS switching time?
Ang ATS switching time ay ang oras na kinakailangan ng transfer device upang ilipat ang koneksyon ng load mula sa isang source patungo sa isa pa matapos ang transfer command. Maaaring hindi nito kasama ang source detection, programmed delay, generator start, source stabilization, o retransfer logic.
Makatotohanan ba ang 8ms na ATS switching time?
Ang 8ms ay makatotohanan para sa mga static transfer switch, UPS bypass system, at electronic transfer architecture. Karaniwan itong hindi makatotohanan para sa isang conventional mechanical ATS na may gumagalaw na power contact.
Maaari bang mag-transfer ang isang mechanical ATS sa loob ng 8ms?
Ang mga conventional mechanical ATS device ay karaniwang hindi idinisenyo para sa sub-cycle transfer. Kung ang datasheet ay nag-aangkin ng 8ms, suriin kung ang device ay talagang isang STS, hybrid electronic transfer system, UPS bypass, o iba pang arkitektura.
Sapat na ba ang 20ms para sa mga computer?
Minsan, pero hindi palagi. Maraming IT power supply ang kayang makayanan ang panandaliang pagkaputol ng kuryente, ngunit ang tolerance ay nakadepende sa disenyo ng power supply, antas ng load, boltahe ng input, kondisyon ng capacitor, at kung may suporta ng UPS.
Itinuturing bang mabilis ang 50ms na transfer time ng ATS?
Oo, ang 50ms ay mabilis para sa isang mechanical transfer device. Isa pa rin itong pagkaputol ng kuryente, kaya ang mga PLC, drive, contactor coil, at sensitibong electronics ay maaaring mag-reset maliban na lamang kung mayroon silang ride-through support.
Masyado bang mabagal ang 0.6s para sa isang ATS?
Hindi para sa maraming aplikasyon ng generator, ilaw, HVAC, bomba, at general distribution. Masyado itong mabagal para sa mga load na nangangailangan ng tuluy-tuloy na kuryente maliban kung ang mga load na ito ay suportado ng UPS, STS, inverter transfer, o iba pang ride-through system.
Nababawasan ba ng mas mabilis na ATS ang delay sa pag-start ng generator?
Hindi. Kung ang alternatibong source ay isang generator, kailangang mag-start at mag-stabilize muna ang generator bago ang transfer. Ang bilis ng paglipat ng ATS ay isang bahagi lamang ng kabuuang sequence ng outage.
Ano ang pagkakaiba ng transfer time ng ATS at STS?
Ang ATS ay karaniwang gumagamit ng mekanikal na paglipat at madalas na ginagamit para sa generator o paglilipat ng distribusyon. Ang STS ay gumagamit ng semiconductor switching at idinisenyo para sa napakabilis na paglipat sa pagitan ng mga available na source, na karaniwan sa mga data center, telecom system, at mga kritikal na power application.
Maaari bang magbigay ng zero interruption ang closed-transition ATS?
Ang closed transition ay maaaring magbawas o mag-alis ng pagkaantala sa panahon ng mga nakaplanong paglilipat kapag ang parehong source ay naroroon, katanggap-tanggap, at naka-synchronize. Hindi ito nagbibigay ng no-break transfer sa panahon ng kabuuang pagkasira ng source maliban kung may ibang energy source na sumusuporta sa load.
