บทนำเกี่ยวกับ Ceramic Terminal Blocks
ในโลกของการเชื่อมต่อทางไฟฟ้า ความน่าเชื่อถือภายใต้สภาวะที่รุนแรงเป็นสิ่งสำคัญยิ่ง นี่คือที่ที่ บล็อกเทอร์มินัลเซรามิก โดดเด่น ทำจากพอร์ซเลนหรือสตีไทต์คุณภาพสูง ส่วนประกอบทางไฟฟ้าเฉพาะทางเหล่านี้ให้การเชื่อมต่อที่ปลอดภัยในขณะที่ทนต่ออุณหภูมิที่จะหลอมละลายทางเลือกพลาสติกมาตรฐาน ไม่ว่าคุณจะทำงานกับอุปกรณ์อุตสาหกรรม ระบบทำความร้อน หรือเครือข่ายการกระจายพลังงาน การทำความเข้าใจ ceramic terminal blocks เป็นสิ่งจำเป็นเพื่อให้มั่นใจถึงการเชื่อมต่อทางไฟฟ้าที่ปลอดภัยและทนทานในสภาพแวดล้อมที่ต้องการ.
Ceramic Terminal Blocks คืออะไร?
Ceramic terminal blocks (เรียกอีกอย่างว่า porcelain terminal blocks) เป็นอุปกรณ์เชื่อมต่อทางไฟฟ้าที่ผลิตจากวัสดุเซรามิกที่ทนต่ออุณหภูมิสูง มีขั้วต่อสองขั้วขึ้นไปที่ยึดด้วยสกรูหรือกลไกการยึดที่คล้ายกัน ออกแบบมาเพื่อเชื่อมต่อวงจรไฟฟ้าเข้าด้วยกันอย่างแน่นหนา ต่างจาก terminal blocks พลาสติก รุ่นเซรามิกมีความโดดเด่นในสภาวะที่รุนแรงซึ่งความต้านทานความร้อนเป็นสิ่งสำคัญ.
หน้าที่หลักของ ceramic terminal blocks คือการเชื่อมต่อและเป็นฉนวน ตัวบล็อกทำจากวัสดุเซรามิกที่แข็งแรงซึ่งเป็นฉนวนไฟฟ้าของการเชื่อมต่อที่อยู่ติดกัน ในขณะที่ส่วนประกอบที่เป็นสื่อกระแสไฟฟ้ามักจะเป็นทองเหลืองหรือโลหะที่ทนต่อการกัดกร่อนอื่นๆ ที่เข้ากันได้กับทองแดง การผสมผสานนี้สร้างจุดเชื่อมต่อที่ปลอดภัยซึ่งรักษาความเป็นฉนวนไฟฟ้าแม้ในสภาพแวดล้อมที่ท้าทาย.
คุณสมบัติและประโยชน์ที่สำคัญของ Ceramic Terminal Blocks
ความต้านทานความร้อนที่เหนือกว่า
คุณสมบัติที่โดดเด่นที่สุดของ ceramic terminal blocks คือความต้านทานความร้อนที่ยอดเยี่ยม ในขณะที่ terminal blocks พลาสติกมาตรฐานเริ่มเสื่อมสภาพที่อุณหภูมิประมาณ 105°C บล็อกเซรามิกสามารถทนต่ออุณหภูมิตั้งแต่ 200°C ถึง 450°C ขึ้นอยู่กับรุ่นเฉพาะ บางรุ่นพิเศษสามารถทนต่ออุณหภูมิสูงถึง 650°C หรือสูงกว่า.
ความต้านทานความร้อนที่พิเศษนี้ทำให้ ceramic terminal blocks เป็นสิ่งจำเป็นสำหรับการใช้งานในเตาเผา เตาอบ และการตั้งค่าทางอุตสาหกรรมที่มีอุณหภูมิสูงอื่นๆ ที่ส่วนประกอบพลาสติกจะละลายหรือเสื่อมสภาพอย่างรวดเร็ว.
คุณสมบัติฉนวนไฟฟ้าที่ดีเยี่ยม
Ceramic terminal blocks รักษาคุณสมบัติฉนวนไฟฟ้าที่น่าประทับใจแม้ในอุณหภูมิที่สูงขึ้น ค่าความต้านทานฉนวนทั่วไปสามารถเกิน 190-300 MΩ ที่อุณหภูมิระหว่าง 20°C ถึง 400°C ซึ่งสูงกว่ามาตรฐานอุตสาหกรรมอย่างมาก สิ่งนี้ทำให้มั่นใจได้ถึงความเป็นฉนวนไฟฟ้าที่เชื่อถือได้ในการใช้งานที่การรักษาความสมบูรณ์ของวงจรเป็นสิ่งสำคัญ.
ความทนทานและอายุการใช้งานที่โดดเด่น
Ceramic terminal blocks มีความแข็งแรงเชิงกลและความทนทานเป็นพิเศษ ทำให้ทนทานต่อแรงกระแทก การสั่นสะเทือน และความเค้นทางกล โครงสร้างที่แข็งแกร่งนี้ช่วยให้มั่นใจถึงความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมทางอุตสาหกรรม ลดความจำเป็นในการเปลี่ยนและบำรุงรักษาบ่อยครั้ง.
วัสดุคุณภาพสูงที่ใช้ใน ceramic terminal blocks ช่วยให้สามารถรักษาความสมบูรณ์ของโครงสร้างภายใต้สภาวะที่จะทำให้ทางเลือกพลาสติกเสื่อมสภาพอย่างรวดเร็ว ซึ่งแปลเป็นการลดความต้องการในการบำรุงรักษาและลดเวลาหยุดทำงานในการใช้งานที่สำคัญ.
ความต้านทานต่อสารเคมีและการกัดกร่อนที่เหนือกว่า
ข้อได้เปรียบที่สำคัญอีกประการหนึ่งของ ceramic terminal blocks คือความต้านทานต่อสารเคมี น้ำมัน และสารกัดกร่อนที่มักพบในสภาพแวดล้อมทางอุตสาหกรรม วัสดุเซรามิกไม่เสื่อมสภาพเมื่อสัมผัสกับสารเคมีส่วนใหญ่ ทำให้มั่นใจได้ถึงประสิทธิภาพที่ยั่งยืนในสภาพแวดล้อมที่ท้าทายซึ่งวัสดุอื่นๆ อาจล้มเหลว.
ความปลอดภัยจากอัคคีภัยและไม่ติดไฟ
Ceramic terminal blocks ไม่ติดไฟโดยธรรมชาติ ทำให้เหมาะสำหรับการใช้งานที่ความปลอดภัยจากอัคคีภัยเป็นข้อกังวล จะไม่ก่อให้เกิดอันตรายจากไฟไหม้และสามารถรักษาความสมบูรณ์ของวงจรในระหว่างสภาวะไฟไหม้ ให้ความต่อเนื่องที่สำคัญสำหรับระบบเตือนภัยและระบบปิดฉุกเฉิน.
ประเภทของเทอร์มินัลบล็อกเซรามิก
Ceramic terminal blocks มีให้เลือกหลายรูปแบบเพื่อให้ตรงตามข้อกำหนดการใช้งานที่แตกต่างกัน:
โดยการกำหนดค่าเทอร์มินัล
บล็อกเทอร์มินัลแบบปิด
Enclosed ceramic terminal blocks มีขั้วต่อที่ได้รับการปกป้องมากขึ้นภายในตัวเรือนเซรามิก สิ่งเหล่านี้ให้:
- เพิ่มความปลอดภัยโดยลดการสัมผัสโดยไม่ได้ตั้งใจกับชิ้นส่วนที่มีไฟฟ้า
- พิกัดแรงดันไฟฟ้าสูงสุดโดยทั่วไประหว่าง 380-600V
- ความสามารถในการรับกระแสไฟฟ้าตั้งแต่ 30A ถึง 65A
- ความต้านทานต่ออุณหภูมิสูงถึง 200°C
บล็อกเทอร์มินัลแบบเปิด
Exposed ceramic terminal blocks มีขั้วต่อที่เข้าถึงได้ง่ายกว่า ให้:
- เข้าถึงได้ง่ายขึ้นสำหรับการเดินสายไฟและการบำรุงรักษา
- พิกัดแรงดันไฟฟ้าสูงสุด 500-600V
- ความสามารถในการรับกระแสไฟฟ้าตั้งแต่ 15A ถึง 100A
- ความต้านทานต่ออุณหภูมิสูงถึง 240°C (โดยรุ่นพิเศษสามารถเข้าถึง 450°C)

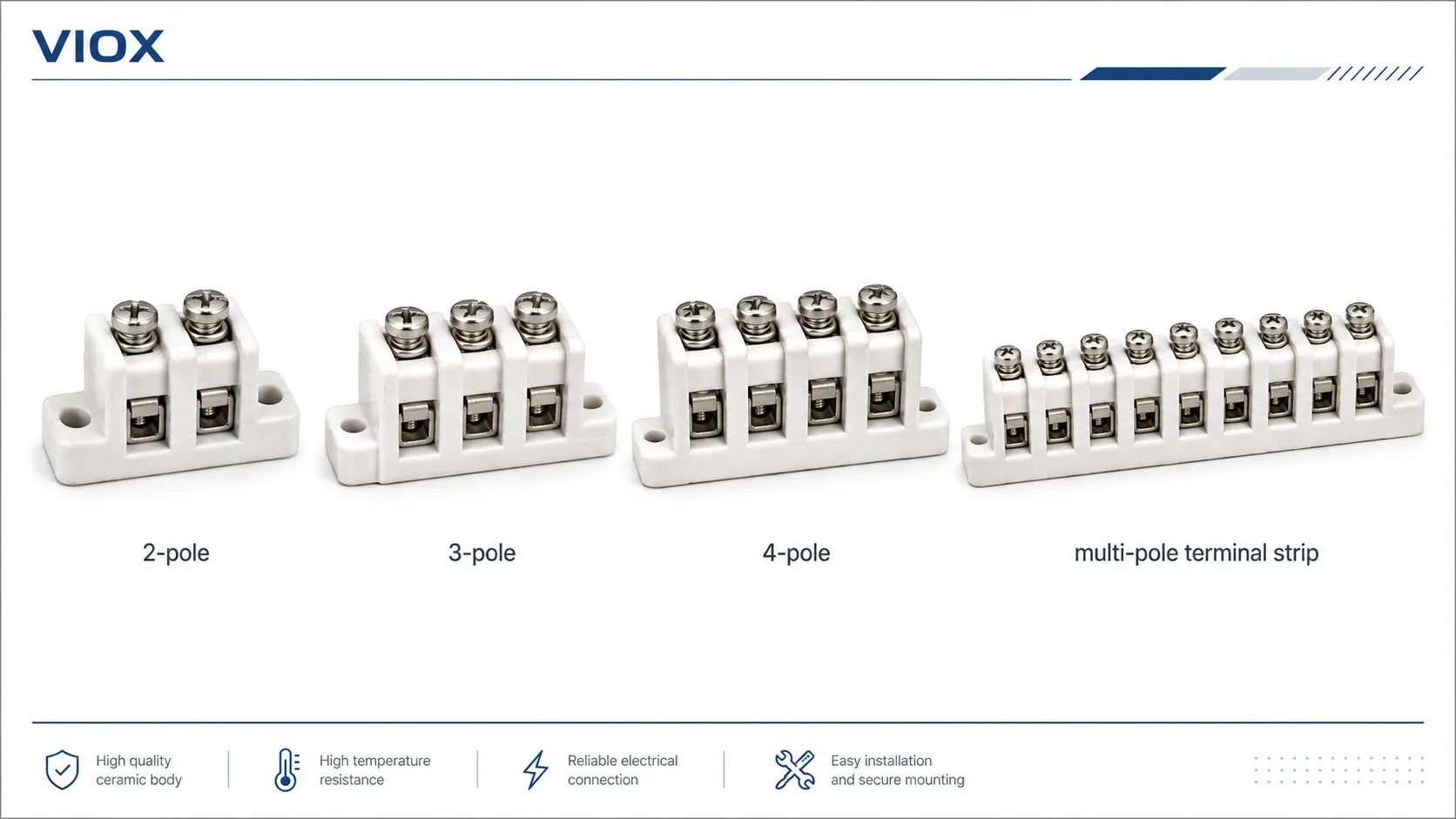

ตามจำนวนขั้ว
Ceramic terminal blocks มีให้เลือกในการกำหนดค่าขั้วต่างๆ:
- Single-pole blocks สำหรับการเชื่อมต่อพื้นฐาน
- Two-pole blocks สำหรับการใช้งานวงจรคู่
- Three-pole blocks สำหรับระบบสามเฟส
- Four-pole blocks และสูงกว่าสำหรับการเดินสายที่ซับซ้อนมากขึ้น
จำนวนขั้วระบุจำนวนการเชื่อมต่อวงจรแยกต่างหากที่สามารถทำได้ภายในบล็อกเดียว โดยที่ multi-pole blocks โดยพื้นฐานแล้วจะรวม single-pole blocks หลายตัวไว้ในตัวเรือนเซรามิกเดียว.
ตามประเภทการติดตั้ง
ตัวเลือกการติดตั้งทั่วไป ได้แก่:
- Panel mounted blocks ที่มีรูสำหรับยึดกับแผงด้วยสกรู
- Surface mounted blocks ที่ออกแบบมาสำหรับการติดตั้งบนพื้นผิวเรียบ
- Floating type blocks ที่เชื่อมต่อสายไฟโดยไม่ต้องติดตั้งกับพื้นผิว

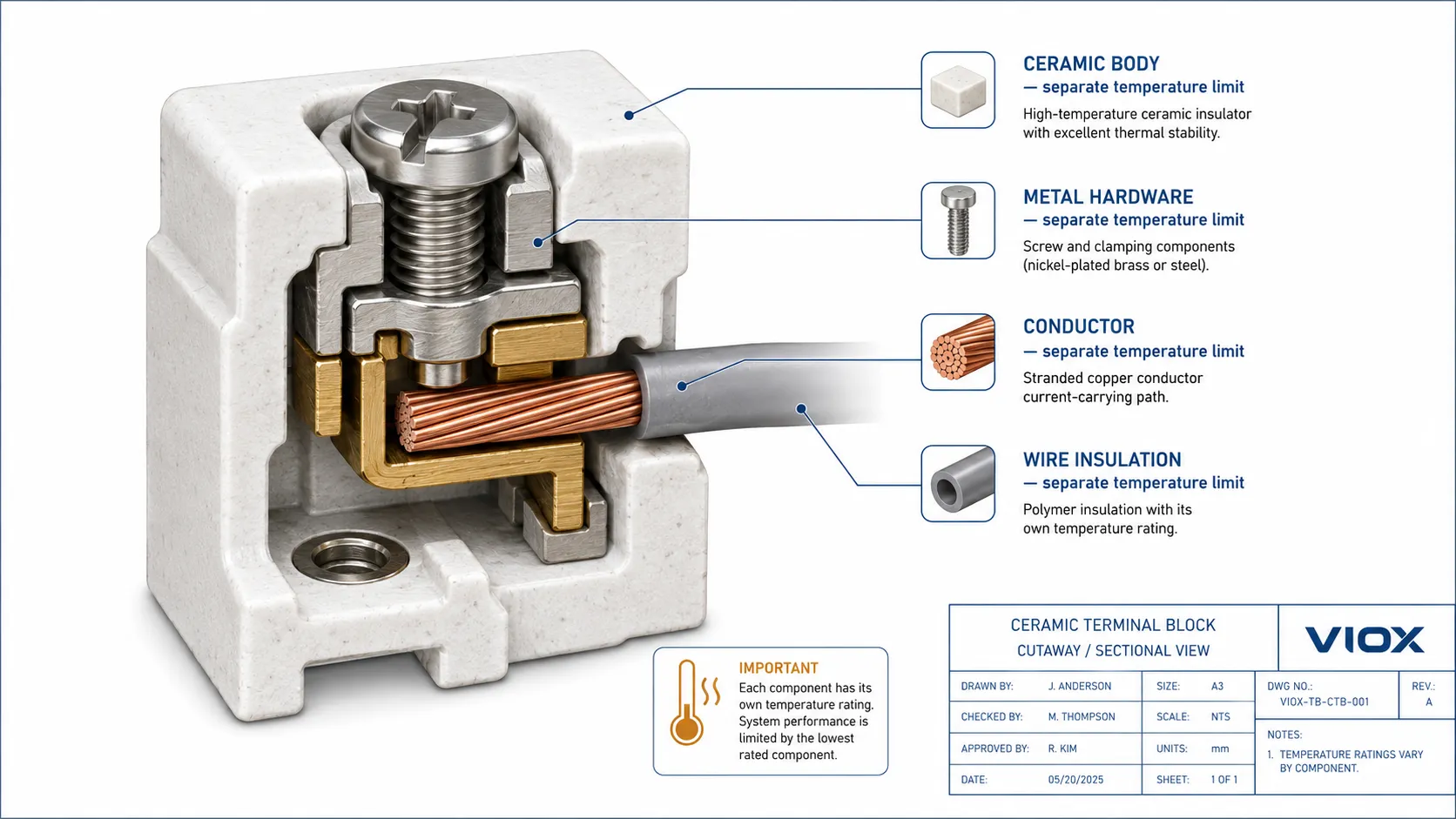

วัสดุและการก่อสร้าง
ประสิทธิภาพของ ceramic terminal blocks ส่วนใหญ่ขึ้นอยู่กับวัสดุที่ใช้ในการก่อสร้าง:
ตัวเซรามิก
Ceramic terminal blocks ส่วนใหญ่ใช้ steatite (ชนิด C221) ซึ่งเป็นสารประกอบเซรามิกที่ทำจากแร่ทัลคัมธรรมชาติ วัสดุนี้ให้:
- คุณสมบัติไดอิเล็กตริกที่ดีเยี่ยม
- ความต้านทานต่ออุณหภูมิที่เหนือกว่า
- ความเสถียรทางกลที่ดี
- ความคุ้มค่าเมื่อเทียบกับฉนวนอุณหภูมิสูงอื่นๆ
ตัวเซรามิกโดยทั่วไปจะไม่เคลือบด้วยสีครีมอ่อนๆ แม้ว่าจะมีรุ่นเคลือบสำหรับบางการใช้งาน.
ส่วนประกอบขั้วต่อ
ขั้วต่อที่ฝังอยู่ในบล็อกเซรามิกโดยทั่วไปทำจาก:
- ทองเหลือง (มักจะเป็นเกรด CuZn40Pb2 เพื่อความแข็งแรงเชิงกลสูง)
- ทองเหลืองชุบนิกเกิลหรือชุบสังกะสีเพื่อเพิ่มความต้านทานการกัดกร่อน
- สแตนเลสสตีลในการใช้งานที่มีอุณหภูมิสูงโดยเฉพาะ
สกรูเชื่อมต่อโดยทั่วไปเป็นเหล็กชุบสังกะสีที่มีหัวทรงกระบอกแบบมีร่อง ออกแบบมาเพื่อยึดสายไฟโดยไม่ทำให้เสียหาย.

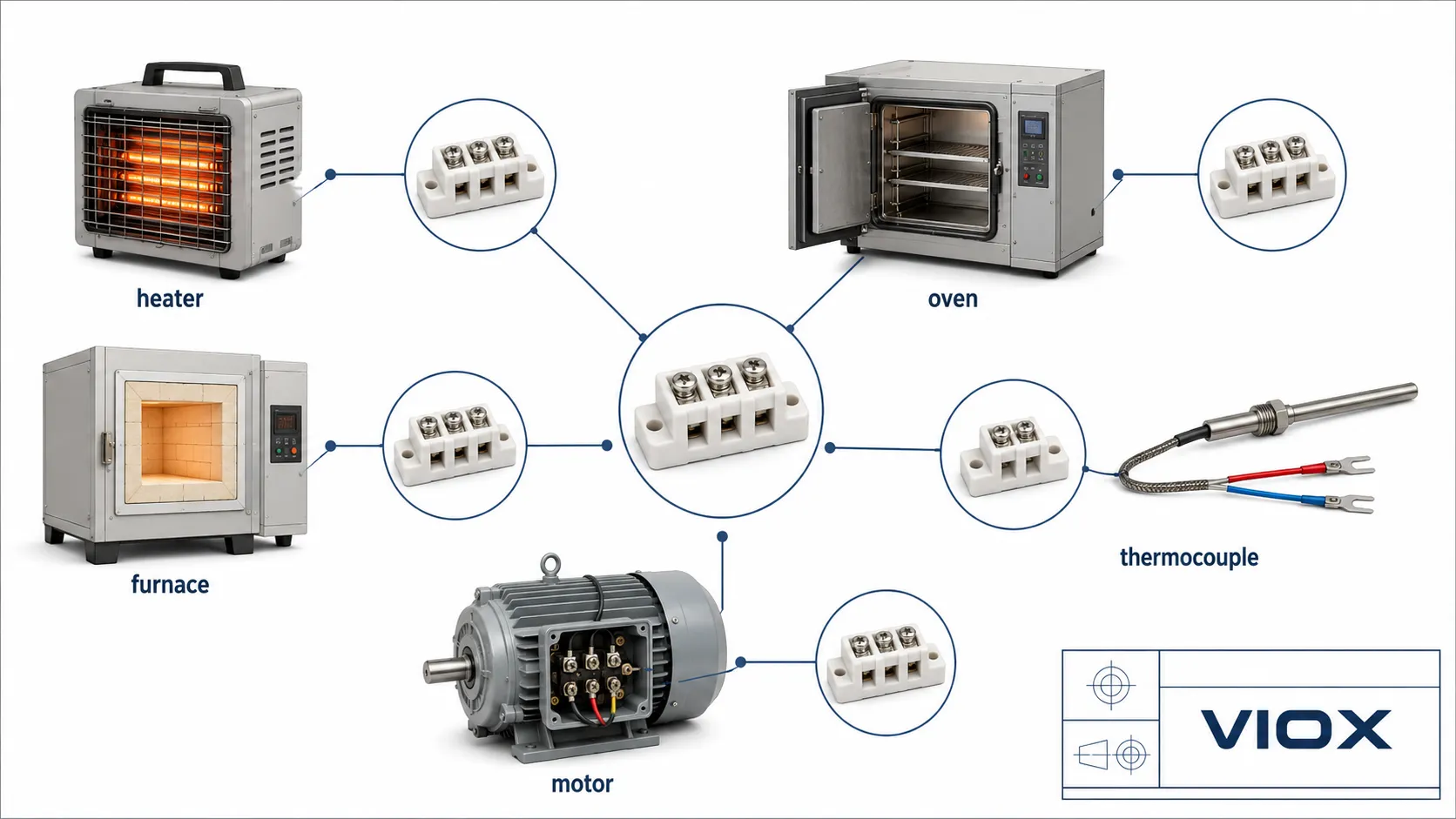

การใช้งานทั่วไปสำหรับ Ceramic Terminal Blocks
Ceramic terminal blocks มีความโดดเด่นในสภาพแวดล้อมที่อุณหภูมิสูง สภาพแวดล้อมที่กัดกร่อน หรือข้อกังวลด้านความน่าเชื่อถือทำให้ terminal blocks มาตรฐานไม่เหมาะสม:
อุปกรณ์และเครื่องจักรอุตสาหกรรม
Terminal blocks เฉพาะทางเหล่านี้พบได้ใน:
- อุปกรณ์กาวร้อน
- เครื่องฉีดพลาสติก
- มอเตอร์ที่ทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูง
- อุปกรณ์ในกระบวนการทางอุตสาหกรรมที่มีอุณหภูมิแวดล้อมสูง
ระบบทำความร้อน
แผงขั้วต่อเซรามิกมีการใช้กันอย่างแพร่หลายในการใช้งานที่ให้ความร้อนสูง:
- เตาเผาและเตาอบ
- เตาอบอุตสาหกรรมและเชิงพาณิชย์
- เครื่องทำความร้อนอินฟราเรดและหลอดควอทซ์
- ส่วนประกอบให้ความร้อนด้วยไฟฟ้า
- อุปกรณ์จัดเลี้ยงที่ต้องการการเชื่อมต่อที่ทนความร้อน
ระบบจำหน่ายไฟฟ้า
ในการใช้งานด้านพลังงาน แผงขั้วต่อเซรามิกมี:
- จุดเชื่อมต่อที่ปลอดภัยในพื้นที่ที่มีอุณหภูมิสูง
- ประสิทธิภาพที่เชื่อถือได้ในแผงควบคุมพลังงาน
- การเชื่อมต่อที่ทนทานในตู้จ่ายไฟ
- การสิ้นสุดที่ปลอดภัยในระบบไฟฟ้าแรงสูง
การใช้งานเฉพาะทาง
การใช้งานที่สำคัญอื่น ๆ ได้แก่:
- การเดินสายเทอร์โมคัปเปิลในการตรวจสอบอุณหภูมิสูง
- ระบบเตือนอัคคีภัยที่ต้องการความสมบูรณ์ของวงจรระหว่างเกิดไฟไหม้
- ระบบหยุดทำงานฉุกเฉินในสภาพแวดล้อมที่เป็นอันตราย
- การใช้งานที่การเชื่อมต่อต้องยังคงสภาพเดิมภายใต้สภาวะที่รุนแรง
วิธีการเลือกบล็อกเทอร์มินัลเซรามิกที่ถูกต้อง
การเลือกแผงขั้วต่อเซรามิกที่เหมาะสมต้องพิจารณาปัจจัยหลายประการอย่างรอบคอบ:
ข้อกำหนดด้านอุณหภูมิ
เลือกแผงขั้วต่อที่มีพิกัดอุณหภูมิสูงกว่าอุณหภูมิแวดล้อมสูงสุดที่คาดไว้อย่างน้อย 20% เพื่อให้มีส่วนต่างด้านความปลอดภัยที่เพียงพอ สำหรับการใช้งานที่มีความผันผวนของอุณหภูมิสูงมาก ให้เลือกรุ่นที่ออกแบบมาโดยเฉพาะเพื่อรองรับการเปลี่ยนแปลงอุณหภูมิ.
ข้อมูลจำเพาะทางไฟฟ้า
ตรวจสอบให้แน่ใจว่าพิกัดแรงดันไฟฟ้าและกระแสไฟฟ้าของแผงขั้วต่อสูงกว่าข้อกำหนดในการใช้งานของคุณอย่างน้อย 25% เพื่อรองรับการเพิ่มขึ้นของโหลดหรือแรงดันไฟฟ้าที่คาดไม่ถึง พิจารณาทั้งโหลดไฟฟ้าต่อเนื่องและสูงสุดเมื่อทำการเลือก.
ความเข้ากันได้ของขนาดสายไฟ
ยืนยันว่าแผงขั้วต่อเซรามิกที่เลือกสามารถรองรับขนาดสายไฟที่ใช้ในการใช้งานของคุณได้อย่างเหมาะสม รุ่นต่างๆ รองรับขนาดสายไฟที่หลากหลาย:
- บล็อกขนาดเล็กโดยทั่วไปรองรับ 26-12 AWG
- บล็อกขนาดกลางมักจะรองรับ 20-8 AWG
- บล็อกขนาดใหญ่สามารถรับสายไฟตั้งแต่ 18-4 AWG
การพิจารณาด้านสิ่งแวดล้อม
ประเมินปัจจัยด้านสิ่งแวดล้อมพิเศษใดๆ ที่อาจส่งผลต่อประสิทธิภาพ:
- การสัมผัสกับสารเคมีหรือน้ำมัน
- สภาพกลางแจ้งหรือความชื้นสูง
- การสั่นสะเทือนมากเกินไปหรือแรงกระแทกทางกล
- การสัมผัสกับสารกัดกร่อนที่อาจเกิดขึ้น
การติดตั้งที่ดีที่สุดที่ฝึก
เพื่อประสิทธิภาพและความปลอดภัยสูงสุดเมื่อติดตั้งแผงขั้วต่อเซรามิก:
- ติดตั้งแผงขั้วต่อในตำแหน่งที่ปลอดภัยและมั่นคง ห่างจากความชื้นมากเกินไป
- ปอกฉนวนออกจากสายไฟที่จะเชื่อมต่อประมาณ ½ นิ้ว
- สอดสายไฟเปลือยเข้าไปในขั้วต่อจนสุด จนกระทั่งฉนวนสัมผัสกับขั้วต่อ
- ขันสกรูขั้วต่อให้แน่นตามแรงบิดที่กำหนด (หลีกเลี่ยงการขันแน่นเกินไป)
- ตรวจสอบให้แน่ใจว่ามีระยะห่างที่เหมาะสมรอบแผงขั้วต่อสำหรับการระบายความร้อน
- พิจารณาตู้ป้องกันในสภาพแวดล้อมที่รุนแรงมาก
ข้อดีและข้อจำกัด
ข้อได้เปรียบหลัก
แผงขั้วต่อเซรามิกมีข้อดีหลายประการ:
- ทนความร้อนได้ดีเยี่ยมถึงหลายร้อยองศาเซลเซียส
- ฉนวนไฟฟ้าที่เหนือกว่าแม้ในอุณหภูมิสูง
- ความแข็งแรงเชิงกลและความทนทานที่ดีเยี่ยม
- ทนทานต่อสารเคมีและการกัดกร่อนที่โดดเด่น
- ไม่ติดไฟและเป็นไปตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัย
- อายุการใช้งานยาวนานในสภาพแวดล้อมที่รุนแรง
ข้อจำกัดที่ควรพิจารณา
แม้จะมีขีดความสามารถที่น่าประทับใจ แต่แผงขั้วต่อเซรามิกก็มีข้อจำกัดบางประการ:
- ต้นทุนเริ่มต้นที่สูงกว่าเมื่อเทียบกับทางเลือกพลาสติก
- น้ำหนักและขนาดที่มากกว่าสำหรับพิกัดกระแสไฟฟ้าที่เท่ากัน
- ความหลากหลายที่น้อยกว่าในตัวเลือกการเชื่อมต่อ
- อาจแตกหักได้หากได้รับแรงกระแทกอย่างรุนแรง
- มีการกำหนดค่าเฉพาะทางให้เลือกจำกัด
แม้จะมีข้อพิจารณาเหล่านี้ แผงขั้วต่อเซรามิกยังคงเป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานที่อุณหภูมิสูง สภาพแวดล้อมที่รุนแรง หรือข้อกำหนดด้านความน่าเชื่อถือที่ยอดเยี่ยม ทำให้แผงขั้วต่อมาตรฐานไม่เหมาะสม.
การวิเคราะห์เปรียบเทียบ: เซรามิกเทียบกับวัสดุทางเลือก
การเลือกวัสดุแผงขั้วต่อที่เหมาะสมต้องเข้าใจถึงข้อดีข้อเสียระหว่างเซรามิกและตัวเลือกทั่วไปอื่นๆ การเปรียบเทียบนี้จะช่วยคุณพิจารณาว่าวัสดุใดเหมาะสมกับข้อกำหนดในการใช้งานเฉพาะของคุณมากที่สุด.

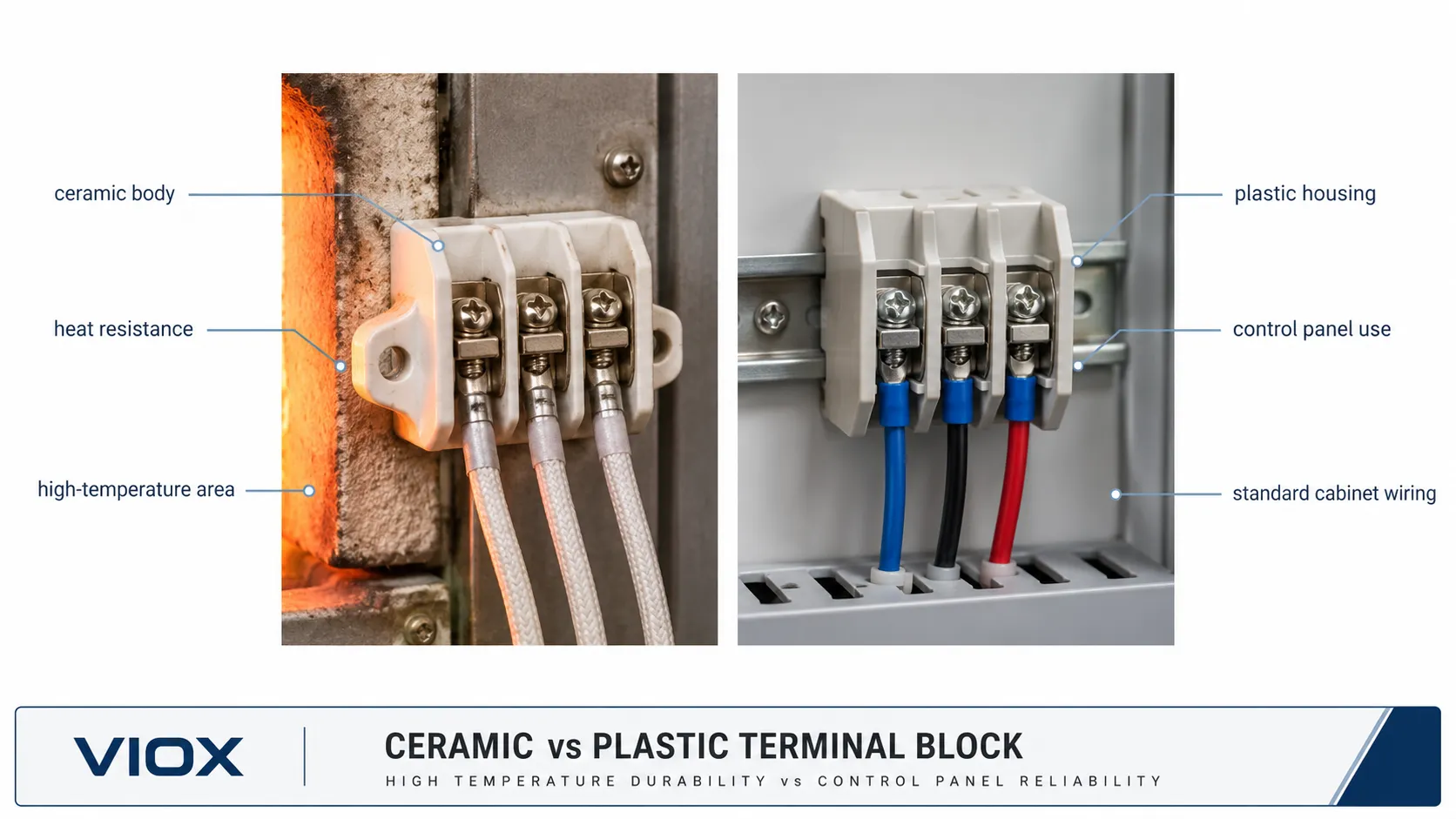

แผงขั้วต่อเซรามิกเทียบกับพลาสติก
แผงขั้วต่อพลาสติก ซึ่งโดยทั่วไปทำจากเทอร์โมพลาสติก เช่น โพลีอะมายด์ (PA), โพลีคาร์บอเนต (PC) หรือ โพลีโพรพิลีน (PP) มีการใช้กันอย่างแพร่หลายสำหรับการใช้งานทั่วไป นี่คือวิธีการเปรียบเทียบกับตัวเลือกเซรามิก:
ความทนทานต่ออุณหภูมิ
ที่สุดสำคัญ differentiator เป็นอุณหภูมิลังจัดการวามสามารถ. เบื้องมีช่วงตึกเทอร์มินัล excel กับปฏิบัติการช่วงจาก 200 ข้อ C ต้องตร 650 ข้อ C พลาสติกสำหต้องลดจำกัดโดยปกติแล้ ranging จาก 80 ข้อ C(Polyethylene)เพื่อ 130 ข้อ C(PA66),ด้านบนซึ่งพวกมันอ่อนนุ่มเพียงหนทางเดียวที่จะเอาชีวิ,หรือทำลาย.
ฉนวนไฟฟ้า
วัสดุทั้งสองทำหน้าที่เป็นฉนวน แต่โดยทั่วไปแล้วเซรามิกมีคุณสมบัติที่เหนือกว่า โดยเฉพาะอย่างยิ่งความแข็งแรงของไดอิเล็กตริกและความต้านทานเชิงปริมาตรที่สูงกว่า ทำให้เซรามิกได้เปรียบสำหรับการใช้งานแรงดันไฟฟ้าสูงและการรักษาความสมบูรณ์ของฉนวนที่อุณหภูมิสูง เซรามิกยังมีความต้านทานต่อการติดตามพื้นผิว (CTI > 600) สูงกว่าพลาสติกหลายชนิด.
คุณสมบัติทางกล
แผงขั้วต่อเซรามิกให้ความแข็งแกร่งและความแข็งแรงในการรับแรงอัดสูง แต่เปราะและมีแนวโน้มที่จะแตกหักเมื่อถูกกระแทก ทางเลือกพลาสติกโดยทั่วไปมีความยืดหยุ่น น้ำหนักเบา และมีความต้านทานแรงกระแทกที่ดีกว่า แม้ว่าอาจบิดเบี้ยว เสียรูปภายใต้ความเค้น หรือคืบคลานเมื่อเวลาผ่านไป.
ความทนทานและความต้านทาน
เซรามิกมีความต้านทานต่อการกัดกร่อน สารเคมี และการเสื่อมสภาพที่โดดเด่น ความต้านทานของพลาสติกแตกต่างกันไปตามประเภท โดยทั่วไปให้ความต้านทานที่ดีต่อความชื้นและสารเคมีทั่วไป อย่างไรก็ตาม ความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมทางเคมีหรือ UV ที่รุนแรงโดยทั่วไปด้อยกว่าเซรามิก เซรามิกไม่ติดไฟ ในขณะที่พลาสติกมีระดับการติดไฟที่แตกต่างกัน (เช่น UL94 V-0, V-2, HB) ซึ่งต้องเลือกอย่างระมัดระวังตามข้อกำหนดด้านความปลอดภัยจากอัคคีภัย.
ต้นทุนและการจัดการ
โดยทั่วไปแล้วเซรามิกมีราคาแพงกว่าเนื่องจากต้นทุนวัสดุและกระบวนการผลิตที่ซับซ้อน พลาสติกได้รับประโยชน์จากการฉีดขึ้นรูปอัตโนมัติในปริมาณมาก ทำให้คุ้มค่ากว่ามากสำหรับการใช้งานมาตรฐาน นอกจากนี้ พลาสติกน้ำหนักเบามักจะง่ายต่อการจัดการและติดตั้ง ในขณะที่เซรามิกต้องได้รับการจัดการอย่างระมัดระวังมากขึ้นเพื่อหลีกเลี่ยงการแตกหัก.
กลุ่มหลักโปรแกรม
เซรามิกขาดไม่ได้สำหรับการใช้งานที่มีอุณหภูมิสูง แรงดันไฟฟ้าสูง สารเคมีรุนแรง หรือมีความสำคัญต่อความปลอดภัยจากอัคคีภัย ซึ่งพลาสติกล้มเหลว พลาสติกครองการเดินสายไฟฟ้าทั่วไป อุปกรณ์อิเล็กทรอนิกส์เชิงพาณิชย์ แผงควบคุมในสภาพแวดล้อมที่มีการควบคุม และโครงการที่คำนึงถึงต้นทุน.
| คุณสมบัติ | เซรามิก | พลาสติก (PA, PC, PP) |
|---|---|---|
| อุณหภูมิใช้งานสูงสุด (°C) | สูง (200 ถึง 800+) | ต่ำ (โดยทั่วไป 80 ถึง 130) |
| คุณภาพฉนวน | ยอดเยี่ยม (V สูง, T สูง, CTI สูง) | ดี (V/T มาตรฐาน) |
| คุณสมบัติทางกล | แข็งแรงสูง, แข็ง, เปราะ | ความแข็งแรงต่ำกว่า, ยืดหยุ่น, ทนต่อแรงกระแทก |
| ความต้านทานการกัดกร่อน | ยอดเยี่ยม | ดี (แตกต่างกันไปตามประเภท) |
| ความสามารถในการติดไฟ | ไม่ติดไฟ | แตกต่างกันไป (ได้รับการจัดอันดับ UL94) |
| ค่าใช้จ่าย | สูงกว่า | ต่ำกว่า |
| น้ำหนัก | หนักกว่า | เบากว่า |
เทอร์มินอลบล็อกเซรามิกเทียบกับโลหะ
เทอร์มินอลบล็อกโลหะ ซึ่งมักใช้ทองเหลืองหรือโลหะผสมทองแดงสำหรับตัวนำไฟฟ้า/แพลตฟอร์มหลัก มีข้อดีที่แตกต่างกันเมื่อเทียบกับเซรามิก:
ความทนทานต่ออุณหภูมิ
เซรามิกเหนือกว่าอย่างมาก ออกแบบมาสำหรับอุณหภูมิสูง (สูงถึง 400°C+) บล็อกโลหะโดยทั่วไปจะจำกัดอยู่ที่การใช้งานที่มีอุณหภูมิปานกลางหรือต่ำ (โดยทั่วไปในช่วง 100-160°C) ซึ่งถูกจำกัดโดยคุณสมบัติของโลหะและส่วนประกอบฉนวนที่รวมอยู่.
คุณสมบัติทางไฟฟ้า
เซรามิกให้ฉนวนไฟฟ้าที่ดีเยี่ยมโดยธรรมชาติ บล็อกโลหะซึ่งเป็นตัวนำไฟฟ้า อาศัยการออกแบบที่รวมถึงสิ่งกีดขวางหรือฐานฉนวนแยกต่างหาก และโดยทั่วไปจะไม่ถือว่าเหมาะสมที่สุดในกรณีที่ประสิทธิภาพของฉนวนสูงมีความสำคัญ.
อย่างไรก็ตาม บล็อกโลหะมีความโดดเด่นในการจัดการกระแสไฟฟ้าสูงเนื่องจากความนำไฟฟ้าสูงของตัวโลหะ (ทองเหลือง ทองแดง) ทำให้แรงดันไฟฟ้าตกน้อยที่สุด ความสามารถในการรับกระแสของบล็อกเซรามิกถูกกำหนดโดยขนาดและวัสดุของขั้วโลหะที่ฝังอยู่ ไม่ใช่ตัวฉนวนเอง.
ลักษณะทางกล
ทั้งสองอย่างมีความทนทานที่ดี แต่ในรูปแบบที่แตกต่างกัน โลหะมีความแข็งแรง ความเหนียว และความต้านทานต่อความเค้นทางกลและการสั่นสะเทือนที่ดีเยี่ยม เซรามิกก็แข็งแรงและแข็งเช่นกัน แต่เปราะและทนทานต่อแรงกระแทกน้อยกว่า.
การกัดกร่อนและการผลิต
เซรามิกมีความต้านทานต่อการกัดกร่อนสูงโดยธรรมชาติ ความต้านทานการกัดกร่อนของบล็อกโลหะขึ้นอยู่กับโลหะผสมเฉพาะที่ใช้และการชุบหรือการบำบัดป้องกันที่ใช้.
จากมุมมองด้านการผลิต โลหะค่อนข้างง่ายต่อการผลิตโดยใช้กระบวนการตัดเฉือน ปั๊ม และขึ้นรูปมาตรฐาน การผลิตเซรามิกมีความซับซ้อนกว่าและเกี่ยวข้องกับขั้นตอนการขึ้นรูป/เผา ซึ่งส่งผลต่อต้นทุน.
จุดเน้นการใช้งาน (Application Focus)
เซรามิกถูกเลือกสำหรับข้อกำหนดด้านอุณหภูมิสูงและฉนวนสูง บล็อกโลหะมักเป็นที่ต้องการสำหรับการใช้งานที่มีกระแสไฟฟ้าสูง (เมื่ออุณหภูมิเอื้ออำนวย) สภาพแวดล้อมทางกายภาพที่ต้องการ (เนื่องจากความแข็งแรง) และการเชื่อมต่อยูทิลิตี้ทั่วไปที่ฉนวนสูงไม่ใช่ปัจจัยขับเคลื่อนหลัก.
| คุณสมบัติ | เซรามิก | โลหะ (เช่น ตัวทองเหลือง) |
|---|---|---|
| อุณหภูมิใช้งานสูงสุด (°C) | สูง (400+) | ต่ำ/ปานกลาง (100-160) |
| คุณภาพฉนวน | ยอดเยี่ยม (โดยธรรมชาติ) | ไม่ดี (ต้องมีฉนวนแยกต่างหาก) |
| ความจุปัจจุบัน | กำหนดโดยขั้วต่อ | สูง (ตัวนำไฟฟ้า) |
| ความแข็งแรงทางกล | แข็งแรงแต่เปราะ | แข็งแรง, เหนียว |
| ความต้านทานการกัดกร่อน | ยอดเยี่ยม | แตกต่างกันไป (ขึ้นอยู่กับโลหะ/การบำบัด) |
| ความง่ายในการผลิต | ซับซ้อน | ง่ายกว่า |
| ค่าใช้จ่าย | สูงกว่า | ต่ำกว่า |
เซรามิกเทียบกับฟีนอล/เบกาไลต์
เรซินฟีนอล (เช่น เบกาไลต์) แสดงถึงพลาสติกเทอร์โมเซตติงรุ่นเก่าที่ใช้สำหรับฉนวนไฟฟ้า แม้ว่าจะพบเห็นได้น้อยในการติดตั้งใหม่ แต่ก็คุ้มค่าที่จะเปรียบเทียบกับตัวเลือกเซรามิก:
- เทอร์มินอลบล็อกเซรามิกมีความต้านทานต่ออุณหภูมิสูงกว่าเรซินฟีนอลอย่างมีนัยสำคัญ
- เซรามิกให้ความต้านทานไฟและคุณลักษณะด้านความปลอดภัยที่เหนือกว่า
- วัสดุฟีนอลโดยทั่วไปใช้สำหรับการใช้งานที่ความต้านทานความร้อนปานกลางเพียงพอและต้นทุนเป็นปัจจัย
- เซรามิกยังคงเป็นตัวเลือกที่ต้องการสำหรับการใช้งานด้านความปลอดภัยที่สำคัญและสภาพแวดล้อมที่รุนแรง
การเลือกที่เหมาะสม
วัสดุเทอร์มินอลบล็อกที่เหมาะสมที่สุดขึ้นอยู่กับการระบุข้อกำหนดหลักของการใช้งานของคุณมากกว่าการค้นหาวัสดุ “ดีที่สุด” เพียงอย่างเดียว พิจารณาแนวทางเหล่านี้:
- เลือกเซรามิก เมื่ออุณหภูมิในการทำงานเกินความสามารถของพลาสติกและโลหะ แม้จะมีต้นทุนและความเปราะที่สูงกว่า
- เลือกพลาสติก สำหรับการใช้งานที่มีอุณหภูมิแวดล้อมและคำนึงถึงต้นทุน โดยมีความต้องการฉนวนมาตรฐาน
- เลือกใช้โลหะ สำหรับข้อกำหนดกระแสไฟฟ้าสูงภายในช่วงอุณหภูมิปานกลาง
- พิจารณาฟีนอล ตัวเลือกสำหรับการใช้งานที่มีอุณหภูมิปานกลางซึ่งต้องการความสมดุลระหว่างประสิทธิภาพและต้นทุน
การวิเคราะห์อย่างละเอียดเกี่ยวกับข้อกำหนดเฉพาะของการใช้งานของคุณ โดยจัดลำดับความสำคัญของปัจจัยขับเคลื่อนประสิทธิภาพหลัก เช่น ความต้านทานต่ออุณหภูมิ คุณสมบัติของฉนวน ความต้องการทางกล และข้อจำกัดด้านงบประมาณ เป็นสิ่งสำคัญสำหรับการเลือกวัสดุอย่างชาญฉลาด.
เคล็ดลับการบำรุงรักษา
แม้ว่าเทอร์มินอลบล็อกเซรามิกต้องการการบำรุงรักษาน้อยที่สุด แต่การปฏิบัติตามแนวทางเหล่านี้จะช่วยให้มั่นใจได้ถึงประสิทธิภาพสูงสุด:
- ตรวจสอบการเชื่อมต่อเป็นระยะๆ เพื่อความแน่น โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีการสั่นสะเทือนสูง
- ตรวจสอบสัญญาณของความร้อนสูงเกินไป การเปลี่ยนสี หรือคราบคาร์บอน
- ตรวจสอบว่าฮาร์ดแวร์สำหรับติดตั้งยังคงแน่นหนา
- ทำความสะอาดฝุ่นหรือเศษผงที่สะสม ซึ่งอาจส่งผลต่อประสิทธิภาพทางไฟฟ้า
- เปลี่ยนบล็อกใดๆ ที่แสดงสัญญาณของความเสียหายทางกายภาพหรือการเสื่อมสภาพ
คำถามที่พบบ่อยเกี่ยวกับเทอร์มินอลบล็อกเซรามิก
เทอร์มินอลบล็อกเซรามิกสามารถทนต่ออุณหภูมิได้เท่าใด
เทอร์มินอลบล็อกเซรามิกมาตรฐานโดยทั่วไปสามารถรองรับอุณหภูมิตั้งแต่ 200°C ถึง 450°C ขึ้นอยู่กับรุ่นเฉพาะ รุ่นพิเศษสำหรับอุณหภูมิสูงสามารถทนต่ออุณหภูมิสูงถึง 650°C หรือสูงกว่าในการใช้งานบางประเภท.
เทอร์มินอลบล็อกเซรามิกเปรียบเทียบกับเทอร์มินอลบล็อกพลาสติกอย่างไร
เมื่อเปรียบเทียบกับตัวเลือกที่เป็นพลาสติก บล็อกขั้วต่อเซรามิกมีความทนทานต่อความร้อนที่เหนือกว่าอย่างมาก ฉนวนไฟฟ้าที่ดีกว่าที่อุณหภูมิสูง ความแข็งแรงทางกลที่มากขึ้น ความต้านทานต่อสารเคมีที่ดีขึ้น และไม่ติดไฟ ในขณะที่บล็อกขั้วต่อพลาสติกประหยัดกว่าสำหรับการใช้งานมาตรฐาน บล็อกเซรามิกมีความจำเป็นสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูง.
บล็อกขั้วต่อเซรามิกคุ้มค่ากับค่าใช้จ่ายที่สูงกว่าหรือไม่?
ใช่ สำหรับการใช้งานที่เกี่ยวข้องกับอุณหภูมิสูงหรือสภาพแวดล้อมที่รุนแรง บล็อกขั้วต่อเซรามิกให้คุณค่าที่ยอดเยี่ยมผ่านอายุการใช้งานที่ยาวนาน ความน่าเชื่อถือ และความต้องการในการบำรุงรักษาที่ลดลง ความสามารถในการป้องกันความล้มเหลวของระบบในสภาวะที่รุนแรงทำให้เป็นการลงทุนที่คุ้มค่าแม้จะมีค่าใช้จ่ายเริ่มต้นที่สูงกว่า.
สามารถใช้บล็อกขั้วต่อเซรามิกกลางแจ้งได้หรือไม่?
ใช่ บล็อกขั้วต่อเซรามิกทำงานได้ดีเยี่ยมในการใช้งานกลางแจ้งเนื่องจากมีความต้านทานต่อปัจจัยแวดล้อมที่ยอดเยี่ยม เช่น ความผันผวนของอุณหภูมิ การสัมผัสรังสียูวี และความชื้น เพื่อประสิทธิภาพสูงสุดกลางแจ้ง ให้เลือกรุ่นที่ได้รับการจัดอันดับสำหรับการใช้งานดังกล่าว และพิจารณาการป้องกันสภาพอากาศเพิ่มเติมสำหรับการเชื่อมต่อ.
บล็อกขั้วต่อเซรามิกมีอายุการใช้งานนานเท่าใด?
เมื่อเลือกและติดตั้งอย่างเหมาะสม บล็อกขั้วต่อเซรามิกสามารถอยู่ได้นานหลายทศวรรษ แม้ในการใช้งานที่มีอุณหภูมิสูง ความทนทานของพวกเขานั้นเหนือกว่าทางเลือกที่เป็นพลาสติก โดยเฉพาะอย่างยิ่งในสภาวะที่รุนแรง ทำให้เป็นการลงทุนระยะยาวที่เชื่อถือได้.
สรุป
บล็อกขั้วต่อเซรามิกเป็นโซลูชันที่จำเป็นสำหรับการเชื่อมต่อไฟฟ้าในสภาพแวดล้อมที่ต้องการ ซึ่งส่วนประกอบมาตรฐานจะล้มเหลว ความต้านทานความร้อนที่ยอดเยี่ยม คุณสมบัติทางไฟฟ้าที่เหนือกว่า และความทนทานที่โดดเด่นทำให้ขาดไม่ได้ในการใช้งานทางอุตสาหกรรม การทำความร้อน และการกระจายพลังงานจำนวนมาก.
เมื่อเลือกบล็อกขั้วต่อเซรามิก ให้พิจารณาอย่างรอบคอบถึงข้อกำหนดด้านอุณหภูมิ ข้อกำหนดทางไฟฟ้า ความต้องการในการติดตั้ง และสภาพแวดล้อม เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด ด้วยการติดตั้งที่เหมาะสมและการบำรุงรักษาน้อยที่สุด ส่วนประกอบพิเศษเหล่านี้จะให้การเชื่อมต่อไฟฟ้าที่ปลอดภัยและเชื่อถือได้เป็นเวลาหลายปี แม้ในสภาวะที่ท้าทายที่สุด.
ในขณะที่กระบวนการทางอุตสาหกรรมยังคงผลักดันขอบเขตทางเทคโนโลยี ความสำคัญของส่วนประกอบประสิทธิภาพสูง เช่น บล็อกขั้วต่อเซรามิกก็ยิ่งชัดเจนมากขึ้น ความสามารถเฉพาะตัวของพวกเขาทำให้มั่นใจได้ว่าจะยังคงเป็นองค์ประกอบสำคัญในการใช้งานไฟฟ้าเฉพาะทางในอนาคตอันใกล้นี้.
