⎯⎯ อุปกรณ์ป้องกันทางไฟฟ้า
เบรกเกอร์ขนาดเล็ก
VIOX Miniature Circuit Breakers (MCB) ได้รับการออกแบบมาเพื่อป้องกันกระแสเกินขนาดกะทัดรัดในที่พักอาศัย, เชิงพาณิชย์ และการใช้งานแผงแบบโมดูลาร์ หน้านี้จะเน้นไปที่ กลุ่มผลิตภัณฑ์ MCB: หน้าที่ของมัน, โครงสร้างของกลุ่มผลิตภัณฑ์, ข้อกำหนดที่สำคัญ และวิธีการเลือกรุ่นที่เหมาะสมสำหรับวงจร.
⎯⎯ โดยสังเขป
จุดเด่นของผลิตภัณฑ์หลัก
MCB ทำหน้าที่อะไร
คิดถึงเรื่องโปรแกรม
ปัจจัยในการเลือกที่สำคัญ
ครอบคลุมรุ่น
ได้รับการรับรองโดย
⎯⎯ ภาพรวม
MCB คืออะไร?
เป็ เบรกเกอร์วงจรขนาดเล็ก (MCB) คืออุปกรณ์ป้องกันขนาดกะทัดรัดที่ใช้เพื่อขัดขวางวงจรเมื่อกระแสไฟฟ้าสูงเกินระดับที่ยอมรับได้สำหรับสายไฟหรือโหลดที่เชื่อมต่อ ในระบบแรงดันไฟฟ้าต่ำเชิงปฏิบัติ เป็นหนึ่งในอุปกรณ์ที่ใช้กันมากที่สุดสำหรับการป้องกันวงจรย่อย.
MCB ถูกนำมาใช้กันอย่างแพร่หลายเนื่องจากเป็นแบบโมดูลาร์, เป็นมิตรกับราง DIN, ง่ายต่อการกำหนดมาตรฐานในรูปแบบแผง และมีให้เลือกในการกำหนดค่าขั้วและเส้นโค้งการตัดวงจรหลายแบบ เหมาะอย่างยิ่งสำหรับแผงจ่ายไฟที่ขนาดกะทัดรัดและการเลือกรุ่นผลิตภัณฑ์ที่ทำซ้ำได้มีความสำคัญ.
⎯⎯ รุ่น MCB

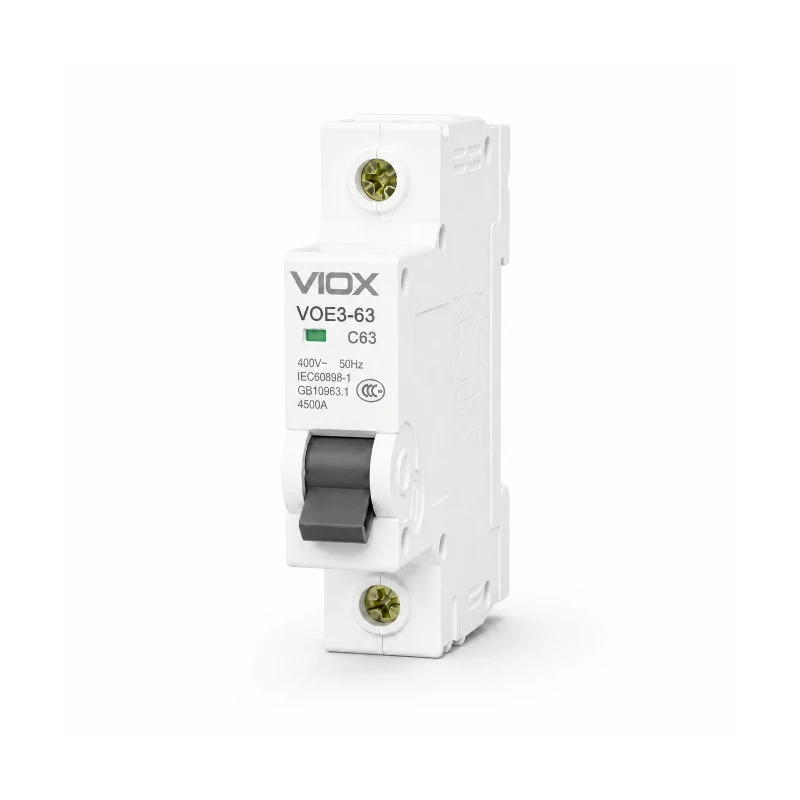

กลุ่มผลิตภัณฑ์ VIOX MCB
ช่วงโมดูลาร์ทั่วไป

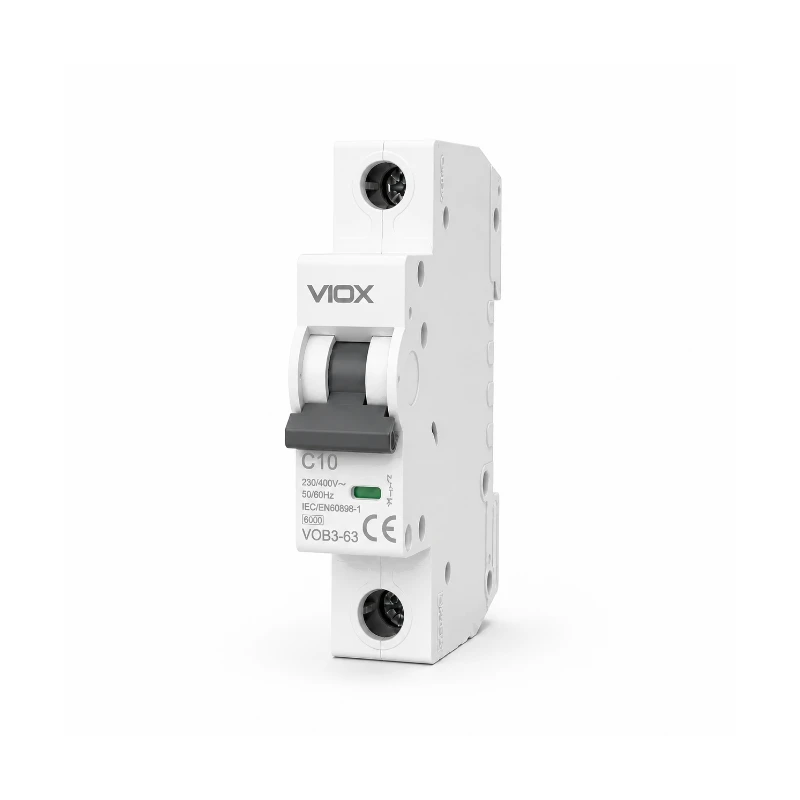

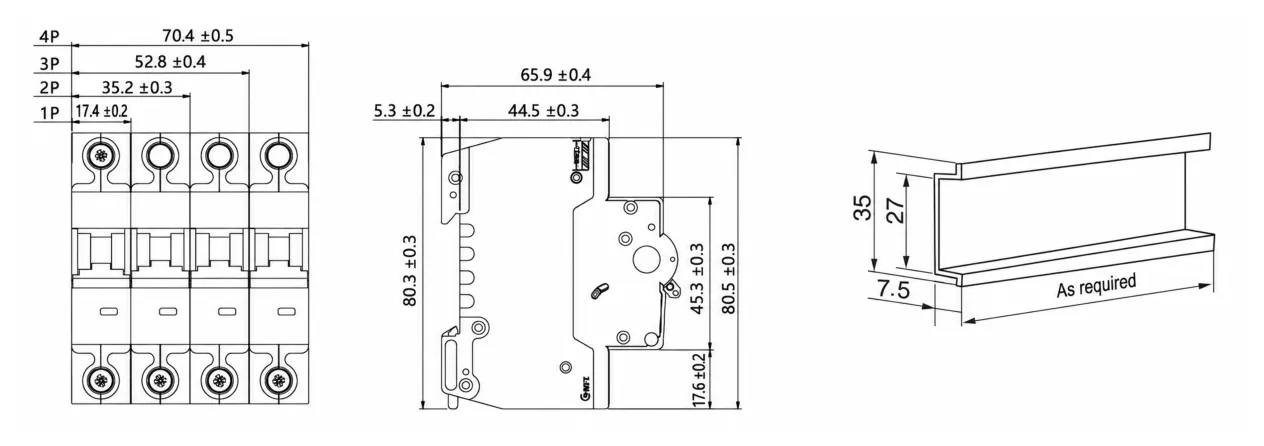

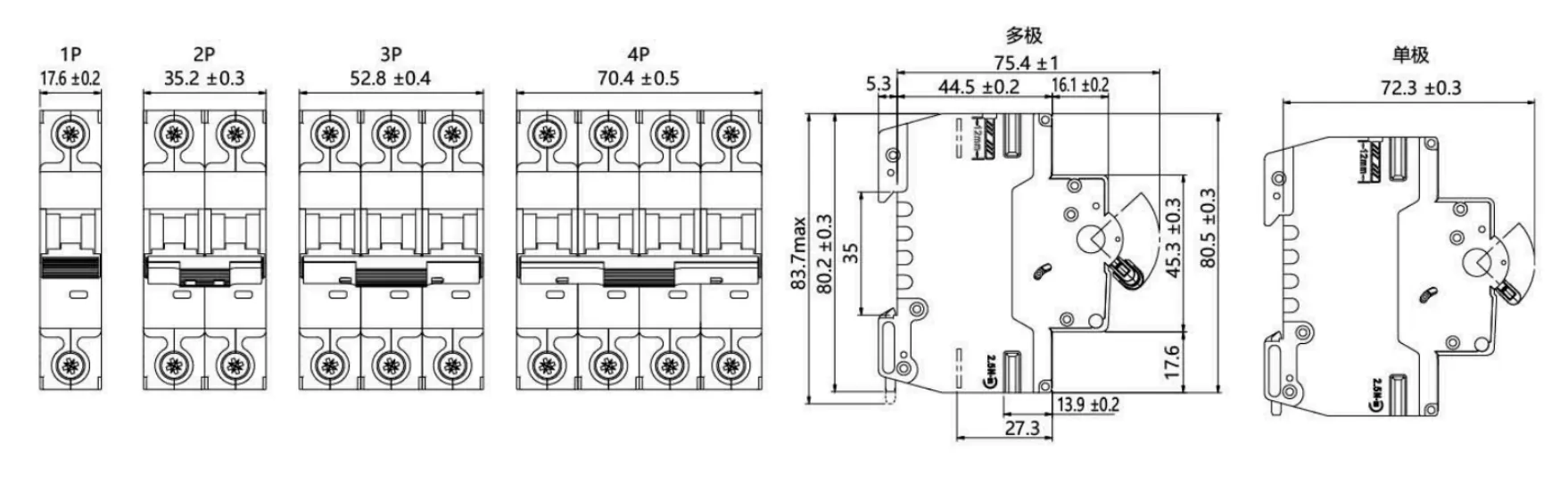

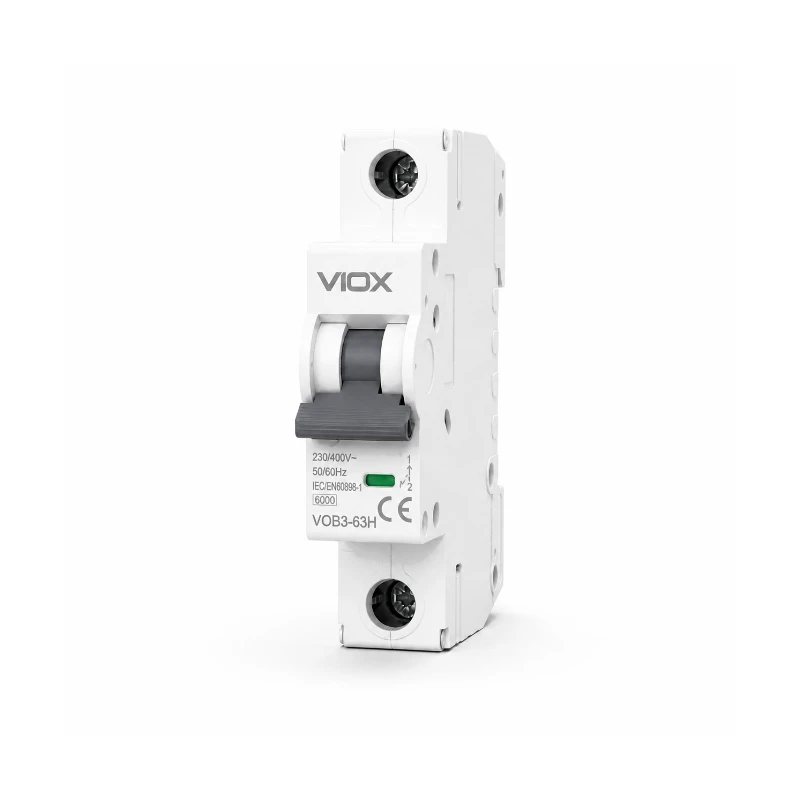

VOB3-63
- จำนวนขั้ว: 1P, 2P, 3P, 4P
- กระแสไฟฟ้าที่กำหนด: 1A ถึง 63A
- รหัสเส้นโค้ง: B, C, D
- แรงดันไฟฟ้าที่กำหนด: 240/415V~ ถึง 415V
ประสิทธิภาพที่สูงขึ้น
VOB4-63
- จำนวนขั้ว: 1P, 2P, 3P, 4P
- กระแสไฟฟ้าที่กำหนด: 1A ถึง 63A
- ตัวเลือกความสามารถในการตัดกระแส: 6kA หรือ 10kA
- หน่วยปลดวงจร: เทอร์มัล-แมกเนติก
ช่วงกระแสไฟฟ้าสูง
VOB4-125
- จำนวนขั้ว: 1P, 2P, 3P, 4P
- กระแสไฟฟ้าที่กำหนด: 80A, 100A, 125A
- รหัสเส้นโค้ง: C, D
- เหมาะสำหรับการใช้งานแบบโมดูลาร์ที่มีกระแสไฟฟ้าสูงกว่า
ช่วงกระแสไฟฟ้าสูง
VOB5-125
- จำนวนขั้ว: 1P, 2P, 3P, 4P
- กระแสไฟฟ้าที่กำหนด: 80A, 100A, 125A
- รหัสเส้นโค้ง: C, D
- เหมาะสำหรับการใช้งานแบบโมดูลาร์ที่มีกระแสไฟฟ้าสูงกว่า
⎯⎯ เน้นข้อกำหนด
ข้อกำหนดหลักที่มีผลต่อการเลือก MCB
| รายการข้อกำหนด | ทำไมมันจึงสำคัญ | ทิศทางหน้า VIOX ทั่วไป |
|---|---|---|
| การกำหนดค่าเสา | กำหนดวิธีการที่ MCB เหมาะสมกับการจัดเรียงวงจรแบบเฟสเดียวหรือหลายขั้ว | รูปแบบโมดูลาร์ 1P ถึง 4P ทั่วทั้งกลุ่มผลิตภัณฑ์ |
| กระแสไฟฟ้าที่ได้รับการจัดอันดับ | กำหนดช่วงการป้องกันวงจรและความเหมาะสมในการใช้งาน | ช่วงขนาดกะทัดรัดตั้งแต่การใช้งานวงจรย่อยกระแสไฟฟ้าต่ำไปจนถึงรุ่นโมดูลาร์กระแสไฟฟ้าสูงกว่า |
| ทำลายคืน | ต้องสอดคล้องกับระดับความผิดพร่องที่มีอยู่และความคาดหวังของโครงการ | ตัวเลือก 6kA และประสิทธิภาพที่สูงขึ้นขึ้นอยู่กับซีรีส์ |
| เส้นโค้งการเดินทาง | มีผลต่อความเข้ากันได้กับแสงสว่าง, โหลดทั่วไป และอุปกรณ์ที่มีกระแสไหลเข้าสูง | กลุ่มเส้นโค้ง B, C และ D มีให้เลือกในรุ่นหลัก |
| Voltage ระดับความชื่นชอบ | ต้องตรงกับระบบการติดตั้งและการจัดเรียงขั้ว | ครอบคลุมแรงดันไฟฟ้า AC เฉพาะซีรีส์สำหรับการใช้งานแบบโมดูลาร์ทั่วไป |
| บริบทของมาตรฐาน | มีอิทธิพลต่อความเหมาะสมในการส่งออก, เส้นทางการอนุมัติทางเทคนิค และการจัดแนวเอกสาร | ตรวจสอบซีรีส์รุ่นเทียบกับตลาดเป้าหมายและเอกสารผลิตภัณฑ์ |
⎯⎯ ลักษณะการตัดวงจร
ประเภทเส้นโค้ง MCB โดยสังเขป
เส้นโค้ง B
การใช้งานกระแสไหลเข้าต่ำกว่า
มักเกี่ยวข้องกับแสงสว่างและพฤติกรรมวงจรที่มีความต้านทานมากกว่า ซึ่งการตอบสนองทางแม่เหล็กที่เร็วกว่านั้นเป็นที่ยอมรับได้.
เส้นโค้ง C
การจ่ายไฟทั่วไป
โดยทั่วไปใช้ในการจ่ายไฟทั่วไปและสภาพแวดล้อมโหลดผสมที่ต้องการความทนทานต่อกระแสไหลเข้าปานกลาง.
เส้นโค้ง D
โหลดกระแสไหลเข้าสูงกว่า
โดยทั่วไปจะพิจารณาสำหรับโหลดที่มีกระแสเริ่มต้นสูงกว่า ขึ้นอยู่กับอุปกรณ์และการออกแบบวงจรทั้งหมด.
⎯⎯ ความเหมาะสมในการใช้งาน
สถานที่ใช้งาน VIOX MCB
ที่อยู่อาศัย
แผงจ่ายไฟในบ้าน
เหมาะสำหรับวงจรแสงสว่าง, เต้ารับ และการป้องกันวงจรย่อยขนาดกะทัดรัดที่รูปแบบราง DIN แบบโมดูลาร์เป็นมาตรฐาน.
โฆษณา
แผงร้านค้าปลีกและสำนักงาน
มีประโยชน์ในแผงจ่ายไฟขั้นสุดท้ายที่ต้องการการป้องกันวงจรย่อยที่ชัดเจนและการเลือกรุ่นที่ทำซ้ำได้.
การสร้างแผง
โหลดกระแสไหลเข้าสูงกว่า
โดยทั่วไปจะพิจารณาสำหรับโหลดที่มีกระแสเริ่มต้นสูงกว่า ขึ้นอยู่กับอุปกรณ์และการออกแบบวงจรทั้งหมด.
⎯⎯ การเลือก
วิธีการเลือก MCB ที่เหมาะสม
ขั้นตอน
- เริ่มต้นด้วยประเภทวงจรและลักษณะการทำงานของโหลดที่คาดหวัง.
- ยืนยันรูปแบบขั้วที่จำเป็นสำหรับการจัดเรียงการกระจาย.
- ตรวจสอบพิกัดกระแสและระดับความผิดพร่องที่คาดการณ์ไว้ก่อนเลือกความสามารถในการตัดกระแส.
- เลือกเส้นโค้งการตัดวงจรที่เหมาะสมที่สุดกับลักษณะโหลด.
- ตรวจสอบตลาดเป้าหมายและข้อกำหนดด้านเอกสารผลิตภัณฑ์.
เคล็ดลับ
| การเลือกปัจจั | ทำไมมันจึงสำคัญ | ข้อผิดพลาดทั่วไป |
|---|---|---|
| ปัจจุบันระดับความชื่นชอบ | ต้องสอดคล้องกับกลยุทธ์การป้องกันวงจร | การเลือกโดยดูจากป้ายกำกับโหลดเท่านั้น |
| ทำลายคืน | ต้องตรงหรือเกินกว่าสภาวะความผิดพร่องในการติดตั้ง | การใช้ค่าเริ่มต้นเดียวสำหรับทุกโครงการ |
| เส้นโค้งการเดินทาง | ควบคุมวิธีการตอบสนองของอุปกรณ์ต่อสภาวะกระแสไหลเข้าและสภาวะความผิดพร่อง | การละเลยลักษณะโหลด |
| รูปแบบขั้ว | ต้องเหมาะสมกับการจัดเรียงวงจร | การเลือกโดยพิจารณาจากราคาหรือความคุ้นเคยกับรุ่นเท่านั้น |
| บริบทของตลาด | ส่งผลต่อมาตรฐานและความเหมาะสมของรุ่นที่ผู้ซื้อคาดหวัง | การผสมสมมติฐานของผลิตภัณฑ์ข้ามตลาด |
⎯⎯ คำถามที่พบบ่อย
คำถามที่ถูกถามบ่อย
MCB ป้องกันอะไรบ้าง?
MCB ป้องกันวงจรจากสภาวะโอเวอร์โหลดและไฟฟ้าลัดวงจร.
โดยทั่วไปแล้ว MCB ถูกนำไปใช้งานที่ไหนบ้าง?
โดยทั่วไปแล้วจะใช้ในแผงจ่ายไฟในที่พักอาศัย, วงจรย่อยเชิงพาณิชย์ และแผงไฟฟ้าแบบโมดูลาร์.
MCB แตกต่างจาก MCCB อย่างไร?
MCB เป็นเบรกเกอร์ขนาดเล็กแบบแยกส่วนที่เหมาะสำหรับงานจ่ายไฟแรงดันต่ำขนาดเล็ก ในขณะที่ MCCB โดยทั่วไปครอบคลุมช่วงกระแสที่สูงกว่า และความต้องการในการปรับการป้องกันที่หลากหลายกว่า.
ฉันควรตรวจสอบอะไรบ้างก่อนเลือก MCB รุ่นใด
ตรวจสอบพิกัดกระแส, รูปแบบขั้ว, ความสามารถในการตัดกระแส, เส้นโค้งการตัดวงจร, แรงดันไฟฟ้าที่เหมาะสม และความคาดหวังทางเทคนิคของตลาดเป้าหมาย.
ขั้นตอนต่อไปหลังจากเลือกกลุ่มผลิตภัณฑ์ MCB คืออะไร?
หลังจากระบุประเภทที่เหมาะสมแล้ว ขั้นตอนต่อไปคือการยืนยันพิกัดกระแส, รูปแบบขั้ว, ลักษณะการตัดวงจร และค่าความสามารถในการตัดกระแสไฟฟ้าลัดวงจรให้ตรงกับการออกแบบวงจรและการจัดวางแผงควบคุมจริง.
⎯⎯ ขั้นตอนต่อไป
ต้องการแคตตาล็อก ข้อมูลจำเพาะ หรือการสนับสนุนการเลือกรุ่นหรือไม่
กลุ่มผลิตภัณฑ์ VIOX MCB ได้รับการจัดระเบียบเพื่อรองรับการตรวจสอบแคตตาล็อก การยืนยันข้อมูลจำเพาะ และการเปรียบเทียบรุ่นที่ใช้งานได้จริงในการใช้งานป้องกันวงจรแบบโมดูลาร์.
หมายเหตุผลิตภัณฑ์
ข้อควรพิจารณาหลักของผลิตภัณฑ์ ได้แก่ การเลือกเส้นโค้งการตัดวงจร การจัดแนวความสามารถในการตัดกระแส การกำหนดค่าขั้ว และความเหมาะสมกับการจัดวางแผงจ่ายไฟที่ตั้งใจไว้.
