Для ученика понятия “распределительный щит” и “распределительное устройство” звучат одинаково: просто два разных слова для “большого металлического ящика со всем выключатели.”
Для профессионала это разница между Домашней кошкой и еще Тигром.
Их путаница может стать дорогостоящей или даже фатальной ошибкой.
Распространенный ответ “новичка” заключается в том, что “распределительное устройство предназначено для высокого напряжения, а распределительный щит — для низкого напряжения”.”
Это Миф №1 в распределении электроэнергии.
Хотя это частично верно (высоковольтное является всегда распределительное устройство), это опасно неполный ответ, потому что “Низковольтное распределительное устройство” абсолютно существует.

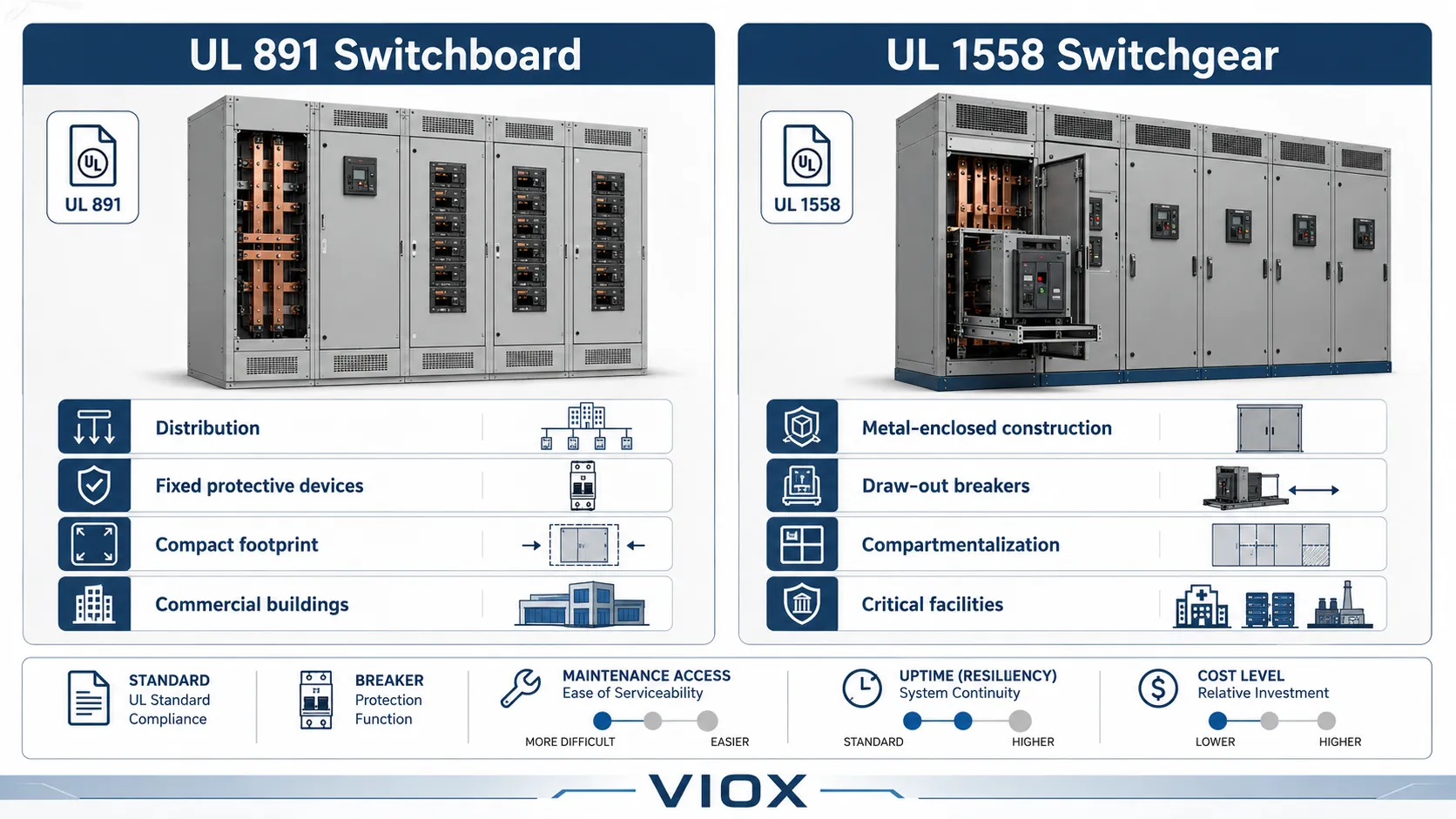

Итак, какой реальный разница? Дело не в напряжении. Дело в Философии проектирования, которая продиктована двумя совершенно разными стандартами UL.
- Распределительный щит: Соответствует UL 891. Разработан для Распределение.
- Распределительное устройство: Соответствует UL 1558. Разработан для Выживания.
Это различие определяет все: стоимость, безопасность и (самое главное) то, как вы обслуживаете IT.
“Золотое правило”: “Фиксированный” против “Выдвижного”
Это различие “мастер-уровня”. Дело не в том, что такое “ящик” делает; дело в том, как выключатели выходят.

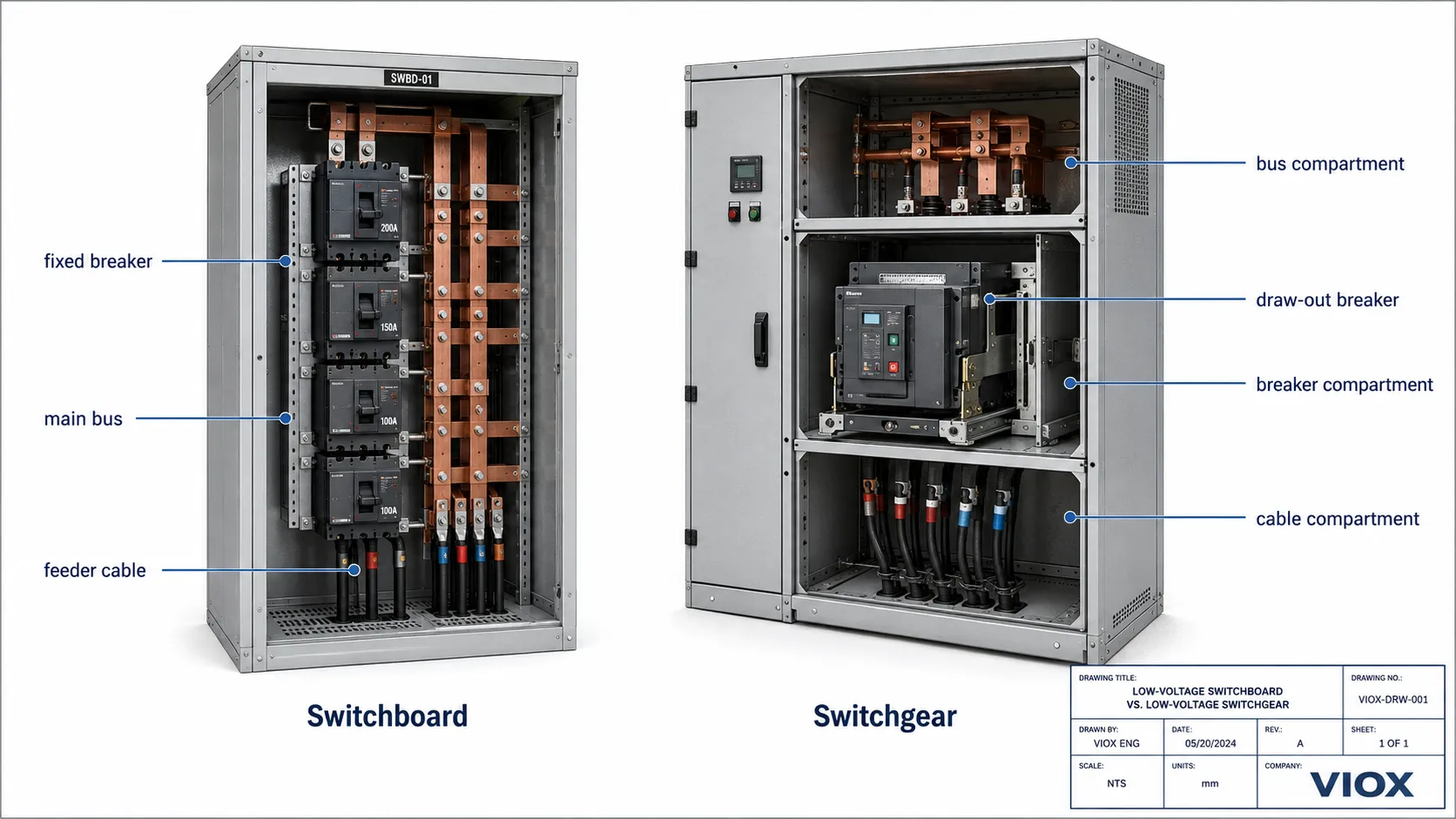

1. Распределительный щит (UL 891) = “Фиксированный” (на болтах)
Распределительный щит предназначен для использования в качестве “распределительного” узла. Его философия заключается в “установил и забыл”.”
Выключатели (обычно автоматические выключатели в литом корпусе или MCCBs) являются “Фиксированными”— они физически прикручены болтами непосредственно к главной шине.
Это просто и (относительно) дешево.
Но что, если выйдет из строя выключатель на 400 А? Чтобы заменить его, у вас нет выбора кроме как обесточить весь распределительный щит. Вы должны отключить основное питание, работать в темноте, открутить неисправный выключатель от шины, прикрутить новый и снова включить питание.
Это 4-часовое отключение электроэнергии во всем здании. Он не нет предназначен для обслуживания.
2. Распределительное устройство (UL 1558) = “Выдвижное” (“Ящик”)
Распределительное устройство — это “система защиты и управления”. Его философия заключается в “его необходимо обслуживать, и он не должен выходить из строя”.”
Выключатели (обычно “воздушные автоматические выключатели” или ACBs) являются “Выдвижные”.” Они встроены в сверхмощную систему “ящика” или “тележки”.
Почему это в 10 раз дороже? Потому что это чудо инженерной мысли. Техник может (в полной СИЗ от дугового разряда) открыть дверцу шкафа, прикрепить “реечную” ручку и безопасно? “выдвинуть” выключатель из розетке под напряжением шины.
Выключатель выдвигается по направляющим, а механические “заслонки” автоматически закрывают токоведущие штыри шины. Вы вытаскиваете “ящик”, меняете его на запасной и “задвигаете” новый.
Центр обработки данных, отделение интенсивной терапии больницы или заводская линия даже не мигнули. Вы платите за время безотказной работы.
“Плазменный огненный шар”: история двух философий безопасности
Эта конструкция “Фиксированный” против “Выдвижной” указывает на более глубокое, критическое различие в философии безопасности.
Распределительный щит: “Открытая комната”
Распределительный щит (UL 891) — это, по сути, “открытая комната”. Выключатели, шины и кабельные наконечники находятся в одном общем открытом металлическом ящике.
“Страшная история”: Ученик затягивает новый автоматический выключатель на 400 А на розетке под напряжением шину (чего ему делать не следует). Ключ соскальзывает.
БУМ.
Ключ замыкает главную шину, инициируя катастрофическую Вспышку дуги— “плазменный огненный шар”, который испаряет ключ и разрушает всю распределительный щит. Конструкция “открытого помещения” означает, что огонь распространяется мгновенно, выводя из строя каждый выключатель.
Комплектное распределительное устройство: “Взрывобезопасный бункер”
Комплектное распределительное устройство (UL 1558) построено на философии “Компартментализации”.”
Это не “открытое помещение”; это серия “взрывобезопасных бункеров”.”
- Главная шина находится в своем собственный отдельном, металлическом “бункере”.”
- Каждый “выкатной” выключатель находится в своем собственном металлическом “бункере”.”
- Цепи управления (24 В) находятся в своем собственном отдельном, металлическом “бункере”.”
(Та же самая) “Страшная история”: Техник “выкатывает” выключатель. Выключатель сам по себе выходит из строя и взрывается.
The Result: Взрыв локализован в пределах этого одного “бункера”. Тяжелые стальные стены защищают главную шину и другие выключатели от взрыва. Остальная часть объекта остается в сети. Вы потеряли одной выключатель, а не все здание.

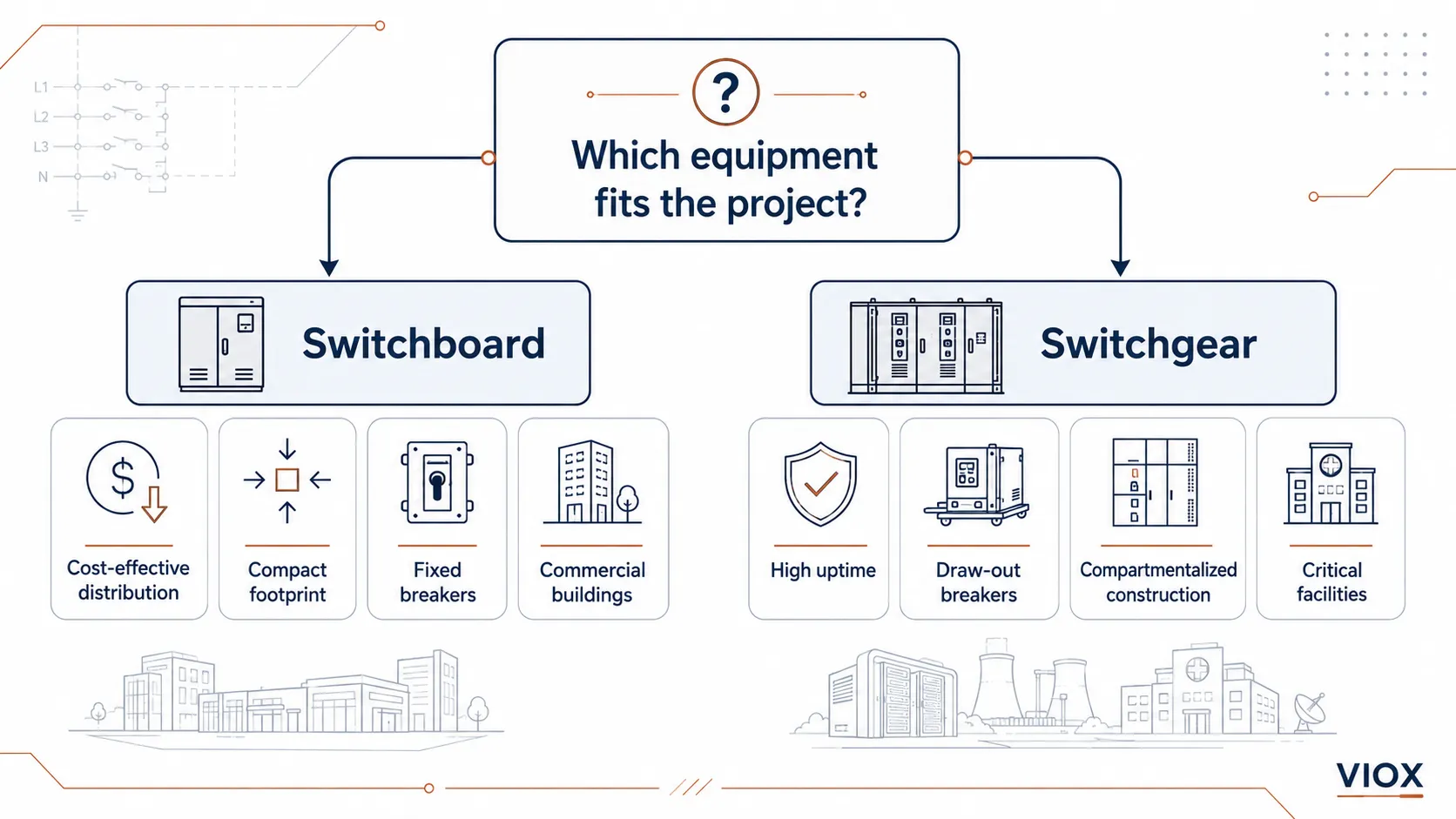

Вывод: “Кошка” против “Тигра” (Когда что использовать)
Итак, да, распределительный щит и комплектное распределительное устройство - это “большие металлические ящики с выключателями”. Но один - это домашняя кошка, а другой - тигр.
Вы используете распределительный щит (UL 891 “Фиксированный”), когда:
- Стоимость является основным фактором.
- Время безотказной работы является нет критично (полная остановка здания на 4 часа “приемлема” для обслуживания).
- Ваше приложение - “распределение” (например, стандартный многоквартирный дом, торговый центр).
Вы используете комплектное распределительное устройство (UL 1558 “Выкатное”), когда:
- Время безотказной работы и Безопасность это не подлежит обсуждению.
- Стоимость простоя ($1M/час) бесконечно выше, чем стоимость оборудования.
- Ваше приложение - “критическая инфраструктура” (например, Больница, , Центр обработки данных, , Фабрика, или Электростанция).
В VIOX мы производим компоненты (такие как MCCB и ACB), которые входят в состав оба системы. Но как старший инженер по применению, я дам простой совет:
Не покупайте “распределительный щит”, когда вам действительно нужен “комплектное распределительное устройство”. Это не “экономия денег” - это критическая инженерная ошибка.
Ознакомьтесь с нашей полной линейкой автоматических выключателей, совместимых с UL 891 (фиксированные) и UL 1558 (выкатные), и спроектируйте свою систему для правильного уровня безопасности и живучести.
