Руководство по выбору однофазного и трехфазного АВР (ATS): Когда выбирать 2P, 3P или 4P?

Понимание однофазных и трехфазных систем электроснабжения

Однофазные системы (1P+N): Применение 220-240В

Однофазные системы электроснабжения работают при напряжении 220-240В и состоят из одного фазного проводника (L1) и одного нейтрального проводника (N). Эти системы обычно требуют 2-полюсный (2P) автоматический переключатель нагрузки (ATS) который переключает одновременно как фазный, так и нейтральный проводники.

Основные области применения:

• Жилые дома и квартиры
• Небольшие коммерческие офисы (с потреблением до 100А)
• Дома на колесах (RV) и мобильные дома
• Легкое оборудование и приборы
• Резервное питание для основных домашних нагрузок

Однофазные системы ограничены по мощности, обычно не превышая 100А (24кВт при 240В). Для резервного питания в жилых помещениях 2P ATS обеспечивает адекватную защиту при переключении между сетью и генератором.

Трехфазные системы (3P+N): Промышленное электроснабжение 380-415В

Трехфазные системы электроснабжения обеспечивают 380-415В через три фазных проводника (L1, L2, L3) плюс нейтральный проводник (N). Эти системы требуют либо 3-полюсный (3P) или 4-полюсный (4P) автоматический переключатель нагрузки (ATS), в зависимости от того, требуется ли переключение нейтрали — критически важное решение, влияющее на безопасность и надежность системы.

Основные области применения:

• Производственные предприятия и промышленные заводы
• Коммерческие здания с системами HVAC
• Центров обработки данных и телекоммуникационных объектов
• Объекты, использующие трехфазные двигатели (насосы, компрессоры, чиллеры)
• Крупномасштабные солнечные фотоэлектрические установки с гибридными инверторными системами

Тип системы	Напряжение	Проводники	Типичный ATS	Максимальная нагрузочная способность	Общие приложения
Однофазный	220-240 В	L1 + N	2P	До 24кВт	Жилые дома, небольшие коммерческие объекты
Трехфазный	380-415В	L1 + L2 + L3 + N	3P или 4P	До 400кВт+	Промышленность, крупные коммерческие объекты
Разделенная фаза	120/240В	L1 + L2 + N	3P (специальный)	До 48кВт	Североамериканские жилые дома

Дилемма “4-го полюса”: Выбор между 3P и 4P ATS

Именно здесь происходит большинство ошибок в спецификациях. Решение между 3-полюсным и 4-полюсным ATS принципиально меняет способ обработки нейтрального заземления и защиты от неисправностей в вашей системе.

3-полюсный ATS: Переключаемые фазы, сплошная нейтраль

3P ATS переключает только три фазных проводника (L1, L2, L3), оставляя нейтральный проводник в качестве сквозного соединения между обоими источниками питания.

Конфигурация:

• Переключатели: L1, L2, L3
• Сквозное соединение: Нейтраль (N)
• Заземление: Единственная точка заземления на вводе
• Генератор: Нейтраль НЕ заземлена (плавающая нейтраль)

Критическое ограничение:
При использовании 3P ATS нейтраль генератора не должна быть заземлена на генераторе. Все соединения нейтрали с землей происходят только на вводе электросети. Это создает систему, не являющуюся отдельно выведенной, где генератор разделяет опорное заземление сети.

Риски использования 3P ATS со сплошной нейтралью:

1. Образование контура заземления: Когда нейтрали сети и генератора соединяются через сплошную нейтральную шину, любая разница потенциалов между двумя системами заземления создает циркулирующие токи. Это особенно проблематично в гибридных солнечно-аккумуляторных системах где инвертор может вносить токи смещения постоянного тока.
2. Несовместимость с УЗО/GFCI: Устройства защитного отключения (УЗО) измеряют дисбаланс тока между фазным и нейтральным проводниками. При сплошной нейтрали токи утечки могут возвращаться по альтернативным путям, вызывая ложные срабатывания или, что еще хуже, несрабатывание при фактических замыканиях на землю.
3. Различия потенциалов нейтрали: Если генератор и сеть имеют разные импедансы заземления (что часто встречается в мобильных генераторах или временных установках), нейтраль может "плавать" до опасных напряжений, когда обесточенный источник все еще подключен через нейтральную шину.
4. Конфликты реле защиты от замыканий на землю: Системы с защитой от замыканий на землю на обоих источниках будут видеть ложные токи замыкания на землю, протекающие через нейтральный путь обесточенного источника, что может привести к ненужному срабатыванию защитных устройств.

4-полюсный ATS: Полная изоляция источника

4P ATS переключает все четыре проводника: L1, L2, L3 и нейтраль. Это создает электрически изолированные, отдельно полученные системы.

Конфигурация:

• Переключатели: L1, L2, L3, N
• Прямой проход: Отсутствует (полная изоляция)
• Заземление: Раздельное соединение на каждой источнике
• Генератор: Нейтраль соединена с землей на генераторе

Преимущества 4-полюсной конфигурации:

1. Соответствие требованиям к отдельно полученной системе: Каждый источник питания (сеть, генератор, солнечный инвертор) становится независимой, отдельно полученной системой со своим собственным соединением нейтрали с землей. Это соответствует требованиям статьи 250.30 NEC и устраняет параллельные пути заземления.
2. Предотвращение контуров заземления: Благодаря полному отключению неактивного источника, между различными системами заземления не могут протекать циркулирующие токи. Это критически важно в солнечных гибридных системах где источники на основе инверторов могут вносить гармоники или компоненты постоянного тока.
3. Совместимость с защитой УЗО: Устройства защиты от замыканий на землю работают правильно, потому что защита каждого источника видит только свои собственные токи повреждения, без помех от пути заземления альтернативного источника.
4. Стабильность опорного напряжения: Каждый источник устанавливает свою собственную стабильную нейтральную опорную точку, устраняя колебания напряжения, вызванные разностями потенциалов нейтрали между источниками.

Инженерная рекомендация VIOX

Для гибридных солнечно-аккумуляторных систем, установок резервного питания от генератора и любых приложений, использующих несколько источников питания, VIOX настоятельно рекомендует использовать 4-полюсные автоматические переключатели.

Незначительное увеличение стоимости (обычно на 15-25% по сравнению с 3P устройствами) незначительно по сравнению с устранением проблем с контурами заземления, ложными срабатываниями УЗО и потенциальным повреждением оборудования из-за дисбаланса напряжения нейтрали. В наших полевых испытаниях с более чем 2000 солнечный распределительный блок установками, системы, использующие 4P ATS конфигурации, показали на 92% меньше вызовов сервисной службы, связанных с заземлением, по сравнению с 3P конфигурациями.

Характеристика	3-полюсный АВР	4-полюсный АВР
Переключаемые фазы	L1, L2, L3	L1, L2, L3, N
Нейтральное управление	Сплошной проход	Переключаемый (изолированный)
Соединение N-G генератора	Должно быть удалено	Требуется на генераторе
Тип системы	Не является отдельно полученной системой	Является отдельно полученной системой
Контуры заземления	Высокий риск	Устранены
Совместимость с УЗО	Ограниченный	Полная совместимость
Гибридная солнечная система	Не рекомендуется	Рекомендуется
Ценовая надбавка	Базовая цена	+15-25%
Соответствие требованиям NEC	Требует тщательного проектирования	Автоматическое соответствие

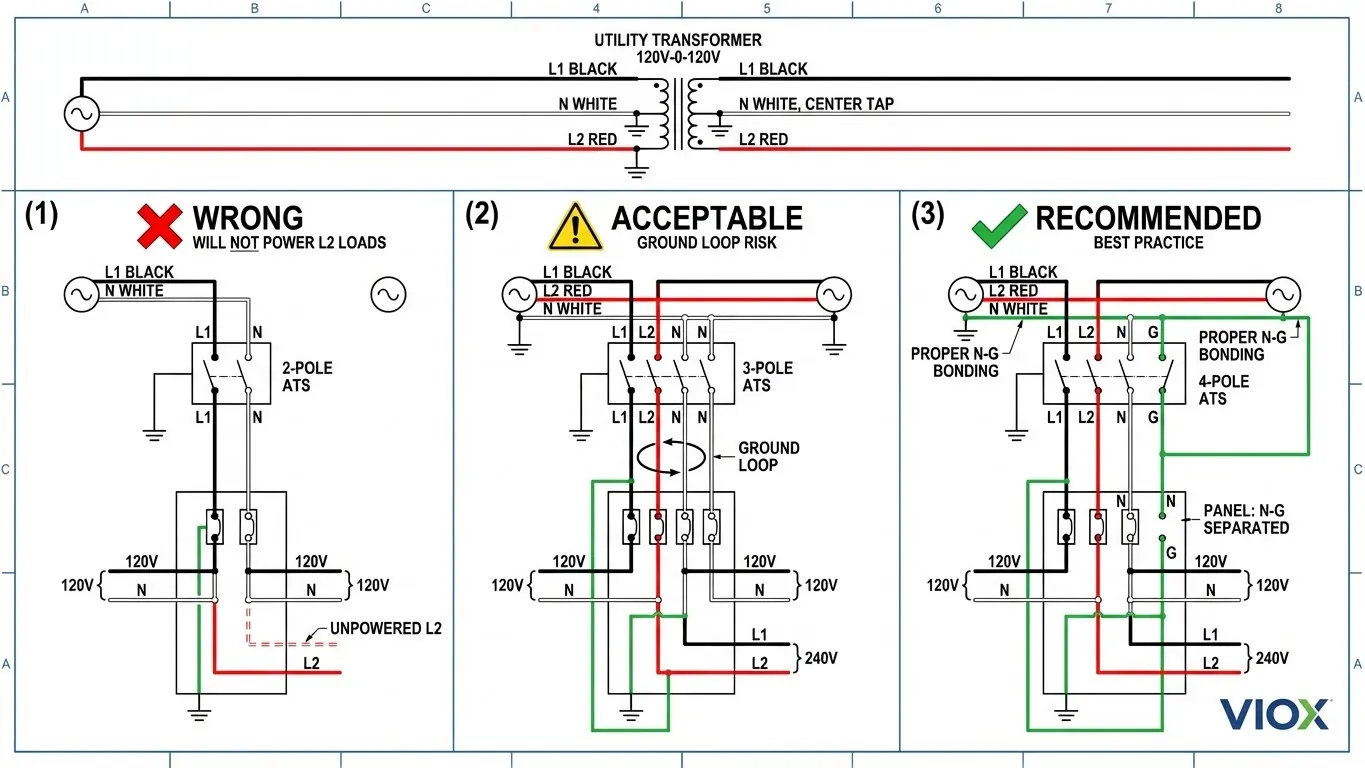

Системы с расщепленной фазой: Североамериканская ловушка выбора

Расщепленная фаза, распространенная в Соединенных Штатах, на Филиппинах и Тайване, представляет собой уникальную проблему, которая сбивает с толку многих инженеров, специфицирующих переключатели.

Что такое расщепленная фаза?

Расщепленная фаза обеспечивает 120В/240В через вторичную обмотку трансформатора с отводом от средней точки:

• L1 к нейтрали: 120 В
• L2 к нейтрали: 120 В
• L1 к L2: 240 В

Несмотря на то, что их называют “однофазными”, системы с расщепленной фазой имеют два токоведущих проводника (L1, L2), которые находятся в противофазе на 180°, плюс нейтральный проводник.

Ловушка выбора АВР

Распространенная ошибка: Указание стандартного 2-полюсного АВР для систем с расщепленной фазой.

Проблема: Стандартный 2P АВР, предназначенный для истинных однофазных систем (один фазный + нейтраль), не может правильно обрабатывать системы с расщепленной фазой с двумя фазными. Вам нужно переключать оба L1 и L2, а не только один.

Правильные решения:

1. Конфигурация с трехполюсным АВР: Используйте 3P АВР для переключения L1, L2 и нейтрали. Это рассматривает систему с расщепленной фазой как трехфазную систему, в которой используются только две фазы.
2. Специальный двухполюсный АВР для расщепленной фазы: Некоторые производители предлагают специализированные 2-полюсные переключатели, которые переключают одновременно L1 и L2, оставляя нейтраль как сквозную линию. Однако они по-прежнему страдают от проблем с контуром заземления, описанных выше.

Требования к применению расщепленной фазы

Для североамериканских бытовых систем резервного питания (типовая сеть 200A):

Рекомендуется: 3-полюсный АВР с переключением нейтрали или 4-полюсный АВР (если рассматривать как L1+L2+N+запасной)

Эта конфигурация:

• Переключает обе фазы (L1, L2) независимо
• Может опционально переключать нейтраль (рекомендуется для генераторных систем)
• Обеспечивает надлежащую работу нагрузок как 120 В (L1 или L2 к N), так и 240 В (L1 к L2)
• Предотвращает обратную подачу между нейтралями сети и генератора

Важное примечание по проводке: При подключении расщепленной фазы к 3P или 4P АВР:

• L1 → Клемма 1 АВР
• L2 → Клемма 2 АВР
• Клемма 3 → Оставьте пустой или используйте для переключения нейтрали
• N → Выделенная клемма нейтрали (если 4P) или сплошная шина (если 3P)

Это особенно важно для установок зарядных устройств для электромобилей , которые часто требуют расщепленной фазы 240 В для зарядки уровня 2.

Балансировка нагрузки и стабильность фазного напряжения

Несбалансированная нагрузка в трехфазных системах создает эксплуатационные проблемы, которые напрямую влияют на производительность и надежность АВР.

Физика трехфазного дисбаланса

В идеально сбалансированной трехфазной системе каждая фаза несет равный ток (±10%), а нейтраль несет минимальный ток (в основном гармоники). Однако в реальных установках редко достигается этот баланс из-за:

1. Распределение однофазной нагрузки: Большинство коммерческих и бытовых нагрузок являются однофазными (освещение, оргтехника, компьютеры). Когда эти нагрузки концентрируются на одной или двух фазах, возникает значительный дисбаланс.
2. Пусковые токи двигателя: Трехфазные двигатели и контакторы потребляют высокие пусковые токи во время запуска. Если система уже несбалансирована, это переходное событие может вызвать потерю фазы или защиту от дисбаланса напряжения АВР.
3. Выход солнечного инвертора: Гибридные инверторы в трехфазных системах могут выдавать слегка несбалансированный выход, особенно когда одновременно происходит зарядка аккумулятора и инвертирование.

Как дисбаланс влияет на работу АВР

Современные автоматические переключатели контролируют величину напряжения и фазовый угол на всех проводниках. Типичные настройки отключения АВР при дисбалансе напряжения:

• Дисбаланс междуфазного напряжения: ±10% от среднего
• Обнаружение потери фазы: Любая фаза падает ниже 85% от номинального
• Обнаружение сдвига нейтрали: Напряжение нейтрали превышает 10% фазного напряжения

Реальный сценарий отказа:

Трехфазная система 415 В с плохим балансом нагрузки:

• L1: 95A (почти предел)
• L2: 45A (легкая нагрузка)
• L3: 60A (умеренная нагрузка)

Когда объект запускает большой трехфазный двигатель (например, компрессор HVAC), напряжение L1 падает до 380 В, в то время как L2 и L3 остаются на уровне 410 В. Контроллер АВР интерпретирует этот дисбаланс в 7,3% как потенциальную потерю фазы и может без необходимости переключиться на генератор, нарушая работу.

Предотвращение отключений АВР, связанных с дисбалансом

Инженерные решения:

1. Анализ распределения нагрузки: Во время первоначальной установки измерьте ток на каждой фазе во время пиковых операций. Перераспределите однофазные нагрузки для достижения баланса ±15% между L1, L2, L3.
2. Устройства плавного пуска двигателя: Установите контроллеры плавного пуска на больших трехфазных двигателях для снижения пускового тока и просадки напряжения во время запуска.
3. Повышенная устойчивость к перекосу напряжения: Если ваш АВР позволяет регулировать уставки срабатывания в полевых условиях, увеличьте устойчивость к перекосу напряжения с 10% до 15% (только если позволяет качество электроснабжения). Проконсультируйтесь с технической поддержкой VIOX перед изменением заводских настроек.
4. Панели балансировки фаз: Для объектов с преимущественно однофазной нагрузкой установите автоматические распределительные панели балансировки фаз, которые динамически перераспределяют нагрузки по фазам.
5. Подбор мощности генератора: Убедитесь, что мощность резервного генератора превышает общую нагрузку как минимум на 25%, чтобы поддерживать стабильность напряжения при несбалансированной нагрузке. Генератор недостаточной мощности усилит проблемы с перекосом напряжения.

Если ваш АВР часто выполняет ложные переключения из-за перекоса напряжения, обратитесь к нашему подробному руководству по устранению неполадок АВР , которое охватывает мониторинг напряжения, настройки реле и процедуры проверки коэффициента трансформации измерительных трансформаторов тока.

Дополнительные соображения по проектированию системы

При интеграции АВР в новую или существующую систему электрораспределения учитывайте следующие связанные компоненты:

• Координация автоматических выключателей: Убедитесь, что защитные устройства выше и ниже по потоку правильно координируются во время операций переключения АВР
• Защита от перенапряжения: Установите УЗИП типа 2 как со стороны сети, так и со стороны генератора АВР для защиты от переходных процессов при переключениях
• Правильное заземление: Убедитесь, что системы заземляющих электродов соответствуют требованиям нормативных документов для систем с отдельным источником питания
• Выбор распределительной панели: Согласуйте характеристики панели с выходными параметрами АВР и конфигурацией полюсов

Краткий справочник: Матрица выбора АВР

Приложение	Система напряжения	Тип нагрузки	Рекомендуемый АВР	Критическое соображение
Резервное питание жилых помещений	240 В однофазное	Смешанное бытовое	2P (100-200A)	Стандартного 2-полюсного достаточно
Системы для автодомов/мобильные системы	120/240 В с расщепленной фазой	Смешанное 120 В + 240 В	3P или 4P (30-50A)	Необходимо переключать оба фазных провода
Небольших коммерческих установок	240 В однофазное	Офис + HVAC	2P (200-400A)	Размер для пускового тока
Легкая промышленность	415 В трехфазное	В основном двигатели	3P (100-400A)	Проверьте местоположение нейтрального соединения
Гибридная солнечная система	415 В трехфазное	Инвертор + сеть	4P (63-250A)	Предотвращает контуры заземления
Резервное питание от генератора	400 В трехфазное	Critical loads	4P (100-630A)	Требуется для отдельно выведенного
Центр обработки данных	400 В трехфазное	Системы UPS	4P (400-1000A)	Быстрое переключение, возможность обхода
Производство	415 В трехфазное	Тяжелое оборудование	4P (250-800A)	Балансировка нагрузки критична

FAQ: Часто задаваемые вопросы о конфигурации полюсов АВР

В: Могу ли я использовать 3-полюсный АВР с 4-проводной трехфазной системой?

Да, но только если вы поддерживаете надежное нейтральное соединение и убедитесь, что нейтраль генератора НЕ заземлена. Генератор должен работать как система, не являющаяся отдельно выведенной. Однако для гибридных солнечных систем и установок с защитой УЗО, VIOX рекомендует 4-полюсные конфигурации, чтобы избежать контуров заземления и ложных срабатываний.

В: Почему моей системе с расщепленной фазой нужен 3-полюсный переключатель?

В однофазных системах 120/240 В имеются два фазных проводника (L1, L2), которые должны быть переключены оба для надлежащего обслуживания нагрузок 240 В и поддержания баланса цепей 120 В. Стандартный 2-полюсный переключатель переключает только одну фазу, оставляя половину ваших цепей 120 В и все нагрузки 240 В обесточенными во время переключения. Используйте ATS (АВР) 3P, сконфигурированный для однофазной системы, или, предпочтительно, ATS (АВР) 4P с переключением нейтрали.

В: Что произойдет, если я заземлю нейтраль генератора в 3-полюсной системе АВР?

Вы создаете опасный параллельный путь заземления. Когда нейтрали как сети, так и генератора соединены с землей и подключены через сплошную нейтральную шину, токи замыкания на землю могут возвращаться по любому из этих путей. Это нарушает требования NEC 250.20, приводит к неправильной работе устройств защиты от замыканий на землю и создает циркулирующие токи между различными заземляющими электродами. Всегда удаляйте соединения нейтрали с землей генератора при использовании 3P ATS.

В: Как определить, достаточно ли несбалансирована моя система, чтобы вызвать проблемы с АВР?

Измерьте фазные токи во время нормальной работы с помощью токоизмерительных клещей. Рассчитайте дисбаланс, используя следующую формулу:

Дисбаланс 1Ф3Ф = (Макс. отклонение от среднего / Средний ток) × 100

Если дисбаланс превышает 201Ф3Ф, перераспределите однофазные нагрузки по фазам или отрегулируйте настройки отключения АВР по дисбалансу напряжения (если это разрешено). Обратитесь к нашему руководству по устранению неполадок АВР для получения подробных процедур измерения.

В: Могу ли я модернизировать 3-полюсный АВР до 4-полюсной конфигурации?

Нет. Механическая конструкция и расположение контактов принципиально различаются. 3-полюсный АВР имеет три переключающих контакта плюс сплошную нейтральную шину. 4-полюсный АВР имеет четыре независимых переключающих контакта. Модернизация требует полной замены АВР. VIOX предлагает услуги по модернизации с минимальным временем простоя для критически важных применений — обратитесь в службу технической поддержки для оценки объекта.

В: Нужны ли мне разные автоматические выключатели для 3P и 4P систем АВР?

Вышестоящие и нижестоящие автоматические выключатели должны соответствовать конфигурации полюсов АВР. Для 3P систем АВР используйте 3-полюсные MCCBs или ACBs. Для 4P систем АВР используйте 4-полюсные автоматические выключатели для поддержания полной изоляции источника. Это особенно важно в солнечных установках , где системы постоянного и переменного тока должны оставаться изолированными.

---
