Клеммная колодка JF5-25/5
- Винтовые клеммные блоки для надежного соединения проводов
- Номинальное напряжение до 660 В и от 17,5 А до 100 А
- Подходит для проводов сечением от 0,5 до 25 мм²
- Доступны конфигурации от 1 до 5 клемм
- Возможность крепления на DIN-рейку для легкой установки
- Соответствует стандартам IEC60947-7-1:2006 и GB/T14048
- Идеально подходит для промышленного оборудования и систем распределения электроэнергии
Отправьте ваши требования, мы будем цитировать для вас в течение 12 часов
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:sales@viox.com
Винтовые клеммные колодки для плат серии JF5
Винтовые клеммные колодки серии JF5 - это современные электрические компоненты, предназначенные для надежного соединения проводов в различных приложениях. Круглый медный провод сечением от 0,75 до 25 мм² может быть использован в этих колодках для решения различных электрических задач.
Серия JF5 соответствует строгим промышленным требованиям, таким как международный стандарт IEC60947-7-1:2006, JB/T9659.1-2006 для клеммных колодок в таком оборудовании и GB/T14048, 1-2006 для низковольтных распределительных устройств и принципов работы управляющего оборудования. Высокие эксплуатационные характеристики, надежность и безопасность гарантированы в электроустановках по всему миру благодаря этому соответствию.
Основные характеристики
- Тип: Это винтовые клеммные блоки, то есть в них используются винты для крепления проводов, что обеспечивает стабильное и надежное соединение.
- Номинальные значения напряжения и тока: Обычно рассчитан на срок службы до 660V и 32A - 40AБлагодаря этому они подходят для различных промышленных применений.
- Монтаж: Они предназначены для установки на DIN-рейку, которая является стандартом для монтажа электрооборудования в шкафах.
- Конфигурация: Доступны различные конфигурации, в том числе двухрядные разъемы, позволяющие выполнять множество соединений в компактном пространстве.
Приложения
- Промышленное оборудование: Обычно используется в машинах и панелях управления, где очень важны надежные электрические соединения.
- Распределение электроэнергии: Идеально подходит для распределения мощности между различными компонентами электрической системы.
Технические характеристики
| Модель продукта | Сечение провода | Количество терминалов | Номинальный ток | Номинальное напряжение | Размеры изделия |
|---|---|---|---|---|---|
| JF5-1.5/1 | 0.5-1.5MM² | 1 | 17.5 | 660V | 8.3*30*29MM |
| JF5-1.5/2 | 0.5-1.5MM² | 2 | 17.5 | 660V | 19.5*31*29MM |
| JF5-1.5/3 | 0.5-1.5MM² | 3 | 17.5 | 660V | 28.5*31*29MM |
| JF5-1.5/5 | 0.5-1.5MM² | 5 | 17.5 | 660V | 46.5*30*30MM |
| JF5-2.5/1 | 0.5-2.5MM² | 1 | 24 | 660V | 11*35*31MM |
| JF5-2.5/2 | 0.5-2.5MM² | 2 | 24 | 660V | 24*34*32MM |
| JF5-2.5/3 | 0.5-2.5MM² | 3 | 24 | 660V | 36*35*32MM |
| JF5-2.5/5 | 0.5-2.5MM² | 5 | 24 | 660V | 59*35*33MM |
| JF5-2.5/S3 | 0.5-2.5MM² | 1 | 24 | 660V | 11*60.5*55MM |
| JF5-2.5/RD | 0.5-2.5MM² | 1 | 24 | 660V | 20*46*51MM |
| JF5-4/1 | 0,75-4MM² | 1 | 32 | 660V | 13*40*34.5MM |
| JF5-4/2 | 0,75-4MM² | 2 | 32 | 660V | 27.5*40*32MM |
| JF5-4/3 | 0,75-4MM² | 3 | 32 | 660V | 41*40*32MM |
| JF5-4/5 | 0,75-4MM² | 5 | 32 | 660V | 68*40*32MM |
| JF5-6/1 | 2.5-6MM² | 1 | 41 | 660V | 16*45*44.5MM |
| JF5-6/2 | 2.5-6MM² | 2 | 41 | 660V | 34*45*43MM |
| JF5-6/3 | 2.5-6MM² | 3 | 41 | 660V | 50*45*43MM |
| JF5-6/5 | 2.5-6MM² | 5 | 41 | 660V | 79*45*43MM |
| JF5-10/1 | 4-10MM² | 1 | 57 | 660V | 17*50*48MM |
| JF5-10/2 | 4-10MM² | 2 | 57 | 660V | 38*52*50MM |
| JF5-10/3 | 4-10MM² | 3 | 57 | 660V | 56*50*51MM |
| JF5-10/5 | 4-10MM² | 5 | 57 | 660V | 92*52*50MM |
| JF5-25/1 | 10-25MM² | 1 | 100 | 660V | 24*60*51.5MM |
| JF5-25/2 | 10-25MM² | 2 | 100 | 660V | 48*61*51MM |
| JF5-25/3 | 10-25MM² | 3 | 100 | 660V | 70*61*51MM |

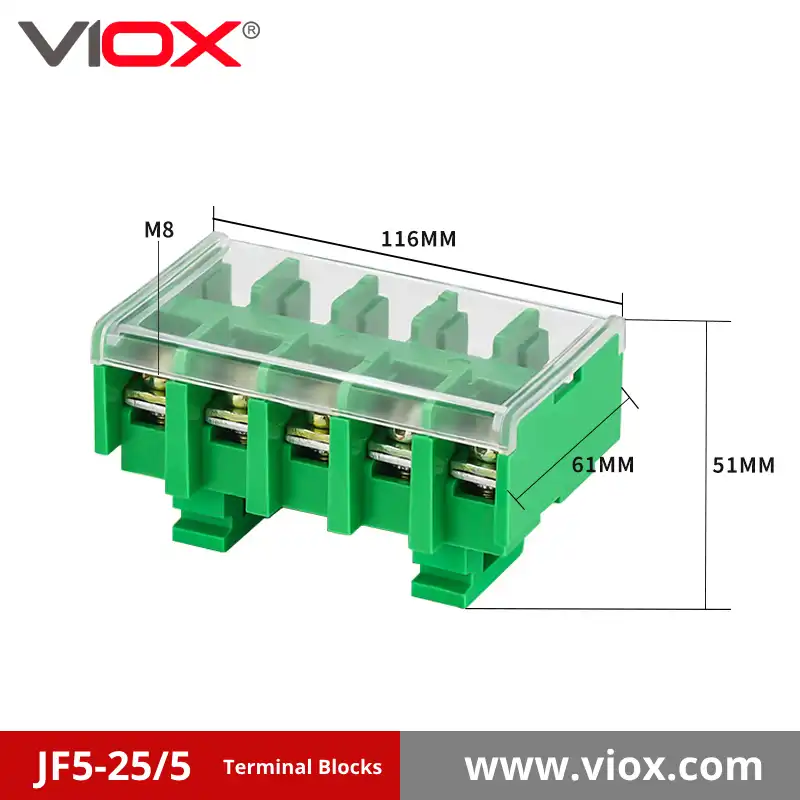

| JF5-25/5 | 10-25MM² | 5 | 100 | 660V | 116*61*51MM |
