Утром в понедельник, в 7:15. Инспектор по санитарному надзору входит в ваш цех по переработке пищевых продуктов, указывает на шкаф управления двигателями в зоне упаковки и произносит четыре слова, которые останавливают производство: “Это не проходит проверку”.”
Шкаф соответствует стандарту NEMA 3R — погодоустойчивый, предназначен для использования на открытом воздухе, идеально подходит для дождя и мокрого снега. За исключением того, что это не щадящая внешняя среда. Дважды за смену ваша бригада обрабатывает каждую поверхность в этом помещении шлангами высокого давления и едким чистящим раствором, а шкафы NEMA 3R тестируются на падающий дождь, а не на струю под давлением 1000 PSI с расстояния одного метра. Вода проникла через уплотнители во время мойки в 6 утра. К моменту прибытия инспектора внутри шкафа была видна влага, на катушках контактора образовывался конденсат, и вся ваша производственная линия, рассчитанная на выпуск 2400 ящиков в этот день, простаивала.
Решение: Снять NEMA 3R, заказать шкаф из нержавеющей стали NEMA 4X (1850 долларов США против 680 долларов США, которые вы заплатили за 3R), подождать четыре дня доставки, переподключить все и повторно подать заявку на проверку. Общая стоимость: 47 000 долларов США в виде потерянного производства, рабочей силы и премиальной доставки. Первопричина? Попадание в Ловушку мойки— предположение, что любой шкаф, предназначенный для использования на открытом воздухе, подходит для влажной среды.
Итак, как сопоставить NEMA рейтинги шкафов с вашей фактической средой, не допуская недостаточной защиты (непройденные проверки, повреждение оборудования) или чрезмерного проектирования (надбавки к стоимости в размере 30-60% за функции, которые вам не нужны)?
Краткий ответ: Обзор рейтингов NEMA
Большинство инженеров упускают это из виду: Ложь о большем числе. NEMA 12 не “лучше”, чем NEMA 4. Они предназначены для совершенно разных сред — NEMA 12 для внутренней пыли и капель, NEMA 4 для мойки шлангом на открытом воздухе. Цифры не представляют собой прогрессивную шкалу защиты; они представляют собой отдельные профили экологических испытаний.
Рейтинги NEMA, определенные стандартом ANSI/NEMA 250-2020, классифицируют шкафы на основе экологических испытаний, которые они проходят. Внутренние типы (1, 2, 5, 12, 12K, 13) защищают от пыли, капель и неагрессивных жидкостей. Наружные типы (3, 3R, 3S, 4, 4X, 6, 6P) добавляют защиту от дождя, снега, переносимой ветром пыли и, в некоторых случаях, от воды, направленной из шланга, или погружения. Суффикс “X” (3X, 4X) указывает на повышенную коррозионную стойкость — обычно из нержавеющей стали или стекловолокна.
Вот как сравниваются наиболее распространенные типы NEMA:
| Тип NEMA | Расположение | Защита от | Типичный диапазон затрат | Лучшие примеры использования |
| 1 | В помещении | Падающей грязи, случайного контакта | \$50-\$200 | Чистые внутренние панели, офисные помещения |
| 3R | На открытом воздухе | Дождя, мокрого снега, снега, падающей грязи | \$150-\$400 | Наружные коммунальные сети, учет, общее обслуживание |
| 4 | На открытом воздухе | Дождя, мойки шлангом, переносимой ветром пыли | \$300-\$800 | Зоны мойки (неагрессивные), наружные промышленные объекты |
| 4X | На открытом воздухе | Все типы 4 + коррозионная стойкость | \$600-\$1,850 | Прибрежные, морские, химические, пищевые производства |
| 12 | В помещении | Пыли, ворса, капель, неагрессивных жидкостей | \$120-\$350 | Производство, фабрики, промышленные объекты без мойки |
| 13 | В помещении | Тип 12 + просачивание масла/охлаждающей жидкости | \$180-\$450 | Среды станков, шкафы с ЧПУ |
Обратите внимание на функциональное разделение: наружные типы выдерживают погодные условия и мойку шлангом, а внутренние типы справляются с пылью и брызгами. Когда вы попадаете в Ловушку мойки— выбирая 3R для среды мойки шлангом, потому что “он предназначен для использования на открытом воздухе”, — вы выбираете шкаф, протестированный на дождь, для применения с распылением под давлением. Это ошибка на 47 тысяч долларов из начала.

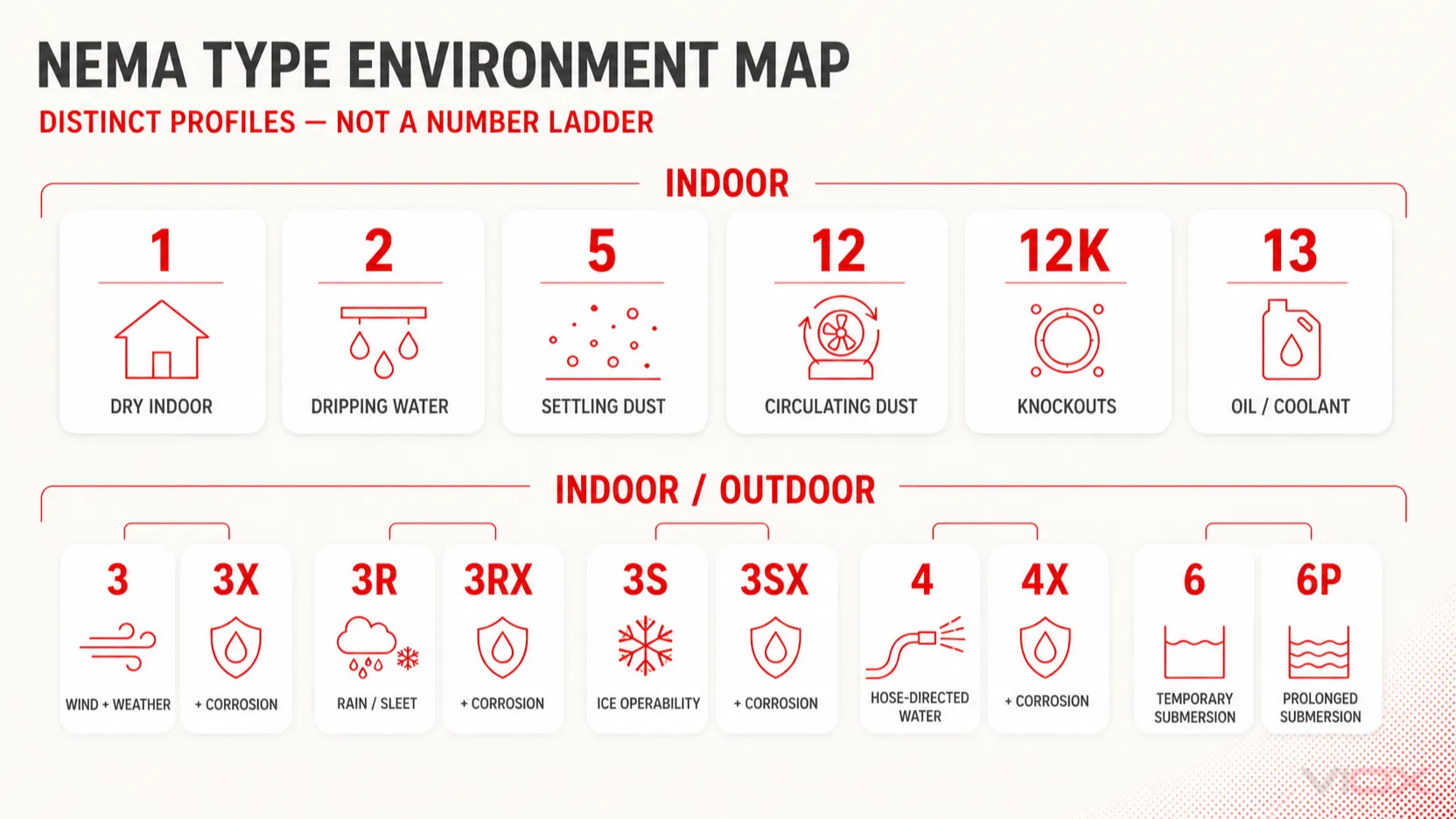

Рисунок 1: Матрица сравнения рейтингов NEMA, показывающая функции защиты для типов от 1 до 6P. Эта таблица представляет собой краткий справочник для сопоставления типов шкафов с экологическими опасностями — защитой от пыли, уровнями воздействия воды и коррозионной стойкостью.
Основа стандартов: ANSI/NEMA 250-2020
NEMA не просто присваивает номера коробкам и считает, что дело сделано. Система рейтингов подкреплена стандартом ANSI/NEMA 250-2020, Шкафы для электрооборудования (максимум 1000 вольт), утвержденным 8 декабря 2020 года. Этот стандарт определяет требования к конструкции, методы экологических испытаний и спецификации маркировки для каждого типа NEMA.
Что на самом деле тестирует ANSI/NEMA 250:
Каждый тип NEMA должен пройти определенные конструктивные испытания, определенные в разделе 5 стандарта. Это не абстрактные рейтинги — это измеримые экологические симуляции:
- Испытание на дождь (раздел 5.4): Шкаф подвергается воздействию падающей воды со скоростью 5 дюймов в час в течение 30 минут. Вода не должна проникать внутрь и влиять на работу. Типы 3, 3R, 3S, 4, 4X, 6, 6P проходят этот тест.
- Испытание на мойку шлангом (раздел 5.7): Шкаф опрыскивается струей воды 65 галлонов в минуту из 1-дюймового сопла под давлением 65 PSI со всех сторон. Проникновение воды не допускается. Только типы 4 и 4X проходят этот тест — не тип 3R.
- Испытания на пыль (раздел 5.5): Испытания на переносимую ветром пыль, циркулирующую пыль и оседающую пыль. Тип 3/4 устойчив к переносимой ветром пыли. Тип 12 устойчив к циркулирующей пыли и ворсу. Тип 5 является пыленепроницаемым (полное исключение).
- Испытания на коррозию (раздел 5.10): Солевой туман (600 часов для наружных X-вариантов) и воздействие CO2/SO2/воздуха. Типы 3X, 3RX, 3SX, 4X и 6P требуют дополнительной защиты от коррозии и должны пройти эти расширенные испытания.
- Испытания на погружение (разделы 5.11-5.12): Тип 6 выдерживает временное погружение (случайное, ограниченная глубина). Тип 6P выдерживает длительное погружение.

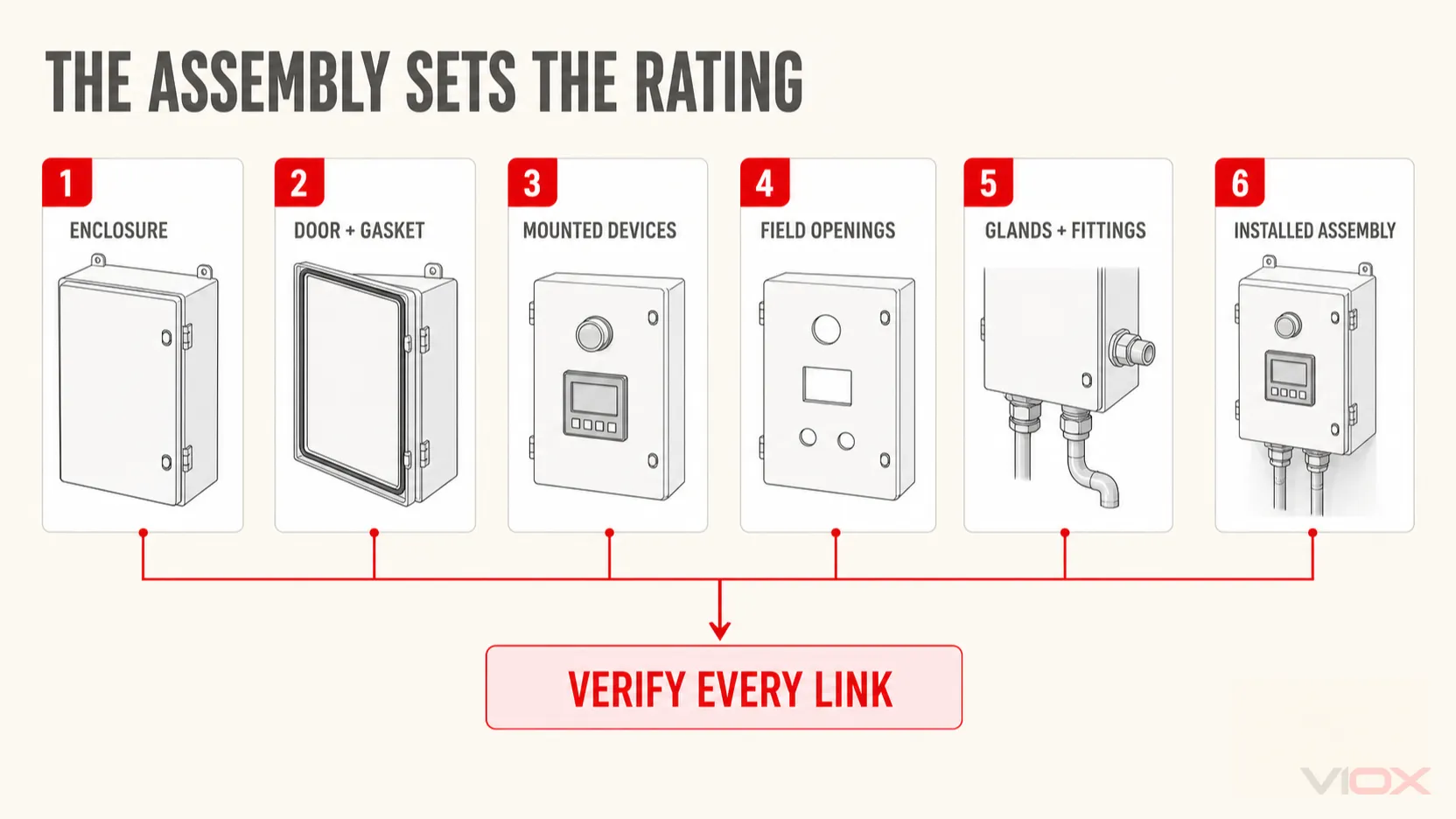

NEMA не сертифицирует шкафы. Производители самостоятельно заявляют о соответствии NEMA, а сторонние испытательные лаборатории (NRTL, такие как UL) перечисляют продукты в соответствии со стандартами UL 50 (конструкция) и UL 50E (окружающая среда), которые соответствуют NEMA 250. Когда вы указываете шкаф, ищите знак соответствия UL — это ваша проверка того, что он прошел испытания.
Профессиональный совет №1: Типы NEMA определяют защиту окружающей среды, но не решают вопросы теплового управления. Герметичный шкаф NEMA 4X не может использовать простой вентилятор, который забирает наружный воздух — это нарушит герметичность. Вам потребуется охлаждение с замкнутым контуром (кондиционеры, теплообменники), что увеличивает стоимость вашей системы на 800-3500 долларов США. Если вашему приложению не требуется защита от мойки шлангом, выбор NEMA 12 с фильтруемой вентиляцией значительно снижает затраты на охлаждение.
Внутренние типы NEMA: Когда чистым средам нужна защита
Внутренние типы NEMA (1, 2, 5, 12, 12K, 13) предназначены для контролируемых сред, где дождь и погодные условия не являются проблемой. Но “внутренний” не означает “не нужна защита” — эти рейтинги относятся к пыли, каплям, брызгам и, в промышленных условиях, к воздействию масла и охлаждающей жидкости.
Тип NEMA 1: Общее назначение для помещений
Защита: Базовая защита от случайного контакта с токоведущими частями и ограниченного попадания падающей грязи. Не пыленепроницаемый. Минимальная защита от воды (только капли/легкие брызги).
Приложения: Чистые офисные помещения, жилые панели, аппаратные комнаты с контролируемыми условиями. Подумайте о распределительных щитах в коммерческих зданиях, шкафах ПЛК в серверных комнатах с регулируемым климатом и внутренних шкафах переключателей, где пыль и влага не являются проблемой.
Расходы: 50-200 долларов США для типичных размеров (от 12×12×6 до 24×24×10 дюймов).
Когда это не работает: Поместите шкаф типа 1 на пыльную фабрику, и циркулирующая пыль проникнет через вентиляционные отверстия и осядет на компонентах. Поместите его там, где образуется конденсат (рядом с оборудованием HVAC, прачечными), и проникновение влаги может вызвать коррозию или короткие замыкания.
Тип NEMA 2: Для помещений с защитой от капель
Защита: Аналогичен типу 1 с улучшенной защитой от капель и легких брызг воды. По-прежнему не пыленепроницаемый.
Приложения: Прачечные, помещения с холодильным оборудованием, зоны с конденсатом, но не с сильными брызгами. Менее распространен, чем типы 1 или 12 в промышленных условиях.
Расходы: 80-250 долларов США для типичных размеров.
Тип NEMA 5: Пыленепроницаемый для помещений
Защита: Полностью пыленепроницаемый (нет проникновения пыли), плюс защита от капель и легких брызг воды. Это самый высокий рейтинг защиты от пыли для внутренних шкафов.
Приложения: Сталелитейные заводы, цементные заводы, предприятия по переработке порошков — везде, где переносимая по воздуху пыль является серьезной проблемой. Также подходит для сред с ворсом или волокнами (текстильные фабрики).
Расходы: От \$200 до \$500 для типичных размеров. Конструкция с прокладками и уплотнениями увеличивает стоимость по сравнению с типом 1.
Ключевое отличие от типа 12: Тип 5 полностью пыленепроницаем (нулевое проникновение). Тип 12 устойчив к пыли, но не является герметичным. Для сред с высокой запыленностью тип 5 - правильный выбор.
NEMA Тип 12 и 12K: Промышленная рабочая лошадка для помещений
Защита: Невентилируемая конструкция с прокладками. Защищает от падающей грязи, циркулирующей пыли, ворса, волокон, капающей воды и легкого разбрызгивания некоррозионных жидкостей. Не маслостойкий.
Приложения: Промышленные среды общего назначения - производственные цеха, сборочные линии, склады, распределительные центры. Это наиболее распространенный рейтинг промышленных корпусов для помещений. Тип 12K включает выбивные отверстия для ввода кабелепровода; стандартный тип 12 может их не иметь.
Расходы: От \$120 до \$350 для типичных размеров (от 16×16×8 до 30×24×10 дюймов).
Когда это работает: Панель управления двигателем в чистом производственном помещении, где присутствует пыль, но не в экстремальных количествах, и нет промывки шлангом или воздействия масла. Допустимо капание воды из верхних труб или легкое разбрызгивание во время уборки (швабра и ведро, а не распыление под давлением).
Когда это не работает: Поместите тип 12 в среду станка с ЧПУ с масляным туманом и распылением охлаждающей жидкости, и прокладки со временем разрушатся от воздействия масла. Вот тогда вам понадобится тип 13.
NEMA Тип 13: Устойчивость к маслу и охлаждающей жидкости
Защита: Все защиты типа 12 плюс устойчивость к распылению, разбрызгиванию и просачиванию масла и некоррозионных охлаждающих жидкостей. Прокладки и уплотнения изготовлены из маслостойких эластомеров.
Приложения: Станки с ЧПУ, металлообрабатывающие среды, гидравлические системы - везде, где присутствует масляный туман, смазочно-охлаждающие жидкости или распыление гидравлической жидкости.
Расходы: От \$180 до \$450 для типичных размеров. Маслостойкие прокладки и уплотнения добавляют 20-30% по сравнению с типом 12.
Профессиональный совет №2: При спецификации корпусов для помещений учитывайте воздействие УФ-излучения от световых люков или окон. Стандартные корпуса типа 12 из окрашенной стали могут подвергаться УФ-деградации (выцветание, меление) в течение 5-10 лет под прямыми солнечными лучами. Если в вашей “внутренней” среде присутствует значительное количество солнечного света, укажите порошковое покрытие, устойчивое к УФ-излучению, или рассмотрите поликарбонатные корпуса со стабилизаторами УФ-излучения.
Рисунок 2: Конструктивные различия между NEMA 12 (с прокладками для помещений), NEMA 4 (герметичный для промывки шлангом на открытом воздухе) и NEMA 4X (коррозионностойкая нержавеющая сталь). Обратите внимание на уплотнение прокладками, спецификации материалов и предполагаемые условия применения для каждого типа.
Наружные типы NEMA: Дождь, промывка шлангом и ловушка для промывки
Наружные типы NEMA (3, 3R, 3S, 3X, 3RX, 3SX, 4, 4X, 6, 6P) добавляют устойчивость к атмосферным воздействиям и, что критически важно, различные уровни защиты от воды. Вот где Ловушку мойки ловит инженеров: предполагая, что все наружные рейтинги выдерживают воду под высоким давлением.
NEMA Тип 3 и 3R: Всепогодный наружный
Защита типа 3: Дождь, мокрый снег, снег, пыль, гонимая ветром, и образование льда. Корпус должен оставаться работоспособным при образовании льда на внешней поверхности.
Защита типа 3R: Дождь, мокрый снег, снег и падающая грязь - но нет защиты от пыли, гонимой ветром. Буква “R” означает “дождестойкий”. Дренажные отверстия предотвращают скопление воды. Меньшая стоимость, чем у типа 3, из-за упрощенных требований к прокладкам.
Приложения:
- Тип 3: Строительные площадки, судовые доки, наружное промышленное оборудование в запыленных средах.
- Тип 3R: Наиболее распространенный наружный коммунальный корпус - учет, разъединители, наружные элементы управления освещением, оборудование для жилых помещений. Если пыль, гонимая ветром, не является проблемой, 3R более экономичен, чем 3.
Расходы: Тип 3R стоит от \$150 до \$400 для типичных размеров. Тип 3 добавляет 20-30% для улучшенного уплотнения прокладками.
Критическое ограничение: Типы 3 и 3R проходят испытание на дождь (падающая вода 5 дюймов/час), но do not не проходят испытание на промывку шлангом. Если ваша среда включает мойку под давлением, вы только что попали в Ловушку мойки.
NEMA Тип 3S: Наружный, работоспособный во льду
Защита: Все защиты типа 3, плюс корпус должен оставаться работоспособным, когда он покрыт льдом. Внешние рабочие механизмы (ручки, замки) не могут замерзнуть.
Приложения: Коммунальные предприятия в северных климатических зонах, наружные подстанции, любое оборудование, которое должно оставаться доступным во время ледяных бурь.
Расходы: От \$250 до \$600 для типичных размеров. Устойчивые ко льду механизмы и варианты с подогревом увеличивают стоимость.
NEMA Тип 4 и 4X: Защита от промывки шлангом
Защита типа 4: Все защиты типа 3 плюс вода, направленная шлангом (испытание по разделу 5.7: 65 галлонов в минуту при 65 фунтах на квадратный дюйм со всех углов). Это критическое различие - уплотнения типа 4 должны выдерживать прямое распыление, а не только падающий дождь.
Защита типа 4X: Все защиты типа 4 плюс коррозионная стойкость (испытание в солевом тумане в течение 600 часов, воздействие CO2/SO2). Требуется нержавеющая сталь, стекловолокно или коррозионностойкие материалы.
Приложения:
- Тип 4: Зоны промывки с приемлемой мягкой сталью - пищевая промышленность (некоррозионные зоны), заводы по производству напитков, фармацевтические чистые комнаты, наружное промышленное оборудование с периодическим обслуживанием с помощью шланга.
- Тип 4X: Коррозионные среды - прибрежные/морские установки, химическая обработка, очистка сточных вод, нефтегазовые платформы, любая наружная среда или среда промывки с солью, химическими веществами или коррозионной атмосферой.
Расходы:
- Тип 4 (мягкая сталь): От \$300 до \$800 для типичных размеров
- Тип 4X (нержавеющая сталь 304): От \$600 до \$1850 для типичных размеров - часто вдвое дороже, чем тип 4

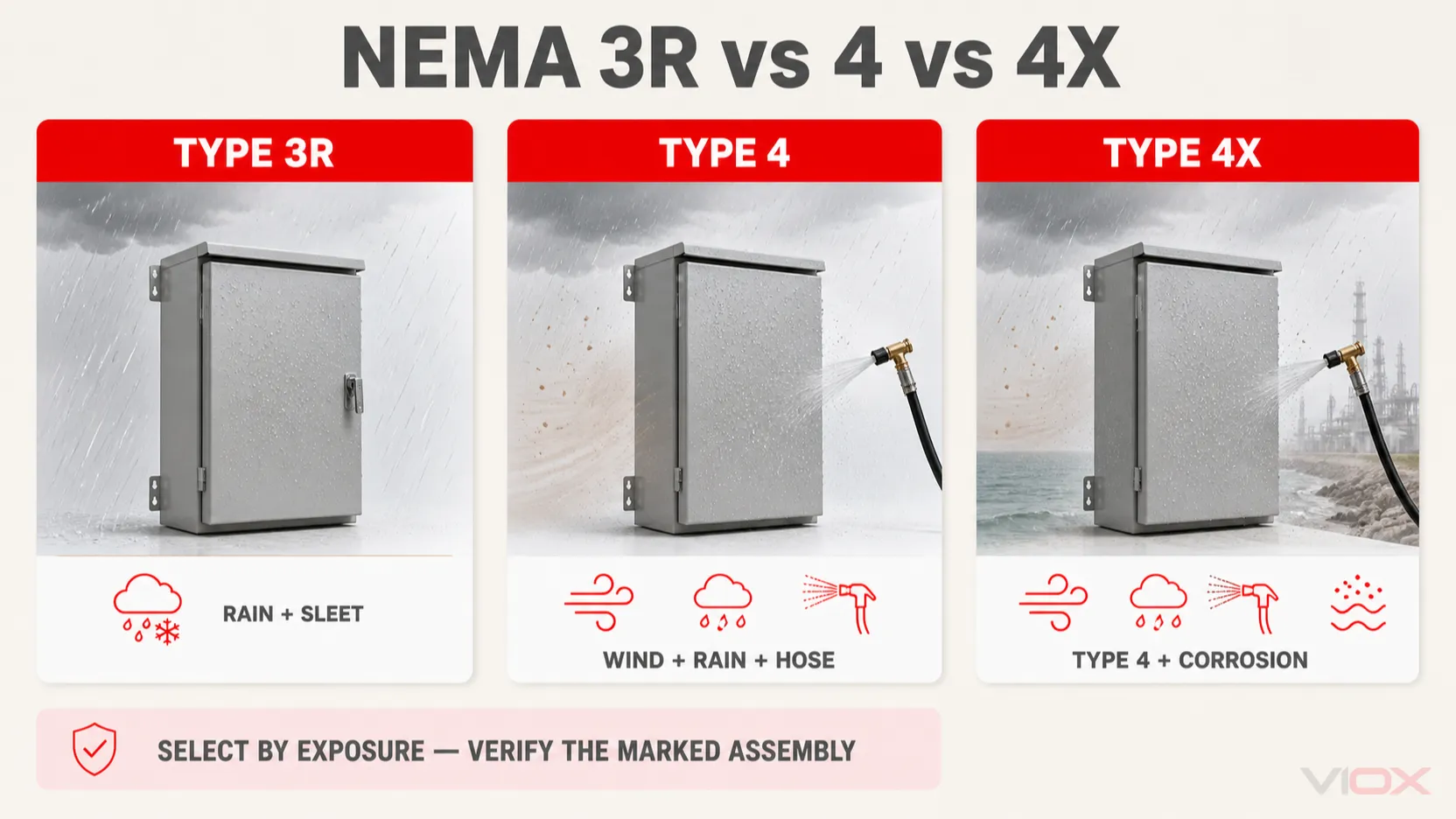

Это перекресток 3R и 4X: Наиболее распространенное решение для наружных корпусов. Спросите себя: “Будет ли этот корпус когда-либо промываться шлангом или он просто подвергается воздействию дождя?” Если возможна промывка шлангом (техническое обслуживание, близлежащие операции промывки), вам нужен тип 4 или 4X. Если это действительно только дождь, тип 3R экономит 50-60% по сравнению с 4X.
Профессиональный совет №3: Ориентация при установке имеет значение для дренажа. Корпуса NEMA 3R и 4 имеют дренажные отверстия или отверстия для слива внизу. Установите корпус ровно и ориентируйте его в соответствии с инструкциями производителя - наклон или переворачивание может привести к попаданию воды внутрь. Проверьте инструкции по монтажу; некоторые корпуса одобрены только для вертикального настенного монтажа, а не для горизонтального поверхностного монтажа.
NEMA Тип 6 и 6P: Погружные корпуса
Защита типа 6: Все защиты типа 4 плюс временное погружение в воду (случайное погружение на ограниченную глубину в течение ограниченного времени, в соответствии со спецификациями производителя - обычно 6 футов в течение 30 минут).
Защита типа 6P: Длительное погружение на большую глубину (в соответствии с рейтингом производителя). Не предназначен для непрерывной работы под водой, но может выдерживать длительное затопление или временную подводную установку.
Приложения:
- Тип 6: Смотровые колодцы, коммунальные ямы, туннели, насосные станции - везде, где возможно временное затопление.
- Тип 6P: Станции подъема сточных вод, элементы управления дренажными насосами, установки в поймах.
Расходы: От \$800 до \$2500 для типичных размеров. Прокладки, кабельные вводы и уплотнения с рейтингом погружения значительно увеличивают стоимость.
Редко встречается в большинстве промышленных применений: Если вы не работаете в сфере водоснабжения/водоотведения или в районах, подверженных наводнениям, вам не понадобится тип 6/6P. Тип 4X справляется с большинством суровых наружных сред без надбавки за погружение.
Рисунок 3: Реальная установка наружного корпуса NEMA на коммунальном столбе. Этот тип развертывания обычно требует NEMA 3R (только от дождя) или NEMA 4X (если есть опасения по поводу обслуживания с помощью шланга или прибрежной коррозии). Правильная ориентация при монтаже обеспечивает дренаж в соответствии со спецификациями производителя.
Коррозионные варианты “X”: Когда нержавеющая сталь того стоит
Суффикс “X” в рейтингах NEMA (3X, 3RX, 3SX, 4X, 6P) сигнализирует о коррозионной стойкости. Это не незначительное обновление - это фундаментальное изменение материала, которое запускает расширенные испытания на коррозию и обычно увеличивает стоимость на 40-150%. Добро пожаловать в Коррозионный налог.
Что на самом деле требует “X” (ANSI/NEMA 250-2020 Раздел 5.10):
- 600-часовой тест в соляном тумане (наружные X-варианты): Корпус подвергается воздействию 5% раствора NaCl в соляном тумане в течение 600 непрерывных часов. Не допускается коррозия или ухудшение функциональности.
- Тест на коррозию CO2/SO2/воздух: 1200-часовое воздействие коррозионной газовой смеси, имитирующей промышленные атмосферы.
- Требования к материалам (Раздел 3.5.7): Нержавеющая сталь (марки 304 или 316), полиэстер, армированный стекловолокном, поликарбонат или другие коррозионностойкие материалы с соответствующей защитой поверхности.
Разбивка стоимости для Type 4 vs 4X (настенный корпус 18×16×8 дюймов):
- Type 4 (мягкая сталь, порошковое покрытие): \$450-\$650
- Type 4X (нержавеющая сталь 304): \$850-\$1,200 (+89-85% надбавка)
- Type 4X (нержавеющая сталь 316): \$1,200-\$1,850 (+167-185% надбавка)
- Type 4X (стекловолокно): \$700-\$1,100 (+56-69% надбавка)
Когда стоит платить "налог на коррозию":
- Прибрежные и морские среды: В пределах 1 мили от соленой воды соляной туман резко ускоряет коррозию. Мягкая сталь Type 4 может показать ржавчину через 6-18 месяцев. Нержавеющая сталь 4X служит 15-25+ лет.
- Химическая обработка: Воздействие кислот, щелочей, растворителей или агрессивных паров. Даже умеренное воздействие в течение 5-10 лет разрушает покрытия и вызывает сквозную коррозию.
- Пищевая промышленность и производство напитков (коррозионная очистка): Едкие чистящие химикаты (гидроксид натрия, фосфорная кислота) воздействуют на мягкую сталь. Нержавеющая сталь 4X является стандартом в средах, регулируемых FDA.
- Очистка сточных вод и водоподготовка: Выделение сероводорода (H2S), хлор и высокая влажность ускоряют коррозию. 4X или стекловолокно являются стандартом.
- Открытые тропические климатические условия: Высокая температура + высокая влажность + воздух, насыщенный солью (даже в глубине суши), создают агрессивные условия для коррозии.
Когда можно пропустить X-вариант и сэкономить 40-150%:
- Сухой наружный климат (пустыня, засушливые регионы) без воздействия соли или химических веществ — мягкая сталь Type 3R или 4 хорошо работает в течение 10-20 лет с хорошим порошковым покрытием.
- Умеренный наружный не прибрежный, не промышленный — пригородные коммунальные установки, внешние части коммерческих зданий без воздействия химических веществ.
- Внутренние среды, даже с промывкой, если химические вещества не являются коррозионными (только вода и мягкие моющие средства) — мягкой стали Type 4 может быть достаточно.
Выбор материала в пределах 4X:
- Нержавеющая сталь 304: Общая коррозионная стойкость. Хорошо подходит для прибрежных районов (не прямая зона брызг), пищевой промышленности, общего воздействия химических веществ.
- Нержавеющая сталь 316: Повышенная коррозионная стойкость, особенно к хлоридам и морской среде. Укажите 316 для прямого воздействия морской воды, морских платформ, химических заводов с хлорированными соединениями.
- Стекловолокно: Непроводящий, отличная химическая стойкость, устойчивость к УФ-излучению, на 30-50% легче стали. Идеально подходит для сильно коррозионных химических сред или там, где требуется электрическая изоляция. Недостаток: более низкая ударопрочность, чем у стали.
Профессиональный совет №4: Проверьте наличие таблички UL и маркировки NEMA внутри корпуса. На этикетке должен быть указан тип(ы) NEMA и указан номер файла UL. Если вы платите “налог на коррозию” за 4X, проверьте список — корпуса "эквивалентные 4X", не указанные в списке, могут не соответствовать 600-часовому тесту в соляном тумане. Во время проверок AHJ (органы, обладающие юрисдикцией) будут искать эту отметку UL.
Типы опасных зон: Класс I и Класс II
Если ваша установка находится в опасной (классифицированной) зоне в соответствии со статьей 500 NEC, стандартных типов NEMA недостаточно. Вам нужны корпуса, которые предотвращают воспламенение горючих газов, паров или горючей пыли.
NEMA Type 7: Class I, Division 1 Взрывозащищенный
Защита: Соответствует требованиям для опасных зон Класса I, Раздела 1 (горючие газы или пары присутствуют в нормальных условиях эксплуатации). Корпус предназначен для сдерживания внутреннего взрыва и предотвращения воспламенения окружающей атмосферы. Протестировано в соответствии с UL 1203 (Взрывозащищенное и пыленепроницаемое электрооборудование).
Приложения: Нефтехимические заводы, химические заводы, покрасочные камеры, зоны заправки топливом — везде, где присутствуют легковоспламеняющиеся пары (бензин, растворители, водород).
Расходы: \$1,500-\$8,000+ в зависимости от размера и рейтинга Class/Division/Group. Взрывозащищенная конструкция (толстостенное литье, пламегасящие соединения) является дорогостоящей.
Установка: Требуются резьбовые соединения для кабелепроводов с указанной глубиной зацепления, уплотнительные фитинги в пределах 18 дюймов от входа в корпус и строгое соблюдение требований NEC 501.
NEMA Type 9: Class II, Division 1 Пыленепроницаемый
Защита: Соответствует требованиям для зон Класса II, Раздела 1 (горючая пыль присутствует в нормальных условиях — металлическая пыль, угольная пыль, зерновая пыль). Корпус предотвращает попадание пыли и не допускает, чтобы внутренние искры или тепло воспламеняли внешние слои пыли.
Приложения: Зерновые элеваторы, мукомольные заводы, погрузка угля, обработка металлического порошка, лесопильные заводы.
Расходы: \$1,200-\$6,000+ в зависимости от размера и рейтинга группы пыли.
NEMA Type 10: Безопасность в шахтах (MSHA)
Защита: Соответствует требованиям Управления по охране труда и технике безопасности в горнодобывающей промышленности (MSHA) для использования в угольных шахтах с метановой опасностью.
Приложения: Только подземная добыча угля.
Редко указывается за пределами горнодобывающей промышленности: Если вы не проектируете для подземных угольных шахт, вы не столкнетесь с Type 10.
Ключевой момент: Корпуса для опасных зон требуют соответствия требованиям NEC Article 500-506 и, как правило, списка UL 1203 или UL 698. Никогда не заменяйте стандартный NEMA 4X или 12 в классифицированной зоне — риск воспламенения создает угрозу для жизни и массовые нарушения правил. Работайте с сертифицированным проектировщиком или инженером по опасным зонам, если ваш проект включает зоны Класса I или Класса II.
Рейтинги NEMA и IP: Почему прямая конвертация не работает
Глобальные проекты часто требуют оборудования с рейтингами NEMA (Северная Америка) и IP (Международная электротехническая комиссия IEC 60529). Инженеры часто спрашивают: “Какой IP-эквивалент NEMA 4X?” Ответ: идеального нет.
Фундаментальное различие:
- Рейтинги NEMA (ANSI/NEMA 250): Целостные категории защиты окружающей среды, которые включают требования к конструкции, множественные опасности (пыль, вода, коррозия, масло) и методы испытаний, специфичные для североамериканских стандартов.
- Рейтинги IP (IEC 60529): Двузначный код защиты от проникновения, ориентированный исключительно на твердые частицы (первая цифра, 0-6) и проникновение жидкости (вторая цифра, 0-9). Отсутствуют явные требования к коррозии, маслостойкости или конструкции.
Структура кода IP: IPXY
- Первая цифра (твердые вещества): 0 = нет защиты, 1 = объекты >50 мм, 2 = >12.5 мм, 3 = >2.5 мм, 4 = >1 мм, 5 = пылезащищенный, 6 = пыленепроницаемый.
- Вторая цифра (жидкости): 0 = нет защиты, 1 = капающая вода (вертикально), 2 = капающая вода (наклон 15°), 3 = разбрызгивание воды (60° от вертикали), 4 = брызги, 5 = струи воды, 6 = мощные струи воды, 7 = временное погружение, 8 = непрерывное погружение, 9 = струи высокого давления/высокой температуры.
Приблизительное соответствие (ANSI/NEMA 250-2020 Annex A и NEMA BI 50014-2024):
| Тип NEMA | Приблизительный IP эквивалент | Предостережения |
| 1 | Защита от объектов >50мм | NEMA 1 включает ограниченную защиту от капель; IP10 - минимальный |
| 3, 3R | IP24 (иногда IP54) | NEMA 3R не имеет защиты от пыли, переносимой ветром (IP5X); испытание на дождь ≠ испытание IP на струи воды |
| 4, 4X | IP65 или IP66 | NEMA hose-down ≈ IP65/66 струи, но методы испытаний различаются |
| 12, 13 | IP54 или IP52 | NEMA 12/13 ориентированы на внутреннюю пыль/капли; IP54 - более широкий |
| 6, 6P | IP67 или IP68 | NEMA временное vs продолжительное погружение ≈ IP67 vs IP68 |
Почему нельзя полагаться на прямое преобразование:
- Методы испытаний различаются: NEMA hose-down использует 65 галлонов в минуту при 65 PSI. IP66 использует 100 литров/мин при 100 кПа с 3 метров. Похоже, но не идентично.
- NEMA включает дополнительные требования: Коррозионная стойкость (суффикс X) не является частью рейтинга IP. Исключение масла (NEMA 13) не имеет IP эквивалента.
- IP не касается конструкции: NEMA определяет материалы прокладок, монтаж, маркировку. IP только проверяет проникновение.
- Нормативное признание: NEC и UL требуют рейтинги NEMA в Северной Америке. Маркировка CE в Европе требует рейтинги IP в соответствии с IEC 60529.
Практическое руководство для глобальных проектов:
- Корпуса с двойным рейтингом: Укажите оборудование, перечисленное как в стандартах NEMA, так и в стандартах IP (например, “NEMA 4X / IP66”). Многие производители предлагают продукты с двойным рейтингом.
- Проверьте отчеты об испытаниях: Если поставщик утверждает, что “NEMA 4X эквивалентен IP65”, запросите отчеты об испытаниях, показывающие соответствие как ANSI/NEMA 250, так и IEC 60529.
- Не предполагайте эквивалентность: Европейский корпус с рейтингом IP54 может не соответствовать требованиям NEMA 12, если материалы прокладок, конструкция или маркировка не совпадают.
Для подробного сравнения проверьте NEMA BI 50014-2024, Степени защиты, обеспечиваемые корпусами (IP Code): Краткое сравнение, опубликовано NEMA для разъяснения этих различий.
Структура принятия решений из 5 вопросов: Сопоставление среды с типом NEMA
Вы видели типы, методы испытаний и последствия для стоимости. Теперь вот практическая структура: ответьте на эти пять вопросов, и вы узнаете, какой рейтинг NEMA нужен вашему приложению.
Вопрос 1: Установка в помещении или на открытом воздухе?
В помещении (контролируемая среда, отсутствие дождя или воздействия погодных условий):
→ Начните с NEMA 1, 2, 5, 12 или 13. Перейдите к вопросу 2.
На открытом воздухе (подвержен воздействию погодных условий):
→ Начните с NEMA 3, 3R, 3S, 4, 4X, 6 или 6P. Перейдите к вопросу 3.
Вопрос 2 (В помещении): Каковы ваши экологические опасности?
Пыль/ворс/волокна присутствуют?
- Минимальная пыль, чистая среда → Общего назначения
- Умеренная пыль, промышленная среда → Производственные цеха
- Сильная пыль, требуется полное исключение → NEMA 5
Масло, охлаждающая жидкость или смазочно-охлаждающие жидкости присутствуют?
- Отсутствие воздействия масла → NEMA 1 или 12
- Масляный туман, распыление охлаждающей жидкости → NEMA 13
Капающая вода или конденсат?
- Сухая среда → Общего назначения
- Капли или легкие брызги → NEMA 2 или 12
Потребности в терморегулировании?
- Если вам нужна вентиляция для охлаждения, NEMA 1 или 12 с жалюзи/вентиляторами вполне осуществимы. Если вам нужна герметичная среда для пыли, NEMA 5 или 12 требует охлаждения с замкнутым контуром (Pro-Tip #1).
→ Перейдите к вопросу 5 (соображения стоимости/материала).
Вопрос 3 (На открытом воздухе): Только дождь или воздействие струи воды?
Это Ловушку мойки точка принятия решения.
Только дождь, мокрый снег, снег (без мойки под давлением):
- Переносимая ветром пыль является проблемой → NEMA 3
- Переносимая ветром пыль не является проблемой → Защита от дождя, града, снега с дренажными отверстиями (наиболее экономичный вариант для наружного применения)
- Должен работать при обледенении → NEMA 3S
Обмыв шлангом, мойка под давлением или струи воды:
→ Требуется NEMA 4 или 4X. Тип 3R выйдет из строя. Перейдите к Вопросу 4 для оценки коррозии.
Возможны временные затопления или погружения:
→ NEMA 6 или 6P (редко; большинство применений на открытом воздухе удовлетворяются 4/4X).
Вопрос 4 (Наружное применение): Оценка коррозионной стойкости
Это Коррозионный налог решение.
Высокий риск коррозии (требуется суффикс X):
- Прибрежное расположение (в пределах 1 мили от океана) → 3X, 3RX или 4X
- Морская среда (прямое воздействие морской воды) → 4X из нержавеющей стали 316
- Химический завод или агрессивная атмосфера → 4X (нержавеющая сталь или стекловолокно)
- Пищевая промышленность с использованием едкой очистки → 4X из нержавеющей стали
- Очистка сточных вод/воды → 4X или стекловолокно
Низкий риск коррозии (допустима мягкая сталь):
- Сухой или умеренный климат, отсутствие соли/химикатов → 3, 3R или 4 из мягкой стали
- Значительная экономия средств (на 40-150% ниже, чем X-варианты)
Выбор материала для X-вариантов:
- Общая коррозия → Нержавеющая сталь 304
- Воздействие морской среды/хлоридов → Нержавеющая сталь 316
- Высокоагрессивные химические вещества + проблема веса → Средняя-Высокая
Вопрос 5: Классификация взрывоопасной зоны?
Является ли это классифицированной (взрывоопасной) зоной в соответствии со статьей 500 NEC?
Да, Класс I, Зона 1 (горючие газы/пары):
→ NEMA Тип 7 (взрывозащищенный, сертифицирован UL 1203)
Да, Класс II, Зона 1 (горючая пыль):
→ NEMA Тип 9 (пыленепроницаемый)
Да, подземная угольная шахта:
→ NEMA Тип 10 (одобрено MSHA)
Нет, неклассифицированная:
→ Используйте свой ответ из Вопросов 1-4.
Критично: Никогда не заменяйте стандартные NEMA 4 или 12 в классифицированной зоне. Риск взрыва/воспламенения критичен для безопасности жизни.
Сводка дерева решений
НАЧНИТЕ ЗДЕСЬ:
- Взрывоопасная зона?
- Да, Класс I → Тип 7
- Да, Класс II → Тип 9
- Нет → Перейдите к Вопросу 2
- В помещении или на открытом воздухе?
- В помещении → Перейдите к Вопросу 3
- На открытом воздухе → Перейдите к Вопросу 4
- Опасности в помещении?
- Чисто, минимальное количество пыли → Тип 1
- Пыль/ворс присутствует → Тип 12
- Сильная пыль, требуется пыленепроницаемость → Тип 5
- Распыление масла/охлаждающей жидкости → Тип 13
- Воздействие наружной воды?
- Только дождь (без обмыва шлангом) → Тип 3R или 3 (если пыль)
- Обмыв шлангом/мойка под давлением → Перейти к #5
- Возможно погружение → Тип 6/6P
- Воздействие коррозии?
- Высокое (прибрежная зона, морская среда, химическое воздействие, едкие вещества) → Тип 4Х
- Низкое (умеренный климат, сухо, отсутствие соли/химикатов) → Тип 4
Вот как этого избежать Ловушку мойки (3R в среде с обмывом шлангом), Ложь о большем числе (считать 12 > 4), и Коррозионный налог (платить за 4X, когда подходит 3R или 4).
Рисунок 4: Блок-схема принятия решений для выбора типа корпуса NEMA. Следуйте этой структуре из 5 шагов, чтобы сопоставить экологические опасности (в помещении/на открытом воздухе, воздействие воды, коррозия, классификация опасных зон) с соответствующим рейтингом NEMA, избегая распространенных ошибок спецификации, таких как "Ловушка обмыва" и "Коррозионный налог".
Влияние на стоимость и распространенные ошибки спецификации
Выбор типа NEMA напрямую влияет на бюджеты проектов — иногда на 40-150%. Вот как избежать дорогостоящих ошибок.
Ориентировочные затраты (настенный корпус размером 18×16×8 дюймов)
| Тип NEMA | Материал | Типичная стоимость | Премиум против NEMA 1 |
| 1 | Мягкая сталь, порошковое покрытие | \$120-\$180 | Базовая линия |
| 3R | Мягкая сталь, с прокладкой | \$250-\$380 | +108-111% |
| 4 | Мягкая сталь, герметичная | \$450-\$650 | +275-261% |
| 4X | Нержавеющая сталь 304 | \$850-\$1,200 | +608-567% |
| 4X | Нержавеющая сталь 316 | \$1,200-\$1,850 | +900-928% |
| 12 | Мягкая сталь, с прокладкой | \$220-\$320 | +83-78% |
Примечание Коррозионный налог: Переход с 4 на 4X (нержавеющая сталь 304) добавляет 89-85%. Переход на нержавеющую сталь 316 добавляет 167-185%. Для проекта из 50 корпусов это \$20 000-\$60 000 только на материальные затраты.
Распространенные ошибки спецификации
Ошибка #1: Указание 4X для всех наружных применений
Почему это происходит: Инженеры по умолчанию выбирают “лучшую защиту” или клиенты требуют нержавеющую сталь из-за предполагаемого качества.
Цена вопроса: Для пригородной коммунальной установки с 20 корпусами в умеренном климате (без соли, без химикатов) была указана нержавеющая сталь 4X. Стоимость: \$32 000. Если бы они указали мягкую сталь 3R (подходящую только для дождя), стоимость составила бы \$7 600 — экономия \$24 400.
Исправление: Спросите: “Высока ли вероятность коррозии?” Если нет, подойдет мягкая сталь 3R или 4. Сохраните Коррозионный налог для сред, которым это действительно необходимо.
Ошибка #2: Использование 3R в средах с обмывом (Ловушка обмыва)
Почему это происходит: “Предназначен для наружного применения” кажется достаточным для “влажной среды”.”
Цена вопроса: Ошибка в \$47 тыс. из начала — неудачная проверка, потеря производства, замена корпуса, повторная прокладка проводки.
Исправление: Спросите: “Будет ли этот корпус обмываться шлангом?” Если да, требуется тип 4/4X. Испытание дождем ≠ испытание обмывом шлангом.
Ошибка #3: Выбор 12 вместо 4 (Ложь о большем числе)
Почему это происходит: Предположение, что большее число NEMA = лучшая защита.
Цена вопроса: Для наружной установки управления двигателем был указан NEMA 12, потому что “12 больше, чем 4”. После одного ливня вода попала в негерметичный корпус. Стоимость замены: \$8 500 на рабочую силу + материалы.
Исправление: Поймите, что типы NEMA — это экологические категории, а не прогрессивная шкала. 12 — для внутренней пыли. 4 — для наружного обмыва шлангом. Разные опасности, разные типы.
Ошибка #4: Чрезмерная вентиляция герметичных корпусов
Почему это происходит: Потребности в терморегулировании противоречат экологической герметизации.
Цена вопроса: Корпус NEMA 4X с VFD и PLC требовал охлаждения. Инженер добавил фильтрованный вентилятор для впуска/выпуска воздуха. Это нарушило герметичность 4X (вентиляторы втягивают пыль и влагу). Шесть месяцев спустя влажность вызвала отказы VFD. Корпус пришлось модернизировать с помощью кондиционера замкнутого цикла (\$2 800) вместо вентилятора за \$300.
Исправление: Помнить Профессиональный совет #1— в герметичных корпусах (4X, 12) нельзя использовать вентиляторы, обменивающиеся наружным воздухом. Заранее заложите в бюджет охлаждение замкнутого цикла, если рассеивание тепла значительно.
Ошибка #5: Игнорирование ориентации при установке
Почему это происходит: Удобство монтажа перевешивает требования к дренажу.
Цена вопроса: Корпус NEMA 4 установлен горизонтально (дверцей вверх), а не вертикально. Дождевая вода скапливалась на поверхности дверцы и в конечном итоге проникла внутрь. Повреждение компонентов водой: \$3 200.
Исправление: Следовать Профессиональный совет #3— корпуса NEMA 3R, 4 и 6 имеют дренажные отверстия, требующие правильной ориентации. Ознакомьтесь с инструкциями производителя по установке и требованиями к монтажу.
Учет стоимости жизненного цикла
Первоначальная стоимость — не единственный фактор. Учитывайте жизненный цикл в 15-20 лет:
- Замена из-за коррозии: Корпус типа 4 из мягкой стали в умеренной прибрежной среде может потребовать замены через 8-12 лет (\$650 за корпус + \$1 500 за работу по повторной прокладке проводки). Нержавеющая сталь типа 4X служит 20-25+ лет. В течение 20 лет 4X может оказаться дешевле, несмотря на более высокую первоначальную стоимость на 85%.
- Доступ для обслуживания: Герметичные корпуса (4, 4X, 12) снижают воздействие загрязняющих веществ на компоненты, снижая частоту обслуживания. Открытые вентилируемые корпуса типа 1 могут требовать более частой очистки.
- Терморегуляция: Охлаждение замкнутого цикла для герметичных корпусов добавляет \$800-\$3 500 первоначальной стоимости плюс \$200-\$600 в год на электроэнергию и обслуживание. Учитывайте это при принятии решений о типе 4X против типа 1.
Правильный рейтинг для правильной среды
Помните об ошибке с обмывом на \$47 000 из начала? Это произошло потому, что кто-то попал в Ловушку мойки— выбор NEMA 3R для среды, которой требуется 4X. Рейтинг казался достаточно близким. Методы испытаний показали другую историю.
Вот что действительно важно:
Ложь о большем числе — это реально. NEMA 12 не лучше, чем NEMA 4 — они защищают от совершенно разных опасностей. Типы NEMA — это экологические категории, а не прогрессивная шкала. Сопоставьте рейтинг с вашими конкретными опасностями: внутренняя пыль (12), наружный дождь (3R), наружный обмыв шлангом (4), воздействие коррозии (4X).
Ловушку мойки ловит инженеров, которые предполагают, что “предназначенный для наружного применения” справляется со всем воздействием воды. Это не так. NEMA 3R проходит испытание дождем (5 дюймов/час падающей воды). NEMA 4 проходит испытание обмывом шлангом (65 галлонов в минуту при 65 фунтах на квадратный дюйм со всех сторон). Если ваша среда включает мойку под давлением, 3R не пройдет. Потратьте дополнительные \$200-\$400 авансом и избежите ошибки на \$47 тыс.
Коррозионный налог — крутой — премия к стоимости 40-150% за рейтинги с суффиксом X — но ее стоит платить, когда риск коррозии высок. Прибрежные установки, химические заводы, морская среда и пищевая промышленность с едкой очисткой — все это оправдывает нержавеющую сталь 4X. Умеренный климат без соли или химического воздействия? Мягкая сталь 3R или 4 экономит тысячи на корпус.
Перепутье 3R и 4X является наиболее распространенной точкой принятия решений для наружных корпусов. Задайте два вопроса: (1) “Будет ли это промываться шлангом?” Если да, вам нужен 4 или 4X. (2) “Высока ли подверженность коррозии?” Если да, вам нужен 4X. Если оба ответа отрицательные, 3R экономит 60-70% по сравнению с 4X.
Используйте структуру принятия решений из 5 вопросов: классификация опасной зоны, внутреннее или наружное размещение, уровень воздействия воды (дождь или промывка шлангом), риск коррозии и потребности в терморегулировании. Ответьте на эти пять вопросов, исходя из ваших фактических условий окружающей среды, и правильный тип NEMA станет очевидным.
Профессиональный совет №5: Если сомневаетесь, обратитесь к стандартам. ANSI/NEMA 250-2020 определяет методы испытаний. UL 50 и UL 50E подтверждают соответствие. Если поставщик заявляет рейтинг NEMA, проверьте знак UL внутри корпуса. Ваш AHJ проверит это во время инспекции — убедитесь, что он там есть.
Выбирайте, исходя из вашей среды, а не предположений. Методы испытаний, а не маркетинг. Стоимость жизненного цикла, а не только первоначальная цена. Сделайте все правильно с первого раза, и вам никогда не придется платить за эту ошибку с промывкой.
Вопросы и ответы
Что такое рейтинг NEMA для корпусов?
Рейтинг NEMA — это стандартизированная классификация, определенная ANSI/NEMA 250-2020, которая указывает уровень защиты от окружающей среды, обеспечиваемый электрическим корпусом. Рейтинги определяют, каким опасностям окружающей среды может противостоять корпус, таким как пыль, дождь, вода, направленная из шланга, коррозия или погружение, на основе прохождения определенных конструктивных испытаний. Типы NEMA варьируются от типа 1 (базовая защита в помещении) до типа 4X (наружная промывка шлангом с коррозионной стойкостью) до типа 7/9 (взрывозащищенный/пыленепроницаемый для опасных зон).
В чем разница между NEMA 4 и NEMA 4X?
Водонепроницаемый обеспечивает защиту от переносимой ветром пыли, дождя, мокрого снега, снега и воды, направленной из шланга (246 литров в минуту при 4,5 бар). Корпуса обычно изготавливаются из мягкой стали с порошковым покрытием.
NEMA 4X обеспечивает все защиты NEMA 4 плюс коррозионную стойкость. Требуются такие материалы, как нержавеющая сталь (марки 304 или 316) или стекловолокно, и должны пройти 600-часовое испытание в солевом тумане и испытание на воздействие коррозии CO2/SO2. Надбавка к стоимости обычно составляет 40-150% по сравнению с NEMA 4.
Когда следует выбирать 4X вместо 4: Прибрежные/морские среды, химические заводы, очистные сооружения, пищевая промышленность с использованием едкой очистки или любая наружная установка с солью, агрессивными химическими веществами или агрессивной атмосферой.
Подходит ли NEMA 3R для использования на открытом воздухе?
Да, NEMA 3R предназначен для использования на открытом воздухе и обеспечивает защиту от дождя, мокрого снега, снега и падающей грязи. Это самый экономичный рейтинг NEMA для наружного применения и широко используется для наружных коммунальных корпусов, измерительных приборов, разъединителей и общего наружного электрооборудования.
Однако NEMA 3R не защищает от:
- Пыли, переносимой ветром (используйте NEMA 3 или 4, если пыль является проблемой)
- Воды, направленной из шланга, или мойки под давлением (используйте NEMA 4 или 4X)
- Коррозионных сред (используйте NEMA 3RX или 4X)
Если ваша наружная среда включает очистку шлангом или воздействие коррозии, NEMA 3R выйдет из строя — это Ловушку мойки.
От чего защищает NEMA 12?
NEMA 12 защищает от:
- Падающей грязи
- Циркулирующей пыли, пуха и волокон
- Капающей воды и легкого разбрызгивания неагрессивных жидкостей
Он не нет защищает от:
- Просачивания масла или охлаждающей жидкости (используйте NEMA 13)
- Наружного дождя или промывки шлангом (используйте NEMA 3R или 4)
- Коррозионные среды
Лучшие применения: Универсальные внутренние промышленные среды — производственные цеха, склады, сборочные линии, заводы без промывки.
Можно ли использовать корпус NEMA 4 в помещении?
Да, NEMA 4 можно использовать в помещении, и он обеспечивает защиту, которая превосходит большинство требований для помещений (пыленепроницаемый, каплезащищенный, брызгозащищенный). Однако его часто переоценивают для типичных внутренних сред:
- NEMA 4 герметичен: Отсутствуют вентиляционные отверстия, что ограничивает возможности охлаждения. Вам потребуется охлаждение с замкнутым контуром (кондиционер, теплообменник), если рассеивание тепла значительно — добавление от 800 до 3500 долларов США к стоимости системы.
- NEMA 12 обычно достаточно для использования в промышленных помещениях (пыль, капли, легкое разбрызгивание) и стоит на 30-50% меньше, чем NEMA 4.
- Используйте NEMA 4 в помещении, когда: Вам нужна возможность очистки шлангом (пищевая промышленность, фармацевтика, помещения для промывки) или пыленепроницаемая герметизация, превосходящая NEMA 12.
В чем разница между рейтингами NEMA и IP?
Рейтинги NEMA (ANSI/NEMA 250) — это североамериканские стандарты, которые классифицируют корпуса на основе целостной защиты от окружающей среды, включая требования к конструкции, материалы, коррозионную стойкость и множественные опасности (пыль, вода, масло).
Рейтинги IP (IEC 60529) — это международные стандарты, которые используют двухзначный код (IPXY) для обозначения защиты от проникновения: первая цифра = защита от твердых частиц (0-6), вторая цифра = защита от жидкостей (0-9). Рейтинги IP сосредоточены исключительно на проникновении; они не учитывают коррозию, маслостойкость или стандарты конструкции.
Приблизительные эквиваленты (согласно NEMA BI 50014-2024):
- NEMA 1 ≈ IP10
- NEMA 3R ≈ IP24 (иногда IP54)
- NEMA 4/4X ≈ IP65 или IP66
- NEMA 12 ≈ IP54
- NEMA 6/6P ≈ IP67 или IP68
Ключевой момент: Это приблизительные соответствия. Методы испытаний различаются, и NEMA включает требования (коррозионная стойкость, исключение масла), которые IP не учитывает. Для глобальных проектов указывайте корпуса с двойным рейтингом (например, “NEMA 4X / IP66”) и проверяйте соответствие обоим стандартам.
Какой рейтинг NEMA мне нужен для завода по переработке пищевых продуктов?
Заводы по переработке пищевых продуктов обычно требуют нержавеющую сталь NEMA 4X по нескольким причинам:
- Требования к промывке: Правила USDA и FDA предписывают регулярную промывку под высоким давлением горячей водой и едкими чистящими химикатами (гидроксид натрия, фосфорная кислота). NEMA 4X проходит испытание на промывку шлангом; 3R — нет.
- Устойчивость к коррозии: Едкие чистящие средства разрушают мягкую сталь. Для долговечности требуется нержавеющая сталь (марки 304 или 316).
- Санитарный дизайн: Гладкие поверхности из нержавеющей стали легче чистить и дезинфицировать, чем окрашенная мягкая сталь.
Выбор материала: Нержавеющая сталь 304 является стандартной. Используйте нержавеющую сталь 316, если чистящие химикаты содержат хлорированные соединения или если завод расположен на побережье.
Расходы: Корпуса из нержавеющей стали NEMA 4X стоят от \$600 до \$1,850 для типичных размеров (против \$150-\$400 для корпусов из углеродистой стали NEMA 3R). Премия оправдана соответствием нормативным требованиям, более длительным сроком службы и предотвращением неудачных проверок.
Требуются ли рейтинги NEMA по нормам?
Сами по себе рейтинги NEMA не являются требованиями норм — Национальный электротехнический кодекс (NEC) не предписывает конкретные типы NEMA. Однако:
- NEC 110.3(B) требует, чтобы оборудование устанавливалось в соответствии с инструкциями производителя и перечнем, который включает пригодность для окружающей среды.
- NEC Статьи 500-506 требуют взрывозащищенные или пыленепроницаемые корпуса (NEMA 7, 9) в опасных (классифицированных) местах.
- Местные нормы и AHJ (органы, обладающие юрисдикцией) часто требуют корпуса, подходящие для условий установки. Если инспектор определяет, что корпус недостаточно защищен для окружающей среды (например, NEMA 3R в зоне промывки шлангом), он может забраковать установку.
Рекомендации: Укажите рейтинги NEMA, соответствующие опасностям окружающей среды, и убедитесь, что корпуса имеют маркировку UL 50/50E. Инспекторы ищут маркировку UL в качестве подтверждения соответствия.
Как долго служат корпуса NEMA?
Срок службы зависит от типа NEMA, материала, окружающей среды и обслуживания:
- NEMA 1 для помещений (углеродистая сталь, сухая среда): 15-25+ лет при минимальном обслуживании.
- NEMA 3R для наружного применения (углеродистая сталь, умеренный климат): 10-15 лет; может проявлять ржавчину/деградацию через 5-10 лет во влажных или прибрежных районах.
- NEMA 4 для наружного применения (углеродистая сталь, умеренное воздействие): 8-12 лет до деградации покрытия и ржавчины во влажном/прибрежном климате.
- NEMA 4X из нержавеющей стали (304 или 316): 20-30+ лет в большинстве сред. Прибрежная нержавеющая сталь 316 может прослужить 30+ лет с минимальной коррозией.
- NEMA 4X из стекловолокна: 20-25+ лет в химически агрессивных средах; устойчив к УФ-излучению и химическим веществам.
Учет стоимости жизненного цикла: Корпус NEMA 4X из нержавеющей стали стоит на 85% больше, чем корпус NEMA 4 из углеродистой стали, но служит в 2-3 раза дольше в агрессивных средах. В течение 20 лет 4X может быть более экономичным, если учесть затраты на замену.
Ссылки на технические стандарты
- ANSI/NEMA 250-2020 – Корпуса для электрооборудования (максимум 1000 вольт)
- UL 50 – Корпуса для электрооборудования, неэкологические соображения (конструкция)
- UL 50E – Корпуса для электрооборудования, экологические соображения
- МЭК 60529 – Степени защиты, обеспечиваемые корпусами (код IP)
- NEMA BI 50014-2024 – Степени защиты, обеспечиваемые корпусами (код IP): краткое сравнение
- UL 1203 – Взрывозащищенное и пыленепроницаемое электрооборудование для использования в опасных (классифицированных) местах
- NEC Статьи 500-506 – Опасные (классифицированные) места
- NEC 110.3(B) – Установка и использование (инструкции производителя и соответствие перечню)
По состоянию на ноябрь 2025 г., все стандарты и спецификации в этом руководстве отражают последние опубликованные издания и отраслевые практики.
