Краткий ответ: Требования NEC к распределительным коробкам
Основные требования NEC к распределительным коробкам изложены в : Распределительные, приборные, протяжные и соединительные коробки, который охватывает выходные коробки, установочные коробки, протяжные коробки, распределительные коробки, кабельные вводы и корпуса для ручного доступа. Для большинства случаев установки распределительных коробок наиболее важными правилами являются:
- NEC 314.16: коробка должна иметь достаточный внутренний объем для размещения количества и размера проводников, устройств, зажимов и заземляющих проводников.
- NEC 314.23: Коробка должна быть надежно закреплена на строительной конструкции или с помощью утвержденного метода крепления.
- NEC 314.29: Коробка должна оставаться доступной после установки и не может быть скрыта за стационарной отделкой здания.
- NEC 314.17: Проводники и кабели должны вводиться в коробку через утвержденные отверстия, фитинги, втулки или зажимы.
- NEC 314.40: Металлические коробки должны быть надлежащим образом заземлены и соединены с системой уравнивания потенциалов.
Соответствующая требованиям распределительная коробка должна быть достаточного размера, надежно закреплена, закрыта крышкой, доступна и смонтирована с использованием утвержденных разъемов и кабельных вводов. Местные поправки и полномочный орган (AHJ) могут устанавливать дополнительные требования, поэтому всегда проверяйте редакцию NEC, принятую в месте реализации вашего проекта.
Примечание к редакции NEC: правила 2017 года могут отличаться от правил 2020/2023 годов
Требования NEC меняются. Расчеты или методы монтажа, изученные по старым редакциям норм, могут не соответствовать редакции NEC, принятой вашим органом строительного надзора (AHJ). Это особенно важно для расчетов заполнения монтажных коробок согласно NEC 314.16, где правила учета проводников заземления оборудования изменились в NEC 2020 года и остаются актуальными при работе по NEC 2023 года.
Используйте эту статью как практическое руководство по основным концепциям NEC, а не как замену принятому своду правил, проектной документации или местным требованиям инспекции.
Справочная таблица к статье 314 NEC
| Раздел NEC | Основная тема | Что это означает на практике |
|---|---|---|
| Статья 314 | Коробки и корпуса | Основная статья NEC для распределительных коробок, протяжных коробок, установочных коробок, коробок для электроустановочных изделий, фитингов для труб и смотровых колодцев |
| 314.16 | Заполнение коробки | Коробка должна обеспечивать достаточный внутренний объем в кубических дюймах для проводников, устройств, заземляющих проводников и внутренних элементов крепления |
| 314.17 | Ввод проводников в коробки | Кабели и кабелепроводы должны вводиться через соответствующие отверстия, фитинги, зажимы или втулки |
| 314.23 | Поддерживать | Коробка должна быть надежно закреплена на каркасе, строительной конструкции или с помощью одобренной системы крепления |
| 314.25 | Крышки и кожухи | Распределительные коробки, как правило, требуют установки крышек, лицевых панелей или крепежных элементов для защиты проводки и мест соединений |
| 314.28 | Протяжные и соединительные коробки для проводников большого сечения | Для проводников большого сечения и протяжки кабелей в кабелепроводах требуются минимальные размеры, зависящие от типа протяжки |
| 314.29 | Доступность | Коробки должны оставаться доступными и не могут быть скрыты за стационарной отделкой |
| 314.40 | Металлические коробки | Металлические коробки должны быть заземлены и присоединены к контуру заземления оборудования |
Данная таблица является практическим руководством, а не заменой текста NEC. Для целей инспекции, проектирования и получения разрешений используйте действующую редакцию NEC и любые местные поправки.

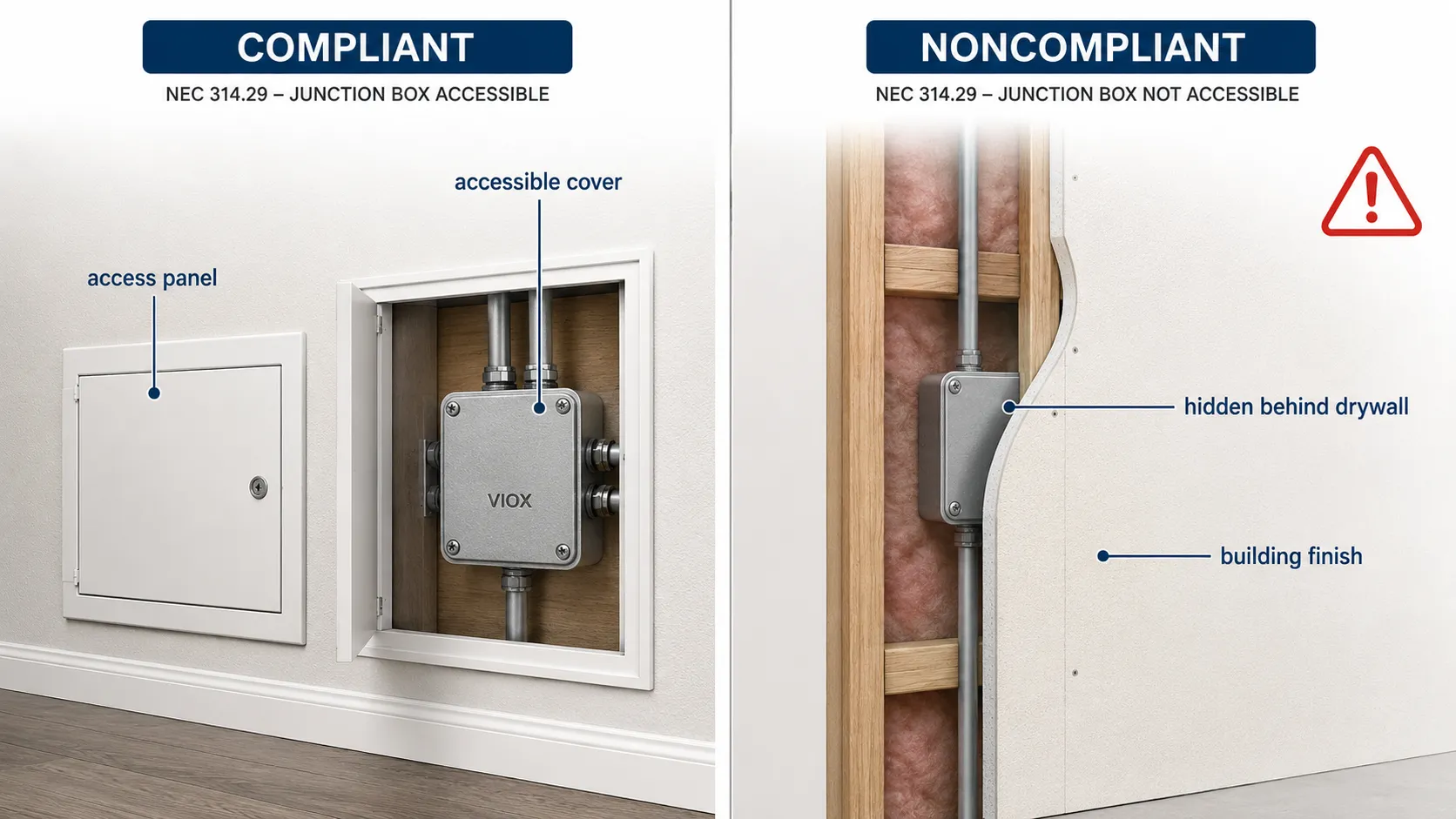

NEC 314.29: Требования к доступности распределительных коробок
Распространенный вопрос при инспекции распределительных коробок звучит просто: должны ли распределительные коробки быть доступными?
Да. Согласно NEC 314.29, распределительные коробки, протяжные коробки и аналогичные корпуса должны быть установлены таким образом, чтобы к проводке внутри можно было получить доступ после монтажа. Ключевой момент заключается в том, что место соединения или оконцевания не должно быть навсегда скрыто там, где электрик или инспектор не сможет получить к нему доступ в дальнейшем.
Что означает “доступный” для распределительных коробок
Для распределительной коробки «доступный» обычно означает, что до коробки можно добраться, не повреждая и не демонтируя капитальную отделку здания. Крышку можно снять для осмотра и обслуживания, но коробка не должна быть замурована за гипсокартоном, штукатуркой, плиткой, стационарными панелями или другими капитальными поверхностями.
Примеры, соответствующие требованиям, часто включают:
- открытые распределительные коробки для накладного монтажа
- коробки над съемным подвесным потолком
- коробки на чердаке или в техническом подполье с обеспечением свободного доступа
- коробки за ревизионным люком
- коробки внутри доступного оборудования или шкафов, где это допускается условиями монтажа
Примеры несоответствия требованиям или повышенного риска:
- коробка, скрытая за гипсокартоном
- коробка, замурованная в полость стены без ревизионной крышки
- соединение, оставленное внутри готового потолка
- распределительная коробка, закрытая стационарными шкафами без возможности доступа
- коробка, скрытая под напольным покрытием или за стационарной отделкой стены
Для более подробного обсуждения этой конкретной проблемы см. руководство VIOX по могут ли распределительные коробки находиться за гипсокартоном.
Доступный не всегда означает легкодоступный
Одной из распространенных ошибок является отношение к доступный и легкодоступный по тому же правилу. Они связаны, но не идентичны.
В практическом плане:
| Термин | Практическое значение |
|---|---|
| Доступный | Доступен для осмотра, технического обслуживания или доступа к электропроводке без демонтажа капитальной отделки здания |
| Легкодоступный | Доступен быстро, без необходимости использования инструментов, лестниц, устранения препятствий или специальных процедур доступа |
Правила для распределительных коробок часто фокусируются на доступности для обслуживания, а не на повседневном доступе для пользователя. Распределительная коробка над съемной потолочной плиткой может считаться доступной, в то время как коробка, замурованная за гипсокартоном, — нет. Точное решение может зависеть от деталей монтажа и требований местного органа строительного надзора (AHJ).
Могут ли распределительные коробки находиться за гипсокартоном, шкафами или потолочными панелями?
Многие непройденные инспекции начинаются именно с этой проблемы.
| Расположение | Обычно допустимо? | Причина |
|---|---|---|
| За гипсокартоном без ревизионного люка | НЕТ | Короб скрыт за чистовой отделкой здания |
| Над съемными потолочными панелями | Часто да | Потолочная панель обычно может быть смещена для доступа |
| За съемной ревизионной панелью | Часто да | Короб остается доступным для обслуживания |
| Внутри стационарного шкафа без доступа к нему | Обычно нет | Доступ может быть ограничен стационарной установкой |
| Внутри доступного чердачного помещения | Часто да | К коробке обеспечен доступ для осмотра и технического обслуживания |
| Закопано в землю без использования сертифицированного смотрового колодца или защитного кожуха | НЕТ | Доступ к проводке и защита от воздействия окружающей среды недостаточны |
Если в коробке находится соединение проводов, это не место, чтобы спрятать его и забыть. Назначение крышки коробки заключается не только в изоляции; она также обеспечивает возможность будущего обслуживания.

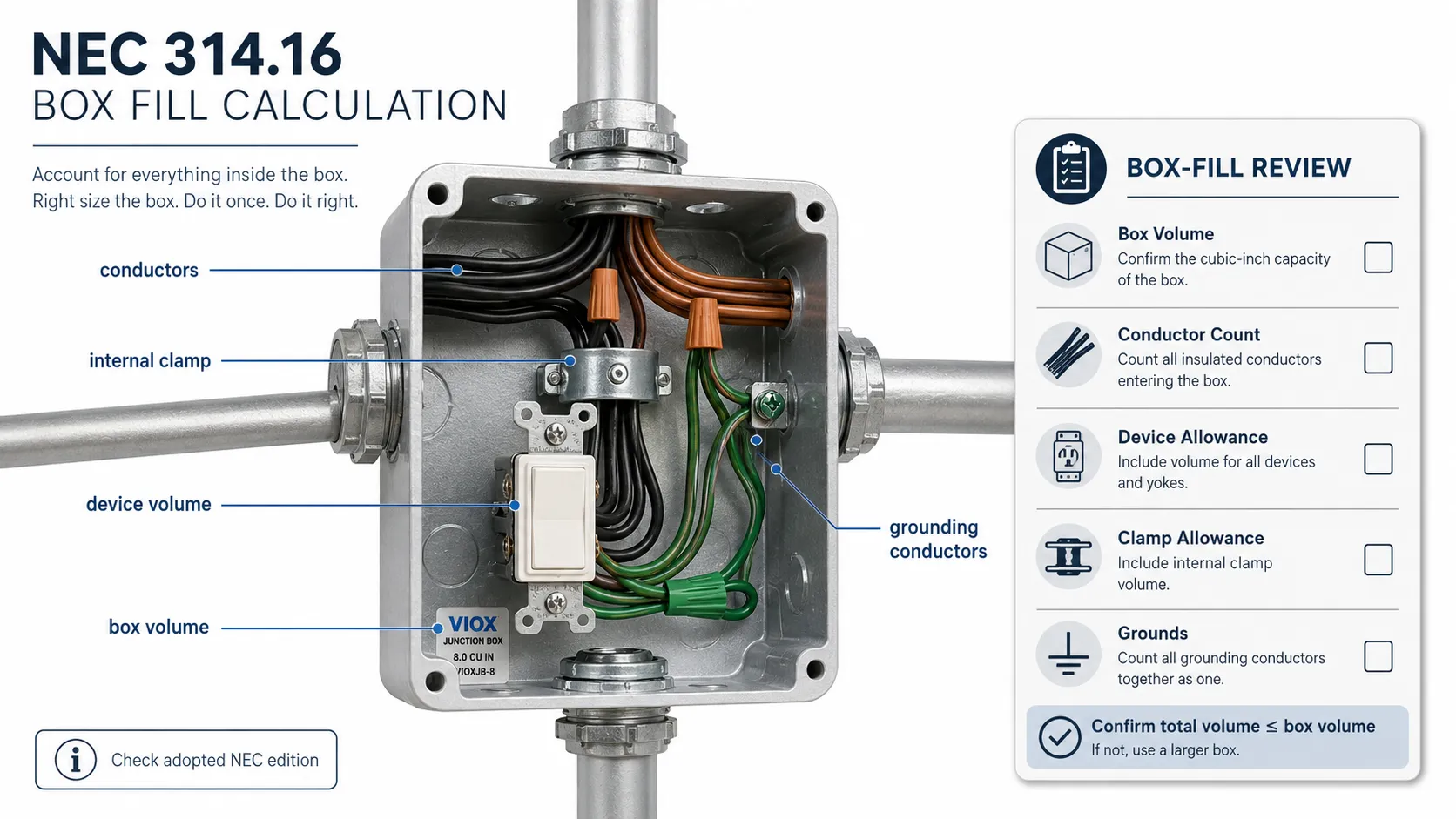

NEC 314.16: Требования к расчету заполнения монтажной коробки
NEC 314.16 является ключевым разделом, регламентирующим заполнение монтажных коробок. Он предотвращает размещение монтажниками слишком большого количества проводников, устройств, зажимов или соединений в одном малогабаритном корпусе.
Переполненная распределительная коробка создает ряд проблем:
- изоляция проводников может быть повреждена при укладке
- кабельные соединители могут ослабнуть
- ухудшается теплоотвод
- поиск и устранение неисправностей затрудняются
- электроустановка может не пройти инспекционную проверку
Что учитывается при расчете заполнения коробки?
Для типичных расчетов заполнения монтажных коробок необходимо учитывать следующие элементы:
| Предмет | Общие правила заполнения монтажных коробок |
|---|---|
| Токоведущие проводники, входящие в коробку | Учитываются на основе сечения и количества проводников |
| Проводники, соединенные или оконцованные внутри коробки | Учитываются в соответствии с правилами NEC по заполнению коробок |
| Проводники заземления оборудования | Зависит от редакции стандарта. Согласно правилам NEC 2020/2023, до четырех проводников заземления оборудования или перемычек уравнивания потенциалов обычно учитываются как один объемный допуск, основанный на самом крупном проводнике, при этом дополнительные проводники заземления добавляют частичный объемный допуск |
| Внутренние кабельные зажимы | Учитываются, если они находятся внутри коробки |
| Монтажные лапки устройств, таких как выключатели или розетки | Учитываются на основе самого большого проводника, подключенного к устройству |
| Отводы (pigtails), которые не выходят за пределы коробки | Часто не учитываются так же, как проводники, входящие снаружи, но необходимо проверить точное правило NEC |
| Только соединители проводов | Обычно не учитываются как отдельные элементы объема, но учитываются проводники, которые они соединяют |
Старая привычка говорить “эта коробка подходит, потому что провода помещаются” не является расчетом по нормам. Заполнение коробки должно рассчитываться исходя из сечения проводников, их количества и объема самой коробки.
Проводники заземления оборудования: проверьте редакцию NEC.
Объем проводников заземления — это тот аспект, где старые и действующие правила могут вызывать путаницу. В старых редакциях NEC монтажники часто учитывали все проводники заземления оборудования как один объем, основанный на самом крупном проводнике заземления в коробке.
Согласно подходу NEC 2020 и 2023 годов, правило стало более детализированным: до четырех проводников заземления оборудования или перемычек уравнивания потенциалов оборудования обычно учитываются как один объем, основанный на самом крупном проводнике заземления, а каждый дополнительный проводник заземления или перемычка добавляет одну четверть от объема, рассчитанного для этого самого крупного проводника.
Эта деталь важна для переполненных распределительных коробок. Коробка с большим количеством проводников заземления ответвлений может требовать большего объема, чем предполагают старые упрощенные оценки. В случае сомнений выполняйте расчет в соответствии с редакцией NEC, принятой местным органом строительного надзора (AHJ), а не полагайтесь на память.
Стандартные значения объема для проводников.
NEC предоставляет значения объема проводников в зависимости от их сечения. Распространенные значения, используемые во многих расчетах для жилых и малых коммерческих объектов, включают:
| Размер проводника | Допустимый объем на проводник |
|---|---|
| 18 AWG | 1.50 кубических дюйма |
| 16 AWG | 1.75 кубических дюйма |
| 14 AWG | 2.00 кубических дюйма |
| 12 AWG | 2.25 кубических дюйма |
| 10 AWG | 2.50 кубических дюйма |
| 8 AWG | 3.00 кубических дюйма |
| 6 AWG | 5.00 кубических дюйма |
Эти значения полезны для стандартных распределительных коробок ответвленных цепей. Всегда сверяйтесь с соответствующей таблицей в редакции NEC, принятой в вашей юрисдикции.
Пример простого расчета заполнения коробки
Предположим, что распределительная коробка содержит:
- два входящих проводника сечением 12 AWG
- два выходящих проводника сечением 12 AWG
- до четырех проводников заземления оборудования или перемычек уравнивания потенциалов, в зависимости от принятой редакции NEC
- внутренние зажимы
Упрощенный расчет по стандарту 2020/2023 годов может учитывать токопроводящие жилы, применимый объемный допуск для проводника заземления и один объемный допуск для внутренних зажимов, если они находятся внутри коробки. Поскольку для проводников сечением 12 AWG требуется 2,25 кубических дюйма на каждый учитываемый проводник, итоговый требуемый объем коробки может быстро превысить объем, обеспечиваемый неглубокой коробкой. Если присутствует более четырех проводников заземления оборудования или перемычек уравнивания потенциалов, не используйте старый метод упрощенного расчета по одному объему.
Самая безопасная проектная практика — выбирать распределительную коробку после того, как известно количество проводников, а не до этого. Если в будущем планируются дополнительные соединения, выбирайте корпус большего размера.
Для получения более подробной информации о физическом выборе и определении размеров направьте читателей к специализированному руководство по определению размеров распределительных коробок.

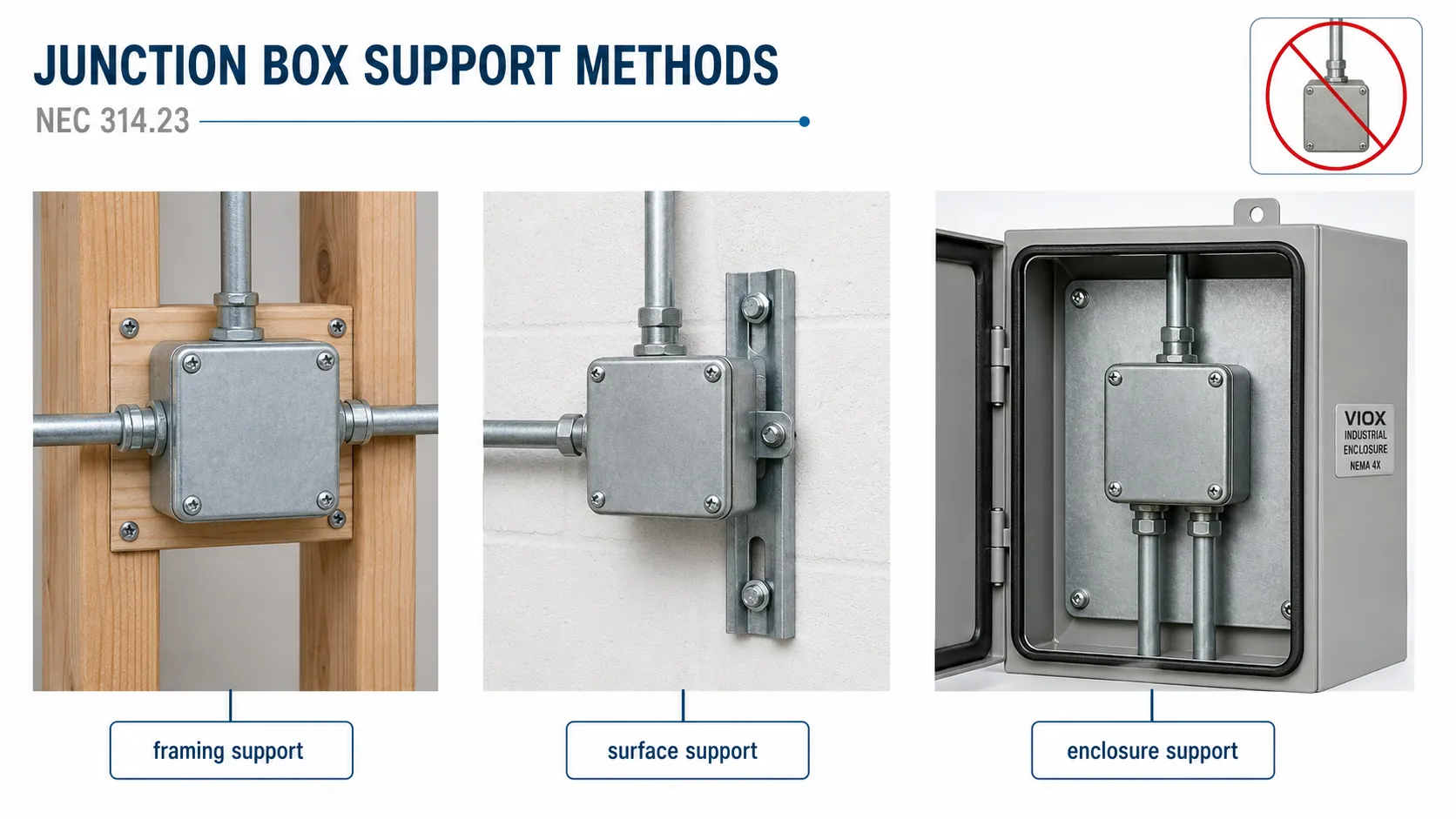

NEC 314.23: Правила крепления и монтажа распределительных коробок
NEC 314.23 охватывает вопросы крепления коробок. Основное правило заключается в том, что коробки должны быть надежно закреплены на строительных конструкциях или с помощью одобренного метода крепления. Распределительная коробка не должна удерживаться только за счет натяжения кабеля, гипсокартона или незакрепленных кабелепроводов.
Распространенные методы крепления
| Тип установки | Типовой метод крепления | Примечание для монтажников |
|---|---|---|
| Монтажная коробка для новых конструкций на каркасе | Крепится непосредственно к стойке, балке или элементу каркаса | Часто используется в стенах и потолках жилых помещений |
| Монтажная коробка для готовых стен | Фиксируется с помощью сертифицированных зажимов или «крыльев» для материала стены | Должна соответствовать типу стены и номинальным характеристикам коробки |
| Коробка для накладного монтажа | Крепится к стене, строительной конструкции, монтажному профилю или опорной пластине | Часто встречается в промышленных и коммунальных помещениях |
| Потолочная распределительная коробка | Рассчитана на ожидаемую нагрузку | Для установки вентиляторов или светильников могут потребоваться коробки с особыми характеристиками |
| Коробка, закрепленная на кабельном канале | Допускается только при соблюдении определенных условий | Не следует полагать, что крепление к кабелепроводу допустимо во всех случаях |
| Внутренняя часть панели или электротехнического шкафа | Устанавливается на монтажную панель, DIN-рейку, кронштейн или сертифицированную опору | Часто используется в шкафах управления и промышленных сборках |
Ошибка, которой следует избегать — использование способа прокладки кабеля в качестве системы поддержки без проверки нормативных требований. Кабель, гибкий трубопровод или кабельный канал не являются автоматически несущей конструкцией.
Почему важна фиксация
Ненадлежащая фиксация может привести к:
- ослаблению кабельных вводов
- повреждение изоляции
- механическому напряжению в местах соединений
- нарушению целостности цепи заземления
- перекос крышки
- непройденная проверка
В промышленных и наружных установках вибрация и циклические температурные изменения делают механическую поддержку еще более важной. Коробка должна оставаться устойчивой после многократных перемещений кабеля, технического обслуживания и воздействия окружающей среды.
Промышленные распределительные коробки и панели управления
Многие вопросы по распределительным коробкам согласно NEC возникают в жилищном и коммерческом строительстве, но B2B-клиенты VIOX часто имеют дело с оборудованием, шкафами управления, клеммными распределительными коробками и промышленными корпусами. Логика соответствия стандартам схожа, но приоритеты проектирования меняются.
В промышленном корпусе проблема часто заключается не в доступе через гипсокартон. Речь идет о ремонтопригодности, идентификации проводов, виброустойчивости, тепловыделении, герметичности кабельных вводов и будущем обслуживании. Коробка, заполненная беспорядочными скрутками, может пройти базовую проверку электропроводки, но останется сложной для поиска неисправностей сборщиком щитов или специалистом по техническому обслуживанию.

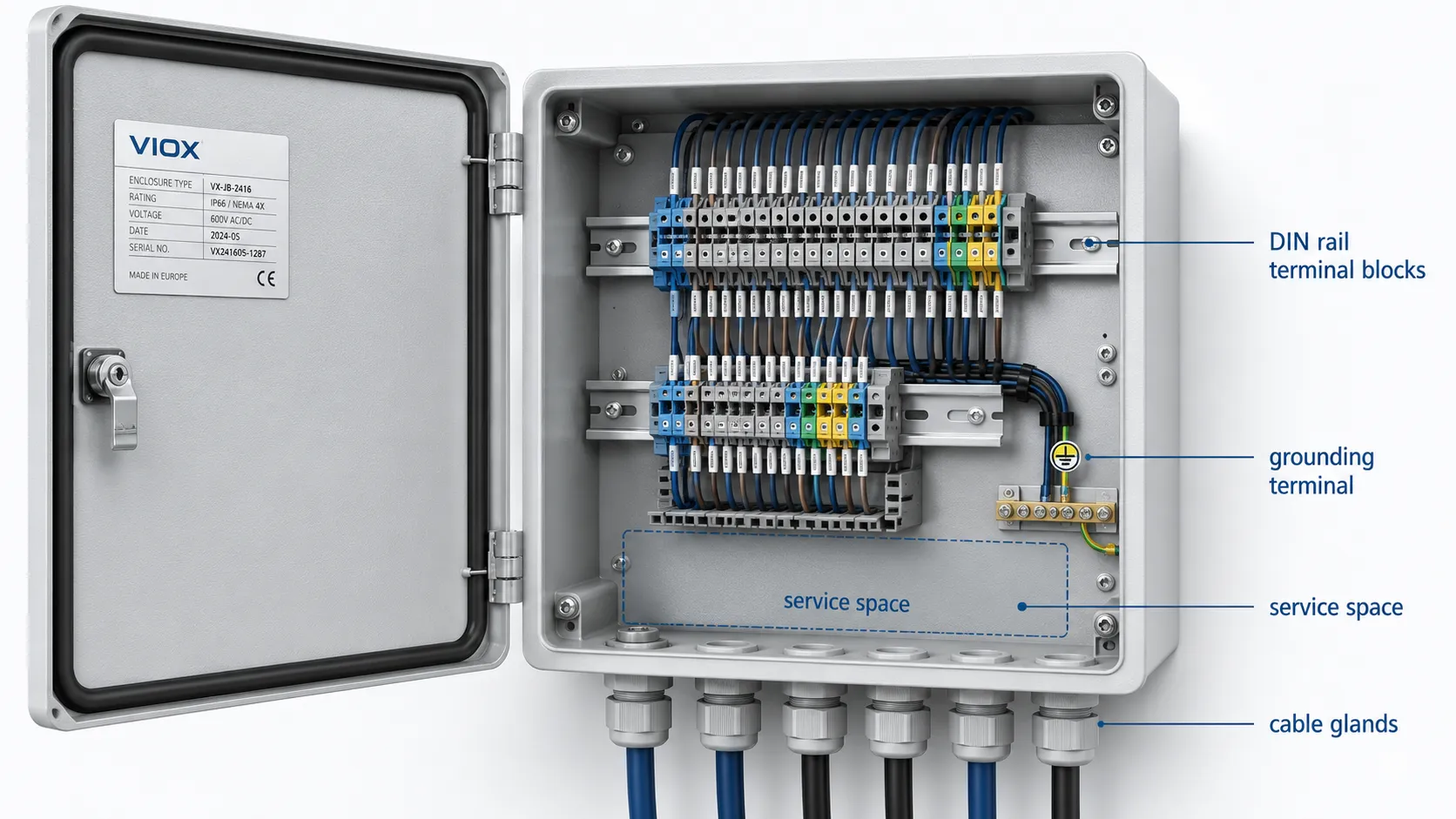

Для панелей управления и электропроводки оборудования инженеры часто предпочитают:
- Клеммные колодки на DIN-рейку вместо свободных соединений
- маркированные проводники и клеммные маркеры
- корпуса увеличенного размера с пространством для кабельных каналов
- кабельные вводы или фиксаторы, подобранные под конкретный кабель
- раздельные зоны для силовых и контрольных цепей
- клеммы заземления, соединенные с корпусом или монтажной системой
С этого момента простая распределительная коробка превращается в спроектированный электротехнический шкаф. Если проводку необходимо регулярно проверять, маркировать, расширять или обслуживать, клеммные колодки и промышленный корпус большего размера обычно лучше, чем попытки уместить дополнительные кабельные соединители в маленькую коробку. VIOX клеммные блоки и продукция для распределительных коробок могут быть подобраны совместно для организации упорядоченных схем промышленной разводки.
NEC 314.17: Ввод проводников в распределительные коробки
Проводники должны входить в распределительную коробку через соответствующие отверстия и фитинги. Острые края, отсутствие втулок, ослабленные зажимы и незагерметизированные неиспользуемые отверстия могут создать проблемы с безопасностью и прохождением инспекции.
Важные проверки включают:
- кабельные зажимы соответствуют типу кабеля
- фитинги для кабелепроводов плотно затянуты и сертифицированы для использования с данной коробкой
- неметаллический кабель закреплен в соответствии с требованиями
- изоляция проводников защищена от истирания
- неиспользуемые выбивные отверстия закрыты соответствующими заглушками
- при вводе во влажных помещениях используются фитинги, рассчитанные на соответствующие условия эксплуатации
При установке вне помещений или в местах с повышенной влажностью корпус, крышка, прокладка, кабельный ввод и система дренажа должны рассматриваться как единое целое. Даже атмосферостойкий корпус может выйти из строя при неправильном вводе кабеля.
NEC 314.25: Крышки распределительных коробок
Распределительная коробка, содержащая соединения или оконцевания, как правило, должна быть оснащена крышкой, лицевой панелью, навесом светильника или крышкой оборудования, подходящей для данной коробки. Крышка защищает проводку, предотвращает случайное прикосновение к токоведущим частям и обеспечивает доступ к коробке для будущего обслуживания.
Распространенные ошибки при установке крышек включают:
- оставление распределительной коробки открытой над потолком
- использование поврежденного или отсутствующего винта крепления крышки
- установку крышки неподходящего размера
- использование крышки для внутренних помещений на улице
- закрытие распределительной коробки гипсокартоном вместо использования съемной крышки
Информацию о различиях в крышках на уровне изделий см. в руководстве VIOX по типам крышек для распределительных коробок.
NEC 314.40: Заземление и уравнивание потенциалов для металлических распределительных коробок
Металлические распределительные коробки должны быть правильно заземлены и присоединены к системе уравнивания потенциалов. В случае контакта токоведущего проводника с корпусом коробки путь заземления оборудования должен способствовать отключению неисправности через устройство защиты от сверхтоков.
Распространенные методы заземления включают:
- заземляющий винт
- сертифицированный заземляющий зажим
- Перемычка для уравнивания потенциалов
- Металлический кабелепровод, где это разрешено
- Проводник заземления оборудования, подключенный к коробке
Пластиковые коробки не требуют заземления корпуса, однако проводники заземления оборудования в цепи все равно должны быть подключены правильно. Не путайте “пластиковую коробку” с “отсутствием необходимости в заземлении”.”
Протяжные коробки и распределительные коробки согласно статье 314 NEC
Распределительная коробка обычно используется для сращивания, ответвлений или соединений проводов. Протяжная коробка часто используется для облегчения протяжки проводников через систему кабелепроводов. Один корпус иногда может выполнять обе функции, но правила выбора размеров согласно NEC могут различаться в зависимости от сечения проводника, расположения кабелепроводов и того, используется ли коробка для прямого протягивания, углового протягивания или U-образного протягивания.
Для проводников большего сечения и систем кабелепроводов требования NEC 314.28 становятся особенно важными. Размеры коробки могут определяться размером кабелепровода и направлением протяжки, а не только количеством проводников.
| Тип коробки | Основная цель | Ключевой аспект требований NEC |
|---|---|---|
| Распределительная коробка | Соединения, отводы, ответвления | Заполнение коробок, доступность, крышки, крепления |
| Протяжная коробка | Протяжка проводников через кабелепровод | Длина протяжки, размер кабелепровода, пространство для изгиба |
| Установочная коробка | Выключатели, розетки, элементы управления | Заполнение коробок, объем суппорта электроустановочного изделия, доступность |
| Корпус кабелепровода | Точка доступа к кабельному каналу и протяжки кабеля | Пределы заполнения, доступ через крышку, радиус изгиба проводника |
Для более детального сравнения см. протяжной коробкой и распределительной коробкой.
Металлические и неметаллические распределительные коробки
Как металлические, так и неметаллические коробки могут соответствовать нормативным требованиям при правильном использовании. Выбор зависит от способа прокладки проводки, стратегии заземления, условий окружающей среды, механических воздействий и номинальных характеристик изделия.
| Тип коробки | Общее преимущество | Общее ограничение |
|---|---|---|
| Металлическая распределительная коробка | Прочный, подходит для многих систем кабельных каналов, обеспечивает непрерывность заземления | Требует надлежащего соединения и учета коррозии |
| Пластиковая или неметаллическая коробка | Легкая, коррозионностойкая, часто используется с кабелем типа NM | Не подходит для всех типов кабельных каналов, условий нагрева или механических воздействий |
| Всепогодная (герметичная) коробка | Для наружного применения и использования во влажных/сырых помещениях при наличии соответствующего класса защиты | Должна использоваться в комплекте с подходящей крышкой и фитингами |
| Промышленный корпус | Лучше подходит для оборудования, панелей и подключения клемм | Требует соблюдения надлежащего класса защиты IP/NEMA, использования кабельных вводов, клемм и правильного монтажа |
Для получения более подробной информации см. руководство VIOX по металлические и пластиковые распределительные коробки.
Правила NEC для протяжных и распределительных коробок: примеры металлических и неметаллических изделий
Многие учебные и экзаменационные вопросы касаются правил NEC, регулирующих использование протяжных и распределительных коробок, а также примеров металлических и неметаллических коробок. Практический ответ заключается в следующем:
Статья 314 NEC регулирует установку коробок и аналогичных корпусов. Протяжные и распределительные коробки должны быть правильно подобраны по размеру, доступны для обслуживания, надежно закреплены, закрыты крышками и соответствовать методу прокладки проводки и условиям окружающей среды. Металлические коробки обычно используются с металлическими кабелепроводами, в коммерческой проводке и в местах, требующих надежной механической защиты. Неметаллические коробки чаще применяются при прокладке кабелей в жилых помещениях, в средах, подверженных коррозии, а также в низковольтных или легких установках, где коробка сертифицирована для данного применения.
Examples:
- Металлическая квадратная распределительная коробка: Соединения ответвленных цепей в системах электропроводки EMT.
- Пластиковая монтажная коробка для установки в готовые стены: модернизация мест установки выключателей или розеток в жилых помещениях с использованием кабеля типа NM.
- Всепогодная наружная коробка: распределительная коробка для наружного освещения или розеток с крышкой и фитингами для влажных помещений.
- Большая протяжная коробка: точка протяжки проводников в кабельных каналах для длинных участков трубопроводов.
- Промышленная клеммная распределительная коробка: оборудование или цепи управления, где клеммные колодки улучшают маркировку и доступ для обслуживания.
Для промышленного монтажа, где требуется упорядочивание соединений, маркировка и возможность регулярного технического обслуживания, terminal block внутри подходящего корпуса может быть лучше, чем незакрепленные соединения.
Распространенные нарушения норм при установке распределительных коробок
1. Скрытая коробка за гипсокартоном
Коробка может быть электрически исправна, но она не соответствует требованиям доступности для обслуживания. Если в коробке есть соединение, она должна оставаться доступной.
2. Переполненная коробка
Если проводники приходится укладывать в коробку с усилием, объем коробки может быть недостаточным. Переполнение коробок особенно часто встречается при добавлении умных выключателей, диммеров, ответвлений или дополнительных соединений групповых цепей в старые коробки.
3. Отсутствующая крышка
Открытая распределительная коробка обнажает проводку и создает угрозу при обслуживании. Каждая распределительная коробка должна быть оснащена соответствующей крышкой или закрывающим элементом корпуса.
4. Ненадежное крепление коробки
Коробка, висящая на кабеле, гибком трубопроводе или закрепленная в непрочном гипсокартоне, является примером ненадежного монтажа. Способ крепления должен соответствовать типу коробки и методу прокладки проводки.
5. Неподходящая коробка для влажных помещений
Коробки, крышки и соединители, предназначенные для внутренних работ, могут выйти из строя при использовании на улице. В местах с повышенной влажностью необходимо использовать корпуса, крышки, прокладки, фитинги и методы ввода кабеля с соответствующим классом защиты.
6. Неправильный ввод кабеля
Отсутствующие зажимы, острые края выбивных отверстий или незакрепленные фитинги могут повредить изоляцию проводников. Ввод кабеля является частью системы безопасности, а не просто декоративным элементом.
Неправильное заземление металлических коробок
Металлические коробки требуют надежного пути заземления оборудования. Ослабленное или отсутствующее соединение заземления может сделать коробку опасной при возникновении неисправности.
Контрольный список для проверки на объекте
Используйте этот контрольный список перед закрытием стены, потолка, шкафа или корпуса:
| Пункт проверки | Условие прохождения проверки |
|---|---|
| Доступность | Крышка коробки доступна без демонтажа стационарной отделки |
| Заполнение коробки | Внутренний объем соответствует количеству проводников и объему устройств |
| Поддерживать | Коробка закреплена на каркасе, конструкции или одобренной опоре |
| Обложка | Установлены надлежащие крышки, панели, навесы или корпуса |
| Ввод кабеля | Зажимы, фитинги, втулки и заглушки для выбивных отверстий соответствуют требованиям |
| Заземление | Металлический корпус заземлен; проводники заземления подключены правильно |
| Окружающая среда | Корпус и фитинги соответствуют условиям эксплуатации: сухие, влажные, сырые, коррозийные или опасные зоны |
| Способ подключения | Тип корпуса соответствует кабелю, кабелепроводу или системе электромонтажа |
| Резерв для будущего обслуживания | Соединения доступны для осмотра и ремонта без демонтажа конструкции |
Когда следует использовать распределительную коробку большего размера
Используйте монтажную коробку большего размера, если:
- количество проводников близко к пределу заполнения коробки
- в одну коробку входит несколько кабельных сборок
- устройства или диммеры увеличивают объем заполнения
- крупные соединители проводов затрудняют их укладку
- вероятно расширение системы в будущем
- требуется частая маркировка или обслуживание проводки
- установка производится на промышленном объекте или в условиях повышенной вибрации
При работе на объекте распределительная коробка, которая технически едва вмещает все соединения, может быть неудобной для монтажа и сложной в обслуживании. Для аккуратного монтажа оставляйте достаточно рабочего пространства.
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Должен ли быть обеспечен доступ к распределительным коробкам?
Да. Распределительные коробки, содержащие соединения или оконцевания проводов, должны оставаться доступными для осмотра, технического обслуживания и ремонта. Их нельзя замуровывать за гипсокартоном, штукатуркой, плиткой, стационарными панелями или другими элементами чистовой отделки.
Что требует стандарт NEC 314.29?
Стандарт NEC 314.29 регламентирует требования к обеспечению доступа к коробкам, кабельным выводам и смотровым люкам. На практике это означает, что коробка должна быть установлена таким образом, чтобы к находящейся внутри проводке можно было получить доступ без демонтажа элементов чистовой отделки здания.
Можно ли скрывать распределительную коробку за гипсокартоном?
Нет. Распределительная коробка с соединениями не должна быть скрыта за гипсокартоном. Если коробка должна находиться в этой зоне, используйте подходящий ревизионный люк или перенесите место соединения в доступное для обслуживания пространство.
Можно ли устанавливать распределительную коробку над подвесным потолком?
Часто да, если потолочные панели являются съемными, а к коробке сохраняется доступ. Однако установка все равно должна соответствовать требованиям к креплению, крышкам, заполнению коробки и местным нормам.
Нужна ли распределительной коробке крышка?
Да, распределительная коробка, содержащая соединения или оконцевания, как правило, должна иметь подходящую крышку, лицевую панель, колпак или заглушку. Коробка не должна оставаться открытой.
Что требует стандарт NEC 314.23?
NEC 314.23 регламентирует крепление. Распределительная коробка должна быть надежно закреплена на строительной конструкции или с помощью одобренного метода крепления. Она не должна свободно висеть на кабелях или удерживаться только за счет неподдерживаемой проводки.
Что требует стандарт NEC 314.16?
NEC 314.16 регламентирует заполнение коробки. Коробка должна иметь достаточный внутренний объем для проводников, заземляющих проводников, внутренних зажимов, суппортов устройств и фитингов, которые учитываются согласно правилам заполнения коробок.
В каком разделе NEC рассматриваются протяжные и распределительные коробки?
Протяжные и распределительные коробки в основном рассматриваются в статье 314 NEC. Расчеты для крупных протяжных коробок и кабельных трасс также могут регулироваться пунктом 314.28 NEC.
В чем разница между протяжной коробкой и соединительной коробкой?
Распределительная коробка в основном используется для сращивания, ответвлений или соединений проводов. Протяжная коробка в основном используется для обеспечения доступа при протяжке проводников через кабельные каналы. Некоторые коробки могут выполнять обе функции при условии правильного подбора размера и монтажа.
Можно ли использовать колпачковые соединители (СИЗ) в распределительной коробке?
Да, если соединители проводов сертифицированы, правильно подобраны по размеру для данной комбинации проводников и установлены внутри коробки с достаточным внутренним объемом. Для промышленных панелей клеммные колодки могут обеспечить лучшую организацию и удобство обслуживания.
Нужно ли заземлять пластиковые распределительные коробки?
Корпус пластиковой коробки сам по себе не требует заземления, в отличие от металлической. Однако проводники защитного заземления в цепи все равно должны быть подключены правильно.
Может ли распределительная коробка находиться внутри шкафа?
Это зависит от доступа. Если конструкция шкафа или панели позволяет получить доступ к крышке коробки и снять ее без повреждения стационарной отделки, это может быть допустимо. Если коробка заблокирована или наглухо замурована, это может стать нарушением норм.
Заключение
Правила NEC для распределительных коробок касаются не только выбора коробки и выполнения соединения. Соответствующая требованиям распределительная коробка должна быть доступной, иметь надлежащий размер, быть надежно закрепленной, закрытой крышкой, заземленной (если она металлическая) и соответствовать методу электромонтажа и условиям окружающей среды..
Для ясности при проведении работ на объекте помните о трех наиболее важных пунктах нормативных требований:
- NEC 314.29: обеспечьте доступ к распределительным коробкам.
- NEC 314.16: правильно рассчитывайте заполнение коробки.
- NEC 314.23: надежно закрепляйте коробки.
Если эти три правила соблюдены, большинство установок распределительных коробок уже на верном пути к успешному прохождению инспекции. Для выбора продукции VIOX предлагает решения в области распределительных коробок и электрических соединений для жилых, коммерческих, промышленных объектов и корпусных систем. Ознакомьтесь с распределительная коробка ассортиментом продукции VIOX для выбора вариантов корпусов.
