Вы рассчитываете свою электрическую нагрузку дома путем составления списка основных электроприборов и цепей, преобразования ватт в амперы, оценки подключенной нагрузки, применения коэффициентов спроса или одновременности, где это разрешено местными нормами электромонтажа, и сравнения полученного результата с номиналом вашего электрического щита или вводного устройства.
Для быстрой оценки используйте эту базовую формулу:
Амперы = Ватты / Вольты
Например, нагрузка 4800 Вт в цепи 240 В потребляет около 20 А:
4800 Вт / 240 В = 20 А
Эта простая формула полезна для оценки нагрузки, но она не заменяет профессиональный расчет электрической нагрузки жилого помещения. Если вы добавляете зарядное устройство для электромобиля, тепловой насос, электрическую плиту, мастерскую, солнечную систему, аккумуляторную систему или новый распределительный щит, лицензированный электрик должен проверить расчет нагрузки в соответствии с вашими местными нормами. В Соединенных Штатах расчеты для жилых помещений могут ссылаться на Статья 220 NEC. На других рынках следуйте применимым местным правилам электромонтажа.

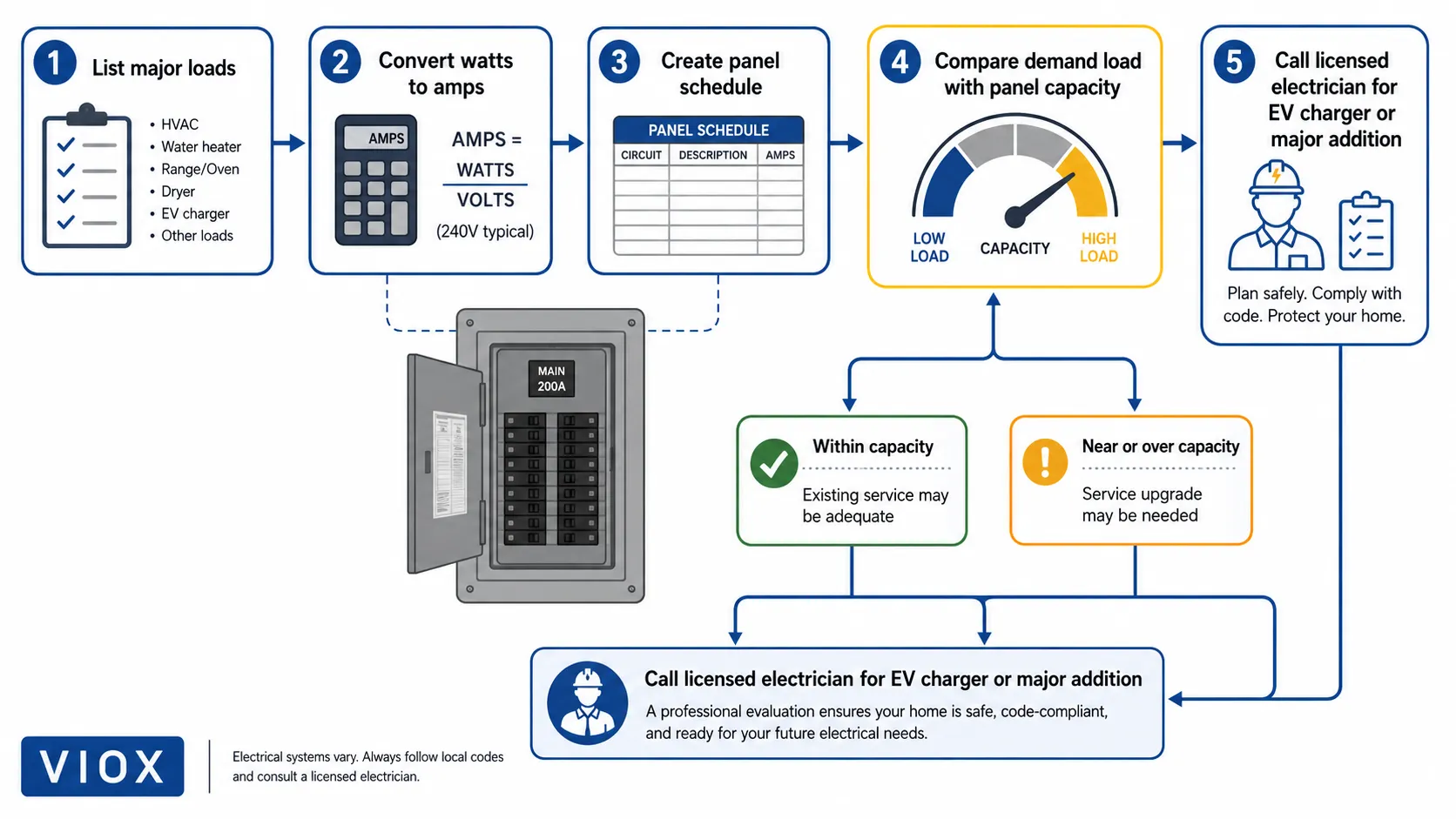

Краткий ответ: Расчет электрической нагрузки дома
| Шаг | Что делать | Почему это важно |
|---|---|---|
| 1 | Перечислите основные нагрузки | Системы ОВК, водонагреватели, плиты, сушилки, зарядные устройства для электромобилей, насосы и крупная бытовая техника определяют требуемую мощность ввода |
| 2 | Преобразование ватт в амперы | Позволяет сопоставить нагрузки с номинальными характеристиками автоматических выключателей и щитов |
| 3 | Разделите нагрузки 120 В и 240 В | Сила тока различается при разном напряжении |
| 4 | Составьте график распределительного щита | Показывает, какие цепи обслуживают какие нагрузки |
| 5 | Оцените расчетную нагрузку | Не каждая подключенная нагрузка работает на полную мощность одновременно |
| 6 | Сравните с номинальными характеристиками щита/ввода | Помогает определить, достаточно ли мощности существующего ввода |
Что такое электрическая нагрузка в доме?
Электрическая нагрузка — это потребляемая мощность, которую создают в домашней электросети осветительные приборы, розетки, бытовая техника, системы отопления/охлаждения и другие подключенные устройства.
Существует три связанных понятия:
| Термин | Значение |
|---|---|
| Подключенная нагрузка | Суммарная номинальная мощность установленного оборудования при одновременной работе всех приборов |
| Расчетная нагрузка | Более реалистичная максимальная нагрузка после применения коэффициентов спроса или коэффициентов одновременности, разрешенных нормативными документами |
| Нагрузка на цепь | Нагрузка, подключенная к одной групповой цепи или автоматическому выключателю |
Ключевой момент: суммирование номиналов всех автоматических выключателей в щите не является показателем реальной нагрузки нет сообщить вам реальную нагрузку. Электрощит может содержать множество автоматических выключателей на 15А и 20А, но все эти цепи не работают одновременно при полной нагрузке.

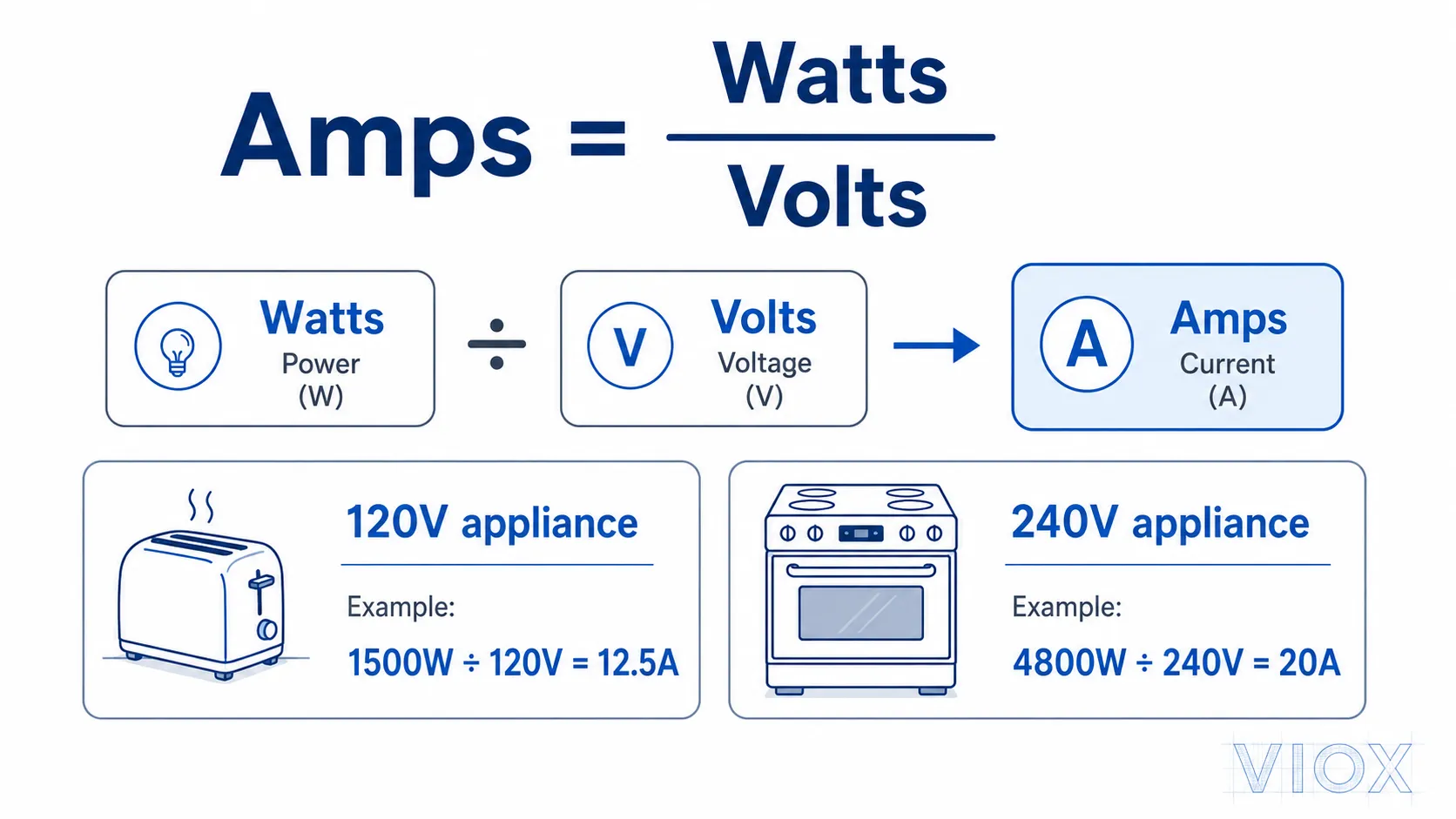

Формула электрической нагрузки жилого дома
Амперы = Ватты / ВольтыИспользуйте эти формулы для базового рабочего листа:
| Расчет | Формула |
|---|---|
| Однофазная мощность | Ватты = Вольты × Амперы |
| Сила тока из ватт | Амперы = Ватты / Вольты |
| Ток нагрузки 240 В | Амперы = Ватты / 240 |
| Ток нагрузки 120 В | Амперы = Ватты / 120 |
| Приблизительная мощность в кВт | кВт = Ватты / 1000 |
Пример:
| Нагрузка | Мощность | Напряжение | Приблизительный ток |
|---|---|---|---|
| Электрический водонагреватель | 4500 Вт | 240V | 18,75 А |
| Микроволновая печь | Микроволновая печь | 120В | 10A |
| зарядного устройства для электромобилей | 7680 Вт | 240V | 32A |
Для длительных нагрузок местные электротехнические нормы могут требовать дополнительного запаса по мощности. Например, во многих североамериканских проектах к длительным нагрузкам применяется правило 125%. Для получения подробных разъяснений см. Правило NEC 125% для длительных нагрузок.
Рабочий лист для расчета электрической нагрузки дома
Используйте этот рабочий лист для сбора данных перед обсуждением размера выделенной мощности с электриком.
| Нагрузка или цепь | Ватты | Напряжение | Амперами | Примечания |
|---|---|---|---|---|
| ОВК / тепловой насос | 240V | Проверьте паспортную табличку или технические данные оборудования | ||
| Электрический водонагреватель | 240V | Часто является одной из самых больших нагрузок непрерывного действия | ||
| Электрическая плита / духовой шкаф | 240V | Используйте номинальные данные с паспортной таблички | ||
| Электрическая сушилка | 240V | Проверьте паспортную табличку | ||
| зарядного устройства для электромобилей | 240V | Используйте настроенный зарядный ток, а не только максимальные характеристики зарядного устройства | ||
| Холодильник | 120В | Рабочий ток и пусковой ток различаются | ||
| Посудомоечная машина | 120В | Может включать нагрузку нагревательного элемента | ||
| Микроволновая печь | 120В | Высокая кратковременная нагрузка | ||
| Освещение | 120В | Светодиодное освещение имеет низкую потребляемую мощность, но может создавать пусковые токи драйверов | ||
| Общие электрические розетки | 120В | Оценка по назначению цепи и методу согласно нормативным требованиям |
Данная таблица не является расчетом для получения разрешения. Это рабочий лист для планирования. Профессиональный расчет нагрузки может включать коэффициенты спроса, специфичные для нормативных документов, категории приборов, сравнение систем отопления/охлаждения и правила расчета мощности ввода.

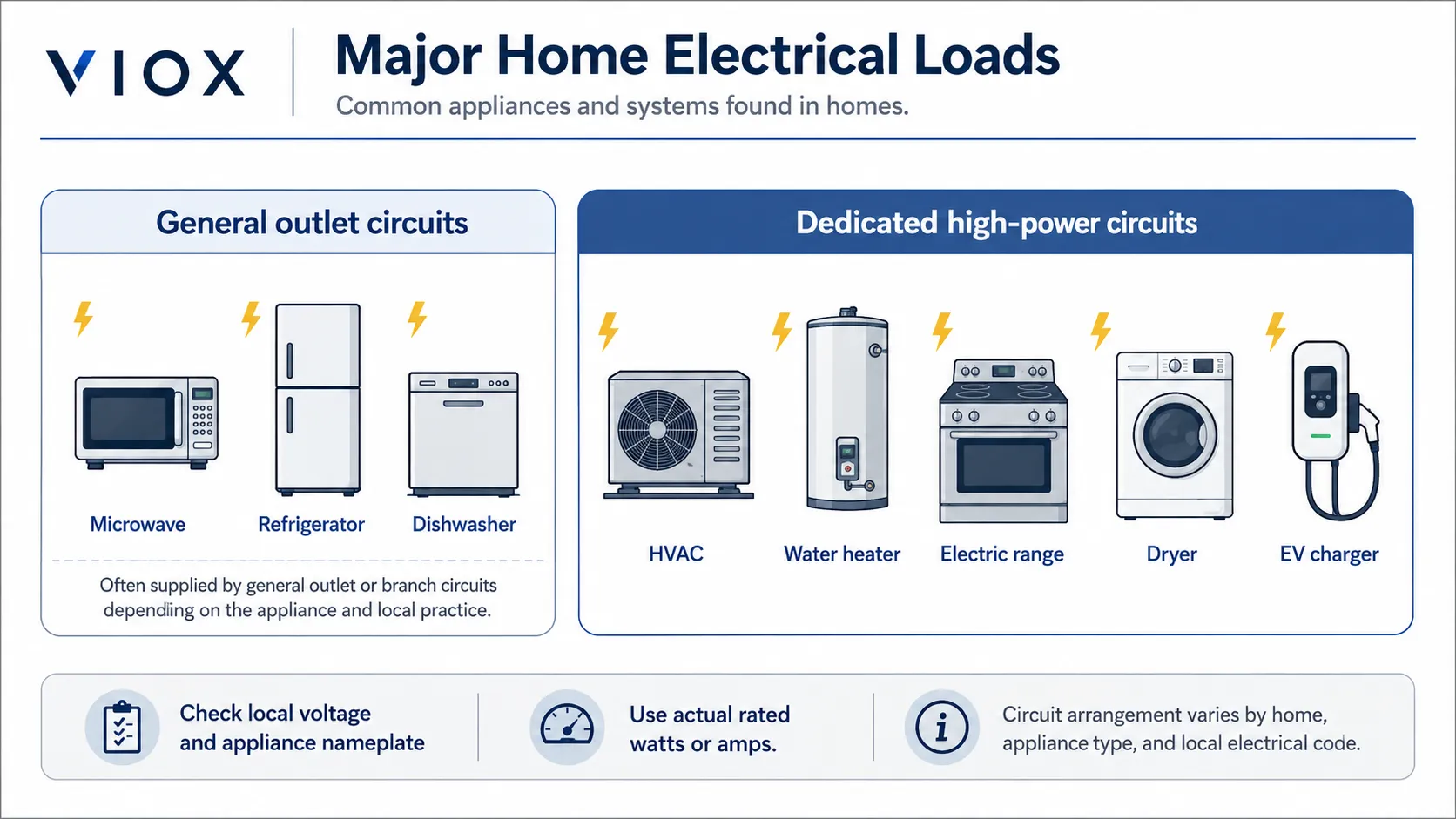

Таблица нагрузок основных бытовых приборов
Типовые значения варьируются в зависимости от изделия, страны и номинальных характеристик, указанных на заводской табличке. По возможности всегда используйте данные с заводской таблички конкретного прибора.
| Прибор | Типичный диапазон мощности | Стандартное напряжение | Приблизительный ток |
|---|---|---|---|
| Электрическая плита | 8 000–12 000 Вт | 240V | 33–50 А |
| Электрическая сушилка | 5 000–7 200 Вт | 240V | 21–30 А |
| Электрический водонагреватель | 3 500–5 500 Вт | 240V | 15–23 А |
| Центральный кондиционер / тепловой насос | Варьируется в широких пределах | 240V | Проверьте паспортную табличку |
| зарядного устройства для электромобилей | 3800–11500 Вт+ | 240V | 16–48 А+ в зависимости от настроек |
| Микроволновая печь | 1000-1500 Вт | 120В | 8–13 А |
| Посудомоечная машина | 1200–1800 Вт | 120В | 10–15 А |
| Холодильник | 300–800 Вт в рабочем режиме | 120В | 2,5–7 А в рабочем режиме |
Не рассчитывайте мощность при модернизации электроснабжения только на основе общей таблицы бытовых приборов. Оборудование ОВиК, зарядные устройства для электромобилей, электрическое отопление, оборудование для бассейнов и мастерские могут существенно изменить результат.
Как оценить нагрузку по вашему электрическому щиту
Ваш щит дает полезные подсказки, но он не предоставляет автоматический расчет полной нагрузки.
Начните с:
- Номинал главного автоматического выключателя.
- Напряжение сети.
- Количество и номинал групповых автоматических выключателей.
- Маркировка каждой цепи.
- Крупные выделенные нагрузки, такие как кухонная плита, сушильная машина, система ОВК, водонагреватель, зарядное устройство для электромобилей, насос или распределительный щит.
- Любые признаки перегрева, ложных срабатываний или устаревшего оборудования.
Стандартные номиналы бытовых вводов включают 100А, 150А, 200А и выше. Щит на 200А не означает, что дом постоянно потребляет 200А. Это означает, что вводное оборудование рассчитано на такой уровень нагрузки при соответствующих условиях установки.
Если ваш вопрос заключается в том, достаточно ли цепи на 15А или 20А для конкретной нагрузки, см. Как узнать, нужен ли мне выключатель на 15 или 20 ампер?.

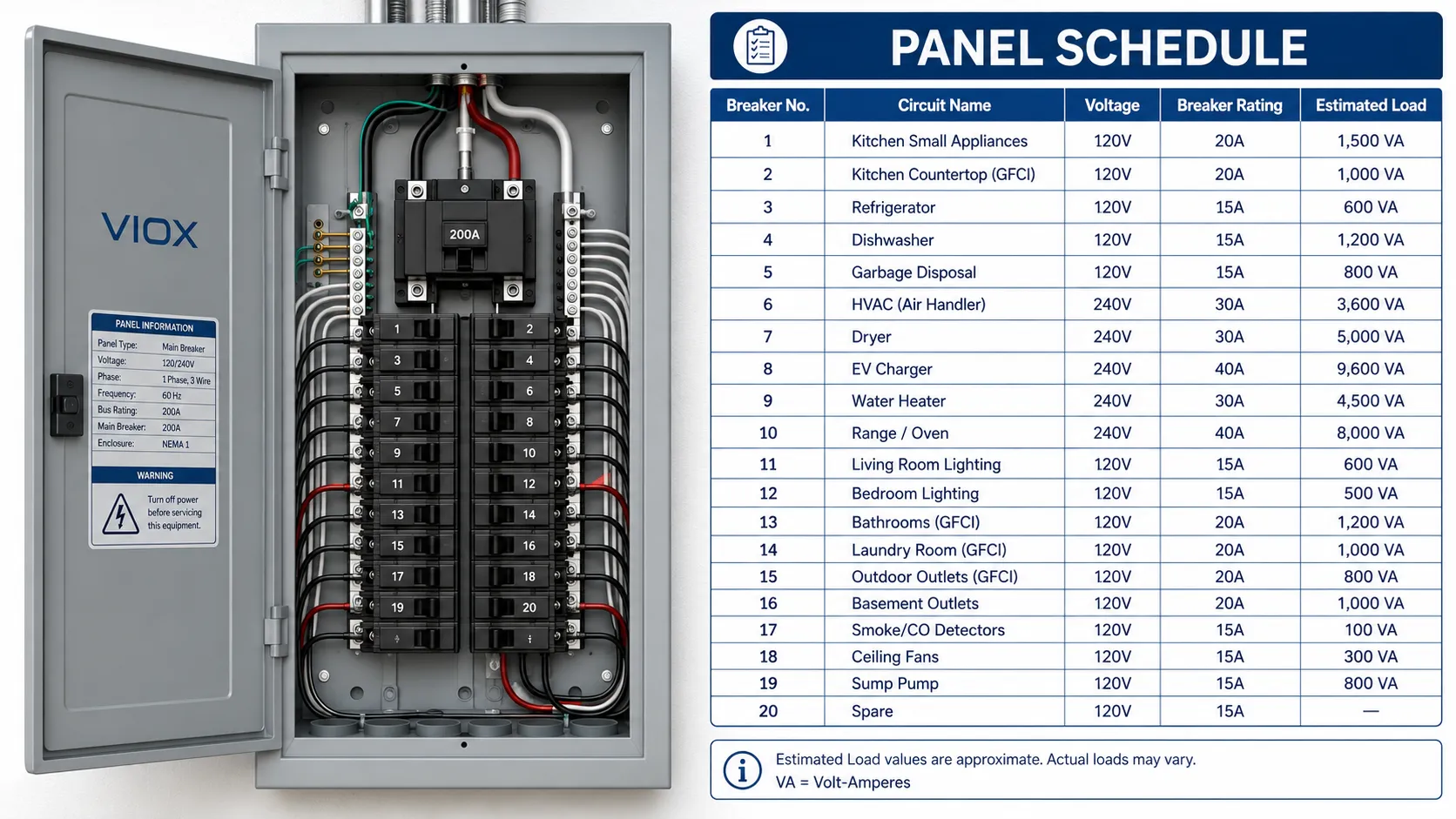

Спецификация щита: что необходимо фиксировать
A спецификация щита это перечень цепей, номиналов выключателей, нагрузок и мест их расположения. Она помогает определить, где используется электроэнергия и какие цепи перегружены или не имеют четкого описания.
| Позиция в спецификации щита | Пример |
|---|---|
| Номер автоматического выключателя | 1, 3, 5 и т. д. |
| Номинал автоматического выключателя | 15А, 20А, 30А, 40А |
| Описание цепи | Кухонные розетки, сушильная машина, система ОВиК, гараж |
| Напряжение | 120 В или 240 В |
| Тип нагрузки | Освещение, розетки, электродвигатель, отопление, зарядное устройство для электромобилей |
| Расчетная мощность в ваттах или сила тока в амперах | Номинальное значение по паспортной табличке или измеренное значение |
| Примечания | Срабатывание защиты, перегрев автоматического выключателя, общий нулевой провод, питание распределительного щита |
Не считайте цепь безопасной только потому, что автоматический выключатель не срабатывает. Ослабленный контакт, перегруженный удлинитель, плохое соединение или проводка недостаточного сечения все равно могут вызвать нагрев.
Установленная мощность против расчетной нагрузки
Установленная мощность — это сумма номинальных мощностей всех подключенных потребителей. Расчетная нагрузка — это ожидаемая максимальная нагрузка с учетом реального использования и нормативных требований.
Пример:
| Предмет | Установленный ток |
|---|---|
| Электрическая плита | 40A |
| Сушильная машина | 25A |
| Водонагреватель | 19 А |
| зарядного устройства для электромобилей | 32A |
| Прочие расчетные нагрузки | 35A |
| Суммарная подключенная нагрузка | 151 А |
Это не означает автоматически, что дому требуется выделенная мощность более 151 А. При официальном расчете электрической нагрузки для жилых помещений могут применяться коэффициенты спроса в зависимости от типа нагрузки и местных нормативных требований. Однако к высоким нагрузкам непрерывного или повторно-кратковременного действия, таким как зарядка электромобилей, электрическое отопление и некоторые системы ОВиК, требуется особый подход.
Как контролировать электрическую нагрузку по каждой цепи
Существует три практических способа определить фактическое потребление:
| Метод | Что это показывает | Ограничения |
|---|---|---|
| Анализ счетов за электроэнергию | Ежемесячное потребление энергии в кВт⋅ч | Не отображает пиковую нагрузку или нагрузку на уровне отдельных цепей |
| Монитор энергопотребления всего дома | Нагрузка на дом в режиме реального времени или за прошлые периоды | Для установки может потребоваться помощь квалифицированного специалиста |
| Мониторинг на уровне отдельных цепей | Нагрузка на каждую отходящую цепь | Более сложный процесс, который может потребовать работ в распределительном щите. |
Счета за коммунальные услуги показывают потребление энергии, а не мгновенную нагрузочную способность. В доме может быть умеренный ежемесячный расход кВт⋅ч, но при этом возникать высокий пиковый спрос, когда одновременно работают сушилка, кухонная плита, водонагреватель, система ОВиК и зарядное устройство для электромобиля.
Когда вашему дому может потребоваться модернизация системы электроснабжения.
Запросите профессиональный расчет нагрузки перед добавлением:
- Зарядное устройство для электромобиля;
- Электрический тепловой насос или модернизация центральной системы кондиционирования;
- Электрическая плита или индукционная варочная панель;
- электрический водонагреватель;
- мастерская или сварочный аппарат;
- оборудование для бассейна;
- джакузи;
- солнечный инвертор или аккумуляторная система;
- распределительный щит для гаража, гостевого дома (ADU) или пристройки.
Предупреждающие признаки того, что система требует проверки, включают частое срабатывание автоматических выключателей, мерцание света при запуске мощных нагрузок, нагрев розеток или поверхностей электрощита, запах гари, гудение оборудования или неясную маркировку цепей на щите.
Если вас беспокоит частое срабатывание защиты, см. Что такое перегрузка цепи?.
Распространенные ошибки при расчете нагрузки
| Ошибка | Почему это важно |
|---|---|
| Суммирование номиналов автоматических выключателей | Суммарный номинал выключателей не равен фактической нагрузке |
| Игнорирование нагрузок 240 В | Крупная бытовая техника часто определяет пиковую потребность |
| Использование показаний счетчика кВт⋅ч в качестве пиковой нагрузки | кВт⋅ч — это энергия за период времени, а не пиковый ток |
| Игнорирование длительных нагрузок | Для длительных нагрузок может потребоваться дополнительный запас по мощности |
| Игнорирование настроек зарядного устройства для электромобилей | Ток зарядного устройства часто можно настроить на значение ниже максимального |
| Отсутствие проверки состояния распределительного щита | Старое или поврежденное оборудование может быть небезопасным, даже если нагрузка кажется допустимой |
| Использование самостоятельных расчетов вместо проектных данных для получения разрешения | Модернизация электросети и расширение системы обычно требуют профессионального расчета |
ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ
Как рассчитать электрическую нагрузку в доме?
Перечислите основные электроприборы и цепи, преобразуйте ватты в амперы, используя Амперы = Ватты / Вольты, оцените подключенную нагрузку, примените коэффициенты спроса, где это разрешено местными нормами, и сравните результат с номиналом вашего распределительного щита или ввода.
Что такое калькулятор силы тока для дома?
Калькулятор силы тока для дома оценивает потребность в токе на основе мощности приборов, напряжения и допущений об использовании. Он полезен для планирования, но для получения разрешений, модернизации электросети и добавления мощных нагрузок требуются профессиональные расчеты.
Могу ли я рассчитать нагрузку по счету за электроэнергию?
Только приблизительно. Счет от энергоснабжающей организации показывает потребление энергии в киловатт-часах, а не пиковую силу тока. Он может помочь определить среднее потребление, но не может заменить расчет нагрузки для определения мощности распределительного щита.
Какие приборы потребляют больше всего электроэнергии в доме?
Наибольшую нагрузку обычно создают системы ОВК (отопление, вентиляция и кондиционирование), электрические водонагреватели, электроплиты, сушильные машины, зарядные устройства для электромобилей, насосы и системы электрического отопления.
Как определить номинал системы электроснабжения?
Проверьте номинал главного автоматического выключателя и вводного оборудования, а затем сравните его с результатами расчета нагрузки. Не полагайтесь только на количество установленных в щите автоматических выключателей.
Когда следует вызывать электрика?
Вызывайте лицензированного электрика перед подключением мощных нагрузок, модернизацией системы электроснабжения, вскрытием электрощита, установкой измерительных клещей, добавлением новых цепей, а также при появлении запаха гари, нагрева, гула или частом срабатывании защиты.
Заключение
Лучший способ определить электрическую нагрузку вашего дома — объединить три источника данных: паспортные данные приборов, спецификацию щита и реальные графики потребления. Простая рабочая таблица поможет оценить нагрузку, но для серьезной модернизации требуется профессиональный расчет в соответствии с местными электротехническими нормами.
Для домовладельцев практическая цель состоит не в том, чтобы использовать каждый ампер мощности щита. Цель заключается в том, чтобы понять, может ли существующая система безопасно поддерживать нагрузки, которые вы используете сегодня, и те, которые планируете добавить в будущем.
