Подрядчик заходит в кабинет менеджера объекта. “УЗО постоянно отключается в серверной”, - говорит менеджер. “Мы все проверили. Никаких повреждений изоляции. Но оно все равно отключается дважды в неделю”.”
Подрядчик меняет УЗО на 40A на устройство на 63A. Тот же порог отключения 30 мА — просто более высокий ампераж. Две недели спустя: никаких отключений. Проблема исчезла.
Но почему? Остаточный рабочий ток (IΔn) не изменился. Так почему же повышение номинального тока нагрузки (In) с 40A до 63A иногда прекращает ложные срабатывания?
Если вы провели годы в этой области, вы знаете, что это “исправление” работает достаточно часто, чтобы быть чем-то большим, чем просто совпадением. Ответ кроется в упущенном из виду факторе: термической стабильности и чувствительности к установке при большой нагрузке.
В этом руководстве объясняется, почему замена 40A на 63A иногда работает, почему это лечение симптома, а не болезни, и как выглядят правильные диагностические решения.
Теория против практики: понимание In и IΔn
Когда электрики обсуждают замену 40A на 63A на форумах, таких как Mike Holt или в австралийских сообществах электриков, теоретики быстро указывают на логическую ошибку. Они настаивают на том, что необходимо различать два совершенно отдельных параметра:
In (Номинальный ток нагрузки): 40A или 63A. Это определяет, какой ток медные контакты, шины и внутренние проводники УЗО могут проводить непрерывно без перегрева или деградации. Это термическая и механическая характеристика.
IΔn (Номинальный остаточный рабочий ток): Обычно 30 мА. Это определяет порог тока утечки на землю, который вызовет отключение устройства. Это рейтинг электрической чувствительности.
С чисто теоретической точки зрения, изменение In не должно оказывать никакого влияния на IΔn. Переход на 63A не повышает порог утечки 30 мА. Если прибор действительно пропускает 35 мА на землю, должны сработать как версии на 40A, так и на 63A. Замена не имеет смысла — это все равно, что заменить двигатель вашего автомобиля, чтобы починить спущенное колесо.
Таблица 1: Сравнение параметров – УЗО 40A и 63A (оба 30 мА IΔn)
| Параметр | УЗО 40A | УЗО 63A | Что меняется? |
|---|---|---|---|
| Номинальный ток нагрузки (In) | 40A | 63A | ✅ Увеличивается пропускная способность контактов/шин |
| Номинальный остаточный рабочий ток (IΔn) | 30 мА | 30 мА | ❌ Неизменен – по-прежнему отключается при утечке 30 мА |
| Порог отключения согласно IEC 61008 | 15-30 мА | 15-30 мА | ❌ То же самое рабочее окно |
| Максимальная непрерывная нагрузочная способность | 40A | 63A | ✅ Более высокая устойчивая токовая способность |
| Защита от утечки на землю | 30 мА | 30 мА | ❌ Идентичный уровень защиты |
Так если IΔn остается на уровне 30 мА, почему замена иногда прекращает ложные срабатывания? Теория верна, но неполна. Реальные УЗО не работают в идеальных условиях.
Почему замена на 63A иногда работает: скрытая роль тепла и геометрии установки
Электрики на местах правы — замена действительно работает, но не по той причине, которую большинство предполагает. Реальный механизм включает в себя термическую стабильность и чувствительность, вызванную установкой, которую теория учебников игнорирует.
Тороидальный трансформатор и его уязвимости
Внутри каждого УЗО находится тороидальный трансформатор тока, который контролирует фазные и нейтральные проводники. В идеальных условиях вытекающий ток равен возвращающемуся току, создавая противоположные магнитные поля, которые компенсируют друг друга. Любой дисбаланс — утечка на землю — запускает механизм отключения.
Но идеальные условия встречаются редко. Два фактора вносят нежелательную чувствительность:
1. Влияние высокого тока нагрузки: Когда УЗО на 40A работает вблизи своей мощности (38A непрерывно), значительное тепло влияет на магнитный сердечник тороида и стабильность механизма отключения. Высокие токи могут создавать дисбаланс поля, если проводники не идеально центрированы или если близлежащий черный металл искажает геометрию.
2. Геометрия установки: Проводники, не центрированные через тороид, близлежащие черные металлические корпуса или асимметрия прокладки кабелей могут вызывать фантомные дисбалансы. Эти эффекты ухудшаются при высокой нагрузке.

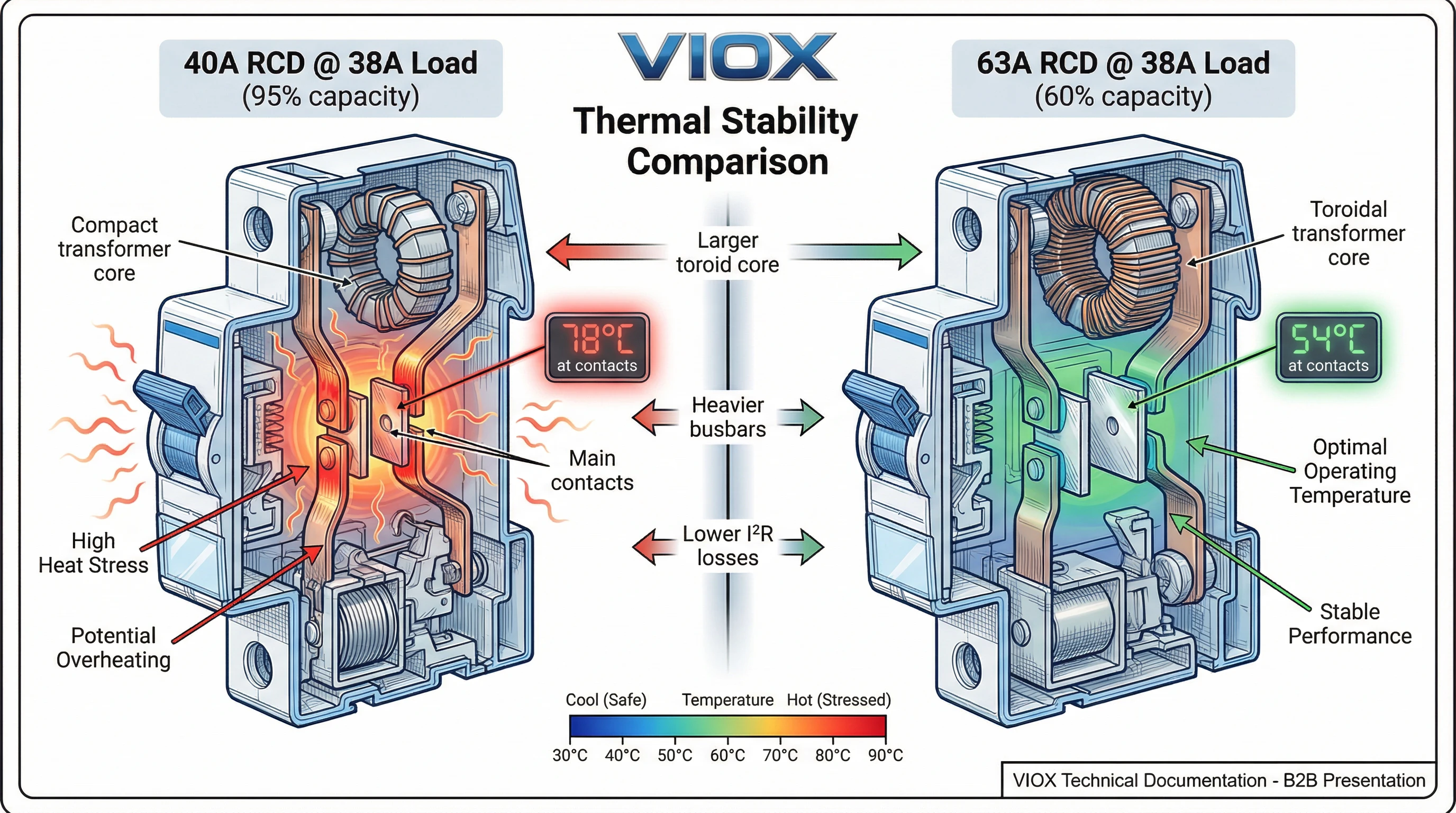

Почему большие корпуса снижают чувствительность
Переход на 63A обеспечивает:
- Больший магнитный контур: Большие тороидальные сердечники менее чувствительны к дефектам установки и ошибкам позиционирования проводников.
- Более низкие внутренние потери: Более тяжелые шины и более крупные контакты означают более низкое сопротивление. При той же нагрузке 38A устройство на 63A работает холоднее, снижая тепловой дрейф.
- Лучший тепловой запас: Устройство на 63A при 38A работает с загрузкой 60%, со стабильными температурами. Устройство на 40A при 38A (95% загрузки) термически перегружено.
Настоящий виновник: накопленная фоновая утечка
Хотя тепловые эффекты объясняют, почему замена на 63A иногда помогает, они не являются основной причиной большинства ложных срабатываний. Реальная проблема — это совокупная фоновая утечка, и увеличение силы тока никак не решает эту проблему.
Проблема современных электронных нагрузок
Современные установки заполнены импульсными источниками питания: компьютеры, светодиодное освещение, приводы с регулируемой частотой, интеллектуальные приборы. Каждый из них содержит фильтрующие конденсаторы электромагнитных помех, которые пропускают небольшие токи на землю во время нормальной работы.
Типичная утечка: настольный компьютер (1-1,5 мА), светодиодный драйвер (0,5-1 мА), частотно-регулируемый привод (2-3,5 мА), зарядное устройство для ноутбука (0,5 мА).
Это не неисправности — это допустимая утечка, разрешенная стандартами безопасности. Но на одном УЗО, защищающем несколько цепей, они накапливаются.

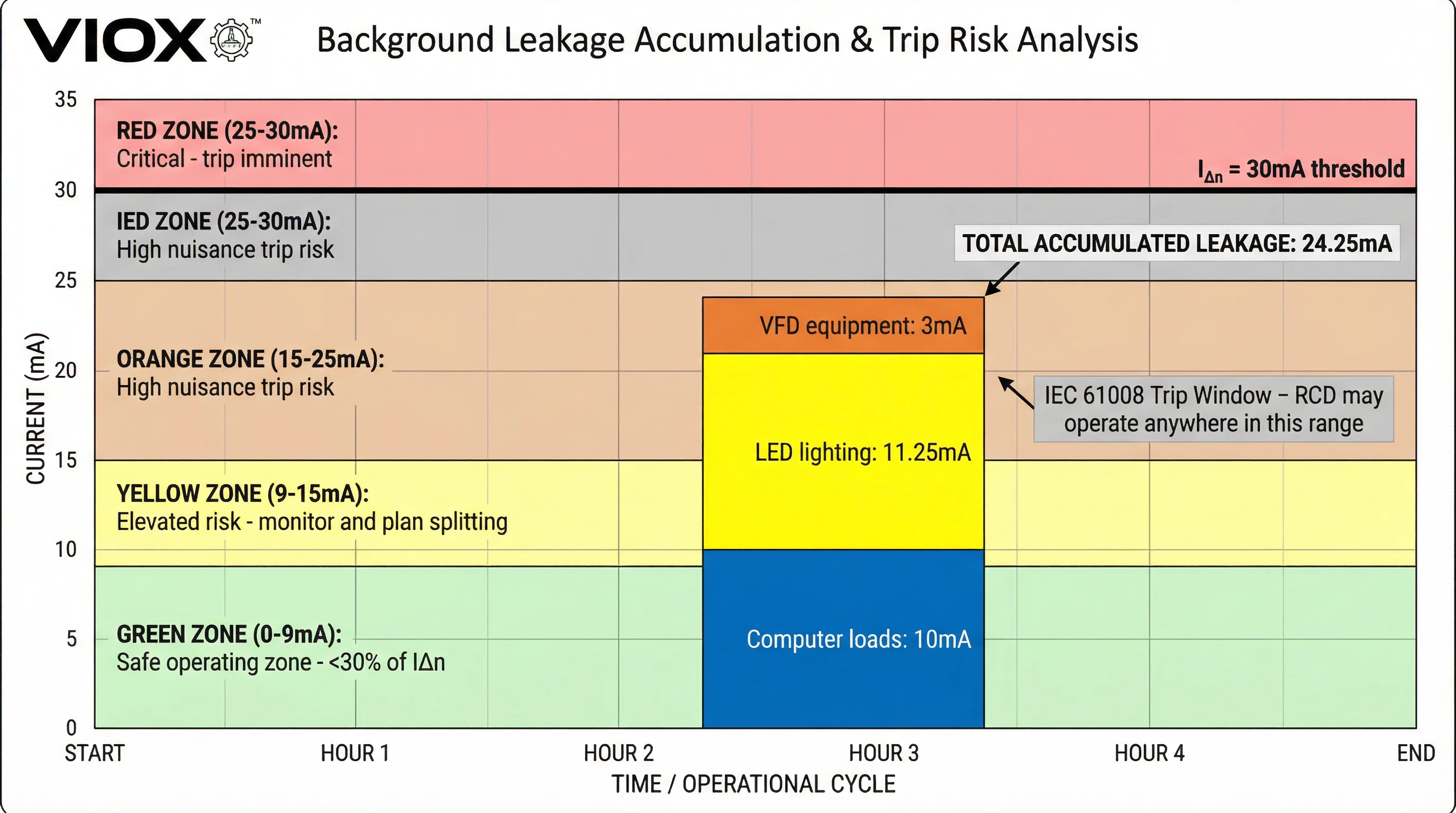

Арифметика катастрофы
Рассмотрим типичный небольшой офис, защищенный одним УЗО на 40A, охватывающим три цепи:
- Цепь 1 (Освещение): 15 светодиодных светильников × 0,75 мА = 11,25 мА
- Цепь 2 (Рабочие станции): 8 компьютеров × 1,25 мА = 10 мА
- Цепь 3 (HVAC): 1 блок частотно-регулируемого привода × 3 мА = 3 мА
Общая постоянная утечка: 24,25 мА
А теперь самое главное: IEC 61008 разрешает УЗО отключаться в диапазоне от 50% до 100% от IΔn. Для устройства на 30 мА это означает, что порог отключения может составлять от 15 мА до 30 мА в зависимости от конкретного устройства и условий эксплуатации.
Ваша установка уже находится на уровне 24,25 мА. Любой переходный процесс — включение блока питания компьютера, бросок тока при запуске двигателя, незначительный скачок напряжения — может подтолкнуть мгновенную утечку выше 30 мА и вызвать отключение. УЗО делает именно то, для чего оно предназначено. Неисправности нет. Архитектура просто перегружена.
Таблица 2: Пример накопления фоновой утечки
| Цепь | Тип нагрузки | Количество | Утечка на устройство | Общая утечка цепи |
|---|---|---|---|---|
| Освещение | Светодиодные светильники | 15 | 0,75 мА | 11,25 мА |
| Рабочие станции | Настольные ПК | 8 | 1,25 мА | 10,0 мА |
| HVAC (Отопление, вентиляция и кондиционирование воздуха) | Контроллер VFD (регулируемый привод переменного тока) | 1 | 3,0 мА | 3,0 мА |
| Общий ток утечки на одном УЗО | — | — | — | 24,25 мА |
| Диапазон срабатывания УЗО 30 мА | — | — | — | 15-30 мА |
| Уровень риска | — | — | — | ВЫСОКИЙ – Уже 81% от IΔn |
Отраслевые рекомендации: Правило 80%
Производители и органы стандартизации рекомендуют поддерживать постоянный ток утечки ниже 80% от IΔn, чтобы избежать ложных срабатываний. Для УЗО на 30 мА это означает ограничение фонового тока утечки примерно до 9 мА на устройство. Приведенный выше пример превышает это руководство почти в 3 раза.
Замена на УЗО 63 А не меняет математику. Ток утечки по-прежнему составляет 24,25 мА, а порог срабатывания по-прежнему 30 мА. Вы ничего не исправили — вам просто повезло, если срабатывания прекратились, вероятно, потому, что новая устройство имеет характеристику срабатывания ближе к 30 мА, чем к 15 мА.

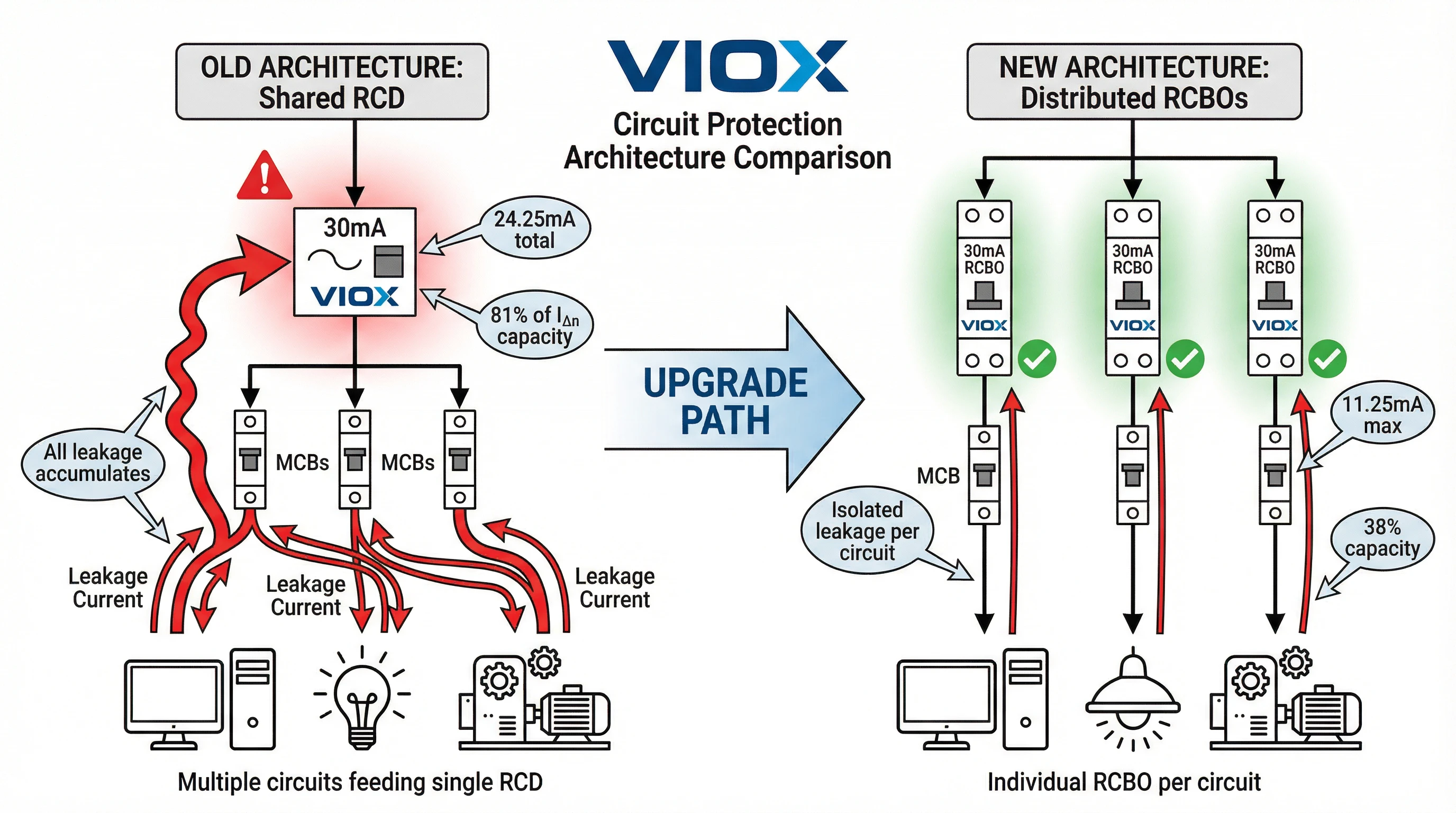

Правильное решение: Распределенная защита с помощью RCBO
Если увеличение силы тока лечит симптом, то в чем заключается лечение? Ответ заключается в архитектуре: переход от централизованной защиты УЗО к распределенной защите RCBO (автоматический выключатель дифференциального тока с защитой от перегрузки по току).
Старая архитектура: одно УЗО, несколько цепей
В традиционных панелях используется одно УЗО перед несколькими MCBs. Одно УЗО на 40 А или 63 А защищает 3-5 цепей. Эта модель “совместной защиты” работала, когда нагрузки были простыми резистивными нагревателями с незначительной утечкой.
Но современные установки создают узкое место. Весь фоновый ток утечки проходит через одно окно 30 мА.
Новая архитектура: один RCBO на цепь
RCBO объединяют защиту от перегрузки по току (функция MCB) и защиту от дифференциального тока (функция УЗО) в одном устройстве. Вместо одного общего УЗО каждая цепь получает свой собственный бюджет утечки 30 мА.
Используя предыдущий пример офиса:
- 1 УЗО (30 мА) защищает 3 цепи
- Общий ток утечки: 24,25 мА
- Использование: 81% от мощности
- Результат: Частые ложные срабатывания
Новый дизайн:
- 3 RCBO (каждый 30 мА)
- Ток утечки цепи 1: 11,25 мА (38% от мощности)
- Ток утечки цепи 2: 10 мА (33% от мощности)
- Ток утечки цепи 3: 3 мА (10% от мощности)
- Результат: Каждая цепь работает в пределах безопасных границ
Дополнительные преимущества
Локализация неисправности: Отключается только поврежденная цепь, а не вся комната. Время простоя резко сокращается.
Более быстрое устранение неполадок: Вы сразу знаете, в какой цепи проблема.
Масштабируемость: Каждый новый RCBO имеет свой собственный бюджет 30 мА.
Соответствие: Во многих регионах теперь требуется защита RCBO для определенных цепей.
Таблица 3: Общая архитектура УЗО и распределенная архитектура RCBO
| Характеристика | Общее УЗО + MCB | Распределенные RCBO |
|---|---|---|
| Бюджет утечки | Все цепи используют 30 мА совместно | Каждая цепь имеет 30 мА |
| Риск ложного срабатывания | Высокий (суммарная утечка) | Низкий (изолированная утечка) |
| Влияние неисправности | Срабатывают все защищенные цепи | Срабатывает только неисправная цепь |
| Время устранения неполадок | Длительное (проверка каждой цепи) | Короткое (неисправность локализована) |
| Стоимость установки | Более низкие первоначальные затраты | Более высокие первоначальные затраты |
| Эксплуатационные расходы | Выше (частые вызовы) | Ниже (меньше ложных срабатываний) |
| Соответствие правилу 30% | Сложно при >3 цепей | Легко для любого количества цепей |
| Будущее расширение | Усугубляет проблему утечки | Не влияет на существующие цепи |
Методология диагностики: будьте специалистом по устранению неисправностей, а не заменяйте детали
Столкнувшись с ложным срабатыванием УЗО, выполните систематическую диагностику, прежде чем браться за инструменты или заказывать запасные устройства.
Шаг 1: Измерьте ток утечки на землю в режиме ожидания
Используйте токоизмерительные клещи для измерения тока утечки:
- На УЗО: Зажмите вокруг заземляющего проводника после УЗО. Это измеряет общую утечку от всех защищенных цепей.
- Для каждой цепи: Зажмите вокруг фазы и нейтрали вместе для каждой ветви.
- < 9 мА: Приемлемо
- 9-15 мА: Контролируйте, планируйте разделение цепей
- 15-25 мА: Высокий риск ложного срабатывания
- > 25 мА: Необходимы немедленные архитектурные изменения
Шаг 2: Проверьте тип УЗО
Современные электронные нагрузки производят пульсирующий ток утечки постоянного тока, который УЗО типа AC не может обнаружить должным образом.
Тип AC: Устаревший. Обнаруживает только чистый синусоидальный ток утечки переменного тока. Устаревший. Запрещено в Австралии с 2023 года.
Тип А: Обнаруживает утечку переменного и пульсирующего постоянного тока. Минимальный стандарт для современных установок.
Тип B/F: Требуется для высокой утечки постоянного тока (зарядные устройства для электромобилей, солнечные инверторы, промышленные частотно-регулируемые приводы).
Если на вашем УЗО указано “Тип AC”, замена на Тип A является обязательной независимо от силы тока.

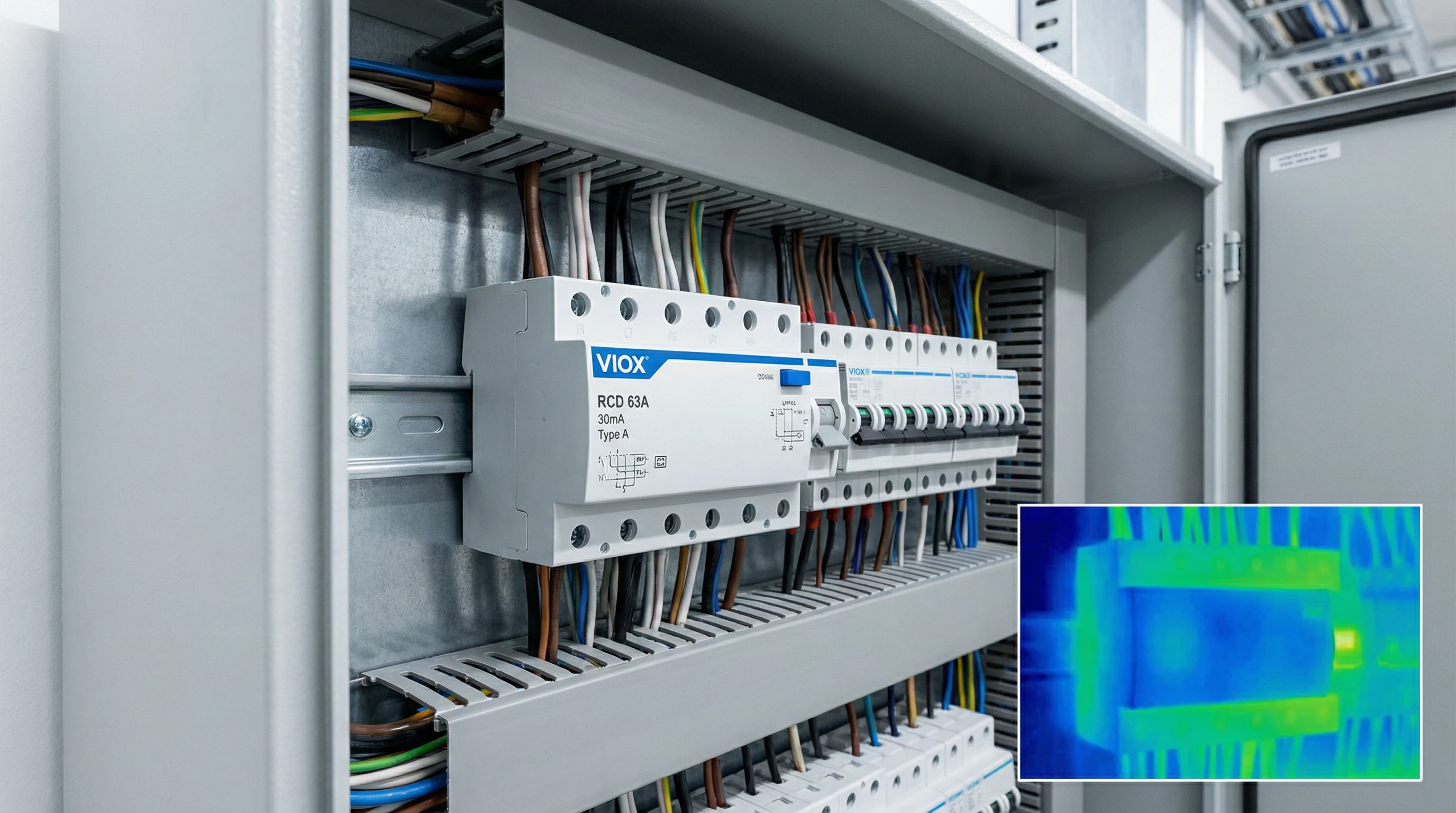

Шаг 3: Проверьте качество установки
- Центрирование проводника: Убедитесь, что фаза и нейтраль проходят через центр тороидального отверстия, а не прижаты к одной стороне.
- Зазор от ферромагнитных материалов: Держите стальные корпуса, фитинги для кабелепроводов и крепежные элементы на расстоянии не менее 50 мм от тороида УЗО.
- Баланс нагрузки: Убедитесь, что УЗО не работает постоянно выше 80% от номинального тока.
Шаг 4: Планируйте архитектурные изменения
На основе измерений:
- Если утечка < 9 мА: Проблема может быть связана с тепловым режимом или установкой. Рассмотрите возможность модернизации до 63 А с геометрическими исправлениями.
- Если утечка 9-25 мА: Необходимо разделение цепей. Перенесите цепи с высокой утечкой (ИТ, ЧРП, светодиоды) на отдельные RCBO.
- Если утечка > 25 мА: Полный переход на RCBO. Общая архитектура УЗО больше не является жизнеспособной.
Таблица 4: Матрица принятия решений по устранению неисправностей
| Измеренный ток утечки в режиме ожидания | Ток нагрузки по сравнению с In | Тип УЗО | Рекомендуемое действие |
|---|---|---|---|
| < 9 мА | < 70% от номинального | Тип A | Проверьте геометрию установки; контролируйте |
| < 9 мА | > 80% от номинального | Тип A | Обновите до 63A для теплового запаса |
| < 9 мА | Любой | Тип AC | Немедленно замените на Тип A |
| 9-15 мА | Любой | Тип A | Разделите цепь с самой высокой утечкой на RCBO |
| 15-25 мА | Любой | Тип A | Перенесите 2-3 цепи на RCBO |
| > 25 мА | Любой | Любой | Требуется полный переход на RCBO |
Вопросы и ответы
В: Прекратит ли модернизация УЗО с 40A до 63A ложные срабатывания?
О: Иногда, но не по той причине, по которой думает большинство людей. Модернизация не меняет порог утечки 30 мА (IΔn). Это может помочь, если ваша проблема связана с тепловой нестабильностью или чувствительностью установки при высоком токе нагрузки — более крупная рама 63A работает холоднее и имеет менее чувствительную магнитную цепь. Но если основной причиной является накопленная фоновая утечка от электронных устройств, замена на 63A ничего не исправит. Сначала измерьте ток утечки в режиме ожидания.
В: Как измерить фоновую утечку на землю?
О: Используйте токоизмерительные клещи для измерения тока утечки вокруг заземляющего проводника после УЗО или вокруг фазного и нейтрального проводов вместе для отдельных цепей. Если общая утечка превышает 9 мА на УЗО 30 мА, у вас высокий риск ложных срабатываний.
В: В чем разница между УЗО типа AC и УЗО типа A?
О: Тип AC обнаруживает только чистый синусоидальный ток утечки переменного тока. Он устарел для современных установок, потому что электронные нагрузки производят пульсирующий ток утечки постоянного тока, который Тип AC не может надежно обрабатывать. Тип A обнаруживает как утечку переменного, так и пульсирующего постоянного тока, что делает его подходящим для установок с импульсными источниками питания. Австралия запретила новые установки Типа AC в 2023 году.
В: Что такое “правило 30%” для утечки УЗО?
О: Отраслевые рекомендации рекомендуют поддерживать ток утечки в режиме ожидания ниже 30% от номинального тока отключения УЗО (IΔn), чтобы избежать ложных срабатываний. Для УЗО 30 мА это означает ограничение фоновой утечки примерно до 9 мА, оставляя запас для переходных пусковых токов.
В: Стоит ли мне перейти на RCBO или просто продолжать использовать УЗО?
О: Если измеренная фоновая утечка превышает 9 мА, RCBO - правильное решение. Каждая цепь получает свой собственный бюджет утечки 30 мА, что предотвращает накопление. RCBO также локализуют неисправности - отключается только проблемная цепь. Первоначальные затраты обычно окупаются в течение 1-2 лет за счет сокращения вызовов и времени простоя.
Защитите свою установку с помощью правильной стратегии
Замена УЗО 40A на 63A - это полевой ремонт, который иногда работает - не потому, что он увеличивает устойчивость к утечкам, а потому, что большие корпуса снижают тепловую и вызванную установкой чувствительность. Это лечение симптомов, а не первопричины: накопленной фоновой утечки от современных электронных нагрузок.
Правильный подход начинается с измерения. Используйте токоизмерительные клещи для количественной оценки вашего постоянного тока. Убедитесь, что вы используете устройства типа A (а не типа AC). Осмотрите геометрию установки. Затем разработайте правильное решение: если утечка низкая, может быть достаточно модернизации до 63A с улучшением установки. Если утечка превышает 9 мА, разделение цепей или переход на RCBO - это надежное решение.
