Guia completo para interruptor isolador trifásico

Introdução: Por que os interruptores isoladores trifásicos são essenciais para a segurança elétrica

Um interruptor seccionador trifásico é um dispositivo de segurança elétrica essencial, projetado para desconectar completamente circuitos elétricos trifásicos de sua fonte de alimentação. Seja você eletricista, gerente de instalações ou alguém que trabalha com equipamentos industriais, entender como esses interruptores funcionam e quando usá-los pode prevenir acidentes elétricos e garantir a conformidade com as normas de segurança.

Neste guia abrangente, exploraremos tudo, desde os princípios básicos de operação até técnicas avançadas de instalação, ajudando você a tomar decisões informadas sobre isolamento elétrico em sistemas trifásicos.

O que é um interruptor isolador trifásico?

Definição e propósito básicos

Uma fase trifásica interruptor isolador é um dispositivo de comutação elétrica que desconecta simultaneamente todos os três condutores energizados (fases) em um sistema elétrico trifásico. Ao contrário dos disjuntores que protegem contra sobrecorrente, as chaves seccionadoras criam um espaço de ar visível entre os contatos, garantindo o isolamento elétrico completo durante manutenções ou situações de emergência.

Componentes-chave e design

Elementos principais:

• Três mecanismos de comutação interligados (um por fase)
• Ligação mecânica garantindo operação simultânea
• Indicadores de posição claros (status LIGADO/DESLIGADO)
• Capacidade de bloqueio/etiquetagem (LOTO)
• Gabinetes resistentes às intempéries (classificação IP)

Caraterísticas de segurança:

• Isolamento de ruptura visível
• O intertravamento mecânico impede a operação parcial
• Capacidades de cadeado apenas para acesso autorizado
• Indicadores de posição de alta visibilidade

Como funciona um interruptor isolador trifásico?

Mecanismo de funcionamento

O interruptor opera com base em um princípio simples, porém eficaz: quando acionado, ele cria um espaço de ar físico em todas as três fases simultaneamente. Essa tecnologia de "quebra de ar" garante que a corrente elétrica não possa fluir através do espaço, proporcionando isolamento absoluto.

Operação passo a passo:

1. Ativação: A manopla ou alavanca é movida para a posição OFF
2. Ação Mecânica: A ligação interna move todos os três conjuntos de contato
3. Criação de espaço de ar: A separação física ocorre em todas as fases
4. Indicação de posição: Indicadores visuais confirmam o status OFF
5. Bloqueio: O interruptor pode ser fixado na posição OFF

Diferença de Disjuntores

Embora ambos os dispositivos controlem o fluxo elétrico, eles atendem a propósitos diferentes:

Interruptores Isoladores:

• Fornecer isolamento visível
• Operado em condições sem carga
• Usado para isolamento de manutenção
• Não pode interromper correntes de falha

Disjuntores:

• Proteger contra sobrecorrente
• Pode interromper correntes de falha
• Operação automática possível
• Sem isolamento visível quando aberto

Tipos de interruptores isoladores trifásicos

Com base na configuração do pólo

3 polos (3P): Controla apenas três condutores ativos

s

• Padrão para cargas trifásicas balanceadas
• Neutro permanece conectado
• Mais comum em aplicações industriais

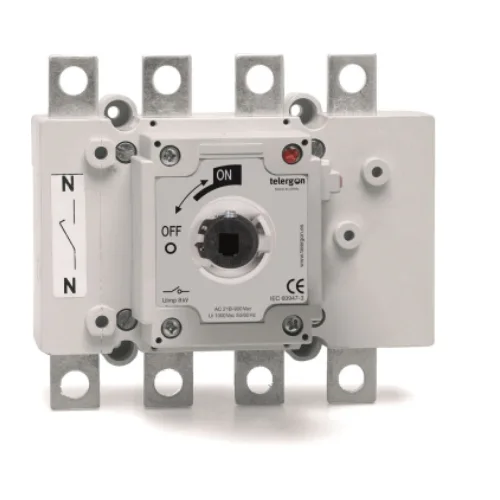

4 polos (3P+N): Controla três fases mais o neutro

• Isolamento completo do circuito
• Exigido para certos padrões de segurança
• Utilizado em painéis de distribuição e aplicações críticas

Com base na construção

Isoladores Rotativos

• Rotação da manivela para operação
• Design compacto
• Popular em painéis de controle
• Disponível em várias opções de montagem

Interruptores operados por alavanca

• Operação simples para cima/baixo
• Operação de alta visibilidade
• Adequado para troca frequente
• Aplicação LOTO fácil

Isoladores operados por motor

• Capacidade de operação remota
• Usado em aplicações de alta tensão
• Integração de controle automatizado
• Maior segurança para operadores

Diretrizes de instalação e melhores práticas

Requisitos de pré-instalação

Preparação de segurança:

• Verifique se a energia está DESLIGADA na fonte
• Use procedimentos de bloqueio/etiquetagem
• Circuitos de teste com medidores apropriados
• Garantir que o EPI adequado seja usado

Requisitos técnicos:

• Verifique as classificações de tensão e corrente
• Verifique as necessidades de proteção ambiental (classificação IP)
• Confirme o espaço de montagem e a acessibilidade
• Revise os códigos elétricos locais

Procedimentos de fiação

Instalação básica trifásica:

1. Conexão do lado da oferta: Conecte a alimentação trifásica de entrada aos terminais de entrada
2. Conexão do lado da carga: Conecte os cabos de saída aos terminais de saída
3. Conexão com a Terra: Conecte o aterramento de proteção ao terminal designado
4. Manuseio Neutro: Conecte o neutro se estiver usando um interruptor de 4 polos

Pontos críticos de fiação:

• Manter sequência de fases adequada (L1, L2, L3)
• Garanta conexões firmes para evitar arcos elétricos
• Utilize prensa-cabos apropriados para proteção ambiental
• Identifique todas as conexões claramente

Locais comuns de instalação

Aplicações industriais:

• Centros de controlo de motores
• Quadros de distribuição
• Desconexões de máquinas
• Sistemas de desligamento de emergência

Edifícios comerciais:

• Isolamento do sistema HVAC
• Desconexão do motor do elevador
• Isolamento de equipamentos de cozinha
• Interruptores do gerador de reserva

Caraterísticas de segurança e conformidade

Mecanismos de segurança integrados

Intertravamento mecânico Evita comutações parciais que poderiam criar condições perigosas. Todas as três fases devem operar em conjunto, eliminando a possibilidade de operação monofásica.

Indicação de posição visível Marcações e indicadores claros de LIGADO/DESLIGADO permitem que os operadores verifiquem a posição do interruptor a uma distância segura. Muitos interruptores incluem indicadores codificados por cores (vermelho para DESLIGADO, verde para LIGADO).

Capacidade de bloqueio Os acessórios para cadeados permitem procedimentos adequados de bloqueio/etiquetagem, garantindo que os interruptores permaneçam em posições seguras durante o trabalho de manutenção.

Conformidade regulamentar

Principais Padrões:

• IEC 60947-3: Norma internacional para chaves seccionadoras
• NEMA KS 1: Requisitos norte-americanos
• BS EN 60947-3: Norma harmonizada europeia
• Códigos e regulamentos elétricos locais

Requisitos de segurança:

• Capacidade adequada de extinção de arco
• Capacidade de interrupção adequada
• Classificações de proteção ambiental
• Especificações de resistência mecânica

Manutenção e resolução de problemas

Cronograma de manutenção regular

Inspeções mensais:

• Verificação visual de danos físicos
• Verifique a indicação clara da posição
• Verifique se há sinais de superaquecimento
• Garantir o funcionamento dos mecanismos de bloqueio

Manutenção anual:

• Inspeção e limpeza de contato
• Teste de operação mecânica
• Verificação de torque nas conexões
• Ensaio de resistência do isolamento

Problemas e soluções comuns

Superaquecimento de contato

• Causa: Pressão de contato insuficiente ou contaminação
• Solução: Limpe os contatos e ajuste a tensão da mola
• Prevenção: Manutenção regular e torque adequado

Encadernação mecânica

• Causa: Poeira, corrosão ou componentes desgastados
• Solução: Limpar o mecanismo e lubrificar as peças móveis
• Prevenção: Proteção ambiental e manutenção programada

Problemas de sincronização

• Causa: Ligações desgastadas ou desajustadas
• Solução: Ajuste a ligação mecânica e substitua as peças desgastadas
• Prevenção: Testes operacionais regulares

Aplicações e casos de utilização

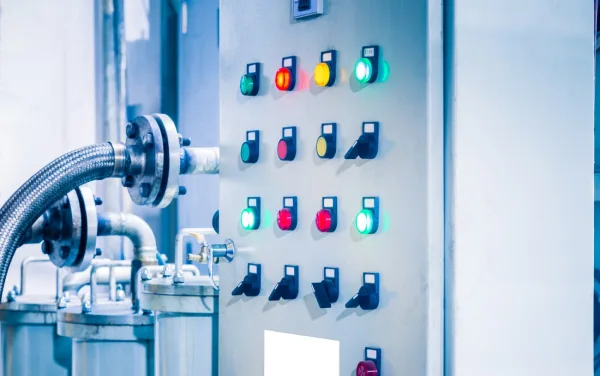

Controlo de motores industriais

Grandes desconexões de motores Motores trifásicos requerem chaves de isolamento para manutenção segura. A chave fornece uma confirmação visual de que a energia está desligada, essencial para a segurança do trabalhador.

Sistemas de transporte As instalações de fabricação usam interruptores isoladores para desconectar seções individuais do transportador durante a manutenção sem desligar linhas de produção inteiras.

Sistemas de distribuição de energia

Aplicações de subestações Chaves isoladoras em subestações elétricas permitem que seções do sistema de distribuição sejam isoladas com segurança para manutenção, ao mesmo tempo em que mantêm energia para outras áreas.

Isolamento de emergência A capacidade de desconexão rápida durante emergências, como incêndios em equipamentos ou falhas elétricas, ajuda a evitar danos e garante a segurança do pessoal.

HVAC e sistemas de construção

Isolamento de unidade de telhado Os sistemas HVAC comerciais exigem interruptores de isolamento acessíveis para manutenção segura dos equipamentos do telhado.

Desconexões do motor do elevador Os códigos de construção geralmente exigem interruptores de isolamento visíveis para salas de motores de elevadores, garantindo que a equipe de manutenção possa trabalhar com segurança nos equipamentos.

Critérios de Seleção e Especificações

Classificações eléctricas

Considerações sobre a tensão

• Corresponda a tensão nominal do interruptor à tensão do sistema
• Considere as condições de sobretensão
• Considere diferentes níveis de isolamento

Capacidade atual

• Tamanho para corrente de carga máxima
• Considere as correntes de partida para motores
• Considere o crescimento futuro da carga

Factores ambientais

Classificações de proteção IP

• IP65: À prova de poeira e protegido contra jatos de água (aplicações externas)
• IP66: Protegido contra poeira e respingos de água pesada
• IP67: À prova de poeira e protegido contra submersão temporária

Classificações de temperatura

• Gama de temperaturas de funcionamento
• Limites de temperatura de armazenamento
• Fatores de redução para altas temperaturas

Especificações mecânicas

Opções de montagem

• Montagem em painel para armários de controle
• Montagem em trilho DIN para instalações compactas
• Montagem na parede para locais acessíveis

Mecanismo de funcionamento

• Operação de manivela para controle manual
• Operação do motor para controle remoto
• Provisões de cadeado para segurança

Considerações sobre custos e ROI

Fatores de Investimento Inicial

Variáveis de Custo de Troca

• Classificações de corrente e tensão
• Número de polos (3P vs 4P)
• Nível de proteção ambiental
• Fatores de marca e qualidade

Custos de instalação

• Mão de obra para conexões elétricas
• Modificações no gabinete, se necessário
• Teste e comissionamento
• Documentação e rotulagem

Benefícios de valor a longo prazo

ROI de segurança

• Redução do risco de acidentes e responsabilidade
• Conformidade com os regulamentos de segurança
• Prêmios de seguro mais baixos
• Melhoria da confiança dos trabalhadores

Benefícios Operacionais

• Procedimentos de manutenção mais rápidos
• Tempo de inatividade reduzido durante o serviço
• Maior vida útil do equipamento por meio do isolamento adequado
• Procedimentos simplificados de solução de problemas

Tendências e tecnologias futuras

Tecnologia de Isolador Inteligente

Integração digital Os interruptores isoladores modernos contam cada vez mais com monitoramento de posição digital, permitindo integração com sistemas de gerenciamento de edifícios e recursos de monitoramento remoto.

Manutenção Preditiva Os interruptores avançados incluem sensores para monitoramento de temperatura, contagem de operações e detecção de desgaste mecânico, permitindo estratégias de manutenção preditiva.

Considerações ambientais

Materiais sustentáveis Os fabricantes estão desenvolvendo interruptores usando materiais e processos de fabricação mais sustentáveis para reduzir o impacto ambiental.

Eficiência energética Embora os interruptores isoladores não afetem diretamente o consumo de energia, seu uso adequado no projeto do sistema pode contribuir para a eficiência geral do sistema elétrico.

Perguntas frequentes (FAQ)

Perguntas gerais

P: Posso usar um interruptor seccionador trifásico para aplicações monofásicas?
R: Sim, você pode usar uma chave seccionadora trifásica para aplicações monofásicas. Você pode usar apenas dois polos, conectando-os em paralelo ou usando apenas os polos necessários. No entanto, essa abordagem costuma ser mais cara e ocupa mais espaço do que usar um seccionador monofásico dedicado.

P: Qual é a diferença entre um interruptor secionador de 3 e 4 polos?
R: Uma chave seccionadora tripolar controla apenas três condutores energizados, enquanto uma seccionadora tetrapolar inclui um polo adicional para o condutor neutro. A versão tetrapolar proporciona isolamento completo do circuito, desconectando também o neutro, o que é exigido por certas normas e aplicações de segurança.

P: Como escolho a classificação de corrente correta para meu interruptor isolador trifásico?
R: As chaves seccionadoras são projetadas com classificações de corrente máxima que variam de 6 amperes a 200 amperes ou mais. Escolha uma classificação que exceda sua corrente de carga máxima, considerando fatores como correntes de partida do motor e crescimento futuro da carga. Consulte sempre as especificações do fabricante e os códigos elétricos locais.

Instalação e cablagem

P: Quantas conexões tem um interruptor seccionador de 3 polos?
R: Uma chave seccionadora tripolar adequada deve ter 6 conexões – 3 para alimentação e 3 para carga. Os terminais de entrada conectam-se à sua fonte de alimentação de entrada, enquanto os terminais de saída conectam-se ao seu equipamento ou circuitos a jusante.

P: Posso instalar um interruptor secionador trifásico sozinho?
R: A instalação deve ser realizada apenas por eletricistas qualificados e licenciados. Muitas instalações exigem notificação de acordo com os regulamentos da Parte P, e a instalação inadequada pode gerar sérios riscos à segurança.

P: Onde devo montar meu interruptor secionador trifásico?
R: As chaves seccionadoras devem ser claramente identificadas por posição ou marcação durável para que sejam identificáveis para o uso pretendido. Devem ser facilmente acessíveis para manutenção, mas protegidas contra operação não autorizada.

Manutenção e resolução de problemas

P: Com que frequência devo inspecionar meu interruptor secionador trifásico?
R: A maioria dos isoladores trifásicos deve ser completamente inspecionada e receber manutenção pelo menos uma vez por ano, com inspeções mais frequentes em ambientes agressivos. Em ambientes de alto risco, como canteiros de obras, as inspeções devem ocorrer mensalmente.

P: Quais são os problemas comuns com interruptores isoladores trifásicos?
R: Problemas comuns incluem:

• Superaquecimento do contato devido a mau contato ou pressão de contato insuficiente
• Peças mecânicas presas, soltas ou deformadas
• Operação assíncrona onde todas as três fases não operam simultaneamente
• Falhas elétricas, como fusíveis queimados ou circuitos de fechaduras elétricas defeituosos

P: Como posso testar se meu interruptor isolador está funcionando corretamente?
R: Opere o interruptor manualmente para garantir que ele funcione suavemente, sem ruídos ou resistências incomuns, e inspecione o aperto das conexões e fixadores. Sempre utilize os procedimentos adequados de bloqueio/etiquetagem e verifique se a energia está desligada antes do teste.

Segurança e Padrões

P: Qual é a diferença entre um interruptor seccionador e um disjuntor?
R: Chaves seccionadoras são dispositivos de descarga que isolam circuitos após a interrupção da corrente, enquanto disjuntores podem interromper a corrente sob carga. É comum usar um disjuntor e uma chave seccionadora para maior segurança em ambientes de alta tensão.

P: Preciso de um recurso de bloqueio/etiquetagem no meu interruptor isolador?
R: Sim, a capacidade de bloqueio/etiquetagem (LOTO) é essencial para a segurança. Os interruptores de isolamento trifásicos geralmente são projetados com um mecanismo de travamento para garantir que o interruptor não possa ser reconectado acidentalmente durante a manutenção.

P: Qual classificação IP preciso para instalações externas?
R: Muitos seccionadores trifásicos possuem altos níveis de proteção, como IP66, para garantir uma operação confiável em ambientes severos. Os seccionadores IP65 são adequados para aplicações externas e oferecem proteção contra elementos como chuva e neve.

Especificações técnicas

P: Quais classificações de tensão estão disponíveis para interruptores isoladores trifásicos?
R: Os interruptores isoladores trifásicos modernos são projetados para circuitos que operam em CA de 50 Hz com tensões nominais tipicamente de 400 V, com correntes nominais de até 3150 A. Sempre adapte a tensão nominal aos requisitos do seu sistema.

P: Posso usar um interruptor isolador com fusível em vez de um isolador comum?
R: Os isoladores com fusível proporcionam segurança adicional ao combinar funções de isolamento e comutação de corrente, oferecendo proteção contra condições de sobrecorrente. No entanto, a classificação do fusível pode ser diferente da classificação da corrente de comutação.

P: Quais condições ambientais devo considerar?
R: A temperatura ambiente deve permanecer entre -5°C e +40°C, com umidade relativa não superior a 95% e altitude de instalação não superior a 2.000 metros. O interruptor deve ser utilizado em ambientes livres de riscos de explosão e onde chuva ou neve não invadam.

Aplicações

P: Quando os códigos de construção exigem interruptores isoladores?
R: Os códigos de construção geralmente exigem chaves seccionadoras para equipamentos de alta potência, máquinas industriais e em locais específicos, como casas de máquinas de elevadores. Chaves seccionadoras são uma exigência legal em muitos países, e a não utilização delas pode resultar em ferimentos graves ou fatais.

P: Posso usar o mesmo interruptor seccionador para diferentes tipos de cargas?
R: Embora as chaves seccionadoras possam suportar diversas cargas dentro de suas especificações, considere os requisitos específicos do seu equipamento. Cargas de motor podem exigir maior capacidade de corrente devido às correntes de partida, enquanto alguns equipamentos sensíveis podem precisar de recursos de proteção adicionais.

Conclusão

Entender as chaves seccionadoras trifásicas é crucial para quem trabalha com sistemas elétricos trifásicos. Esses dispositivos oferecem recursos de segurança essenciais que protegem tanto o pessoal quanto o equipamento durante as operações de manutenção. Selecionando o tipo de chave apropriado, seguindo os procedimentos de instalação adequados e mantendo cronogramas de inspeção regulares, você pode garantir um isolamento elétrico seguro e confiável por muitos anos.

Lembre-se de que o trabalho elétrico deve sempre ser realizado por profissionais qualificados, seguindo os códigos e normas de segurança locais. Em caso de dúvida, consulte um eletricista ou engenheiro eletricista licenciado para garantir a seleção e a instalação adequadas do equipamento de isolamento.

Principais conclusões:

• Os interruptores isoladores trifásicos fornecem isolamento mecânico visível de circuitos trifásicos
• A seleção adequada requer consideração de fatores de tensão, corrente e ambientais
• A manutenção regular garante uma operação confiável e segura
• Siga sempre os procedimentos de bloqueio/etiquetagem ao trabalhar com equipamentos elétricos
• Consulte profissionais qualificados para procedimentos de instalação e manutenção

Relacionadas

O que é um interrutor de isolamento DC

Isolador CC vs. Disjuntor CC: Guia de comparação completo

Como escolher o interrutor de isolamento CC correto: um guia completo
