Disjuntores miniatura de alta tensão em corrente contínua parecem simples por fora, mas um verdadeiro MCB de 800V ou 1000V CC não é apenas um disjuntor CA com uma nova etiqueta. O desafio central é que a corrente contínua não possui passagem natural por zero. Uma vez que um arco de CC se forma entre os contatos de abertura, ele pode continuar queimando, a menos que o disjuntor force a corrente a zero através da tensão de arco, sopro magnético, divisão de arco, recuperação de isolamento e abertura sincronizada dos contatos.
É por isso que MCBs de 1000V CC confiáveis são difíceis de projetar e por que a classificação impressa na carcaça não é suficiente. Compradores e montadores de painéis devem verificar a classificação real de interrupção em CC, o método de cabeamento dos polos, o requisito de polaridade, a norma de teste e os documentos de certificação pelo número exato do modelo.
Se você precisar primeiro da explicação básica do dispositivo, comece com O Que É um Disjuntor CC?. Este artigo foca nos problemas de projeto e verificação por trás das classificações de MCBs de alta tensão em CC.
Resposta Rápida
Um MCB de 1000V CC é difícil de projetar porque a corrente de falta em CC não passa naturalmente pelo zero como a corrente CA. Para interromper uma falta em CC de alta tensão com segurança, o disjuntor deve gerar tensão de arco suficiente e recuperação dielétrica através de múltiplos contatos, movimento magnético do arco, câmaras de extinção, materiais resistentes ao calor e espaçamento de isolamento adequado.
Muitos projetos de disjuntores (MCB) CC de alta tensão compactos dependem de múltiplos polos conectados em série para dividir a tensão CC e criar vários pontos de interrupção de arco. Não se pode presumir que um disjuntor unipolar ou de baixa tensão CC seja adequado para 800V ou 1000V CC apenas porque a carcaça está marcada dessa forma.
A regra de compra mais segura:
Não confie apenas em uma etiqueta de 1000V CC. Verifique a ficha técnica, o diagrama de fiação, a capacidade de interrupção CC, a marcação de polaridade, o relatório de teste, o número do modelo do certificado e a capacidade de teste CC do fabricante.

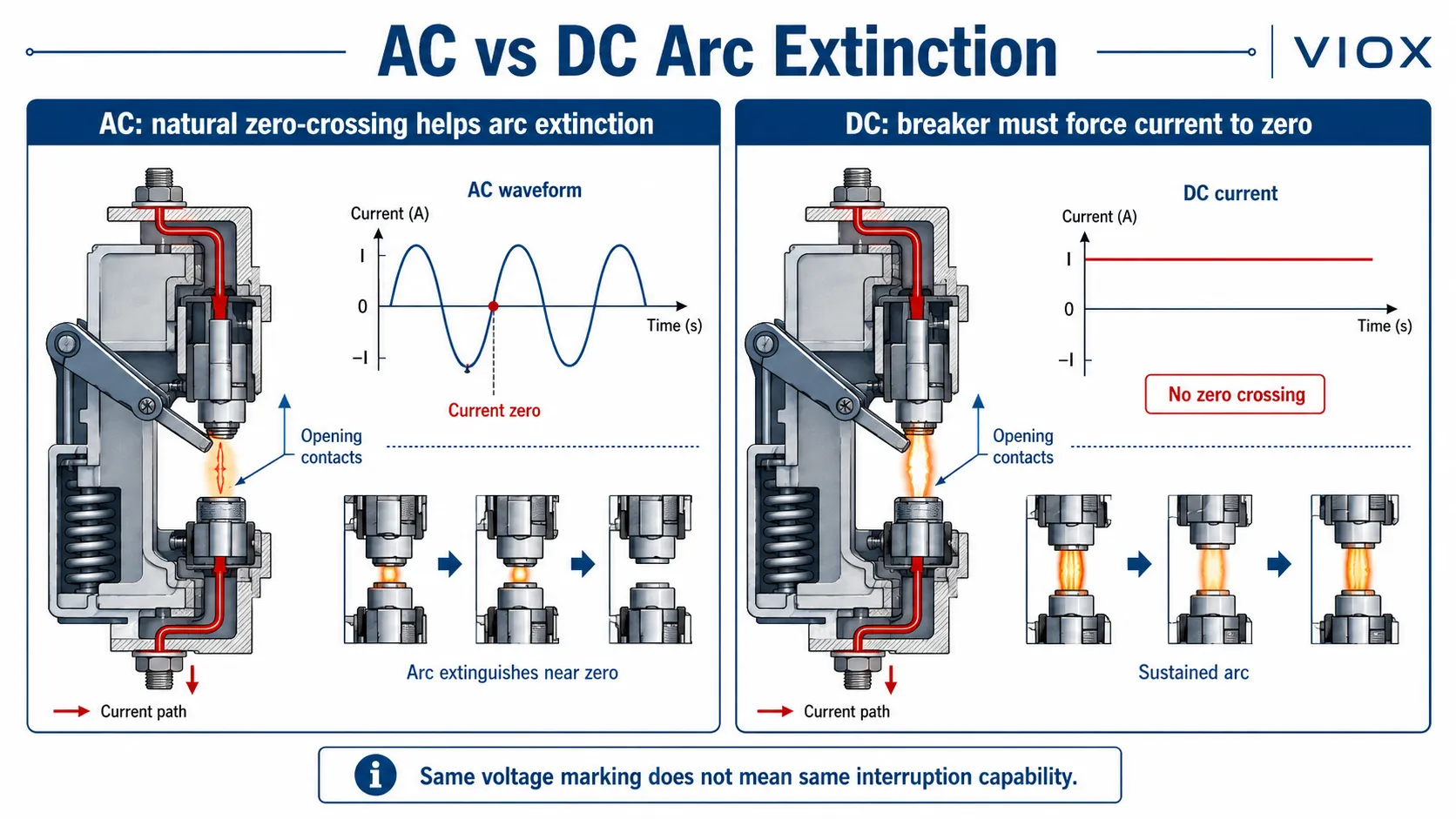

Por que a interrupção em CC de alta tensão é diferente da interrupção em CA
A corrente CA passa pelo zero a cada meio ciclo. Em um sistema de 50 Hz, a corrente cruza o zero 100 vezes por segundo. Em um sistema de 60 Hz, ela cruza o zero 120 vezes por segundo. Esse cruzamento por zero natural ajuda a extinguir o arco após a separação dos contatos.
A corrente CC não oferece essa ajuda. Uma vez que os contatos se abrem, o arco pode permanecer estável enquanto a tensão do circuito e a corrente disponível puderem sustentá-lo.
| Item | AC MCB | Disjuntor (MCB) CC de alta tensão |
|---|---|---|
| Cruzamento de corrente por zero | Sim, a cada meio ciclo | Sem cruzamento por zero natural |
| Extinção de arco | Auxiliado pelo zero natural da corrente | Deve ser forçado pelo projeto do disjuntor |
| Risco de duração do arco | Menor para a mesma estrutura compacta | Maior se a câmara de arco não for projetada para CC |
| Sensibilidade à polaridade | Geralmente não depende da polaridade | Pode ser sensível à polaridade dependendo do projeto de sopro magnético |
| Escalonamento de tensão | A classificação em CA não pode ser convertida diretamente para CC | Deve ser testado na tensão CC e corrente de falta reais |
Em termos práticos, a extinção do arco em CA pode depender parcialmente da forma de onda. A interrupção em CC deve depender do hardware.
Por que um disjuntor (MCB) CC de 1000V precisa de uma tensão de arco mais elevada
Quando um MCB abre sob corrente de falta, um arco forma-se entre os contactos em separação. O disjuntor deve tornar esse arco cada vez mais difícil de sustentar até que a corrente caia para zero e o intervalo entre contactos consiga suportar a tensão recuperada.
Para a interrupção em CC, a câmara de arco deve criar tensão de arco oposta e efeito de arrefecimento suficientes para superar a capacidade do circuito de manter a corrente a fluir.
É por isso que os disjuntores CC de alta tensão utilizam frequentemente:
- separação rápida de contactos
- sopro magnético
- guias de arco
- placas de extinção de arco
- vários intervalos de contato em série
- longas distâncias de escoamento e de isolamento
- materiais de carcaça resistentes ao calor
- caminhos controlados de exaustão de gases
A tensão de arco exata necessária depende da tensão do sistema, da corrente de falta disponível, da constante de tempo do circuito, da geometria dos contatos, do projeto da câmara de arco e da condição de teste. Não deve ser estimada a partir de uma etiqueta impressa.
O problema do disjuntor miniatura (MCB) compacto
Interromper 1000V CC já é difícil. Fazer isso dentro do corpo de um MCB compacto para trilho DIN é muito mais difícil.
Um dispositivo de manobra CC de grande porte possui mais espaço físico para o curso dos contatos, comprimento do arco, barreiras de isolamento, caminhos de exaustão e massa térmica. Um disjuntor modular (MCB) possui um volume muito limitado. Isso cria um conflito direto de projeto:
Tensão CC mais alta -> maior energia de arco e demanda de isolamentoÉ por isso que uma plataforma de MCB CA ou uma plataforma de MCB CC de baixa tensão não pode ser simplesmente “potencializada” alterando a etiqueta. O sistema interno de arco, a estrutura de contatos, a distância de isolamento, o material do invólucro e a coordenação dos polos precisam de validação.
Projeto da Câmara de Arco: Sopragem Magnética, Divisores de Arco e Exaustão de Gases
A câmara de arco é o coração de um MCB CC. Sua função é mover, esticar, dividir, resfriar e extinguir o arco.
Explosão magnética
Muitos disjuntores CC utilizam ímãs permanentes ou estruturas magnéticas para conduzir o arco para dentro da câmara de extinção. O arco transporta corrente, e essa corrente interage com o campo magnético. Se projetado corretamente, a força empurra o arco para longe dos contatos e para dentro das placas divisoras.
O desafio é que a sopragem magnética pode depender da polaridade. Se um disjuntor sensível à polaridade for conectado inversamente, o arco pode ser empurrado na direção errada, para longe da câmara de extinção em vez de para dentro dela.
É por isso que as marcações de polaridade nos MCBs CC são importantes.
Para uma explicação mais aprofundada sobre esse problema, veja o Guia de Disjuntores DC de Polaridade.
Placas de extinção de arco
As placas de extinção de arco dividem um arco longo em múltiplos arcos mais curtos. Cada segmento de arco contribui para a queda de tensão e resfriamento. Tensões CC mais altas geralmente exigem uma segmentação de arco mais eficaz, um caminho de arco mais longo ou múltiplos intervalos de interrupção em série.
O número, a forma, o espaçamento e o material das placas de extinção não são detalhes decorativos. Eles determinam se o arco entra na câmara, se divide corretamente, resfria rápido o suficiente e não sofre reignição.
Exaustão de Gás e Deionização
Quando uma falha CC é interrompida, o arco produz gás ionizado quente. Se o invólucro não puder controlar esse gás, ele pode causar arco voltaico entre os polos, carbonização do plástico ou falha de isolamento após a interrupção.
Um disjuntor (MCB) CC de alta tensão real deve gerenciar:
- direção do gás do arco
- alívio de pressão
- barreiras de isolamento
- separação entre polos
- resistência à carbonização da carcaça
- resfriamento da câmara de arco
- recuperação dielétrica pós-arco
Esta é uma das razões pelas quais produtos de cópia baratos podem parecer semelhantes externamente, mas falham em testes reais de curto-circuito.

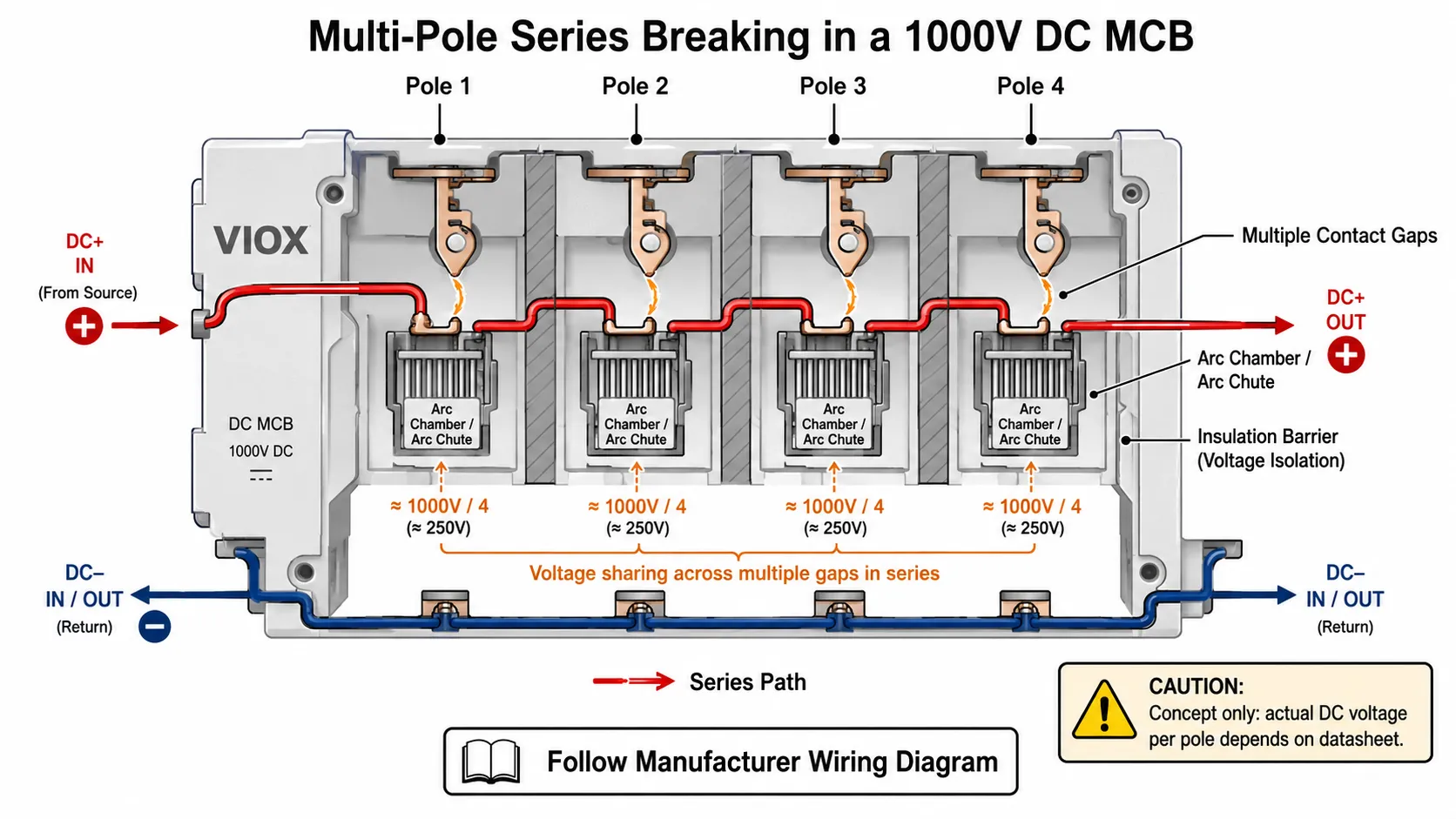

Por que a interrupção em série multipolar é frequentemente necessária
Muitos projetos de MCB de 800V e 1000V CC baseiam-se em múltiplos polos conectados em série. A ideia é criar várias lacunas de contato e câmaras de extinção de arco que compartilham a tensão e aumentam a capacidade de extinção do arco.
Um arranjo simplificado em série de quatro polos pode ser assim:
CC+ -> Polo 1 -> Polo 2 -> Carga -> Polo 3 -> Polo 4 -> CC-ou outro caminho em série definido pelo fabricante, dependendo do produto.
O ponto importante não é o layout exato acima. O ponto importante é que a tensão nominal em CC pode depender do diagrama de fiação dos polos exigido..
Por que isso importa
Um disjuntor pode ser classificado como:
- 250V CC por polo
- 500V CC com dois polos em série
- 1000V CC com quatro polos em série
Esses números são exemplos de lógica de classificação, não valores universais. A classificação real deve ser obtida na folha de dados.
Se um comprador instalar apenas um polo de um disjuntor que requer quatro polos em série para 1000V CC, a instalação não estará protegida na tensão anunciada. Um único polo pode ser forçado a interromper uma tensão para a qual nunca foi testado.
Sincronização de Polos e Coordenação Mecânica
A interrupção em série multipolar cria outro desafio: os polos devem abrir juntos, de forma rápida e consistente.
Se um polo abrir com atraso, ou se um intervalo de contacto não conseguir desenvolver a tensão de arco, os polos restantes podem sofrer um esforço de tensão superior ao pretendido. Isso pode levar a reencendimento, arco disruptivo, soldadura de contactos ou danos na caixa.
O design de um disjuntor (MCB) CC de alta qualidade deve coordenar:
- mecanismo de manípulo
- força da mola
- libertação do trinco
- curso do contacto móvel
- sincronismo entre polos
- entrada do guia de arco
- resposta de disparo térmico e magnético
- resistência mecânica após operação repetida
Isto não é fácil de validar na produção em massa. O produto não deve apenas passar em um teste de demonstração; ele deve ser fabricado de forma consistente.
Material de contato e erosão por arco
Arcos de CC de alta tensão são exigentes para os contatos. Comparado com muitas funções de interrupção de CA, o arco de CC pode durar mais tempo porque não há passagem natural por zero.
O projeto do contato deve gerenciar:
- resistência de contato
- elevação térmica sob corrente contínua
- erosão por arco durante a interrupção
- resistência à soldagem
- transferência de material
- desgaste mecânico
- rigidez dielétrica pós-interrupção
Estruturas de contato comuns usadas em MCBs CA de baixo custo podem não resistir a interrupções repetidas de CC de alta energia. Produtos de CC de alta tensão frequentemente exigem geometria de contato, pressão de contato e materiais de contato escolhidos especificamente para o regime de arco em CC.
A liga exata e a espessura são escolhas de projeto do fabricante. Os compradores não precisam conhecer a fórmula do material de contato, mas precisam de evidências de que a série específica do produto foi testada para a tensão CC e a capacidade de interrupção declaradas.
Desafios de Linha de Fuga, Distância de Escoamento e Isolamento da Carcaça
Em 800V ou 1000V CC, o projeto de isolamento torna-se uma questão importante. O disjuntor deve evitar o arco voltaico (flashover):
- entre contatos abertos
- entre polos
- de partes vivas para superfícies de montagem
- de terminais para partes do invólucro
- após o gás de arco ter contaminado superfícies internas
Fatores de projeto importantes incluem:
- distância de escoamento superficial
- distância de isolamento
- grau de poluição
- resistência ao rastreamento de material
- nervuras e barreiras internas
- espaçamento dos terminais
- caminho de exaustão do arco
- resistência à chama da carcaça
Para uma explicação mais ampla sobre espaçamento de isolamento, consulte o guia da VIOX sobre distância de fuga vs distância de escoamento.
O ponto principal: uma classificação de 1000V CC não se refere apenas à câmara de extinção de arco. Também exige que a carcaça e a estrutura de isolamento sobrevivam à tensão antes, durante e após a interrupção.
Disjuntores CC (MCBs) sensíveis à polaridade vs. não polarizados
Alguns disjuntores CC são sensíveis à polaridade. Eles dependem de um sistema de extinção magnética de arco disposto para uma direção de corrente específica. Se conectados inversamente, o arco pode se afastar da câmara de extinção e não ser extinto corretamente.
Outros disjuntores CC são projetados como dispositivos não polarizados ou bidirecionais, utilizando estruturas de arco que podem interromper a corrente em qualquer direção quando conectados conforme a folha de dados.
Esta distinção é importante em:
- Caixas combinadoras fotovoltaicas
- sistemas de armazenamento de energia da bateria
- circuitos de bateria bidirecionais
- seções de carregamento de veículos elétricos (EV) em CC
- sistemas com possibilidade de corrente reversa
Não presuma que “CC” signifique automaticamente bidirecional. Verifique:
- marcações de polaridade
- esquema elétrico
- etiquetas de terminais positivo/negativo
- declaração de bidirecionalidade ou não polarizado
- tensão testada e capacidade de interrupção em ambas as direções, se necessário
Para sistemas fotovoltaicos e de armazenamento onde pode ocorrer corrente reversa, o artigo da VIOX sobre por que usar disjuntores miniatura CC não polarizados em sistemas de armazenamento fotovoltaico é a sequência natural.
Por que classificações de 1000V CC falsas ou fracas são perigosas
Uma classificação questionável de um disjuntor (MCB) de 1000V CC não é apenas um problema de documentação. Pode tornar-se um problema de incêndio e arco elétrico.
Padrões comuns de classificação fraca incluem:
- Invólucro de MCB de CA reutilizado com uma marcação de 1000V CC
- ausência de capacidade de interrupção em CC clara na tensão nominal
- ausência de diagrama de ligação de polos em série
- ausência de marcação de polaridade para um projeto sensível à polaridade
- número do modelo do certificado que não corresponde ao produto vendido
- tensão impressa na carcaça, mas ausente na folha de dados
- apenas dados de suportabilidade dielétrica apresentados, mas sem dados de interrupção de curto-circuito em CC
- nenhuma evidência de teste sob a tensão e corrente de falta declaradas
O erro mais grave é confundir tensão suportável com corrente de falta de interrupção. Um disjuntor que consegue passar em um teste dielétrico não é automaticamente capaz de interromper um curto-circuito de 1000V CC.

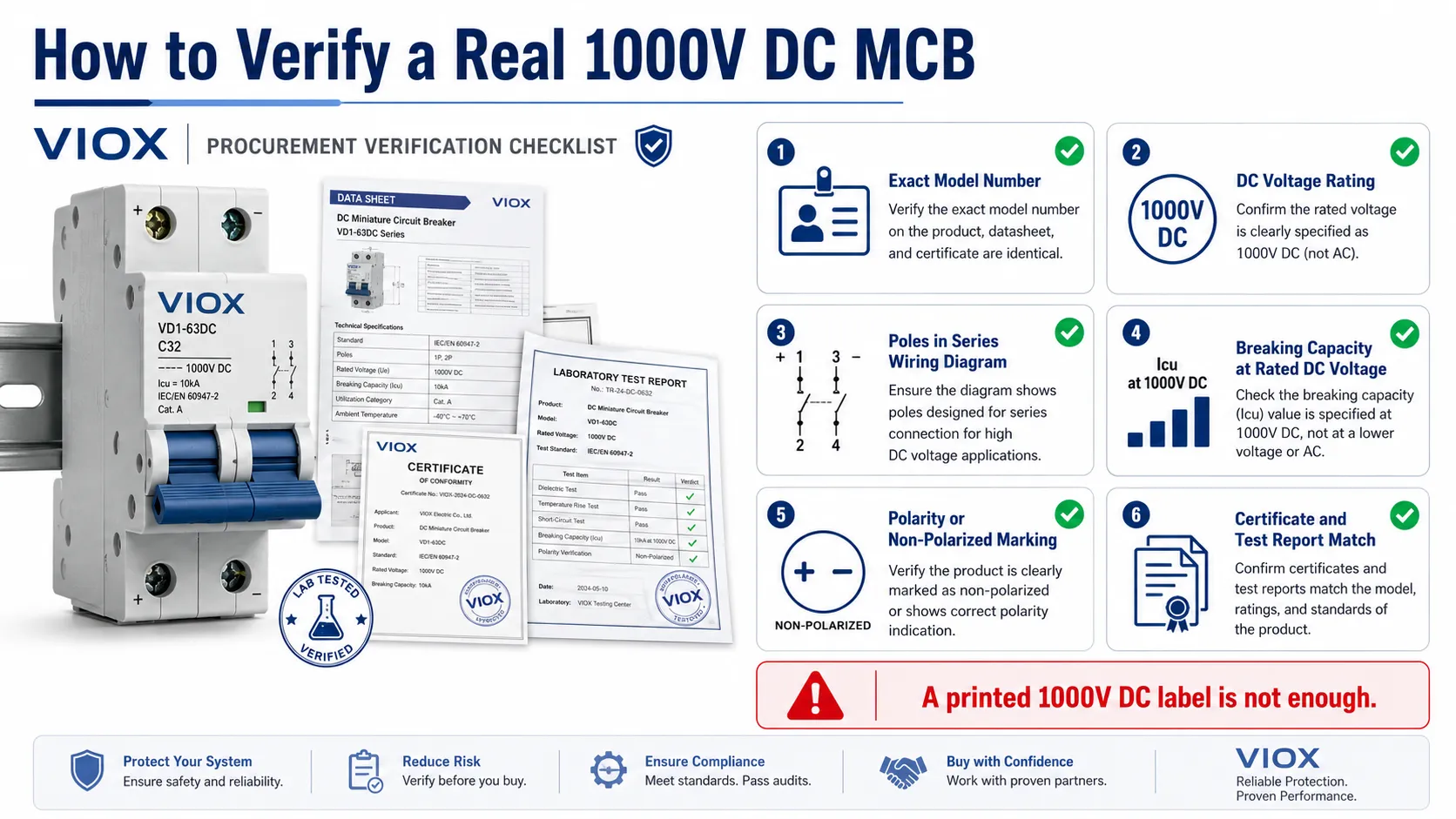

Como verificar um MCB de 1000V CC real
Utilize esta lista de verificação antes de aprovar um disjuntor (MCB) CC de alta tensão para aplicações em sistemas fotovoltaicos, baterias ou distribuição de corrente contínua.
| Item de verificação | O que verificar | Por que isso importa |
|---|---|---|
| Número exato do modelo | Correspondência entre certificado, ficha técnica e etiqueta do produto | Previne o uso indevido de certificados de outras séries |
| Tensão nominal em CC | Especificado como tensão CC, não apenas CA | A classificação em CA não comprova a capacidade de interrupção em CC |
| Tensão por polo | Se a classificação requer 1P, 2P, 3P ou 4P em série | Evita instalações de 1000V com cabos subdimensionados |
| Esquema de ligação | O fabricante indica a ligação em série necessária | A classificação de alta tensão CC pode depender da ligação dos polos |
| Capacidade de interrupção | Icu/Ics ou capacidade nominal de curto-circuito na tensão CC | Confirma a capacidade real de interrupção de falhas |
| Marcação de polaridade | Sensível à polaridade ou não polarizado | Previne falhas por conexão invertida |
| Norma aplicável | IEC 60947-2, IEC 60898-2, UL 489B ou outro caminho relevante conforme o mercado | Confirma a estrutura de teste correta |
| Dados de elevação de temperatura | Desempenho de corrente contínua nas condições declaradas | Evita o sobreaquecimento em armários de combinação ou de baterias |
| Evidência de teste de curto-circuito | O relatório de teste abrange tensão, corrente, constante de tempo e modelo | Comprova o desempenho de interrupção |
| Capacidade de teste de CC do fabricante | Testes de interrupção em CC validados internamente ou por terceiros | Reduz o risco de classificações não comprovadas |
A melhor pergunta a fazer a um fornecedor não é “É de 1000V CC?”. A melhor pergunta é:
Em qual tensão CC, com quantos polos em série, com qual capacidade de interrupção, sob qual norma e com qual relatório de ensaio?
Normas e Caminhos de Certificação
Diferentes mercados utilizam diferentes normas e caminhos de certificação. O requisito correto depende de onde o produto será utilizado.
Referências comuns incluem:
- IEC 60947-2 para disjuntores de baixa tensão em aplicações de painéis e equipamentos de controle industrial.
- IEC 60898-2 para disjuntores destinados à proteção contra sobrecorrente em instalações domésticas e similares para operação em CA e CC.
- UL 489B para disjuntores CC fotovoltaicos em contextos norte-americanos.
- Requisitos específicos do projeto para conjuntos de PV, BESS, carregamento de VE e distribuição CC.
Não presuma que um disjuntor testado sob uma norma seja automaticamente aceito em todos os mercados. Um fornecedor sério deve ser capaz de explicar qual norma se aplica ao produto exato e à aplicação pretendida.
Para uma estrutura de seleção mais ampla, veja Como escolher o disjuntor CC certo.
Por que poucos fabricantes conseguem construir MCBs CC de 800V/1000V confiáveis
A fabricação de MCBs CC de alta tensão é limitada porque o produto exige várias capacidades ao mesmo tempo.
1. Capacidade de projeto de arco CC
O fabricante deve entender o movimento do arco, sopro magnético, geometria da câmara de extinção de arco, materiais de contato e coordenação entre polos.
2. Design de Isolamento e Invólucro
O invólucro deve fornecer distância de escoamento, folga, barreiras internas e resistência ao calor suficientes para a interrupção de corrente contínua (CC) de alta tensão.
3. Consistência Mecânica
O mecanismo de abertura deve permanecer consistente durante a produção em massa. Pequenas diferenças na força da mola, no curso dos contatos ou na temporização dos polos podem afetar a confiabilidade da interrupção.
4. Acesso a Testes de CC
A validação real requer testes de interrupção de curto-circuito em CC na tensão e corrente declaradas. A capacidade de teste em CA, por si só, não é suficiente.
5. Orçamento de Certificação e Iteração
Os testes e a certificação de CC de alta tensão exigem equipamentos especializados, testes de terceiros, iteração de engenharia e validações repetidas. Fabricantes sem acesso ao laboratório adequado ou sem uma equipe de projeto qualificada podem ter dificuldades em comprovar uma interrupção confiável.
Tamanho do Mercado vs. Custo de Desenvolvimento
A demanda por MCBs de 1000V CC está vinculada a mercados específicos, como energia fotovoltaica (PV), sistemas de armazenamento de energia em baterias (BESS) e distribuição de corrente contínua de alta tensão. O mercado é valioso, porém mais restrito do que a demanda geral por MCBs de corrente alternada. Isso torna o investimento mais difícil para empresas focadas apenas em disjuntores CA de commodities.

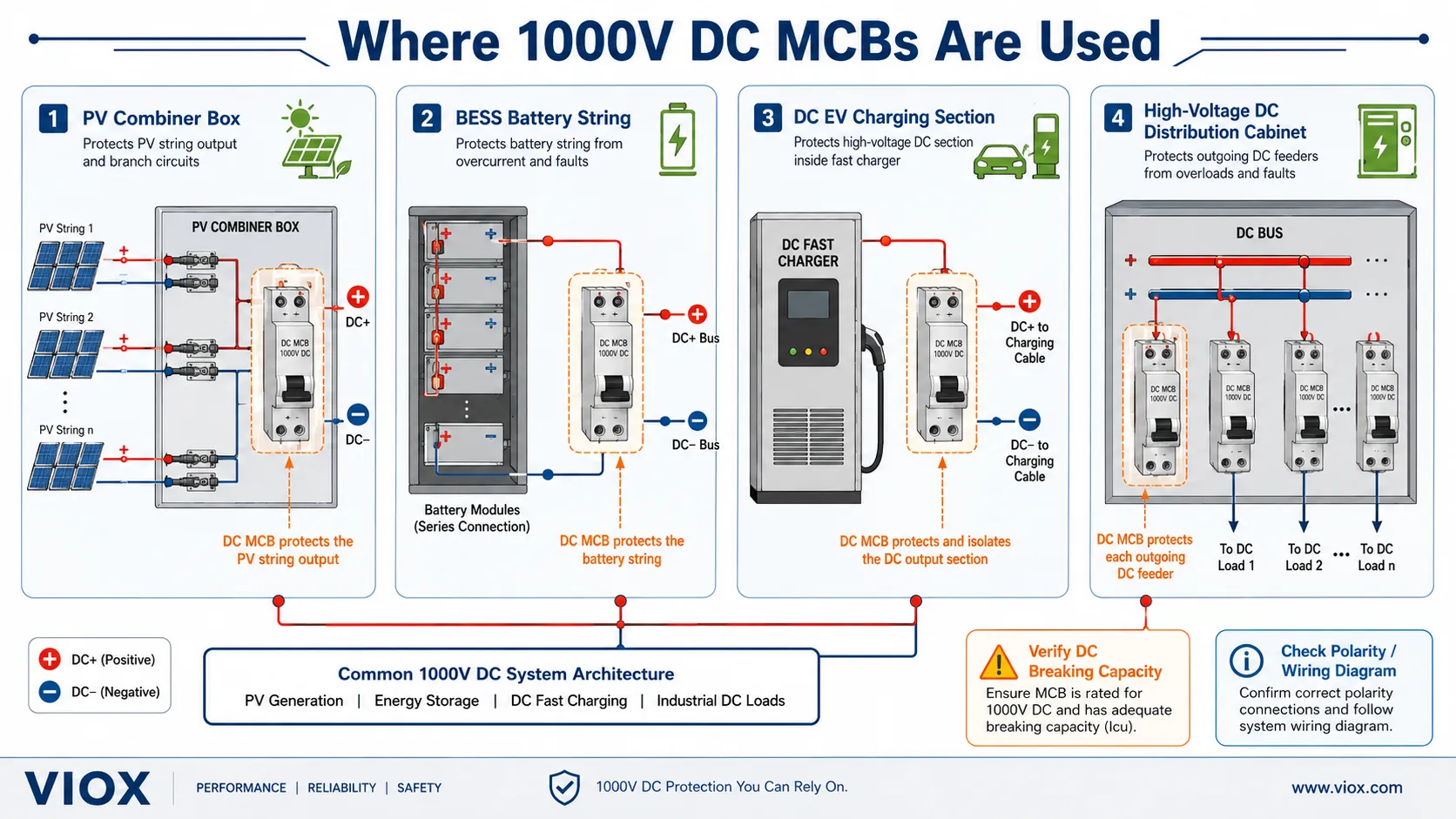

Onde os MCBs de 1000V CC são utilizados
Disjuntores CC de alta tensão são geralmente encontrados em sistemas especializados, e não em circuitos prediais comuns.
As aplicações mais comuns incluem:
- Caixas combinadoras fotovoltaicas
- Circuitos de entrada CC de inversores fotovoltaicos
- Strings de armazenamento de energia em baterias
- Distribuição CC auxiliar de BESS
- seções de carregamento de veículos elétricos (EV) em CC
- armários de controlo de CC de alta tensão
- distribuição industrial de CC
Em caixas de junção fotovoltaicas, o disjuntor de CC deve ser coordenado com a tensão da string, polaridade, comportamento de corrente reversa e corrente de falha disponível. Para contexto ao nível do sistema, consulte Proteção de CC em Fotovoltaica Explicada: MCBs, Fusíveis, SPDs vs RCDs.
Em sistemas BESS, o comportamento da corrente de falha pode ser muito diferente do fotovoltaico. Para esse tópico, consulte Por que os Disjuntores CC Padrão Falham em BESS.
Sinais de alerta na compra
Tenha cuidado se observar qualquer um destes sinais:
- apenas “1000V DC” impresso na carcaça, sem folha de dados de suporte
- sem capacidade de interrupção em CC a 1000V
- sem diagrama de ligação dos polos para a tensão nominal
- o mesmo modelo declarado para 250V, 500V, 800V e 1000V sem condições de ligação diferenciadas
- sem informação de polaridade
- sem norma de ensaio listada
- o certificado pertence a um modelo ou fabricante diferente
- a folha de dados apresenta apenas dados de CA
- o fornecedor não consegue responder se os polos devem ser ligados em série
- O preço está muito abaixo de produtos CC testados comparáveis.
Um preço baixo não é prova de classificação falsa, mas a falta de dados de engenharia é um sinal de alerta grave.
FAQ
Por que um disjuntor (MCB) de 1000V CC é mais difícil de fabricar do que um MCB de CA?
A corrente contínua não possui passagem natural por zero, portanto o arco não se extingue sozinho como ocorre com um arco de CA. Um MCB de 1000V CC deve forçar a extinção do arco usando velocidade de contato, sopro magnético, câmaras de extinção de arco, múltiplos intervalos de contato, projeto de isolamento e capacidade de interrupção de curto-circuito testada.
Um MCB de CA pode ser usado para 1000V CC?
Não. Uma classificação de CA não prova que o disjuntor pode interromper CC de alta tensão. Utilize apenas um disjuntor explicitamente classificado e testado para a tensão, corrente, polaridade e capacidade de interrupção de CC reais.
Por que alguns MCBs de 1000V CC usam quatro polos?
Muitos MCBs CC compactos utilizam múltiplos polos em série para criar vários intervalos de contato e câmaras de arco. A classificação total de tensão CC pode depender da ligação de dois, três ou quatro polos em série, de acordo com o diagrama do fabricante.
Uma etiqueta de 1000V CC é suficiente?
Não. A etiqueta deve ser acompanhada por uma ficha técnica, diagrama de ligação, capacidade de interrupção em CC, norma de ensaio aplicável e certificado correspondente ao modelo exato.
Qual é a diferença entre tensão suportável e capacidade de interrupção?
Tensão suportável significa que o dispositivo pode tolerar uma tensão de ensaio sem falha de isolamento. Capacidade de interrupção significa que o disjuntor pode interromper com segurança uma corrente de falta a uma tensão especificada. Um ensaio de rigidez dielétrica não comprova a interrupção de curto-circuito em CC.
Os disjuntores (MCBs) CC não polarizados são melhores?
São melhores para aplicações onde a corrente pode fluir em qualquer direção, como em alguns sistemas fotovoltaicos e de baterias. Mas a característica “não polarizado” ainda precisa ser verificada pela ficha técnica do produto e pelos dados de ensaio. Não assuma que todo MCB CC é bidirecional.
O que devo perguntar a um fornecedor antes de comprar um MCB CC de 1000V?
Solicite a ficha técnica do modelo exato, a tensão nominal em CC, a tensão por polo, o diagrama de ligação em série necessário, a capacidade de interrupção na tensão nominal, a marcação de polaridade, a norma ou certificação e o relatório de ensaio correspondente ao modelo cotado.
Onde são utilizados os disjuntores (MCBs) de 1000V CC?
São utilizados em caixas de junção fotovoltaicas, sistemas de armazenamento de energia por baterias, seções de carregamento de veículos elétricos em corrente contínua e painéis de distribuição de alta tensão em CC, onde a tensão e a corrente de falta excedem a capacidade dos disjuntores de baixa tensão em CC comuns.
Recursos VIOX relacionados
- O Que É um Disjuntor CC?
- Como escolher o disjuntor CC certo
- Guia de Disjuntores DC de Polaridade
- Por que os Disjuntores CC Padrão Falham em BESS
- Por Que Usar Disjuntores Miniatura CC Não Polarizados em Sistemas de Armazenamento FV
- Interruptor Seccionador CC vs Disjuntor CC em Caixas de Combinador Solar
- Proteção de CC em Fotovoltaica Explicada: MCBs, Fusíveis, SPDs vs RCDs
Fontes e Padrões Referenciados
- IEC 60947-2 – Disjuntores para baixa tensão e equipamentos de comando
- IEC 60898-2 – Disjuntores para proteção contra sobrecorrente para instalações domésticas e similares para operação em CA e CC
- UL 489B – Disjuntores fotovoltaicos em CC e equipamentos relacionados
- Interrupção de arco em disjuntores – visão geral de câmaras de extinção de arco e movimento magnético do arco
- Dificuldade em disjuntores de alta tensão em CC devido ao arco elétrico em corrente contínua e à ausência de passagem por zero
