Wprowadzenie: Kliknięcie, które nigdy nie nastąpiło
2:47 nad ranem. Pracujesz nad tym od trzech godzin.
Twój projekt Arduino wygląda idealnie. Moduł przekaźnika leży na płytce stykowej, podłączony dokładnie tak, jak pokazano w samouczku. Sprawdziłeś trzy razy: VCC do 5V, GND do GND, IN1 do pinu cyfrowego 7. Kod się kompiluje. Przesyłasz go. Pin 7 przechodzi w stan WYSOKI.
Nic.
Bez kliknięcia. Bez diody LED. Przekaźnik po prostu… tam siedzi. Drwiąc z ciebie.
Zamieniasz moduł przekaźnika. Nadal nic. Próbujesz innego pinu Arduino. Nic z tego. Przepisujesz kod, aby upewnić się, że ustawiasz pin na WYSOKI. Potwierdza: WYSOKI. 5 woltów. Multimetr się zgadza.
A przekaźnik nadal się nie włącza.
Wtedy, z desperacji lub ciekawości wywołanej kofeiną, zmieniasz jedną linię kodu:
digitalWrite(relayPin, LOW); // Zmieniono z HIGHKlik.
Przekaźnik się załącza. Dioda LED się zapala. Twoja pompa zaczyna działać. Wszystko działa.
Zaraz… co? Przekaźnik włącza się, gdy ustawisz pin na NISKI zamiast WYSOKI? To jest na odwrót. To jest źle. To jest—
Właściwie, tak właśnie działają przekaźniki z wyzwalaniem niskim poziomem. A kiedy zrozumiesz dlaczego, zdasz sobie sprawę, że nie są dziwne – są w rzeczywistości sprytniejszą konstrukcją.
Pozwól, że wyjaśnię.

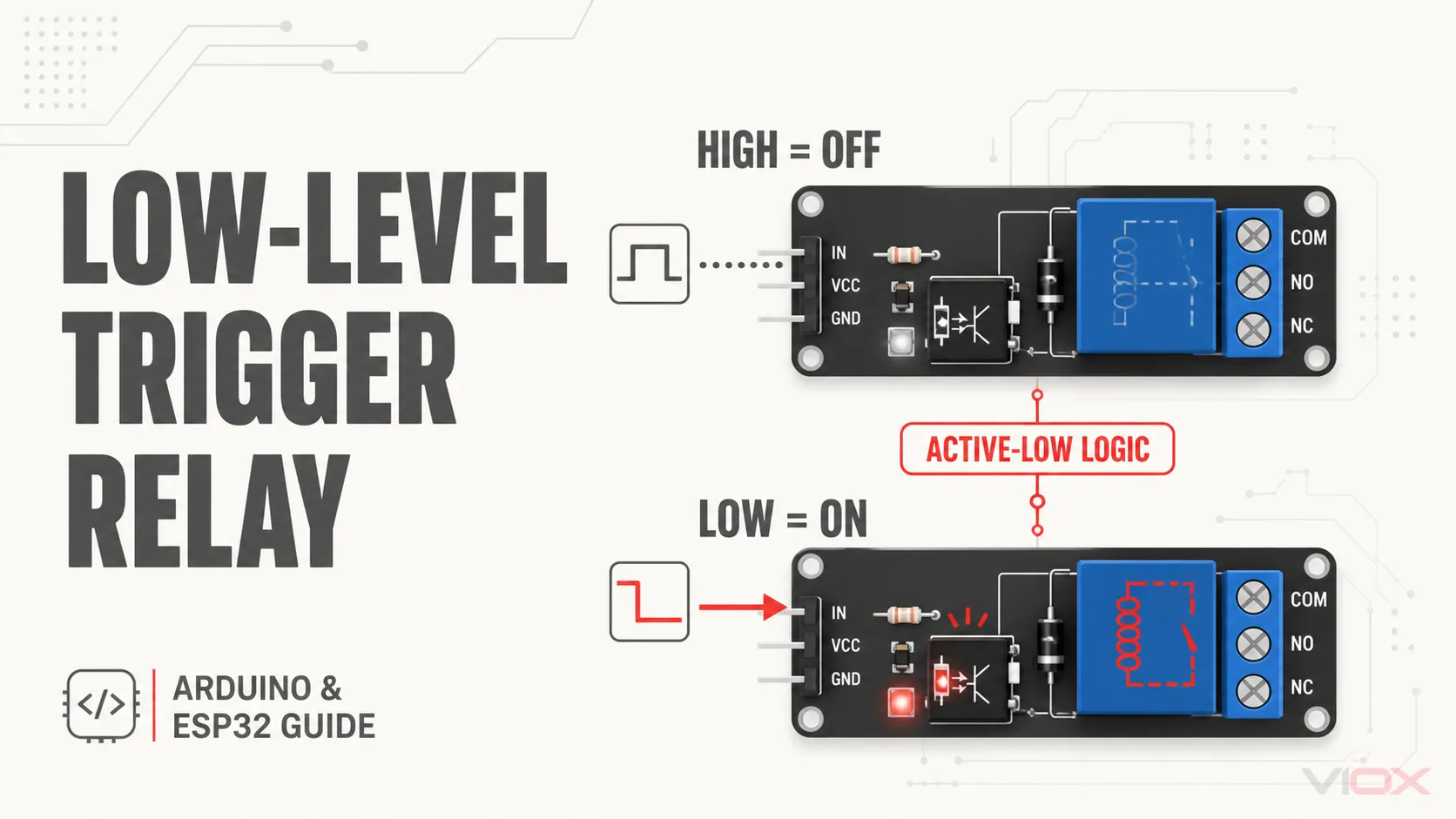

Co tak naprawdę oznacza “Wyzwalanie Niskim Poziomem” (w prostym języku)
Przekaźnik z wyzwalaniem niskim poziomem aktywuje się, gdy jego pin sterujący otrzyma sygnał NISKI (0V/GND) zamiast sygnału WYSOKIEGO (5V).
W terminach logiki cyfrowej:
- Sygnał NISKI (0V) = Przekaźnik WŁĄCZONY
- Sygnał WYSOKI (5V) = Przekaźnik WYŁĄCZONY
Nazywa się to również logiką aktywną-niską lub logiką odwróconą.
Porównaj to z przekaźnikiem z wyzwalaniem wysokim poziomem:
- Sygnał WYSOKI (5V) = Przekaźnik WŁĄCZONY
- Sygnał NISKI (0V) = Przekaźnik WYŁĄCZONY
To wszystko. To jest podstawowa różnica. Ale tutaj zaczyna się robić interesująco: dlaczego moduły przekaźników używają tego pozornie odwrotnego podejścia?
Dlaczego Moduły Przekaźników Używają Wyzwalania Niskim Poziomem (Sekretem jest Optoizolator)
Większość modułów przekaźników nie ma tylko przekaźnika – mają wbudowany kompletny obwód sterujący. Sercem tego obwodu jest optoizolator (zwany również transoptorem), zazwyczaj PC817 lub podobny.
Projekt Obwodu Optoizolatora
Oto, co naprawdę znajduje się wewnątrz twojego modułu przekaźnika:
Strona Wejściowa (Sygnał Sterujący):
- Cyfrowy pin Arduino łączy się z “IN”
- IN łączy się z diodą LED wewnątrz optoizolatora (przez rezystor)
- Katoda diody LED łączy się z GND
Strona Wyjściowa (Cewka Przekaźnika):
- Fototranzystor (wewnątrz optoizolatora) wykrywa światło diody LED
- Ten tranzystor steruje tranzystorem NPN (np. 2N3904)
- Tranzystor NPN zasila cewkę przekaźnika
Kluczowy Szczegół: Dioda LED optoizolatora jest podłączona między VCC a pinem IN. To jest klucz do zrozumienia wyzwalania niskim poziomem.

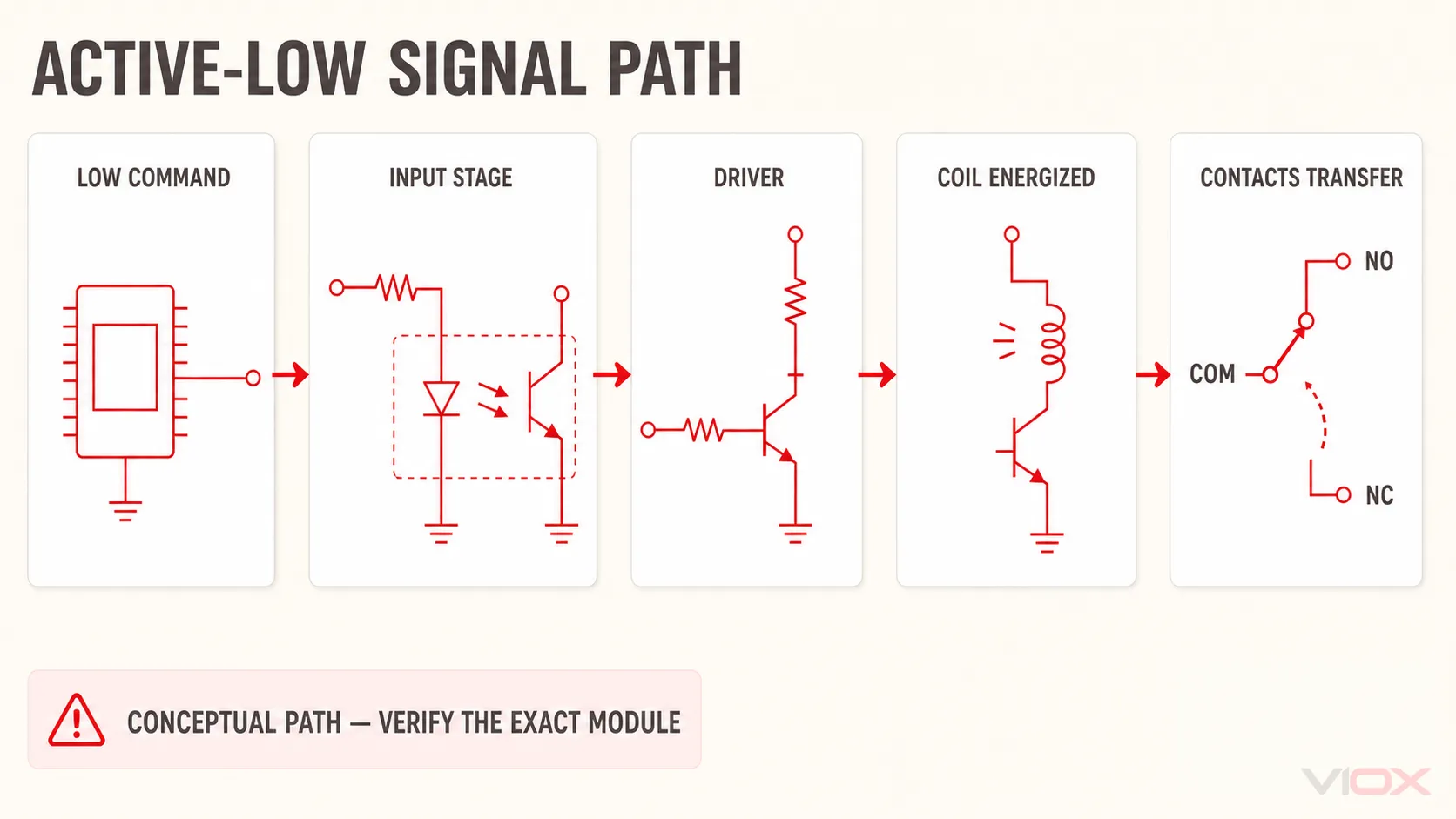

Jak Działa Wyzwalanie Niskim Poziomem
Kiedy pin IN = WYSOKI (5V):
- Różnica napięć na diodzie LED = 5V – 5V = 0V
- Prąd nie płynie przez diodę LED
- Dioda LED pozostaje WYŁĄCZONA
- Fototranzystor pozostaje WYŁĄCZONY
- Cewka przekaźnika nie otrzymuje zasilania
- Przekaźnik pozostaje WYŁĄCZONY
Kiedy pin IN = NISKI (0V/GND):
- Różnica napięć na diodzie LED = 5V – 0V = 5V
- Prąd płynie przez diodę LED (ograniczony przez rezystor)
- Dioda LED się zapala
- Fototranzystor się WŁĄCZA
- Tranzystor NPN przewodzi
- Cewka przekaźnika się zasila
- Przekaźnik klika i się WŁĄCZA
“Moment Olśnienia”: Obwód pobiera prąd z VCC do GND przez pin IN. Kiedy pin Arduino jest NISKI, zapewnia ścieżkę do masy, zamykając obwód. Kiedy jest WYSOKI, nie ma różnicy napięć, więc prąd nie płynie.
Dlaczego Ten Projekt Jest Właściwie Genialny
- Zachowanie Bezpieczne w Przypadku Awarii: Jeśli przewód sterujący pęknie lub się odłączy, pin IN efektywnie unosi się w stanie WYSOKIM (podciągnięty wewnętrznie przez sieć rezystorów). To domyślnie utrzymuje przekaźnik WYŁĄCZONY – bezpieczniejsze niż przypadkowe WŁĄCZENIE.
- Ochrona Przed Pływającymi Pinami: Podczas uruchamiania Arduino piny są w niezdefiniowanym stanie przez kilka milisekund. W przypadku wyzwalania niskim poziomem zazwyczaj skutkuje to WYŁĄCZENIEM przekaźnika (bezpieczne) zamiast WŁĄCZENIA przekaźnika (potencjalnie niebezpieczne dla obciążeń o dużej mocy).
- Mniejszy Pobór Prądu z Mikrokontrolera: Kiedy przekaźnik jest WYŁĄCZONY (twój najczęstszy stan dla wielu aplikacji), pin mikrokontrolera jest WYSOKI i dostarcza prawie zerowy prąd. Kiedy musisz aktywować przekaźnik, pin przechodzi w stan NISKI i pobiera prąd – z czym piny mikrokontrolera zazwyczaj radzą sobie lepiej niż z dostarczaniem prądu.
- Kompatybilność z 3.3V: ESP32 i podobne urządzenia 3.3V mają trudności z niezawodnym sterowaniem modułami przekaźników 5V w konfiguracji z wyzwalaniem wysokim poziomem. Ale w trybie z wyzwalaniem niskim poziomem pin 3.3V może bez problemu pobierać prąd do masy, nawet gdy VCC wynosi 5V. To sprawia, że moduły z wyzwalaniem niskim poziomem są bardziej uniwersalnie kompatybilne.
Wskazówka: Dlatego większość komercyjnych modułów przekaźników domyślnie używa wyzwalania niskim poziomem – jest to bardziej solidna, kompatybilna i bezpieczna konstrukcja.
Jak Podłączyć Przekaźnik z Wyzwalaniem Niskim Poziomem (Krok po Kroku)
Podstawowe połączenia dla Arduino Uno (logika 5V)
Połączenia zasilania:
- Relay VCC → Arduino 5V
- Relay GND → Arduino GND
Sygnał sterujący:
- Relay IN → Cyfrowy pin Arduino (np. Pin 7)
Przykład kodu:
const int relayPin = 7;Co się dzieje:
- HIGH (5V) utrzymuje przekaźnik WYŁĄCZONY
- LOW (0V) włącza przekaźnik
Połączenia dla ESP32 (logika 3.3V)
ESP32 wyprowadza 3.3V na HIGH, co może powodować problemy z niektórymi modułami przekaźnikowymi 5V. Oto niezawodne podejście:
Połączenia zasilania:
- Relay VCC → Zewnętrzne zasilanie 5V (lub pin 5V ESP32, jeśli używasz zasilania USB)
- Relay GND → Wspólna masa z ESP32
Sygnał sterujący:
- Relay IN → Pin GPIO ESP32 (np. GPIO 23)
Przykład kodu:
const int relayPin = 23; // ESP32 GPIO23Dlaczego to działa z 3.3V:
Kiedy pin ESP32 przechodzi w stan LOW (0V), zapewnia ścieżkę uziemienia. Dioda LED optotriaka jest zasilana z 5V VCC, więc pełny spadek napięcia 5V występuje na diodzie LED - wystarczająco dużo, aby ją zapalić i uruchomić przekaźnik.
Wskazówka: Jeśli twój moduł przekaźnikowy ma zworkę dla JD-VCC (zasilanie przekaźnika) oddzieloną od VCC (zasilanie logiki), usuń zworkę i zasil JD-VCC z 5V, utrzymując VCC na 3.3V. Zapewnia to pełną izolację i lepszą niezawodność z mikrokontrolerami 3.3V.
Niski poziom vs Wysoki poziom: Który powinieneś wybrać?
Większość modułów przekaźnikowych jest wyposażona w zworkę lub przełącznik do wyboru trybu wyzwalania niskim lub wysokim poziomem. Oto, kiedy używać każdego z nich:
Wybierz wyzwalanie niskim poziomem, gdy:
- ✅ Używasz mikrokontrolerów 3.3V (ESP32, ESP8266, Raspberry Pi)
- ✅ Chcesz zachowania awaryjnego (przekaźnik domyślnie WYŁĄCZONY w przypadku awarii przewodu sterującego)
- ✅ Pracujesz z nieznanymi lub nieprzetestowanymi modułami przekaźnikowymi (jest to bardziej powszechny/kompatybilny tryb)
- ✅ Twoja aplikacja wymaga, aby obciążenie było WYŁĄCZONE przez większość czasu
- ✅ Jesteś początkujący (mniej prawdopodobne problemy z kompatybilnością)
Przykładowe zastosowania:
- Automatyka domowa (światła domyślnie WYŁĄCZONE)
- Systemy alarmowe (syreny domyślnie WYŁĄCZONE)
- Sterowanie pompami (pompa WYŁĄCZONA, chyba że jest aktywnie uruchomiona)
- Blokady bezpieczeństwa (urządzenie wyłączone, chyba że jest aktywnie włączone)
Wybierz wyzwalanie wysokim poziomem, gdy:
- ✅ Potrzebujesz, aby przekaźnik był WŁĄCZONY podczas resetowania/uruchamiania Arduino (rzadkie, ale specyficzne przypadki użycia)
- ✅ Pracujesz z obciążeniami normalnie zamkniętymi (NC), gdzie chcesz odwrotnego zachowania
- ✅ Twoja logika kodu jest prostsza z “HIGH = ON” (osobiste preferencje)
- ✅ Współpracujesz z systemami sterowania aktywnymi wysokimi (PLC, sterowniki przemysłowe)
Przykładowe zastosowania:
- Oświetlenie awaryjne (pozostaje WŁĄCZONE podczas awarii zasilania)
- Wentylatory chłodzące (domyślnie WŁĄCZONE dla bezpieczeństwa)
- Systemy odłączania akumulatora (specyficzne wymagania dotyczące bezpieczeństwa)
Szczera prawda: Dla 95% projektów Arduino/ESP32 lepszym wyborem jest wyzwalanie niskim poziomem.
Jest bardziej kompatybilne, bardziej niezawodne i bezpieczniejsze. Nie myśl o tym za dużo.

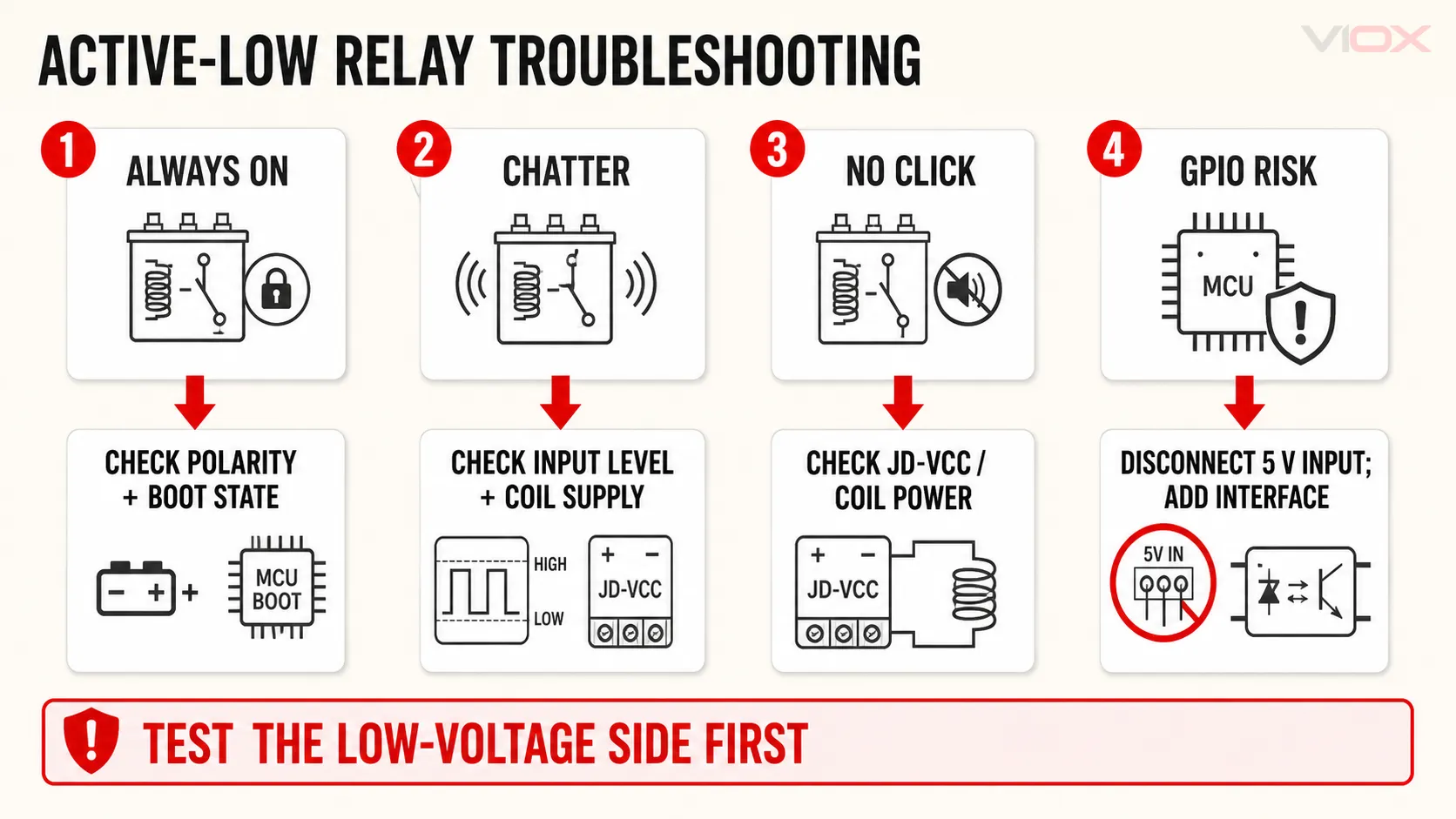

Typowe błędy i jak je naprawić
Błąd nr 1: “Mój przekaźnik jest zawsze WŁĄCZONY!”
Symptom: Przekaźnik klika WŁĄCZONY, gdy tylko włączysz Arduino, zanim jeszcze uruchomi się twój kod.
Przyczyna: Podczas uruchamiania piny Arduino są w niezdefiniowanym (pływającym) stanie. Jeśli pin pływa w stanie LOW, przekaźnik się uruchamia.
Naprawić:
void setup() {Ustawienie stanu pinu przed ustawieniem go jako OUTPUT zapewnia, że zacznie się w stanie WYŁĄCZONYM.
Błąd nr 2: “To działa... Ale potem losowo się uruchamia”
Symptom: Przekaźnik okazjonalnie klika WŁĄCZONY, kiedy nie powinien, szczególnie przy długich przewodach lub w hałaśliwym otoczeniu.
Przyczyna: Szumy elektryczne lub pływające stany pinów.
Rozwiązanie nr 1 – Dodaj zewnętrzny rezystor podciągający (Pull-Up):
Podłącz rezystor 10kΩ między pin IN i VCC. To utrzymuje IN podciągnięty do HIGH (przekaźnik WYŁĄCZONY), gdy twoje Arduino aktywnie nie podciąga go do LOW.
Rozwiązanie nr 2 – Włącz wewnętrzny rezystor podciągający:
void setup() {Błąd nr 3: “Przekaźnik ESP32 nie klika konsekwentnie”
Symptom: Przekaźnik działa czasami, innym razem zawodzi. Dioda LED na płytce przekaźnika świeci, ale przekaźnik nie klika.
Przyczyna: Niewystarczający prąd z GPIO 3.3V, aby niezawodnie sterować diodą LED optotriaka.
Rozwiązanie – Użyj dedykowanego modułu przekaźnikowego 3.3V:
Szukaj modułów przekaźnikowych specjalnie przystosowanych do napięcia wyzwalającego 3.3V (nie tylko kompatybilnych z 3.3V). Mają one zoptymalizowane obwody optotriaków z niższymi wymaganiami napięcia przewodzenia diody LED.
Lub – Zasil VCC modułu przekaźnikowego napięciem 5V:
Mimo że ESP32 ma 3.3V, możesz zasilać VCC modułu przekaźnikowego z 5V (pin 5V ESP32 lub zewnętrzne zasilanie), podczas gdy GPIO ESP32 pobiera prąd do GND. Zapewnia to silniejszy prąd LED przez optotriak.
Błąd nr 4: “Źle ustawiłem zworkę”
Symptom: Zachowanie przekaźnika jest odwrotne do tego, czego oczekuje twój kod.
Przyczyna: Moduł przekaźnikowy ma zworkę ustawioną na tryb wyzwalania wysokim poziomem.
Naprawić:
Poszukaj 3-pinowej zworki w pobliżu listwy zaciskowej, zwykle oznaczonej:
- H (Wyzwolenie stanem wysokim)
- COM (Wspólny)
- L (Wyzwolenie stanem niskim)
Przesuń zworkę, aby połączyć COM i L dla trybu wyzwalania stanem niskim.
Jeśli nie ma zworki: Niektóre moduły przekaźnikowe są na stałe ustawione tylko na wyzwalanie stanem niskim. Sprawdź opis produktu lub przetestuj: jeśli LOW włącza, to jest to wyzwalanie stanem niskim.
Błąd #5: “Przekaźnik klika, ale obciążenie się nie włącza”
Symptom: Słychać kliknięcie przekaźnika, dioda LED się świeci, ale lampa/silnik/pompa się nie włącza.
Przyczyna: To nie jest problem z wyzwalaniem – to problem z okablowaniem po stronie wysokiego napięcia.
Naprawa – Sprawdź okablowanie obciążenia:
COM (Wspólny) łączy się ze źródłem zasilania (np. 12V+ lub linia AC)
NO (Normalnie Otwarty) łączy się z dodatnim zaciskiem obciążenia
Ujemny biegun obciążenia wraca do ujemnego bieguna źródła zasilania
Dla obciążeń AC (takich jak lampa):
- COM do przewodu fazowego AC
- NO do lampy
- Drugi zacisk lampy do przewodu neutralnego AC
Ważna uwaga dotycząca bezpieczeństwa:
W przypadku pracy z napięciem sieciowym AC (110V/220V), wyłącz zasilanie na wyłączniku przed okablowaniem. Jeśli nie czujesz się komfortowo z okablowaniem AC, skorzystaj z usług wykwalifikowanego elektryka.
Praktyczne zastosowania: Kiedy naprawdę potrzebujesz przekaźników wyzwalanych stanem niskim
1. Projekty automatyki domowej
Scenariusz: Gniazdko inteligentne sterowane ESP32 do lamp.
Dlaczego wyzwalanie stanem niskim:
- ESP32 ma 3.3V (lepsza kompatybilność)
- Lampa powinna być domyślnie WYŁĄCZONA (bezpieczna w razie awarii)
- Losowe wyzwolenia podczas ponownego łączenia WiFi byłyby irytujące
Implementacja:
const int relayPin = 23;2. Sterownik nawadniania ogrodu
Scenariusz: Pompa wodna sterowana Arduino do nawadniania grządek.
Dlaczego wyzwalanie stanem niskim:
- Pompa domyślnie WYŁĄCZONA (zapobiega zalaniu w przypadku awarii Arduino)
- Długie przewody do przekaźnika zewnętrznego (odporność na zakłócenia dzięki podciągnięciu do góry)
- Bezpieczeństwo w razie awarii: przerwany przewód = brak wody = roślina przeżyje
Implementacja:
void waterGarden(int minutes) {3. Zarządzanie zasilaniem drukarki 3D
Scenariusz: Automatyczne włączanie drukarki przed rozpoczęciem drukowania, wyłączanie po zakończeniu.
Dlaczego wyzwalanie stanem niskim:
- Drukarka WYŁĄCZONA, gdy nie drukuje (oszczędza energię, zmniejsza ryzyko pożaru)
- OctoPrint (Raspberry Pi) używa GPIO 3.3V
- Bezpieczeństwo w razie awarii: awaria systemu = drukarka pozostaje WYŁĄCZONA
4. Sterownik akwarium
Scenariusz: Kontrola grzałki na podstawie temperatury za pomocą Arduino.
Dlaczego wyzwalanie stanem niskim:
- Grzałka domyślnie WYŁĄCZONA (zapobiega przegrzaniu ryb w przypadku awarii czujnika)
- Kompatybilność z 5V Arduino lub 3.3V ESP32
- Wiele przekaźników (światła, filtr, grzałka) wymaga skoordynowanego zachowania w razie awarii
Co to oznacza dla Twojego następnego projektu
Przekaźniki wyzwalane stanem niskim nie są dziwne – są standardem. Kiedy już zrozumiesz logikę (“LOW = ON, HIGH = OFF”), staną się drugą naturą. A korzyści – bezpieczne zachowanie w razie awarii, lepsza kompatybilność, odporność na zakłócenia – czynią je inteligentnym wyborem dla większości projektów Arduino i ESP32.
Szybki przewodnik decyzyjny:
Użyj przekaźnika wyzwalanego stanem niskim, jeśli:
- ✅ Używasz ESP32, ESP8266 lub dowolnego mikrokontrolera 3.3V
- ✅ Twoje obciążenie powinno być domyślnie WYŁĄCZONE (pompy, grzałki, alarmy)
- ✅ Chcesz bezpiecznego zachowania w razie awarii (przerwanie przewodu = przekaźnik WYŁĄCZONY)
- ✅ Budujesz projekt dla początkujących
- ✅ Cenisz kompatybilność ponad walkę z poziomami logicznymi
Użyj przekaźnika wyzwalanego stanem wysokim, jeśli:
- ✅ Twoja konkretna aplikacja wymaga WŁĄCZENIA przekaźnika podczas uruchamiania mikrokontrolera
- ✅ Interfejsujesz się z przemysłowymi systemami sterowania (PLC)
- ✅ Masz bardzo konkretny powód (i wiesz, jaki on jest)
Pro Tip:
Kupując moduły przekaźnikowe, szukaj takich, które obsługują zarówno wyzwalanie stanem wysokim, jak i niskim za pomocą zworki. Daje to elastyczność wyboru najlepszego trybu dla każdego projektu.

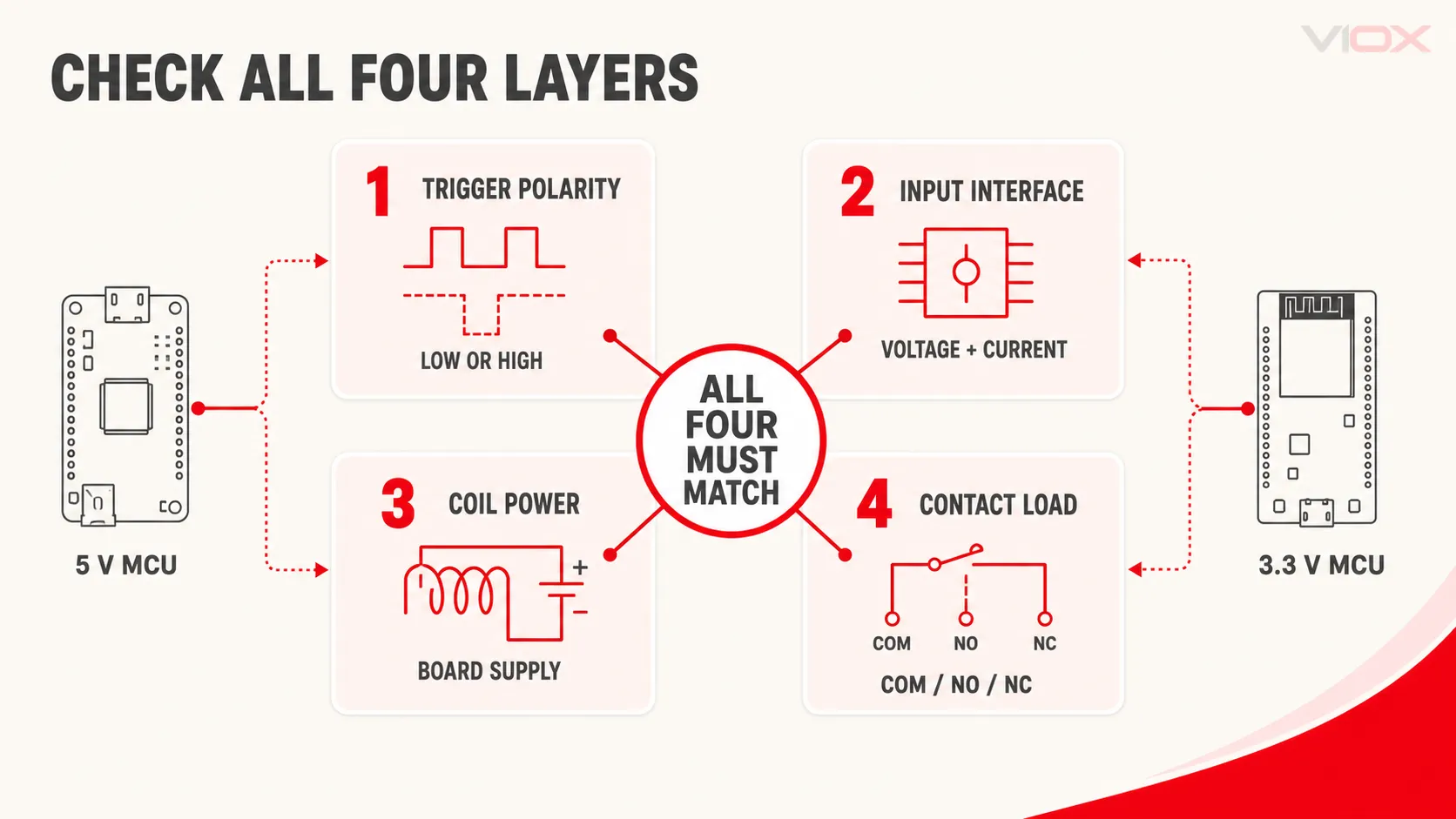

Wybór odpowiedniego modułu przekaźnikowego
Kupując moduły przekaźnikowe, sprawdź:
Dla Arduino Uno / Mega (5V):
- Napięcie robocze: 5V DC
- Napięcie wyzwalania: kompatybilne z 5V
- Prąd wyzwalania: <15mA (piny Arduino dostarczają max 20-40mA)
- Izolacja transoptorowa: Tak (PC817 lub podobny)
Dla ESP32 / ESP8266 (3.3V):
- Napięcie robocze: 5V DC (dla zasilania cewki przekaźnika)
- Napięcie wyzwalania: kompatybilne z 3.3V LUB tryb wyzwalania niskim poziomem
- Prąd wyzwalania: <12mA (piny ESP32 dostarczają max 12mA)
- Izolacja transoptorem: Wymagana
- Oddzielne VCC/JD-VCC: Preferowane
Specyfikacje ogólne:
- Obciążalność styków: 10A @ 250VAC lub 10A @ 30VDC (typowo)
- Liczba kanałów: 1, 2, 4, 8 (w zależności od potrzeb)
- Montaż: Zaciski śrubowe dla łatwego podłączenia przewodów
- Wskaźniki: LED dla zasilania i stanu przekaźnika
