Wprowadzenie
Podczas przeglądania specyfikacji elektrycznych lub zakupów rozdzielnic, prawdopodobnie spotkałeś się ze skrótami MCB i MLO – a jeśli nie jesteś pewien, która konfiguracja jest wymagana dla Twojego projektu, nie jesteś sam. Wybór między rozdzielnicami z wyłącznikiem głównym (MCB) a rozdzielnicami tylko z zaciskami głównymi (MLO) jest jednym z najczęstszych źródeł zamieszania dla elektryków, inżynierów konsultantów i kierowników obiektów.
Różnica jest fundamentalna: rozdzielnica MCB zawiera integralny wyłącznik główny, który chroni całą rozdzielnicę, podczas gdy rozdzielnica MLO łączy się bezpośrednio z zaciskami zasilającymi i polega na urządzeniu nadprądowym znajdującym się powyżej w torze zasilania w celu zapewnienia ochrony. Zgodnie z danymi branżowymi, rozdzielnice MCB mogą kosztować od 30% do 100% więcej niż równoważne jednostki MLO, co sprawia, że decyzja o wyborze jest krytyczna dla budżetów projektów – ale tylko wtedy, gdy MLO jest zgodne z przepisami dla Twojego zastosowania.
Ten przewodnik zawiera kompleksowe porównanie techniczne rozdzielnic MCB i MLO, prowadząc Cię przez wymagania NEC Artykuł 408, praktyczne kryteria wyboru i rzeczywiste scenariusze zastosowań.
Co to jest rozdzielnica?
Rozdzielnica jest elementem systemu zasilania elektrycznego, który dzieli dopływ energii elektrycznej na obwody podrzędne, zapewniając jednocześnie bezpiecznik ochronny lub wyłącznik dla każdego obwodu we wspólnej obudowie. Zgodnie z NEC Artykuł 408.1, rozdzielnica jest definiowana jako pojedynczy panel lub grupa paneli przeznaczonych do montażu w formie pojedynczego panelu, zawierającego szyny i automatyczne urządzenia nadprądowe.
Rozdzielnice służą jako centra dystrybucji – pobierają energię z większego źródła (przyłącze, transformator lub rozdzielnica nadrzędna) i rozprowadzają ją do wielu obwodów odgałęzionych, które zasilają oświetlenie, gniazda, urządzenia i inne obciążenia w całym budynku. Typowe obiekty wykorzystują rozdzielnice ułożone hierarchicznie: główna rozdzielnica zasilająca zasila wiele podrozdzielnic rozmieszczonych w całym obiekcie.
Rozdzielnice są klasyfikowane według obciążalności prądowej szyn (zwykle 100A, 225A, 400A, 600A lub więcej), napięcia (120/208V, 277/480V, itp.) i liczby pozycji obwodów. Muszą być zgodne z UL 67 (Standard dla rozdzielnic) i spełniać wszystkie obowiązujące wymagania NEC dotyczące ochrony nadprądowej, uziemienia i dostępności.

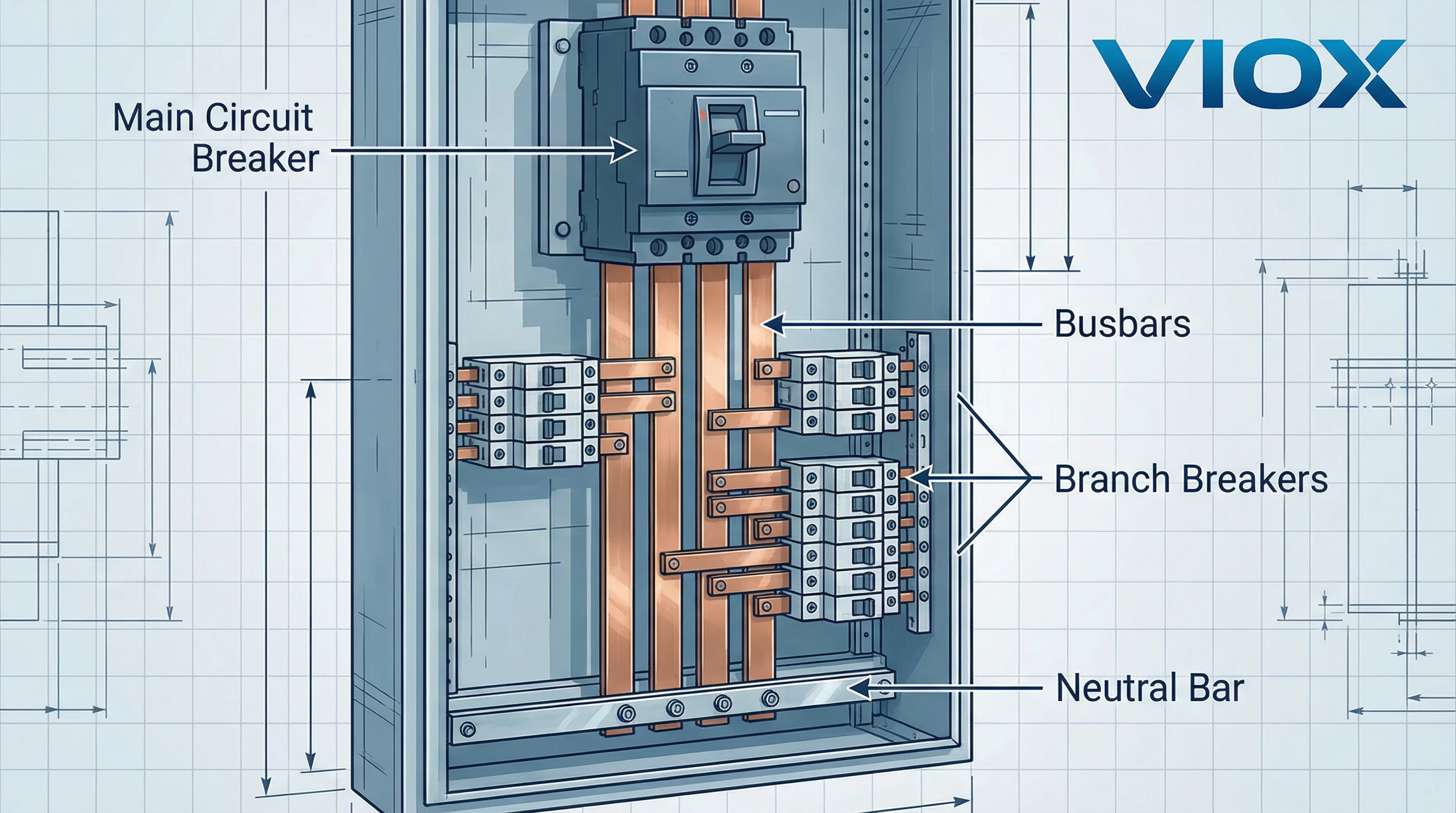

Rozdzielnice MCB: Konstrukcja z wyłącznikiem głównym
Rozdzielnica MCB zawiera wyłącznik główny jako część zespołu rozdzielnicy. Przewody zasilające doprowadzane są bezpośrednio do zacisków wejściowych tego wyłącznika głównego, który następnie zasila wewnętrzne szyny zbiorcze rozdzielnicy. Wyłączniki obwodów odgałęzionych są podłączone do tych szyn zbiorczych w celu ochrony i sterowania poszczególnymi obwodami.
Wyłącznik główny pełni dwie krytyczne funkcje: zapewnia ochronę nadprądową dla całej rozdzielnicy zgodnie z NEC 408.36 i działa jako środek odłączający, umożliwiając odłączenie zasilania całej rozdzielnicy w celu przeprowadzenia konserwacji lub awaryjnego wyłączenia bez dostępu do urządzenia nadrzędnego.
Architektura techniczna:
Wyłącznik główny jest zazwyczaj wyłącznikiem kompaktowym (MCCB) dobranym tak, aby odpowiadał lub przekraczał obliczone obciążenie zgodnie z NEC Artykuł 220. Na przykład, rozdzielnica MCB 225A zawiera wyłącznik główny 225A chroniący szynę zbiorczą o prądzie znamionowym 225A. Wyłącznik musi mieć zdolność wyłączania wystarczającą dla dostępnego prądu zwarciowego (zwykle 10kA, 14kA, 22kA lub więcej).
Względy bezpieczeństwa:
Nawet gdy wyłącznik główny jest WYŁĄCZONY, zaciski wejściowe pozostają pod napięciem. Bezpieczna praca wewnątrz rozdzielnicy MCB wymaga odpowiednich procedur blokowania/oznakowania (LOTO) w źródle nadrzędnym.

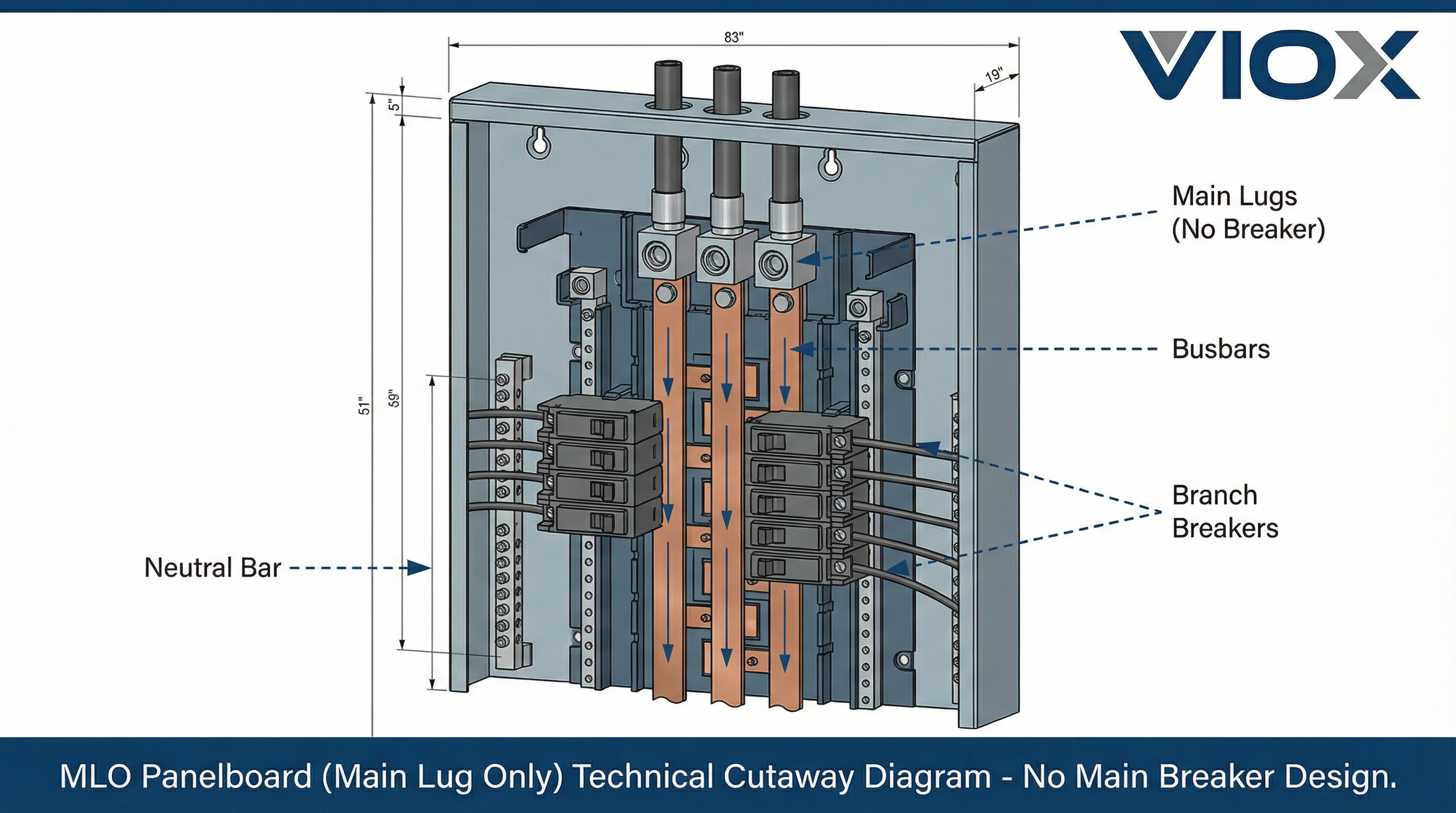

Rozdzielnice MLO: Konstrukcja tylko z zaciskami głównymi
Rozdzielnica MLO nie zawiera wyłącznika głównego. Zamiast tego, przewody zasilające doprowadzane są bezpośrednio do zacisków, które łączą się z szynami zbiorczymi rozdzielnicy.
Ponieważ rozdzielnica MLO nie ma integralnej ochrony nadprądowej, NEC 408.36 wymaga ochrony nadprądowej po stronie zasilania – czyli powyżej rozdzielnicy. To nadrzędne urządzenie zabezpieczające przed przetężeniem (OCPD) musi mieć prąd znamionowy, który nie przekracza prądu znamionowego rozdzielnicy MLO. Typowa ochrona nadrzędna obejmuje wyłącznik zasilający w innej rozdzielnicy, rozłącznik bezpiecznikowy lub wyłącznik w rozdzielnicy.
Architektura techniczna:
Rozdzielnice MLO są mechanicznie prostsze niż rozdzielnice MCB. Zaciski główne łączą przewody wejściowe z wewnętrznymi szynami zbiorczymi, a wyłączniki obwodów odgałęzionych łączą się z tymi szynami. Brak wyłącznika głównego zmniejsza fizyczny rozmiar, wagę i koszt rozdzielnicy.
Implikacje operacyjne:
Aby całkowicie odłączyć zasilanie rozdzielnicy MLO, należy otworzyć nadrzędny OCPD. Jeśli wyłącznik nadrzędny znajduje się daleko od rozdzielnicy MLO, konserwacja staje się bardziej złożona. NEC 240.24(A) podkreśla, że urządzenia nadprądowe muszą być “łatwo dostępne”.”
Kluczowe różnice: Porównanie MCB i MLO
Zrozumienie technicznych i operacyjnych różnic między rozdzielnicami MCB i MLO jest niezbędne dla dokładności specyfikacji i zgodności z przepisami:
| Cecha | Rozdzielnica MCB | Rozdzielnica MLO |
|---|---|---|
| Ochrona przed przeciążeniem prądowym | Integralny wyłącznik główny wewnątrz rozdzielnicy | Nadrzędny OCPD (wyłącznik zasilający lub rozłącznik bezpiecznikowy) |
| Środek odłączający | Wyłącznik główny zapewnia lokalne odłączenie | Brak lokalnego odłączenia; należy użyć urządzenia nadrzędnego |
| Zgodność z NEC 408.36 | Zasadniczo zgodna; wyłącznik główny chroni rozdzielnicę | Wymaga ochrony nadrzędnej o prądzie znamionowym ≤ prąd znamionowy rozdzielnicy |
| Typowe Zastosowanie | Główne przyłącze, uzwojenia wtórne transformatora, odległe lokalizacje | Podrozdzielnice, dystrybucja w dół, projekty wrażliwe na koszty |
| Fizyczny Rozmiar | Większa; zawiera obudowę wyłącznika głównego | Mniejsza; nie wymaga miejsca na wyłącznik główny |
| Koszt | 30–100% droższa niż równoważna MLO | Niższy koszt; brak kosztów wyłącznika głównego |
| Dostęp konserwacyjny | Lokalne odłączenie upraszcza procedury LOTO | Wymaga dostępu do nadrzędnego OCPD (może być zdalny) |
| Użycie jako urządzenie przyłączeniowe | Dozwolone dla przyłącza (częste zastosowanie) | Ograniczone użycie jako urządzenie przyłączeniowe zgodnie z NEC 2020+ |
Znamionowa zdolność zwarciowa (SCCR):
Każda rozdzielnica musi mieć zdolność zwarciową (SCCR) równą lub większą niż dostępny prąd zwarciowy w punkcie jej instalacji. VIOX Electric przeprowadza rygorystyczne testy zwarciowe zgodnie z UL 67, aby zapewnić, że nasze rozdzielnice spełniają lub przekraczają wymagania SCCR dla zastosowań komercyjnych i przemysłowych, z wartościami znamionowymi od 10kA do 65kA lub wyższymi.
Kiedy wybrać rozdzielnice MCB
Niektóre zastosowania i wymagania NEC nakazują lub zdecydowanie preferują rozdzielnice MCB:
- 1. Urządzenie przyłączeniowe: Gdy rozdzielnica służy jako główny wyłącznik przyłączeniowy dla budynku, zazwyczaj wymagana jest rozdzielnica MCB. NEC 230.70 nakazuje łatwo dostępny środek odłączający przyłącze.
- 2. Ochrona uzwojenia wtórnego transformatora: Gdy rozdzielnica jest zasilana z uzwojenia wtórnego transformatora, NEC 408.36(B) i 240.21(C) regulują ochronę. Istnieją wyjątki zgodnie z “zasadami odgałęzień” (zasady 10-stopowe i 25-stopowe), ale jeśli przewody przekraczają te limity, wymagana jest rozdzielnica MCB.
- 3. Oddzielne budynki lub konstrukcje: NEC Artykuł 225.31 wymaga środka odłączającego dla zasilaczy zasilających oddzielne budynki. Rozdzielnica MCB służy dwóm celom: wymagany środek odłączający i rozdzielnica.
- 4. Odległe lokalizacje: W dużych obiektach – zakładach produkcyjnych, magazynach, szpitalach – instalowanie rozdzielnic MCB w odległych lokalizacjach zapewnia lokalne środki odłączające do celów konserwacji i awaryjnych.
- 5. Infrastruktura krytyczna: Szpitale, obiekty reagowania kryzysowego i infrastruktura krytyczna wykorzystują rozdzielnice MCB, aby zapewnić jasną, natychmiastową możliwość wyłączenia.
Kiedy wybrać rozdzielnice MLO
Rozdzielnice MLO oferują znaczne korzyści w zastosowaniach, w których przepisy dopuszczają ich użycie:
- 1. Zastosowania paneli podrzędnych: Najczęstszym zastosowaniem paneli rozdzielczych MLO jest funkcja paneli podrzędnych zasilanych z głównej tablicy rozdzielczej. Wyłącznik zasilający w panelu głównym zapewnia ochronę nadprądową zarówno dla zasilania, jak i podrzędnego panelu MLO – w pełni zgodne z NEC i ekonomiczne rozwiązanie.
- 2. Projekty wrażliwe na koszty: Tam, gdzie NEC dopuszcza panele MLO, oszczędności kosztów w porównaniu z jednostkami MCB są znaczne. W przypadku dużych projektów z dziesiątkami paneli podrzędnych, wybór MLO dla odpowiednich lokalizacji może zaoszczędzić od 50 000 do 100 000 USD lub więcej na kosztach sprzętu.
- 3. Instalacje o ograniczonej przestrzeni: Panele MLO są fizycznie mniejsze i lżejsze niż równoważne panele MCB – co jest cenne w projektach modernizacyjnych lub instalacjach z ograniczoną przestrzenią na ścianie.
- 4. Dostępny z łatwością nadrzędny OCPD: Jeśli wyłącznik nadrzędny jest w zasięgu wzroku (widoczny i w odległości do 50 stóp) lub łatwo dostępny z lokalizacji panelu, operacyjna wada braku lokalnego odłączenia jest minimalna.
Kiedy MLO NIE jest odpowiednie:
- Urządzenia wejściowe zasilania (używaj MCB, chyba że mają zastosowanie określone wyjątki NEC 2020)
- Zasilane bezpośrednio z uzwojenia wtórnego transformatora bez kwalifikowania się do wyjątków reguły odczepu
- Znajdujące się w odległości większej niż 25 stóp od nadrzędnego OCPD lub tam, gdzie urządzenie nadrzędne nie jest łatwo dostępne
- Lokalne odłączenie wymagane przez obowiązujące przepisy lub procedury bezpieczeństwa obiektu
Wytyczne dotyczące doboru i doboru rozmiaru
Wybór odpowiedniej tablicy rozdzielczej wymaga systematycznej oceny:
Krok 1: Oblicz wymagania dotyczące obciążenia
Użyj artykułu 220 NEC, aby obliczyć całkowite podłączone i wymagane obciążenie. Uwzględnij obciążenia ciągłe (działające przez ponad 3 godziny) przy 125% zgodnie z NEC 210.20.
Krok 2: Określ wymagania
Określ, czy aplikacja wymaga MCB:
- Urządzenie wejściowe zasilania? (zazwyczaj wymagane MCB)
- Zasilane z uzwojenia wtórnego transformatora? (Sprawdź zgodność z regułą odczepu)
- Oddzielny budynek/konstrukcja? (MCB wymagane zgodnie z NEC 225.31–225.32)
- Ochrona nadrzędna łatwo dostępna i skoordynowana? (Jeśli tak, MLO może być dozwolone)
Krok 3: Oceń potrzeby operacyjne
Weź pod uwagę dostęp do konserwacji, wielkość obiektu, przyszłą rozbudowę i wymagania dotyczące infrastruktury krytycznej.
Krok 4: Oceń ograniczenia kosztów i przestrzeni
Jeśli MLO jest zgodne z przepisami i operacyjnie akceptowalne, oblicz oszczędności kosztów (zazwyczaj 30–100%).
Przykładowa matryca wyboru:
| Zastosowanie | Zalecany typ | Kluczowy powód |
|---|---|---|
| Główne wejście zasilania budynku | MCB | Wymaganie odłączenia NEC 230.70 |
| Uzwojenie wtórne transformatora (ponad 10 stóp od transformatora) | MCB | Ochrona wtórna NEC 240.21(C) |
| Panel podrzędny zasilany z głównej tablicy rozdzielczej | MLO | Oszczędność kosztów; wyłącznik nadrzędny zapewnia ochronę |
| Zasilanie oddzielnego budynku | MCB | Wymaganie odłączenia NEC 225.31 |
| Panel podłogowy w tej samej szafie co główny pion | MLO | Dostępny nadrzędny; opłacalny |
| Zdalny panel magazynowy (ponad 200 stóp od głównego) | MCB | Wygoda operacyjna; lokalne odłączenie |
| Panel intensywnej terapii szpitalnej | MCB | Bezpieczeństwo życia; natychmiastowe lokalne odłączenie |
| Panel podrzędny modernizacji biura najemcy | MLO | Opłacalny; zasilany z panelu MCB budynku |
Rekomendacja produktu VIOX:
VIOX Electric produkuje zarówno tablice rozdzielcze MCB, jak i MLO do zastosowań komercyjnych i przemysłowych. Nasze panele MCB charakteryzują się wyłącznikami głównymi o wysokiej zdolności wyłączania (do 65 kA), prądami znamionowymi szyn zbiorczych od 100 A do 1200 A i konfiguracjami 3-fazowymi dla systemów 208 V, 480 V i 600 V. Panele MLO oferują tę samą solidną konstrukcję szyn zbiorczych i elastyczność obwodów odgałęzionych bez wyłącznika głównego, zapewniając oszczędność kosztów od 35 do 50% w odpowiednich zastosowaniach. Wszystkie tablice rozdzielcze VIOX są zgodne z UL 67, spełniają wymagania NEC i zawierają fabrycznie zainstalowane listwy uziemiające i neutralne, szyny zbiorcze miedziane i kompleksowe katalogi obwodów.
Wnioski
Wybór między tablicami rozdzielczymi MCB i MLO nigdy nie jest arbitralny – jest to decyzja techniczna podyktowana wymaganiami NEC, specyfiką zastosowania, potrzebami operacyjnymi i względami kosztowymi. Tablice rozdzielcze MCB zapewniają integralną ochronę nadprądową i lokalne środki odłączania, co czyni je domyślnym wyborem dla urządzeń wejściowych zasilania, instalacji wtórnych transformatorów, zasilania oddzielnych budynków i infrastruktury krytycznej. Tablice rozdzielcze MLO oferują znaczne oszczędności kosztów i przestrzeni w zastosowaniach paneli podrzędnych, gdzie ochrona nadprądowa nadrzędna jest odpowiednio skoordynowana i łatwo dostępna.
VIOX Electric rozumie, że decyzje dotyczące dystrybucji energii elektrycznej wpływają na bezpieczeństwo, zgodność z przepisami i budżety projektów na dziesięciolecia. Nasze tablice rozdzielcze MCB i MLO są zaprojektowane tak, aby spełniały lub przekraczały wymagania UL 67 i NEC, charakteryzują się wysokiej jakości konstrukcją szyn zbiorczych miedzianych, solidnymi prądami zwarciowymi i kompleksowym oznakowaniem ułatwiającym instalację i kontrolę. Niezależnie od tego, czy potrzebujesz panelu MCB 225 A do ochrony wtórnej transformatora, panelu podrzędnego MLO 800 A do rozbudowy magazynu, czy kompletnego skoordynowanego systemu tablic rozdzielczych dla nowego obiektu, VIOX zapewnia specyfikacje techniczne, dokumentację zgodności i wsparcie inżynieryjne, aby zapewnić sukces Twojego projektu.
Gotowy do określenia odpowiedniej konfiguracji tablicy rozdzielczej dla następnego projektu? Skontaktuj się z VIOX Zespół techniczny Electric ds. pomocy w doborze, analizy prądu zwarciowego, niestandardowych konfiguracji i szczegółowej dokumentacji zgłoszeniowej. Zbudujmy infrastrukturę elektryczną, która jest zgodna z przepisami, opłacalna i zaprojektowana z myślą o długoterminowej niezawodności.
