သင်၏ circuit breaker အတွက် မှန်ကန်သော ဝါယာကြိုးအရွယ်အစားကို ရွေးချယ်ခြင်းသည် စည်းမျဉ်းစည်းကမ်းများနှင့် ကိုက်ညီရန်သာမက လျှပ်စစ်မီးလောင်မှုများ၊ စက်ပစ္စည်းပျက်စီးမှုများနှင့် ကုန်ကျစရိတ်ကြီးမားသော ရပ်ဆိုင်းချိန်များကို ကာကွယ်ရန်လည်းဖြစ်သည်။ ဝါယာကြိုးအရွယ်အစားနှင့် breaker amperage အကြားဆက်စပ်မှုသည် လူနေအိမ်သုံး panel များမှ စက်မှု switchgear များအထိ တပ်ဆင်မှုတိုင်းတွင် လျှပ်စစ်ဘေးကင်းရေး၏ အခြေခံအုတ်မြစ်ဖြစ်သည်။ ဤလမ်းညွှန်သည် လျှပ်စစ်အင်ဂျင်နီယာများနှင့် panel တည်ဆောက်သူများ ဘေးကင်းပြီး ယုံကြည်စိတ်ချရသော စနစ်များကို ဒီဇိုင်းထုတ်ရန် လိုအပ်သော တိကျသော အရွယ်အစားဇယားများ၊ NEC လိုက်နာမှုဆိုင်ရာ မဟာဗျူဟာများနှင့် ညှိနှိုင်းမှုဆိုင်ရာ အခြေခံမူများကို ပေးပါသည်။.
သော့ထုတ်ယူမှုများ
- ဝါယာကြိုး gauge သည် circuit breaker rating နှင့် အမြဲတမ်း ကိုက်ညီရမည် သို့မဟုတ် ကျော်လွန်ရမည်—20A breaker သည် အနည်းဆုံး 12 AWG ကြေးနီဝါယာကြိုး လိုအပ်ပြီး 15A breaker သည် အနည်းဆုံး 14 AWG လိုအပ်သည်
- 80% စည်းမျဉ်းသည် စဉ်ဆက်မပြတ်ဝန်များနှင့် သက်ဆိုင်သည်: အနှောက်အယှက်ဖြစ်စေသော ခရီးစဉ်များနှင့် အပူဖိစီးမှုကို ကာကွယ်ရန် စဉ်ဆက်မပြတ် လျှပ်စီးကြောင်း၏ 125% တွင် အရွယ်အစား breakers များ
- အပူချိန်နှင့် conduit ဖြည့် derating အချက်များ စံဇယားများက အကြံပြုထားသည်ထက် ပိုကြီးသော conductors များ လိုအပ်သော 20-50% ဖြင့် ဝါယာကြိုး ampacity ကို လျှော့ချနိုင်သည်။
- NEC Article 240.4(D) သည် အများဆုံး overcurrent protection ကို ကန့်သတ်ထားသည် သေးငယ်သော conductors များအတွက်- 14 AWG အတွက် 15A၊ 12 AWG အတွက် 20A နှင့် 10 AWG ကြေးနီဝါယာကြိုးအတွက် 30A
- Selective coordination သည် ဂရုတစိုက် breaker အရွယ်အစား လိုအပ်သည်—upstream breakers များသည် cascading ခရီးစဉ်များမပါဘဲ ချို့ယွင်းချက်များကို သီးခြားခွဲထုတ်ရန် downstream devices များထက် သိသိသာသာ မြင့်မားစွာ အဆင့်သတ်မှတ်ရမည်

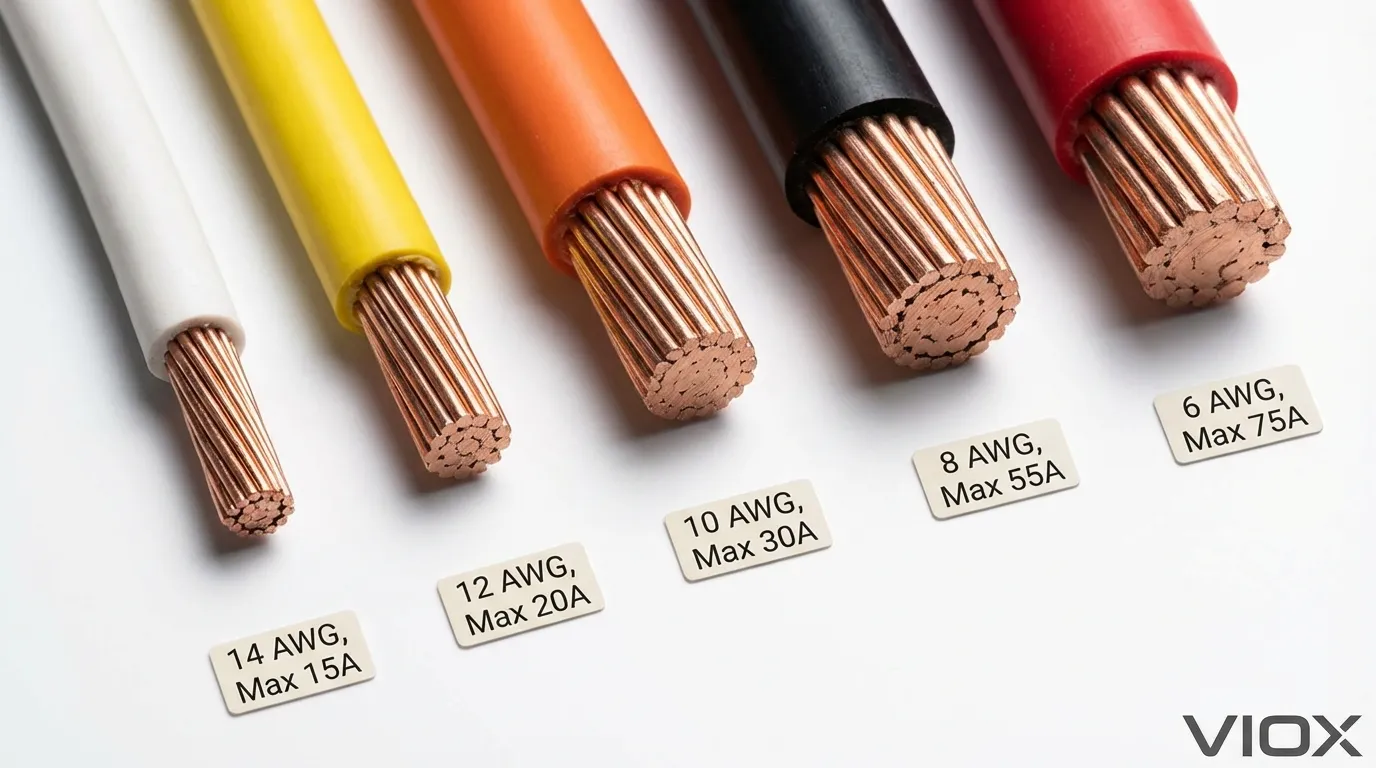

ဝါယာကြိုး Gauge နှင့် Ampacity အခြေခံများကို နားလည်ခြင်း
ဝါယာကြိုး gauge သည် မြောက်အမေရိကအသုံးချပရိုဂရမ်အများစုအတွက် American Wire Gauge (AWG) စနစ်တွင် တိုင်းတာသည့် လျှပ်စစ် conductor ၏ ရုပ်ပိုင်းဆိုင်ရာအချင်းကို ရည်ညွှန်းသည်။ AWG စနစ်သည် ပြောင်းပြန်အလုပ်လုပ်သည်—သေးငယ်သောနံပါတ်များသည် ပိုကြီးသောဝါယာကြိုးအချင်းများနှင့် မြင့်မားသော လက်ရှိသယ်ဆောင်နိုင်စွမ်းကို ညွှန်ပြသည်။ ဥပမာအားဖြင့်၊ 10 AWG ဝါယာကြိုးသည် 14 AWG ဝါယာကြိုးထက် ပိုကြီးသောအချင်းရှိပြီး လက်ရှိကို ပိုမိုလုံခြုံစွာ သယ်ဆောင်နိုင်သည်။.
Ampacity သည် conductor တစ်ခုသည် ၎င်း၏အပူချိန်အဆင့်သတ်မှတ်ချက်ထက် မကျော်လွန်ဘဲ သယ်ဆောင်နိုင်သည့် အများဆုံးစဉ်ဆက်မပြတ်လျှပ်စီးကြောင်းကို သတ်မှတ်သည်။ ဤအရေးကြီးသော parameter သည် conductor material (ကြေးနီနှင့် အလူမီနီယမ်)၊ insulation အမျိုးအစား (THHN, THWN, XHHW), installation method (conduit, cable tray, free air), ambient temperature နှင့် စုစည်းထားသော လက်ရှိသယ်ဆောင်သည့် conductors အရေအတွက် အပါအဝင် အချက်များစွာပေါ်တွင် မူတည်ပါသည်။.
National Electrical Code (NEC) Table 310.16 သည် စံအခြေအနေများအောက်တွင် ကြေးနီနှင့် အလူမီနီယမ် conductors များအတွက် အခြေခံ ampacity တန်ဖိုးများကို ပေးသည်- raceway သို့မဟုတ် cable တွင် လက်ရှိသယ်ဆောင်သည့် conductors သုံးခု သို့မဟုတ် ထို့ထက်နည်းသော၊ 30°C (86°F) ambient temperature နှင့် သီးခြား insulation ratings များ။ သို့သော် လက်တွေ့ကမ္ဘာရှိ တပ်ဆင်မှုများသည် ဤစံပြအခြေအနေများနှင့် မကိုက်ညီသောကြောင့် အင်ဂျင်နီယာများသည် ထိရောက်သော ampacity ကို လျှော့ချပေးသည့် ပြုပြင်မှုနှင့် ချိန်ညှိမှုအချက်များကို အသုံးပြုရန် လိုအပ်ပါသည်။.
ဤအခြေခံများကို နားလည်ခြင်းသည် လျှပ်စစ်ဒီဇိုင်းတွင် အန္တရာယ်အရှိဆုံးအမှားကို ကာကွယ်ပေးသည်- ဝါယာကြိုး၏ ampacity ထက် မြင့်မားသော circuit breaker ကို တပ်ဆင်ခြင်း။ ဤဖွဲ့စည်းပုံသည် ဝါယာကြိုးကို အပူလွန်ကဲစေပြီး breaker ခရီးမထွက်မီ မီးလောင်နိုင်ခြေရှိပြီး ပြင်းထန်သော မီးဘေးအန္တရာယ်ကို ဖန်တီးပေးသည်။ circuit breaker သည် ချိတ်ဆက်ထားသော load ကိုမဟုတ်ဘဲ ဝါယာကြိုးကို ကာကွယ်ရန် အဓိကအားဖြင့် တည်ရှိသည်။.

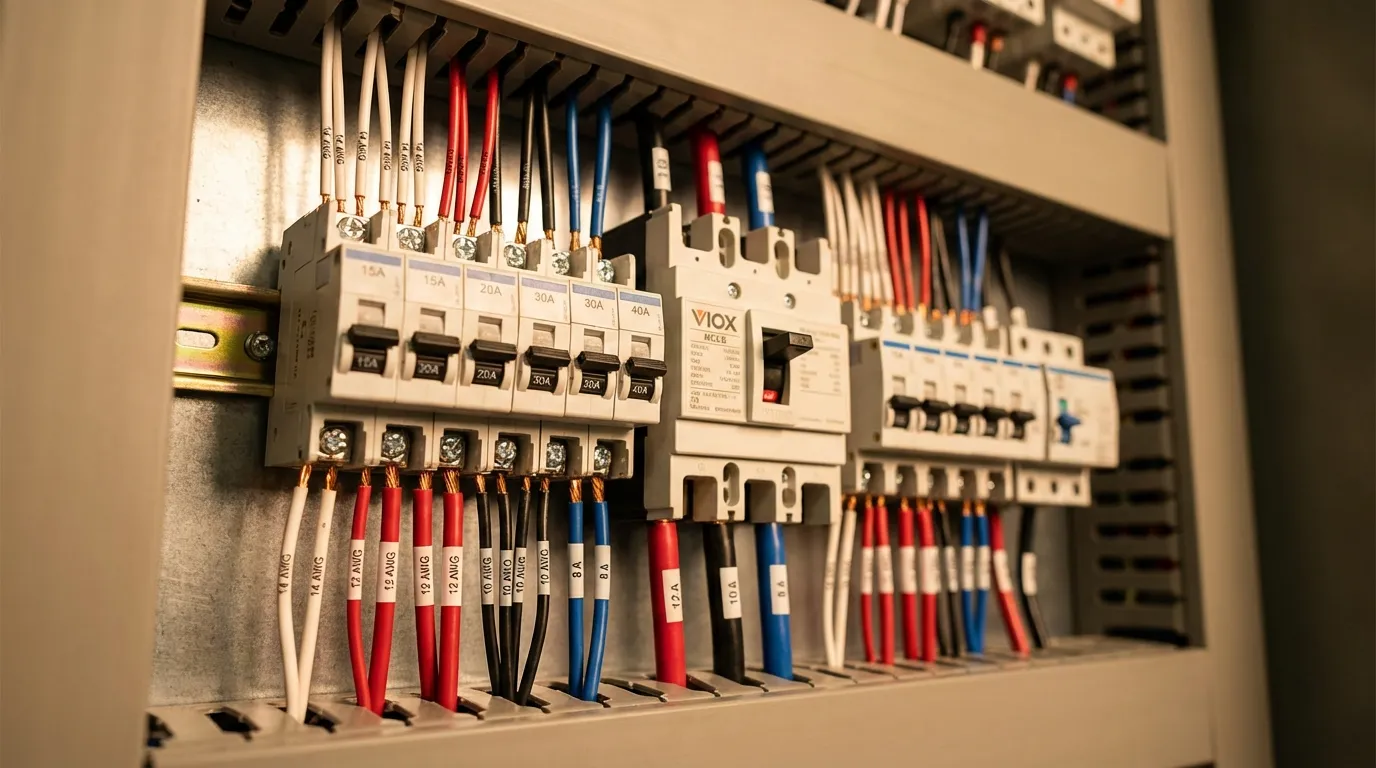

စံဝါယာကြိုး Gauge မှ Breaker Amperage ဇယား
အောက်ပါပြည့်စုံသောဇယားသည် စီးပွားဖြစ်နှင့်စက်မှုလုပ်ငန်းသုံးပရိုဂရမ်များတွင် အသုံးအများဆုံးသတ်မှတ်ချက်ဖြစ်သော 75°C insulation (THHN/THWN) ပါသော ကြေးနီ conductors များအတွက် circuit breaker ratings များနှင့် ဝါယာကြိုးအရွယ်အစားများ၏ မှန်ကန်သောတွဲဖက်မှုကိုပြသသည်။ ဤတန်ဖိုးများသည် NEC 2020 လိုအပ်ချက်များနှင့် ကိုက်ညီပြီး စံတပ်ဆင်မှုအခြေအနေများကို ယူဆပါသည်။.
| ကြိုးအရွယ်အစား (AWG) | 75°C တွင် Ampacity | အများဆုံး ဘရိတ်ကာ အရွယ်အစား | ပံုမွန္အသံုးခ်ျခင္း | Voltage Drop ထည့်သွင်းစဉ်းစားခြင်း |
|---|---|---|---|---|
| 14 AWG | 20A | 15A | မီးချောင်းများ၊ receptacles | 15A အတွက် အများဆုံး 50 ပေ |
| 12 AWG | 25A | 20A | အထွေထွေ receptacles၊ အိမ်သုံးပစ္စည်းငယ်များ | 20A အတွက် အများဆုံး 60 ပေ |
| 10 AWG | 35A | 30A | လျှပ်စစ်ရေနွေးပေးစက်များ၊ အိမ်သုံးပစ္စည်းကြီးများ | 30A အတွက် အများဆုံး 64 ပေ |
| 8 AWG | 50A | 40A | လျှပ်စစ်အကွာအဝေးများ၊ HVAC ယူနစ်ကြီးများ | 40A အတွက် အများဆုံး 80 ပေ |
| 6 AWG | 65A | 60A | လျှပ်စစ်မီးဖိုများ၊ sub-panels | 60A အတွက် အများဆုံး 100 ပေ |
| 4 AWG | 85A | 70A | စီးပွားဖြစ်ပစ္စည်းကြီးများ | 70A အတွက် အများဆုံး 130 ပေ |
| 3 AWG | 100A | 90A | Service entrance conductors | 90A အတွက် အများဆုံး 150 ပေ |
| 2 AWG | 115A | 100A | Main panels၊ မော်တာကြီးများ | 100A အတွက် အများဆုံး 170 ပေ |
| 1 AWG | 130A | 110A | စက်မှုလုပ်ငန်းသုံး feeder များ | 110A အတွက် အများဆုံး 190 ပေ |
| 1/0 AWG | 150A | 125A | Service entrance၊ sub-panels ကြီးများ | 125A အတွက် အများဆုံး 215 ပေ |
| 2/0 AWG | 175A | 150A | စီးပွားဖြစ် service entrance | 150A အတွက် အများဆုံး 240 ပေ |
| 3/0 AWG | 200A | 175A | စက်မှုဖြန့်ဖြူးရေး | 175A အတွက် အများဆုံး 270 ပေ |
| 4/0 AWG | 230A | 200A | Main service conductors | 200A အတွက် အများဆုံး 300 ပေ |
အရေးကြီးမှတ်ချက်များ:
- အများဆုံး breaker အရွယ်အစားများသည် 10 AWG နှင့် သေးငယ်သော conductors များအတွက် NEC 240.4(D) ကန့်သတ်ချက်များကို ထင်ဟပ်စေသည်
- Voltage drop ထည့်သွင်းစဉ်းစားမှုများသည် 3% အများဆုံး drop ပါသော 120V single-phase circuits များကို ယူဆသည်
- အလူမီနီယမ် conductors များအတွက်၊ တူညီသော ampacity အတွက် ဝါယာကြိုးအရွယ်အစားကို ခန့်မှန်းခြေအားဖြင့် နှစ်ခု AWG အရွယ်အစား တိုးမြှင့်ပါ
- ဤတန်ဖိုးများသည် 30°C ambient temperature တွင် conduit ရှိ ကြေးနီ conductors များအတွက် အကျုံးဝင်သည်
ဤဇယားသည် ဝါယာကြိုး gauge ကို circuit breaker amperage နှင့် ကိုက်ညီစေရန်အတွက် သင်၏အဓိကရည်ညွှန်းချက်အဖြစ် ဆောင်ရွက်သည်၊ သို့သော် ဒေသဆိုင်ရာ လျှပ်စစ်ကုဒ်များနှင့် သီးခြားတပ်ဆင်မှုအခြေအနေများနှင့် အမြဲတမ်းစစ်ဆေးပါ။ မော်တာကာကွယ်မှု applications များ, အတွက်၊ ရိုးရှင်းသော ampacity ကိုက်ညီမှုထက် ကျော်လွန်သော ထပ်လောင်းထည့်သွင်းစဉ်းစားမှုများ အကျုံးဝင်ပါသည်။.
စဉ်ဆက်မပြတ်ဝန်များအတွက် အရေးကြီးသော 80% စည်းမျဉ်း
NEC 80% စည်းမျဉ်းသည် circuit breaker အရွယ်အစားတွင် အလွဲသုံးစားအများဆုံးလိုအပ်ချက်များထဲမှ တစ်ခုကို ကိုယ်စားပြုသည်။ NEC 210.19(A) နှင့် 210.20(A) တွင် ကုဒ်သွင်းထားသော ဤစည်းမျဉ်းသည် circuit breakers များကို စဉ်ဆက်မပြတ်ဝန်များ၏ 125% တွင် အရွယ်အစားသတ်မှတ်ရမည်—သို့မဟုတ် ပြောင်းပြန်အားဖြင့် စဉ်ဆက်မပြတ်ဝန်များသည် breaker ၏ အဆင့်သတ်မှတ်ထားသော amperage ၏ 80% ထက် မကျော်လွန်ရပါ။.
စဉ်ဆက်မပြတ်ဝန်သည် အနှောက်အယှက်မရှိဘဲ သုံးနာရီ သို့မဟုတ် ထို့ထက်ပို၍ လည်ပတ်သည်။ အသုံးများသော ဥပမာများတွင် HVAC စနစ်များ၊ ရေခဲသေတ္တာပစ္စည်းများ၊ ဒေတာစင်တာပါဝါထောက်ပံ့မှုများနှင့် စက်မှုလုပ်ငန်းသုံးစက်များ ပါဝင်သည်။ 80% စည်းမျဉ်းသည် circuit breakers များသည် သက်တမ်းတိုတောင်းခြင်း သို့မဟုတ် အနှောက်အယှက်ဖြစ်စေသော ခရီးစဉ်များဖြစ်ပေါ်စေနိုင်သောကြောင့် ၎င်းတို့၏ အဆင့်သတ်မှတ်ထားသော စွမ်းရည်နှင့် နီးကပ်သော လက်ရှိကို သယ်ဆောင်သည့်အခါ အပူဖိစီးမှုကို ခံစားရသောကြောင့် တည်ရှိပါသည်။.
လက်တွေ့အသုံးချမှု ဥပမာ-
32 amperes ကို စဉ်ဆက်မပြတ်ဆွဲယူနေသော စီးပွားဖြစ် HVAC ယူနစ်တစ်ခုကို စဉ်းစားပါ။ တပ်ဆင်သူအများအပြားသည် 32A < 40A ဖြစ်သောကြောင့် 40A breaker သည် လုံလောက်သည်ဟု မှားယွင်းစွာ ယူဆကြသည်။ သို့သော် 80% စည်းမျဉ်းကို အသုံးပြုခြင်း-
- စဉ်ဆက်မပြတ်ဝန်- 32A
- လိုအပ်သော breaker စွမ်းရည်: 32A ÷ 0.80 = အနည်းဆုံး 40A
- 40A × 0.80 = 32A (အတိအကျ ကန့်သတ်ချက်တွင်) ဖြစ်သောကြောင့်၊ အကောင်းဆုံးအလေ့အကျင့်က နောက်ထပ် စံအရွယ်အစားကို အကြံပြုသည်
- မှန်ကန်သော breaker အရွယ်အစား: 45A သို့မဟုတ် 50A
- လိုအပ်သော ဝါယာကြိုး အရွယ်အစား: အနည်းဆုံး 8 AWG ကြေးနီ (75°C တွင် 50A ampacity)
ဤသတိထားသော ချဉ်းကပ်မှုသည် အပူပိုင်းအပိုပစ္စည်းကို ပေးစွမ်းပြီး၊ breaker အစိတ်အပိုင်းများပေါ်ရှိ ဖိအားကို လျှော့ချကာ စတင်ချိန်တွင် ခရီးထွက်ခြင်းကို တားဆီးပေးသည်။ လျှပ်စစ်ပြုပြင်ထိန်းသိမ်းရေး အစီအစဉ်များအတွက်, သင့်လျော်သော အရွယ်အစားရှိသော breaker များသည် ဝန်ဆောင်မှုခေါ်ဆိုမှုများကို လျှော့ချပေးပြီး စက်ပစ္စည်းသက်တမ်းကို တိုးမြှင့်ပေးသည်။.
80% စည်းမျဉ်းသည် “100% rated” အဖြစ် အထူးဖော်ပြထားသော breaker များနှင့် မသက်ဆိုင်ပါ။ ၎င်းတို့သည် ၎င်းတို့၏ အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းအပြည့်ကို ဆက်တိုက် သယ်ဆောင်နိုင်သည်။ သို့သော် ဤအထူးပြု breaker များသည် သိသိသာသာ ပိုမိုကုန်ကျပြီး တပ်ဆင်မှုအခြေအနေများ လိုအပ်သောကြောင့် စံအသုံးချမှုများတွင် အသုံးနည်းပါသည်။.

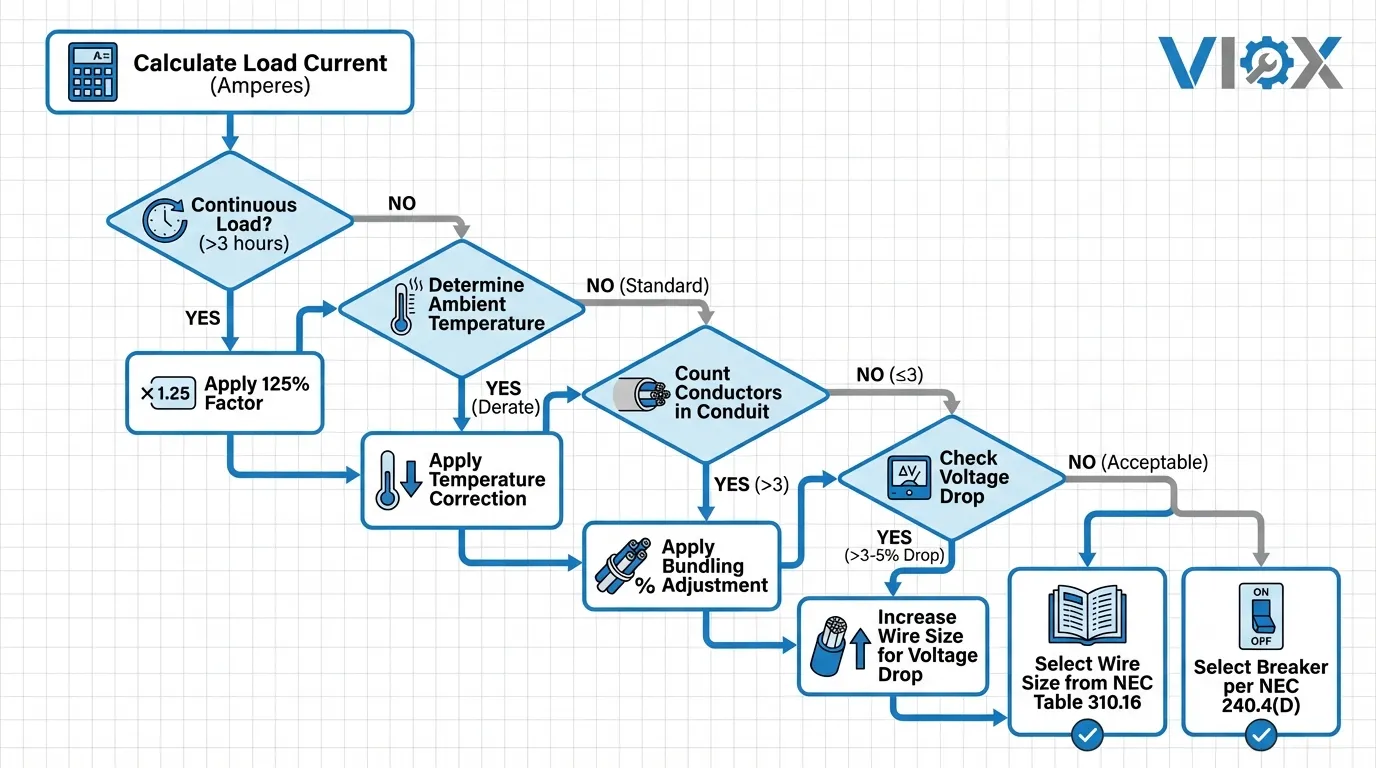

အပူချိန်နှင့် Conduit ဖြည့် Derating အချက်များ
စံ ampacity ဇယားများသည် လက်တွေ့တပ်ဆင်မှုများတွင် ရှားပါးသော စံပြအခြေအနေများကို ယူဆသည်။ အရေးကြီးသောအချက်နှစ်ချက်ဖြစ်သည့် ပတ်ဝန်းကျင်အပူချိန်နှင့် conductor စုစည်းခြင်းသည် ဝါယာကြိုး၏ ဘေးကင်းသော လျှပ်စီးကြောင်း သယ်ဆောင်နိုင်စွမ်းကို သိသိသာသာ လျှော့ချနိုင်ပြီး တစ်ခါတစ်ရံ 50% သို့မဟုတ် ထို့ထက်ပို၍ လျှော့ချနိုင်သည်။ ဤ derating အချက်များကို ထည့်သွင်းစဉ်းစားရန် ပျက်ကွက်ခြင်းသည် လျှပ်စစ်ဒီဇိုင်းတွင် အဖြစ်များသော်လည်း အန္တရာယ်ရှိသော လျစ်လျူရှုမှုတစ်ခုဖြစ်သည်။.
အပူချိန် ပြင်ဆင်ခြင်း အချက်များ
NEC ဇယား 310.15(B)(2)(a) သည် ပတ်ဝန်းကျင်အပူချိန်သည် စံ 30°C (86°F) အခြေခံလိုင်းထက် ကျော်လွန်သောအခါ အပူချိန်ပြင်ဆင်ခြင်း အချက်များကို ပေးပါသည်။ မြင့်မားသောအပူချိန်ပတ်ဝန်းကျင်များသည် ampacity ကို သိသိသာသာ လျှော့ချပေးသည်၊ အကြောင်းမှာ ဝါယာကြိုးသည် ၎င်း၏လျှပ်ကာအပူချိန်ကန့်သတ်ချက်သို့ မရောက်ရှိမီ အပူပိုင်းအပိုပစ္စည်းနည်းပါးသောကြောင့်ဖြစ်သည်။.
| ပတ်ဝန်းကျင် အပူချိန် | ပြင်ဆင်ခြင်း အချက် (75°C လျှပ်ကာ) | ပြင်ဆင်ခြင်း အချက် (90°C လျှပ်ကာ) |
|---|---|---|
| 30°C (86°F) | 1.00 | 1.00 |
| 40°C (104°F) | 0.88 | 0.91 |
| 50°C (122°F) | 0.75 | 0.82 |
| 60°C (140°F) | 0.58 | 0.71 |
| 70°C (158°F) | — | 0.58 |
ဥပမာ: 50°C ပတ်ဝန်းကျင်တွင် 75°C တွင် 35A အတွက် အဆင့်သတ်မှတ်ထားသော 10 AWG ကြေးနီ conductor တွင် 35A × 0.75 = 26.25A ၏ ချိန်ညှိထားသော ampacity ရှိသည်။ ၎င်းသည် လုံလောက်သော စွမ်းရည်ကို ထိန်းသိမ်းရန်အတွက် 8 AWG (50A × 0.75 = 37.5A) သို့ တိုးမြှင့်ရန် လိုအပ်သည်။.

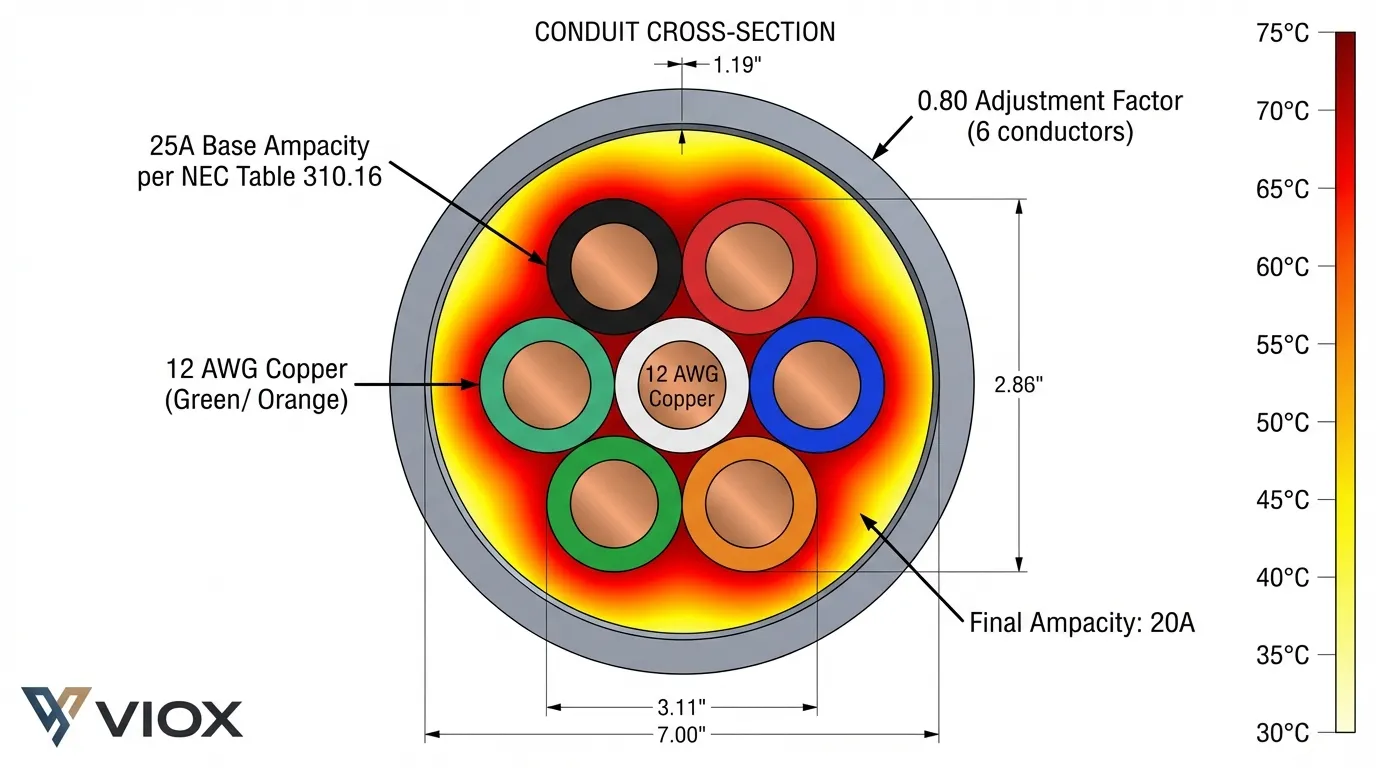

Conduit ဖြည့် ချိန်ညှိခြင်း အချက်များ
လက်ရှိသယ်ဆောင်သည့် conductor သုံးခုထက်ပို၍ တူညီသော raceway သို့မဟုတ် cable ကို သိမ်းပိုက်သောအခါ၊ အပြန်အလှန်အပူပေးခြင်းသည် conductor တစ်ခုစီ၏ ampacity ကို လျှော့ချပေးသည်။ NEC ဇယား 310.15(B)(3)(a) သည် conductor အရေအတွက်အပေါ် အခြေခံ၍ ချိန်ညှိခြင်း အချက်များကို သတ်မှတ်သည်။.
| Conductor အရေအတွက် | ချိန်ညှိခြင်းအချက် |
|---|---|
| 1-3 | 1.00 |
| 4-6 | 0.80 |
| 7-9 | 0.70 |
| 10-20 | 0.50 |
| 21-30 | 0.45 |
| 31-40 | 0.40 |
ပေါင်းစပ် Derating ဥပမာ-
စက်မှုထိန်းချုပ်မှု panel တပ်ဆင်မှုတစ်ခုသည် 45°C ပတ်ဝန်းကျင်တွင် တည်ရှိသော conduit တစ်ခုတည်းတွင် 12 AWG conductor ခြောက်ခု လိုအပ်သည်-
- အခြေခံ ampacity (12 AWG, 75°C): 25A
- အပူချိန် ပြင်ဆင်ခြင်း (45°C): 0.82
- Conduit ဖြည့် ချိန်ညှိခြင်း (conductor 6 ခု): 0.80
- ချိန်ညှိထားသော ampacity: 25A × 0.82 × 0.80 = 16.4A
- စံ 12 AWG ဝါယာကြိုးသည် ပုံမှန်အားဖြင့် 20A breaker များအတွက် လုံလောက်သော်လည်း ယခုအခါ အများဆုံး 15A ကိုသာ ထောက်ပံ့ပေးသည်
ဤဥပမာသည် အဘယ်ကြောင့် စက်မှုထိန်းချုပ်ရေး panel ဒီဇိုင်း ရိုးရှင်းသော ဇယားရှာဖွေမှုများထက် ကျော်လွန်၍ ဂရုတစိုက် ampacity တွက်ချက်မှုများ လိုအပ်သည်။ switchgear အသုံးချမှုများအတွက်, သင့်လျော်သော derating သည် အပူလွန်ကဲခြင်းကို တားဆီးပြီး စက်ပစ္စည်းသက်တမ်းကို တိုးမြှင့်ပေးသည်။.
NEC ဆောင်းပါး 240.4(D): သေးငယ်သော Conductor ကာကွယ်မှု ကန့်သတ်ချက်များ
NEC ဆောင်းပါး 240.4(D) သည် ဇယား 310.16 မှ ၎င်းတို့၏ ampacity အဆင့်သတ်မှတ်ချက်များနှင့် မသက်ဆိုင်ဘဲ သေးငယ်သော conductor များအတွက် အမြင့်ဆုံး overcurrent ကာကွယ်မှု ကန့်သတ်ချက်များကို ချမှတ်ထားသည်။ ဤအရေးကြီးသော ဘေးကင်းလုံခြုံရေး ပြဋ္ဌာန်းချက်သည် derating အချက်များသည် အခြားနည်းဖြင့် ခွင့်ပြုနိုင်သည့်တိုင် သေးငယ်သော ဝါယာကြိုး gauge များပေါ်တွင် breaker များကို အရွယ်အစားကြီးမားစွာ တပ်ဆင်ခြင်းမှ တားဆီးပေးသည်။.
စည်းမျဉ်းသည် ကြေးနီ conductor များအတွက် ဤအမြင့်ဆုံး breaker အရွယ်အစားများကို သတ်မှတ်သည်-
- 14 AWG: အများဆုံး 15A (14 AWG သည် 75°C တွင် 20A ampacity ရှိသော်လည်း)
- 12 AWG: အများဆုံး 20A (12 AWG သည် 75°C တွင် 25A ampacity ရှိသော်လည်း)
- 10 AWG: အများဆုံး 30A (10 AWG သည် 75°C တွင် 35A ampacity ရှိသော်လည်း)
ဤကန့်သတ်ချက်များသည် သေးငယ်သော conductor များတွင် အပူပိုင်းဒြပ်ထု အကန့်အသတ်ရှိပြီး ၎င်းတို့၏ တည်ငြိမ်သော ampacity ကန့်သတ်ချက်များသို့ မရောက်ရှိမီပင် ချို့ယွင်းသောအခြေအနေများအောက်တွင် လျင်မြန်စွာ အပူလွန်ကဲနိုင်သောကြောင့် တည်ရှိနေပါသည်။ စည်းမျဉ်းသည် လူနေအိမ်နှင့် အလင်းရောင်သုံး ကူးသန်းရောင်းဝယ်ရေး အသုံးချမှုများတွင် အသုံးအများဆုံး ဝါယာကြိုးအရွယ်အစားများအတွက် နောက်ထပ် ဘေးကင်းလုံခြုံရေး အနားသတ်ကို ဖန်တီးပေးသည်။.
အရေးကြီးသော သက်ရောက်မှု- derating အချက်များအတွက် လျော်ကြေးပေးရန်အတွက် သေးငယ်သော conductor များပေါ်တွင် breaker ကို “upsize” မလုပ်နိုင်ပါ။ အကယ်၍ 12 AWG conductor ၏ ampacity သည် အပူချိန် သို့မဟုတ် စုစည်းခြင်း derating ကြောင့် 20A အောက်သို့ ကျဆင်းသွားပါက၊ သင်သည် အောက်ပါတို့ကို လုပ်ဆောင်ရမည်-
- derated ampacity အတွင်းတွင် ရှိနေရန် circuit load ကို လျှော့ချပါ
- ဝါယာကြိုးကို 10 AWG သို့မဟုတ် ထို့ထက်ကြီးအောင် ပြုလုပ်ပါ
- derating လိုအပ်ချက်များကို လျှော့ချရန် တပ်ဆင်မှုအခြေအနေများကို ပြုပြင်ပါ
ဤစည်းမျဉ်းသည် မကြာခဏ သက်ရောက်မှုရှိသည်။ circuit breaker ရွေးချယ်မှု သိပ်သည်းစွာထုပ်ပိုးထားသော panel များတွင်နှင့် မြင့်မားသောအပူချိန်ပတ်ဝန်းကျင်များတွင်။ MCCB အသုံးချမှုများအတွက်, ဤကန့်သတ်ချက်များကို နားလည်ခြင်းသည် ဘေးကင်းလုံခြုံမှုကို ထိခိုက်စေသော သတ်မှတ်ချက်အမှားများကို တားဆီးပေးသည်။.

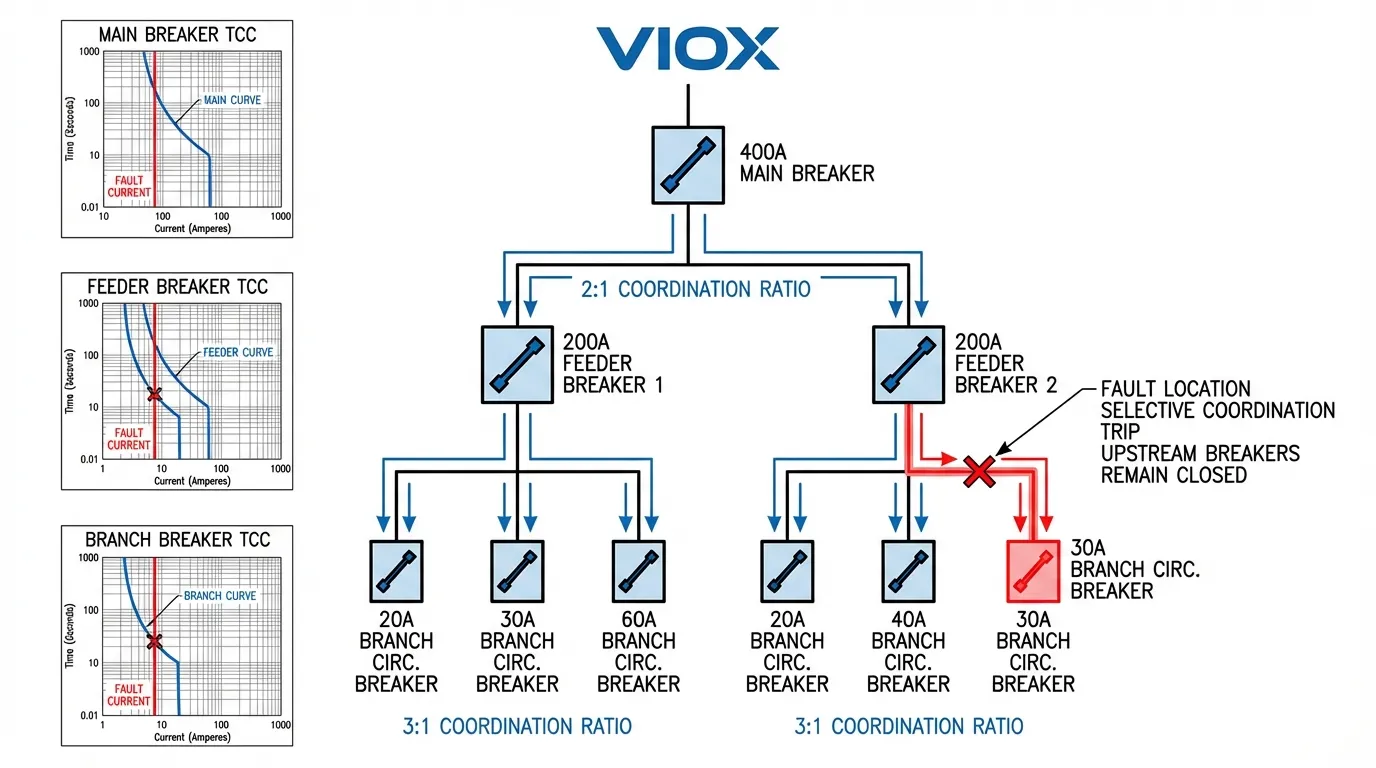

ရွေးချယ်နိုင်သော ညှိနှိုင်းမှုနှင့် Breaker အရွယ်အစား မဟာဗျူဟာ
ရွေးချယ်နိုင်သော ညှိနှိုင်းမှုသည် ချို့ယွင်းချက်နှင့် အနီးဆုံး circuit breaker သာ ဖွင့်လှစ်ကြောင်း၊ အထက်ပိုင်း breaker အားလုံးကို ပိတ်ထားပြီး ထိခိုက်မှုမရှိသော circuit များသို့ ပါဝါကို ထိန်းသိမ်းထားကြောင်း သေချာစေသည်။ ဤအရေးကြီးသော ဒီဇိုင်းမူသည် ကူးသန်းရောင်းဝယ်ရေးနှင့် စက်မှုလုပ်ငန်းဆိုင်ရာ အဆောက်အအုံများတွင် ရပ်ဆိုင်းချိန်ကို အနည်းဆုံးဖြစ်စေသည်၊ အထူးသဖြင့် NEC သည် ညှိနှိုင်းမှု လိုအပ်သည့် အသုံးချမှုများတွင်- အရေးပေါ်စနစ်များ (NEC 700.28)၊ တရားဝင် လိုအပ်သော အရန်စနစ်များ (NEC 701.27) နှင့် အရေးကြီးသော လုပ်ငန်းလည်ပတ်မှု ပါဝါစနစ်များ (COPS)။.
ရွေးချယ်နိုင်သော ညှိနှိုင်းမှုကို ရရှိရန်အတွက် အထက်ပိုင်းနှင့် အောက်ပိုင်း breaker အဆင့်သတ်မှတ်ချက်များ၊ အချိန်-လက်ရှိ လက္ခဏာများနှင့် ရရှိနိုင်သော ချို့ယွင်းချက် လက်ရှိအဆင့်များကြား ဆက်ဆံရေးကို ဂရုတစိုက် အာရုံစိုက်ရန် လိုအပ်သည်။ အခြေခံမူ- အထက်ပိုင်း breaker များကို အောက်ပိုင်းကိရိယာများထက် သိသိသာသာ မြင့်မားစွာ အဆင့်သတ်မှတ်ရမည်ဖြစ်ပြီး ခရီးထွက်သည့် လက္ခဏာများ ပိုမိုနှေးကွေးရမည်ဖြစ်သည်။.
ညှိနှိုင်းမှု အချိုး အကြံပြုချက်များ
သီးခြား ညှိနှိုင်းမှု လိုအပ်ချက်များသည် အသေးစိတ် အချိန်-လက်ရှိ မျဉ်းကွေး ခွဲခြမ်းစိတ်ဖြာမှုအပေါ် မူတည်သော်လည်း ယေဘူယျ အရွယ်အစား အချိုးများသည် စတင်ရန် အချက်ကို ပေးသည်-
- thermal-magnetic breaker များအတွက် အနည်းဆုံး 2:1 အချိုး: 100A အဓိက breaker သည် 50A branch breaker များနှင့် ညှိနှိုင်းနိုင်သည်
- 1.5:1 အချိုးသည် အီလက်ထရွန်းနစ် ခရီးထွက် breaker များဖြင့် အလုပ်လုပ်နိုင်သည်: အဆင့်မြင့် ခရီးထွက်ယူနစ်များသည် ပိုမိုကောင်းမွန်သော ခွဲခြားဆက်ဆံမှုကို ပေးသည်
- မြင့်မားသော ချို့ယွင်းချက် လက်ရှိများတွင် အချိုးများ ပိုမိုလိုအပ်သည်: Short-circuit ညှိနှိုင်းမှုသည် overload ညှိနှိုင်းမှုထက် ပိုမိုခက်ခဲသည်
လက်တွေ့ ညှိနှိုင်းမှု ဥပမာ-
ကူးသန်းရောင်းဝယ်ရေး အဆောက်အအုံ လျှပ်စစ်စနစ် ဒီဇိုင်း-
- ဝန်ဆောင်မှု ဝင်ပေါက်: 400A အဓိက breaker
- Sub-panel feeders: 200A ဘရိတ်ကာများ (2:1 အချိုးကိုထိန်းသိမ်းထားသည်)
- ဘဏ္ခြဲဆားကစ်: 20-60A ဘရိတ်ကာများ (3:1 မှ 10:1 အချိုးများ)
ဤအဆင့်လိုက်ချဉ်းကပ်မှုသည် 20A မီးလင်းဆားကစ်ရှိ ချို့ယွင်းချက်တစ်ခုသည် 200A ဖိဒါ သို့မဟုတ် 400A မိန်ကို မဖြတ်တောက်ဘဲ ထိုဘရန့်ခ်ျဘရိတ်ကာကိုသာ ဖြတ်တောက်ကြောင်းသေချာစေသည်။ အခြားအဆောက်အဦစနစ်အားလုံးအတွက် ပါဝါရရှိနိုင်ပါသေးသည်။.
သေးငယ်သော ဘရိတ်ကာများနှင့် ညှိနှိုင်းခြင်းဆိုင်ရာ စိန်ခေါ်မှုများ
ရရှိနိုင်သော အဆင့်သတ်မှတ်ချက် တိုးမြှင့်မှုများ လျော့နည်းသွားသောကြောင့် သေးငယ်သော ဘရိတ်ကာအရွယ်အစားများနှင့် ညှိနှိုင်းခြင်းသည် တဖြည်းဖြည်းခက်ခဲလာသည်။ 15A မှ 20A ဘရန့်ခ်ျဆားကစ်သည် 1.33:1 အချိုးသာ ပေးသောကြောင့် စံအပူ-သံလိုက် ဘရိတ်ကာများနှင့် စစ်မှန်သော ညှိနှိုင်းမှုကို မဖြစ်နိုင်သလောက်ဖြစ်စေသည်။ ဤကန့်သတ်ချက်သည် အဘယ်ကြောင့် လူနေအိမ်နှင့် အလင်းရောင်သုံး စီးပွားရေးတပ်ဆင်မှုများစွာသည် အပြည့်အဝ ရွေးချယ်ညှိနှိုင်းမှုကို မရရှိနိုင်ကြောင်း ရှင်းပြသည်။.
အဘို့ arc fault protection (လျှပ်စစ်မီးပွား ချို့ယွင်းမှု ကာကွယ်ရေး) နှင့် မြေစိုက်ချို့ယွင်းမှု ကာကွယ်ရေး အသုံးချမှုများ၊ ညှိနှိုင်းမှုသည် ရိုးရှင်းသော overcurrent protection (လျှပ်စီးကြောင်းပိုလျှံမှုကာကွယ်ရေး) ထက် ကျော်လွန်၍ အထူးပြုခရီးစဉ်လုပ်ဆောင်ချက်များကို ထပ်မံထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်။ ခေတ်မီ အီလက်ထရောနစ် ခရီးစဉ်ယူနစ်များ ညှိနှိုင်းမှုဖြစ်နိုင်ချေများကို တိုးတက်စေသည့် ပရိုဂရမ်ချိန်ညှိနှောင့်နှေးမှုများကို ပေးဆောင်သည်။.
အဖြစ်များသော ဝါယာကြိုးအရွယ်အစား မှားယွင်းမှုများနှင့် ရှောင်ရှားနည်းများ
အတွေ့အကြုံရှိ လျှပ်စစ်ပညာရှင်များနှင့် အင်ဂျင်နီယာများသည်ပင် ဘေးကင်းလုံခြုံမှုနှင့် စည်းမျဉ်းစည်းကမ်းလိုက်နာမှုကို ထိခိုက်စေသော ဝါယာကြိုးအရွယ်အစား အမှားများ ပြုလုပ်တတ်ကြသည်။ ဤအဖြစ်များသော အမှားများကို နားလည်ခြင်းက သင့်အား ကုန်ကျစရိတ်ကြီးမားသော ပြန်လည်လုပ်ဆောင်ခြင်းနှင့် ဖြစ်နိုင်ချေရှိသော အန္တရာယ်များကို ရှောင်ရှားရန် ကူညီပေးသည်။.
အမှားအယွင်း ၁TP၅T၁: ဗို့အားကျဆင်းမှုကို လျစ်လျူရှုခြင်း
တပ်ဆင်သူအများအပြားသည် အထူးသဖြင့် ရှည်လျားသော ဆားကစ်လည်ပတ်မှုများတွင် ဗို့အားကျဆင်းမှုကို လျစ်လျူရှုထားစဉ်တွင် ampacity (လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်း) ကိုသာ အာရုံစိုက်ကြသည်။ NEC သည် ဘရန့်ခ်ျဆားကစ်များအတွက် 3% နှင့် ဖိဒါပေါင်း ဘရန့်ခ်ျဆားကစ်များအတွက် စုစုပေါင်း 5% အထိ ဗို့အားကျဆင်းမှုကို ကန့်သတ်ရန် အကြံပြုထားသည်။ အလွန်အကျွံ ဗို့အားကျဆင်းခြင်းသည် စက်ပစ္စည်းချို့ယွင်းခြင်း၊ ထိရောက်မှုလျော့နည်းခြင်းနှင့် မော်တာသက်တမ်းတိုတောင်းခြင်းတို့ကို ဖြစ်စေသည်။.
ဖြေရှင်းချက်: ပေ 50 ထက်ရှည်သော ဆားကစ်များအတွက်၊ ဖော်မြူလာကို အသုံးပြု၍ ဗို့အားကျဆင်းမှုကို တွက်ချက်ပါ-
VD = 2 × K × I × L / CM
Where:
- VD = ဗို့အားကျဆင်းမှု (ဗို့)
- K = ခုခံမှုကိန်းသေ (ကြေးနီအတွက် 12.9၊ အလူမီနီယမ်အတွက် 21.2)
- I = လျှပ်စီးကြောင်း (အမ်ပီယာ)
- L = တစ်လမ်းသွား ဆားကစ်အရှည် (ပေ)
- CM = စက်ဝိုင်းပုံ မီလီ (ဝါယာကြိုး ဖြတ်ပိုင်းဧရိယာ)
တွက်ချက်ထားသော ဗို့အားကျဆင်းမှုသည် စနစ်ဗို့အား၏ 3% ထက်ကျော်လွန်ပါက စပယ်ယာများကို အရွယ်အစားကြီးအောင် ပြုလုပ်ပါ။ ကေဘယ်လ်အရွယ်အစား လမ်းညွှန်မှုအတွက်, IEC 60204-1 စံနှုန်းများကို ကိုးကားပါ။.
အမှားအယွင်း ၁TP၅T၂: ဝါယာကြိုးအရွယ်အစားညွှန်ပြချက်အဖြစ် ဘရိတ်ကာအရွယ်အစားကို အသုံးပြုခြင်း
အဖြစ်များသော်လည်း အန္တရာယ်ရှိသော ယူဆချက်- “ကျွန်တော့်မှာ 30A ဘရိတ်ကာရှိတယ်၊ ဒါကြောင့် 10 AWG ဝါယာကြိုး လိုအပ်တယ်။” ဤယုတ္တိသည် derating (လျှော့ချခြင်း) အချက်များ အသုံးချသောအခါ သို့မဟုတ် ဘရိတ်ကာသည် မတူညီသော ဝါယာကြိုးအရွယ်အစားများဖြင့် ဆားကစ်များစွာကို ကာကွယ်သောအခါတွင် ပျက်ကွက်သည်။.
ဖြေရှင်းချက်: အမှန်တကယ်ဝန်ပေါ်တွင် အခြေခံ၍ လိုအပ်သော ampacity (လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်း) ကို အမြဲတွက်ချက်ပါ၊ သက်ဆိုင်ရာ derating (လျှော့ချခြင်း) အချက်များအားလုံးကို အသုံးချပါ၊ ထို့နောက် ampacity (လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်း) ဇယားများမှ ဝါယာကြိုးအရွယ်အစားကို ရွေးချယ်ပါ။ ဝါယာကြိုးအရွယ်အစားကို ဆုံးဖြတ်ပြီးမှသာ သင့်လျော်သော ဘရိတ်ကာအဆင့်သတ်မှတ်ချက်ကို ရွေးချယ်သင့်သည်။.
အမှားအယွင်း ၁TP၅T၃: ချိန်ညှိမှုမရှိဘဲ ကြေးနီနှင့် အလူမီနီယမ်ကို ရောနှောခြင်း
အလူမီနီယမ် စပယ်ယာများသည် တူညီသော ampacity (လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်း) အတွက် ကြေးနီထက် နှစ်ဆခန့် AWG အရွယ်အစား ပိုကြီးရန် လိုအပ်သည်။ ကြေးနီ ampacity (လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်း) တန်ဖိုးများအတွက် အရွယ်အစားရှိသော အလူမီနီယမ်ဝါယာကြိုးကို တပ်ဆင်ခြင်းသည် ပြင်းထန်သော မီးအန္တရာယ်ကို ဖြစ်စေသည်။.
ဖြေရှင်းချက်: အလူမီနီယမ် စပယ်ယာများကို အသုံးပြုသည့်အခါ NEC ဇယား 310.16 ရှိ အလူမီနီယမ်ကော်လံများကို ကိုးကားပြီး ဂဟေဆက်ခြင်းအားလုံးသည် အလူမီနီယမ် စပယ်ယာများ (AL သို့မဟုတ် AL/CU အမှတ်အသား) အတွက် အဆင့်သတ်မှတ်ထားကြောင်း သေချာပါစေ။ ဘတ်စ်ဘား အသုံးချမှုများအတွက်, ပစ္စည်းရွေးချယ်မှုသည် စွမ်းဆောင်ရည်ကို သိသိသာသာ သက်ရောက်မှုရှိသည်။.
အမှားအယွင်း ၁TP၅T၄: Terminal (ဂဟေဆက်ရန်) အပူချိန် အဆင့်သတ်မှတ်ချက်များကို လျစ်လျူရှုခြင်း
ဝါယာကြိုး ampacity (လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်း) သည် ဘရိတ်ကာအဆင့်သတ်မှတ်ချက်ထက် ကျော်လွန်နေလျှင်ပင် terminal (ဂဟေဆက်ရန်) အပူချိန် ကန့်သတ်ချက်များသည် derating (လျှော့ချခြင်း) လိုအပ်နိုင်သည်။ NEC 110.14(C) သည် စပယ်ယာအပူချိန် အဆင့်သတ်မှတ်ချက် သို့မဟုတ် terminal (ဂဟေဆက်ရန်) အပူချိန် အဆင့်သတ်မှတ်ချက်၏ အနိမ့်ဆုံးအပေါ် အခြေခံ၍ စပယ်ယာများကို အရွယ်အစားပြုလုပ်ရန် လိုအပ်သည်။.
ဖြေရှင်းချက်: 100A သို့မဟုတ် ထိုထက်နည်းသော အဆင့်သတ်မှတ်ထားသော စက်ပစ္စည်းများအတွက်၊ စက်ပစ္စည်းကို 75°C ဂဟေဆက်ရန်အတွက် အထူးမှတ်သားမထားပါက 60°C ampacity (လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်း) ကော်လံကို အသုံးပြုပါ။ 100A ကျော် အဆင့်သတ်မှတ်ထားသော စက်ပစ္စည်းများအတွက်၊ အခြားနည်းဖြင့် မှတ်သားမထားပါက 75°C ကော်လံကို အသုံးပြုပါ။ ၎င်းသည် ampacity (လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်း) တွက်ချက်မှုများက အကြံပြုသည်ထက် ပိုကြီးသော ဝါယာကြိုး လိုအပ်လေ့ရှိသည်။.
အဘို့ ဆားကစ်ကာကွယ်ရေး မူဘောင် ဖွံ့ဖြိုးတိုးတက်မှု၊ ဤအဖြစ်များသော အမှားများကို စနစ်တကျ ကိုင်တွယ်ဖြေရှင်းခြင်းသည် ယုံကြည်စိတ်ချရသော၊ စည်းမျဉ်းစည်းကမ်းနှင့်အညီ တပ်ဆင်မှုများကို သေချာစေသည်။.
အထူးအသုံးချမှုများ- မော်တာများ၊ HVAC နှင့် စဉ်ဆက်မပြတ်ဝန်များ
အချို့သော လျှပ်စစ်ဝန်များသည် စံဘရန့်ခ်ျဆားကစ် တွက်ချက်မှုများထက် ကျော်လွန်၍ ပြုပြင်ထားသော ဝါယာကြိုးအရွယ်အစား ချဉ်းကပ်မှုများ လိုအပ်သည်။ ဤအထူးကိစ္စရပ်များကို နားလည်ခြင်းသည် အရွယ်အစားသေးငယ်ခြင်းနှင့် စည်းမျဉ်းစည်းကမ်းချိုးဖောက်ခြင်းများကို ကာကွယ်ပေးသည်။.
မော်တာဆားကစ် အရွယ်အစား
မော်တာဆားကစ်များသည် ထူးခြားသောစိန်ခေါ်မှုများကို တင်ပြသည်၊ အဘယ်ကြောင့်ဆိုသော် စတင်လျှပ်စီးကြောင်းသည် full-load (အပြည့်အဝဝန်) လျှပ်စီးကြောင်း၏ 600-800% သို့ရောက်ရှိနိုင်သည်။ NEC အခန်း 430 သည် သီးခြားလိုအပ်ချက်များကို သတ်မှတ်သည်-
- Conductors: NEC ဇယား 430.250 မှ မော်တာ full-load (အပြည့်အဝဝန်) လျှပ်စီးကြောင်း (FLA) ၏ 125% တွင် အရွယ်အစားပြုလုပ်ပါ
- ဘရန့်ခ်ျဆားကစ် ဘရိတ်ကာ: inverse-time (ပြောင်းပြန်အချိန်) ဘရိတ်ကာများအတွက် FLA ၏ 250% တွင် အရွယ်အစားပြုလုပ်ပါ (NEC 430.52)
- ဝန်ပိုခြင်းကို ကာကွယ်ပေးခြင်း။: FLA ၏ 115-125% တွင် အရွယ်အစားရှိသော သီးခြား overload relay (ဝန်ပိုကိရိယာ)
ဥပမာ: 10 HP, 230V, 3-phase မော်တာ 28A FLA နှင့်အတူ-
- စပယ်ယာအရွယ်အစား: 28A × 1.25 = 35A → အနည်းဆုံး 8 AWG ကြေးနီ လိုအပ်သည်
- ဘရန့်ခ်ျဘရိတ်ကာ: 28A × 2.5 = 70A → 70A သို့မဟုတ် 80A ဘရိတ်ကာကို အသုံးပြုပါ
- Overload relay (ဝန်ပိုကိရိယာ): 28A × 1.15 = 32.2A setting (ချိန်ညှိခြင်း)
ဤချဉ်းကပ်မှုသည် လည်ပတ်နေစဉ်အတွင်း လုံလောက်သော overload protection (ဝန်ပိုကာကွယ်ရေး) ကို ပေးစွမ်းနိုင်စဉ်တွင် nuisance tripping (မလိုလားအပ်သော ခရီးစဉ်) မရှိဘဲ မြင့်မားသော စတင်လျှပ်စီးကြောင်းကို စီးဆင်းစေရန် ခွင့်ပြုသည်။ ပြည့်စုံသော လမ်းညွှန်မှုအတွက်၊ ကျွန်ုပ်တို့၏ မော်တာစတင်ကိရိယာ ရွေးချယ်မှုလမ်းညွှန်ကို ကြည့်ပါ နှင့် thermal overload relay (အပူချိန်ဝန်ပိုကိရိယာ) နှိုင်းယှဉ်ခြင်း.
HVAC စက်ပစ္စည်း
လေအေးပေးစက်နှင့် အပူစုပ်စက်ပစ္စည်းများသည် locked-rotor current (ပိတ်ထားသောရဟတ်လျှပ်စီးကြောင်း)၊ compressor (လေစုပ်စက်) စတင်ခြင်းဆိုင်ရာ လက္ခဏာများနှင့် စဉ်ဆက်မပြတ်လည်ပတ်မှုတို့ကြောင့် အထူးထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်။ စက်ပစ္စည်းအမည်ပြားများသည် သတ်မှတ်သည်-
- အနည်းဆုံး ဆားကစ် Ampacity (MCA): လိုအပ်သော ဝါယာကြိုးအရွယ်အစားကို ဆုံးဖြတ်သည်
- အများဆုံး Overcurrent Protection (MOP): အများဆုံး ဘရိတ်ကာအရွယ်အစားကို ဆုံးဖြတ်သည်
လည်ပတ်နေသော လျှပ်စီးကြောင်းမှ တွက်ချက်ခြင်းထက် ဤအမည်ပြားတန်ဖိုးများကို အမြဲအသုံးပြုပါ။ ထုတ်လုပ်သူသည် စတင်လျှပ်စီးကြောင်း၊ မော်တာများစွာနှင့် စဉ်ဆက်မပြတ်လည်ပတ်မှုကို ထည့်သွင်းတွက်ချက်ပြီးဖြစ်သည်။.
လျှပ်စစ်ကား အားသွင်းစခန်းများ
EV အားသွင်းကိရိယာများသည် 125% အရွယ်အစား အချက်အလက် အသုံးချရန် လိုအပ်သော စဉ်ဆက်မပြတ်ဝန်များကို ကိုယ်စားပြုသည်။ ထို့အပြင် NEC အခန်း 625 သည် သီးခြားလိုအပ်ချက်များကို ချမှတ်သည်-
- Level 2 အားသွင်းကိရိယာများ (240V, 40A): 50A ဘရိတ်ကာနှင့် အနည်းဆုံး 6 AWG ကြေးနီ လိုအပ်သည်
- အားသွင်းကိရိယာများစွာ: ဝန်စီမံခန့်ခွဲမှုစနစ်များသည် အရွယ်အစားလိုအပ်ချက်များကို လျှော့ချနိုင်သည်
- GFCI ကာကွယ်မှု: EV ထောက်ပံ့ရေးပစ္စည်းအားလုံးအတွက် လိုအပ်သည်
အသေးစိတ် လမ်းညွှန်မှုအတွက်၊ ကျွန်ုပ်တို့၏ EV အားသွင်းကိရိယာ ဆားကစ်ဘရိတ်ကာ အရွယ်အစား လမ်းညွှန်ကို ကိုးကားပါ။ နှင့် စီးပွားဖြစ် EV အားသွင်းစနစ်ကာကွယ်မှု.
နိုင်ငံတကာစံချိန်စံညွှန်းများ- IEC နှင့် NEC ချဉ်းကပ်ပုံများ
ဤလမ်းညွှန်သည် မြောက်အမေရိကတွင် အသုံးများသော NEC လိုအပ်ချက်များကို အဓိကထားသော်လည်း VIOX သုံးစွဲသူအများအပြားသည် နိုင်ငံတကာတွင် IEC စံချိန်စံညွှန်းများနှင့် လုပ်ကိုင်ဆောင်ရွက်ကြသည်။ အဓိကကွာခြားချက်များကို နားလည်ခြင်းသည် ကမ္ဘာလုံးဆိုင်ရာစီမံကိန်းများတွင် အမှားအယွင်းများမဖြစ်အောင် ကာကွယ်ပေးသည်။.
ဝါယာကြိုးအရွယ်အစား ကွာခြားချက်များ
- တိုင်းတာခြင်းစနစ်: IEC သည် AWG အစား mm² ဖြင့် ဖြတ်ပိုင်းဧရိယာကို အသုံးပြုသည်။
- Ampacity ဇယားများ: IEC 60364-5-52 သည် NEC Table 310.16 ထက် မတူညီသော ampacity တန်ဖိုးများကို ပေးသည်။
- တပ်ဆင်ခြင်းနည်းလမ်းများ: IEC သည် ampacity ကိုထိခိုက်သော တပ်ဆင်ခြင်းနည်းလမ်းအမျိုးအစားများကို ပိုမိုသတ်မှတ်သည်။
အသုံးများသော ပြောင်းလဲခြင်းများ-
- 14 AWG ≈ 2.5 mm²
- 12 AWG ≈ 4 mm²
- 10 AWG ≈ 6 mm²
- 8 AWG ≈ 10 mm²
Breaker ညှိနှိုင်းချဉ်းကပ်ပုံများ
IEC 60947-2 သည် NEC/UL စံချိန်စံညွှန်းများနှင့် နှိုင်းယှဉ်ပါက မတူညီသော breaker လက္ခဏာများနှင့် ညှိနှိုင်းလိုအပ်ချက်များကို သတ်မှတ်သည်။ IEC breakers များသည် မြောက်အမေရိကအလေ့အကျင့်ထက် မတူညီသော ခရီးစဉ်မျဉ်းကွေးအမှတ်အသားများ (B, C, D မျဉ်းကွေးများ) ကို အသုံးပြုသည်။ စံချိန်စံညွှန်းနှစ်ခုလုံးလိုအပ်သော စီမံကိန်းများအတွက် ကျွန်ုပ်တို့၏ NEC နှင့် IEC ဝေါဟာရလမ်းညွှန်ကို ကြည့်ပါ။.
မကြာခဏမေးမေးခွန်းများ
မေး- 14 AWG ဝါယာကြိုးပေါ်တွင် 20A breaker ကို သုံးနိုင်ပါသလား။
မရပါ။ NEC 240.4(D) သည် 14 AWG ကြေးနီဝါယာကြိုးကို 15A အများဆုံး overcurrent ကာကွယ်မှုအထိ ကန့်သတ်ထားသည်၊ ၎င်း၏ ampacity အဆင့်သတ်မှတ်ချက်သည် 75°C တွင် 20A ဖြစ်သော်လည်း။ ဤစည်းမျဉ်းသည် အသုံးအများဆုံး conductor အရွယ်အစားအတွက် နောက်ထပ်လုံခြုံရေးအနားသတ်ကို ပေးရန်ဖြစ်သည်။ 14 AWG ဝါယာကြိုးဖြင့် 15A breaker ကို အမြဲသုံးပါ။.
မေး- ဝါယာကြိုးကိုင်တွယ်နိုင်သည်ထက် ပိုကြီးသော breaker ကို တပ်ဆင်ပါက ဘာဖြစ်မလဲ။
အရွယ်အစားကြီးသော breaker ကို တပ်ဆင်ခြင်းသည် ပြင်းထန်သော မီးဘေးအန္တရာယ်ကို ဖြစ်စေသည်။ ဝါယာကြိုးသည် အပူလွန်ကဲပြီး breaker ခရီးမသွားမီ လျှပ်ကာ သို့မဟုတ် ပတ်ဝန်းကျင်ရှိပစ္စည်းများကို လောင်ကျွမ်းစေနိုင်သည်။ circuit breaker ၏ အဓိကလုပ်ဆောင်ချက်မှာ ချိတ်ဆက်ထားသော load ကိုမဟုတ်ဘဲ ဝါယာကြိုးကို ကာကွယ်ရန်ဖြစ်သည်။ breaker အရွယ်အစားကို ရွေးချယ်သည့်အခါ ဝါယာကြိုး၏ ampacity အဆင့်သတ်မှတ်ချက်ကို ဘယ်သောအခါမှ မကျော်လွန်ပါနှင့်။.
မေး- ဝါယာကြိုးအရှည်များတွင် ဗို့အားကျဆင်းမှုကို မည်သို့ထည့်သွင်းတွက်ချက်ရမည်နည်း။
ဗို့အားကျဆင်းမှုကို VD = 2 × K × I × L / CM ဖော်မြူလာကို အသုံးပြု၍ တွက်ချက်ပါ၊ K = ကြေးနီအတွက် 12.9 ဖြစ်သည်။ တွက်ချက်ထားသော ဗို့အားကျဆင်းမှုသည် စနစ်ဗို့အား၏ 3% ထက်ကျော်လွန်ပါက conductor ကို နောက်တစ်ဆင့်ကြီးသော gauge သို့ တိုးမြှင့်ပြီး ပြန်လည်တွက်ချက်ပါ။ 120V circuits များအတွက် 3% သည် အများဆုံး 3.6V ကျဆင်းခြင်းနှင့် ညီမျှသည်။ အရှည်များသည် ampacity တစ်ခုတည်းက ညွှန်ပြသည်ထက် သိသိသာသာကြီးမားသော ဝါယာကြိုးအရွယ်အစားများ လိုအပ်လေ့ရှိသည်။.
မေး- တပ်ဆင်မှုတိုင်းအတွက် ဝါယာကြိုး ampacity ကို လျှော့ချရန် လိုအပ်ပါသလား။
NEC Table 310.16 ရှိ စံယူဆချက်များနှင့် အမှန်တကယ်တပ်ဆင်မှုအခြေအနေများ ကွဲပြားသည့်အခါတိုင်း Derating အသုံးပြုသည်- သုံးခု သို့မဟုတ် ထို့ထက်နည်းသော current-carrying conductors များ၊ 30°C ပတ်ဝန်းကျင်အပူချိန်နှင့် သတ်မှတ်ထားသော လျှပ်ကာအမျိုးအစားများ။ လက်တွေ့ကမ္ဘာရှိ တပ်ဆင်မှုအများစုသည် အနည်းဆုံး အပူချိန်ပြင်ဆင်မှု သို့မဟုတ် conduit ဖြည့်ညှိနှိုင်းမှု လိုအပ်သည်။ သင်၏ သီးခြားတပ်ဆင်မှုအတွက် derating အချက်များ သက်ရောက်မှုရှိမရှိ အမြဲအကဲဖြတ်ပါ။.
မေး- ကုန်ကျစရိတ်သက်သာစေရန် ကြေးနီအစား အလူမီနီယမ်ဝါယာကြိုးကို သုံးနိုင်ပါသလား။
အလူမီနီယမ်ဝါယာကြိုးသည် အပလီကေးရှင်းများစွာအတွက် လက်ခံနိုင်သော်လည်း ညီမျှသော ampacity အတွက် ကြေးနီထက် နှစ်ဆခန့်ကြီးသော AWG အရွယ်အစားများ လိုအပ်သည်။ အားလုံးသော terminations များကို အလူမီနီယမ်အတွက် အဆင့်သတ်မှတ်ရမည် (AL သို့မဟုတ် AL/CU ဟုမှတ်သားထားသည်) နှင့် သင့်လျော်သော anti-oxidant ဒြပ်ပေါင်းကို အသုံးပြုရမည်။ အလူမီနီယမ်သည် ပစ္စည်းကုန်ကျစရိတ်သက်သာခြင်းသည် ပိုကြီးသောအရွယ်အစားလိုအပ်ချက်ထက် သာလွန်သော ကြီးမားသော conductors များ (4 AWG နှင့်အထက်) အတွက် အကုန်အကျသက်သာဆုံးဖြစ်သည်။.
မေး- 80% အဆင့်သတ်မှတ်ထားသော နှင့် 100% အဆင့်သတ်မှတ်ထားသော breakers များအကြား ကွာခြားချက်ကဘာလဲ။
Standard circuit breakers များသည် 80% အဆင့်သတ်မှတ်ထားသည်၊ ဆိုလိုသည်မှာ continuous loads များသည် breaker ၏ အဆင့်သတ်မှတ်ချက်၏ 80% ထက် မကျော်လွန်နိုင်ပါ။ 100% အဆင့်သတ်မှတ်ထားသော အဖြစ် အထူးစာရင်းသွင်းထားသော Breakers များသည် ၎င်းတို့၏ အပြည့်အဝအဆင့်သတ်မှတ်ထားသော current ကို ဆက်တိုက်သယ်ဆောင်နိုင်သော်လည်း သီးခြားတပ်ဆင်မှုအခြေအနေများ (ပုံမှန်အားဖြင့် သင့်လျော်သော enclosures များတွင် ထည့်သွင်းထားသည်) လိုအပ်ပြီး ကုန်ကျစရိတ်များစွာ ပိုများသည်။ အပလီကေးရှင်းအများစုသည် သင့်လျော်သော အရွယ်အစားအချက်များဖြင့် အသုံးပြုထားသော standard 80% အဆင့်သတ်မှတ်ထားသော breakers များကို အသုံးပြုသည်။.
နိဂုံး- သင့်လျော်သော ညှိနှိုင်းမှုမှတဆင့် ပိုမိုလုံခြုံသော လျှပ်စစ်စနစ်များ တည်ဆောက်ခြင်း
မှန်ကန်သော ဝါယာကြိုး gauge နှင့် circuit breaker ညှိနှိုင်းမှုသည် တပ်ဆင်မှုတိုင်းတွင် လျှပ်စစ်ဘေးကင်းလုံခြုံရေး၏ အခြေခံအုတ်မြစ်ကို တည်ဆောက်သည်။ ampacity အခြေခံများကို နားလည်ခြင်း၊ 80% စည်းမျဉ်းနှင့် Article 240.4(D) ကန့်သတ်ချက်များအပါအဝင် NEC လိုအပ်ချက်များကို အသုံးချခြင်း၊ derating အချက်များအတွက် ထည့်သွင်းတွက်ချက်ခြင်းနှင့် selective coordination မဟာဗျူဟာများကို အကောင်အထည်ဖော်ခြင်းဖြင့် လူနှင့်ပစ္စည်းကိရိယာနှစ်ခုလုံးကို ကာကွယ်ပေးပြီး downtime ကို လျှော့ချနိုင်သော လျှပ်စစ်စနစ်များကို သင်ဒီဇိုင်းဆွဲနိုင်သည်။.
ဝါယာကြိုးအရွယ်အစားနှင့် breaker amperage အကြား ဆက်စပ်မှုသည် ကျပန်းမဟုတ်ပါ—၎င်းသည် National Electrical Code တွင် စနစ်တကျရေးသွင်းထားသော လျှပ်စစ်အင်ဂျင်နီယာဆိုင်ရာ အသိပညာနှင့် ဘေးကင်းလုံခြုံရေးဒေတာ ဆယ်စုနှစ်များကို ကိုယ်စားပြုသည်။ ဝါယာကြိုး gauge ရွေးချယ်မှုနှင့် breaker အရွယ်အစားဆုံးဖြတ်ချက်တိုင်းသည် သင်၏ လျှပ်စစ်တပ်ဆင်မှု၏ ဘေးကင်းလုံခြုံရေးကို မြှင့်တင်ပေးသည် သို့မဟုတ် အလျှော့ပေးလိုက်လျောသည်။.
