နိဒါန်း
ဘက်ထရီစွမ်းအင်သိုလှောင်စနစ်များ (BESS) ကို အလျင်အမြန် တပ်ဆင်လာခြင်းသည် အရေးကြီးသော ဘေးကင်းလုံခြုံရေးဆိုင်ရာ စိန်ခေါ်မှုတစ်ရပ်ကို ဖြစ်ပေါ်စေခဲ့ပြီး အင်ဂျင်နီယာအများအပြားက နောက်ကျမှ သိရှိလာကြသည်- ဆိုလာလျှပ်စစ်ဓာတ်အားသုံးစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသော စံ DC circuit breaker များသည် ဘက်ထရီသိုလှောင်စနစ်များကို ကာကွယ်ရာတွင် အကြီးအကျယ် ပျက်စီးဆုံးရှုံးမှုများ ဖြစ်ပေါ်စေပါသည်။ ဤပျက်စီးမှုသည် ထုတ်လုပ်မှုညံ့ဖျင်းခြင်း သို့မဟုတ် အရည်အသွေးပြဿနာများကြောင့် မဟုတ်ဘဲ breaker ၏ ဒီဇိုင်းသတ်မှတ်ချက်များနှင့် လစ်သီယမ်အိုင်းယွန်းဘက်ထရီအစုများတွင် ကိန်းအောင်းနေသော အလွန်အမင်း ကြီးမားသော ချို့ယွင်းလျှပ်စီးကြောင်းဆိုင်ရာ လက္ခဏာများအကြား အခြေခံအားဖြင့် မကိုက်ညီခြင်းကြောင့် ဖြစ်ပါသည်။.
အဓိကအကြောင်းရင်းမှာ ရိုးရှင်းသော်လည်း မကြာခဏ နားလည်မှုလွဲမှားတတ်ကြသည်။ ဆိုလာ PV စနစ်များသည် ပုံမှန်အားဖြင့် ၎င်းတို့၏ သတ်မှတ်လည်ပတ်လျှပ်စီးကြောင်း၏ ၁.၂၅ ဆခန့်အထိ ကန့်သတ်ထားသော တိုတောင်းသော ဆားကစ်လျှပ်စီးကြောင်းများကို ထုတ်လုပ်ပေးသည် (Isc ≈ 1.25 × Ioc)။ 6kA သို့မဟုတ် 10kA အဆင့်သတ်မှတ်ထားသော စံ DC circuit breaker များသည် ဤချို့ယွင်းမှုအဆင့်များကို အလွယ်တကူ ကိုင်တွယ်ဖြေရှင်းနိုင်သည်။ ဆန့်ကျင်ဘက်အနေဖြင့် အတွင်းခံနိုင်ရည်နည်းသော ဘက်ထရီဆဲလ်များကို အသုံးပြုထားသော BESS တပ်ဆင်မှုများသည် တိုတောင်းသော ဆားကစ်ဖြစ်ပေါ်ပြီး မီလီစက္ကန့်ပိုင်းအတွင်း ၎င်းတို့၏ သတ်မှတ်လျှပ်စီးကြောင်း၏ ၁၀ ဆမှ ၅၀ ဆအထိ ချို့ယွင်းလျှပ်စီးကြောင်းများကို ပေးပို့နိုင်သည်။ 10kA အဆင့်သတ်မှတ်ထားသော breaker တစ်ခုသည် 30kA ဘက်ထရီချို့ယွင်းမှုကို ဖြတ်တောက်ရန် ကြိုးစားသောအခါ ရလဒ်မှာ ခန့်မှန်းနိုင်သည်- လျှပ်စစ်မီးငြိမ်းသတ်ရန် ပျက်ကွက်ခြင်း၊ အိမ်ရာပျက်စီးခြင်းနှင့် မီးလောင်နိုင်ခြေရှိခြင်းတို့ ဖြစ်ပေါ်နိုင်သည်။.
ဤဆောင်းပါးတွင် မြင့်မားသော ဖြတ်တောက်နိုင်စွမ်းအဆင့်သတ်မှတ်ချက်များ—အထူးသဖြင့် 20kA, 30kA နှင့် 50kA Icu (Ultimate Breaking Capacity)—သည် ရွေးချယ်နိုင်သော သတ်မှတ်ချက်များမဟုတ်ဘဲ BESS ကာကွယ်ရေးအတွက် မဖြစ်မနေ လိုအပ်သော ဘေးကင်းလုံခြုံရေးလိုအပ်ချက်များဖြစ်ရသည့် အကြောင်းရင်းကို စစ်ဆေးပါမည်။ PV နှင့် ဘက်ထရီချို့ယွင်းမှုဆိုင်ရာ လက္ခဏာများအကြား နည်းပညာပိုင်းဆိုင်ရာ ကွဲပြားခြားနားမှုများကို ခွဲခြမ်းစိတ်ဖြာခြင်း၊ Icu နှင့် Ics အဆင့်သတ်မှတ်ချက်များအကြား အရေးကြီးသော ခြားနားချက်ကို ရှင်းပြခြင်းနှင့် သင့်လျော်သောအဆင့်သတ်မှတ်ထားသော ကာကွယ်ရေးကိရိယာများကို ရွေးချယ်ရန်အတွက် အင်ဂျင်နီယာဆိုင်ရာ လမ်းညွှန်ချက်များကို ပေးပါမည်။.
PV နှင့် BESS တိုတောင်းသော ဆားကစ်များအကြား အခြေခံကွာခြားချက်
ဆိုလာ PV- လက်ရှိကန့်သတ်ထားသော ချို့ယွင်းမှုဆိုင်ရာ လက္ခဏာများ
Photovoltaic မော်ဂျူးများသည် ၎င်းတို့၏ မူလရူပဗေဒကြောင့် ချို့ယွင်းမှုအခြေအနေများတွင် လက်ရှိကန့်သတ်ထားသော အရင်းအမြစ်များအဖြစ် လုပ်ဆောင်သည်။ PV ကြိုးတစ်ခုတွင် တိုတောင်းသော ဆားကစ်ဖြစ်ပေါ်သောအခါ ရရှိနိုင်သော အမြင့်ဆုံးချို့ယွင်းလျှပ်စီးကြောင်းကို panel ၏ တိုတောင်းသော ဆားကစ်လျှပ်စီးကြောင်းအဆင့်သတ်မှတ်ချက် (Isc) ဖြင့် ကန့်သတ်ထားပြီး ယင်းသည် ပုံမှန်အားဖြင့် အမြင့်ဆုံးပါဝါအမှတ်လျှပ်စီးကြောင်း (Imp) ထက် ၁၅-၂၅% သာ ပိုများပါသည်။ ဤဆက်စပ်မှုကို မော်ဂျူး၏ I-V လက္ခဏာမျဉ်းဖြင့် သတ်မှတ်ထားပြီး သင့်လျော်သော ကြိုးပေါင်းစပ်မှုကို အကောင်အထည်ဖော်ထားသည်ဟု ယူဆပါက အပြိုင်ကြိုးအရေအတွက် မည်မျှပင်ရှိစေကာမူ အတော်အတန် တည်ငြိမ်နေပါသည်။.
ဥပမာအားဖြင့် Imp = 10A တွင် အဆင့်သတ်မှတ်ထားသော 400W monocrystalline panel တစ်ခုတွင် ပုံမှန်အားဖြင့် Isc = 11-12A ရှိပါမည်။ ပေါင်းစပ်ထားသော ဘူးများစွာပါဝင်သော ကြီးမားသော ဆိုလာလယ်ယာတစ်ခုတွင်ပင် မည်သည့် breaker တည်နေရာတွင်မဆို ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်းသည် 6kA ထက် ရှားပါးစွာ ကျော်လွန်ပြီး အများအားဖြင့် 3kA အောက်တွင် ရှိနေပါသည်။ ထို့ကြောင့် 6kA သို့မဟုတ် 10kA တွင် အဆင့်သတ်မှတ်ထားသော IEC 60947-2 နှင့် ကိုက်ညီသော MCB များသည် ဆိုလာတပ်ဆင်မှုများ ဆယ်စုနှစ်များစွာအတွက် လုံလောက်ကြောင်း သက်သေပြခဲ့သည်။ PV စနစ်၏ ချို့ယွင်းလျှပ်စီးကြောင်းကို ခန့်မှန်းနိုင်သည်၊ တွက်ချက်နိုင်ပြီး စံအိမ်သုံးနှင့် စီးပွားဖြစ်အဆင့် circuit ကာကွယ်ရေး၏ ဖြတ်တောက်နိုင်စွမ်းအတွင်းတွင် ရှိနေပါသည်။.
BESS- အကန့်အသတ်မဲ့ ချို့ယွင်းလျှပ်စီးကြောင်း စွမ်းရည်
ဘက်ထရီစွမ်းအင်သိုလှောင်စနစ်များသည် လုံးဝကွဲပြားခြားနားသော လျှပ်စစ်ဓာတုဗေဒဆိုင်ရာ အခြေခံမူများအောက်တွင် လုပ်ဆောင်သည်။ လစ်သီယမ်အိုင်းယွန်း၊ လစ်သီယမ်သံဖော့စဖိတ် (LFP) နှင့် အခြားခေတ်မီဘက်ထရီဓာတုဗေဒများသည် မီလီအုမ်း (mΩ) ဖြင့် တိုင်းတာသော အတွင်းခံနိုင်ရည်များကို ပြသသည်—ဓာတုဗေဒ၊ အားသွင်းမှုအခြေအနေနှင့် အပူချိန်ပေါ်မူတည်၍ ဆဲလ်တစ်ခုလျှင် ပုံမှန်အားဖြင့် 2-10mΩ ရှိသည်။ စနစ်ဗို့အားနှင့် စွမ်းရည်ပစ်မှတ်များကို ရရှိရန်အတွက် ဆဲလ်အများအပြားကို ဆက်တိုက်-အပြိုင်ပုံစံများဖြင့် ဖွဲ့စည်းသောအခါ ဘက်ထရီအစု၏ စုစုပေါင်းအတွင်းခံနိုင်ရည်သည် အလွန်နည်းသွားပါသည်။.
လက်တွေ့ဥပမာတစ်ခုကို စဉ်းစားကြည့်ပါ- ဆဲလ်တစ်ခုစီတွင် 5mΩ အတွင်းခံနိုင်ရည်ရှိသော ဆဲလ် ၁၆ လုံးကို ဆက်တိုက် (16S) ဖြင့် ဖွဲ့စည်းထားသော 48V 200Ah လစ်သီယမ်ဘက်ထရီအစုသည် စုစုပေါင်းအစုခံနိုင်ရည် 80mΩ (0.080Ω) ခန့်ကို ရရှိစေသည်။ တင်းကျပ်စွာ တိုတောင်းသော ဆားကစ်ချို့ယွင်းမှုအောက်တွင် အုမ်း၏နိယာမက ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်းကို ညွှန်ပြသည်- Isc = V / R = 48V ÷ 0.080Ω = 600A။ သို့သော် ဤတွက်ချက်မှုသည် အကြောင်းရင်းနှစ်ရပ်ကြောင့် အမှန်တကယ်ထက် များစွာ လျှော့တွက်ထားပါသည်။.
ပထမဦးစွာ တွက်ချက်မှုသည် ဘက်ထရီအစု၏ အတွင်းခံနိုင်ရည်ကိုသာ ယူဆသည်။ အမှန်တကယ် ချို့ယွင်းမှုအခြေအနေများတွင် ချို့ယွင်းမှုလမ်းကြောင်းအတွင်းရှိ busbar များ၊ terminal များ နှင့် ဝါယာကြိုးချိတ်ဆက်မှုများ၏ ခံနိုင်ရည်သည် 5-20mΩ အပိုခံနိုင်ရည်သာ ရှိနိုင်သည်။ ဒုတိယအနေဖြင့် ပို၍အရေးကြီးသည်မှာ ခေတ်မီ BESS တပ်ဆင်မှုများသည် စွမ်းရည်ပိုမိုရရှိရန်အတွက် အပြိုင်ဘက်ထရီစင်များကို မကြာခဏ အသုံးပြုကြသည်။ 48V 200Ah စင်လေးခုကို အပြိုင်အသုံးပြုခြင်းဖြင့် ထိရောက်သော အတွင်းခံနိုင်ရည်သည် 20mΩ သို့ ကျဆင်းသွားပြီး ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်း 2,400A ကို ရရှိစေသည်—သို့သော် ၎င်းသည် ပြဿနာကို လျှော့တွက်နေဆဲဖြစ်သည်။.
အင်ဂျင်နီယာများ မကြာခဏ လျစ်လျူရှုထားသော အရေးကြီးသောအချက်မှာ DC ချို့ယွင်းမှု စတင်ဖြစ်ပွားချိန်၏ ပထမတစ်ဝက်စက်ဝန်းအတွင်း မညီမျှသော အထွတ်အထိပ်လျှပ်စီးကြောင်းဖြစ်သည်။. DC စနစ်များတွင် သဘာဝလျှပ်စီးကြောင်း သုညဖြတ်ကျော်မှုမရှိခြင်းနှင့် ဘက်ထရီအပြန်အလှန်ချိတ်ဆက်မှုများတွင် ပါဝင်သော လျှပ်ကူးပစ္စည်းကြောင့် ချက်ချင်းဖြစ်ပေါ်သော အထွတ်အထိပ်ချို့ယွင်းလျှပ်စီးကြောင်းသည် တည်ငြိမ်သော တွက်ချက်ထားသော တန်ဖိုး၏ ၂.၀ ဆမှ ၂.၅ ဆအထိ ရောက်ရှိနိုင်သည်။ ကျွန်ုပ်တို့၏ 2,400A တည်ငြိမ်သော ဥပမာအတွက် အထွတ်အထိပ်ချို့ယွင်းလျှပ်စီးကြောင်းသည် 5,000-6,000A အထိ မြင့်တက်နိုင်သည်။ ရာနှင့်ချီသော အပြိုင်ဘက်ထရီမော်ဂျူးများပါဝင်သော အသုံးချမှုအဆင့် BESS တပ်ဆင်မှုများတွင် ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်းများသည် ပုံမှန်အားဖြင့် 30kA ထက် ကျော်လွန်ပြီး မှတ်တမ်းတင်ထားသော အချို့ကိစ္စများတွင် 50kA သို့မဟုတ် ထို့ထက်မြင့်မားစွာ ရောက်ရှိခဲ့သည်။.
BESS စနစ်ဗိသုကာနှင့် ချို့ယွင်းလျှပ်စီးကြောင်းလမ်းကြောင်းများကို အသေးစိတ်နားလည်ရန် ကျွန်ုပ်တို့၏ ဘက်ထရီစွမ်းအင်သိုလှောင်စနစ်များဆိုင်ရာ ပြည့်စုံသော လမ်းညွှန်ကို ကိုးကားပါ။.
နှိုင်းယှဉ်ဇယား- PV နှင့် BESS ချို့ယွင်းမှုဆိုင်ရာ လက္ခဏာများ
| ဇာတိ | Solar PV System | ဘက်ထရီစွမ်းအင်သိုလှောင်စနစ် |
|---|---|---|
| အရင်းအမြစ်ခံနိုင်ရည် | မြင့်မားသည် (ဆဲလ်ရူပဗေဒဖြင့် လက်ရှိကန့်သတ်ထားသည်) | အလွန်နည်းပါးသည် (ဆဲလ်တစ်ခုလျှင် 2-10mΩ) |
| ပုံမှန် Isc/Irated အချိုး | ၁.၁၅ – ၁.၂၅× | ၁၀ – ၅၀× |
| ချို့ယွင်းလျှပ်စီးကြောင်း မြင့်တက်ချိန် | 10-50ms (capacitor discharge လွှမ်းမိုးသည်) | <1ms (တိုက်ရိုက်လျှပ်စစ်ဓာတုဗေဒဆိုင်ရာ ထုတ်လွှတ်မှု) |
| ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်း (လူနေအိမ်) | ၀.၅ – ၃kA | ၅ – ၂၀kA |
| ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်း (စီးပွားဖြစ်) | ၂ – ၆kA | ၂၀ – ၃၅kA |
| ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်း (အသုံးချမှုအဆင့်) | ၅ – ၁၀kA | ၃၀ – ၅၀kA+ |
| အထွတ်အထိပ် မညီမျှသော လျှပ်စီးကြောင်းအချက် | ၁.၃ – ၁.၅× | ၂.၀ – ၂.၅× |
| စံ Breaker အဆင့်သတ်မှတ်ချက် (လုံလောက်သည်) | ၆kA – ၁၀kA | 20kA – 50kA |
| လျှပ်စစ်မီးငြိမ်းသတ်ရန် ခက်ခဲခြင်း | အလယ်အလတ် (သဘာဝလျှပ်စီးကြောင်း ကန့်သတ်ခြင်း) | အလွန်အမင်း (ကြာရှည်စွာ စွမ်းအင်ပေးပို့ခြင်း) |
ဤအခြေခံကွာခြားချက်က 10kW ဆိုလာအစုကို အောင်မြင်စွာ ကာကွယ်ပေးသော circuit breaker တစ်ခုသည် အလားတူ ပါဝါအဆင့်သတ်မှတ်ချက်ရှိသော 10kWh ဘက်ထရီစနစ်တွင် တပ်ဆင်သောအခါ အဘယ်ကြောင့် ပြင်းထန်စွာ ပျက်စီးမည်ကို ရှင်းပြသည်။ ချို့ယွင်းလျှပ်စီးကြောင်းဆိုင်ရာ လက္ခဏာများသည် နှိုင်းယှဉ်၍မရပါ—၎င်းတို့သည် လုံးဝကွဲပြားခြားနားသော အတိုင်းအတာများတွင် တည်ရှိနေပါသည်။.
Icu နှင့် Ics ကို နားလည်ခြင်း- BESS တွင် နှစ်ခုစလုံး အဘယ်ကြောင့် အရေးပါသနည်း
Ultimate Breaking Capacity (Icu) ကို သတ်မှတ်ခြင်း
အဆင့်သတ်မှတ်ထားသော ultimate short-circuit breaking capacity သည် IEC 60947-2 တွင် Icu နှင့် miniature circuit breaker များအတွက် IEC 60898-1 တွင် Icn ဟု သတ်မှတ်ထားပြီး circuit breaker တစ်ခုသည် စက်ပစ္စည်းကို အကြီးအကျယ် ပျက်စီးစေခြင်းမရှိဘဲ ဓာတ်ခွဲခန်းစမ်းသပ်မှုအခြေအနေများအောက်တွင် အောင်မြင်စွာ ဖြတ်တောက်နိုင်သော အမြင့်ဆုံးဖြစ်ပေါ်နိုင်သော ချို့ယွင်းလျှပ်စီးကြောင်းကို ကိုယ်စားပြုသည်။ IEC 60947-2 အပိုဒ် 8.3.5 တွင် သတ်မှတ်ထားသော စမ်းသပ်မှုလုပ်ထုံးလုပ်နည်းသည် breaker ကို သီးခြားအစီအစဉ်တစ်ခုနှင့် သက်ဆိုင်စေသည်- O (ဖွင့်ခြင်းလုပ်ဆောင်ချက်) – ၃ မိနစ် – CO (ပိတ်-ဖွင့်ခြင်းလုပ်ဆောင်ချက်)။ Breaker သည် ပေါက်ကွဲခြင်း၊ မီးလောင်ခြင်း သို့မဟုတ် ထိတွေ့ဆက်စပ်မှုများ ကပ်ငြိခြင်းမရှိဘဲ စမ်းသပ်လျှပ်စီးကြောင်းကို အောင်မြင်စွာ ဖြတ်တောက်ပါက ၎င်း၏ Icu အဆင့်သတ်မှတ်ချက်နှင့် ကိုက်ညီပါသည်။.
အရေးကြီးသည်မှာ Icu စမ်းသပ်မှုကို အောင်မြင်ခြင်းသည် breaker သည် နောက်ပိုင်းတွင် လုပ်ဆောင်နိုင်စွမ်းရှိကြောင်း အာမမခံပါ။. IEC စံနှုန်းသည် ချို့ယွင်းမှုကို ဘေးကင်းစွာ ရှင်းလင်းပေးထားပါက breaker ၏ အတွင်းပိုင်းအစိတ်အပိုင်းများ ပျက်စီးခြင်း၊ ထိတွေ့ဆက်စပ်မှုများ တိုက်စားခြင်းနှင့် လျှပ်စစ်မီးလမ်းကြောင်းများ ယိုယွင်းပျက်စီးခြင်းတို့ကို ရှင်းရှင်းလင်းလင်း ခွင့်ပြုထားသည်။ Icu အဆင့် ချို့ယွင်းမှုကို ဖြတ်တောက်ပြီးနောက် breaker ကို စစ်ဆေးရမည်ဖြစ်ပြီး မကြာခဏ အစားထိုးရမည်ဖြစ်သည်။ BESS အသုံးချမှုများတွင် ကာကွယ်ရေးကိရိယာများသည် စနစ်သက်တမ်း ၂၀ အတွင်း ချို့ယွင်းမှုဖြစ်ရပ်များစွာကို ကြုံတွေ့နိုင်သောကြောင့် Icu အဆင့်သတ်မှတ်ချက်များကိုသာ အားကိုးခြင်းသည် အန္တရာယ်ရှိသော ပြုပြင်ထိန်းသိမ်းမှုဝန်ထုပ်ဝန်ပိုးနှင့် ဖြစ်နိုင်ချေရှိသော ဘေးကင်းလုံခြုံရေးကွာဟချက်ကို ဖန်တီးပေးပါသည်။.
Service Breaking Capacity (Ics) ကို သတ်မှတ်ခြင်း
အဆင့်သတ်မှတ်ထားသော service short-circuit breaking capacity (Ics) သည် circuit breaker သည် ဖြတ်တောက်ခြင်းလုပ်ဆောင်ချက်များစွာကို လုပ်ဆောင်နိုင်ပြီး ယိုယွင်းပျက်စီးခြင်းမရှိဘဲ ၎င်း၏အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းတွင် ဆက်လက်လည်ပတ်နိုင်စွမ်းရှိသော ချို့ယွင်းလျှပ်စီးကြောင်းအဆင့်ကို ကိုယ်စားပြုသည်။ IEC 60947-2 အပိုဒ် 8.3.6 သည် Ics စမ်းသပ်မှုအစီအစဉ်ကို သတ်မှတ်သည်- O – ၃ မိနစ် – CO – ၃ မိနစ် – CO။ Ics လျှပ်စီးကြောင်းအဆင့်တွင် အောင်မြင်စွာ ချို့ယွင်းမှုကို သုံးကြိမ် ဖြတ်တောက်ပြီးနောက် breaker သည် သတ်မှတ်ချက်အတွင်း ရှိနေကြောင်း အတည်ပြုရန်အတွက် အပူချိန်မြင့်တက်မှု၊ ခရီးထွက်ခြင်းဆိုင်ရာ လက္ခဏာနှင့် စက်ပိုင်းဆိုင်ရာ ခံနိုင်ရည်စမ်းသပ်မှုများကို အောင်မြင်ရမည်ဖြစ်သည်။.
Ics ကို Icu ၏ ရာခိုင်နှုန်းအဖြစ် ဖော်ပြသည်- ၂၅%၊ ၅၀%၊ ၇၅% သို့မဟုတ် ၁၀၀%။. လူနေအိမ်နှင့် ပေါ့ပါးသော စီးပွားဖြစ် MCB များအတွက် (IEC 60898-1, Class B) Ics သည် Icn ၏ အနည်းဆုံး ၅၀%၊ ၇၅% သို့မဟုတ် ၁၀၀% ဖြစ်ရမည်။ စက်မှု MCCB များအတွက်နှင့် အထူးပြု BESS ကာကွယ်ရေးကိရိယာများအတွက် (IEC 60947-2) Ics သည် ထုတ်လုပ်သူ၏ ဒီဇိုင်းနှင့် ရည်ရွယ်ထားသော အသုံးချမှုပေါ်မူတည်၍ Icu ၏ ၂၅% မှ ၁၀၀% အထိ ရှိသည်။.
မြင့်မားသော Ics ၏ BESS- သီးသန့်အရေးပါမှု
ဘက်ထရီသိုလှောင်စနစ်များတွင် Ics အဆင့်သတ်မှတ်ချက်သည် လုပ်ငန်းလည်ပတ်မှုဆိုင်ရာ အကြောင်းရင်းနှစ်ရပ်ကြောင့် Icu ထက် ပိုအရေးကြီးပါသည်။ ပထမဦးစွာ BESS တပ်ဆင်မှုများသည် အားသွင်းနေစဉ်အတွင်း inrush လျှပ်စီးကြောင်းများ၊ အထွတ်အထိပ်လျှော့ချခြင်းလုပ်ဆောင်ချက်များအတွင်း ထုတ်လွှတ်မှု ယာယီဖြစ်ရပ်များနှင့် အပူလွန်ကဲခြင်း၊ လျှပ်ကာပြိုကွဲခြင်း သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းမှုအမှားများကြောင့် ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းမှုဖြစ်ရပ်များအပါအဝင် ထပ်တလဲလဲ ဖိစီးမှုစက်ဝန်းများကို ကြုံတွေ့ရသည်။ 50kA Icu တွင် အဆင့်သတ်မှတ်ထားသော်လည်း 25kA Ics (၅၀% အချိုး) သာရှိသော breaker တစ်ခုသည် 35kA ချို့ယွင်းမှုကို တစ်ကြိမ် အောင်မြင်စွာ ရှင်းလင်းနိုင်သော်လည်း ချက်ချင်း အစားထိုးရန် လိုအပ်ပြီး စနစ်ရပ်ဆိုင်းချိန်နှင့် သက်တမ်းကုန်ကျစရိတ်များ တိုးလာစေသည်။.
ဒုတိယအနေဖြင့် BESS ပတ်ဝန်းကျင်တွင် breaker ပျက်စီးခြင်း၏ အကျိုးဆက်များသည် PV အသုံးချမှုများထက် များစွာ ပိုမိုပြင်းထန်ပါသည်။ ဘက်ထရီစနစ်များသည် ချက်ချင်းထုတ်လွှတ်နိုင်သော ကြီးမားသော စွမ်းအင်ပမာဏကို သိုလှောင်ထားသည်။ ပျက်စီးသွားသော breaker သည် 100 cal/cm² ထက် ဖြစ်နိုင်ချေရှိသော ချို့ယွင်းစွမ်းအင်နှင့်အတူ လျှပ်စစ်မီးတောက်ဖြစ်ရပ်တစ်ခုကို ဖန်တီးပေးပြီး စံ arc-rated PPE ၏ ကာကွယ်မှုအဆင့်ထက် များစွာကျော်လွန်ပါသည်။ လျှပ်စစ်မီးတောက်အပူချိန်သည် 35,000°F (19,400°C) အထိ ရောက်ရှိနိုင်ပြီး ကြေးနီ busbar များကို အငွေ့ပျံစေရန်နှင့် ပတ်ဝန်းကျင်ရှိ ပစ္စည်းများကို မီးလောင်စေရန် လုံလောက်ပါသည်။ အပြင်ဘက် ကွန်တိန်နာ BESS တပ်ဆင်မှုများတွင် breaker တစ်ခု ပျက်စီးခြင်းသည် အပူရောင်ခြည်နှင့် လေထုထဲရှိ ကြေးနီပလာစမာမှတစ်ဆင့် ဘေးချင်းကပ်စင်များသို့ ပျံ့နှံ့နိုင်သည်။.
VIOX အင်ဂျင်နီယာဆိုင်ရာ အားသာချက်- VIOX BESS-အဆင့်သတ်မှတ်ထားသော DC circuit breaker များသည် ကျွန်ုပ်တို့၏ 20kA, 30kA နှင့် 50kA ထုတ်ကုန်လိုင်းများတွင် Ics = ၁၀၀% Icu ပါဝင်ပါသည်။ ဆိုလိုသည်မှာ VIOX 30kA breaker သည် 30kA ချို့ယွင်းမှုများကို ဖြတ်တောက်ပြီးနောက် အပြည့်အဝ ဝန်ဆောင်မှုပေးနိုင်စွမ်းကို ထိန်းသိမ်းထားသည်—ယိုယွင်းပျက်စီးမှုမရှိ၊ မဖြစ်မနေ အစားထိုးရန်မလို၊ နောက်ဆက်တွဲ ချို့ယွင်းမှုဖြစ်ရပ်များအတွင်း အန္တရာယ်တိုးလာခြင်းမရှိပါ။ ဤဒီဇိုင်းဆိုင်ရာ အတွေးအခေါ်သည် မြင့်မားသော Icu အဆင့်သတ်မှတ်ချက်များသည် မလုံလောက်သော Ics စွမ်းဆောင်ရည်ကို ဖုံးကွယ်ထားသော စံစက်မှု MCB များတွင် အဖြစ်များသော “တစ်ကြိမ်ရိုက်သူ သူရဲကောင်း” ပြဿနာကို ဖယ်ရှားပေးပါသည်။.
circuit breaker အဆင့်သတ်မှတ်ချက်များနှင့် ချို့ယွင်းမှုကာကွယ်ရေးတွင် ၎င်းတို့၏ သက်ရောက်မှုများဆိုင်ရာ အသေးစိတ်နည်းပညာပိုင်းဆိုင်ရာ ခွဲခြမ်းစိတ်ဖြာမှုအတွက် ကျွန်ုပ်တို့၏ Icu, Ics, Icw နှင့် Icm အဆင့်သတ်မှတ်ချက်များကို နားလည်ရန် လမ်းညွှန်ကို ကြည့်ပါ။.
နှိုင်းယှဉ်ဇယား- စံနှင့် စွမ်းဆောင်ရည်မြင့် BESS Breaker များ
| Breaker အမျိုးအစား | Icu အဆင့်သတ်မှတ်ချက် | Ics အဆင့်သတ်မှတ်ချက် | Ics/Icu အချိုး | ချို့ယွင်းပြီးနောက် ဝန်ဆောင်မှုသက်တမ်း | အကြံပြုထားသော အသုံးပြုမှု |
|---|---|---|---|---|---|
| စံအိမ်သုံး MCB | 6kA | 3kA | 50% | 3kA ချို့ယွင်းပြီးနောက် အစားထိုးပါ | အိမ်သုံး AC ဝန်များသာ |
| စံစီးပွားရေး MCB | 10kA | 5kA | 50% | 5kA ချို့ယွင်းပြီးနောက် အစားထိုးပါ | ပေါ့ပါးသော စီးပွားရေး AC/DC |
| စက်မှု MCCB (အနိမ့်အဆင့်) | 50kA | 12.5kA | 25% | 12.5kA ချို့ယွင်းပြီးနောက် အစားထိုးပါ | အရေးမကြီးသော ဖြန့်ဖြူးမှု |
| စက်မှု MCCB (အလယ်အလတ်အဆင့်) | 50kA | ၂၅ကေအေ | 50% | 25kA ချို့ယွင်းပြီးနောက် အစားထိုးပါ | စံစက်မှုလုပ်ငန်းသုံး ဓာတ်အားလိုင်းများ |
| VIOX BESS-အဆင့်သတ်မှတ်ထားသော MCB | 20kA | 20kA | 100% | အစားထိုးရန်မလိုအပ်ပါ | အိမ်သုံး ESS (5-20kWh) |
| VIOX BESS-အဆင့်သတ်မှတ်ထားသော MCCB | 30kA | 30kA | 100% | အစားထိုးရန်မလိုအပ်ပါ | စီးပွားရေး BESS (50-500kWh) |
| VIOX BESS-အဆင့်သတ်မှတ်ထားသော MCCB | 50kA | 50kA | 100% | အစားထိုးရန်မလိုအပ်ပါ | Utility-scale BESS (1MWh+) |

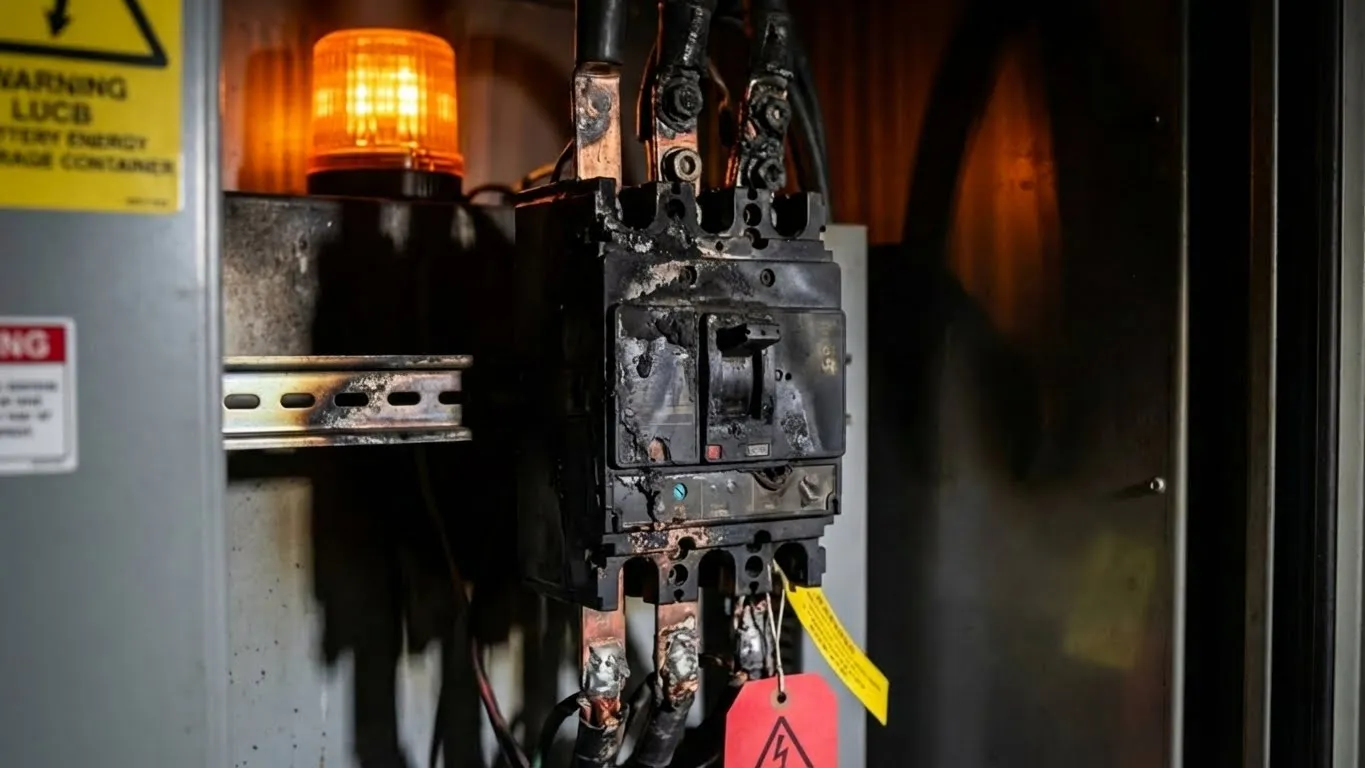

BESS အသုံးချမှုများတွင် 6kA/10kA Breaker များ အဘယ်ကြောင့် ပျက်ကွက်ရသနည်း
Arc ငြိမ်းသတ်ခြင်း ပျက်ကွက်မှု ယန္တရား
circuit breaker ၏ contacts များသည် ဝန်အောက်တွင် ကွာသွားသောအခါ၊ fixed contact နှင့် moving contact အကြားရှိ ကွာဟချက်တွင် လျှပ်စစ် arc တစ်ခု ဖြစ်ပေါ်သည်။ AC စနစ်များတွင်၊ arc သည် တစ်စက္ကန့်လျှင် 100 သို့မဟုတ် 120 ကြိမ် (50Hz သို့မဟုတ် 60Hz) ဖြစ်ပေါ်သည့် current zero-crossing တွင် သဘာဝအတိုင်း ငြိမ်းသွားပြီး breaker ၏ arc chute အား အေးသွားစေရန်နှင့် arc လမ်းကြောင်းကို deionize ပြုလုပ်ရန် အချိန်ပေးသည်။ DC စနစ်များတွင် ဤသဘာဝ current zero-crossing မရှိခြင်းကြောင့် breaker သည် arc chute ဒီဇိုင်း၊ သံလိုက်မှုတ်ထုတ်သည့် ကွိုင်များနှင့် လျင်မြန်သော contact ခွဲထုတ်သည့် အကွာအဝေးတို့မှတစ်ဆင့် arc ကို အတင်းအကျပ် ငြိမ်းသတ်ရန် လိုအပ်သည်။.
6kA သို့မဟုတ် 10kA အဆင့်သတ်မှတ်ထားသော MCB တွင် ၎င်း၏ အဆင့်သတ်မှတ်ထားသော တန်ဖိုးအထိ ချို့ယွင်းသော current များကို ကိုင်တွယ်ရန်အတွက် အရွယ်အစားနှင့် အကောင်းဆုံးဖြစ်အောင် ပြုလုပ်ထားသော arc chute ပါရှိသည်။ ဘက်ထရီဘဏ်မှ 20kA သို့မဟုတ် 30kA ချို့ယွင်းမှုနှင့် ထိတွေ့သောအခါ၊ ပျက်ကွက်မှု ယန္တရား သုံးခုသည် တစ်ပြိုင်နက် ဖြစ်ပေါ်သည်-
- အပူလွန်ကဲခြင်း- arc စွမ်းအင် (E = V × I × t) သည် arc chute ၏ အပူစွန့်ထုတ်နိုင်စွမ်းထက် ကျော်လွန်သည်။ arc plasma အပူချိန်သည် 20,000°C အထက်သို့ မြင့်တက်လာပြီး ပထမ 10-20 milliseconds အတွင်း arc splitter plates နှင့် chamber နံရံများကို အရည်ပျော်စေသည်။.
- သံလိုက်ပြည့်ဝခြင်း- arc ကို splitter plates များထဲသို့ တွန်းတင်ရန် ဒီဇိုင်းထုတ်ထားသော breaker ၏ သံလိုက်မှုတ်ထုတ်သည့် စနစ်သည် ချို့ယွင်းသော current သည် ဒီဇိုင်းကန့်သတ်ချက်ထက် 2-3 ဆ ကျော်လွန်သောအခါ ပြည့်ဝသွားသည်။ arc သည် ငြိမ်းသတ်သည့်အခန်းထဲသို့ ရွေ့လျားမည့်အစား contact ဧရိယာတွင် ငြိမ်နေသည်။.
- Contact ဂဟေဆက်ခြင်း- breaker ၏ အဆင့်သတ်မှတ်ချက်ထက် မြင့်မားသော ချို့ယွင်းသော current များတွင်၊ ဖွင့်သည့် stroke အတွင်း contacts များအကြားရှိ လျှပ်စစ်သံလိုက်အားများသည် နယူတန်ထောင်ပေါင်းများစွာအထိ ရောက်ရှိနိုင်သည်။ လည်ပတ်မှု ယန္တရား၏ spring အားသည် ဤသံလိုက်ဆွဲအားကို လုံလောက်စွာ မြန်ဆန်စွာ မကျော်လွှားနိုင်ပါက contacts များသည် ဂဟေဆက်သွားသည်။ breaker သည် ပိတ်ထားပြီး၊ upstream protection လည်ပတ်သည်အထိ သို့မဟုတ် ဘက်ထရီဘဏ်ကို ကိုယ်တိုင်အဆက်ဖြတ်သည်အထိ ဆက်တိုက် ချို့ယွင်းသော current ကို ပို့လွှတ်ပေးသည်။.
Case Study: 10kA Breaker နှင့် 30kA BESS ချို့ယွင်းမှု
စီးပွားရေး BESS တပ်ဆင်မှုကို စဉ်းစားကြည့်ပါ- 100kWh lithium iron phosphate (LFP) ဘက်ထရီစနစ်၊ 400VDC nominal၊ 100S ဆဲလ်များ (ဆဲလ်တစ်ခုလျှင် 3.2V nominal) ၏ လေးခုသော parallel strings အဖြစ် ဖွဲ့စည်းထားသည်။ string တစ်ခုစီသည် 100Ah စွမ်းရည်ကို ပံ့ပိုးပေးပြီး ဆဲလ်တစ်ခုလျှင် 3mΩ internal resistance ရှိပြီး၊ စုစုပေါင်း string resistance 300mΩ နှင့် လေးခုသော parallel configuration အတွက် 75mΩ ကို ရရှိစေသည်။ busbars၊ connections နှင့် wiring များအတွက် 25mΩ ကို ထည့်ပါ—စုစုပေါင်း ချို့ယွင်းမှုလမ်းကြောင်း resistance သည် 100mΩ (0.1Ω) နှင့် ညီမျှသည်။.
ဖြစ်နိုင်ချေရှိသော ချို့ယွင်းသော current တွက်ချက်မှု-
- Steady-state Isc = 400V ÷ 0.1Ω = 4,000A
- Peak asymmetrical current (2.2× factor) = 8,800A ≈ 8.8kA
ဤတွက်ချက်မှုကို ပြန်လည်သုံးသပ်နေသော အင်ဂျင်နီယာတစ်ဦးသည် 10kA-အဆင့်သတ်မှတ်ထားသော MCB သည် 13% safety margin ဖြင့် လုံလောက်သော protection ကို ပေးသည်ဟု ကောက်ချက်ချနိုင်သည်။ ဤသည်မှာ အလွန်အရေးကြီးသော အမှားဖြစ်သည်။ တွက်ချက်မှုသည် ချို့ယွင်းမှုအတွင်း resistance အားလုံးသည် အဆက်မပြတ်ရှိနေသည်ဟု ယူဆသည်။ အမှန်တကယ်တွင်၊ ဘက်ထရီအတွင်းပိုင်း resistance သည် discharge ပြုလုပ်နေစဉ် ဆဲလ်အပူချိန် မြင့်တက်လာသည်နှင့်အမျှ လျော့နည်းသွားသည်။ မြင့်မားသောအပူချိန်များ (45-60°C) တွင်၊ ဆဲလ် resistance သည် 20-30% လျော့ကျသွားသည်။ ချို့ယွင်းမှုလမ်းကြောင်း busbars နှင့် connections များသည်လည်း အပူချိန်တက်လာသော်လည်း ၎င်းတို့၏ resistance တိုးလာမှုသည် ဘက်ထရီ impedance လျော့ကျမှုနှင့် နှိုင်းယှဉ်ပါက အနည်းငယ်သာဖြစ်သည်။.
50°C ဘက်ထရီအပူချိန်တွင် ပြင်ဆင်ထားသော ချို့ယွင်းသော current-
- လျော့နည်းသွားသော ဆဲလ် resistance- 2.1mΩ × 100S = string တစ်ခုလျှင် 210mΩ
- လေးခု parallel- 52.5mΩ + 25mΩ (connections) = 77.5mΩ
- Steady-state Isc = 400V ÷ 0.0775Ω = 5,161A
- Peak asymmetrical current = 11.4kA
10kA breaker သည် ယခုအခါ ၎င်း၏ အဆင့်သတ်မှတ်ထားသော Icu ထက် 14% ကျော်လွန်၍ လည်ပတ်နေသည်။ ပို၍အရေးကြီးသည်မှာ၊ breaker ၏ Ics သည် Icu ၏ 50% (5kA၊ အိမ်သုံးအဆင့် MCB များအတွက် ပုံမှန်) ဖြစ်ပါက၊ ဤချို့ယွင်းမှုသည် ဝန်ဆောင်မှုအဆင့်သတ်မှတ်ချက်ထက် 2.3 ဆ ကျော်လွန်နေသည်။ မျှော်လင့်ထားသည့် ရလဒ်- ပြင်းထန်သော အတွင်းပိုင်းပျက်စီးမှုနှင့်အတူ အောင်မြင်စွာ ချို့ယွင်းမှုကို ဖြတ်တောက်ခြင်း၊ မဖြစ်မနေ breaker အစားထိုးခြင်းနှင့် အပိုပစ္စည်းများရရှိနိုင်မှုအပေါ် မူတည်၍ နာရီ သို့မဟုတ် ရက်ပေါင်းများစွာအထိ ကြာမြင့်နိုင်သော စနစ်ရပ်ဆိုင်းခြင်း။.
breaker အစားထိုးခြင်းမပြုလုပ်မီ ဒုတိယချို့ယွင်းမှုတစ်ခု ဖြစ်ပေါ်ပါက—သီးခြား ချို့ယွင်းမှုဖြစ်နိုင်ခြေများနှင့်အတူ multi-rack BESS တပ်ဆင်မှုများတွင် လုံးဝဖြစ်နိုင်သည့် အခြေအနေတစ်ခု—ယိုယွင်းနေသော breaker သည် ဖြတ်တောက်ရန် ပျက်ကွက်ပြီး၊ ဆိုးရွားသော မီးလောင်မှု ဖြစ်ပေါ်လာမည်ဖြစ်သည်။.
အသုံးများသော BESS Configuration များအတွက် လိုအပ်သော Breaker အဆင့်သတ်မှတ်ချက်များ
| BESS Configuration | စနစ်ဗို့ | စွမ်းရည် | ပုံမှန်အတွင်းပိုင်း Resistance | ဖြစ်နိုင်ချေရှိသော Isc (Peak) | လိုအပ်သော အနည်းဆုံး Icu | အကြံပြုထားသော Icu | အကြံပြုထားသော ဘရိတ်ကာ အမျိုးအစား |
|---|---|---|---|---|---|---|---|
| အိမ်သုံး ESS (Single Battery) | 48VDC | 5-10kWh | 80-100mΩ | 1,200A | 10kA | 20kA | DC MCB (2P) |
| အိမ်သုံး ESS (Parallel) | 48VDC | 10-20kWh | 40-60mΩ | 2,400A | 15kA | 20kA | DC MCB (2P) |
| စီးပွားရေး BESS (Small) | 400VDC | 50-100kWh | 50-80mΩ | 12kA | 20kA | 30kA | DC MCCB (2P) |
| Commercial BESS (Medium) | 600VDC | 100-500kWh | 30-60mΩ | 24kA | 30kA | 50kA | DC MCCB (2P) |
| Utility BESS (Rack-Level) | 800VDC | 500kWh-1MWh | 20-40mΩ | 35kA | 50kA | 50kA + HRC Fuse | DC MCCB (2P) with Series Fuse |
| Utility BESS (String-Level) | 1000VDC | 1-5MWh | 15-30mΩ | ၅၀ကေအေ+ | 65kA | 65kA + 300kA Fuse | DC MCCB + HRC Fuse Coordination |
အင်ဂျင်နီယာမှတ်စု- အနည်းဆုံး Icu သည် IEC 60947-2 လမ်းညွှန်ချက်များအရ 1.5× safety factor ဖြင့် တွက်ချက်ထားသော လိုအပ်ချက်ကို ကိုယ်စားပြုသည်။ အကြံပြုထားသော Icu တွင် အပူချိန်လျှော့ချခြင်း၊ အိုမင်းခြင်းအကျိုးသက်ရောက်မှုများနှင့် အနာဂတ်စနစ်တိုးချဲ့ခြင်းအတွက် အပိုအနားသတ်ပါဝင်သည်။ ခန့်မှန်းထားသော ချို့ယွင်းချက်လျှပ်စီးကြောင်းသည် အဆင့်သတ်မှတ်ထားသော Icu ၏ 80% ထက်ကျော်လွန်သည့် breaker ကို ဘယ်သောအခါမျှ မသတ်မှတ်ပါနှင့်။.
BESS အတွက် မှန်ကန်သော DC Breaker ကို ရွေးချယ်ခြင်း- 20kA/30kA/50kA ဆုံးဖြတ်ချက်
ဖြစ်နိုင်ချေရှိသော Short-Circuit Current ကို တွက်ချက်ခြင်း
တိကျသော ချို့ယွင်းချက်လျှပ်စီးကြောင်းတွက်ချက်မှုသည် သင့်လျော်သော breaker ရွေးချယ်မှု၏ အခြေခံအုတ်မြစ်ဖြစ်သည်။ အင်ဂျင်နီယာများသည် အဓိက parameters ငါးခုကို ထည့်သွင်းစဉ်းစားရမည်-
- စနစ်ဗို့အား (V): nominal voltage မဟုတ်ဘဲ အမြင့်ဆုံးအားသွင်းဗို့အားကို အသုံးပြုပါ။ 48V nominal system (16S lithium) အတွက် အမြင့်ဆုံးအားသွင်းဗို့အားသည် 57.6V (ဆဲလ်တစ်ခုလျှင် 3.6V) ဖြစ်သည်။ ဤ 20% တိုးလာမှုသည် ချို့ယွင်းချက်လျှပ်စီးကြောင်း 20% မြင့်မားခြင်းသို့ တိုက်ရိုက်ပြောင်းလဲသည်။.
- ဘက်ထရီအတွင်းခံနိုင်ရည် (Rbatt): ၎င်းကို ဘက်ထရီထုတ်လုပ်သူ၏ datasheet မှရယူပါ၊ ပုံမှန်အားဖြင့် 50% state of charge (SoC) နှင့် 25°C တွင် သတ်မှတ်ထားသည်။ large-format prismatic ဆဲလ်များအတွက် ခံနိုင်ရည်သည် 0.5mΩ (premium automotive-grade) မှ 3mΩ (standard stationary storage) အထိရှိသည်။ Cylindrical ဆဲလ်များ (18650, 21700) သည် ပိုမိုမြင့်မားသောခံနိုင်ရည်ကိုပြသသည်- ဆဲလ်တစ်ခုလျှင် 15-40mΩ။.
- Parallel Strings အရေအတွက် (Np): Parallel configuration သည် စုစုပေါင်းခံနိုင်ရည်ကို ပိုင်းခြားသည်။ parallel strings လေးခုသည် ထိရောက်သောခံနိုင်ရည်ကို single string တန်ဖိုး၏ 25% သို့ လျှော့ချသည်- Reff = Rsingle / Np။.
- Connection Resistance (Rconn): Busbars၊ terminals နှင့် cables များသည် စနစ်ဒီဇိုင်းပေါ်မူတည်၍ 15-40mΩ အထိ ပါဝင်ပါသည်။ >200 in-lb torque ပါသော အရည်အသွေးမြင့် bolted busbar ချိတ်ဆက်မှုများသည် 15-20mΩ ကိုရရှိသည်။ ဖြန့်ဖြူးရေး terminals များပေါ်ရှိ Crimped cable lugs များသည် 30-40mΩ အထိရောက်ရှိနိုင်သည်။.
- Temperature Derating Factor (k): ဘက်ထရီခံနိုင်ရည်သည် အပူချိန်နှင့်အတူ လျော့နည်းသွားသည်။ အဆိုးဆုံးရာသီဥတုပူပြင်းသောလည်ပတ်မှု (50-60°C ဘက်ထရီအပူချိန်) အတွက် k = 0.7 ကိုသုံးပါ။.
ပြီးပြည့်စုံသော ချို့ယွင်းချက်လျှပ်စီးကြောင်းဖော်မြူလာ-
Isc(steady) = Vmax / [k × (Rbatt/Np + Rconn)]
Isc(peak) = 2.2 × Isc(steady)
လုပ်ဆောင်ထားသော ဥပမာ-
- စနစ်- 400VDC, 200kWh, LFP chemistry
- Configuration: 8 parallel strings, string တစ်ခုလျှင် 125S
- Cell data: 3.2V nominal, 3.65V max, 25°C တွင် 2mΩ internal resistance
- အမြင့်ဆုံးဗို့အား: 125S × 3.65V = 456V
- Single string resistance: 125 × 2mΩ = 250mΩ
- Parallel resistance: 250mΩ / 8 = 31.25mΩ
- Connection resistance: 25mΩ (တိုင်းတာ)
- စုစုပေါင်းအေးသောခံနိုင်ရည်: 56.25mΩ
- ပူသောခံနိုင်ရည် (k=0.7): 0.7 × 31.25mΩ + 25mΩ = 46.9mΩ
- Steady-state Isc: 456V / 0.0469Ω = 9,723A
- Peak Isc: 2.2 × 9,723A = 21.4kA
လိုအပ်သော breaker: အနည်းဆုံး Icu = 21.4kA × 1.25 safety factor = 26.75kA။ 30kA rated MCCB ကို သတ်မှတ်ပါ။.
Application-Based ရွေးချယ်မှုလမ်းညွှန်ချက်များ
Small Residential ESS (5-20kWh): ဤအကွာအဝေးရှိ စနစ်များသည် ပုံမှန်အားဖြင့် 48V ဘက်ထရီအထုပ်များကို 5kA နှင့် 15kA peak ကြားရှိ ဖြစ်နိုင်ချေရှိသော ချို့ယွင်းချက်လျှပ်စီးကြောင်းများနှင့်အတူ အသုံးပြုကြသည်။ သင့်လျော်သောအဆင့်သတ်မှတ်ထားသော 20kA DC MCB သည် built-in safety margin ဖြင့် လုံလောက်သောကာကွယ်မှုကို ပေးပါသည်။ VIOX VX-DC20 series MCB များ (20kA Icu, 20kA Ics, 1-63A frame sizes) ကို ဤ application အတွက် bidirectional arc extinction နှင့် UL 1077 certification ဖြင့် အထူးထုတ်လုပ်ထားပါသည်။.
Commercial BESS (50-500kWh): Mid-scale စနစ်များသည် 400-800VDC တွင်လည်ပတ်ပြီး ချို့ယွင်းချက်လျှပ်စီးကြောင်းများသည် 20-35kA သို့ရောက်ရှိသည်။ ဤအမျိုးအစားသည် MCCB ကာကွယ်မှုကို တောင်းဆိုသည်—standard MCB များသည် ဤစွမ်းအင်အဆင့်များတွင် ယုံကြည်စိတ်ချရသော ဖြတ်တောက်မှုအတွက် လိုအပ်သော contact force နှင့် arc chute volume မရှိပါ။ သီးခြားချို့ယွင်းချက်တွက်ချက်မှုပေါ်မူတည်၍ 30kA သို့မဟုတ် 50kA rated MCCB များကို သတ်မှတ်ပါ။ rated current ကိုက်ညီမှုရှိမရှိに関わらず၊ commercial battery တပ်ဆင်မှုများတွင် residential-grade MCB များကို ဘယ်သောအခါမျှ မသုံးပါနှင့်—breaking capacity သည် အခြေခံအားဖြင့် မလုံလောက်ပါ။.
Utility-Scale BESS (1MWh+): parallel battery modules ရာပေါင်းများစွာပါရှိသော ကြီးမားသောတပ်ဆင်မှုများသည် ဖြစ်နိုင်ချေရှိသော ချို့ယွင်းချက်လျှပ်စီးကြောင်းများကို 50kA ထက်ကျော်လွန်စေသည်။ ဤစွမ်းအင်အဆင့်များတွင် MCCB ကာကွယ်မှုတစ်ခုတည်းသည် မလုံလောက်ပါ။ cascaded ကာကွယ်ရေးနည်းဗျူဟာကို အကောင်အထည်ဖော်ပါ- rack/cabinet အဆင့်တွင် 300kA သို့မဟုတ် ထို့ထက်မြင့်သော HRC fuses များဖြင့် ကျောထောက်နောက်ခံပြုထားသော string-level MCCB များ (50kA)။ ဤချဉ်းကပ်မှုကို နောက်အပိုင်းတွင် အသေးစိတ်ဖော်ပြထားသည်။.
ဘက်ထရီသိုလှောင်မှု application များတွင် molded case circuit breakers များအတွက် ပြည့်စုံသော နည်းပညာဆိုင်ရာ သတ်မှတ်ချက်များနှင့် ရွေးချယ်မှုလမ်းညွှန်မှုအတွက်၊ ကျွန်ုပ်တို့၏ အသေးစိတ် MCCB လမ်းညွှန်ကို ပြန်လည်သုံးသပ်ပါ.
Ultra-High Capacity BESS တွင် Fuses များ၏ အခန်းကဏ္ဍ
Circuit Breakers များသည် တစ်ခုတည်း မလုံလောက်သောအခါ
Utility-scale BESS တပ်ဆင်မှုများနှင့် ကြီးမားသော စီးပွားဖြစ်စနစ်များတွင် ဖြစ်ပေါ်နိုင်သော ချို့ယွင်းမှုလျှပ်စီးကြောင်းသည် 50kA ထက်ကျော်လွန်ပါက circuit breaker များကိုသာ အားကိုးခြင်းသည် အန္တရာယ်နှစ်ခုကို မိတ်ဆက်ပေးပါသည်။ ပထမဦးစွာ ပရီမီယံ 50kA-rated MCCB များပင်လျှင် ၎င်းတို့၏ အမြင့်ဆုံးဒီဇိုင်းစွမ်းရည်နှင့် နီးကပ်စွာလည်ပတ်နေပြီး တွက်ချက်မှုအမှားများ၊ အပူချိန်အလွန်အကျွံ သို့မဟုတ် စနစ်ပြုပြင်ပြောင်းလဲမှုများအတွက် အနည်းဆုံးဘေးကင်းလုံခြုံရေးအနားသတ်ကို ထားရှိပေးပါသည်။ ဒုတိယအနေဖြင့် 65kA+ rated MCCB များ၏ ကုန်ကျစရိတ်နှင့် ရုပ်ပိုင်းဆိုင်ရာအရွယ်အစားသည် စက်ပစ္စည်းများစွာလိုအပ်သည့် string-level protection အတွက် တားမြစ်ထားသည်။.
ဖြေရှင်းနည်းမှာ fuse-breaker protection ကို ညှိနှိုင်းခြင်းဖြစ်သည်။ 300kA သို့မဟုတ် 400kA အတွက် အဆင့်သတ်မှတ်ထားသော High Rupturing Capacity (HRC) ဖျူးများသည် rack သို့မဟုတ် cabinet အဆင့်တွင် အကောင်းဆုံး backup protection ကို ပေးစွမ်းနိုင်ပြီး 30kA သို့မဟုတ် 50kA MCCB များသည် တစ်ဦးချင်း string သို့မဟုတ် module များကို ကာကွယ်ပေးသည်။ ၎င်းသည် MCCB သည် ၎င်း၏ Ics rating အထိ အလယ်အလတ်ဝန်ပိုများနှင့် ချို့ယွင်းချက်များကို ရှင်းလင်းပေးသည့် ရွေးချယ်ညှိနှိုင်းမှုအစီအစဉ်ကို ဖန်တီးပေးပြီး breaker ၏စွမ်းရည်ထက် ကျော်လွန်သော အလွန်အမင်းချို့ယွင်းမှုအခြေအနေများတွင်သာ ဖျူးသည် လည်ပတ်ပါသည်။.
ရွေးချယ်ညှိနှိုင်းမှုဗျူဟာ
သင့်လျော်သော fuse-breaker ညှိနှိုင်းမှုသည် ရွေးချယ်နိုင်စွမ်းရှိစေရန်အတွက် time-current curves ကို ဂရုတစိုက်ခွဲခြမ်းစိတ်ဖြာရန် လိုအပ်သည်။ breaker ၏ အမြင့်ဆုံးချို့ယွင်းမှုလျှပ်စီးကြောင်းတွင် ဖျူး၏ အနည်းဆုံးအရည်ပျော်ချိန်သည် IEEE 242 လမ်းညွှန်ချက်များအရ breaker ၏ စုစုပေါင်းရှင်းလင်းချိန် (arcing time + contact separation time) ထက် အနည်းဆုံးအချိုး 2:1 ထက် ကျော်လွန်ရပါမည်။ ၎င်းသည် breaker သည် ချို့ယွင်းချက်ကို ရှင်းလင်းရန်အခွင့်အရေးမရရှိမီ ဖျူးလည်ပတ်သည့် “nuisance fusing” ကို တားဆီးပေးသည်။.
600VDC စီးပွားဖြစ် BESS အတွက် ဥပမာညှိနှိုင်းမှုလေ့လာချက်-
- String-level protection: VIOX 50kA MCCB, 125A frame, 50kA တွင် 10ms ရှင်းလင်းချိန်
- Rack-level protection: 250A HRC fuse, 300kA interrupting rating, 50kA တွင် 30ms အရည်ပျော်ချိန်
- ညှိနှိုင်းမှုအချိုး- 30ms / 10ms = 3:1 (အနည်းဆုံးလိုအပ်ချက်ထက် ကျော်လွန်သည်)
- ရလဒ်- 50kA အောက် ချို့ယွင်းချက်များကို ဖျူးလည်ပတ်ခြင်းမရှိဘဲ MCCB မှ ရှင်းလင်းပေးပါသည်။ 50kA အထက် ချို့ယွင်းချက်များကို ချို့ယွင်းချက်ပြတ်တောက်သွားသည်နှင့် MCCB မှ ချိတ်ဆက်မှုဖြတ်တောက်ပေးခြင်းဖြင့် ဖျူးမှ ရှင်းလင်းပေးပါသည်။.
ဤဗျူဟာသည် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို သိသိသာသာလျှော့ချပေးသည်။ String-level ချို့ယွင်းချက်များကို ၎င်း၏ 100% Ics rating အရ ဝန်ဆောင်မှုပေးနိုင်ဆဲဖြစ်ပြီး အစားထိုးရန်မလိုအပ်သော MCCB မှ ရှင်းလင်းပေးပါသည်။ ဒီဇိုင်းတွက်ချက်မှုများထက် ကျော်လွန်သော ဆိုးရွားသောချို့ယွင်းချက်များသာ (စနစ်တကျအင်ဂျင်နီယာစနစ်များတွင် ရှားပါးသောအဖြစ်အပျက်) သည် ဖျူးလည်ပတ်မှုနှင့် ဖျူးအစားထိုးရန်အတွက် ဆက်စပ်ရပ်ဆိုင်းချိန်များ ဖြစ်ပေါ်စေသည်။.
ဘက်ထရီသိုလှောင်မှုစနစ်များတွင် ultra-high breaking capacity ဖျူးများဆိုင်ရာ အသေးစိတ်အချက်အလက်များနှင့် အသုံးချမှုလမ်းညွှန်အတွက် ကျွန်ုပ်တို့၏ 300kA HRC ဖျူးကာကွယ်မှုအတွက် ပြီးပြည့်စုံသောလမ်းညွှန်ကို ကြည့်ပါ။.
Multi-Level Protection Architecture
Utility-scale BESS သည် ပုံမှန်အားဖြင့် ကာကွယ်မှုအဆင့်သုံးဆင့်ကို အကောင်အထည်ဖော်သည်-
- Cell/Module Level: အီလက်ထရွန်းနစ် ချိတ်ဆက်မှုဖြတ်တောက်ခြင်းပါရှိသော ပေါင်းစပ်ဘက်ထရီစီမံခန့်ခွဲမှုစနစ် (BMS)။ ချို့ယွင်းချက်ပြတ်တောက်မှုအတွက် ဒီဇိုင်းထုတ်ထားခြင်းမဟုတ်ပါ—စောစီးစွာသတိပေးချက်နှင့် ထိန်းချုပ်ထားသောပိတ်ခြင်းကို ပေးပါသည်။.
- String Level: စီးရီးအပြိုင် string တစ်ခုစီကို ကာကွယ်ပေးသော 30kA သို့မဟုတ် 50kA MCCB။ ဤစက်ပစ္စည်းများသည် လျှပ်ကာပျက်ကွက်မှုများ၊ ချိတ်ဆက်ကိရိယာချို့ယွင်းချက်များနှင့် တစ်စိတ်တစ်ပိုင်းလျှပ်စစ်ဆားကစ်တိုများအပါအဝင် ချို့ယွင်းမှုဖြစ်ရပ်အားလုံး၏ 90% ကို ရှင်းလင်းပေးသည်။.
- Rack/Cabinet Level: 250-400A HRC ဖျူးများသည် 300kA+ အဆင့်သတ်မှတ်ထားသည်။ DC bus ပေါ်ရှိ multi-string ချို့ယွင်းချက်များ သို့မဟုတ် ပြင်ပလျှပ်စစ်ဆားကစ်တိုများအတွင်း အကောင်းဆုံး backup protection ကို ပေးစွမ်းပြီး rack တစ်ခုလုံးကို ချိတ်ဆက်မှုဖြတ်တောက်ပေးသည်။.
ဤအလွှာလိုက်ချဉ်းကပ်မှုသည် ချို့ယွင်းချက်ပါဝင်မှုကို သေချာစေပြီး ဘေးချင်းကပ်ပစ္စည်းများသို့ ချို့ယွင်းချက်ပျံ့နှံ့မှုကို တားဆီးကာ single-point ပျက်ကွက်မှုများအတွင်း စနစ်ရရှိနိုင်မှုကို ထိန်းသိမ်းပေးသည်။.
VIOX ၏ BESS-Specific DC Breaker ဖြေရှင်းနည်းများ
VIOX BESS-Rated ထုတ်ကုန်များ၏ အင်ဂျင်နီယာဆိုင်ရာ အားသာချက်များ
VIOX Electric သည် ဘက်ထရီစွမ်းအင်သိုလှောင်မှုစနစ်များ၏ ထူးခြားသောလိုအပ်ချက်များအတွက် အထူးအင်ဂျင်နီယာစနစ်ဖြင့် တီထွင်ထုတ်လုပ်ထားသော DC circuit breaker များ၏ ကျယ်ပြန့်သောလိုင်းကို တီထွင်ထုတ်လုပ်ထားပါသည်။ ပြန်လည်အသုံးပြုထားသော AC breaker များ သို့မဟုတ် ယေဘူယျ DC ကာကွယ်ရေးကိရိယာများနှင့်မတူဘဲ VIOX BESS-rated ထုတ်ကုန်များသည် အရေးကြီးသောဒီဇိုင်းမြှင့်တင်မှုလေးခုကို ပေါင်းစပ်ထည့်သွင်းထားသည်-
1. 100% Ics Rating (Ics = Icu): VIOX BESS circuit breaker အားလုံးသည် ၎င်းတို့၏ အမြင့်ဆုံး breaking capacity နှင့် ညီမျှသော ဝန်ဆောင်မှုအပြည့်အဝ breaking capacity ကို ရရှိကြသည်။ VIOX 30kA breaker သည် 30kA ချို့ယွင်းချက်များကို ထပ်ခါထပ်ခါ ပြတ်တောက်ပြီးနောက် လုပ်ဆောင်နိုင်စွမ်းအပြည့်အဝကို ထိန်းသိမ်းထားသည်။ ၎င်းသည် 25-50% Ics အချိုးများပါရှိသော စံစက်မှု breaker များသည် အဓိကချို့ယွင်းမှုဖြစ်ရပ်တစ်ခုပြီးနောက် အစားထိုးရန်လိုအပ်သည့် “one-shot hero” ပြဿနာကို ဖယ်ရှားပေးပါသည်။ နှစ် 20 သက်တမ်းရှိ BESS သက်တမ်းတစ်လျှောက်တွင် ဤဒီဇိုင်းအတွေးအခေါ်သည် စံ MCCB များထက် 40-60% ဖြင့် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည်။.
2. Bidirectional Arc Extinction: BESS အသုံးချမှုများတွင် bidirectional လျှပ်စီးကြောင်းစီးဆင်းမှုပါဝင်သည်—peak shaving နှင့် backup power အတွင်း discharge၊ off-peak နှင့် solar generation ကာလများအတွင်း charging။ သံလိုက်အမြဲတမ်း arc blowout စနစ်များကို အသုံးပြုထားသော စံ DC breaker များသည် polarized ဖြစ်သည်- ၎င်းတို့သည် လျှပ်စီးကြောင်းတစ်ဖက်တည်းတွင်သာ မှန်ကန်စွာလုပ်ဆောင်သည်။ လျှပ်စီးကြောင်းပြောင်းပြန်ဖြစ်ပါက သံလိုက်စက်ကွင်းသည် splitter chamber ထဲသို့ arc ရွေ့လျားမှုကို ဆန့်ကျင်ပြီး arc ရပ်တန့်ခြင်းနှင့် ငြိမ်းသတ်ခြင်းကို ဖြစ်စေသည်။ VIOX သည် လျှပ်စီးကြောင်းဦးတည်ရာနှင့်မသက်ဆိုင်သော arc chute ဂျီသြမေတြီပါရှိသော electromagnetic coil blowout စနစ်များကို အသုံးပြုထားပြီး လျှပ်စီးကြောင်းဦးတည်ရာမည်သို့ပင်ရှိစေကာမူ ယုံကြည်စိတ်ချရသော ပြတ်တောက်မှုကို သေချာစေသည်။ ၎င်းသည် BESS အတွက် မဖြစ်မနေလိုအပ်ပြီး bidirectional DC အသုံးချမှုများအတွက် UL 1077 အပိုင်း 46 မှ ရှင်းရှင်းလင်းလင်းလိုအပ်ပါသည်။.
3. Enhanced Arc Chamber Design: ဘက်ထရီချို့ယွင်းမှုလျှပ်စီးကြောင်းများသည် တူညီသောပမာဏရှိ transformer-fed AC ချို့ယွင်းချက်များထက် သိသိသာသာကျော်လွန်သော စဉ်ဆက်မပြတ်စွမ်းအင်ထုတ်လွှတ်မှုကို ပေးစွမ်းသည်။ VIOX BESS breaker များတွင် စံစက်မှု MCCB များထက် 40% ပိုကြီးသော ထုထည်ပါရှိသော arc chamber များ၊ ငွေ-တန်စတင်အလွိုင်း (စံကြေးနီနှင့် နှိုင်းယှဉ်ပါက) မှ ထုတ်လုပ်ထားသော တိုးချဲ့ arc runner plate များ နှင့် သာလွန်ကောင်းမွန်သော အပူထုထည်နှင့် လျှပ်ကာကို ပေးစွမ်းနိုင်သော double-row ceramic splitter plate များ ပါဝင်ပါသည်။ ဤအင်္ဂါရပ်များသည် arc ဗို့အားသည် ဘက်ထရီ terminal ဗို့အားထက် မြန်ဆန်စွာတည်ဆောက်ကြောင်း သေချာစေပြီး arc လျှပ်စီးကြောင်းကို သုညသို့ တွန်းပို့ကာ 10-15ms အတွင်း ယုံကြည်စိတ်ချရသော ငြိမ်းသတ်မှုကို ဖြစ်စေသည်။.
4. Thermal Stability at Continuous Current: BESS အသုံးချမှုများသည် ပုံမှန်စက်မှုမော်တာ သို့မဟုတ် ထရန်စဖော်မာဝန်များနှင့် ၎င်းတို့၏ စဉ်ဆက်မပြတ်လျှပ်စီးကြောင်းပရိုဖိုင်တွင် ကွဲပြားသည်။ ဘက်ထရီစနစ်များသည် တိုးချဲ့ backup power ဖြစ်ရပ်များ သို့မဟုတ် ဝယ်လိုအားတုံ့ပြန်မှုပရိုဂရမ်များအတွင်း နာရီပေါင်းများစွာ 100% အဆင့်သတ်မှတ်ထားသော discharge လျှပ်စီးကြောင်းကို ထိန်းသိမ်းနိုင်သည်။ VIOX BESS breaker များသည် IEC 60947-2 Clause 8.3.2 အရ တိုးချဲ့အပူချိန်မြင့်တက်မှုစမ်းသပ်မှုကို ခံယူသည်—40°C ပတ်ဝန်းကျင်တွင် အဆင့်သတ်မှတ်ထားသော လျှပ်စီးကြောင်းတွင် နာရီ 1000 ကြာ—terminal အပူချိန်မြင့်တက်မှုသည် 50K အောက်တွင်ရှိနေကြောင်းနှင့် contact resistance သည် မူလတန်ဖိုး၏ 150% ထက် မကျော်လွန်ကြောင်း သေချာစေသည်။ စံစက်မှု MCCB များသည် ပုံမှန်အားဖြင့် ကြားဖြတ်တာဝန်စက်ဝန်းများအတွက် အဆင့်သတ်မှတ်ထားပြီး စဉ်ဆက်မပြတ်ဘက်ထရီဝန်များအောက်တွင် အပူပိုင်းဆိုင်ရာ ယိုယွင်းပျက်စီးမှုကို ပြသနိုင်သည်။.
လက်မှတ်များနှင့် လိုက်နာမှု
VIOX BESS circuit breaker များသည် DC ကာကွယ်ရေးကိရိယာများကို အုပ်ချုပ်သည့် နိုင်ငံတကာစံနှုန်းများနှင့် ကိုက်ညီသည်-
- IEC 60947-2- Low-voltage switchgear နှင့် controlgear – Circuit-breakers။ တည်ဆောက်မှုလိုအပ်ချက်များ၊ အပူချိန်မြင့်တက်မှုကန့်သတ်ချက်များ၊ စက်ပိုင်းဆိုင်ရာ/လျှပ်စစ်ခံနိုင်ရည်စမ်းသပ်မှုနှင့် Icu နှင့် Ics ratings အပါအဝင် လျှပ်စစ်ဆားကစ်တိုစွမ်းဆောင်ရည်အတည်ပြုခြင်းတို့ကို အကျုံးဝင်ပါသည်။.
- UL 1077: လျှပ်စစ်ပစ္စည်းများတွင် အသုံးပြုရန်အတွက် ဖြည့်စွက်ကာကွယ်သူများ။ 1-63A အကွာအဝေးရှိ miniature circuit breaker (MCB) များအတွက် သက်ဆိုင်ပါသည်။ non-polarized breaker တောင်းဆိုမှုများအတွက် မဖြစ်မနေ bidirectional စမ်းသပ်မှုဖြင့် အဆင့်သတ်မှတ်ထားသော ဗို့အားတွင် DC ပြတ်တောက်နိုင်စွမ်းစမ်းသပ်မှုကို သတ်မှတ်ပေးပါသည်။.
- UL 489- Molded-Case Circuit Breakers, Molded-Case Switches နှင့် Circuit-Breaker Enclosures။ 63A အထက် MCCB များကို အကျုံးဝင်ပါသည်။ ဘက်ထရီ impedance ကို ကိုယ်စားပြုသော X/R အချိုးများတွင် thermal-magnetic trip unit များအတွက် calibration သည်းခံနိုင်မှုလိုအပ်ချက်များနှင့် လျှပ်စစ်ဆားကစ်တိုစမ်းသပ်မှုတို့ ပါဝင်ပါသည်။.
ပြင်ပအဖွဲ့အစည်းစမ်းသပ်ခြင်းနှင့် အသိအမှတ်ပြုခြင်းသည် VIOX ထုတ်ကုန်များသည် သန်းပေါင်းများစွာတန်ဖိုးရှိ ဘက်ထရီပိုင်ဆိုင်မှုများကို ကာကွယ်ရန်နှင့် ဆိုးရွားသောချို့ယွင်းမှုအခြေအနေများကို ကာကွယ်ရန်အတွက် လိုအပ်သော တင်းကျပ်သောဘေးကင်းလုံခြုံရေးနှင့် စွမ်းဆောင်ရည်လိုအပ်ချက်များနှင့် ကိုက်ညီကြောင်း သေချာစေသည်။.
တပ်ဆင်ခြင်းနှင့် ဘေးကင်းလုံခြုံရေး အကောင်းဆုံးအလေ့အကျင့်များ
အပူချိန်နှင့် အမြင့် လျှော့ချခြင်း
Circuit breaker ratings များကို စံစမ်းသပ်မှုအခြေအနေများတွင် သတ်မှတ်ထားသည်- 40°C ပတ်ဝန်းကျင်အပူချိန်နှင့် ≤2000m အမြင့်။ BESS တပ်ဆင်မှုများသည် အထူးသဖြင့် အပြင်ဘက် ကွန်တိန်နာစနစ်များ သို့မဟုတ် အမိုးပေါ်တပ်ဆင်မှုများတွင် ဤအခြေအနေများကို မကြာခဏ ကျော်လွန်လေ့ရှိသည်။ မြင့်မားသော ပတ်ဝန်းကျင်အပူချိန်သည် breaker ၏ လျှပ်စီးကြောင်းသယ်ဆောင်နိုင်စွမ်းနှင့် ရရှိနိုင်သော လျှပ်စစ်ဆားကစ်တိုစွမ်းဆောင်ရည်ကို လျှော့ချပေးပြီး မြင့်မားသောအမြင့်သည် လေသိပ်သည်းဆနှင့် arc ငြိမ်းသတ်နိုင်စွမ်းကို လျှော့ချပေးသည်။.
အပူချိန် derating: 40°C အထက် 10°C တိုင်းအတွက် ထုတ်လုပ်သူ၏ သတ်မှတ်ချက်များပေါ်မူတည်၍ breaker ၏ စဉ်ဆက်မပြတ်လျှပ်စီးကြောင်း rating ကို 5-8% ဖြင့် လျှော့ချပါ။ 60°C အတွင်းအပူချိန်တွင် လည်ပတ်နေသော BESS ကွန်တိန်နာတွင် တပ်ဆင်ထားသော 125A breaker ကို အမြင့်ဆုံးစဉ်ဆက်မပြတ်လျှပ်စီးကြောင်း 100-110A ခန့်အထိ လျှော့ချရပါမည်။.
မြင့် derating: 2000m အထက်တွင် IEC 60947-2 Annex B အရ အမြင့်တိုးလာတိုင်း 100m လျှင် breaking capacity ကို 0.5% ဖြင့် လျှော့ချပါ။ 3000m အမြင့်တွင် တပ်ဆင်ထားသော 50kA breaker သည် ခန့်မှန်းခြေအားဖြင့် 45kA ထိရောက်သော breaking capacity ကို ပေးစွမ်းသည်။.
BESS အသုံးချမှုများအတွက် breaker များကို သတ်မှတ်သည့်အခါ အဆိုးဆုံးသော ပတ်ဝန်းကျင်အခြေအနေများကို အမြဲထည့်သွင်းစဉ်းစားပါ။ breaker frame အရွယ်အစားများကို 20-30% လျှပ်စီးကြောင်းအနားသတ်နှင့် breaking capacity ratings များကို လျှော့ချသည့်အချက်များအားလုံးကို အသုံးချပြီးနောက် အနည်းဆုံး 1.5× ချို့ယွင်းမှုလျှပ်စီးကြောင်းအနားသတ်ဖြင့် ရွေးချယ်ပါ။.
String-Level vs Rack-Level vs System-Level Protection Architecture
အကောင်းဆုံးကာကွယ်ရေးဗျူဟာသည် BESS topology၊ ချို့ယွင်းမှုလျှပ်စီးကြောင်းပမာဏနှင့် ယုံကြည်စိတ်ချရမှုလိုအပ်ချက်များပေါ်တွင် မူတည်သည်-
String-level protection: စီးရီးအပြိုင် string တစ်ခုစီတွင် ၎င်း၏ positive နှင့် negative terminal များတွင် သီးသန့် circuit breaker တစ်ခုရှိသည်။ ၎င်းသည် အမြင့်ဆုံးချို့ယွင်းချက်ခွဲထုတ်ခြင်းကို ပေးစွမ်းသည်—string တစ်ခုတည်းချို့ယွင်းမှုသည် အခြား string များကို မထိခိုက်စေဘဲ စနစ်အပြည့်အစုံကို ပိတ်ရန်မလိုအပ်ပါ။ string အစားထိုးကုန်ကျစရိတ်သည် breaker အပိုကုန်ကျစရိတ်ကို မျှတစေသည့် 100kWh အထက်စနစ်များအတွက် အကြံပြုထားသည်။.
Rack-level protection: ဘက်ထရီ rack သို့မဟုတ် cabinet အတွင်းရှိ string အများအပြားသည် DC bus ချိတ်ဆက်မှုအမှတ်တွင် ဘုံကာကွယ်ရေးကိရိယာကို မျှဝေကြသည်။ အစိတ်အပိုင်းအရေအတွက်နှင့် တပ်ဆင်မှုကုန်ကျစရိတ်ကို လျှော့ချပေးသော်လည်း ချို့ယွင်းချက်များအတွင်း rack အပြည့်အစုံကို ခွဲထုတ်ရန်လိုအပ်သည်။ ကိုက်ညီသောဘက်ထရီ module များပါရှိသော သေးငယ်သောစနစ်များ (50-200kWh) နှင့် ချို့ယွင်းမှုဖြစ်နိုင်ခြေနည်းပါးသောစနစ်များအတွက် သင့်လျော်ပါသည်။.
System-level protection: inverter ချိတ်ဆက်မှုတွင် BESS တစ်ခုလုံးကို ကာကွယ်ပေးသော main breaker တစ်ခုတည်း။ ချို့ယွင်းမှုလျှပ်စီးကြောင်းသည် စီမံခန့်ခွဲနိုင်ဆဲဖြစ်ပြီး စနစ်ကုန်ကျစရိတ်ထိခိုက်လွယ်မှု မြင့်မားသည့် သေးငယ်သောလူနေအိမ်စနစ်များ (<20kWh) အတွက်သာ သင့်လျော်ပါသည်။ ကာကွယ်ရေးကိရိယာဝန်ဆောင်မှုအတွင်း ချို့ယွင်းချက်ခွဲထုတ်ခြင်းမရှိခြင်းနှင့် ရပ်ဆိုင်းချိန်ကြာမြင့်ခြင်းတို့ကြောင့် စီးပွားဖြစ် သို့မဟုတ် utility တပ်ဆင်မှုများအတွက် အကြံပြုထားခြင်းမရှိပါ။.
VIOX အင်ဂျင်နီယာအဖွဲ့များသည် 200kWh စွမ်းရည်အထက်ရှိ စီးပွားဖြစ်နှင့် utility BESS တပ်ဆင်မှုအားလုံးအတွက် rack-level backup ဖျူးများပါရှိသော string-level protection ကို အကြံပြုပါသည်။.
Bidirectional အသုံးချမှုများအတွက် Non-Polarized Breaker လိုအပ်ချက်
ဤအချက်ကို အလွန်အကျွံအလေးပေး၍မရပါ- bidirectional ဘက်ထရီစနစ်များသည် non-polarized circuit breaker များ လိုအပ်သည်။. unidirectional ဝန်များ (PV, DC မော်တာဒရိုက်များ) အတွက် ဒီဇိုင်းထုတ်ထားသော စံ DC breaker များတွင် လျှပ်စီးကြောင်းတစ်ဖက်တည်းတွင် စီးဆင်းမှုအတွက် အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသော သံလိုက်အမြဲတမ်း blowout စနစ်များ ပါဝင်ပါသည်။ ဤစက်ပစ္စည်းများကို BESS အသုံးချမှုများတွင် တပ်ဆင်သောအခါ ဘက်ထရီ discharge (ဘက်ထရီ positive terminal မှ ဝန်ဆီသို့ လျှပ်စီးကြောင်းစီးဆင်းခြင်း) အတွင်း မှန်ကန်စွာလုပ်ဆောင်သော်လည်း charging (ဘက်ထရီ positive terminal ထဲသို့ လျှပ်စီးကြောင်းစီးဆင်းခြင်း) အတွင်း ဆိုးရွားစွာပျက်ကွက်သည်။.
ပျက်ကွက်မှုယန္တရားသည် ရိုးရှင်းသည်- သံလိုက်အမြဲတမ်း၏ စက်ကွင်းဦးတည်ချက်သည် discharge အတွင်း splitter chamber ထဲသို့ arc ရွေ့လျားမှုကို အထောက်အကူပြုသော်လည်း charging အတွင်း arc ရွေ့လျားမှုကို ဆန့်ကျင်သည်။ arc chutes များထဲသို့ အပေါ်သို့မှုတ်ထုတ်မည့်အစား arc သည် charging-ဦးတည်ရာချို့ယွင်းချက်များအတွင်း contact ဧရိယာတွင် ရပ်တန့်နေသည်။ Arc အပူချိန်သည် မီလီစက္ကန့်အတွင်း contact ပစ္စည်း၏ အပူပိုင်းဆိုင်ရာစွမ်းရည်ထက် ကျော်လွန်သွားပြီး contact ဂဟေဆက်ခြင်း သို့မဟုတ် housing ချိုးဖောက်ခြင်းကို ဖြစ်စေသည်။.
VIOX BESS breaker များသည် သံလိုက်အမြဲတမ်းမပါဘဲ electromagnetic coil arc blowout စနစ်များကို အသုံးပြုသည်။ coil သည် ချို့ယွင်းမှုလျှပ်စီးကြောင်းပမာဏနှင့်အချိုးကျသော သံလိုက်စက်ကွင်းကို ထုတ်ပေးပြီး လျှပ်စီးကြောင်းဦးတည်ရာမည်သို့ပင်ရှိစေကာမူ arc ကို splitter chamber ထဲသို့ မောင်းနှင်ရန် အလိုအလျောက်ဦးတည်ထားသည်။ ၎င်းသည် ထုတ်လုပ်မှုကုန်ကျစရိတ်ကို 15-20% ထပ်တိုးစေသော်လည်း BESS ဘေးကင်းလုံခြုံရေးအတွက် ညှိနှိုင်း၍မရပါ။.
စမ်းသပ်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းမှုအချိန်ဇယားများ
BESS ကာကွယ်ရေးကိရိယာများအတွက် အောက်ပါစစ်ဆေးခြင်းနှင့် စမ်းသပ်ခြင်း protocol ကို အကောင်အထည်ဖော်ပါ-
လစဉ်အမြင်အာရုံစစ်ဆေးခြင်း- breaker terminal များပတ်လည်တွင် အရောင်ပြောင်းခြင်း (ချိတ်ဆက်မှုများလျော့ရဲခြင်းနှင့် အပူပိုင်းဆိုင်ရာဖိစီးမှုကို ညွှန်ပြသည်) ကိုစစ်ဆေးပါ၊ housing သို့မဟုတ် mounting hardware များတွင် ရုပ်ပိုင်းဆိုင်ရာပျက်စီးမှုမရှိကြောင်း အတည်ပြုပါ၊ breaker သည် အော်ပရေတာ၏အသိပညာမရှိဘဲ ခရီးထွက်အနေအထားတွင် မရှိကြောင်း အတည်ပြုပါ။.
သုံးလတစ်ကြိမ် thermographic စစ်တမ်း- အနီအောက်ရောင်ခြည် ကင်မရာကို အသုံးပြု၍ သတ်မှတ်ထားသော ဝန်အားလည်ပတ်မှုအတွင်း terminal အပူချိန်များကို တိုင်းတာပါ။ ပတ်ဝန်းကျင်ထက် အပူချိန်မြင့်တက်မှုသည် 50K ထက် မပိုသင့်ပါ။ 70K ထက်မြင့်တက်နေသော Terminations များသည် ချက်ချင်း torque စစ်ဆေးခြင်းနှင့် ပြုပြင်ခြင်း လိုအပ်သော ချောင်နေသော ချိတ်ဆက်မှုများကို ညွှန်ပြသည်။.
နှစ်စဉ် ခရီးစဉ် စမ်းသပ်ခြင်း- Breaker ၏ စမ်းသပ်ခလုတ် သို့မဟုတ် ပြင်ပ ခရီးစဉ်ကွိုင် စမ်းသပ်ကိရိယာကို အသုံးပြု၍ စက်ပိုင်းဆိုင်ရာ ခရီးစဉ်လုပ်ဆောင်ချက်သည် မှန်ကန်စွာ လည်ပတ်ကြောင်း အတည်ပြုပါ။ ၎င်းသည် ဝန်ပိုခြင်း သို့မဟုတ် ဝါယာရှော့ ခရီးစဉ် ချိန်ညှိခြင်းကို မစမ်းသပ်ဘဲ ခရီးစဉ် ယန္တရားသည် မဖမ်းမိခြင်း သို့မဟုတ် ပျက်စီးခြင်း မရှိကြောင်း အတည်ပြုသည်။.
နှစ်နှစ်တစ်ကြိမ် ဆက်သွယ်မှု ခုခံမှု တိုင်းတာခြင်း- Breaker ကို သီးခြားခွဲထားပြီး လော့ခ်ချထားခြင်းဖြင့် IEC 60947-2 Clause 8.3.2 အရ 100A DC စမ်းသပ်ရေစီးကြောင်းတွင် ဒစ်ဂျစ်တယ် ခုခံမှုနည်းသော အိုမီတာ (DLRO) ကို အသုံးပြု၍ ဆက်သွယ်မှု ခုခံမှုကို တိုင်းတာပါ။ ဆက်သွယ်မှု ခုခံမှုသည် ထုတ်လုပ်သူမှ ထုတ်ဝေသော breaker အသစ်အတွက် တန်ဖိုး၏ 150% ထက် မကျော်လွန်သင့်ပါ။ ခုခံမှု တိုးလာခြင်းသည် ဆက်သွယ်မှု တိုက်စားခြင်းနှင့် ဝါယာရှော့ စွမ်းဆောင်ရည် ကျဆင်းခြင်းကို ညွှန်ပြသည်။.
ငါးနှစ်တစ်ကြိမ် ချိန်ညှိခြင်း စမ်းသပ်ခြင်း- ငါးနှစ်ကြာ လည်ပတ်ပြီးနောက် သို့မဟုတ် Ics ၏ 50% ထက်ကျော်လွန်သော မည်သည့် ချို့ယွင်းချက်ကိုမဆို နှောင့်ယှက်ပြီးနောက်၊ breaker သည် အရည်အချင်းပြည့်မီသော စမ်းသပ်ဓာတ်ခွဲခန်းမှ အပြည့်အဝ ချိန်ညှိခြင်း စမ်းသပ်မှုကို ခံယူသင့်သည်။ ၎င်းတွင် ဝန်ပိုခြင်း၊ အချိန်တိုအတွင်းနှင့် ချက်ချင်းဒေသများတွင် ခရီးစဉ်မျဉ်းကွေး အတည်ပြုခြင်းအပြင် ဆက်သွယ်မှု ခုခံမှု၊ လျှပ်ကာ ခုခံမှုနှင့် စက်ပိုင်းဆိုင်ရာ ခံနိုင်ရည် စမ်းသပ်ခြင်းတို့ ပါဝင်သည်။.
၎င်းတို့၏ Icu အဆင့်သတ်မှတ်ချက်နှင့် နီးကပ်သော ချို့ယွင်းချက်များကို နှောင့်ယှက်ထားသော Breakers များကို ပြင်ပအခြေအနေ မည်သို့ပင်ရှိစေကာမူ ချက်ချင်း အစားထိုးသင့်သည်။ အတွင်းပိုင်း arc chute ပျက်စီးမှုကို ပြင်ပမှ မမြင်နိုင်သော်လည်း အနာဂတ် ချို့ယွင်းချက် နှောင့်ယှက်နိုင်စွမ်းကို ထိခိုက်စေနိုင်သည်။.
မကြာခဏမေးမေးခွန်းများ
မေး- PV နှင့် BESS ဝါယာရှော့ ရေစီးကြောင်းကြား အဓိက ကွာခြားချက်ကဘာလဲ။
ဖြေ- ဆိုလာ PV စနစ်များသည် လက်ရှိကန့်သတ်ထားသော အရင်းအမြစ်များဖြစ်ပြီး ဝါယာရှော့ ရေစီးကြောင်း (Isc) သည် မူလလျှပ်စစ်ဓာတ်အားဆဲလ် ရူပဗေဒကြောင့် သတ်မှတ်ထားသော လည်ပတ်ရေစီးကြောင်း၏ 1.15-1.25 ဆသာ ရှိသည်။ ဘက်ထရီစွမ်းအင် သိုလှောင်မှုစနစ်များသည် အတွင်းပိုင်း ခုခံမှု အလွန်နည်းပါးသည် (ဆဲလ်တစ်ခုလျှင် 2-10mΩ) ရှိပြီး ချို့ယွင်းရေစီးကြောင်းသည် သတ်မှတ်ထားသော ရေစီးကြောင်း၏ 10-50 ဆကို ဖွင့်ပေးနိုင်သည်။ 10kW ဆိုလာအစုသည် အများဆုံး 3kA ချို့ယွင်းရေစီးကြောင်းကို ထုတ်လုပ်နိုင်ပြီး 10kWh ဘက်ထရီစနစ်သည် 20kA သို့မဟုတ် ထို့ထက်ပို၍ ပေးပို့နိုင်သည်။ ဤအခြေခံကွာခြားချက်ကြောင့် BESS အတွက် DC circuit breakers များသည် PV အပလီကေးရှင်းများအတွက် လုံလောက်သော 6kA သို့မဟုတ် 10kA နှင့် နှိုင်းယှဉ်ပါက 20kA, 30kA သို့မဟုတ် 50kA ၏ ချိုးဖျက်နိုင်စွမ်း (Icu) ရှိရန် လိုအပ်သည်။.
မေး- ဘာကြောင့် ကျွန်ုပ်ရဲ့ ဘက်ထရီစနစ်မှာ စံ 10kA MCB ကို မသုံးနိုင်တာလဲ။
ဖြေ- 10kA circuit breaker ကို ဓာတ်ခွဲခန်းအခြေအနေအောက်တွင် 10,000 amperes အထိ ချို့ယွင်းရေစီးကြောင်းကို နှောင့်ယှက်ရန် ဒီဇိုင်းထုတ်ပြီး စမ်းသပ်ထားသည်။ ဘက်ထရီစနစ်များသည် ၎င်းတို့၏ အတွင်းပိုင်း ခုခံမှုနည်းသောကြောင့် 20kA မှ 50kA အထိ ချို့ယွင်းရေစီးကြောင်းကို ပုံမှန်ထုတ်ပေးသည်။ 10kA breaker သည် 30kA ဘက်ထရီ ချို့ယွင်းချက်ကို ရှင်းလင်းရန် ကြိုးစားသောအခါ arc စွမ်းအင်သည် breaker ၏ arc chute အပူစွမ်းရည်ထက် ကျော်လွန်သွားပြီး arc ရပ်တန့်ခြင်း၊ ဆက်သွယ်မှု ဂဟေဆော်ခြင်းနှင့် ပေါက်ကွဲပျက်စီးနိုင်ခြေကို ဖြစ်စေသည်။ Breaker သည် arc ကို ရုပ်ပိုင်းဆိုင်ရာအရ ငြိမ်းသတ်နိုင်ခြင်းမရှိပါ—အထက်ပိုင်းကာကွယ်ရေး လည်ပတ်သည်အထိ သို့မဟုတ် ဘက်ထရီကို ကိုယ်တိုင်အဆက်ဖြတ်သည်အထိ ချို့ယွင်းချက် ဆက်လက်တည်ရှိနေပါသည်။ ၎င်းသည် ပြင်းထန်သော မီးအန္တရာယ်နှင့် ပျက်ကွက်သော breaker ထက် ကျော်လွန်၍ ပစ္စည်းကိရိယာများ ပျက်စီးခြင်းကို ဖြစ်စေသည်။.
မေး- Ics = 100% Icu ဆိုသည်မှာ အဘယ်နည်း၊ အဘယ်ကြောင့် အရေးကြီးသနည်း။
ဖြေ- Icu (Ultimate Breaking Capacity) သည် breaker သည် ပေါက်ကွဲခြင်းမရှိဘဲ နှောင့်ယှက်နိုင်သော အမြင့်ဆုံး ချို့ယွင်းရေစီးကြောင်းဖြစ်သည်။ Ics (Service Breaking Capacity) သည် breaker သည် ချို့ယွင်းချက်များစွာကို နှောင့်ယှက်နိုင်ပြီး အပြည့်အဝ ဝန်ဆောင်မှုပေးနိုင်သည့် ချို့ယွင်းရေစီးကြောင်းအဆင့်ဖြစ်သည်။ စံ breaker အများအပြားတွင် Ics = Icu ၏ 50% ရှိပြီး 30kA breaker သည် 15kA ချို့ယွင်းချက်များကိုသာ ထပ်ခါထပ်ခါ ယုံကြည်စိတ်ချစွာ ကိုင်တွယ်နိုင်သည်။ ၎င်းသည် 25kA ချို့ယွင်းချက်ကို နှောင့်ယှက်ပါက breaker သည် အောင်မြင်နိုင်သော်လည်း အတွင်းပိုင်း ပျက်စီးသွားပြီး အစားထိုးရန် လိုအပ်မည်ဖြစ်သည်။ VIOX BESS breakers များသည် Ics = 100% Icu ကို ရရှိသည်—30kA breaker သည် 30kA ချို့ယွင်းချက်များကို အကြိမ်ပေါင်းများစွာ နှောင့်ယှက်ပြီးနောက် အပြည့်အဝ ဝန်ဆောင်မှုပေးနိုင်စွမ်းကို ထိန်းသိမ်းထားသည်။ ၎င်းသည် အဓိက ချို့ယွင်းချက်ဖြစ်ရပ်များပြီးနောက် မဖြစ်မနေ အစားထိုးရန် လိုအပ်မှုကို ဖယ်ရှားပေးပြီး အကာအကွယ်ပစ္စည်းများသည် အကြိမ်ကြိမ် ဖိစီးမှုကို ခံစားရနိုင်သည့် ဘက်ထရီ တပ်ဆင်မှုများတွင် သက်တမ်းကုန်ကျစရိတ်များကို သိသိသာသာ လျှော့ချပေးပါသည်။.
မေး- ကျွန်ုပ်၏ BESS အတွက် လိုအပ်သော ချိုးဖျက်နိုင်စွမ်းကို မည်သို့ တွက်ချက်ရမည်နည်း။
ဖြေ- ဖြစ်နိုင်ချေရှိသော ဝါယာရှော့ ရေစီးကြောင်းကို တွက်ချက်ရန်- Isc = Vmax / (k × Rbatt/Np + Rconn)၊ Vmax သည် အမြင့်ဆုံးအားသွင်းဗို့အားဖြစ်ပြီး၊ Rbatt သည် တစ်ခုတည်းသောကြိုး အတွင်းပိုင်း ခုခံမှုဖြစ်ပြီး၊ Np သည် အပြိုင်ကြိုးအရေအတွက်ဖြစ်ပြီး၊ Rconn သည် busbar/connection ခုခံမှု (ပုံမှန်အားဖြင့် 15-40mΩ) ဖြစ်ပြီး၊ k သည် အပူချိန်လျှော့ချသည့်အချက် (ပူပြင်းသော လည်ပတ်မှုအတွက် 0.7 ကိုသုံးပါ)။ ချို့ယွင်းချက် စတင်ချိန်အတွင်း asymmetrical peak current ကို ထည့်သွင်းရန် ရလဒ်ကို 2.2 ဖြင့် မြှောက်ပါ။ breaker ၏ Icu အဆင့်သတ်မှတ်ချက်သည် ဤအထွတ်အထိပ်တန်ဖိုးထက် အနည်းဆုံး 1.25× ဘေးကင်းလုံခြုံရေးအချက်ဖြင့် ကျော်လွန်ရပါမည်။ 400V, 200kWh စနစ်အတွက် 8 အပြိုင်ကြိုးများနှင့် 250mΩ ကြိုးခုခံမှု- Isc(peak) = 2.2 × [456V / (0.7×31.25mΩ + 25mΩ)] = 21.4kA။ လိုအပ်သော breaker- 21.4kA × 1.25 = အနည်းဆုံး 26.75kA၊ 30kA အဆင့်သတ်မှတ်ထားသော ကိရိယာကို သတ်မှတ်ပါ။.
မေး- ဘက်ထရီသိုလှောင်မှုတွင် MCB အစား MCCB ကို ဘယ်အချိန်မှာ သုံးသင့်လဲ။
ဖြေ- ဖြစ်နိုင်ချေရှိသော ချို့ယွင်းရေစီးကြောင်းသည် 15kA ထက်ကျော်လွန်သော သို့မဟုတ် စနစ်ဗို့အားသည် 600VDC ထက်ကျော်လွန်သော မည်သည့် BESS အပလီကေးရှင်းအတွက်မဆို MCCB (Molded Case Circuit Breakers) ကို အသုံးပြုပါ။ MCB (Miniature Circuit Breakers) များသည် IEC 60898-1 အရ ခန့်မှန်းခြေ 63A frame အရွယ်အစားများနှင့် 20kA အများဆုံး ချိုးဖျက်နိုင်စွမ်းအထိ ကန့်သတ်ထားသည်။ ၎င်းတို့သည် 48V သို့မဟုတ် 100V တွင် 20kWh အောက်ရှိ လူနေအိမ် ဘက်ထရီစနစ်များနှင့် သင့်လျော်ပါသည်။ စီးပွားဖြစ်နှင့် အသုံးဝင်သော စကေးတပ်ဆင်မှုများသည် ချို့ယွင်းရေစီးကြောင်း မြင့်မားခြင်း၊ frame အရွယ်အစား ကြီးမားခြင်း (125A-2500A) နှင့် ချိန်ညှိနိုင်သော ခရီးစဉ်ဆက်တင်များ၊ အရန်အဆက်အသွယ်များနှင့် shunt ခရီးစဉ် စွမ်းဆောင်နိုင်မှု အပါအဝင် အပိုအင်္ဂါရပ်များကြောင့် MCCB များ လိုအပ်ပါသည်။ MCCB များသည် ကြီးမားသော ဘက်ထရီဘဏ် ချို့ယွင်းချက်များ၏ တည်တံ့သော စွမ်းအင်ထုတ်လွှတ်မှု လက္ခဏာရပ်ကို ယုံကြည်စိတ်ချစွာ နှောင့်ယှက်ရန် လိုအပ်သော သာလွန်ကောင်းမွန်သော arc အခန်းထုထည်နှင့် ဆက်သွယ်မှုအားကိုလည်း ပေးစွမ်းပါသည်။ လက်ရှိအဆင့်သတ်မှတ်ချက်နှင့် ကိုက်ညီမှုရှိစေကာမူ စီးပွားဖြစ် BESS တွင် လူနေအိမ် MCB များကို ဘယ်တော့မှ မသုံးပါနှင့်—ချိုးဖျက်နိုင်စွမ်းသည် အခြေခံအားဖြင့် မလုံလောက်ပါ။.
မေး- ကြီးမားသော BESS အတွက် circuit breakers များအပြင် fuses များ လိုအပ်ပါသလား။
ဖြေ- ဟုတ်ကဲ့၊ ဖြစ်နိုင်ချေရှိသော ချို့ယွင်းရေစီးကြောင်းသည် 50kA ထက်ကျော်လွန်သော အသုံးဝင်သော စကေးနှင့် ကြီးမားသော စီးပွားဖြစ် BESS တပ်ဆင်မှုများအတွက်။ ညှိနှိုင်းထားသော ကာကွယ်ရေးကို အကောင်အထည်ဖော်ပါ- 30kA သို့မဟုတ် 50kA အဆင့်သတ်မှတ်ထားသော ကြိုးအဆင့် MCCB များသည် 300kA သို့မဟုတ် ထို့ထက်မြင့်သော rack-level HRC fuses များဖြင့် ကျောထောက်နောက်ခံပြုထားသည်။ MCCB သည် အစားထိုးရန်မလိုအပ်ဘဲ ၎င်း၏ Ics အဆင့်သတ်မှတ်ချက်အထိ ပုံမှန်ဝန်ပိုများနှင့် အလယ်အလတ် ချို့ယွင်းချက်များကို ကိုင်တွယ်သည်။ fuse သည် breaker ၏ စွမ်းရည်ထက် ကျော်လွန်သော ပြင်းထန်သော ချို့ယွင်းချက်အခြေအနေများအတွင်း အဆုံးစွန်သော အရန်ကာကွယ်ရေးကို ပေးသည်။ သင့်လျော်သော အချိန်-လက်ရှိမျဉ်းကွေး ညှိနှိုင်းမှုသည် ၎င်း၏အဆင့်သတ်မှတ်ချက်အတွင်းရှိ ချို့ယွင်းချက်များအတွက် breaker သည် ဦးစွာလည်ပတ်ကြောင်း သေချာစေပြီး fuse သည် ကပ်ဆိုက်ဆိုးရွားသော ဖြစ်ရပ်များအတွက်သာ လည်ပတ်သည်။ ဤဗျူဟာသည် ပြုပြင်ထိန်းသိမ်းမှုကုန်ကျစရိတ်များကို လျှော့ချပေးသည် (fuses များသည် ရှားပါးစွာ လည်ပတ်သည်) နှင့် ချို့ယွင်းရေစီးကြောင်း အပြည့်အဝအကွာအဝေးတွင် ပြည့်စုံသော ကာကွယ်ရေးကို သေချာစေသည်။ 50kA အောက်ရှိ စနစ်များအတွက် ဖြစ်နိုင်ချေရှိသော ချို့ယွင်းရေစီးကြောင်း၊ သင့်လျော်စွာ အဆင့်သတ်မှတ်ထားသော MCCB များသည် လုံလောက်သည်—fuses များထည့်ခြင်းသည် ဘေးကင်းလုံခြုံရေး အကျိုးကျေးဇူးမရှိဘဲ ကုန်ကျစရိတ်ကို တိုးစေသည်။.
နိဂုံး
ဘက်ထရီစွမ်းအင် သိုလှောင်မှုစနစ်များ၏ ကျယ်ပြန့်စွာ လက်ခံကျင့်သုံးခြင်းသည် အင်ဂျင်နီယာများသည် သင့်လျော်သောနည်းပညာဖြင့် ဖြေရှင်းရမည့် အရေးကြီးသော ကာကွယ်ရေးစိန်ခေါ်မှုကို မိတ်ဆက်ပေးခဲ့သည်- ဆိုလာ PV အပလီကေးရှင်းများအတွက် ဒီဇိုင်းထုတ်ထားသော စံ DC circuit breakers များသည် BESS တပ်ဆင်မှုများတွင် အသုံးပြုသောအခါတွင် ဆိုးရွားစွာ ပျက်ကွက်ပါသည်။ အခြေခံကွာခြားချက်မှာ ချို့ယွင်းရေစီးကြောင်း လက္ခဏာရပ်များတွင် တည်ရှိသည်—ဆိုလာပြားများသည် သတ်မှတ်ထားသော ရေစီးကြောင်း၏ ခန့်မှန်းခြေ 1.25 ဆအထိ ကန့်သတ်ထားသော ဝါယာရှော့ ရေစီးကြောင်းကို ပေးပို့ပြီး milliohm-level အတွင်းပိုင်း ခုခံမှုရှိသော ဘက်ထရီဘဏ်များသည် သတ်မှတ်ထားသော ရေစီးကြောင်း၏ 10 ဆမှ 50 ဆအထိ ချို့ယွင်းရေစီးကြောင်းကို ထုတ်ပေးသည်။.
သင့်လျော်သော BESS ကာကွယ်ရေးသည် စနစ်အရွယ်အစား၊ ဗို့အားနှင့် အပြိုင်ဖွဲ့စည်းမှုအပေါ် မူတည်၍ 20kA, 30kA သို့မဟုတ် 50kA ၏ ချိုးဖျက်နိုင်စွမ်း (Icu) ရှိသော circuit breakers များ လိုအပ်သည်။ အလားတူပင် အရေးကြီးသည်မှာ ဝန်ဆောင်မှု ချိုးဖျက်နိုင်စွမ်း (Ics) အဆင့်သတ်မှတ်ချက်ဖြစ်ပြီး၊ ၎င်းသည် အဓိက ချို့ယွင်းချက်များကို နှောင့်ယှက်ပြီးနောက် breaker သည် ဆက်လက်လည်ပတ်နိုင်ခြင်း ရှိမရှိကို ဆုံးဖြတ်သည်။ VIOX BESS-rated circuit breakers များသည် Ics = 100% Icu ကို ရရှိပြီး ချို့ယွင်းချက်ဖြစ်ရပ်များပြီးနောက် စံစက်မှု breaker များတွင် အဖြစ်များသော မဖြစ်မနေ အစားထိုးရန် လိုအပ်မှုကို ဖယ်ရှားပေးသည်။.
ဘက်ထရီသိုလှောင်မှုစနစ်များတွင် circuit breakers များကို အရွယ်အစားလျှော့ချခြင်းသည် ယုံကြည်စိတ်ချရမှု လျော့နည်းခြင်း သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းမှု ကုန်ကျစရိတ်များ တိုးလာခြင်းကိစ္စမဟုတ်ပါ—၎င်းသည် ချက်ချင်း မီးအန္တရာယ်များနှင့် ကပ်ဆိုက်ဆိုးရွားသော ပျက်ကွက်မှုပုံစံများကို ဖန်တီးပေးပါသည်။ 30kA ဘက်ထရီ ချို့ယွင်းချက်ကို ရှင်းလင်းရန် ကြိုးစားနေသော 10kA breaker သည် arc ကို ငြိမ်းသတ်နိုင်မည်မဟုတ်ပါ။ ရလဒ်မှာ တည်တံ့သော ချို့ယွင်းရေစီးကြောင်း ပေးပို့ခြင်း၊ ဘေးချင်းကပ်ပစ္စည်းများ၏ အပူဖျက်ဆီးခြင်းနှင့် ဘက်ထရီထိန်များတစ်လျှောက် အပူလွန်ကဲစွာ ပျံ့နှံ့နိုင်ခြေရှိသည်။.
BESS ကာကွယ်ရေးကို သတ်မှတ်နေသော အင်ဂျင်နီယာများသည် ဘက်ထရီဓာတုဗေဒ၊ အတွင်းပိုင်း ခုခံမှု၊ အပြိုင်ဖွဲ့စည်းမှု၊ ချိတ်ဆက်မှု ခုခံမှုနှင့် အပူချိန်အကျိုးသက်ရောက်မှုများကို ထည့်သွင်းတွက်ချက်သည့် တိကျသော ချို့ယွင်းရေစီးကြောင်း တွက်ချက်မှုများကို လုပ်ဆောင်ရပါမည်။ လျှော့ချသည့်အချက်များအားလုံးကို အသုံးပြုပြီးနောက် တွက်ချက်ထားသော အထွတ်အထိပ် ချို့ယွင်းရေစီးကြောင်းအထက် အနည်းဆုံး 1.25× ဘေးကင်းလုံခြုံရေးအနားသတ်ရှိသော breakers များကို ရွေးချယ်ပါ။ စီးပွားဖြစ်နှင့် အသုံးဝင်သော တပ်ဆင်မှုများအတွက်၊ ချို့ယွင်းရေစီးကြောင်း အပြည့်အဝအကွာအဝေးတွင် ပြည့်စုံသော ကာကွယ်ရေးကို သေချာစေရန် rack-level HRC fuses များဖြင့် ကျောထောက်နောက်ခံပြုထားသော ကြိုးအဆင့် MCCB ကာကွယ်ရေးကို အကောင်အထည်ဖော်ပါ။.
VIOX Electric သည် ချို့ယွင်းရေစီးကြောင်း ခွဲခြမ်းစိတ်ဖြာခြင်း၊ breaker ရွေးချယ်ခြင်းနှင့် ညှိနှိုင်းမှုလေ့လာမှုများအတွက် အင်ဂျင်နီယာအထောက်အပံ့ဖြင့် ပြည့်စုံသော BESS ကာကွယ်ရေးဖြေရှင်းနည်းများကို ပေးပါသည်။ ကျွန်ုပ်တို့၏ BESS-rated ထုတ်ကုန်များသည် ယုံကြည်စိတ်ချရသော ဘက်ထရီစနစ် ကာကွယ်ရေးအတွက် မရှိမဖြစ်လိုအပ်သော မြင့်မားသော ချိုးဖျက်နိုင်စွမ်း၊ နှစ်လမ်းသွား arc ငြိမ်းသတ်ခြင်းနှင့် အပူတည်ငြိမ်မှုတို့ကို ပေးစွမ်းနိုင်သော IEC 60947-2, UL 1077 နှင့် UL 489 စံနှုန်းများနှင့် ကိုက်ညီပါသည်။.
သင်၏ဘက်ထရီသိုလှောင်မှု တပ်ဆင်မှုသည် သင်၏ ရင်းနှီးမြှုပ်နှံမှု လိုအပ်သော ဘေးကင်းလုံခြုံရေးနှင့် ယုံကြည်စိတ်ချရမှုကို ရရှိစေရန်အတွက် ယနေ့ VIOX Engineering သို့ အခမဲ့ BESS ကာကွယ်ရေးစနစ် ဒီဇိုင်း အကြံပေးခြင်းအတွက် ဆက်သွယ်ပြီး သေချာပါစေ။.
