Pengambilan Utama
- Standard Global: Rel DIN ialah standard industri universal (IEC 60715) untuk memasang komponen elektrik dalam panel kawalan, memastikan keserasian merentas jenama.
- Jenis Utama: Profil yang paling biasa ialah TS35 (Topi Tinggi) rel, diikuti oleh TS15 (Miniatur) dan TS32 (Keratan-G) untuk aplikasi tertentu.
- Perkara Bahan: Rel standard ialah keluli bersadur zink untuk kekuatan, manakala aluminium menawarkan pilihan ringan dan keluli tahan karat memberikan ketahanan kakisan.
- Kecekapan: Sistem rel DIN mengurangkan masa pemasangan sehingga 50% berbanding pemasangan panel, menawarkan organisasi berketumpatan tinggi dan fleksibiliti modular.
- Spesifikasi Kritikal: Pemilihan bergantung pada kapasiti beban, keadaan persekitaran dan keperluan kedalaman khusus (7.5mm berbanding 15mm) komponen anda.
pengenalan
Dalam dunia automasi industri dan kejuruteraan elektrik, beberapa komponen adalah sama ada di mana-mana tetapi kritikal seperti rel DIN. Jika anda membuka mana-mana kabinet elektrik, panel kawalan atau kotak pengedaran di mana-mana sahaja di dunia, anda mungkin akan menemui jalur logam terpiawai ini berfungsi sebagai tulang belakang struktur sistem.
Tetapi apakah sebenarnya rel DIN, dan bagaimana jalur logam ringkas menjadi standard global untuk memasang peralatan elektrik?

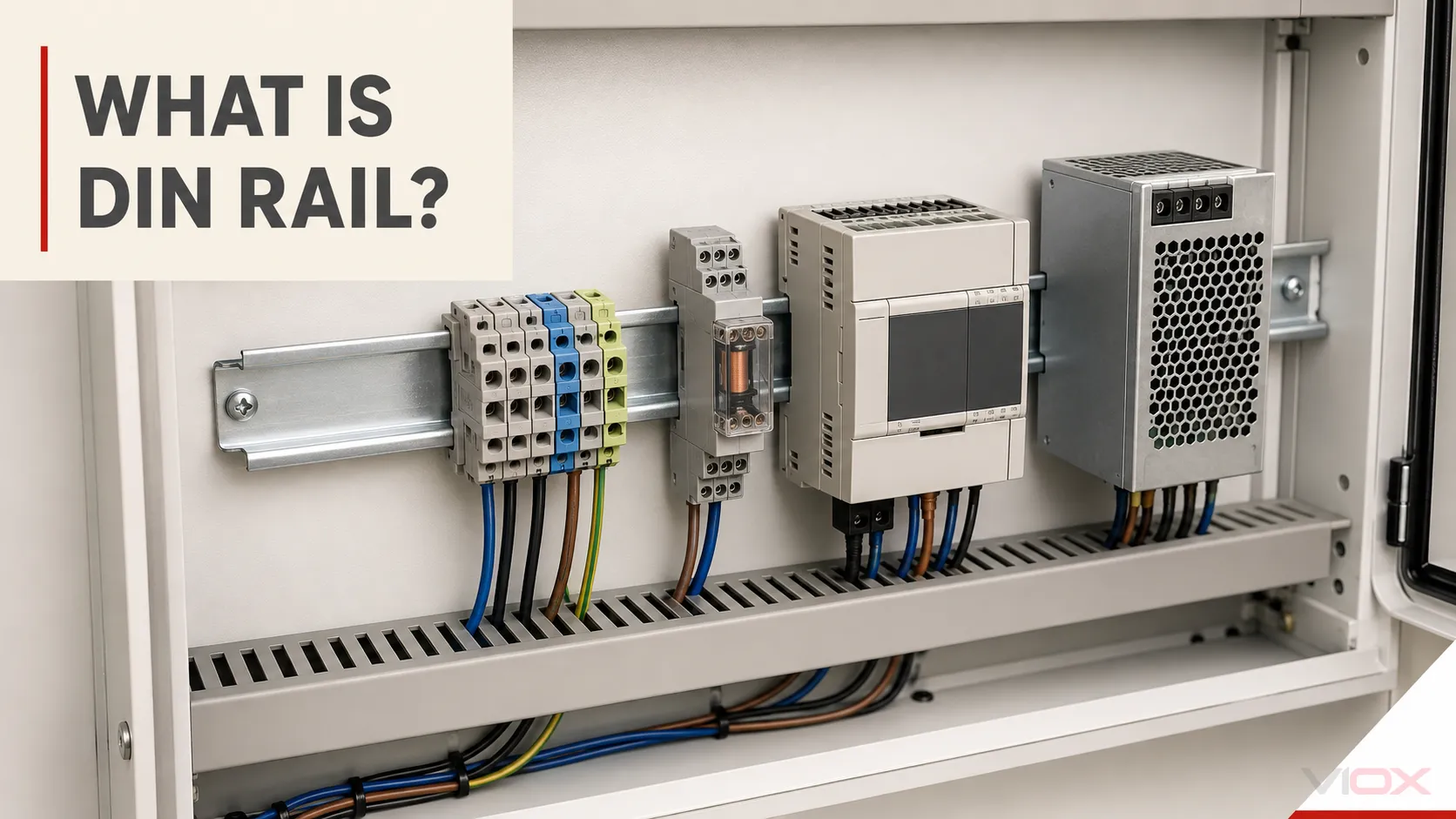

Rel DIN ialah rel logam terpiawai yang digunakan untuk memasang pemutus litar, blok terminal, pengawal logik boleh atur cara (PLC) dan peralatan kawalan industri lain di dalam rak peralatan. Dengan menyediakan platform pemasangan universal, ia membolehkan jurutera mencampur dan memadankan komponen daripada pengeluar yang berbeza—Siemens, ABB, Schneider atau VIOX—tanpa perlu risau tentang keserasian mekanikal.
Panduan ini meneroka spesifikasi teknikal, jenis dan amalan terbaik untuk sistem rel DIN, membantu anda memilih dan memasang infrastruktur yang betul untuk projek elektrik anda.
Apakah Rel DIN? Definisi dan Asal Usul
Istilah “DIN” ialah akronim untuk Deutsches Institut für Normung (Institut Penyeragaman Jerman). Walaupun ia kini menjadi standard global, konsep itu berasal dari Jerman pada akhir 1920-an.
Konteks Sejarah
Spesifikasi rel DIN pertama telah dibangunkan dalam 1928 oleh RWE (Rheinisch-Westfälisches Elektrizitätswerk) untuk menyeragamkan pemasangan komponen elektrik di kemudahan mereka. Sebelum ini, komponen selalunya dibolt terus ke plat belakang panel, satu proses yang memakan masa yang menyukarkan penyelenggaraan dan penggantian.
Sistem ini sangat berkesan sehingga ia diterima pakai oleh standard Jerman DIN 46277. Pada tahun 1950-an dan 60-an, apabila perindustrian Eropah melonjak, standard itu tersebar di seluruh benua (menjadi EN 50022) dan akhirnya menjadi standard antarabangsa IEC 60715.
Standard Moden: IEC 60715
Hari ini, pembuatan dan dimensi rel DIN dikawal terutamanya oleh IEC 60715 (Dimensi suis voltan rendah dan gear kawalan – Pemasangan terpiawai pada rel). Standard ini memastikan bahawa pemutus 35mm yang dibeli di Jepun akan muat dengan sempurna pada rel yang dikeluarkan di Jerman atau Amerika Syarikat.
Jenis Rel DIN dan Spesifikasi

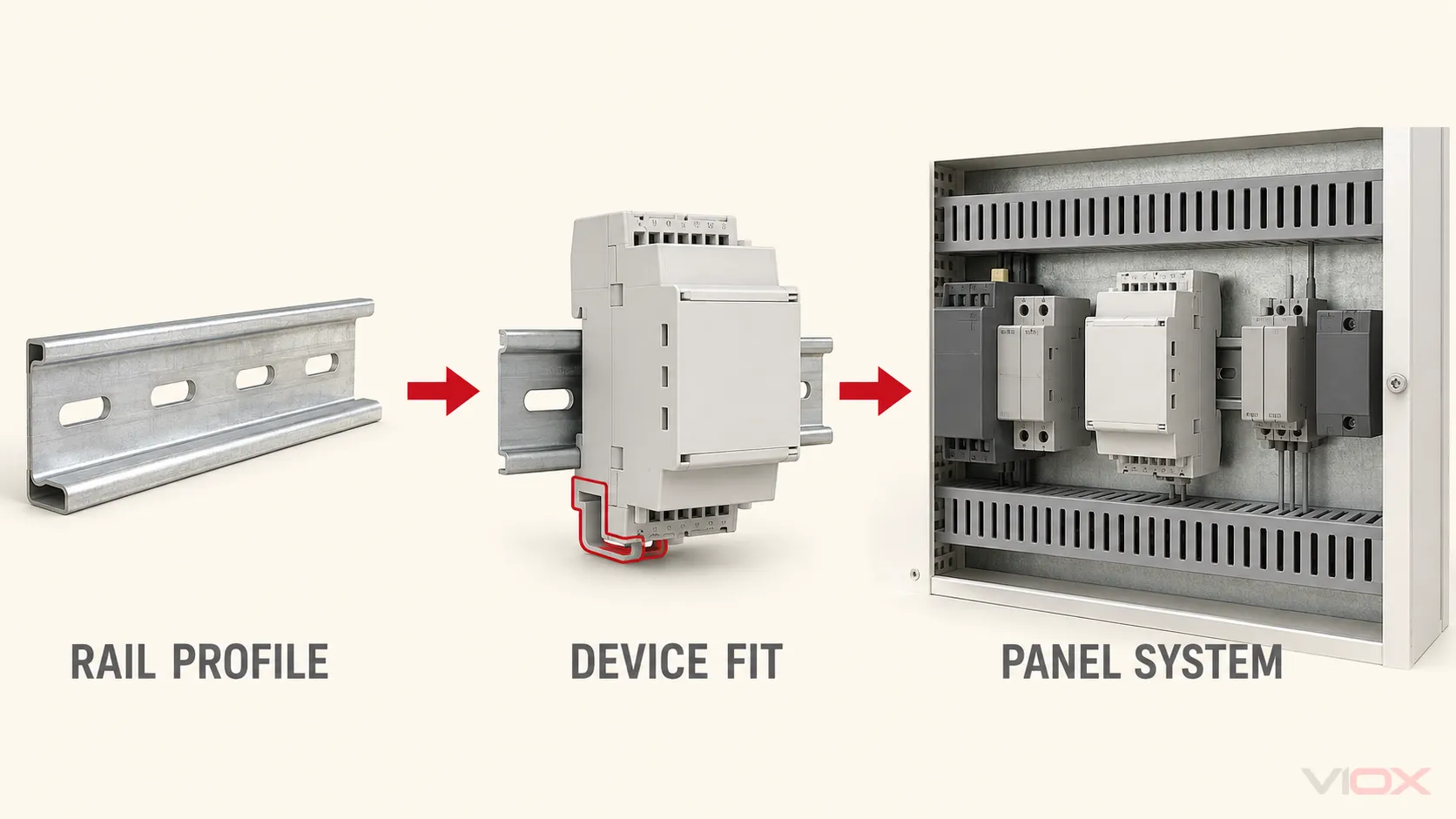

Walaupun “rel DIN” sering digunakan sebagai istilah tangkapan, terdapat beberapa profil berbeza yang direka untuk kapasiti beban dan saiz komponen yang berbeza. Memilih profil yang salah boleh menyebabkan kegagalan mekanikal atau isu pemasangan.
1. Rel Topi Tinggi (TS35)
The TS35 ialah kuda kerja industri, menyumbang sebahagian besar pemasangan moden. Ia menampilkan keratan rentas berbentuk topi yang simetri.
- Standard: IEC 60715 / EN 50022
- Lebar: 35mm
- Kedalaman:
- 7.5mm (TS35x7.5): Kedalaman standard untuk aplikasi umum (blok terminal, pemutus litar miniatur).
- 15mm (TS35x15): Versi “dalam” yang digunakan untuk komponen berat (PLC besar, transformer) yang memerlukan ketegaran tambahan.
- penggunaan: Pemutus litar, PLC, pemula lembut motor, geganti.
2. Rel Topi Tinggi Miniatur (TS15)
The TS15 ialah versi rel topi tinggi yang lebih kecil, digunakan di mana ruang sangat terhad.
- Standard: IEC 60715 / EN 50045
- Lebar: 15mm
- Kedalaman: 5.5mm
- penggunaan: Kotak simpang, blok terminal padat, geganti miniatur.

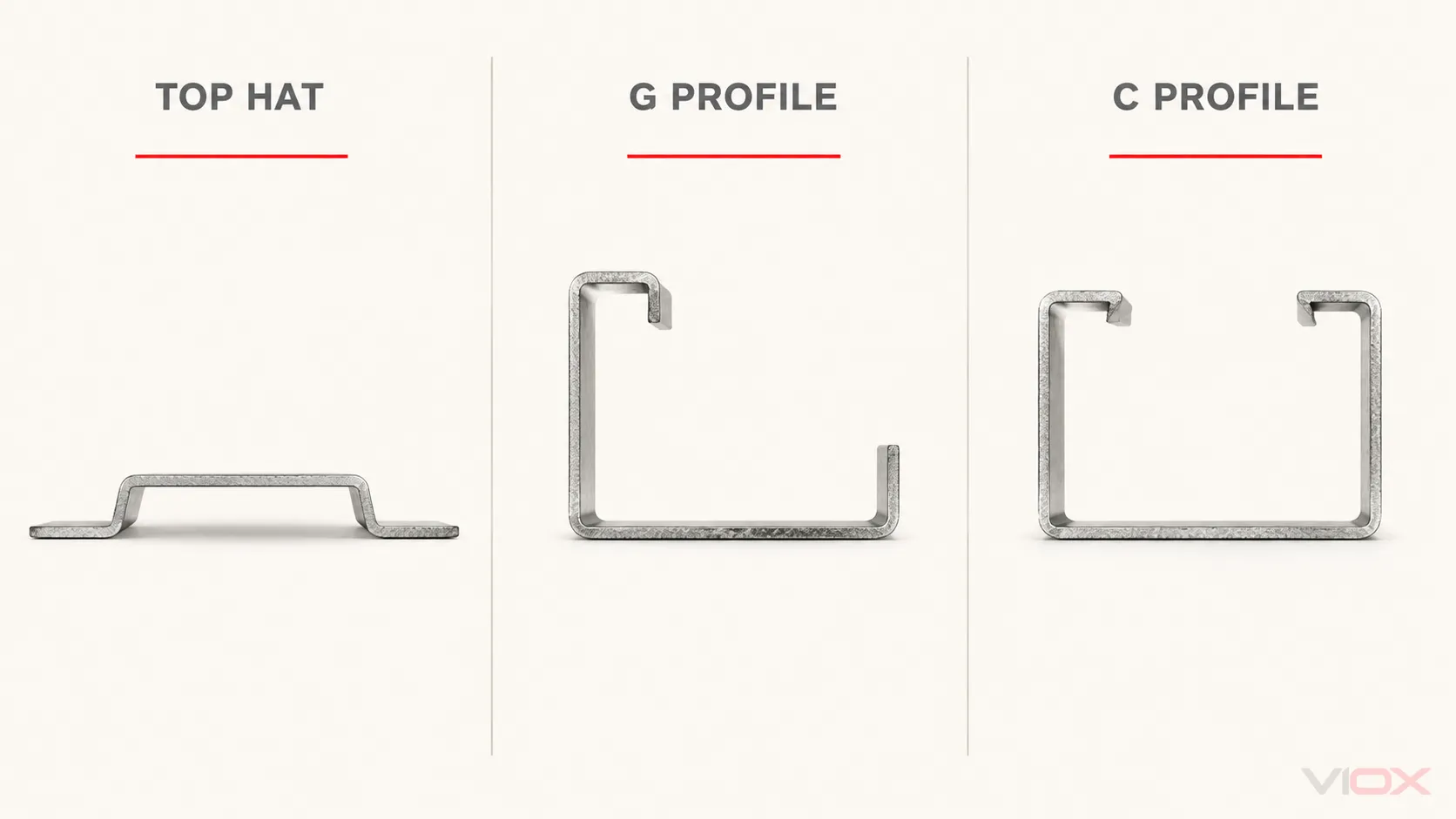

3. Rel Keratan-G (TS32)
The TS32 atau “rel-G” mempunyai profil berbentuk G yang tidak simetri. Ia adalah standard asal sebelum TS35 mengambil alih tetapi masih digunakan untuk aplikasi tugas berat tertentu.
- Standard: EN 50035
- Lebar: 32mm
- ciri-ciri: Bentuk tidak simetri menghalang komponen daripada dipasang secara terbalik (perlindungan polariti). Bibir melengkung menawarkan kekuatan struktur yang tinggi.
- penggunaan: Pengendali berat, transformer besar, peralatan lama.
4. Rel Keratan-C
Rel keratan-C berbentuk C dan sering digunakan untuk sokongan fizikal dan bukannya memasang komponen elektronik, walaupun beberapa blok terminal direka untuknya.
- Lebar: 20mm, 30mm, 40mm, 50mm.
- penggunaan: Pengapit kabel, struktur sokongan fizikal, jenis blok terminal tertentu.
Jadual Perbandingan Rel DIN
| taip | Penamaan | Lebar | Kedalaman | Toleransi (IEC 60715) | Standard | Permohonan Biasa |
|---|---|---|---|---|---|---|
| Topi Atas | TS35x7.5 | 35mm | 7.5mm | Lebar ±0.2mm, Kedalaman ±0.15mm | IEC 60715 | MCB, PLC, Geganti (Piawai) |
| Topi Dalam | TS35x15 | 35mm | 15mm | Lebar ±0.2mm, Kedalaman ±0.2mm | IEC 60715 | Komponen berat, Persekitaran getaran |
| Pemutus Litar Miniatur, jenis “rumah”). Ia adalah | TS15 | 15mm | 5.5mm | Lebar ±0.15mm, Kedalaman ±0.1mm | IEC 60715 | Kotak simpang padat, Terminal kecil |
| Keratan-G | TS32 | 32mm | 15mm | Lebar ±0.2mm, Kedalaman ±0.2mm | EN 50035 | Tugas berat, Peranti sensitif polariti |
Untuk penerokaan lebih mendalam tentang memilih rel yang sesuai untuk keperluan khusus anda, baca panduan kami tentang Cara Memilih Rel DIN yang Betul.
Spesifikasi Bahan dan Pembuatan
Bahan rel DIN menentukan kekuatan mekanikal, ketahanan kakisan dan kekonduksian elektrik (untuk pembumian).
1. Keluli Karbon Tergelek Sejuk
- Kemasan: Bersalut zink dengan pempasifan kromat jernih atau kuning.
- Kebaikan: Kekuatan tinggi, kos rendah, sifat magnet yang sangat baik.
- Terbaik Untuk: Panel industri am, persekitaran kering.
2. Aluminium
- Kemasan: Dianod atau biasa.
- Kebaikan: Ringan, mudah dipotong, bukan magnet.
- Terbaik Untuk: Aplikasi pengangkutan (kereta api, marin), penutup sensitif berat.
3. Keluli Tahan Karat (AISI 304/316)
- Kemasan: Digilap atau semula jadi.
- Kebaikan: Rintangan kakisan yang unggul.
- Terbaik Untuk: Loji kimia, pelantar minyak luar pesisir, kemudahan pemprosesan makanan.
4. Kuprum
- penggunaan: Terutamanya digunakan sebagai bar bas pembumian (rel PE) dan bukannya untuk sokongan mekanikal.
- Kebaikan: Kekonduksian elektrik yang tinggi.
Berlubang vs. Tidak Berlubang
- Berlubang (Berliang): Mempunyai lubang/liang pra-tebuk di sepanjang panjangnya. Lebih mudah dipasang kerana tidak memerlukan penggerudian.
- Tidak Berlubang (Pejal): Mesti digerudi oleh pemasang. Menawarkan ketegaran struktur yang sedikit lebih tinggi dan boleh digunakan di mana rel bertindak sebagai bar bas (walaupun ini jarang berlaku).
Aplikasi Merentas Industri
Rel DIN telah melangkaui asal usulnya untuk menjadi penting dalam hampir setiap sektor yang menggunakan elektrik.
Automasi Perindustrian

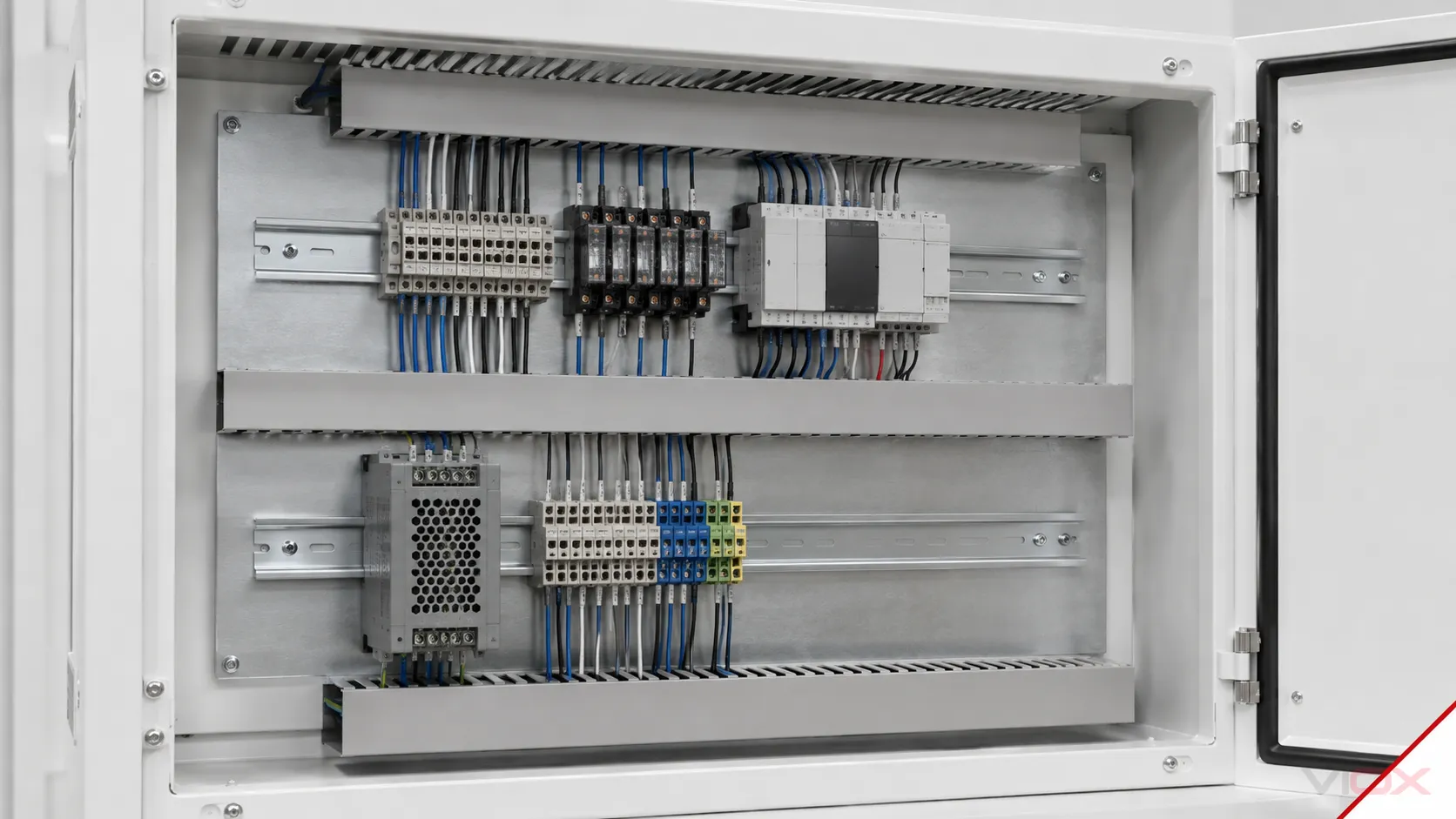

Di kilang pembuatan, rel DIN menempatkan “otak” operasi. PLC, modul I/O dan bekalan kuasa dipasang pada rel dalam konfigurasi berketumpatan tinggi. Modulariti membolehkan penggantian mudah komponen yang gagal tanpa menutup keseluruhan panel untuk tempoh yang lama.
Tenaga Boleh Diperbaharui
Penggabung solar dan kotak kawalan turbin angin bergantung pada rel DIN untuk memasang pemutus DC, pemegang fius dan peranti perlindungan lonjakan (SPD). Sifat teguh rel TS35x15 sering diperlukan di sini untuk menahan getaran dalam turbin angin.
Sistem Pengurusan Bangunan (BMS)
Bangunan pintar moden menggunakan rel DIN untuk memasang pengawal lampu, penggerak HVAC dan meter tenaga. Sifat padat pemasangan rel DIN membolehkan sistem kompleks ini dimuatkan ke dalam almari elektrik standard.
Telekomunikasi
Walaupun rak 19 inci adalah standard untuk pelayan, infrastruktur sokongan—unit pengagihan kuasa (PDU), kotak sambatan gentian dan penukar media—sering menggunakan pemasangan rel DIN untuk fleksibiliti dalam rak.
Panduan Pemasangan: Langkah demi Langkah
Pemasangan yang betul adalah penting untuk kestabilan mekanikal dan keselamatan sistem elektrik.
Alat Diperlukan
- Pemotong Rel DIN (atau gergaji besi/pengisar sudut dengan alat penyahgerigis)
- Pita pengukur
- Gerudi dan skru penoreh (untuk rel tidak berlubang atau pemasangan panel)
- Tahap semangat
- PPE (sarung tangan, cermin mata keselamatan)
Langkah 1: Perancangan dan Reka Letak
Tentukan reka letak komponen anda. Kumpulkan peranti secara logik (cth., input kuasa -> perlindungan -> kawalan -> output). Pastikan anda meninggalkan ruang yang mencukupi antara baris untuk saluran pendawaian (trunking kabel).
Langkah 2: Mengukur dan Memotong
Ukur panjang yang diperlukan. Jika menggunakan gergaji, pastikan potongan itu bersudut tepat. Penting: Sentiasa nyahgerigis hujung yang dipotong. Tepi tajam boleh merosakkan penebat wayar atau mencederakan juruteknik.
Langkah 3: Memasang Rel
Selamatkan rel ke plat belakang panel.
- Jarak: Untuk rel 35mm standard, skru pelekap biasanya diletakkan setiap 200mm hingga 250mm untuk mengelakkan lenturan di bawah beban.
- Meratakan: Gunakan alat aras spirit untuk memastikan rel benar-benar mendatar.
Langkah 4: Pembumian
Jika rel DIN digunakan sebagai laluan pembumian (bumi pelindung), pastikan sentuhan antara rel dan plat belakang adalah konduktif (buang cat jika perlu) atau gunakan blok terminal pembumian khusus yang diapit pada rel.
⚠️ AMARAN KESELAMATAN KRITIKAL: Rel DIN BUKAN bar bas. Walaupun ia boleh menyediakan laluan ke bumi (PE – Bumi Pelindung), ia TIDAK direka untuk membawa arus beban (konduktor Neutral atau Fasa) kecuali dinyatakan secara jelas oleh pengilang. Menggunakan rel DIN sebagai konduktor pembawa arus boleh mengakibatkan terlalu panas, bahaya kebakaran dan kejutan elektrik. Sentiasa rujuk spesifikasi pengilang dan kod elektrik tempatan.
Langkah 5: Memasang Komponen
Pasangkan komponen pada rel.
- Atas ke Bawah: Cangkukkan bibir atas komponen pada tepi atas rel, kemudian tolak ke bawah dan ke dalam sehingga klip bawah terpasang pada tempatnya.
- Hentian Hujung: Sentiasa pasang pengapit hujung (hentian hujung) di kedua-dua hujung barisan komponen. Ini menghalang peranti daripada menggelongsor ke sisi, yang boleh melonggarkan sambungan wayar.
Untuk perbandingan kaedah ini berbanding teknik yang lebih lama, lihat Rel DIN lwn. Pemasangan Tradisional.
Kriteria Pemilihan dan Amalan Terbaik
Untuk memastikan pemasangan yang tahan lama, pertimbangkan faktor-faktor ini:
1. Kapasiti Beban
Untuk komponen berat (transformer, pemacu besar), gunakan TS35x15 (kedalaman 15mm) rel atau Rel-G. Rel 7.5mm standard mungkin berpintal atau melendut di bawah berat yang berat, yang berpotensi menyebabkan komponen tercabut.
2. Keadaan Persekitaran
- Kelembapan Tinggi/Luar: Gunakan Keluli Tahan Karat atau Aluminium.
- Getaran (cth., Kereta Api, Marin): Gunakan rel dalam (TS35x15) dan hentian hujung tugas berat. Pastikan komponen dinilai untuk getaran dan dikunci dengan selamat.
3. Keserasian Galvanik
Elakkan mencampurkan logam berlainan yang boleh menyebabkan kakisan galvanik. Contohnya, memasang rel aluminium terus ke permukaan tembaga kosong dalam persekitaran yang lembap boleh menyebabkan kakisan.
Proses Pengilangan Rel DIN
Untuk memahami dengan lebih baik ketepatan dan kualiti yang terdapat dalam pengeluaran rel DIN, tonton gambaran keseluruhan pembuatan terperinci ini daripada VIOX.com:
Video ini menunjukkan aliran kerja pembuatan yang lengkap—daripada pemilihan bahan mentah dan penggelekkan sejuk hingga penyaduran zink dan pemeriksaan kualiti—memaparkan proses perindustrian yang memastikan rel DIN memenuhi toleransi IEC 60715 yang ketat.
Kelebihan Sistem Rel DIN
Mengapa sistem ini menguasai industri selama hampir satu abad?
- Modulariti & Fleksibiliti: Komponen boleh ditambah, dialih keluar atau disusun semula tanpa menggerudi lubang baharu pada panel.
- Kecekapan Ruang: Komponen rel DIN direka bentuk agar padat dan dipasang secara menegak, memaksimumkan penggunaan ruang sebenar panel.
- Mengurangkan Kos Buruh: “Pemasangan ”Snap-on" jauh lebih pantas daripada memasang peranti individu dengan skru.
- Standardisasi: Satu jenis rel menyokong beribu-ribu produk daripada beratus-ratus vendor.
- Organisasi Pendawaian: Berfungsi dengan lancar dengan sistem trunking kabel untuk pendawaian yang bersih dan boleh dikesan.
Untuk maklumat lanjut tentang faedah, baca 5 Sebab Utama Mengapa Rel DIN Penting dalam Pemasangan Elektrik Moden.
Soalan Lazim
Bolehkah saya memotong rel DIN kepada sebarang panjang?
Ya, rel DIN biasanya dijual dalam panjang 1 meter atau 2 meter dan boleh dipotong mengikut saiz. Adalah disyorkan untuk menggunakan pemotong rel DIN khusus untuk potongan yang bersih dan bebas burr, tetapi gergaji besi atau penggiling sudut berfungsi jika tepinya dikikir licin selepas itu.
Adakah rel DIN membawa arus?
Secara amnya, tidak. Rel adalah untuk sokongan mekanikal. Walau bagaimanapun, ia boleh mengalirkan arus kerosakan jika digunakan sebagai bar bas pembumian (PE). Jangan sekali-kali menggunakan rel sebagai konduktor neutral atau fasa kecuali menggunakan sistem bar bas khusus yang direka untuk tujuan itu.
⚠️ Amaran Keselamatan: Rel DIN TIDAK direka untuk membawa arus beban. Menggunakannya sebagai konduktor pembawa arus (Neutral/Fasa) boleh menyebabkan terlalu panas, bahaya kebakaran dan kejutan elektrik. Hanya gunakan rel DIN untuk pembumian (PE) atau sokongan mekanikal melainkan pengilang secara jelas menyatakan keupayaan membawa arus.
Apakah had berat bagi rel DIN?
Tiada “had berat” tunggal kerana ia bergantung pada jarak skru pemasangan dan profil rel. Rel TS35x7.5 standard yang dipasang setiap 200mm biasanya boleh menyokong komponen kawalan dengan mudah. Untuk beban melebihi 5kg setiap peranti atau kawasan getaran tinggi, naik taraf kepada rel TS35x15 dan kurangkan jarak skru pemasangan.
Mengapa sesetengah rel DIN berlubang?
Rel (berlubang) mempunyai lubang yang dipotong siap untuk memudahkan pemasangan (tidak perlu penggerudian). Rel pepejal (tidak berlubang) lebih kuat dan lebih disukai untuk beban berat atau di mana rel digunakan untuk kesinambungan pembumian.
Apakah perbezaan antara rel DIN dan Unistrut?
Rel DIN digunakan untuk memasang komponen elektrik kecil (pemutus litar, geganti). Unistrut (saluran strut) ialah sistem struktur yang jauh lebih besar yang digunakan untuk menyokong konduit, paip dan rangka peralatan berat.
Kesimpulan
Rel DIN adalah bukti kepada kuasa standardisasi. Daripada permulaannya yang sederhana pada tahun 1920-an di Jerman hingga statusnya sebagai IEC 60715 standard global, ia telah menyelaraskan industri elektrik, menjadikan panel kawalan lebih selamat, lebih teratur dan lebih mudah diselenggara.
Sama ada anda mereka bentuk kotak simpang yang ringkas atau sistem automasi perindustrian yang kompleks, memahami nuansa jenis rel—daripada standard TS35 kepada tugas berat Rel-G—adalah penting. Dengan memilih bahan dan profil yang sesuai untuk aplikasi anda, anda memastikan asas yang kukuh untuk infrastruktur elektrik anda.
Untuk lebih banyak pandangan tentang harga dan perolehan, lihat analisis kami tentang Faktor Utama yang Mempengaruhi Harga Rel DIN.
