Elakkan Kegagalan Pendawaian: Panduan Jurutera untuk Sentuhan Kering vs. Sentuhan Basah

Anda baru sahaja menyelesaikan pendawaian pada panel kawalan baharu—sensor proximity memberi suapan kepada PLC, yang memacu bank injap solenoid melalui output geganti. Skema adalah sempurna, label wayar anda sepadan dengan sempurna, dan ujian kesinambungan lulus dengan cemerlang.

Tetapi apabila anda menghidupkan sistem, tiada apa yang berlaku. LED input PLC kekal gelap walaupun anda mencetuskan sensor secara manual. Atau lebih teruk, anda mendapat pencetus palsu rawak yang menyebabkan penutupan yang menyusahkan yang menelan belanja ribuan ringgit setiap jam. Selepas menghabiskan tiga jam mengesan litar, anda akhirnya menemui puncanya: anda menganggap output geganti akan membekalkan kuasa kepada beban, tetapi ia adalah sesentuh kering yang memerlukan sumber luaran.

Salah faham tunggal ini—sesentuh basah berbanding sesentuh kering—menyumbang kira-kira 40% kelewatan pentauliahan sistem kawalan dan merupakan ralat pendawaian nombor satu yang dilaporkan oleh jurutera lapangan. Jadi, bagaimana anda mengenal pasti dengan cepat jenis sesentuh yang anda hadapi, mendawakannya dengan betul pada kali pertama, dan mengelakkan ketidakpadanan voltan yang mensabotaj reka bentuk yang sempurna?

Panduan ini menyediakan jawapan lengkap: kaedah tiga langkah praktikal untuk mengenal pasti, mendawai dan menyelesaikan masalah kedua-dua jenis sesentuh untuk menghapuskan kerja semula yang mahal dan kesilapan berbahaya.

Mengapa Kekeliruan Ini Berlaku (Dan Mengapa Ia Penting)

Masalah utama ialah pengeluar beroperasi di bawah dua falsafah pensuisan yang sama sekali berbeza, dan mereka jarang menerangkan yang mana satu yang telah mereka pilih.

Sesetengah peranti direka untuk kesederhanaan. Contohnya, sensor industri menerima kuasa pada dua wayar dan mengeluarkan kuasa yang sama pada wayar ketiga apabila dicetuskan—semuanya berjalan pada voltan yang sama (biasanya 24V DC). Ini adalah sesentuh basah: kuasa masuk sama dengan kuasa keluar, disepadukan ke dalam satu litar.

Peranti lain direka untuk fleksibiliti dan pengasingan elektrik. Geganti dan modul output PLC bertindak seperti suis hidup/mati yang mudah: ia mengawal sama ada berasingan sumber kuasa mencapai beban, tetapi ia tidak membekalkan kuasa itu sendiri. Ini adalah sesentuh kering: tindakan pensuisan diasingkan secara elektrik daripada voltan kawalan.

Campurkan ini, dan anda sama ada tidak mempunyai kuasa di tempat yang anda perlukan (menyambungkan beban ke sesentuh kering tanpa bekalan luaran), atau maklum balas voltan berbahaya di tempat yang anda tidak jangkakan (memberi suapan balik sesentuh basah ke dalam input yang direka untuk pensuisan kering).

Taruhannya tinggi: Penggunaan sesentuh yang tidak betul bukan sahaja menyebabkan masa henti—ia boleh merosakkan kad I/O PLC yang mahal, mewujudkan gelung bumi yang menjana hingar isyarat, atau melanggar kod elektrik yang memerlukan pengasingan galvani antara litar kawalan dan kuasa.

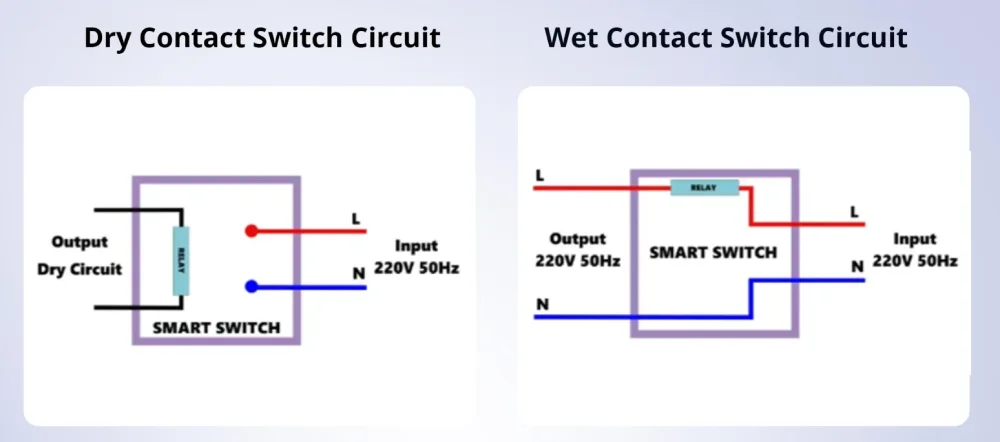

Memahami Perbezaan Teras: Analogi Lampu Dapur

Sebelum menyelami pendawaian, mari kita wujudkan model mental yang jelas menggunakan contoh yang biasa.

Sesentuh kering adalah seperti suis lampu di dinding dapur anda. Selak suis, dan lampu atas menyala—tetapi suis itu sendiri tidak menjana sebarang elektrik. Ia hanya mengawal sama ada kuasa mengalir dari panel elektrik anda ke lekapan lampu. Suis hanyalah jambatan mekanikal dalam litar yang dikuasakan oleh sesuatu yang lain (anda pemutus panel). Anda boleh mendawai suis itu untuk mengawal lampu AC 120V, jalur LED DC 24V atau pemula motor 480V—suis tidak peduli, kerana ia tidak membekalkan kuasa.

Sesentuh basah adalah seperti lampu suluh LED berkuasa bateri dengan suis terbina dalam. Bateri (sumber kuasa) dan suis kedua-duanya berada di dalam perumah yang sama. Tekan butang, dan kuasa bersepadu segera mengalir ke LED. Anda tidak boleh menggunakan suis ini untuk mengawal voltan yang berbeza—ia dikunci kepada apa sahaja yang dibekalkan oleh bateri (katakan, 3V DC). Bekalan kuasa dan mekanisme pensuisan dikahwinkan secara kekal dalam satu litar.

Dalam istilah industri:

• Sesentuh kering = pensuisan bebas voltan, bebas potensi, pasif (geganti sesentuh, output PLC)
• Sesentuh basah = output berkuasa, pensuisan aktif (kebanyakan proximity penderia, sesetengah suis pintar)

Pengambilan Utama: Sesentuh kering memerlukan anda membekalkan kuasa luaran kepada litar yang sedang dihidupkannya. Sesentuh basah sudah mempunyai kuasa terbina dalam dan membekalkannya terus ke beban. Jika anda salah, litar anda akan mati semasa ketibaan.

Kaedah 3 Langkah: Kenal Pasti, Dawai dan Selesaikan Masalah

Langkah 1: Kenal Pasti Jenis Sesentuh dalam 30 Saat (Peraturan Kiraan Wayar)

Kebanyakan jurutera membuang masa menggali helaian data apabila kiraan wayar yang mudah memberi anda jawapan serta-merta.

Kaedah Pengenalpastian Pantas:

Jika peranti mempunyai tepat 3 wayar → Ia hampir selalu sesentuh basah.

• Dua wayar menghidupkan peranti itu sendiri (cth., +24V dan 0V)
• Wayar ketiga ialah output yang ditukar yang membekalkan voltan yang sama kepada beban anda
• Contoh: Sensor proximity PNP dengan Coklat (bekalan +24V), Biru (bekalan 0V) dan Hitam (output +24V yang ditukar)

Jika peranti mempunyai 4 wayar atau lebih → Ia biasanya sesentuh kering.

• Dua wayar menghidupkan litar dalaman peranti (voltan gegelung untuk geganti)
• Dua atau lebih wayar tambahan ialah terminal sesentuh terpencil (COM, NO, NC) yang menukar litar yang sama sekali berasingan
• Contoh: Geganti kawalan dengan terminal gegelung AC 24V pada satu sisi dan terminal sesentuh kering (COM, NO, NC) di sisi yang lain, dinilai untuk pensuisan AC 250V

Jika peranti hanya mempunyai 2 wayar → Ia sememangnya sesentuh kering.

• Ini ialah terminal sesentuh itu sendiri (biasanya COM dan NO, atau NO dan NC)
• Mekanisme pensuisan adalah dalaman kepada peranti yang lebih besar (seperti output geganti yang dibina ke dalam VFD atau pengawal proses)
• Contoh: VFD dengan terminal geganti boleh atur cara untuk isyarat kerosakan—hanya dua terminal skru berlabel “R1A” dan “R1C”

Petunjuk Label Terminal:

Sesentuh kering akan mempunyai label seperti:

• COM (Umum), NO (Biasanya Terbuka), NC (Biasanya Tertutup)
• C1, C2 (Sesentuh 1, Sesentuh 2) tanpa tanda voltan
• “Output bebas voltan” atau “Geganti bebas potensi” dalam helaian data

Sesentuh basah akan mempunyai label seperti:

• OUT, OUTPUT atau LOAD dengan spesifikasi voltan (cth., “OUT 24V DC”)
• PNP atau NPN (jenis output transistor, kedua-duanya basah)
• “+24V Ditukar” atau “Output Kuasa”

Pro-Tip #1: Modul output PLC ialah perangkap untuk pemula. Walaupun spesifikasi modul mengatakan “Output DC 24V,” ini TIDAK bermakna ia menyediakan 24V. Ini bermakna ia serasi dengan litar 24V—tetapi anda mesti membekalkan voltan itu melalui terminal sepunya (COM) yang berasingan. Semua output PLC standard ialah sesentuh kering. Satu-satunya pengecualian adalah modul “sumber” khusus yang dilabelkan secara eksplisit sebagai menyediakan kuasa output, yang jarang dan mahal.

Langkah 2: Sambungkan Wayar Dengan Betul—Kali Pertama, Setiap Kali

Sekarang anda telah mengenal pasti jenis sesentuh, berikut ialah cara untuk menyambungkan setiap konfigurasi tanpa ralat.

Seni Bina Pendawaian Sesentuh Kering: Peraturan Kuasa Luaran

Sesentuh kering memerlukan anda membina litar lengkap menggunakan sumber kuasa luaran. Anggap ia sebagai mewujudkan gelung: sumber kuasa → sesentuh kering → beban → kembali ke sumber kuasa.

Pendawaian Sesentuh Kering Standard untuk Input PLC:

1. Kenal pasti bekalan kuasa luaran anda (biasanya bekalan panel 24V DC)
2. Sambungkan sisi positif (+) bekalan kuasa ke terminal “IN” atau “COM” modul input PLC anda
3. Jalankan wayar dari terminal input PLC (cth., I0.0) ke satu sisi sesentuh kering anda (cth., terminal COM sensor)
4. Sambungkan sisi sesentuh yang lain (cth., terminal NO sensor) kembali ke sisi negatif (−) bekalan kuasa (0V atau bumi)
5. Apabila sesentuh kering tertutup, ia melengkapkan litar: +24V mengalir dari COM → melalui sesentuh tertutup → melalui input PLC → ke 0V, menghidupkan LED input

Ralat Kritikal yang Perlu Dielakkan: Jangan sesekali menganggap output sesentuh kering (seperti terminal NO geganti) akan “memberi anda” voltan apabila ia tertutup. Ia tidak akan. Anda mesti menyediakan voltan itu sendiri melalui pendawaian kuasa luaran yang betul.

Pendawaian Sesentuh Kering Standard untuk Output PLC Memacu Beban:

1. Sambungkan bekalan kuasa luaran anda positif (+) ke terminal “OUT COM” modul output PLC anda
2. Jalankan wayar dari terminal output PLC (cth., Q0.0) terus ke satu sisi beban anda (cth., terminal positif injap solenoid)
3. Sambungkan sisi beban yang lain (terminal negatif solenoid) kembali ke bekalan kuasa negatif (−)
4. Apabila PLC mengaktifkan output Q0.0, sesentuh kering tertutup, melengkapkan litar: +24V → beban → 0V, memberi tenaga kepada solenoid

Pengambilan Utama: Dengan sesentuh kering, ANDA ialah pereka litar bekalan kuasa. Sesentuh kering hanyalah suis dalam gelung anda. Sentiasa kesan laluan lengkap: sumber kuasa → sesentuh → beban → kembali.

Seni Bina Pendawaian Sesentuh Basah: Sambungan Terus

Sesentuh basah lebih mudah kerana kuasa dibina di dalam. Anda hanya menyambungkan beban untuk menerima kuasa bersepadu itu apabila suis sesentuh.

Pendawaian Sesentuh Basah Standard (Sensor PNP ke PLC):

1. Kuasakan sensor menggunakan dua wayar: Coklat ke +24V, Biru ke 0V
2. Sambungkan wayar output sensor (Hitam pada sensor PNP) terus ke terminal input PLC (cth., I0.0)
3. Sambungkan sepunya input PLC ke 0V (jika belum dibumikan secara dalaman)
4. Apabila sensor mencetuskan, transistor dalamannya bertukar, dan +24V yang sudah ada di dalam sensor mengalir keluar wayar Hitam ke input PLC—tiada gelung kuasa luaran diperlukan

Amaran Keserasian Voltan: Kerana sesentuh basah mempunyai voltan dalaman tetap (biasanya 10-30V DC), beban MESTI dinilai untuk voltan yang tepat itu. Menyambungkan beban 12V DC ke output sesentuh basah 24V DC akan memusnahkan beban. Sentiasa sahkan spesifikasi voltan.

Pro-Tip #2: Apabila antara muka sensor sesentuh basah ke PLC, perhatikan logik sumber vs. tenggelam. Sensor PNP (sumber) mengeluarkan +24V apabila dicetuskan dan berfungsi dengan input PLC tenggelam. Sensor NPN (tenggelam) mengeluarkan 0V apabila dicetuskan dan berfungsi dengan input PLC sumber. Jika tidak sepadan, anda akan mendapat logik terbalik atau tiada isyarat sama sekali. Kebanyakan PLC moden menggunakan input tenggelam (serasi dengan sensor PNP), tetapi sentiasa sahkan.

Langkah 3: Selesaikan Masalah Seperti Profesional—Teknik Pengukuran Voltan

Walaupun dengan pengenalpastian dan pendawaian yang betul, masalah timbul. Berikut ialah cara untuk mendiagnosisnya secara sistematik.

Penyelesaian Masalah Sesentuh Kering

Masalah: Input PLC tidak akan dihidupkan, walaupun dengan sensor/sesentuh dicetuskan

Langkah diagnostik:

1. Ukur voltan merentasi terminal input PLC dan COM dengan sesentuh tertutup. Anda sepatutnya membaca voltan bekalan anda (cth., 24V DC). Jika anda membaca 0V, kuasa luaran tidak sampai ke input.
2. Semak kesinambungan merentasi sesentuh kering dalam keadaan dicetuskan. Dengan litar dinyahcas, anda sepatutnya mengukur ohm hampir sifar apabila tertutup. Jika anda membaca rintangan tak terhingga, sesentuh tersekat terbuka (kegagalan mekanikal atau kakisan).
3. Sahkan bekalan kuasa luaran sebenarnya menyediakan voltan. Pemutus litar yang tersandung atau fius yang meletup pada bekalan 24V akan membunuh semua litar yang menggunakan sumber itu.

专业提示 #3： Kesilapan pendawaian sesentuh kering yang paling biasa? Terlupa untuk menyambungkan laluan kembali beban ke 0V. Jurutera menyambungkan sisi positif dengan betul tetapi membiarkan negatif terapung. Gunakan voltmeter untuk mengesahkan gelung lengkap: anda sepatutnya mengukur 0V antara terminal negatif beban dan rel 0V bekalan kuasa. Sebarang voltan di sini bermakna laluan kembali yang rosak.

Masalah: Pencetusan sekejap-sekejap, hingar atau isyarat palsu

Punca: Sesentuh kering memisahkan litar kawalan dan kuasa secara fizikal, tetapi larian wayar yang panjang boleh mengambil gangguan elektromagnet (EMI) daripada motor atau VFD berdekatan.

Penyelesaian:

• Gunakan kabel terlindung pasangan terpiuh untuk pendawaian sesentuh kering, dengan pelindung dibumikan di hujung panel sahaja (bukan kedua-dua hujung—yang mewujudkan gelung bumi)
• Tambah teras ferit ke kabel berhampiran PLC untuk menyekat hingar frekuensi tinggi
• Jika teruk, pasang optoisolator atau penyaman isyarat antara sesentuh kering dan input PLC untuk memberikan pengasingan elektrik tambahan

Penyelesaian Masalah Sesentuh Basah

Masalah: Output sensor membaca voltan yang betul, tetapi beban tidak aktif

Langkah diagnostik:

1. Ukur keupayaan arus keluaran sesentuh basah dalam lembaran data. Kebanyakan keluaran sensor hanya dinilai untuk 100-200mA. Jika beban anda menarik lebih banyak (contohnya, lampu penunjuk besar atau gegelung geganti), transistor dalaman sensor berada dalam had arus atau telah gagal.
2. Penyelesaian: Tambah geganti perantaraan. Gunakan keluaran sensor sesentuh basah untuk memacu gegelung geganti kecil (50mA), dan gunakan sesentuh kering geganti itu untuk menukar beban arus lebih tinggi dengan kuasa luaran.

专业提示： Sensor sesentuh basah mempunyai spesifikasi “susut voltan” (biasanya 2-3V). Ini bermakna apabila sensor dicetuskan dan mengeluarkan, anda tidak akan mengukur voltan bekalan penuh—anda akan mengukur 21-22V dan bukannya 24V. Ini adalah perkara biasa dan tidak akan menjejaskan kebanyakan beban DC, tetapi ia boleh menyebabkan masalah dengan elektronik sensitif yang menjangkakan 24V yang bersih. Ambil kira susutan ini dalam reka bentuk anda.

Masalah: Sesentuh basah terlalu panas atau gagal sebelum waktunya

Punca: Melebihi arus atau voltan keluaran yang dinilai. Sesentuh basah mempunyai had elektrik yang ketat kerana elemen pensuisan (biasanya transistor) dibenamkan dalam perumah padat yang sama dengan litar sensor.

Penyelesaian:

• Jangan sekali-kali melebihi arus keluaran yang dinilai (semak lembaran data untuk spesifikasi “Arus Keluaran”, biasanya 100-250mA untuk sensor)
• Untuk beban yang lebih tinggi, gunakan sesentuh basah untuk mencetuskan geganti atau suis keadaan pepejal yang dinilai untuk arus beban sebenar
• Pastikan pelesapan haba yang mencukupi—jangan pasang sensor dalam kotak tertutup dan tidak berventilasi jika ia menukar berhampiran had arusnya

Pengajaran Utama: Sesentuh basah mengorbankan fleksibiliti untuk kesederhanaan. Ia sesuai untuk isyarat kuasa rendah (sensor ke PLC, penunjuk status), tetapi ia adalah pilihan yang kurang baik untuk memacu terus beban arus tinggi seperti motor, solenoid atau pemanas. Untuk aplikasi tersebut, gunakan geganti sesentuh kering dengan bekalan kuasa luaran yang sesuai.

Panduan Pemilihan Aplikasi: Bila Menggunakan Setiap Jenis

Pilih Sesentuh Kering Apabila:

• Anda memerlukan pengasingan elektrik antara litar kawalan dan beban (dikehendaki oleh banyak piawaian keselamatan seperti NFPA 79)
• Voltan beban berbeza daripada voltan kawalan (contohnya, PLC 24V DC mengawal solenoid 120V AC)
• Kabel panjang terlibat, dan anda memerlukan imuniti hingar (sesentuh kering dengan perisai yang betul cemerlang di sini)
• Beban arus tinggi memerlukan pensuisan (gunakan geganti sesentuh kering yang dinilai untuk 10A, 20A atau lebih tinggi)
• Pelbagai sistem voltan wujud bersama dalam satu panel (sesentuh kering membolehkan anda mencampurkan sensor 24V DC, penunjuk 120V AC dan kontaktor 480V)

Contoh praktikal: PLC mengawal ketuhar industri. Keluaran PLC ialah sesentuh kering 24V DC yang memacu gegelung kontaktor 120V AC, yang seterusnya menukar kuasa tiga fasa 480V kepada elemen pemanas. Setiap peringkat diasingkan secara elektrik untuk keselamatan dan pematuhan kod.

Pilih Sesentuh Basah Apabila:

• Kesederhanaan lebih penting daripada fleksibiliti (kawalan HVAC kediaman/komersial, jentera asas)
• Semua peranti beroperasi pada voltan yang sama (sistem kawalan 24V DC seragam)
• Isyarat kuasa rendah adalah fungsi utama (sensor berkomunikasi dengan PLC atau mikropengawal)
• Kos pemasangan mesti diminimumkan (sesentuh basah memerlukan lebih sedikit wayar kuasa dan kurang tenaga kerja pendawaian lapangan)

Contoh praktikal: Sistem bangunan pintar dengan berpuluh-puluh sensor penghunian yang memberi makan kepada pengawal BACnet. Semua peranti berjalan pada 24V DC, keluaran sensor ialah 50mA maks, dan sambungan 3 wayar yang dipermudahkan (kuasa, bumi, isyarat) mengurangkan masa pemasangan sebanyak 30% berbanding pendawaian sesentuh kering.

Piawaian, Keselamatan dan Pertimbangan Pematuhan

Kod elektrik dan piawaian keselamatan sering menentukan jenis sesentuh yang mesti anda gunakan:

Keperluan Sesentuh Kering:

• IEC 60664-1 menyatakan jarak rayapan dan kelegaan minimum untuk pengasingan antara litar—sesentuh kering mesti memenuhi keperluan jarak ini
• UL 508A untuk panel kawalan industri memerlukan pengasingan antara litar Kelas 1 (voltan talian) dan Kelas 2 (voltan rendah)—sesentuh kering menyediakan ini secara semula jadi
• NFPA 79 untuk jentera industri mewajibkan pengasingan antara kawalan pengendali dan litar kuasa dalam aplikasi kritikal keselamatan

Aplikasi Sesentuh Basah:

• UL 60730 untuk kawalan elektrik automatik (termostat, kawalan HVAC) membenarkan sesentuh basah dalam litar voltan rendah dan tidak terpencil
• ISO 16750-2 untuk elektronik automotif membenarkan pensuisan sesentuh basah untuk sistem 12V DC dalam kenderaan di mana pengasingan tidak diperlukan

专业提示 #5： Apabila ragu-ragu, gunakan sesentuh kering untuk aplikasi industri. Ia menyediakan pengasingan elektrik yang diperlukan oleh kebanyakan kod, dan kerumitan pendawaian tambahan adalah pertukaran kecil untuk pematuhan undang-undang dan keselamatan yang dipertingkatkan. Sesentuh basah paling baik dikhaskan untuk sistem pra-kejuruteraan di mana pengilang telah mengesahkan reka bentuk untuk pematuhan kod.

Kesimpulan: Kuasai Perbezaan, Hapuskan Tekaan

Dengan menggunakan kaedah tiga langkah ini—kenal pasti jenis sesentuh menggunakan kiraan wayar dan label terminal, wayarkannya mengikut seni bina yang betul, dan selesaikan masalah menggunakan ukuran voltan sistematik—anda akan menghapuskan punca paling biasa kegagalan pendawaian sistem kawalan.

Inilah yang telah anda peroleh:

• Pengenalpastian 30 saat menggunakan peraturan kiraan wayar, menjimatkan masa berjam-jam mencari lembaran data
• Pendawaian betul kali pertama dengan memahami sama ada untuk menyediakan kuasa luaran (kering) atau bergantung pada kuasa bersepadu (basah)
• Penyelesaian masalah pantas menggunakan teknik pengukuran voltan yang menunjukkan litar terbuka, kegagalan pengasingan dan beban lampau arus
• Spesifikasi yakin mengetahui bila untuk memilih sesentuh kering (untuk pengasingan, fleksibiliti, arus tinggi) berbanding sesentuh basah (untuk kesederhanaan, kuasa rendah, voltan seragam)

Apabila anda menghidupkan panel kawalan pada masa akan datang dan setiap LED input menyala dengan sempurna pada percubaan pertama, anda akan tahu ia adalah kerana anda memahami satu prinsip asas: sesentuh kering menukar litar berasingan, sesentuh basah menyediakan kuasa bersepadu—dan anda mendawai dengan sewajarnya.
