Dalam pemasangan elektrik moden, keselamatan adalah yang terpenting. Memandangkan sistem elektrik menjadi semakin kompleks dan permintaan untuk kuasa meningkat, perlindungan terhadap bahaya elektrik tidak pernah menjadi lebih kritikal. Dua peranti penting—Pemutus Litar Arus Baki dengan Perlindungan Arus Lebih (RCBO) dan Peranti Pengesan Kerosakan Arka (AFDD)—memainkan peranan yang berbeza tetapi saling melengkapi dalam melindungi nyawa dan harta benda. Bagi profesional peralatan elektrik B2B, memahami perbezaan antara peranti ini adalah penting untuk mereka bentuk pemasangan elektrik yang selamat, mematuhi piawaian dan boleh dipercayai.
Panduan komprehensif ini meneroka perbezaan asas antara RCBO dan AFDD, aplikasi khusus mereka, dan bagaimana mereka bekerjasama untuk menyediakan perlindungan elektrik yang komprehensif dalam persekitaran kediaman, komersial dan perindustrian.
Apakah itu RCBO (Pemutus Litar Arus Baki dengan Perlindungan Arus Lebih)?
Definisi dan Fungsi Teras
RCBO ialah peranti perlindungan elektrik yang canggih yang menggabungkan dua fungsi keselamatan kritikal dalam satu unit yang padat. Ia menggabungkan keupayaan Pemutus Litar Miniatur (MCB) dan satu Peranti Arus Baki (RCD), memberikan kedua-dua perlindungan arus lebih dan pengesanan kebocoran bumi. Mekanisme perlindungan dwi ini menjadikan RCBO penting untuk pemasangan elektrik moden di mana kecekapan ruang dan keselamatan komprehensif menjadi keutamaan.
Fungsi utama RCBO adalah untuk melindungi litar elektrik daripada tiga bahaya utama:
- Keadaan beban berlebihan: Apabila arus melebihi kapasiti berkadar litar
- litar pintas: Apabila konduktor hidup dan neutral bersentuhan secara langsung
- Arus kebocoran bumi: Apabila arus bocor ke bumi melalui penebat yang rosak atau peralatan yang rosak
Bagaimana RCBO Berfungsi
RCBO beroperasi menggunakan dua mekanisme perlindungan yang berbeza yang berfungsi selari:
Perlindungan Arus Lebih: Komponen MCB menggunakan mekanisme trip terma dan magnet untuk mengesan dan mengganggu aliran arus yang berlebihan. Elemen terma bertindak balas kepada keadaan beban lampau yang berterusan, manakala elemen magnet menyediakan perlindungan serta-merta terhadap litar pintas.
Pengesanan Arus Baki: Komponen RCD sentiasa memantau keseimbangan arus antara konduktor hidup dan neutral. Dalam keadaan biasa, arus ini sepatutnya sama. Apabila kerosakan berlaku—seperti arus bocor melalui penebat yang rosak atau seseorang menyentuh konduktor hidup—RCBO mengesan ketidakseimbangan ini dan memutuskan sambungan litar dalam milisaat, biasanya 30mA atau kurang untuk perlindungan peribadi.
Jenis dan Klasifikasi RCBO
RCBO diklasifikasikan kepada beberapa jenis berdasarkan kepekaan mereka terhadap bentuk gelombang yang berbeza:
- Taip AC: Mengesan arus baki AC sahaja
- Jenis A: Mengesan kedua-dua arus baki AC dan DC berdenyut (penting untuk elektronik moden)
- Jenis B: Mengesan arus baki AC, DC berdenyut dan DC licin (kritikal untuk pengecasan EV dan pemasangan solar)
- Jenis F: Perlindungan yang dipertingkatkan untuk aplikasi dengan gangguan frekuensi tinggi
Apakah itu AFDD (Peranti Pengesan Kerosakan Arka)?
Definisi dan Fungsi Teras
Peranti Pengesan Kerosakan Arka (AFDD) ialah peranti keselamatan elektrik khusus yang direka untuk mengesan dan mengurangkan arka elektrik berbahaya yang boleh menyebabkan kebakaran. Tidak seperti pemutus litar tradisional yang bertindak balas kepada arus lebih atau kebocoran bumi, AFDD menggunakan teknologi mikropemproses yang canggih untuk mengenal pasti tandatangan elektrik unik bagi kerosakan arka berbahaya sebelum ia boleh menyalakan bahan di sekeliling.
Kerosakan arka berlaku apabila arus elektrik melompat merentasi jurang dalam konduktor yang rosak, mewujudkan haba setempat yang kuat yang boleh melebihi 6,000°C—cukup panas untuk menyalakan penebat, kayu dan bahan mudah terbakar yang lain. Arka berbahaya ini boleh disebabkan oleh:
- Penebat wayar yang rosak atau merosot
- Sambungan yang longgar atau berkarat
- Kabel yang dihimpit atau ditembusi
- Kerosakan pendawaian oleh tikus
- Kemalangan DIY (seperti menggerudi melalui kabel)
Bagaimana AFDD Berfungsi
AFDD menggunakan sistem pengesanan elektronik yang canggih yang sentiasa menganalisis bentuk gelombang elektrik pada litar yang dilindungi. Teknologi mikropemproses membezakan antara:
Arka Biasa: Arka tidak berbahaya yang dihasilkan semasa operasi pensuisan rutin, seperti dari suis lampu, berus motor atau sambungan perkakas.
Arka Berbahaya: Corak arka berbahaya yang menjadi ciri arka siri (dalam konduktor yang putus) dan arka selari (antara konduktor), yang menunjukkan keadaan kerosakan yang serius.
Apabila kerosakan arka berbahaya dikesan, AFDD bertindak balas dengan:
- Menganalisis tandatangan elektrik dan tempoh arka
- Mengesahkan arka melebihi parameter ambang selamat
- Serta-merta memutuskan sambungan litar (biasanya dalam masa 120 milisaat)
- Mencegah arka daripada mencapai suhu di mana kebakaran boleh bermula
Piawaian dan Pematuhan AFDD
AFDD mesti mematuhi piawaian antarabangsa IEC 62606, yang mentakrifkan:
- Keperluan keselamatan untuk peranti pengesan kerosakan arka
- Ciri prestasi dan prosedur ujian
- Masa tindak balas dan ambang kepekaan
- Kaedah pembinaan dan kriteria operasi

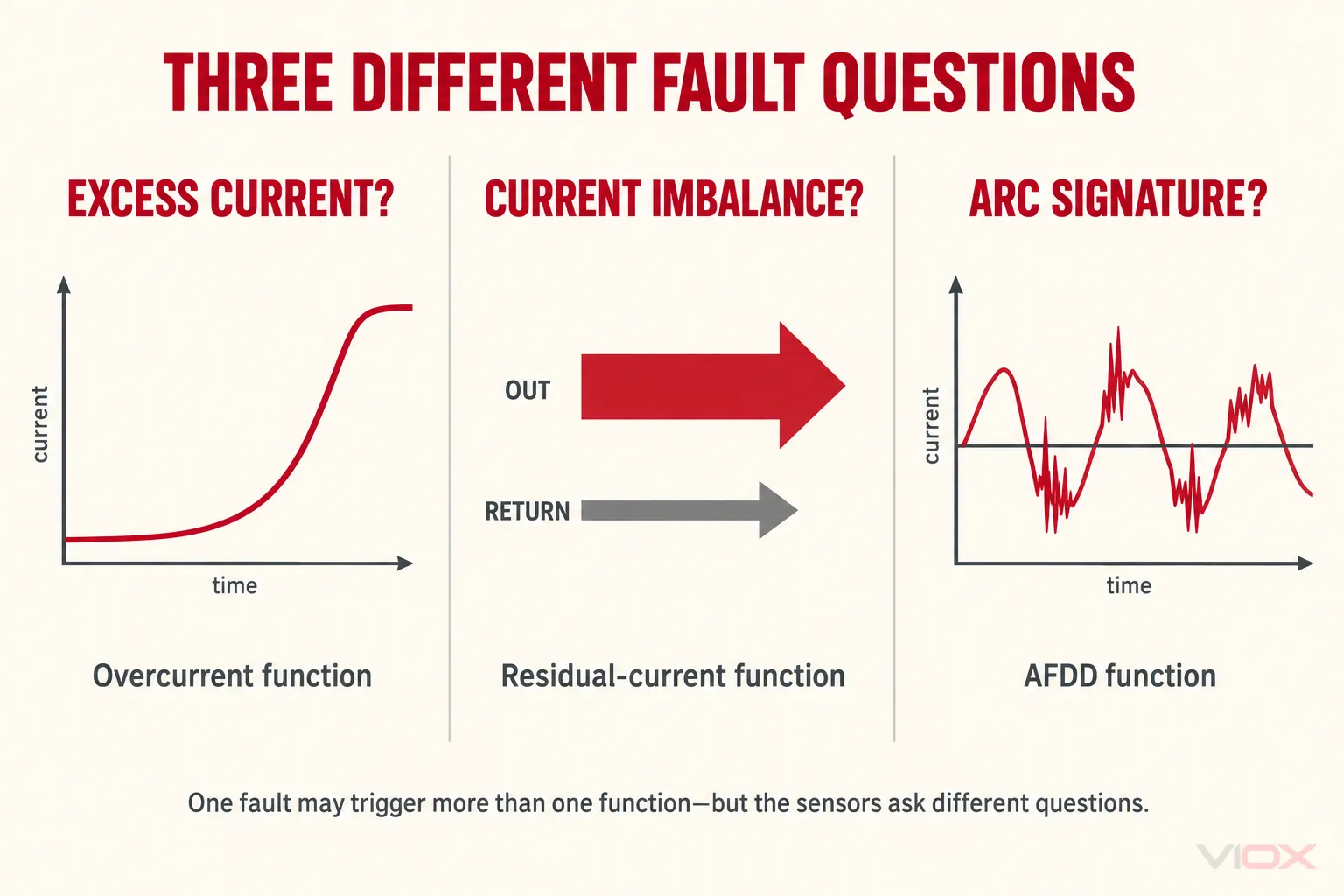

Perbezaan Utama Antara RCBO dan AFDD
Memahami perbezaan asas antara peranti ini adalah penting untuk reka bentuk sistem elektrik yang betul.
Perbandingan Fokus Perlindungan
| Aspek | RCBO | AFDD |
|---|---|---|
| Perlindungan Utama | Arus lebih dan kebocoran bumi | Pengesanan kerosakan arka |
| Jenis Bahaya | Kejutan elektrik, kerosakan peralatan | Kebakaran elektrik |
| Kaedah Pengesanan | Magnitud dan ketidakseimbangan arus | Analisis bentuk gelombang |
| Masa Tindak Balas | Milisaat (30-300ms) | Pantas (biasanya <120ms) |
| Teknologi | Elektromekanikal/Elektronik | Berasaskan mikropemproses |
Perbandingan Spesifikasi Teknikal
| Ciri | RCBO | AFDD |
|---|---|---|
| Piawaian | IEC 61009, IEC 62423 | IEC 62606 |
| Sensitiviti | Ketidakseimbangan arus (biasanya 30mA) | Tandatangan kerosakan arka |
| Pemasangan | Unit pengguna standard | Asal litar yang dilindungi |
| Saiz | Padat (1-2 modul) | Boleh ubah (1-2 modul) |
| kos | Sederhana | Lebih tinggi |
| Risiko Trip Palsu | Rendah dengan pemilihan yang betul | Minimum dengan teknologi moden |
Keupayaan Pengesanan
Pengesanan RCBO:
- Arus beban lampau melebihi kapasiti yang dinilai
- Arus litar pintas (arus tinggi serta-merta)
- Arus kebocoran bumi (biasanya ≥30mA)
- Kerosakan tanah
Pengesanan AFDD:
- Kerosakan arka bersiri (konduktor putus)
- Kerosakan arka selari (konduktor ke konduktor)
- Tandatangan arka frekuensi tinggi
- Keadaan arka berbahaya yang berterusan
Aplikasi dan Kes Penggunaan
Bila Menggunakan RCBO
RCBO adalah penting untuk pemasangan elektrik yang memerlukan perlindungan arus lebih dan kejutan yang komprehensif:
Permohonan Kediaman:
- Litar alur keluar soket
- Litar lampu
- Litar dapur dan bilik mandi
- Pemasangan elektrik luar
- Perlindungan litar individu dalam unit pengguna
Aplikasi Komersial:
- Pengagihan elektrik pejabat
- Persekitaran runcit
- Premis komersial kecil
- Pengagihan kuasa pusat data
- Kemudahan penjagaan kesihatan
Aplikasi Perindustrian:
- Litar kawalan mesin
- Pengagihan lampu dan kuasa
- Alur keluar soket bengkel
- Pemasangan kawalan proses
- Bekalan kuasa sementara
Bila Menggunakan AFDD
AFDD disyorkan atau diperlukan khusus untuk pemasangan dengan risiko kebakaran yang tinggi:
Aplikasi Mandatori (mengikut BS 7671:2018+A2:2022):
- Bangunan Kediaman Berisiko Tinggi (HRRB) – bangunan melebihi 18m tinggi atau 6+ tingkat
- Rumah Kediaman Pelbagai Penghuni (HMO)
- Penginapan pelajar yang dibina khas
- Rumah jagaan dan premis yang serupa
推荐应用：
- Litar akhir AC fasa tunggal yang membekalkan alur keluar soket (≤32A)
- Bangunan berbingkai kayu
- Hartanah dengan pendawaian tersembunyi
- Bangunan dengan bumbung jerami atau pembinaan mudah terbakar
- Penginapan tidur
- Lokasi dengan pemindahan yang sukar (cth., bangunan tinggi)
Aplikasi Bernilai Tinggi:
- Muzium dan galeri
- Bangunan bersejarah
- Pusat data dan bilik pelayan
- Hartanah dengan kandungan yang tidak boleh diganti
Perbandingan Persekitaran Aplikasi
| Persekitaran | RCBO Diperlukan | AFDD Disyorkan |
|---|---|---|
| Kediaman standard | Ya | Disyorkan |
| Kediaman bertingkat tinggi (≥18m) | Ya | Mandatori |
| Pejabat komersial | Ya | Disyorkan |
| Kemudahan industri | Ya | Kes demi kes |
| Pembinaan berbingkai kayu | Ya | Sangat disyorkan |
| Hartanah beratap jerami | Ya | Sangat disyorkan |
| Rumah jagaan/hospital | Ya | Mandatori |
| Bangunan bersejarah | Ya | Sangat disyorkan |
Faedah Setiap Peranti
Faedah RCBO
- Perlindungan Dwi: Menggabungkan perlindungan arus lebih dan kebocoran bumi dalam satu peranti padat
- Kecekapan Ruang: Mengurangkan keperluan saiz unit pengguna berbanding peranti MCB dan RCD yang berasingan
- Perlindungan Terpilih: Perlindungan litar individu menghalang penutupan keseluruhan pemasangan semasa kerosakan
- Jimat Kos: Lebih menjimatkan daripada memasang peranti perlindungan yang berasingan
- Pengurangan Masa Henti: Pengasingan kerosakan terhad kepada litar yang terjejas sahaja
- Fleksibiliti: Terdapat dalam pelbagai jenis (A, AC, B) untuk pelbagai aplikasi
- Teknologi Terbukti: Prestasi yang boleh dipercayai selama beberapa dekad di lapangan
Faedah AFDD
- Pencegahan Kebakaran: Mengesan kerosakan arka yang tidak dapat dikenal pasti oleh pemutus litar tradisional
- Amaran Awal: Mengenal pasti pendawaian yang merosot sebelum kegagalan besar berlaku
- Perlindungan Harta Benda: Mencegah kebakaran yang boleh menyebabkan kerosakan yang meluas
- Keselamatan Nyawa: Melindungi penghuni daripada kecederaan dan kematian berkaitan kebakaran
- Kelebihan Insurans: Boleh mengurangkan premium untuk hartanah dengan perlindungan AFDD
- Kod Mematuhi: Memenuhi peraturan keselamatan elektrik terkini
- Teknologi Termaju: Pengesanan berasaskan mikropemproses memberikan perlindungan yang canggih

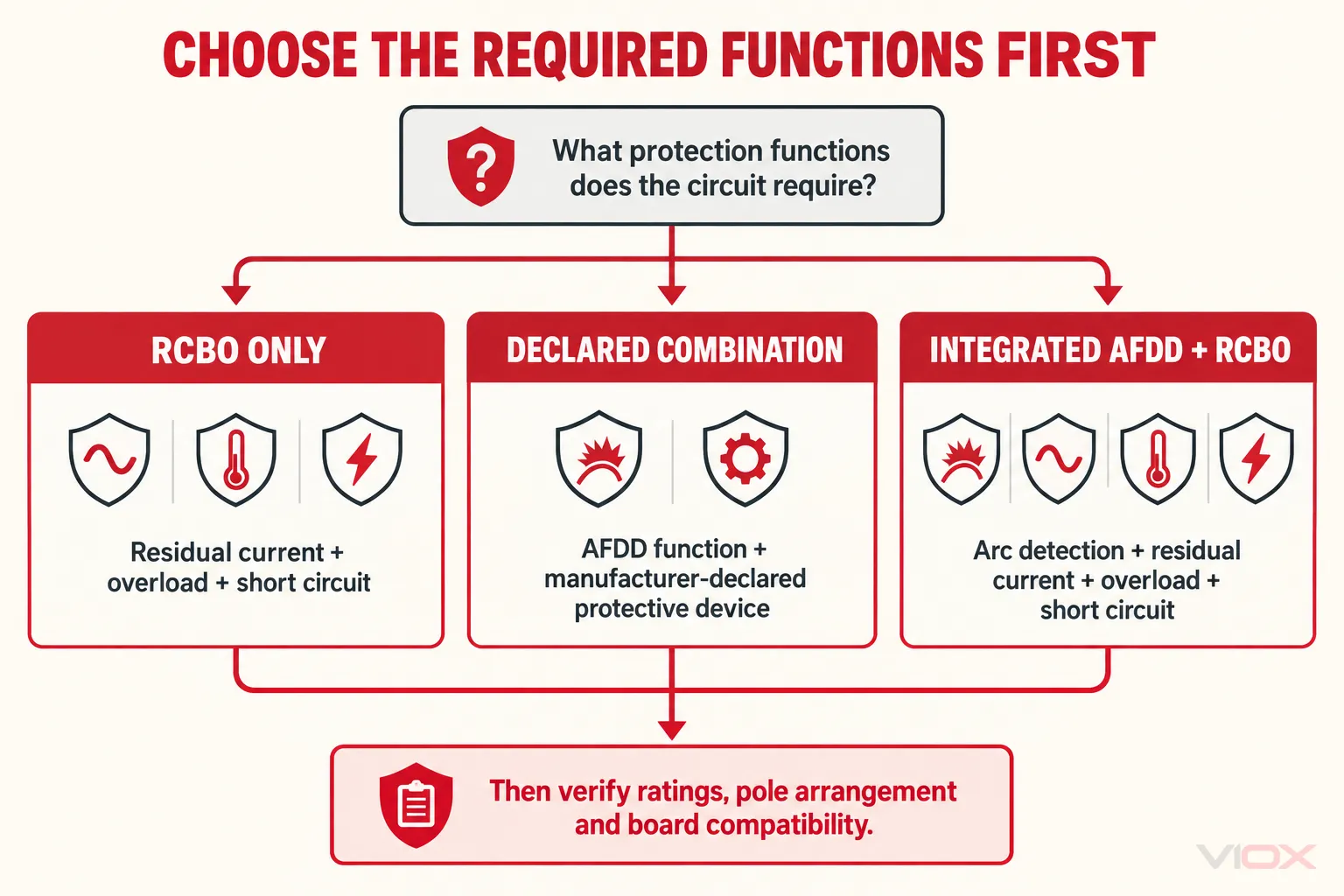

Perlindungan Gabungan: RCBO + AFDD
Untuk keselamatan maksimum, pemasangan elektrik moden semakin menggabungkan perlindungan RCBO dan AFDD. Beberapa pendekatan tersedia:
Pilihan Integrasi
Peranti RCBO+AFDD Gabungan: Sesetengah pengeluar menawarkan unit tunggal yang mengintegrasikan kedua-dua teknologi, menyediakan:
- Pengesanan kerosakan arka
- Perlindungan arus lebih
- Perlindungan kebocoran bumi
- Pemasangan menjimatkan ruang
- Pendawaian yang dipermudahkan
Pemasangan Peranti Berasingan: Menggunakan peranti RCBO dan AFDD yang berasingan pada litar yang sama:
- RCBO untuk perlindungan arus lebih dan kejutan
- AFDD untuk pengesanan kerosakan arka
- Fleksibiliti modular
- Penyelesaian masalah yang lebih mudah

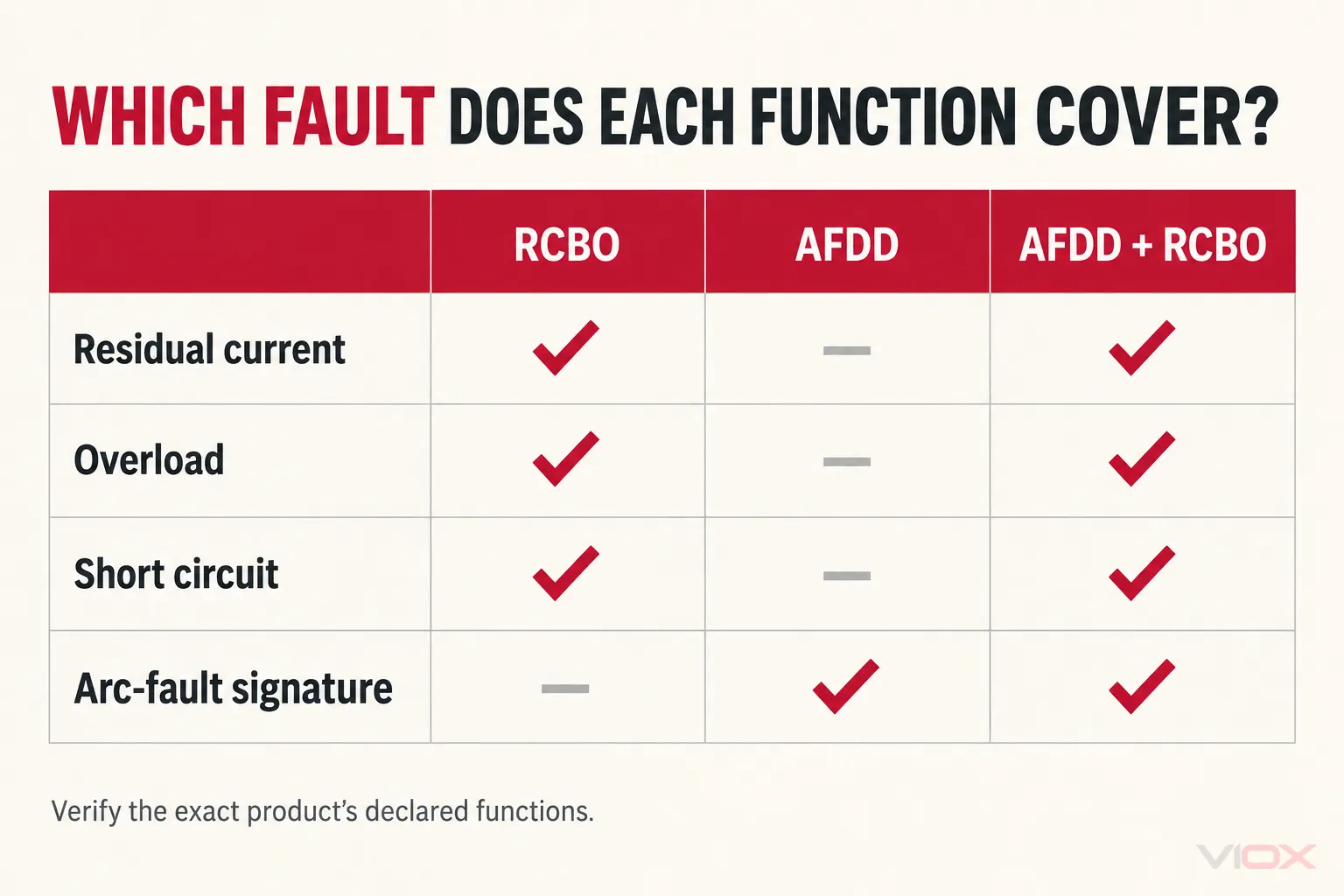

Perbandingan Lapisan Perlindungan
| Lapisan Perlindungan | RCBO Sahaja | AFDD Sahaja | RCBO+AFDD Gabungan |
|---|---|---|---|
| Perlindungan beban berlebihan | ✓ | ✗ | ✓ |
| Perlindungan litar pintas | ✓ | ✗ | ✓ |
| Perlindungan kebocoran bumi | ✓ | ✗ | ✓ |
| Pengesanan kerosakan arka | ✗ | ✓ | ✓ |
| Pencegahan kebakaran | separa | ✓ | ✓ |
| Perlindungan kejutan elektrik | ✓ | ✗ | ✓ |
| Perlindungan Keseluruhan | bagus | Terhad | Komprehensif |
Kriteria Pemilihan untuk Profesional Elektrik
Faktor Pemilihan RCBO
- Penilaian Semasa: Padankan dengan keperluan beban litar (6A-63A tipikal)
- Pemilihan Jenis: Pilih AC, A, atau B berdasarkan peralatan yang disambungkan
- Sensitiviti: Pilih ambang arus baki yang sesuai (30mA untuk perlindungan peribadi)
- Kapasiti Pecah: Pastikan penarafan litar pintas yang mencukupi untuk pemasangan
- Pensijilan: Sahkan pematuhan dengan IEC 61009 atau piawaian tempatan
Faktor Pemilihan AFDD
- Keperluan Pematuhan: Semak keperluan mandatori untuk jenis bangunan
- Jenis Litar: AFDD biasanya melindungi litar alur keluar soket ≤32A
- Integrasi: Tentukan antara peranti RCBO+AFDD kendiri atau gabungan
- Kos-Faedah: Nilaikan risiko kebakaran berbanding kos peranti
- Pensijilan: Pastikan pematuhan dengan IEC 62606
Piawaian dan Pematuhan Peraturan
Piawaian Antarabangsa
| Peranti | Standard Utama | Piawaian Tambahan |
|---|---|---|
| RCBO | IEC 61009-1 | IEC 62423, BS EN 61009 |
| AFDD | IEC 62606 | BS EN 62606 |
| Peranti Gabungan | IEC 61009-1 + IEC 62606 | Peraturan tempatan |
Keperluan Serantau
UK/Eropah: BS 7671:2018+A2:2022 (Peraturan Pendawaian Edisi ke-18)
- RCBO disyorkan untuk perlindungan litar individu
- AFDD adalah mandatori untuk HRRB dan HMO
- AFDD disyorkan untuk semua litar alur keluar soket
antarabangsa: IEC 60364-4-42
- Mengesyorkan AFDD untuk pengurangan risiko kebakaran
- Menentukan pemasangan di punca litar
- Mentakrifkan persekitaran aplikasi
Soalan Lazim (FAQ)
1. Bolehkah RCBO mengesan kerosakan arka?
Tidak, RCBO standard tidak dapat mengesan kerosakan arka. RCBO direka untuk melindungi daripada keadaan arus lebih (beban lampau dan litar pintas) dan arus kebocoran bumi, tetapi ia tidak mempunyai teknologi mikropemproses yang diperlukan untuk mengenal pasti ciri-ciri elektrik khusus bagi kerosakan arka yang berbahaya. Untuk perlindungan kerosakan arka, anda memerlukan AFDD khusus atau peranti RCBO+AFDD gabungan.
2. Adakah saya memerlukan RCBO dan AFDD pada litar yang sama?
Ia bergantung pada keperluan pemasangan khusus anda. Untuk perlindungan komprehensif, penyelesaian ideal adalah sama ada:
- Peranti RCBO dan AFDD berasingan dipasang bersama, atau
- Unit RCBO+AFDD gabungan yang mengintegrasikan kedua-dua fungsi
Gabungan ini memberikan perlindungan lengkap terhadap arus lebih, kejutan elektrik dan kebakaran yang disebabkan oleh kerosakan arka. Untuk bangunan kediaman berisiko tinggi dan HMO, perlindungan gabungan ini kini diwajibkan di banyak bidang kuasa.
3. Adakah AFDD terdedah kepada trip yang tidak diingini?
AFDD moden dengan teknologi mikropemproses yang canggih direka untuk membezakan antara arka operasi biasa (daripada suis, berus motor, dll.) dan kerosakan arka berbahaya. Walaupun reka bentuk AFDD awal mempunyai beberapa isu tersandung palsu, peranti generasi semasa daripada pengeluar yang bereputasi seperti VIOX Electric telah mengurangkan gangguan tersandung melalui algoritma analisis bentuk gelombang yang canggih. Pemasangan dan pemilihan peranti yang betul meminimumkan perjalanan palsu.
4. Apakah perbezaan kos tipikal antara RCBO dan AFDD?
AFDD biasanya 3-5 kali lebih mahal daripada RCBO standard disebabkan oleh teknologi mikropemproses yang canggih dan algoritma pengesanan yang sofistikated. Walau bagaimanapun, kos telah menurun seiring dengan peningkatan penggunaan. RCBO biasa berharga £15-40, manakala AFDD berharga £80-150, dan peranti gabungan RCBO+AFDD berharga antara £100-180. Walaupun kos permulaan lebih tinggi, manfaat pencegahan kebakaran dan potensi penjimatan insurans seringkali mewajarkan pelaburan tersebut.
5. Bolehkah saya memasang AFDD dalam pemasangan elektrik sedia ada?
Ya, AFDD boleh dipasang semula ke dalam pemasangan sedia ada semasa peningkatan unit pengguna atau pengubahsuaian litar. Walau bagaimanapun, pertimbangan termasuk:
- Ruang yang tersedia dalam unit pengguna (AFDD biasanya memerlukan lebar 1-2 modul)
- Keserasian dengan peranti pelindung sedia ada
- Kesesuaian jenis litar (biasanya untuk litar alur keluar soket ≤32A)
- Analisis kos-faedah berdasarkan penilaian risiko kebakaran
Rujuk juruelektrik bertauliah untuk menilai keperluan pemasangan khusus anda.
6. Bagaimanakah cara saya menguji RCBO dan AFDD?
Pengujian RCBO:
- Tekan butang ujian bersepadu setiap bulan untuk mengesahkan operasi mekanikal
- Peranti hendaklah trip serta-merta apabila diuji
- Pengujian profesional hendaklah mengesahkan masa trip dan tahap sensitiviti
- Pemeriksaan tahunan disyorkan untuk pemasangan kritikal
Pengujian AFDD:
- Gunakan butang ujian bersepadu untuk mengesahkan operasi peranti
- Pengujian profesional memerlukan peralatan pengujian kerosakan arka khusus
- Pengujian hendaklah mengesahkan pengesanan kedua-dua kerosakan arka siri dan selari
- Ikuti cadangan pengilang untuk kekerapan pengujian
Jangan sekali-kali bergantung semata-mata pada butang ujian—pemeriksaan dan pengujian profesional adalah penting untuk memastikan perlindungan berterusan.
Kesimpulan
Memahami perbezaan antara RCBO dan AFDD adalah penting bagi profesional elektrik yang mereka bentuk pemasangan yang selamat dan mematuhi piawaian. Walaupun RCBO menyediakan perlindungan penting terhadap arus lebih dan bahaya kejutan elektrik, AFDD menawarkan pencegahan kebakaran khusus melalui pengesanan kerosakan arka yang canggih. Peranti ini berfungsi sebagai fungsi pelengkap dan bukannya bersaing.
Untuk keselamatan elektrik yang optimum, pemasangan moden semakin menerima pakai strategi perlindungan gabungan, menggunakan kedua-dua teknologi RCBO dan AFDD. Apabila peraturan berkembang dan piawaian keselamatan bangunan menjadi lebih ketat, pendekatan komprehensif terhadap perlindungan elektrik ini akan menjadi amalan standard.
VIOX Electric kekal komited untuk mengeluarkan peranti perlindungan elektrik berkualiti tinggi yang memenuhi piawaian antarabangsa dan melebihi jangkaan industri. Rangkaian RCBO, AFDD dan peranti perlindungan gabungan kami menyediakan profesional elektrik dengan penyelesaian yang boleh dipercayai untuk sebarang keperluan pemasangan.
Untuk spesifikasi teknikal, panduan pemilihan produk atau sokongan aplikasi, hubungi pasukan teknikal VIOX Electric. Kami sedia membantu anda mereka bentuk pemasangan elektrik yang lebih selamat.
