Pengambilan Utama
- Kapasiti pemutusan (Icn/Icu) mewakili arus kerosakan maksimum yang boleh diputuskan dengan selamat oleh MCB tanpa kerosakan atau kegagalan, diukur dalam kiloampere (kA).
- MCB 6kA biasanya mencukupi untuk pemasangan kediaman di mana arus litar pintas prospektif (PSCC) kekal di bawah 5kA, terutamanya di lokasi yang jauh dari transformer bekalan.
- MCB 10kA disyorkan untuk aplikasi komersial, pemasangan bandar, dan lokasi berhampiran transformer di mana arus kerosakan melebihi 6kA atau pengembangan masa depan dijangka.
- Pemilihan yang betul memerlukan pengiraan PSCC pada titik pemasangan menggunakan voltan sistem, jumlah impedans, dan spesifikasi transformer.
- IEC 60898-1 mengawal piawaian MCB kediaman manakala IEC 60947-2 terpakai untuk aplikasi perindustrian, dengan keperluan ujian dan kriteria prestasi yang berbeza.
- Kapasiti pemutusan yang kurang saiz mewujudkan bahaya keselamatan yang serius termasuk insiden arka kilat, kerosakan peralatan, dan potensi risiko kebakaran.
- Perbezaan kos antara MCB 6kA dan 10kA adalah minimum berbanding dengan faedah keselamatan dan kelebihan pematuhan kod pemilihan yang betul.

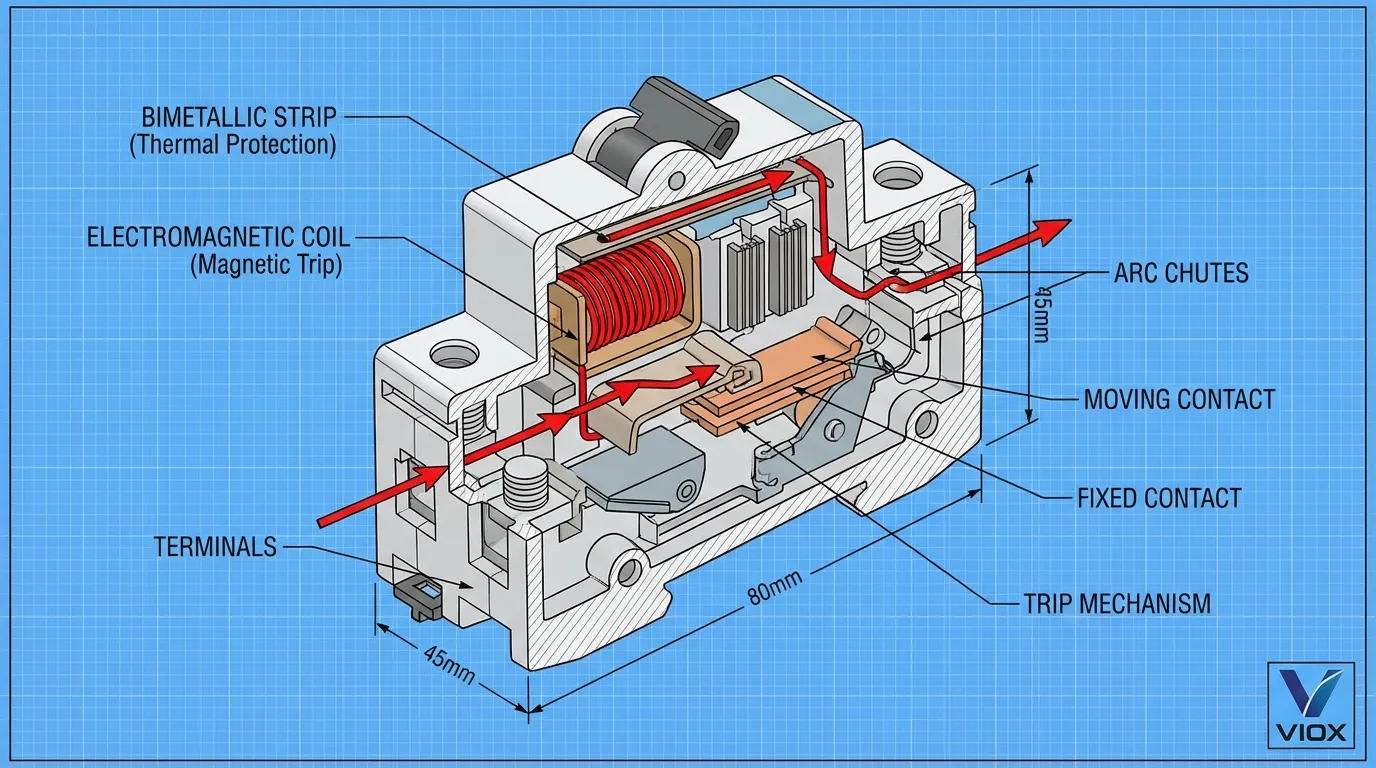

Memahami Kapasiti Pemutusan MCB: Asas Perlindungan Litar
Kapasiti pemutusan, juga dikenali sebagai kapasiti pemutusan litar pintas, mewakili arus kerosakan prospektif maksimum yang pemutus litar miniatur (MCB) boleh diputuskan dengan selamat pada voltan berkadarnya. Apabila litar pintas berlaku, arus kerosakan boleh mencapai ratusan kali ganda arus operasi normal dalam milisaat. MCB mesti memutuskan arus ini sebelum ia menyebabkan kerosakan teruk pada konduktor, peralatan, atau mewujudkan bahaya kebakaran.
Penarafan kapasiti pemutusan muncul pada setiap plat nama MCB, biasanya dinyatakan sebagai Icn (kapasiti litar pintas berkadar mengikut IEC 60898-1) atau Icu (kapasiti pemutusan litar pintas muktamad mengikut IEC 60947-2). Memahami penarafan ini adalah asas kepada reka bentuk sistem elektrik yang selamat.
Mengapa Pemilihan Kapasiti Pemutusan Penting
Memilih MCB dengan kapasiti pemutusan yang tidak mencukupi mewujudkan pelbagai mod kegagalan:
- Kimpalan sesentuh: Arus kerosakan yang melebihi penarafan MCB boleh mengimpal sesentuh tertutup, menghalang pemutus daripada memutuskan litar.
- Bahaya arka kilat: Kapasiti pemutusan yang tidak mencukupi boleh mengakibatkan arka berterusan, mewujudkan keadaan arka kilat yang berbahaya.
- Pecah kandang: Arus kerosakan yang melampau boleh menyebabkan kerosakan fizikal pada kandang MCB, melepaskan gas panas dan logam cair.
- Kerosakan peralatan hiliran: Perlindungan yang gagal membolehkan arus kerosakan merosakkan peralatan dan pendawaian yang disambungkan.
Peraturan Keselamatan Kritikal: Kapasiti pemutusan MCB mesti sentiasa melebihi arus litar pintas prospektif (PSCC) pada titik pemasangannya, dengan margin keselamatan yang sesuai.
6kA vs 10kA: Perbandingan Spesifikasi Teknikal
Jadual berikut membandingkan spesifikasi utama dan ciri prestasi MCB berkadar 6kA dan 10kA:
| Spesifikasi | MCB 6kA | MCB 10kA |
|---|---|---|
| Kapasiti Pecah (Icn) | 6,000 ampere | 10,000 ampere |
| Aplikasi Biasa | Kediaman, komersial ringan | Komersial, perindustrian, kediaman bandar |
| Piawaian IEC | IEC 60898-1 | IEC 60898-1 / IEC 60947-2 |
| Jarak dari Transformer | >50m tipikal | <50m atau sistem berkapasiti tinggi |
| Voltan Sistem | 230V fasa tunggal | 230V-400V fasa tunggal/tiga fasa |
| Had Tenaga Arka | Kelas 3 | Kelas 3 |
| Premium Kos | Garis dasar | +10-20% |
| Pemasangan Tipikal | Sub-panel, litar cabang | Panel utama, penyalur, papan komersial |
| Syor Margin Keselamatan | Gunakan apabila PSCC <5kA | Gunakan apabila PSCC 5-9kA |
| Keupayaan Pengembangan Masa Depan | Terhad | Akomodasi yang lebih baik |

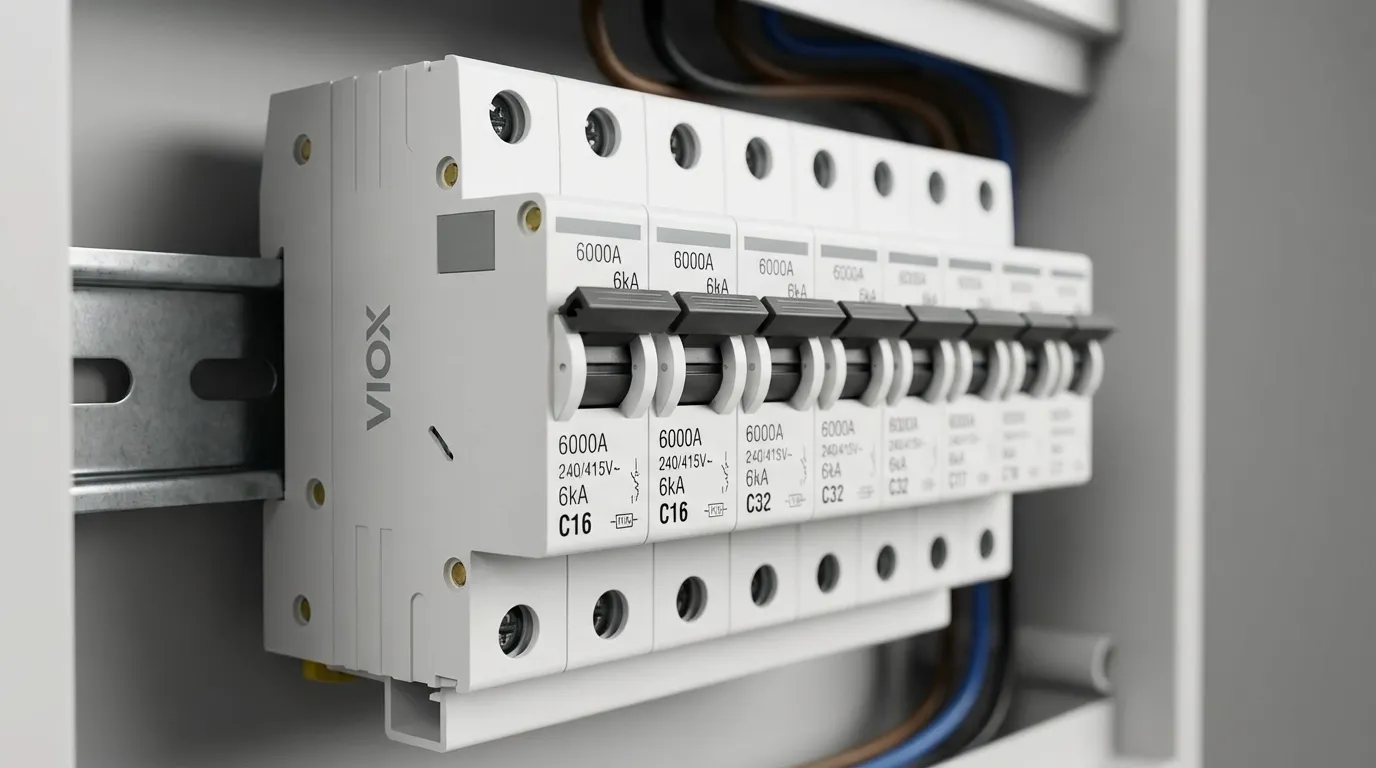

Bila Menggunakan MCB 6kA: Aplikasi Kediaman dan Komersial Ringan
MCB kapasiti pemutusan 6kA mewakili pilihan standard untuk pemasangan elektrik kediaman dan aplikasi komersial ringan di mana tahap arus kerosakan kekal sederhana. Memahami bila perlindungan 6kA mencukupi memerlukan analisis beberapa faktor sistem.
Aplikasi Ideal untuk MCB 6kA
Pemasangan Kediaman: Rumah keluarga tunggal, pangsapuri, dan kompleks kediaman biasanya mengalami nilai PSCC antara 1kA dan 4kA, dalam julat kapasiti pemutusan 6kA. Gabungan jarak transformer, panjang kabel, dan kapasiti masuk perkhidmatan terhad secara semula jadi mengehadkan tahap arus kerosakan.
Sub-Panel Jauh: Panel pengagihan yang terletak lebih daripada 50 meter dari pintu masuk perkhidmatan utama mendapat manfaat daripada impedans larian kabel yang panjang, yang mengurangkan arus kerosakan yang tersedia. Lokasi ini jarang memerlukan kapasiti pemutusan melebihi 6kA.
Bangunan Komersial Ringan: Ruang runcit kecil, pejabat, dan pemasangan serupa dengan perkhidmatan fasa tunggal 230V dan beban terhad yang disambungkan biasanya beroperasi dengan selamat dengan MCB 6kA, dengan syarat pengiraan PSCC yang betul mengesahkan perlindungan yang mencukupi.
Faktor yang Mengehadkan Arus Kerosakan Kediaman
Beberapa ciri semula jadi sistem elektrik kediaman secara semula jadi mengehadkan arus litar pintas prospektif:
- Kapasiti Transformer: Transformer pengagihan kediaman biasanya berkisar antara 25kVA hingga 100kVA, mengehadkan arus kerosakan maksimum yang tersedia.
- Panjang Kabel Masuk Perkhidmatan: Impedans konduktor masuk perkhidmatan (biasanya 10-30 meter) mengurangkan arus kerosakan dengan ketara.
- Impedans Bekalan Utiliti: Impedans rangkaian utiliti huluan menyumbang kepada impedans sistem keseluruhan, seterusnya mengehadkan arus kerosakan.
- Konfigurasi Fasa Tunggal: Kebanyakan pemasangan kediaman menggunakan perkhidmatan fasa tunggal 230V, yang secara semula jadi menghasilkan arus kerosakan yang lebih rendah daripada sistem tiga fasa.
Mengira PSCC untuk Pemilihan 6kA
Untuk mengesahkan bahawa kapasiti pemutusan 6kA adalah mencukupi, kira arus litar pintas prospektif menggunakan formula:
PSCC = V / Z_total
di mana:
- V = Voltan sistem (230V untuk kediaman fasa tunggal)
- Z_total = Jumlah impedans sistem dari sumber ke titik kerosakan
Untuk prosedur pengiraan terperinci, rujuk panduan komprehensif kami tentang cara mengira arus litar pintas untuk MCB.
Contoh Pengiraan: Pemasangan kediaman dengan bekalan 230V, impedans transformer 0.02Ω, dan impedans kabel 0.025Ω:
Z_total = 0.02 + 0.025 = 0.045Ω
PSCC = 230V / 0.045Ω = 5,111A ≈ 5.1kA
Dalam senario ini, MCB 6kA menyediakan perlindungan yang mencukupi dengan margin keselamatan. Walau bagaimanapun, jika PSCC menghampiri atau melebihi 5kA, menaik taraf kepada MCB 10kA adalah disyorkan.
Bila Menggunakan MCB 10kA: Aplikasi Komersial dan Kapasiti Tinggi
MCB kapasiti pemutusan 10kA menjadi penting apabila arus litar pintas prospektif melebihi julat operasi selamat peranti 6kA. Pemasangan komersial, persekitaran bandar, dan lokasi berhampiran transformer bekalan sering memerlukan penarafan yang lebih tinggi ini.
Aplikasi Kritikal yang Memerlukan MCB 10kA
Bangunan Komersil: Bangunan pejabat, pusat runcit, dan kompleks komersial biasanya memerlukan MCB 10kA disebabkan oleh:
- Perkhidmatan elektrik tiga fasa 400V dengan kapasiti arus kerosakan yang lebih tinggi
- Berdekatan dengan transformer pengagihan yang lebih besar (100kVA hingga 500kVA)
- Pelbagai laluan bekalan selari mengurangkan impedans sistem keseluruhan
- Lokasi bandar padat dengan infrastruktur elektrik yang teguh

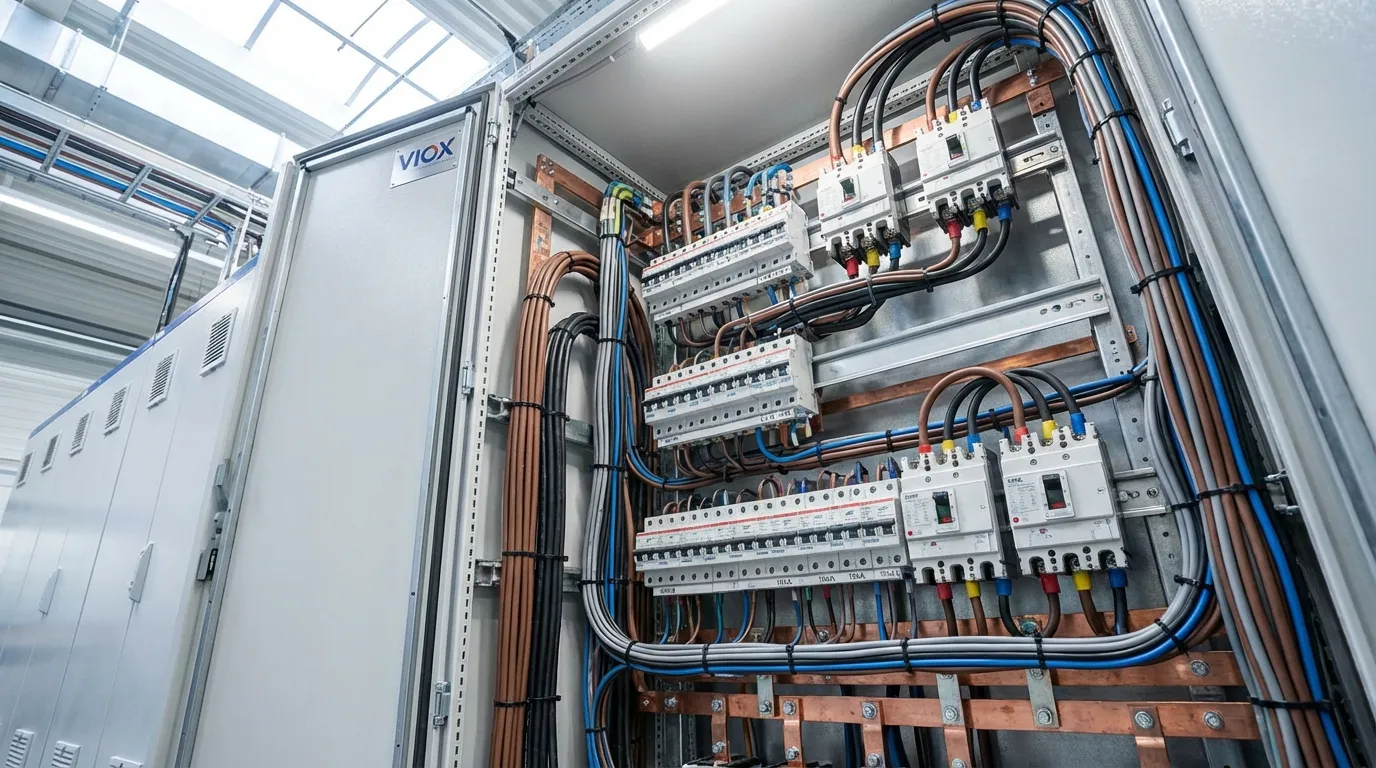

Panel Pengagihan Utama: Panel elektrik utama dalam mana-mana pemasangan mengalami tahap arus kerosakan tertinggi disebabkan oleh kedudukannya yang berdekatan dengan pintu masuk perkhidmatan. Walaupun dalam aplikasi kediaman, panel utama sering mendapat manfaat daripada MCB 10kA untuk margin keselamatan yang dipertingkatkan.
Pemasangan Bandar: Bangunan di pusat bandar biasanya bersambung ke rangkaian utiliti berkapasiti tinggi dengan impedans sumber yang rendah, menghasilkan tahap arus kerosakan yang tinggi yang melebihi penarafan 6kA.
Kemudahan Industri: Loji pembuatan, gudang, dan tapak perindustrian memerlukan kapasiti pemutusan 10kA atau lebih tinggi disebabkan oleh beban besar yang disambungkan, pelbagai transformer, dan infrastruktur elektrik yang teguh.
Sistem Tiga Fasa dan Pendaraban Arus Kerosakan
Sistem elektrik tiga fasa secara semula jadi menghasilkan arus kerosakan yang lebih tinggi daripada sistem fasa tunggal disebabkan oleh:
- Voltan sistem yang lebih tinggi (400V talian ke talian berbanding 230V talian ke neutral)
- Pelbagai laluan arus semasa kerosakan tiga fasa
- Impedans yang lebih rendah dalam belitan transformer tiga fasa
- Peningkatan kapasiti transformer tipikal dalam pemasangan komersial
Untuk sistem tiga fasa, pengiraan arus kerosakan menjadi:
PSCC = V_LL / (√3 × Z_total)
Di mana V_LL ialah voltan talian ke talian (biasanya 400V di Eropah, 480V di Amerika Utara).

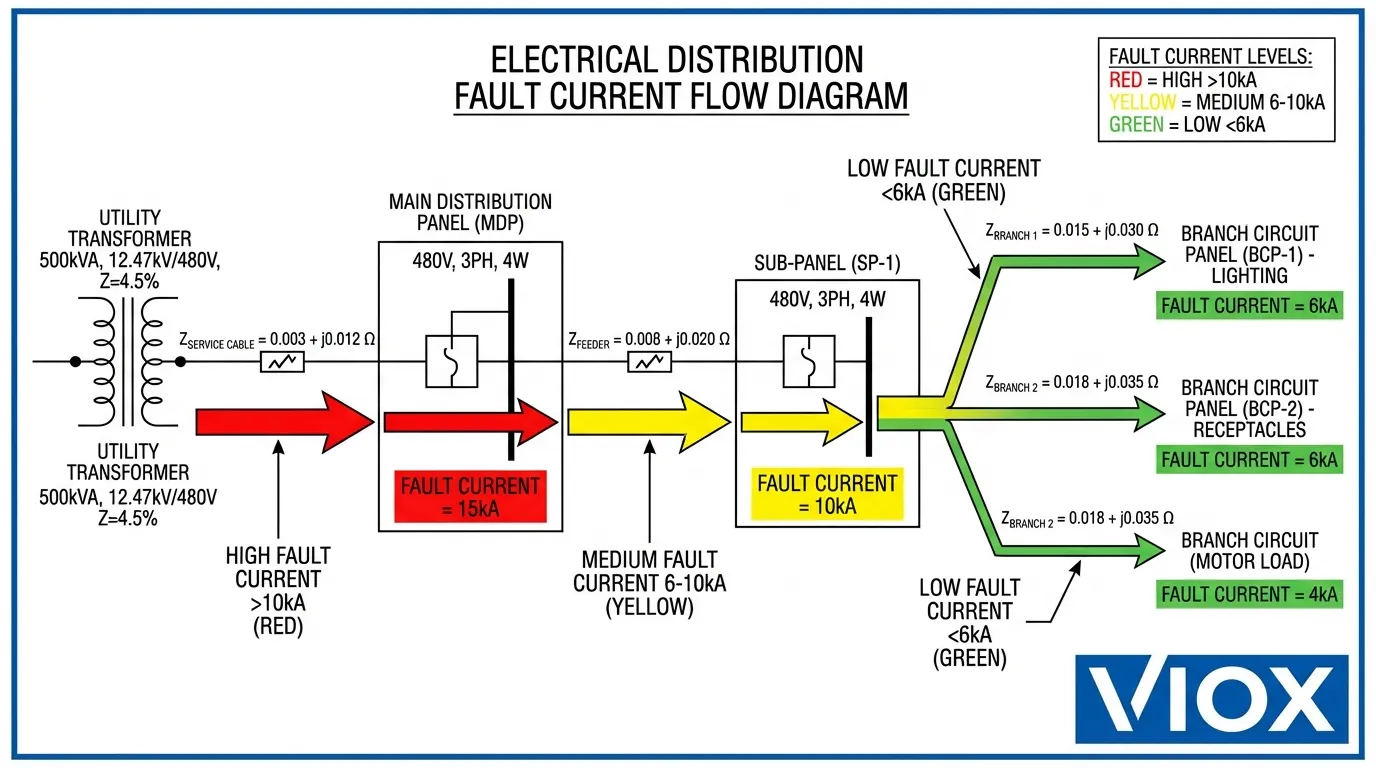

Kedekatan dengan Transformer: Faktor Jarak
Jarak antara transformer bekalan dan titik pemasangan MCB secara kritikal mempengaruhi tahap arus kerosakan. Sebagai garis panduan umum:
| Jarak dari Transformer | Julat PSCC Tipikal | Kadar MCB yang Disyorkan |
|---|---|---|
| 0-20 meter | 8-15kA | 10kA minimum (pertimbangkan 15kA) |
| 20-50 meter | 5-10kA | 10kA disyorkan |
| 50-100 meter | 3-6kA | 6kA atau 10kA berdasarkan pengiraan |
| >100 meter | 1-4kA | 6kA biasanya mencukupi |
Nota: Nilai ini adalah anggaran dan bergantung pada kapasiti transformer, saiz kabel, dan konfigurasi sistem. Sentiasa lakukan pengiraan terperinci untuk pemasangan kritikal.
Panduan Pemilihan Aplikasi: Memadankan Kapasiti Pemutusan dengan Jenis Pemasangan
Jadual berikut menyediakan panduan praktikal untuk memilih kapasiti pemutusan MCB yang sesuai berdasarkan ciri-ciri pemasangan:
| Jenis Pemasangan | Konfigurasi Sistem | Kedekatan Transformer | Kapasiti Pemutusan yang Disyorkan | Justifikasi |
|---|---|---|---|---|
| Rumah keluarga tunggal | Fasa tunggal 230V, perkhidmatan <100A | >30m | 6kA | PSCC rendah, margin keselamatan yang mencukupi |
| Bangunan pangsapuri | Fasa tunggal 230V, pelbagai unit | 20-50m | 6kA (cabang), 10kA (utama) | Panel utama memerlukan penarafan yang lebih tinggi |
| Runcit/pejabat kecil | Fasa tunggal 230V, <200A | Pembolehubah | 10kA | Keperluan kod komersial |
| Bangunan komersial besar | Tiga fasa 400V, >200A | <30m | 10kA minimum | Arus kerosakan tinggi, pematuhan kod |
| Kemudahan perindustrian | Tiga fasa 400V, >400A | <20m | 10kA-25kA | PSCC sangat tinggi, perlindungan khusus |
| Bangunan tinggi bandar | Tiga fasa 400V, pelbagai perkhidmatan | <10m | 10kA-15kA | Rangkaian utiliti yang teguh, kapasiti tinggi |
| Pemasangan luar bandar | Fasa tunggal 230V, laluan perkhidmatan yang panjang | >100m | 6kA | Impedans tinggi menghadkan arus kerosakan |
| Sistem PV solar | Litar DC, berubah-ubah | T/A | Dinilai untuk pemutusan DC | MCB berkadar DC khas diperlukan |
Pematuhan Piawaian IEC: Memahami 60898-1 vs 60947-2
Pemilihan MCB yang betul memerlukan pemahaman tentang piawaian antarabangsa yang berkenaan dan keperluannya. Dua piawaian utama yang mengawal kapasiti pemutusan MCB ialah IEC 60898-1 dan IEC 60947-2, setiap satu menangani domain aplikasi yang berbeza.
IEC 60898-1: Pemasangan Kediaman dan Serupa
IEC 60898-1 secara khusus mengawal pemutus litar miniatur untuk rumah dan pemasangan yang serupa, termasuk:
- Rating Voltan: Sehingga 440V AC
- Penilaian Semasa: Sehingga 125A
- Kapasiti Pecah (Icn): Biasanya 3kA, 6kA, 10kA, atau 15kA
- Suhu Rujukan: 30°C ambien
- Keluk Perjalanan: Ciri-ciri B, C, dan D
- Permohonan: Kediaman, pejabat, sekolah, komersial ringan
Piawaian mentakrifkan Icn (kapasiti litar pintas berkadar) sebagai kapasiti pemutusan mengikut urutan ujian yang ditentukan. Untuk MCB 6kA dan 10kA di bawah IEC 60898-1:
- Penarafan 6kA: Mesti berjaya memutuskan arus kerosakan 6,000A pada voltan berkadar
- Penarafan 10kA: Mesti berjaya memutuskan arus kerosakan 10,000A pada voltan berkadar
IEC 60947-2: Aplikasi Perindustrian dan Komersial
IEC 60947-2 menangani pemutus litar kes acuan (MCCB) dan MCB perindustrian untuk aplikasi yang lebih mencabar:
- Rating Voltan: Sehingga 1,000V AC
- Penilaian Semasa: 16A hingga 6,300A
- Kapasiti Pemutusan (Icu): 10kA hingga 150kA bergantung pada saiz bingkai
- Suhu Rujukan: 40°C ambien
- Tetapan Boleh Laras: Pelarasan perjalanan terma dan magnet
- Permohonan: Perindustrian, komersial berat, sistem pengagihan
Piawaian mentakrifkan kedua-dua Icu (kapasiti pemutusan muktamad) dan Ics (kapasiti pemutusan perkhidmatan), di mana Ics mewakili arus yang boleh diputuskan oleh pemutus berbilang kali sambil mengekalkan fungsi.
Untuk perbandingan terperinci piawaian ini, lihat panduan kami tentang IEC 60898-1 vs IEC 60947-2.
Jadual Perbandingan Piawaian
| Parameter | IEC 60898-1 (MCB Kediaman) | IEC 60947-2 (MCCB Industri) |
|---|---|---|
| Permohonan Utama | Kediaman, komersial ringan | Perindustrian, komersial berat |
| Voltan Maksimum | 440V AC | 1,000V AC |
| Julat Semasa | Sehingga 125A | 16A hingga 6,300A |
| Penentuan Kapasiti Pemutusan | Icn (kapasiti terperingkat) | Icu (muktamad), Ics (perkhidmatan) |
| Ambien Rujukan | 30°C | 40°C |
| Keluk Perjalanan | Tetap (B, C, D) | Terma/magnet boleh laras |
| Penggunaan Lazim 6kA/10kA | Litar cabang kediaman | Suapan komersial, pengagihan |
| Keperluan Pengujian | Urutan ujian yang dipermudahkan | Urutan ujian yang komprehensif |
| Penyelarasan Selektiviti | asas | Jadual penyelarasan lanjutan |

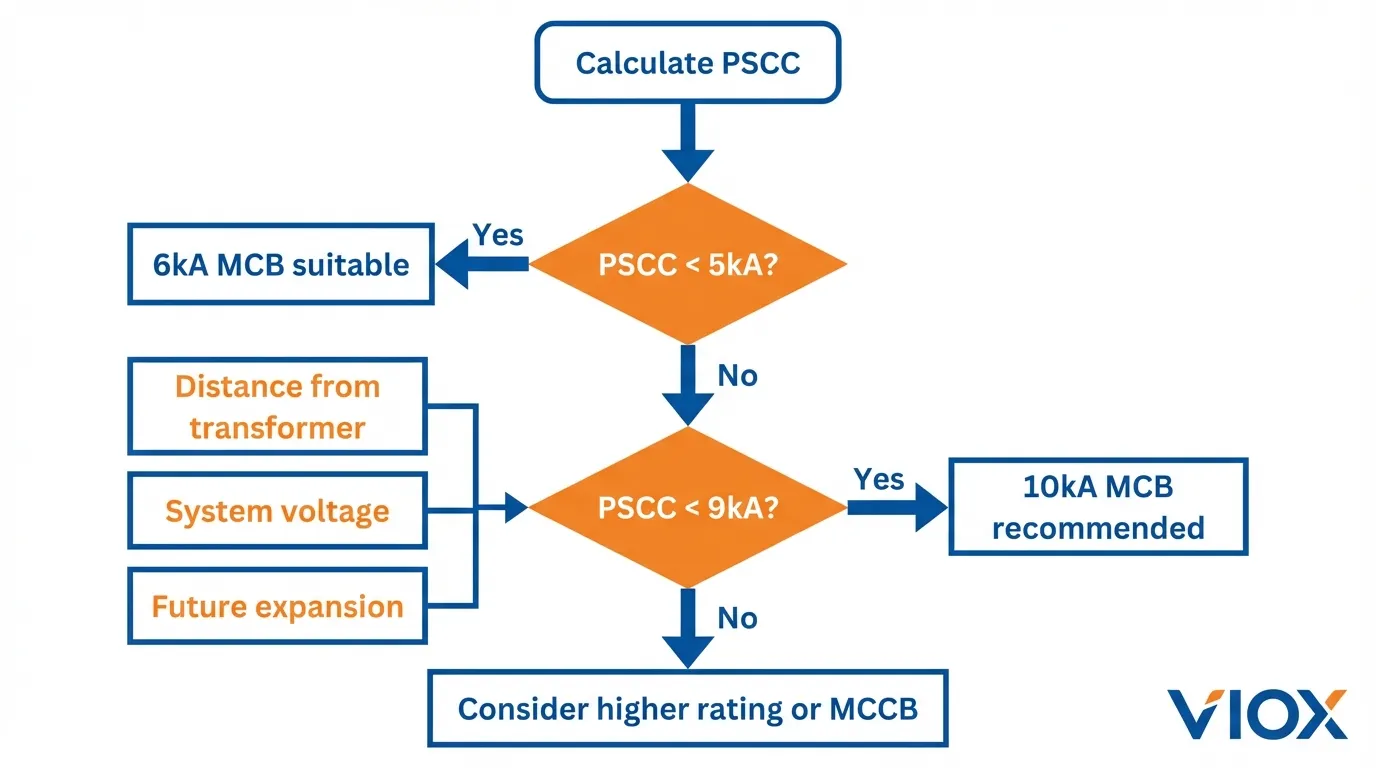

Rangka Kerja Membuat Keputusan: Memilih Kapasiti Pemutusan yang Tepat
Memilih antara MCB 6kA dan 10kA memerlukan analisis sistematik terhadap pelbagai faktor. Ikuti rangka kerja keputusan ini untuk memastikan pemilihan yang betul:
Langkah 1: Kira Arus Litar Pintas Prospektif (PSCC)
Tentukan arus kerosakan maksimum pada titik pemasangan MCB menggunakan salah satu kaedah ini:
Kaedah A: Data Utiliti
Hubungi syarikat utiliti untuk mendapatkan arus kerosakan yang tersedia di pintu masuk perkhidmatan. Ini memberikan titik permulaan yang paling tepat untuk pengiraan.
Kaedah B: Pengiraan daripada Data Transformer
Gunakan data plat nama transformer dan impedans kabel:
- Kira arus sekunder transformer: I_transformer = S_kVA / (√3 × V)
- Tentukan impedans transformer: Z_transformer = (V² × %Z) / (S_kVA × 100)
- Kira impedans kabel: Z_cable = (ρ × L) / A
- Hitung jumlah impedans: Z_total = Z_transformer + Z_cable
- Kira PSCC: PSCC = V / Z_total
Kaedah C: Pengujian
Gunakan penguji arus litar pintas prospektif untuk mengukur arus kerosakan sebenar pada titik pemasangan. Kaedah ini memberikan hasil yang paling tepat tetapi memerlukan peralatan khusus.
Langkah 2: Gunakan Margin Keselamatan
Jangan sesekali memilih MCB dengan kapasiti pemutusan yang sama tepat dengan PSCC yang dikira. Gunakan margin keselamatan yang sesuai:
- Margin minimum: 20% di atas PSCC yang dikira
- Margin yang disyorkan: 50% di atas PSCC yang dikira untuk aplikasi kritikal
- Perluasan masa hadapan: Pertimbangkan potensi peningkatan arus kerosakan daripada peningkatan utiliti atau pengubahsuaian sistem
Contoh: Jika PSCC yang dikira = 5.5kA, pilih MCB 10kA (bukan 6kA) untuk memberikan margin keselamatan yang mencukupi.
Langkah 3: Pertimbangkan Ciri-ciri Pemasangan
Nilaikan faktor-faktor ini semasa membuat pemilihan akhir:
Kedekatan dengan Sumber: Pemasangan dalam jarak 50 meter dari transformer bekalan biasanya memerlukan penarafan 10kA kerana impedans rendah dan arus kerosakan yang tinggi tersedia.
Voltan Sistem: Sistem tiga fasa 400V secara amnya memerlukan kapasiti pemutusan yang lebih tinggi daripada sistem satu fasa 230V.
Jenis Bangunan: Pemasangan komersial harus menggunakan MCB 10kA secara lalai melainkan pengiraan membuktikan secara pasti bahawa 6kA adalah mencukupi.
Keperluan Kod: Kod elektrik tempatan mungkin mewajibkan kapasiti pemutusan minimum untuk jenis pemasangan tertentu. Sentiasa sahkan pematuhan dengan peraturan yang berkenaan.
Pengembangan Masa Depan: Jika pengembangan sistem dijangka, pilih kapasiti pemutusan yang lebih tinggi untuk menampung peningkatan arus kerosakan daripada transformer tambahan atau peningkatan utiliti.
Langkah 4: Sahkan Penyelarasan dan Selektiviti
Pastikan penyelarasan yang betul antara peranti pelindung huluan dan hiliran. Kapasiti pemutusan MCB mesti menyokong perjalanan selektif untuk mengasingkan kerosakan pada tahap terendah yang mungkin tanpa menjejaskan litar huluan.
Untuk panduan komprehensif tentang memilih MCB yang betul, termasuk pertimbangan penyelarasan, rujuk panduan pemilihan terperinci kami.
Senario Aplikasi Dunia Sebenar
Senario 1: Pengubahsuaian Kediaman
Situasi: Seorang pemilik rumah sedang menaik taraf panel elektrik di sebuah rumah keluarga tunggal yang dibina pada tahun 1985. Rumah itu terletak 75 meter dari transformer pengagihan 50kVA, dengan perkhidmatan satu fasa 230V 100A.
Analisis:
- Jarak jauh dari transformer (75m) meningkatkan impedans
- Sistem satu fasa 230V mengehadkan arus kerosakan
- Kapasiti transformer kecil (50kVA)
- PSCC yang dikira ≈ 3.2kA
Keputusan: MCB 6kA adalah mencukupi untuk semua litar cawangan. Walau bagaimanapun, pemutus utama hendaklah 10kA untuk memberikan margin keselamatan tambahan dan menampung potensi peningkatan utiliti masa hadapan.
Senario 2: Bangunan Pejabat Komersial
Situasi: Sebuah bangunan pejabat 5 tingkat baharu di kawasan bandar dengan bekalan tiga fasa 400V, transformer 630kVA terletak di ruang bawah tanah, panel utama 15 meter dari transformer.
Analisis:
- Sistem tiga fasa 400V meningkatkan arus kerosakan
- Kapasiti transformer yang besar (630kVA)
- Jarak dekat dari transformer (15m)
- Lokasi bandar dengan rangkaian utiliti yang kukuh
- PSCC yang dikira ≈ 12kA pada panel utama
Keputusan: MCB 10kA tidak mencukupi untuk panel utama—naik taraf kepada MCCB 15kA atau 25kA. Sub-panel di tingkat atas boleh menggunakan MCB 10kA kerana peningkatan impedans dari laluan kabel.
Senario 3: Pengembangan Kemudahan Perindustrian
Situasi: Sebuah kemudahan pembuatan sedia ada sedang menambah barisan pengeluaran baharu yang memerlukan panel tiga fasa 200A tambahan. Panel baharu akan terletak 40 meter dari papan agihan utama sedia ada.
Analisis:
- Sistem perindustrian tiga fasa 400V
- Jarak sederhana dari sumber (40m)
- Panel utama sedia ada mempunyai arus kerosakan 25kA
- Impedans kabel mengurangkan arus kerosakan pada panel baharu
- PSCC yang dikira ≈ 8.5kA di lokasi panel baharu
Keputusan: MCB 10kA sesuai untuk panel baharu, dengan penyelarasan yang betul dengan perlindungan 25kA huluan. Dokumentasikan pengiraan arus kerosakan dan simpan rekod untuk pengembangan masa hadapan.
Kesilapan Biasa yang Perlu Dielakkan
Kesilapan 1: Menganggap 6kA Sentiasa Mencukupi untuk Kediaman
Ramai juruelektrik menggunakan MCB 6kA secara lalai untuk semua pemasangan kediaman tanpa mengira PSCC sebenar. Andaian ini gagal dalam:
- Kawasan bandar dengan rangkaian utiliti berkapasiti tinggi
- Rumah berdekatan transformer agihan
- Panel utama dengan kabel masuk perkhidmatan yang pendek
- Pengubahsuaian di mana infrastruktur utiliti telah dinaik taraf
Penyelesaian: Sentiasa kira atau ukur PSCC, terutamanya untuk panel utama dan pemasangan bandar.
Kesilapan 2: Mengabaikan Pendaraban Arus Kerosakan Tiga Fasa
Pengiraan arus kerosakan fasa tunggal tidak terpakai pada sistem tiga fasa. Faktor √3 dan voltan talian ke talian meningkatkan dengan ketara arus kerosakan yang tersedia.
Penyelesaian: Gunakan formula arus kerosakan tiga fasa yang betul dan pertimbangkan semua jenis kerosakan (tiga fasa, talian ke talian, talian ke bumi).
Kesilapan 3: Gagal Mempertimbangkan Pengembangan Masa Hadapan
Sistem elektrik berkembang dari masa ke masa. Peningkatan utiliti, transformer tambahan, atau pengubahsuaian sistem boleh meningkatkan arus kerosakan yang tersedia melebihi pengiraan asal.
Penyelesaian: Bina margin keselamatan dan pertimbangkan untuk memilih penarafan kapasiti pemutus yang lebih tinggi seterusnya apabila PSCC menghampiri had penarafan yang lebih rendah.
Kesilapan 4: Mencampuradukkan Piawaian Secara Tidak Sesuai
Menggunakan MCB kediaman IEC 60898-1 dalam aplikasi perindustrian yang dikawal oleh IEC 60947-2 mewujudkan isu pematuhan dan keselamatan.
Penyelesaian: Fahami piawaian mana yang terpakai pada pemasangan anda dan pilih peranti yang dinilai dengan sesuai. Untuk maklumat lanjut tentang pelbagai jenis pemutus litar dan aplikasinya, rujuk panduan komprehensif kami.
Analisis Kos-Faedah: Pelaburan 6kA vs 10kA
Perbezaan harga antara MCB 6kA dan 10kA biasanya 10-20%, pelaburan yang minimum berbanding dengan akibat perlindungan yang tidak mencukupi. Pertimbangkan faktor-faktor ini:
Kos Langsung:
- MCB 6kA: Harga asas
- MCB 10kA: Premium +10-20%
- Buruh pemasangan: Sama untuk kedua-dua penarafan
Kos Risiko Kekurangan Saiz:
- Kerosakan peralatan akibat perlindungan kerosakan yang tidak mencukupi
- Kerosakan dan liabiliti kebakaran
- Penalti pelanggaran kod
- Implikasi insurans
- Masa henti dan gangguan perniagaan
- Kos penggantian selepas kegagalan
Nilai Jangka Panjang Saiz yang Betul:
- Margin keselamatan yang dipertingkatkan
- Akomodasi pertumbuhan sistem masa hadapan
- Pengurangan pendedahan liabiliti
- Kadar insurans yang lebih baik
- Keyakinan pematuhan kod
- Jangka hayat peralatan yang dilanjutkan
Syor Profesional: Apabila pengiraan PSCC jatuh dalam lingkungan 1kA had penarafan yang lebih rendah, sentiasa pilih kapasiti pemutus yang lebih tinggi. Perbezaan kos yang minimum memberikan faedah keselamatan dan kebolehpercayaan yang besar.
Soalan Lazim
Apa akan terjadi jika saya memasang MCB 6kA di tempat yang memerlukan 10kA?
Memasang MCB dengan kapasiti pemutus yang tidak mencukupi mewujudkan bahaya keselamatan yang serius. Semasa keadaan kerosakan yang melebihi penarafan MCB, peranti mungkin gagal untuk mengganggu arus, yang membawa kepada kimpalan sentuhan, insiden arka kilat, pecah kandang, atau kebakaran. Kapasiti pemutus MCB mesti sentiasa melebihi arus litar pintas prospektif di titik pemasangannya dengan margin keselamatan yang sesuai.
Bolehkah saya menggunakan MCB 10kA dalam semua pemasangan kediaman untuk keselamatan tambahan?
Ya, penggunaan MCB 10kA dalam pemasangan kediaman di mana 6kA sudah memadai memberikan margin keselamatan tambahan dan menjamin pemasangan tersebut untuk masa depan terhadap peningkatan utiliti atau pengubahsuaian sistem. Premium kos adalah minimal (10-20%) dan menawarkan manfaat yang besar. Walau bagaimanapun, pengiraan PSCC yang betul tetap penting untuk memastikan walaupun 10kA mencukupi untuk lokasi yang sangat dekat dengan transformer.
Bagaimanakah cara untuk saya mengira arus litar pintas prospektif (PSCC) untuk pemasangan saya?
Kira PSCC menggunakan formula: PSCC = V / Z_total, di mana V ialah voltan sistem dan Z_total ialah jumlah impedans dari sumber ke titik kerosakan. Untuk prosedur pengiraan langkah demi langkah yang terperinci, termasuk impedans transformer, impedans kabel, dan impedans sumber utiliti, rujuk panduan komprehensif kami tentang mengira arus litar pintas untuk pemilihan MCB.
Apakah perbezaan antara penarafan Icn dan Icu?
Icn (kapasiti litar pintas berkadar) dinyatakan dalam IEC 60898-1 untuk MCB kediaman dan mewakili arus maksimum yang boleh diganggu oleh peranti mengikut urutan ujian piawaian. Icu (kapasiti pemutus litar pintas muktamad) dinyatakan dalam IEC 60947-2 untuk MCCB perindustrian dan mewakili arus kerosakan maksimum yang boleh diganggu oleh peranti, walaupun ia mungkin tidak kekal berfungsi selepas itu. Untuk butiran lanjut mengenai ini dan lain-lain penarafan pemutus litar, rujuk panduan teknikal kami.
Adakah saya memerlukan kapasiti pemutus yang lebih tinggi untuk sistem tiga fasa?
Ya, sistem tiga fasa biasanya memerlukan MCB dengan kapasiti pemutus yang lebih tinggi berbanding sistem satu fasa disebabkan oleh voltan sistem yang lebih tinggi (400V berbanding 230V), laluan arus berganda semasa kerosakan, dan kapasiti transformer yang umumnya lebih besar. Kerosakan tiga fasa boleh menghasilkan arus yang jauh lebih tinggi daripada kerosakan satu fasa dalam sistem yang sama. Sentiasa kira PSCC secara khusus untuk konfigurasi tiga fasa menggunakan formula yang sesuai.
Bolehkah saya menggunakan perlindungan lata atau sandaran untuk mengurangkan keperluan kapasiti pemutus?
Pengkaskadan (juga dipanggil perlindungan sandaran) membolehkan MCB hiliran dengan kapasiti pemutusan yang lebih rendah dilindungi oleh peranti huluan dengan kapasiti yang lebih tinggi. Teknik ini boleh mengurangkan kos dalam pemasangan yang besar, tetapi ia mesti disahkan dan didokumenkan secara eksplisit oleh pengilang. Jangan sekali-kali menganggap perlindungan pengkaskadan tanpa jadual penyelarasan pengilang. Untuk aplikasi kritikal, sentiasa pilih MCB dengan kapasiti pemutusan bebas yang mencukupi.
Seberapa kerapkah saya perlu mengesahkan kapasiti pemutus kekal mencukupi?
Sahkan kecukupan kapasiti pemutus setiap kali:
- Infrastruktur utiliti dinaik taraf (transformer baharu, peningkatan perkhidmatan)
- Sistem elektrik bangunan diperluas atau diubah suai
- Beban tambahan disambungkan yang mungkin mempengaruhi arus kerosakan
- Kod elektrik dikemas kini dengan keperluan baharu
- Pengubahsuaian besar berlaku dalam lingkungan 50 meter dari panel elektrik
- Sebagai sebahagian daripada pemeriksaan keselamatan elektrik rutin (minimum setiap 5-10 tahun)
Kekalkan dokumentasi pengiraan PSCC dan kemas kininya apabila perubahan sistem berlaku.
