ມາດຕະຖານ TVSS UL 1449: ຮຸ່ນເກົ່າທຽບກັບ SPD ສະໄໝໃໝ່

ບົດນໍາ: ການປ່ຽນແປງຄໍາສັບຈາກ TVSS ໄປ SPD

ຖ້າທ່ານໄດ້ເຮັດວຽກກັບລະບົບໄຟຟ້າຫຼາຍກວ່າສິບປີ, ທ່ານອາດຈະພົບທັງສອງຄໍາສັບ: TVSS (ເຄື່ອງສະກັດແຮງດັນເກີນຊົ່ວຄາວ) ແລະ SPD (ອຸປະກອນປ້ອງກັນແຮງດັນເກີນ). ສິ່ງທີ່ເລີ່ມຕົ້ນເປັນການປ່ຽນຊື່ແບບງ່າຍໆໃນປີ 2009 ສະແດງເຖິງການພັດທະນາພື້ນຖານໃນມາດຕະຖານຄວາມປອດໄພ, ຄວາມເຂັ້ມງວດໃນການທົດສອບ, ແລະປັດຊະຍາການປ້ອງກັນ. ບົດຄວາມນີ້ກວດກາເບິ່ງການເດີນທາງຈາກອຸປະກອນ TVSS ທີ່ສືບທອດມາທີ່ຄຸ້ມຄອງໂດຍສະບັບຕົ້ນໆຂອງ UL 1449 ໄປສູ່ SPDs ທີ່ທັນສະໄໝທີ່ຕອບສະໜອງຄວາມຕ້ອງການຂອງສະບັບທີ 5 ໃນປະຈຸບັນ.

ສໍາລັບວິສະວະກອນ, ຜູ້ຮັບເໝົາ, ແລະຜູ້ຈັດການສິ່ງອໍານວຍຄວາມສະດວກ, ການເຂົ້າໃຈການປ່ຽນແປງນີ້ບໍ່ແມ່ນພຽງແຕ່ທາງດ້ານວິຊາການເທົ່ານັ້ນ—ມັນສົ່ງຜົນກະທົບໂດຍກົງຕໍ່ຄວາມປອດໄພຂອງລະບົບ, ການປະຕິບັດຕາມ, ແລະອາຍຸການໃຊ້ງານຂອງອຸປະກອນ. ພວກເຮົາຈະຄົ້ນຫາສະພາບການທາງປະຫວັດສາດ, ຄວາມແຕກຕ່າງທາງດ້ານເຕັກນິກ, ແລະຜົນກະທົບໃນທາງປະຕິບັດຂອງການຍົກລະດັບຈາກການປ້ອງກັນ TVSS ໄປສູ່ SPD. ບໍ່ວ່າທ່ານຈະຮັກສາພື້ນຖານໂຄງລ່າງທີ່ສືບທອດມາ ຫຼືກໍານົດການຕິດຕັ້ງໃໝ່, ຄູ່ມືນີ້ໃຫ້ຄວາມກະຈ່າງແຈ້ງທີ່ຈໍາເປັນເພື່ອຕັດສິນໃຈຢ່າງມີຂໍ້ມູນໃນພູມສັນຖານມາດຕະຖານທີ່ພັດທະນາ.

ສະພາບການທາງປະຫວັດສາດ: UL 1449 ສະບັບທີ 1 ແລະ 2 (ຍຸກ TVSS)

ກ່ອນປີ 2009, ອຸປະກອນປ້ອງກັນແຮງດັນເກີນໃນອາເມລິກາເໜືອໄດ້ຖືກຕິດສະຫຼາກທົ່ວໄປວ່າເປັນ TVSS (ເຄື່ອງສະກັດແຮງດັນເກີນຊົ່ວຄາວ) ພາຍໃຕ້ UL 1449 ສະບັບທີ 1 (1985) ແລະ 2 (1998). ມາດຕະຖານຕົ້ນໆເຫຼົ່ານີ້ໄດ້ກໍານົດຂໍ້ກໍານົດດ້ານຄວາມປອດໄພພື້ນຖານແຕ່ຂາດການທົດສອບປະສິດທິພາບທີ່ເຂັ້ມງວດຂອງ SPDs ທີ່ທັນສະໄໝ.

ອຸປະກອນ TVSS ໄດ້ຖືກປະເມີນຜົນຕົ້ນຕໍສໍາລັບຄວາມປອດໄພພື້ນຖານ—ການປ້ອງກັນອັນຕະລາຍຈາກໄຟໄໝ້ ແລະໄຟຊັອດ—ໂດຍໃຊ້ ອັດຕາແຮງດັນທີ່ສະກັດກັ້ນ (SVR) ທົດສອບດ້ວຍກະແສໄຟຟ້າເກີນ 500 ແອມແປທີ່ເໝາະສົມ. ນີ້ໄດ້ສະໜອງຕົວຊີ້ວັດການປຽບທຽບແຕ່ບໍ່ໄດ້ຈໍາລອງເຫດການໄຟຟ້າເກີນທີ່ຮຸນແຮງໃນໂລກຕົວຈິງ.

ການຕິດຕັ້ງແມ່ນມີຂໍ້ຈໍາກັດໂດຍເນື້ອແທ້ແລ້ວ: ຫນ່ວຍ TVSS ໄດ້ຖືກຮັບຮູ້ພຽງແຕ່ສໍາລັບ ດ້ານໂຫຼດ (ປາຍທາງ) ຂອງຕົວຕັດການເຊື່ອມຕໍ່ການບໍລິການຫຼັກ, ຍົກເວັ້ນພວກມັນອອກຈາກການປ້ອງກັນການບໍລິການ—ບ່ອນທີ່ໄຟຟ້າເກີນທີ່ເກີດຈາກຟ້າຜ່າໂດຍທົ່ວໄປເຂົ້າໄປໃນອາຄານ.

ຫຼາຍສະຖານທີ່ຍັງດໍາເນີນການອຸປະກອນ TVSS ທີ່ຕິດຕັ້ງກ່ອນປີ 2009. ໃນຂະນະທີ່ເຮັດວຽກໄດ້, ພວກມັນຂາດການປ້ອງກັນຄວາມຮ້ອນທີ່ທັນສະໄໝ, ຄວາມທົນທານຕໍ່ກະແສໄຟຟ້າເກີນທີ່ສູງກວ່າ (ການທົດສອບ 3,000A), ການປະຕິບັດຕາມ NEC ໃນປະຈຸບັນ, ແລະຄຸນສົມບັດທີ່ປອດໄພທີ່ປ້ອງກັນຮູບແບບຄວາມລົ້ມເຫຼວທີ່ຮ້າຍແຮງ. ສະພາບການທາງປະຫວັດສາດນີ້ອະທິບາຍວ່າເປັນຫຍັງການປ່ຽນແປງໄປສູ່ຄໍາສັບ SPD ຈຶ່ງສະແດງເຖິງການຍົກລະດັບພື້ນຖານໃນປັດຊະຍາຄວາມປອດໄພແລະຄວາມຄາດຫວັງດ້ານປະສິດທິພາບ.

ການປ່ຽນແປງທີ່ທັນສະໄໝ: UL 1449 ສະບັບທີ 3 ແລະຕໍ່ໄປ

ການປ່ອຍຂອງ UL 1449 ສະບັບທີ 3 ໃນປີ 2009 ໄດ້ສ້າງຈຸດປ່ຽນແປງໃນການປ້ອງກັນແຮງດັນເກີນ. ມາດຕະຖານດັ່ງກ່າວໄດ້ລວມເອົາປະເພດທີ່ແຍກກັນກ່ອນໜ້ານີ້ (TVSS ແລະເຄື່ອງສະກັດແຮງດັນເກີນຂັ້ນສອງ) ພາຍໃຕ້ຄໍາສັບລວມ ອຸ​ປະ​ກອນ​ປ້ອງ​ກັນ​ໄຟ​ຟ້າ (SPD). ນີ້ບໍ່ແມ່ນພຽງແຕ່ການປ່ຽນຊື່—ມັນສະທ້ອນເຖິງຄວາມພະຍາຍາມປະສານງານສາກົນທີ່ສອດຄ່ອງກັບມາດຕະຖານ UL ກັບຄໍາສັບ IEC ແລະລະຫັດໄຟຟ້າແຫ່ງຊາດ (NEC).

ການປ່ຽນແປງທີ່ສໍາຄັນທີ່ນໍາສະເໜີໃນສະບັບທີ 3

ການປ່ຽນແປງ	ມໍລະດົກ (TVSS / ສະບັບທີ 2)	ທັນສະໄໝ (SPD / ສະບັບທີ 3)	ຜົນກະທົບ
ຄໍາສັບ	TVSS	SPD	ສອດຄ່ອງກັບມາດຕະຖານທົ່ວໂລກ (IEC 61643-11)
ທົດສອບປະຈຸບັນ	500A	3,000A (ສູງກວ່າ 6 ເທົ່າ)	ຈໍາລອງສະພາບໄຟຟ້າເກີນທີ່ແທ້ຈິງກວ່າ
ແຮງດັດ	SVR (ອັດຕາແຮງດັນທີ່ສະກັດກັ້ນ)	VPR (ອັດຕາການປ້ອງກັນແຮງດັນ)	ຄ່າຕົວເລກທີ່ສູງກວ່າບໍ່ໄດ້ຫມາຍຄວາມວ່າປະສິດທິພາບຮ້າຍແຮງກວ່າເກົ່າ
ຕົວຊີ້ວັດຄວາມທົນທານ	ບໍ່ໄດ້ລະບຸ	ກະແສໄຟຟ້າໄຫຼອອກຕາມນາມມະຍົດ (Iₙ)	ອຸປະກອນຕ້ອງຢູ່ລອດ 15 ຄັ້ງຕິດຕໍ່ກັນໃນກະແສໄຟຟ້າທີ່ໄດ້ຮັບການຈັດອັນດັບ
ຂອບເຂດການຕິດຕັ້ງ	ດ້ານໂຫຼດເທົ່ານັ້ນ	ປະເພດ 1-5 ອີງຕາມສະຖານທີ່	ເປີດໃຊ້ການປ້ອງກັນທາງເຂົ້າບໍລິການ (ດ້ານສາຍ)

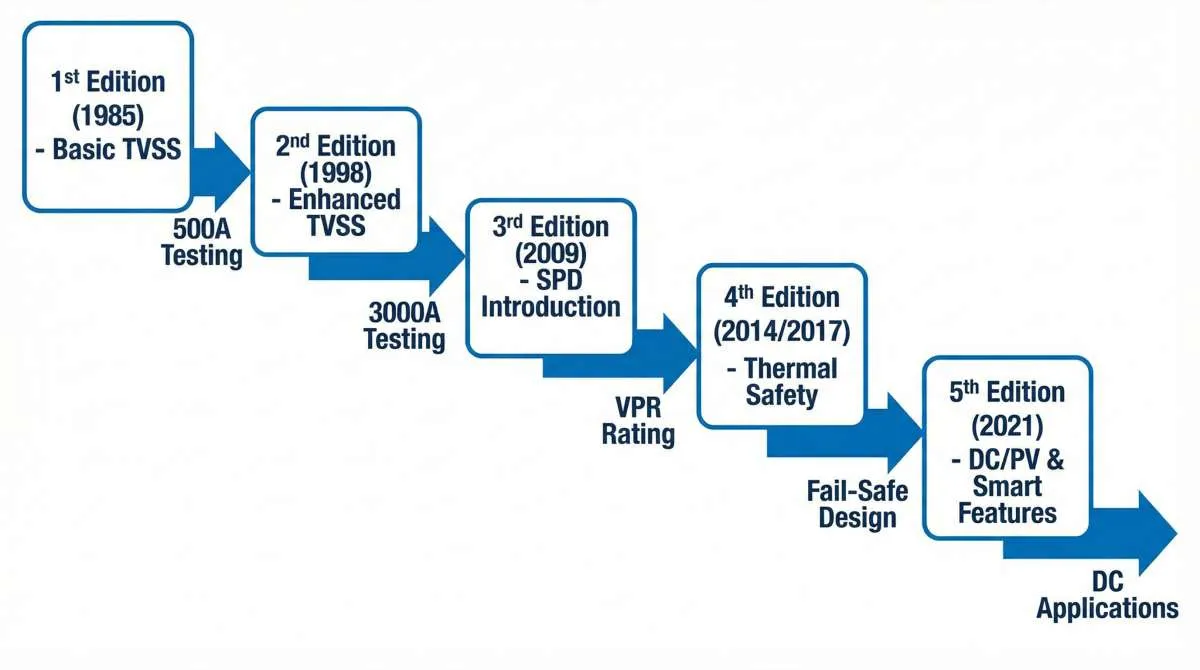

ວິວັດທະນາການຜ່ານສະບັບທີ 4 ແລະ 5

ສະບັບຕໍ່ມາໄດ້ປັບປຸງຂໍ້ກໍານົດດ້ານຄວາມປອດໄພສໍາລັບເຕັກໂນໂລຢີທີ່ພົ້ນເດັ່ນຂື້ນ:

ສະບັບທີ 4 (2014/2017) ໄດ້ປັບປຸງການທົດສອບສໍາລັບການປ້ອງກັນຄວາມຮ້ອນແລະຮູບແບບຄວາມລົ້ມເຫຼວ, ຮັບປະກັນວ່າ SPDs ລົ້ມເຫລວຢ່າງປອດໄພໂດຍບໍ່ສ້າງອັນຕະລາຍຈາກໄຟໄໝ້. ສະບັບທີ 5 (2021, ອັບເດດຜ່ານ 2025) ໄດ້ເພີ່ມຂໍ້ກໍານົດສະເພາະສໍາລັບລະບົບ DC ແລະ photovoltaic (PV) ສູງເຖິງ 1500V DC, ວົງຈອນສາກໄຟ USB ທີ່ປະສົມປະສານເຂົ້າໃນ Type 3 SPDs, insulation ລະຫວ່າງເສັ້ນທາງເທິງແຜງສາຍໄຟທີ່ພິມຫຼາຍຊັ້ນ, ແລະການປະຕິບັດຕາມສະຖານທີ່ຊຸ່ມສໍາລັບອົງປະກອບ Type 5.

ລະບົບການຈັດປະເພດ SPD

UL 1449 ທີ່ທັນສະໄໝຈັດປະເພດເຄື່ອງປ້ອງກັນແຮງດັນເກີນອອກເປັນຫ້າ “ປະເພດ” ໂດຍອີງຕາມສະຖານທີ່ຕິດຕັ້ງແລະການກໍ່ສ້າງ:

• ປະເພດ 1: SPDs ຖາວອນສໍາລັບການຕິດຕັ້ງດ້ານສາຍ (ທາງເຂົ້າບໍລິການ)
• ປະເພດ 2: SPDs ຖາວອນສໍາລັບການຕິດຕັ້ງດ້ານໂຫຼດ (ແຜງຈໍາໜ່າຍ)—ຜູ້ສືບທອດໂດຍກົງຂອງອຸປະກອນ TVSS
• ປະເພດ 3: SPDs ຈຸດປະສົງ (ແຖບສຽບ, ປະເພດເຕົ້າສຽບ)
• ປະເພດ 4: ການປະກອບອົງປະກອບສໍາລັບການປະສົມປະສານເຂົ້າໃນອຸປະກອນອື່ນໆ
• ປະເພດ 5: ອົງປະກອບແຍກຕ່າງຫາກ (MOVs, GDTs) ສໍາລັບການຕິດຕັ້ງແຜງວົງຈອນ

ກອບນີ້ໃຫ້ຄວາມກະຈ່າງແຈ້ງສໍາລັບຜູ້ກໍານົດແລະຜູ້ຕິດຕັ້ງ, ທົດແທນປ້າຍ TVSS ທີ່ບໍ່ຊັດເຈນດ້ວຍຄໍາແນະນໍາການນໍາໃຊ້ທີ່ຊັດເຈນ.

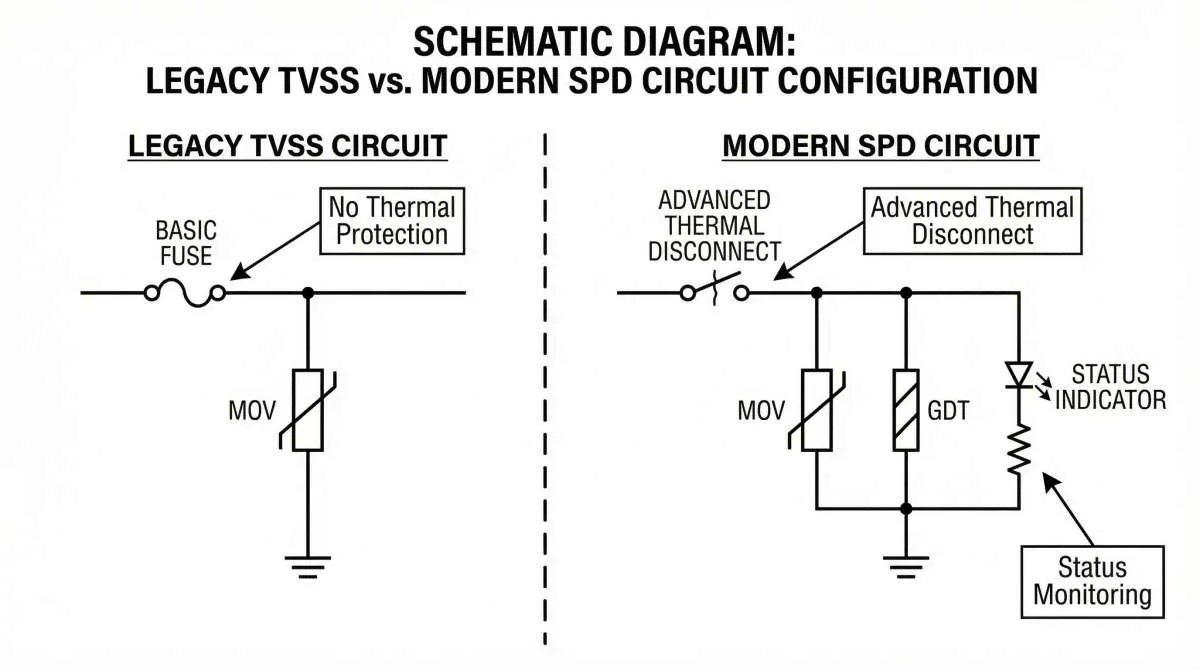

ຄວາມແຕກຕ່າງທາງດ້ານເຕັກນິກທີ່ສໍາຄັນ: SVR vs VPR, ມາດຕະຖານການທົດສອບ, ຄຸນສົມບັດຄວາມປອດໄພ

ການປ່ຽນແປງຈາກ TVSS ໄປສູ່ SPD ກ່ຽວຂ້ອງກັບການຍົກລະດັບທາງດ້ານເຕັກນິກທີ່ສໍາຄັນທີ່ມີຜົນກະທົບຕໍ່ປະສິດທິພາບ, ຄວາມປອດໄພ, ແລະຂໍ້ກໍານົດ. ການເຂົ້າໃຈຄວາມແຕກຕ່າງເຫຼົ່ານີ້ແມ່ນຈໍາເປັນສໍາລັບການເລືອກອຸປະກອນທີ່ເຫມາະສົມແລະການອອກແບບລະບົບ.

ວິວັດທະນາການຂອງອັດຕາແຮງດັນ: SVR ຫາ VPR

ການປ່ຽນແປງທີ່ສັງເກດເຫັນຫຼາຍທີ່ສຸດສໍາລັບວິສະວະກອນແມ່ນຄໍາສັບອັດຕາແຮງດັນແລະວິທີການທົດສອບ.

ພາລາມິເຕີ	SVR (ອັດຕາແຮງດັນທີ່ສະກັດກັ້ນ)	VPR (ອັດຕາການປ້ອງກັນແຮງດັນ)	ຜົນກະທົບໃນທາງປະຕິບັດ
ທົດສອບປະຈຸບັນ	500A	3,000A (ສູງກວ່າ 6 ເທົ່າ)	ຄ່າ VPR ປະກົດວ່າສູງກວ່າແຕ່ສະແດງເຖິງສະພາບໄຟຟ້າເກີນທີ່ແທ້ຈິງກວ່າ
ການວັດແທກ	ແຮງດັນໄຟຟ້າປ່ອຍອອກມາສູງສຸດໃນລະຫວ່າງໄຟຟ້າເກີນຄັ້ງດຽວ	ແຮງດັນໄຟຟ້າສູງສຸດພາຍໃຕ້ໄຟຟ້າເກີນ 3,000A ຊໍ້າໆ	VPR ຊີ້ບອກເຖິງປະສິດທິພາບພາຍໃຕ້ເຫດການທີ່ຮ້າຍແຮງ, ເກີດຂຶ້ນຊ້ຳໆ
ຄ່າປົກກະຕິ	330V, 400V, 500V ສຳລັບລະບົບ 120V	330V, 400V, 500V, 600V ສຳລັບລະບົບດຽວກັນ	ອຸປະກອນ VPR 600V ອາດຈະໃຫ້ການປົກປ້ອງທີ່ດີກວ່າອຸປະກອນ SVR 500V ເນື່ອງຈາກຄວາມເຂັ້ມງວດໃນການທົດສອບ
ການຕິດສະຫຼາກ	“SVR: 500V”	“VPR: 600V”	ການປຽບທຽບຕົວເລກໂດຍກົງລະຫວ່າງ SVR ແລະ VPR ແມ່ນເຮັດໃຫ້ເຂົ້າໃຈຜິດ

ຄວາມເຂົ້າໃຈທີ່ສໍາຄັນ: SPD ທີ່ທັນສະໄໝທີ່ມີ VPR 600V ອາດຈະໃຫ້ການປົກປ້ອງທີ່ດີກວ່າ TVSS ຮຸ່ນເກົ່າທີ່ມີລະດັບ SVR 500V. ກະແສໄຟຟ້າທົດສອບທີ່ສູງກວ່າ (3,000A ທຽບກັບ 500A) ໝາຍຄວາມວ່າຕົວເລກ VPR ສະທ້ອນເຖິງປະສິດທິພາບພາຍໃຕ້ເງື່ອນໄຂທີ່ຕ້ອງການຫຼາຍກວ່າ.

ການທົດສອບຄວາມທົນທານທີ່ເພີ່ມຂຶ້ນ: ກະແສໄຟຟ້າໄຫຼອອກປົກກະຕິ (Iₙ)

ມາດຕະຖານ TVSS ຮຸ່ນເກົ່າຂາດຕົວຊີ້ວັດຄວາມທົນທານຢ່າງເປັນທາງການ. UL 1449 ທີ່ທັນສະໄໝກຳນົດໃຫ້ SPDs ສະແດງໃຫ້ເຫັນເຖິງການຢູ່ລອດຜ່ານ 15 ຄື້ນຟອງຢ່າງຕໍ່ເນື່ອງ ຢູ່ທີ່ກະແສໄຟຟ້າໄຫຼອອກປົກກະຕິທີ່ໄດ້ຈັດອັນດັບຂອງພວກເຂົາ.

ການຈັດອັນດັບປັດຈຸບັນ	Typical Application	ວິທີການ TVSS ຮຸ່ນເກົ່າ	ຂໍ້ກໍານົດ SPD ທີ່ທັນສະໄໝ
10kA Iₙ	ອາຄານພານິດ	ບໍ່ມີການທົດສອບວົງຈອນຊີວິດສະເພາະ	ຕ້ອງຢູ່ລອດ 15 × 10kA ຄື້ນຟອງ
20kA Iₙ	ສະຖານທີ່ອຸດສາຫະກໍາ	ປະສິດທິພາບທີ່ປ່ຽນແປງໄດ້	ການປົກປ້ອງທີ່ສອດຄ່ອງກັນຜ່ານຫຼາຍເຫດການ
40kA Iₙ	ທາງເຂົ້າບໍລິການ	ບໍ່ມີສໍາລັບ TVSS	SPDs ປະເພດ 1 ສໍາລັບການປ້ອງກັນຟ້າຜ່າ

ການທົດສອບນີ້ຮັບປະກັນວ່າ SPDs ບໍ່ເສື່ອມໂຊມຢ່າງຫຼວງຫຼາຍຫຼັງຈາກສອງສາມເຫດການຄື້ນຟອງທໍາອິດ—ຮູບແບບຄວາມລົ້ມເຫຼວທົ່ວໄປໃນຫນ່ວຍ TVSS ເກົ່າ.

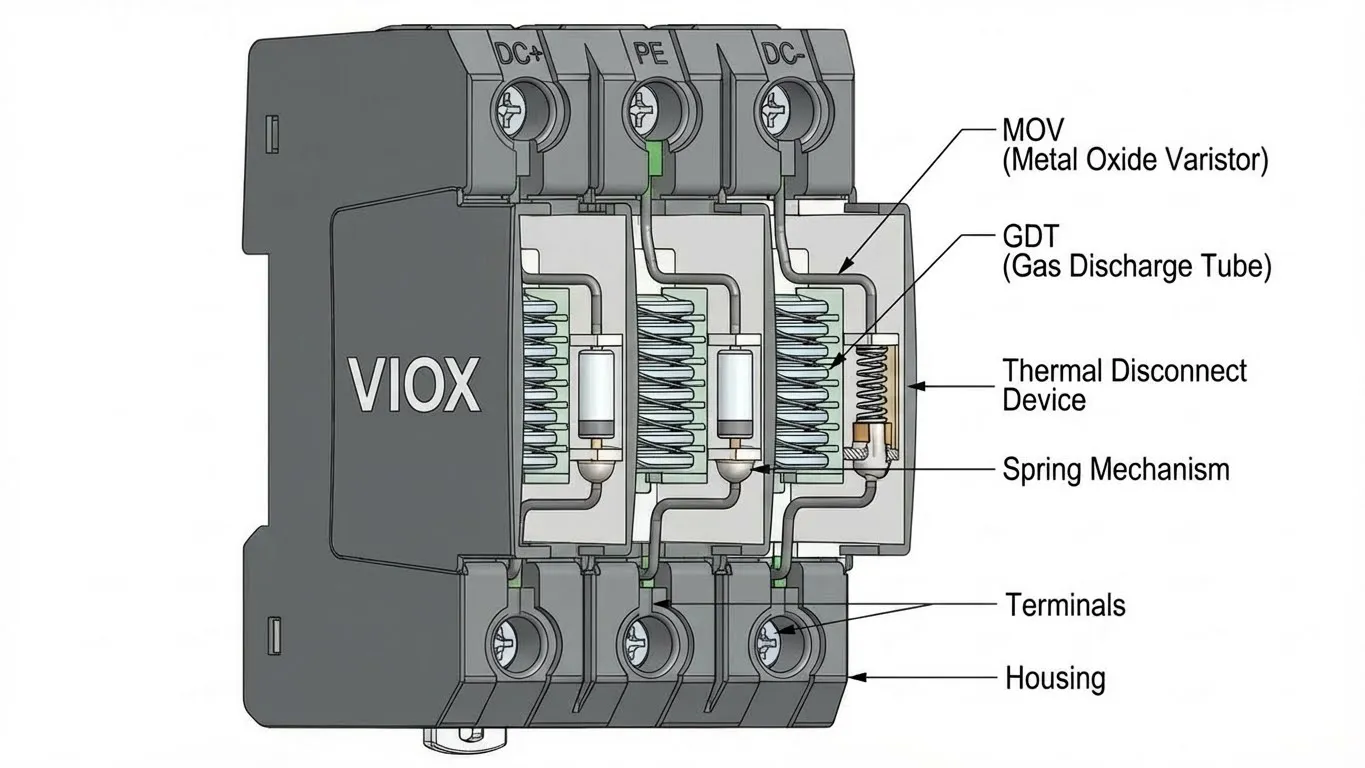

ຄວາມກ້າວໜ້າຂອງຄຸນສົມບັດຄວາມປອດໄພ

SPDs ທີ່ທັນສະໄໝປະກອບມີຫຼາຍຊັ້ນຂອງການປົກປ້ອງທີ່ບໍ່ມີ ຫຼືບໍ່ພຽງພໍໃນອຸປະກອນ TVSS:

1. ຕັດການເຊື່ອມຕໍ່ຄວາມຮ້ອນ: ປ້ອງກັນຄວາມຮ້ອນເກີນໄປ ແລະ ຄວາມຮ້ອນທີ່ບໍ່ສາມາດຄວບຄຸມໄດ້ໂດຍການຕັດອົງປະກອບທີ່ລົ້ມເຫລວອອກກ່ອນທີ່ພວກມັນຈະຮອດອຸນຫະພູມທີ່ເປັນອັນຕະລາຍ.
2. ການຈັດອັນດັບກະແສໄຟຟ້າສັ້ນ (SCCR): ລະດັບການທົນທານທີ່ກໍານົດໄວ້ຢ່າງຊັດເຈນສໍາລັບກະແສໄຟຟ້າຜິດປົກກະຕິ, ຮັບປະກັນການປະສານງານກັບອຸປະກອນປ້ອງກັນຂັ້ນເທິງ.
3. ການອອກແບບທີ່ປອດໄພຈາກຄວາມລົ້ມເຫຼວ: SPDs ຖືກອອກແບບມາໃຫ້ລົ້ມເຫລວໃນສະຖານະ “ປອດໄພ”—ໂດຍປົກກະຕິແລ້ວແມ່ນວົງຈອນເປີດ—ແທນທີ່ຈະສ້າງອັນຕະລາຍຈາກໄຟໄໝ້ ຫຼື ໄຟຟ້າຊັອດ.
4. ຂໍ້ກໍານົດການສນວນ: ສະບັບທີ 5 ກໍານົດໄລຍະຫ່າງສະເພາະລະຫວ່າງຮ່ອງຮອຍ conductive ໃນກະດານຫຼາຍຊັ້ນເພື່ອປ້ອງກັນການເກີດໄຟຟ້າພາຍໃນ.

ການປຽບທຽບລະບອບການທົດສອບ

ຕາຕະລາງຂ້າງລຸ່ມນີ້ສະຫຼຸບວິທີການຂໍ້ກໍານົດການທົດສອບໄດ້ພັດທະນາລະຫວ່າງມາດຕະຖານ TVSS ແລະ SPD:

ປະເພດການທົດສອບ	UL 1449 ສະບັບທີ 2 (TVSS)	UL 1449 ສະບັບທີ 5 (SPD)	ການປັບປຸງ
ກະແສໄຟຟ້າຄື້ນຟອງ	500A ຄື້ນຟອງດຽວ	3,000A ຄື້ນຟອງຊ້ຳໆ	6× ເປັນຈິງກວ່າ
ຄວາມທົນທານ	ຮອບວຽນໜ້າທີ່ເທົ່ານັ້ນ	15 ຄື້ນຟອງຢູ່ທີ່ລະດັບ Iₙ	ອາຍຸການໃຊ້ງານທີ່ກໍານົດ
ຄວາມຮ້ອນ	ການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມພື້ນຖານ	ການກວດສອບການຕັດການເຊື່ອມຕໍ່ຄວາມຮ້ອນ	ປ້ອງກັນອັນຕະລາຍຈາກໄຟໄໝ້
ວົງຈອນສັ້ນ	ການທົດສອບຈໍາກັດ	ການກວດສອບ SCCR ເຕັມຮູບແບບ	ຮັບປະກັນການປະສານງານ
DC/PV	ບໍ່ໄດ້ກ່າວເຖິງ	ການທົດສອບ DC 1500V ສະເພາະ	ຮອງຮັບພະລັງງານທົດແທນ

ການຍົກລະດັບທາງດ້ານເຕັກນິກເຫຼົ່ານີ້ແປເປັນຜົນປະໂຫຍດທີ່ເປັນຮູບປະທໍາ: ອາຍຸການໃຊ້ງານຂອງອຸປະກອນທີ່ຍາວກວ່າ, ຄວາມສ່ຽງຕໍ່ການເກີດໄຟໄໝ້ຫຼຸດລົງ, ແລະ ການປົກປ້ອງທີ່ເຊື່ອຖືໄດ້ໃນສະພາບແວດລ້ອມໄຟຟ້າທີ່ທັນສະໄໝ.

ການຈັດປະເພດປະເພດ SPD: ປະເພດ 1-5 ອະທິບາຍ

UL 1449 ທີ່ທັນສະໄໝໄດ້ປ່ຽນແທນປ້າຍກຳກັບ “TVSS” ທີ່ບໍ່ຊັດເຈນດ້ວຍລະບົບການຈັດປະເພດຫ້າປະເພດທີ່ຊັດເຈນໂດຍອີງໃສ່ສະຖານທີ່ຕິດຕັ້ງ, ການກໍ່ສ້າງ, ແລະຄໍາຮ້ອງສະຫມັກ. ກອບນີ້ຊ່ວຍໃຫ້ການກໍານົດສະເພາະທີ່ຖືກຕ້ອງກົງກັບການປົກປ້ອງກັບຄວາມຕ້ອງການສະເພາະ.

ປະເພດ	ສະຖານທີ່ຕິດຕັ້ງ	ຟັງຊັນປະຖົມ	ລັກສະນະທີ່ສໍາຄັນ	ຄໍາຮ້ອງສະຫມັກທົ່ວໄປ
ປະເພດ 1	Line‑side (ທາງເຂົ້າບໍລິການ)	ການປ້ອງກັນຟ້າຜ່າໂດຍກົງ & ການປ້ອງກັນຄື້ນຟອງການປ່ຽນໄຟຟ້າ	ລະດັບກະແສໄຟຟ້າຄື້ນຟອງສູງ (100‑200kA), ປ້ອງກັນຕົນເອງ, ບໍ່ຈໍາເປັນຕ້ອງມີ OCPD ພາຍນອກ	ສິ່ງອໍານວຍຄວາມສະດວກອຸດສາຫະກໍາ, ອາຄານການຄ້າ, ໂຮງຫມໍ, ສູນຂໍ້ມູນ
ປະເພດ 2	ດ້ານໂຫຼດ (ແຜງແຈກຢາຍ)	ການປ້ອງກັນຟ້າຜ່າທີ່ເຫລືອ ແລະ ການປ້ອງກັນຊົ່ວຄາວທີ່ສ້າງຂື້ນພາຍໃນ	ຜູ້ສືບທອດໂດຍກົງຂອງ TVSS, ອາດຈະຕ້ອງການ OCPD ພາຍນອກ, ອັດຕາປົກກະຕິ 10‑40kA	ອາຄານການຄ້າ, ແຜງຫຼັກທີ່ຢູ່ອາໄສ, ແຜງຄວບຄຸມອຸດສາຫະກໍາ
ປະເພດ 3	ຈຸດນໍາໃຊ້ (≥10m ຈາກແຜງ)	ການປ້ອງກັນທ້ອງຖິ່ນສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນ	ປະກອບມີແຖບປລັກອິນ & SPDs ປະເພດເຕົ້າຮັບ, ຕົວຊີ້ບອກສະຖານະ, ພອດສາກໄຟ USB	ອຸປະກອນຫ້ອງການ, ອຸປະກອນການແພດ, ລະບົບຄວາມບັນເທີງໃນບ້ານ, ຊັ້ນວາງ IT
ປະເພດ 4	ການປະກອບຍ່ອຍທີ່ໄດ້ຮັບການຮັບຮູ້	ການປ້ອງກັນກະແສໄຟຟ້າແຮງສູງທີ່ປະສົມປະສານເຂົ້າໃນລະບົບຂະຫນາດໃຫຍ່	ບໍ່ແມ່ນສໍາລັບການຕິດຕັ້ງພາກສະຫນາມແບບດ່ຽວ, ໃຊ້ໂດຍ OEMs ໃນແຜງວົງຈອນ & ສະວິດເກຍ	ການປ້ອງກັນທີ່ຕິດຕັ້ງຈາກໂຮງງານໃນອຸປະກອນໄຟຟ້າ, ລະບົບຄວບຄຸມ
ປະເພດ 5	ອົງປະກອບແຍກຕ່າງຫາກ	ການປ້ອງກັນລະດັບວົງຈອນໃນແຜງວົງຈອນພິມ	ອົງປະກອບດິບ (MOVs, GDTs, TVS diodes) ໃຊ້ເພື່ອສ້າງປະເພດ 1‑4, ຂໍ້ກໍານົດສະຖານທີ່ຊຸ່ມ	ການປ້ອງກັນທີ່ຕິດ PCB, ວົງຈອນພາຍໃນອຸປະກອນເອເລັກໂຕຣນິກ

ລະບົບການຈັດປະເພດນີ້ໃຫ້ຄໍາແນະນໍາທີ່ຊັດເຈນສໍາລັບຜູ້ກໍານົດແລະຜູ້ຕິດຕັ້ງ, ເຊິ່ງເປັນຕົວແທນຂອງຄວາມກ້າວຫນ້າທີ່ສໍາຄັນກວ່າວິທີການ TVSS ແບບດຽວທີ່ເຫມາະສົມກັບທຸກຄົນ.

ຜົນກະທົບໃນພາກປະຕິບັດ: ການຍົກລະດັບລະບົບເກົ່າ, ຂໍ້ຄວນພິຈາລະນາດ້ານການປະຕິບັດຕາມ

ຄວາມເຂົ້າໃຈກ່ຽວກັບວິວັດທະນາການຂອງ TVSS ໄປສູ່ SPD ແມ່ນຫນ້າສົນໃຈທາງວິຊາການ, ແຕ່ວ່າຄຸນຄ່າທີ່ແທ້ຈິງແມ່ນມາຈາກການນໍາໃຊ້ຄວາມຮູ້ນີ້ກັບລະບົບໄຟຟ້າຕົວຈິງ. ບໍ່ວ່າທ່ານຈະຮັກສາການຕິດຕັ້ງເກົ່າຫຼືອອກແບບສິ່ງອໍານວຍຄວາມສະດວກໃຫມ່, ຂໍ້ຄວນພິຈາລະນາໃນພາກປະຕິບັດຈໍານວນຫນຶ່ງເກີດຂື້ນ.

ເວລາທີ່ຈະຍົກລະດັບການຕິດຕັ້ງ TVSS ເກົ່າ

ບໍ່ແມ່ນອຸປະກອນ TVSS ເກົ່າທຸກອັນທີ່ຕ້ອງການການປ່ຽນແທນທັນທີ. ພິຈາລະນາຍົກລະດັບເມື່ອ:

1. ອຸປະກອນສະແດງອາການຂອງການເສື່ອມສະພາບ: ຕົວຊີ້ບອກສະຖານະສະແດງ “ປ້ອງກັນ” ເມື່ອອຸປະກອນເປັນທີ່ຮູ້ຈັກວ່າມີປະສົບການກະແສໄຟຟ້າແຮງສູງຫຼາຍຄັ້ງ.
2. ການດັດແກ້ລະບົບເກີດຂື້ນ: ການເພີ່ມອຸປະກອນເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນທີ່ຕ້ອງການລະດັບການປ້ອງກັນທີ່ສູງຂຶ້ນ.
3. ຂໍ້ກໍານົດການປະຕິບັດຕາມມີການປ່ຽນແປງ: ມາດຕະຖານການປະກັນໄພ, ລະບຽບການ, ຫຼືການຢັ້ງຢືນກໍານົດການປະຕິບັດຕາມ UL 1449 ໃນປະຈຸບັນ.
4. ຕາຕະລາງການບໍາລຸງຮັກສາປ້ອງກັນ: ການປ່ຽນແທນແບບ Proactive ຫຼັງຈາກ 10-15 ປີຂອງການບໍລິການ (ອາຍຸການໃຊ້ງານ SPD ປົກກະຕິ).
5. ບັນຫາການລ້າສະໄຫມ: ຄວາມຫຍຸ້ງຍາກໃນການຊອກຫາໂມດູນຫຼືຊິ້ນສ່ວນທົດແທນສໍາລັບຫນ່ວຍງານ TVSS ເກົ່າ.

ພູມສັນຖານການປະຕິບັດຕາມ: NEC, UL, ແລະ IEC

ການປ້ອງກັນກະແສໄຟຟ້າແຮງສູງທີ່ທັນສະໄຫມກ່ຽວຂ້ອງກັບມາດຕະຖານທີ່ຊ້ອນກັນ: NEC (ມາດຕາ 285) ຮຽກຮ້ອງໃຫ້ SPDs ຖືກລະບຸໄວ້ໃນ UL 1449, ກໍາຈັດອຸປະກອນ TVSS ທີ່ບໍ່ໄດ້ລະບຸໄວ້; UL 1449 ສະບັບທີ 5 ກໍານົດຄວາມຕ້ອງການດ້ານຄວາມປອດໄພແລະປະສິດທິພາບໃນປະຈຸບັນ; IEC 61643‑11 ໃຫ້ມາດຕະຖານທົ່ວໂລກທີ່ສອດຄ່ອງກັບ UL 1449 ສະບັບທີ 3+.

ຂໍ້ປະຕິບັດທີ່ດີທີ່ສຸດຂອງສະເພາະ

ເມື່ອກໍານົດ SPDs ສໍາລັບການຕິດຕັ້ງໃຫມ່ຫຼືການຍົກລະດັບ:

1. ໃຊ້ຄໍາສັບໃນປະຈຸບັນ: ກໍານົດ “SPD” ບໍ່ແມ່ນ “TVSS” ໃນເອກະສານແລະອຸປະກອນການຈັດຊື້ທັງຫມົດ.
2. ຕ້ອງການລາຍຊື່ UL 1449 ສະບັບທີ 5: ຮັບປະກັນວ່າອຸປະກອນຕອບສະຫນອງມາດຕະຖານຄວາມປອດໄພທີ່ທັນສະໄຫມທີ່ສຸດ.
3. ຈັບຄູ່ປະເພດກັບແອັບພລິເຄຊັນ: ປະຕິບັດຕາມການຈັດປະເພດປະເພດ 1-5 ສໍາລັບການຈັບຄູ່ແອັບພລິເຄຊັນທີ່ເຫມາະສົມ.
4. ພິຈາລະນາການປ້ອງກັນຊັ້ນ: ສໍາລັບສິ່ງອໍານວຍຄວາມສະດວກທີ່ສໍາຄັນ, ກໍານົດປະເພດ 1 (ທາງເຂົ້າບໍລິການ) + ປະເພດ 2 (ການແຈກຢາຍ) + ປະເພດ 3 (ຈຸດນໍາໃຊ້) ສໍາລັບການປ້ອງກັນທີ່ສົມບູນແບບ.
5. ກວດສອບການປະສານງານ: ຮັບປະກັນວ່າການຈັດອັນດັບວົງຈອນສັ້ນ SPD ປະສານງານກັບອຸປະກອນປ້ອງກັນກະແສເກີນນ້ໍາ.

ຂອບການວິເຄາະຕົ້ນທຶນ-ຜົນປະໂຫຍດ

ການຍົກລະດັບຈາກ TVSS ເປັນ SPDs ທີ່ທັນສະໄຫມກ່ຽວຂ້ອງກັບຄ່າໃຊ້ຈ່າຍໂດຍກົງ (ອຸປະກອນ, ການຕິດຕັ້ງ, ການອອກແບບ, ການບໍາລຸງຮັກສາ) ທີ່ປົກກະຕິແລ້ວຖືກຊົດເຊີຍໂດຍຜົນປະໂຫຍດໃນໄລຍະຍາວ: ການປ້ອງກັນການປ່ຽນແທນອຸປະກອນທີ່ມີລາຄາແພງ, ການຫຼຸດຜ່ອນເວລາຢຸດເຮັດວຽກ, ການຫຼຸດຜ່ອນຄ່າປະກັນໄພ, ແລະການຮັບປະກັນການປະຕິບັດຕາມ.

ສະຖານະການຍົກລະດັບທົ່ວໄປ

• ອາຄານຫ້ອງການການຄ້າ (1995): ປ່ຽນແທນ TVSS ດ້ານໂຫຼດດ້ວຍ SPDs ປະເພດ 2; ພິຈາລະນາເພີ່ມປະເພດ 1 ຢູ່ທາງເຂົ້າບໍລິການສໍາລັບການປ້ອງກັນຟ້າຜ່າ.
• ໂຮງງານຜະລິດ: ປະຕິບັດການປ້ອງກັນຊັ້ນ: ປະເພດ 1 (ບໍລິການ), ປະເພດ 2 (ການແຈກຢາຍ), ປະເພດ 3 (ຕູ້ PLC).
• ການຂະຫຍາຍສູນຂໍ້ມູນ: ປ່ຽນແທນ TVSS ເກົ່າໃນການປ້ອນຂໍ້ມູນ UPS ດ້ວຍ SPDs ປະເພດ 2 ທີ່ມີກະແສໄຟຟ້າສູງ; ເພີ່ມປະເພດ 3 ຢູ່ຊັ້ນວາງເຊີບເວີ.

Q1: ຄວາມແຕກຕ່າງຕົ້ນຕໍລະຫວ່າງ TVSS ແລະ SPD ແມ່ນຫຍັງ?

ກ: ຄວາມແຕກຕ່າງແມ່ນຕົ້ນຕໍແມ່ນຄໍາສັບແລະລະບຽບການ. TVSS (Transient Voltage Surge Suppressor) ແມ່ນຄໍາສັບເກົ່າທີ່ໃຊ້ພາຍໃຕ້ UL 1449 ສະບັບທີ 1 ແລະ 2 (ກ່ອນປີ 2009). SPD (Surge Protective Device) ແມ່ນຄໍາສັບທີ່ທັນສະໄຫມ, ໄດ້ມາດຕະຖານທີ່ນໍາສະເຫນີກັບ UL 1449 ສະບັບທີ 3 ແລະສືບຕໍ່ຜ່ານສະບັບທີ 5 ໃນປະຈຸບັນ. ນອກເຫນືອຈາກການປ່ຽນຊື່, ມາດຕະຖານ SPD ກ່ຽວຂ້ອງກັບການທົດສອບທີ່ເຂັ້ມງວດກວ່າ (ກະແສໄຟຟ້າແຮງສູງ 3,000A ທຽບກັບ 500A), ຄຸນສົມບັດຄວາມປອດໄພທີ່ປັບປຸງ, ແລະລະບົບການຈັດປະເພດປະເພດ 1-5 ທີ່ສົມບູນແບບ.

Q2: ຂ້ອຍຍັງສາມາດໃຊ້ອຸປະກອນ TVSS ເກົ່າຂອງຂ້ອຍໄດ້ບໍ?

ກ: ໃນຂະນະທີ່ອຸປະກອນ TVSS ເກົ່າອາດຈະສືບຕໍ່ເຮັດວຽກ, ພວກເຂົາຂາດຄຸນສົມບັດຄວາມປອດໄພທີ່ທັນສະໄຫມແລະອາດຈະບໍ່ປະຕິບັດຕາມຂໍ້ກໍານົດ NEC ໃນປະຈຸບັນ. ພິຈາລະນາຍົກລະດັບຖ້າ: (1) ອຸປະກອນສະແດງຕົວຊີ້ບອກການເສື່ອມສະພາບ, (2) ທ່ານກໍາລັງເພີ່ມອຸປະກອນເອເລັກໂຕຣນິກທີ່ລະອຽດອ່ອນ, (3) ມາດຕະຖານການປະຕິບັດຕາມຮຽກຮ້ອງໃຫ້ມີລາຍຊື່ UL 1449 ໃນປະຈຸບັນ, ຫຼື (4) ເປັນສ່ວນຫນຶ່ງຂອງກໍານົດເວລາການບໍາລຸງຮັກສາປ້ອງກັນ 10-15 ປີ.

Q3: ການຈັດອັນດັບ VPR ປຽບທຽບກັບການຈັດອັນດັບ SVR ເກົ່າແນວໃດ?

ກ: ການປຽບທຽບຕົວເລກໂດຍກົງແມ່ນເຮັດໃຫ້ເຂົ້າໃຈຜິດ. VPR (Voltage Protection Rating) ໃຊ້ກະແສໄຟຟ້າທົດສອບ 3,000A, ໃນຂະນະທີ່ SVR (Suppressed Voltage Rating) ໃຊ້ພຽງແຕ່ 500A. SPD ທີ່ທັນສະໄຫມທີ່ມີ 600V VPR ອາດຈະໃຫ້ການປ້ອງກັນທີ່ດີກວ່າ TVSS ເກົ່າທີ່ມີການຈັດອັນດັບ 500V SVR ເພາະວ່າການທົດສອບ VPR ຈໍາລອງສະພາບກະແສໄຟຟ້າແຮງສູງທີ່ຮ້າຍແຮງກວ່າເກົ່າ.

ຄຳຖາມທີ 4: ຂ້ອຍຄວນລະບຸ SPD ປະເພດໃດສຳລັບອາຄານການຄ້າແຫ່ງໃໝ່?

ກ: ເພື່ອການປົກປ້ອງທີ່ຄອບຄຸມ, ໃຫ້ພິຈາລະນາວິທີການເປັນຊັ້ນໆ:

• ປະເພດ 1 ຢູ່ທາງເຂົ້າບໍລິການສໍາລັບການປ້ອງກັນຟ້າຜ່າ (ຖ້າມີຄວາມສ່ຽງຟ້າຜ່າສູງ)
• ປະເພດ 2 ຢູ່ກະດານແຈກຢາຍຫຼັກສໍາລັບການປ້ອງກັນແຮງດັນເກີນທີ່ເຫລືອ
• ປະເພດ 3 ຢູ່ສະຖານທີ່ອຸປະກອນທີ່ສໍາຄັນ (ຫ້ອງເຊີບເວີ, ຕູ້ຄວບຄຸມ)

ກວດສອບການປະສານງານກັບການປ້ອງກັນກະແສເກີນຂັ້ນເທິງສະເໝີ ແລະຮັບປະກັນວ່າອຸປະກອນໄດ້ຮັບການລະບຸໄວ້ໃນ UL 1449 ສະບັບທີ 5.

ສະຫຼຸບ: ທ່າອ່ຽງໃນອະນາຄົດ ແລະ ບົດບາດຂອງ VIOX

ວິວັດທະນາການຈາກ TVSS ໄປສູ່ SPD ສະແດງເຖິງຫຼາຍກວ່າຄຳສັບ—ມັນສະທ້ອນໃຫ້ເຫັນເຖິງວິທະຍາສາດຄວາມປອດໄພທີ່ກ້າວໜ້າ, ການປ່ຽນແປງສະພາບແວດລ້ອມໄຟຟ້າ, ແລະການຮັບຮູ້ທີ່ເພີ່ມຂຶ້ນຂອງການປ້ອງກັນແຮງດັນເກີນວ່າເປັນພື້ນຖານໂຄງລ່າງທີ່ຈຳເປັນ. ເນື່ອງຈາກມາດຕະຖານຍັງສືບຕໍ່ພັດທະນາ, ຫຼາຍທ່າອ່ຽງກຳລັງສ້າງອະນາຄົດຂອງການປ້ອງກັນແຮງດັນເກີນ:

ທິດທາງມາດຕະຖານທີ່ພົ້ນເດັ່ນຂຶ້ນ

• ການເຊື່ອມໂຍງກັບ Smart Grids: SPDs ທີ່ມີຄວາມສາມາດໃນການສື່ສານສໍາລັບການຕິດຕາມກວດກາທາງໄກແລະການບໍາລຸງຮັກສາການຄາດຄະເນ
• ການປ້ອງກັນ DC ທີ່ປັບປຸງ: ຂໍ້ກໍານົດທີ່ປັບປຸງສໍາລັບການສາກໄຟຟ້າລົດ, ການເກັບຮັກສາຫມໍ້ໄຟ, ແລະແຜງແສງອາທິດແຮງດັນສູງ
• ຂໍ້ຄວນພິຈາລະນາກ່ຽວກັບຄວາມປອດໄພທາງໄຊເບີ: ການປ້ອງກັນ SPDs ທີ່ເຊື່ອມຕໍ່ກັບໄພຂົ່ມຂູ່ທາງດິຈິຕອນໃນສະພາບແວດລ້ອມ IoT ອຸດສາຫະກໍາ
• ຈຸດສຸມຄວາມຍືນຍົງ: ການຄັດເລືອກວັດສະດຸແລະຂໍ້ກໍານົດການນໍາມາໃຊ້ຄືນໃນຕອນທ້າຍຂອງຊີວິດສໍາລັບອົງປະກອບການປ້ອງກັນແຮງດັນເກີນ

ຄໍາຫມັ້ນສັນຍາຂອງ VIOX ຕໍ່ຄວາມເປັນຜູ້ນໍາດ້ານມາດຕະຖານ

ໃນຖານະທີ່ເປັນຜູ້ຜະລິດຊັ້ນນໍາຂອງອຸປະກອນປ້ອງກັນໄຟຟ້າ, VIOX Electric ຮັກສາການມີສ່ວນຮ່ວມຢ່າງຫ້າວຫັນໃນອົງການພັດທະນາມາດຕະຖານ. ສາຍຜະລິດຕະພັນ SPD ຂອງພວກເຮົາປະຕິບັດຕາມຂໍ້ກໍານົດ UL 1449 ສະບັບທີ 5 ຢ່າງເຕັມສ່ວນ, ປະກອບມີ:

• ກົນໄກການປ້ອງກັນຄວາມຮ້ອນແບບພິເສດ
• ການທົດສອບຄວາມທົນທານຕໍ່ແຮງດັນສູງ
• ການຕິດສະຫຼາກການຈັດປະເພດປະເພດ 1-5 ທີ່ຊັດເຈນ
• ເອກະສານທີ່ຄົບຖ້ວນສໍາລັບການລະບຸແລະການຕິດຕັ້ງທີ່ເຫມາະສົມ

ກ້າວໄປຂ້າງໜ້າດ້ວຍຄວາມໝັ້ນໃຈ

ບໍ່ວ່າທ່ານຈະຮັກສາການຕິດຕັ້ງ TVSS ເກົ່າ ຫຼືລະບຸລະບົບ SPD ໃໝ່, ການເຂົ້າໃຈວິວັດທະນາການຂອງມາດຕະຖານນີ້ຊ່ວຍໃຫ້ການຕັດສິນໃຈຢ່າງມີຂໍ້ມູນ. ໂດຍການຮັບເອົາເທກໂນໂລຍີ SPD ທີ່ທັນສະໄໝ ແລະຂໍ້ກຳນົດ UL 1449 ໃນປະຈຸບັນ, ຜູ້ຊ່ຽວຊານດ້ານໄຟຟ້າສາມາດຮັບປະກັນຄວາມປອດໄພຂອງລະບົບ, ອາຍຸການໃຊ້ງານຂອງອຸປະກອນ, ແລະການປະຕິບັດຕາມກົດລະບຽບໃນພູມສັນຖານໄຟຟ້າທີ່ສັບສົນນັບມື້ນັບຫຼາຍຂຶ້ນ.

ສໍາລັບຂໍ້ກໍາຫນົດດ້ານວິຊາການ, ຄໍາແນະນໍາການນໍາໃຊ້, ຫຼືການຊ່ວຍເຫຼືອໃນການເລືອກຜະລິດຕະພັນກັບອຸປະກອນປ້ອງກັນແຮງດັນ VIOX, ຕິດຕໍ່ທີມງານສະຫນັບສະຫນູນດ້ານວິສະວະກໍາຂອງພວກເຮົາຫຼືເຂົ້າໄປເບິ່ງພາກສ່ວນຜະລິດຕະພັນ SPD ໃນ VIOX.com.
