ເມື່ອການຕິດຕັ້ງໄຟຟ້າຕັ້ງຢູ່ໃນລະດັບຄວາມສູງທີ່ສູງຂຶ້ນ, ເຄື່ອງຕັດວົງຈອນປະເຊີນກັບສິ່ງທ້າທາຍໃນການດໍາເນີນງານທີ່ເປັນເອກະລັກທີ່ສາມາດສົ່ງຜົນກະທົບຢ່າງຫຼວງຫຼາຍຕໍ່ປະສິດທິພາບແລະຄວາມປອດໄພຂອງພວກເຂົາ. ຄວາມຫນາແຫນ້ນຂອງອາກາດທີ່ຫຼຸດລົງໃນລະດັບຄວາມສູງທີ່ສູງຂຶ້ນມີຜົນກະທົບຕໍ່ທັງຄຸນສົມບັດ insulation ແລະລັກສະນະຄວາມຮ້ອນຂອງອຸປະກອນປ້ອງກັນທີ່ສໍາຄັນເຫຼົ່ານີ້. ສໍາລັບວິສະວະກອນໄຟຟ້າແລະຜູ້ຈັດການສິ່ງອໍານວຍຄວາມສະດວກທີ່ເຮັດວຽກກ່ຽວກັບໂຄງການໃນເຂດພູດອຍ, ສະຖານທີ່ອຸດສາຫະກໍາສູງ, ຫຼືການຕິດຕັ້ງພະລັງງານທົດແທນໃນລະດັບສູງ, ຄວາມເຂົ້າໃຈກ່ຽວກັບຄວາມຕ້ອງການ derating ລະດັບຄວາມສູງແມ່ນມີຄວາມຈໍາເປັນເພື່ອຮັບປະກັນການປົກປ້ອງລະບົບທີ່ເຊື່ອຖືໄດ້.
ອີງຕາມມາດຕະຖານສາກົນລວມທັງ IEC 62271-1 ແລະ IEC 60947, ເຄື່ອງຕັດວົງຈອນແມ່ນໄດ້ຮັບການຈັດອັນດັບໂດຍທົ່ວໄປສໍາລັບການດໍາເນີນງານສູງເຖິງ 2,000 ແມັດ (6,560 ຟຸດ) ເຫນືອລະດັບນ້ໍາທະເລພາຍໃຕ້ເງື່ອນໄຂການບໍລິການປົກກະຕິ. ນອກເຫນືອຈາກຂອບເຂດນີ້, ຕົວກໍານົດການສະເພາະຕ້ອງໄດ້ຮັບການ derated ເພື່ອຮັກສາການດໍາເນີນງານທີ່ປອດໄພແລະເຊື່ອຖືໄດ້. ຄູ່ມືທີ່ສົມບູນແບບນີ້ກວດກາເບິ່ງຕົວກໍານົດການຕັດວົງຈອນໃດທີ່ຕ້ອງການການປັບຕົວແລະສະຫນອງປັດໄຈ derating ພາກປະຕິບັດສໍາລັບຄໍາຮ້ອງສະຫມັກລະດັບຄວາມສູງສູງ.
ຟີຊິກສາດທີ່ຢູ່ເບື້ອງຫຼັງ High-Altitude Derating

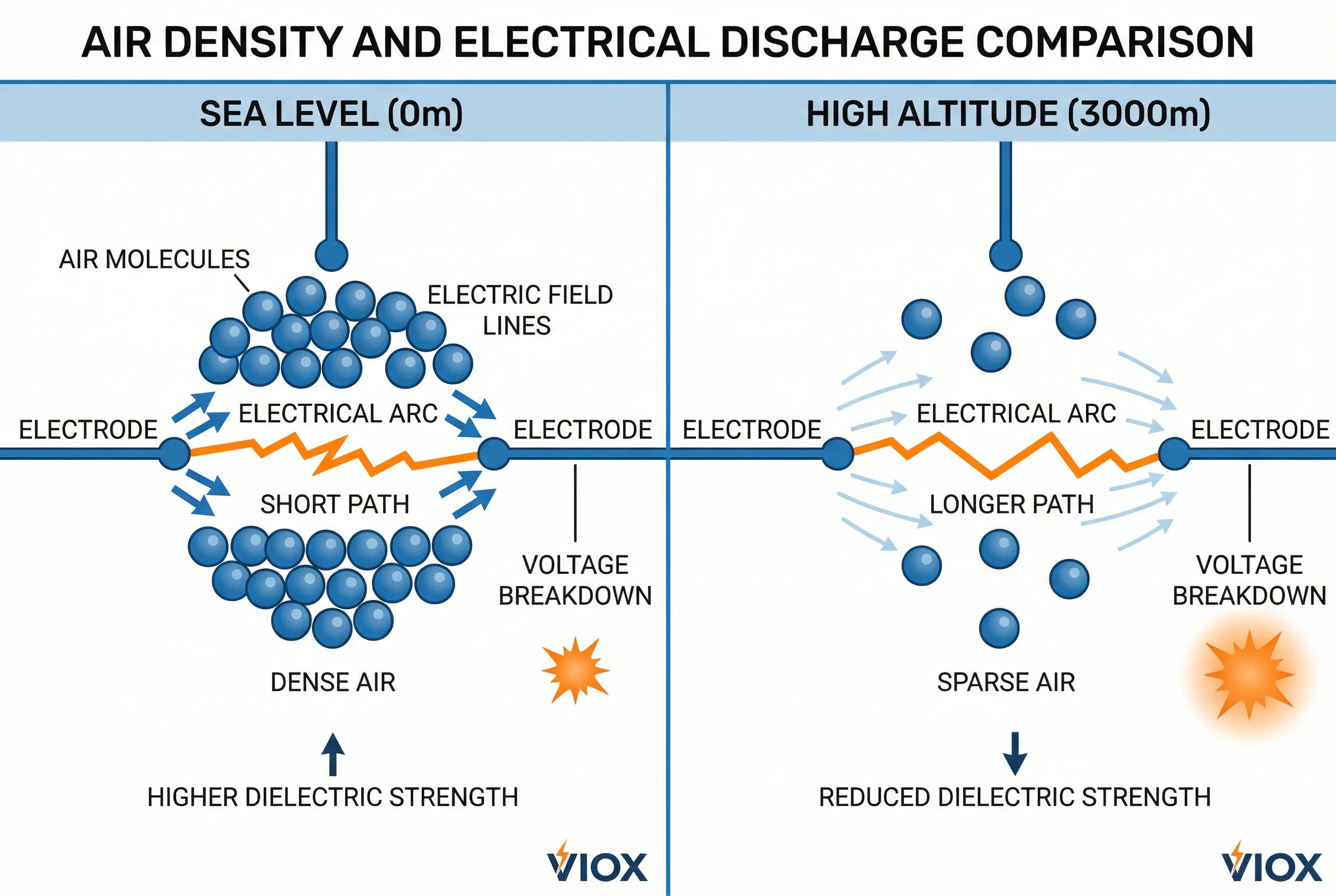

ຄວາມຫນາແຫນ້ນຂອງອາກາດແລະຄວາມກົດດັນຂອງບັນຍາກາດ
ໃນລະດັບນ້ໍາທະເລ, ຄວາມຫນາແຫນ້ນຂອງອາກາດແມ່ນປະມານ 1.225 kg/m³. ເມື່ອລະດັບຄວາມສູງເພີ່ມຂຶ້ນ, ຄວາມກົດດັນຂອງບັນຍາກາດຫຼຸດລົງ, ເຊິ່ງກໍ່ໃຫ້ເກີດຄວາມຫນາແຫນ້ນຂອງອາກາດຕ່ໍາ. ຢູ່ທີ່ 3,000 ແມັດ, ຄວາມຫນາແຫນ້ນຂອງອາກາດຫຼຸດລົງເປັນປະມານ 0.909 kg/m³—ການຫຼຸດລົງປະມານ 26%. ການຫຼຸດຜ່ອນນີ້ມີຜົນກະທົບຢ່າງເລິກເຊິ່ງຕໍ່ອຸປະກອນໄຟຟ້າທີ່ອີງໃສ່ອາກາດເປັນທັງສື່ກາງ insulating ແລະຕົວແທນ cooling.
ຄວາມສໍາພັນລະຫວ່າງລະດັບຄວາມສູງແລະຄວາມຫນາແຫນ້ນຂອງອາກາດປະຕິບັດຕາມຮູບແບບການເສື່ອມໂຊມ exponential. ສໍາລັບທຸກໆ 1,000 ແມັດຂອງການເພີ່ມຂຶ້ນຂອງລະດັບຄວາມສູງ, ຄວາມກົດດັນຂອງບັນຍາກາດຫຼຸດລົງປະມານ 11.5%, ສົ່ງຜົນກະທົບໂດຍກົງຕໍ່ຄວາມເຂັ້ມແຂງ dielectric ຂອງຊ່ອງຫວ່າງອາກາດທີ່ໃຊ້ໃນລະບົບ insulation circuit breaker.
ກົດຫມາຍຂອງ Paschen ແລະການແບ່ງແຍກໄຟຟ້າ
ກົດຫມາຍຂອງ Paschen ຄວບຄຸມແຮງດັນໄຟຟ້າແບ່ງແຍກຂອງອາຍແກັສລະຫວ່າງສອງ electrodes. ຫຼັກການພື້ນຖານນີ້ເປີດເຜີຍວ່າໃນຄວາມກົດດັນຂອງບັນຍາກາດຕ່ໍາ, ແຮງດັນທີ່ຕ້ອງການເພື່ອເລີ່ມຕົ້ນ arc ໄຟຟ້າ ຂ້າມຊ່ອງຫວ່າງອາກາດຕົວຈິງແລ້ວຫຼຸດລົງ. ກົງກັນຂ້າມກັບ intuition, ອາກາດ thinner ໃນລະດັບຄວາມສູງສູງກາຍເປັນ insulator ຫນ້ອຍປະສິດທິພາບ, ບໍ່ແມ່ນຫນຶ່ງທີ່ດີກວ່າ.
ການທົດສອບໃນຫ້ອງທົດລອງສະແດງໃຫ້ເຫັນຢ່າງຊັດເຈນ: ເຄື່ອງຕັດວົງຈອນທີ່ໄດ້ຮັບການຈັດອັນດັບສໍາລັບ 1,000 ໂວນໃນລະດັບນ້ໍາທະເລອາດຈະເລີ່ມສະແດງການໄຫຼ corona ຢູ່ທີ່ປະມານ 800 ໂວນເມື່ອດໍາເນີນການໃນຄວາມກົດດັນທີ່ຈໍາລອງລະດັບຄວາມສູງ 3,000 ແມັດ—ການຫຼຸດລົງ 20% ໃນຄວາມສາມາດ insulation ພຽງແຕ່ເນື່ອງຈາກຄວາມຫນາແຫນ້ນຂອງອາກາດຫຼຸດລົງ.
ຂໍ້ຄວນພິຈາລະນາຄວາມຮ້ອນ
ໃນຂະນະທີ່ລະດັບຄວາມສູງທີ່ສູງຂຶ້ນໂດຍທົ່ວໄປມີອຸນຫະພູມອາກາດລ້ອມຮອບຕ່ໍາ, ຄວາມຫນາແຫນ້ນຂອງອາກາດທີ່ຫຼຸດລົງພ້ອມໆກັນຫຼຸດຜ່ອນປະສິດທິພາບການລະບາຍຄວາມຮ້ອນ convective. ຜົນກະທົບສຸດທິແມ່ນວ່າເຄື່ອງຕັດວົງຈອນປະສົບກັບອຸນຫະພູມພາຍໃນທີ່ສູງຂຶ້ນໃນລະດັບຄວາມສູງ, ເຖິງແມ່ນວ່າໃນເວລາທີ່ປະຕິບັດກະແສດຽວກັນກັບລະດັບນ້ໍາທະເລ. ຜົນກະທົບສອງຢ່າງນີ້ຮຽກຮ້ອງໃຫ້ມີການພິຈາລະນາຢ່າງລະມັດລະວັງກ່ຽວກັບປັດໄຈ derating ຄວາມຮ້ອນ.
ຂອບເຂດທີ່ສໍາຄັນ: ພື້ນຖານ 2,000 ແມັດ
ມາດຕະຖານສາກົນສ້າງຕັ້ງ 2,000 ແມັດເປັນຂອບເຂດລະດັບຄວາມສູງທີ່ສໍາຄັນສໍາລັບການ derating circuit breaker. ຕ່ໍາກວ່າລະດັບຄວາມສູງນີ້, ເຄື່ອງຕັດວົງຈອນມາດຕະຖານສ່ວນໃຫຍ່ເຮັດວຽກພາຍໃນຂໍ້ກໍານົດປົກກະຕິຂອງພວກເຂົາໂດຍບໍ່ຈໍາເປັນຕ້ອງມີການປັບຕົວ. ຂ້າງເທິງ 2,000 ແມັດ, derating ລະບົບກາຍເປັນສິ່ງບັງຄັບເພື່ອຮັບປະກັນການດໍາເນີນງານທີ່ປອດໄພ.
| ລະດັບຄວາມສູງ | ການປະຕິບັດທີ່ຕ້ອງການ | ລະດັບຄວາມສ່ຽງ |
|---|---|---|
| 0-1,000m | ການດໍາເນີນງານມາດຕະຖານ, ບໍ່ມີ derating | ປົກກະຕິ |
| 1,000-2,000m | ແນະນໍາໃຫ້ຕິດຕາມກວດກາ, ໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນ | ຕໍ່າ |
| 2,000-3,000m | Derating ຕ້ອງການຕໍ່ຂໍ້ກໍານົດຂອງຜູ້ຜະລິດ | ປານກາງ |
| 3,000-4,000m | ປັດໄຈ derating ທີ່ສໍາຄັນນໍາໃຊ້ | ສູງ |
| ຂ້າງເທິງ 4,000m | ອຸປະກອນພິເສດຫຼື derating ທີ່ສໍາຄັນທີ່ຈໍາເປັນ | ສູງຫຼາຍ |
ຕົວກໍານົດການທີ່ຕ້ອງການ Derating
1. Insulation ແລະຕົວກໍານົດການທີ່ກ່ຽວຂ້ອງກັບແຮງດັນ
ລະດັບແຮງດັນສນວນ (Ui)
ແຮງດັນ insulation ທີ່ໄດ້ຮັບການຈັດອັນດັບຕ້ອງໄດ້ຮັບການປັບຕາມປັດໄຈການແກ້ໄຂລະດັບຄວາມສູງທີ່ລະບຸໂດຍຜູ້ຜະລິດ. ສໍາລັບການຕິດຕັ້ງຂ້າງເທິງ 2,000 ແມັດ, ປັດໄຈການແກ້ໄຂລະດັບຄວາມສູງ Ka ຖືກຄິດໄລ່ໂດຍໃຊ້ສູດ:
Ka = e^[m(H-1000)/8150]
ບ່ອນທີ່:
- H = ລະດັບຄວາມສູງຂອງການຕິດຕັ້ງເປັນແມັດ
- m = exponent ການແກ້ໄຂ (ໂດຍທົ່ວໄປ 1.0 ສໍາລັບຄວາມຖີ່ຂອງພະລັງງານແລະແຮງດັນໄຟຟ້າ impulse)
- e = ຕົວເລກຂອງ Euler (ປະມານ 2.718)
ຕົວຢ່າງ, ຢູ່ທີ່ 3,000 ແມັດທີ່ມີ m=1.0:
Ka = e^[(3000-1000)/8150] = e^0.245 ≈ 1.28
ນີ້ຫມາຍຄວາມວ່າລະດັບ insulation ທີ່ຕ້ອງການຕ້ອງສູງກວ່າຄ່າທີ່ໄດ້ຮັບການຈັດອັນດັບ 28% ເພື່ອຮັກສາການປົກປ້ອງທຽບເທົ່າ.
ລະດັບແຮງດັນໄຟຟ້າຕ້ານທານກັບແຮງດັນ (Uimp)
ການຈັດອັນດັບແຮງດັນໄຟຟ້າ impulse ຟ້າຜ່າແມ່ນມີຄວາມອ່ອນໄຫວໂດຍສະເພາະກັບລະດັບຄວາມສູງ. ຂ້າງເທິງ 2,000 ແມັດ, ບໍ່ວ່າຈະເປັນໄລຍະຫ່າງຂອງການເກັບກູ້ໄຟຟ້າຕ້ອງໄດ້ຮັບການເພີ່ມຂຶ້ນ, ຫຼື Uimp ທີ່ໄດ້ຮັບການຈັດອັນດັບຕ້ອງໄດ້ຮັບການຫຼຸດລົງ. ປັດໄຈການແກ້ໄຂລະດັບຄວາມສູງດຽວກັນນໍາໃຊ້, ແຕ່ການປະຕິບັດຕົວຈິງມັກຈະກ່ຽວຂ້ອງກັບການເລືອກເຄື່ອງຕັດວົງຈອນທີ່ມີການຈັດອັນດັບ BIL (Basic Impulse Level) ທີ່ສູງຂຶ້ນ.
ການເກັບກູ້ໄຟຟ້າ
ການເກັບກູ້ໄຟຟ້າ—ໄລຍະຫ່າງທີ່ສັ້ນທີ່ສຸດໃນອາກາດລະຫວ່າງສອງສ່ວນ conductive—ຕ້ອງໄດ້ຮັບການຄິດໄລ່ໂດຍອີງໃສ່ຕາຕະລາງການເກັບກູ້ພື້ນຖານ 2,000 ແມັດຄູນດ້ວຍຄ່າສໍາປະສິດການແກ້ໄຂລະດັບຄວາມສູງ. ເມື່ອຂໍ້ຈໍາກັດທາງດ້ານຮ່າງກາຍປ້ອງກັນການເພີ່ມໄລຍະຫ່າງການເກັບກູ້, ແຮງດັນໄຟຟ້າປະຕິບັດການຂອງລະບົບຕ້ອງໄດ້ຮັບການຫຼຸດລົງຕາມຄວາມເຫມາະສົມ.
ຄວາມຖີ່ຂອງພະລັງງານທົນທານຕໍ່ແຮງດັນ
ຄວາມສາມາດໃນການທົນທານຕໍ່ແຮງດັນໄຟຟ້າຄວາມຖີ່ຂອງພະລັງງານຫນຶ່ງນາທີຫຼຸດລົງຕາມລະດັບຄວາມສູງແລະຕ້ອງການ derating ຕາມຂໍ້ກໍານົດຂອງຜູ້ຜະລິດ. ຕົວກໍານົດການນີ້ແມ່ນສໍາຄັນສໍາລັບການຮັບປະກັນວ່າເຄື່ອງຕັດວົງຈອນສາມາດທົນທານຕໍ່ overvoltages ຊົ່ວຄາວໂດຍບໍ່ມີຄວາມລົ້ມເຫຼວ.
2. ຄຸນລັກສະນະການປະຕິບັດໃນປະຈຸບັນແລະຄວາມຮ້ອນ
ອັນດັບປັດຈຸບັນ (ໃນ)
ການຈັດອັນດັບປະຈຸບັນຢ່າງຕໍ່ເນື່ອງຂອງເຄື່ອງຕັດວົງຈອນຕ້ອງໄດ້ຮັບການປັບໂດຍໃຊ້ “ເສັ້ນໂຄ້ງ derating ອຸນຫະພູມລະດັບຄວາມສູງ” ທີ່ສະຫນອງໃຫ້ໂດຍຜູ້ຜະລິດ. ເສັ້ນໂຄ້ງເຫຼົ່ານີ້ບັນຊີສໍາລັບປະສິດທິພາບ cooling ຫຼຸດລົງໃນລະດັບຄວາມສູງທີ່ສູງຂຶ້ນ.

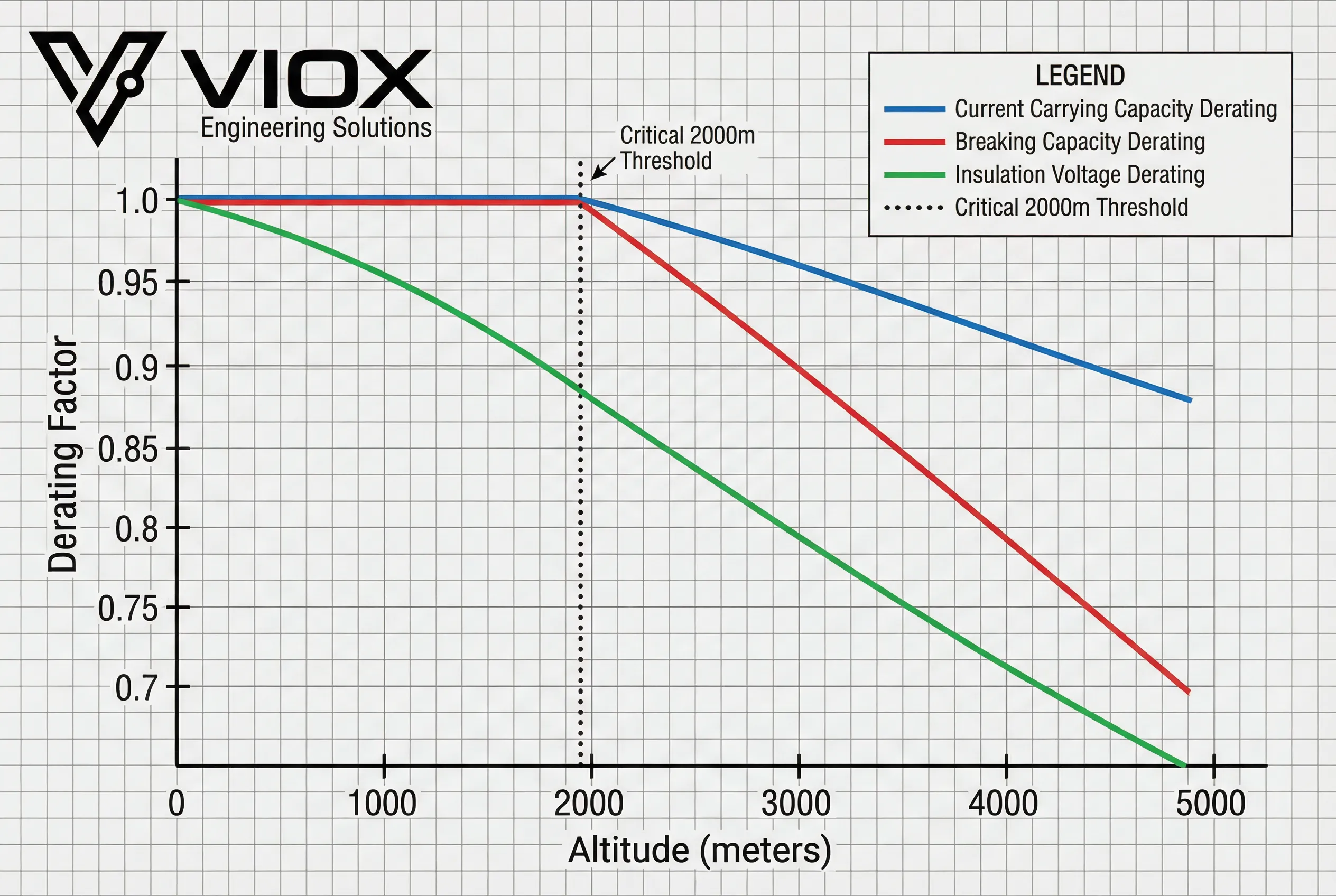

| ລະດັບຄວາມສູງ (ແມັດ) | ປັດໄຈ Derating ປະຈຸບັນ |
|---|---|
| 0-2,000 | 1.00 (ບໍ່ມີ derating) |
| 2,500 | 0.98 |
| 3,000 | 0.96 |
| 3,500 | 0.94 |
| 4,000 | 0.92 |
| 4,500 | 0.90 |
| 5,000 | 0.88 |
ສໍາລັບເຄື່ອງຕັດວົງຈອນທີ່ມີກະແສໄຟຟ້າທີ່ໄດ້ຮັບການຈັດອັນດັບ 100A ໃນລະດັບນ້ໍາທະເລ, ການດໍາເນີນງານຢູ່ທີ່ 4,000 ແມັດຈະຮຽກຮ້ອງໃຫ້ມີການ derating ເປັນປະມານ 92A ສໍາລັບການປະຕິບັດຄວາມຮ້ອນທຽບເທົ່າ.
ການສູນເສຍພະລັງງານແລະການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມ
ຄວາມຫນາແຫນ້ນຂອງອາກາດທີ່ຫຼຸດລົງໃນລະດັບຄວາມສູງຫຼຸດຜ່ອນປະສິດທິພາບ cooling convective, ເຮັດໃຫ້ອຸນຫະພູມສູງຂຶ້ນໃນ enclosures circuit breaker ແລະອົງປະກອບພາຍໃນ. ເຖິງແມ່ນວ່າໃນເວລາທີ່ປະຕິບັດກະແສດຽວກັນ, ເຄື່ອງຕັດວົງຈອນໃນລະດັບຄວາມສູງເຮັດວຽກຢູ່ໃນອຸນຫະພູມທີ່ສູງຂຶ້ນ, ເລັ່ງການແກ່ຂອງວັດສະດຸ insulation ແລະເພີ່ມຄວາມຕ້ານທານການຕິດຕໍ່.
ຂໍ້ມູນການທົດສອບສະແດງໃຫ້ເຫັນວ່າການເພີ່ມຂຶ້ນຂອງອຸນຫະພູມສາມາດເພີ່ມຂຶ້ນ 5-10% ຢູ່ທີ່ 3,000 ແມັດເມື່ອທຽບກັບການດໍາເນີນງານໃນລະດັບນ້ໍາທະເລພາຍໃຕ້ເງື່ອນໄຂການໂຫຼດທີ່ຄ້າຍຄືກັນ. ນີ້ຮຽກຮ້ອງໃຫ້ມີການພິຈາລະນາໃນທັງການເລືອກອຸປະກອນແລະການອອກແບບລະບາຍອາກາດ enclosure.
ເສັ້ນໂຄ້ງການເດີນທາງຄວາມຮ້ອນ
ເຄື່ອງຕັດວົງຈອນຄວາມຮ້ອນ-ແມ່ເຫຼັກໃຊ້ອົງປະກອບ bimetallic ທີ່ຕອບສະຫນອງຕໍ່ຄວາມຮ້ອນທີ່ຜະລິດໂດຍການໄຫຼຂອງກະແສ. ໃນລະດັບຄວາມສູງສູງ, ອົງປະກອບການເດີນທາງເຫຼົ່ານີ້ປະສົບກັບອຸນຫະພູມທີ່ສູງຂຶ້ນເນື່ອງຈາກການ cooling ຫຼຸດລົງ, ເຮັດໃຫ້ເສັ້ນໂຄ້ງລັກສະນະເວລາປະຈຸບັນປ່ຽນໄປທາງຊ້າຍ. ໃນທາງປະຕິບັດ, ນີ້ຫມາຍຄວາມວ່າ breaker ຈະເດີນທາງກ່ອນຫນ້ານີ້ກ່ວາທີ່ລະບຸໄວ້ໂດຍເສັ້ນໂຄ້ງທີ່ໄດ້ຮັບການຈັດອັນດັບຂອງມັນສໍາລັບສະພາບ overcurrent ດຽວກັນ.
ຜົນກະທົບນີ້ຕ້ອງໄດ້ຮັບການພິຈາລະນາໃນລະຫວ່າງການສຶກສາການປະສານງານເພື່ອປ້ອງກັນການເດີນທາງ nuisance ໃນຂະນະທີ່ຮັກສາການປົກປ້ອງທີ່ພຽງພໍ. ຫນ່ວຍງານເດີນທາງເອເລັກໂຕຣນິກແມ່ນມີຄວາມອ່ອນໄຫວຫນ້ອຍຕໍ່ປະກົດການນີ້, ເນື່ອງຈາກວ່າລັກສະນະການເດີນທາງຂອງພວກເຂົາໂດຍທົ່ວໄປບໍ່ໄດ້ຮັບຜົນກະທົບຈາກລະດັບຄວາມສູງ.
3. ຄວາມສາມາດໃນການແຕກຫັກແລະການສ້າງ
ຄວາມສາມາດໃນການແຕກຫັກວົງຈອນສັ້ນ (Icu/Ics)
ຄວາມສາມາດໃນການແຕກຫັກວົງຈອນສັ້ນສຸດທ້າຍທີ່ໄດ້ຮັບການຈັດອັນດັບ (Icu) ແລະຄວາມສາມາດໃນການແຕກຫັກວົງຈອນສັ້ນການບໍລິການທີ່ໄດ້ຮັບການຈັດອັນດັບ (Ics) ແມ່ນໃນບັນດາຕົວກໍານົດການທີ່ໄດ້ຮັບຜົນກະທົບຢ່າງສໍາຄັນທີ່ສຸດໃນລະດັບຄວາມສູງ. ຄວາມຫນາແຫນ້ນຂອງອາກາດທີ່ຫຼຸດລົງເຮັດໃຫ້ຄວາມສາມາດໃນການດັບເພີງ arc, ເຮັດໃຫ້ມັນຍາກສໍາລັບເຄື່ອງຕັດວົງຈອນທີ່ຈະຂັດຂວາງກະແສຄວາມຜິດ.
ປະສິດທິພາບ cooling arc ຫຼຸດລົງຢ່າງຫຼວງຫຼາຍຕາມລະດັບຄວາມສູງ, ຮຽກຮ້ອງໃຫ້ມີການເລືອກເຄື່ອງຕັດວົງຈອນທີ່ມີການຈັດອັນດັບການຂັດຂວາງທີ່ສູງຂຶ້ນກ່ວາທີ່ຈະມີຄວາມຈໍາເປັນໃນລະດັບນ້ໍາທະເລ. ຜູ້ຜະລິດບາງຄົນແນະນໍາໃຫ້ເພີ່ມການຈັດອັນດັບຄວາມສາມາດໃນການແຕກຫັກໂດຍ 10-15% ສໍາລັບການຕິດຕັ້ງຢູ່ທີ່ 3,000 ແມັດ.
| ລະດັບຄວາມສູງ (ແມັດ) | ປັດໄຈຄວາມສາມາດໃນການແຕກຫັກ | ການປະຕິບັດທີ່ແນະນໍາ |
|---|---|---|
| 2,000 | 1.00 | ການຈັດອັນດັບມາດຕະຖານພຽງພໍ |
| 2,500 | 0.95 | ພິຈາລະນາຂອບເຂດ 5% |
| 3,000 | 0.90 | ເລືອກການຈັດອັນດັບທີ່ສູງກວ່າຕໍ່ໄປ |
| 3,500 | 0.85 | ເລືອກລະດັບທີ່ສູງກວ່າຢ່າງຫຼວງຫຼາຍ |
| 4,000 | 0.80 | ແນະນຳໃຫ້ໃຊ້ອຸປະກອນພິເສດ |
ອາຍຸການໃຊ້ງານໄຟຟ້າ ແລະ ໄລຍະການບຳລຸງຮັກສາ
ໄລຍະເວລາ arc ທີ່ຍາວນານໃນລະດັບຄວາມສູງສູງສົ່ງຜົນໃຫ້ເກີດການເຊາະເຈື່ອນຂອງໜ້າສຳຜັດເພີ່ມຂຶ້ນຕໍ່ການເຮັດວຽກ. ເຄື່ອງຕັດວົງຈອນປະສົບກັບການສວມໃສ່ໜ້າສຳຜັດທີ່ເລັ່ງດ່ວນ, ເຊິ່ງຊ່ວຍຫຼຸດຜ່ອນອາຍຸການໃຊ້ງານໄຟຟ້າທີ່ຄາດໄວ້. ພື້ນຜິວສຳຜັດຮັກສາຮອຍແຕກ ແລະ ການໂອນວັດສະດຸທີ່ຮ້າຍແຮງກວ່າເກົ່າ, ເຊິ່ງຮຽກຮ້ອງໃຫ້ມີການກວດກາ ແລະ ບຳລຸງຮັກສາເລື້ອຍໆ.
ຜູ້ຜະລິດໂດຍທົ່ວໄປແນະນຳໃຫ້ຫຼຸດຜ່ອນໄລຍະການບຳລຸງຮັກສາລົງ 20-30% ສຳລັບການຕິດຕັ້ງທີ່ສູງກວ່າ 3,000 ແມັດ. ສິ່ງທີ່ອາດຈະເປັນອາຍຸການໃຊ້ງານໄຟຟ້າ 10,000 ຄັ້ງໃນລະດັບນ້ຳທະເລອາດຈະຫຼຸດລົງເຖິງ 7,000-8,000 ຄັ້ງໃນລະດັບ 3,500 ແມັດພາຍໃຕ້ເງື່ອນໄຂຄວາມຜິດພາດທີ່ທຽບເທົ່າ.
4. ຂໍ້ຄວນພິຈາລະນາໃນການຕັ້ງຄ່າການຕັດວົງຈອນ
ການຕັດວົງຈອນແບບທັນທີທັນໃດດ້ວຍແມ່ເຫຼັກໄຟຟ້າ
ກົນໄກການຕັດວົງຈອນແບບທັນທີທັນໃດດ້ວຍແມ່ເຫຼັກໄຟຟ້າ (ແມ່ເຫຼັກເທົ່ານັ້ນ) ແມ່ນໄດ້ຮັບຜົນກະທົບໜ້ອຍກວ່າໂດຍລະດັບຄວາມສູງເມື່ອທຽບກັບອົງປະກອບຄວາມຮ້ອນ. ອຸປະກອນເຫຼົ່ານີ້ເຮັດວຽກໂດຍອີງໃສ່ແຮງແມ່ເຫຼັກທີ່ສ້າງຂຶ້ນໂດຍກະແສໄຟຟ້າຜິດພາດ, ເຊິ່ງບໍ່ໄດ້ຮັບອິດທິພົນຢ່າງຫຼວງຫຼາຍຈາກຄວາມໜາແໜ້ນຂອງອາກາດ. ຢ່າງໃດກໍຕາມ, ການປັບປ່ຽນເລັກນ້ອຍອາດຈະຍັງມີຄວາມຈຳເປັນໃນລະດັບຄວາມສູງທີ່ສູງກວ່າ 4,000 ແມັດ.
ໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກທີ່ສາມາດປັບໄດ້
ໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກທີ່ທັນສະໄໝທີ່ມີ algorithms ການປ້ອງກັນໂດຍອີງໃສ່ microprocessor ຮັກສາຄວາມຖືກຕ້ອງຂອງພວກເຂົາໃນລະດັບຄວາມສູງທີ່ກວ້າງຂວາງ. ການຕັ້ງຄ່າຂອບເຂດການຕັດວົງຈອນ ແລະ ການຊັກຊ້າເວລາທີ່ຖືກຕັ້ງໂປຣແກຣມເຂົ້າໄປໃນໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກໂດຍທົ່ວໄປແລ້ວບໍ່ຈຳເປັນຕ້ອງມີການປັບປ່ຽນສຳລັບລະດັບຄວາມສູງ, ເຮັດໃຫ້ພວກເຂົາເປັນທີ່ນິຍົມສຳລັບການຕິດຕັ້ງໃນລະດັບສູງ.
ພາລາມິເຕີທີ່ບໍ່ຕ້ອງການການຫຼຸດລະດັບ
ການເຂົ້າໃຈວ່າພາລາມິເຕີໃດທີ່ຍັງບໍ່ໄດ້ຮັບຜົນກະທົບຈາກລະດັບຄວາມສູງແມ່ນມີຄວາມສຳຄັນເທົ່າທຽມກັນສຳລັບການກຳນົດ ແລະ ການນຳໃຊ້ເຄື່ອງຕັດວົງຈອນທີ່ເໝາະສົມ.
ໄລຍະທາງ Creepage
ໄລຍະຫ່າງຂອງການເລືອ—ເສັ້ນທາງທີ່ສັ້ນທີ່ສຸດຕາມພື້ນຜິວຂອງ insulation ລະຫວ່າງພາກສ່ວນທີ່ເປັນຕົວນຳ—ແມ່ນໄດ້ຮັບອິດທິພົນຕົ້ນຕໍຈາກລະດັບມົນລະພິດແທນທີ່ຈະເປັນລະດັບຄວາມສູງ. ພາລາມິເຕີນີ້ຖືກກຳນົດໂດຍການຈັດປະເພດລະດັບມົນລະພິດຕາມມາດຕະຖານ IEC 60664-1 ແລະ ບໍ່ຈຳເປັນຕ້ອງມີການແກ້ໄຂລະດັບຄວາມສູງ. ການປົນເປື້ອນຂອງພື້ນຜິວ, ຄວາມຊຸ່ມຊື່ນ, ແລະ ປັດໃຈສິ່ງແວດລ້ອມຄວບຄຸມຄວາມຕ້ອງການຂອງການເລືອໂດຍບໍ່ຂຶ້ນກັບລະດັບຄວາມສູງ.
ຊີວິດກົນຈັກ
ຄວາມທົນທານທາງກົນຈັກຂອງເຄື່ອງຕັດວົງຈອນ, ສະແດງອອກເປັນຈຳນວນການເຮັດວຽກພາຍໃຕ້ເງື່ອນໄຂທີ່ບໍ່ມີການໂຫຼດ, ໂດຍທົ່ວໄປແລ້ວບໍ່ໄດ້ຮັບຜົນກະທົບຈາກລະດັບຄວາມສູງ. ກົນໄກການເຮັດວຽກ, ພາກສ່ວນສະປິງ, ສະລັກ, ແລະ ອົງປະກອບກົນຈັກອື່ນໆເຮັດວຽກໄດ້ປຽບທຽບກັນໃນລະດັບນ້ຳທະເລ ແລະ ລະດັບຄວາມສູງສູງ. ການຈັດອັນດັບອາຍຸການໃຊ້ງານກົນຈັກມາດຕະຖານ—ມັກຈະເປັນ 10,000 ຫາ 25,000 ຄັ້ງສຳລັບເຄື່ອງຕັດວົງຈອນແບບ molded case—ນຳໃຊ້ໂດຍບໍ່ມີການປັບປ່ຽນ.
ການຕັ້ງຄ່າໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກ
ດັ່ງທີ່ໄດ້ກ່າວມາກ່ອນໜ້ານີ້, ການຕັ້ງຄ່າກະແສໄຟຟ້າ ແລະ ເວລາຂອງໜ່ວຍຕັດວົງຈອນເອເລັກໂຕຣນິກຮັກສາຄ່າທີ່ຖືກປັບທຽບຂອງພວກເຂົາໂດຍບໍ່ຄຳນຶງເຖິງລະດັບຄວາມສູງຂອງການຕິດຕັ້ງ. ອຸປະກອນປ້ອງກັນ solid-state ເຫຼົ່ານີ້ໃຊ້ເຊັນເຊີເອເລັກໂຕຣນິກ ແລະ ການປະມວນຜົນທີ່ບໍ່ມີຜົນກະທົບຕໍ່ການປ່ຽນແປງຄວາມກົດດັນຂອງບັນຍາກາດ. ຄຸນລັກສະນະນີ້ເຮັດໃຫ້ເຄື່ອງຕັດວົງຈອນເອເລັກໂຕຣນິກມີປະໂຫຍດໂດຍສະເພາະສຳລັບການນຳໃຊ້ໃນລະດັບຄວາມສູງສູງ.
ການຈັດອັນດັບອຸປະກອນກະແສໄຟຟ້າທີ່ເຫຼືອ (RCD)
ກະແສໄຟຟ້າປະຕິບັດງານທີ່ເຫຼືອທີ່ຖືກຈັດອັນດັບ (IΔn) ຂອງອຸປະກອນກະແສໄຟຟ້າທີ່ເຫຼືອ ຫຼື ໜ້າທີ່ການປ້ອງກັນຄວາມຜິດພາດຂອງພື້ນດິນບໍ່ຈຳເປັນຕ້ອງມີການຫຼຸດລະດັບຄວາມສູງ. ອຸປະກອນເຫຼົ່ານີ້ກວດພົບຄວາມບໍ່ສົມດຸນຂອງກະແສໄຟຟ້າທີ່ແຕກຕ່າງກັນຜ່ານໝໍ້ແປງກະແສໄຟຟ້າ, ເຊິ່ງເປັນຫຼັກການວັດແທກທີ່ບໍ່ໄດ້ຮັບຜົນກະທົບຈາກຄວາມໜາແໜ້ນຂອງອາກາດ ຫຼື ສະພາບບັນຍາກາດ.
ຕາຕະລາງການຫຼຸດລະດັບຄວາມສູງທີ່ສົມບູນແບບ
| ພາລາມິເຕີ | ສັນຍາລັກ | ຕ້ອງການການຫຼຸດລະດັບ | ປັດໄຈປົກກະຕິທີ່ 3,000 ແມັດ | ປັດໄຈປົກກະຕິທີ່ 4,000 ແມັດ |
|---|---|---|---|---|
| ແຮງດັນໄຟຟ້າສນວນທີ່ຖືກຈັດອັນດັບ | Ui | ແມ່ນແລ້ວ | 1.28 (ຕ້ອງການການເພີ່ມຂຶ້ນ) | 1.42 (ຕ້ອງການການເພີ່ມຂຶ້ນ) |
| ແຮງດັນໄຟຟ້າທົນທານຕໍ່ແຮງກະຕຸ້ນ | Uimp | ແມ່ນແລ້ວ | 1.28 (ຕ້ອງການການເພີ່ມຂຶ້ນ) | 1.42 (ຕ້ອງການການເພີ່ມຂຶ້ນ) |
| ການເກັບກູ້ໄຟຟ້າ | – | ແມ່ນແລ້ວ | 1.28× ເສັ້ນຖານ | 1.42× ເສັ້ນຖານ |
| ຄວາມຖີ່ພະລັງງານທົນທານ | – | ແມ່ນແລ້ວ | ຕໍ່ຜູ້ຜະລິດ | ຕໍ່ຜູ້ຜະລິດ |
| ອັນດັບປັດຈຸບັນ | ໃນ | ແມ່ນແລ້ວ | 0.96 | 0.92 |
| ຂີດຄວາມສາມາດ | Icu/Ics | ແມ່ນແລ້ວ | 0.90 | 0.80 |
| ກະແສໄຟຟ້າທົນທານຕໍ່ເວລາສັ້ນໆ | Icw | ແມ່ນແລ້ວ | 0.90 | 0.80 |
| ຄວາມສາມາດໃນການສ້າງ | Icm | ແມ່ນແລ້ວ | 0.90 | 0.80 |
| ເສັ້ນໂຄ້ງການຕັດວົງຈອນຄວາມຮ້ອນ | – | ແມ່ນແລ້ວ (ປ່ຽນໄປທາງຊ້າຍ) | ປັບຕາມການທົດສອບ | ປັບຕາມການທົດສອບ |
| ການຕັ້ງຄ່າການຕັດວົງຈອນແມ່ເຫຼັກ | Im | ໜ້ອຍທີ່ສຸດ | 0.98-1.00 | 0.95-1.00 |
| ການຕັ້ງຄ່າການຕັດວົງຈອນເອເລັກໂຕຣນິກ | – | ບໍ່ | 1.00 | 1.00 |
| ໄລຍະທາງ Creepage | – | ບໍ່ | 1.00 | 1.00 |
| ຊີວິດກົນຈັກ | – | ບໍ່ | 1.00 | 1.00 |
| ກະແສໄຟຟ້າທີ່ຖືກຈັດອັນດັບ RCD | IΔn | ບໍ່ | 1.00 | 1.00 |
ຄຳແນະນຳການນຳໃຊ້ຕົວຈິງ
ຂໍ້ຄວນພິຈາລະນາໃນການອອກແບບລະບົບ
ເມື່ອອອກແບບລະບົບການແຈກຢາຍໄຟຟ້າສຳລັບການຕິດຕັ້ງໃນລະດັບຄວາມສູງສູງ, ວິສະວະກອນຄວນ:
- ດຳເນີນການສຶກສາການປະສານງານ insulation ຢ່າງລະອຽດ ບັນຊີສຳລັບປັດໄຈການແກ້ໄຂລະດັບຄວາມສູງ
- ກວດສອບຂໍ້ກຳນົດຂອງຜູ້ຜະລິດ ສຳລັບຄວາມສາມາດໃນລະດັບຄວາມສູງ ແລະ ຄຳແນະນຳການຫຼຸດລະດັບ
- ພິຈາລະນາການຈັດອັນດັບ enclosure ສິ່ງແວດລ້ອມ ດ້ວຍການລະບາຍອາກາດທີ່ເພີ່ມຂຶ້ນສຳລັບການຄຸ້ມຄອງຄວາມຮ້ອນ
- ປະຕິບັດການປ້ອງກັນແຮງດັນເກີນ ເນື່ອງຈາກຂອບເຂດ insulation ທີ່ຫຼຸດລົງເພີ່ມຄວາມສ່ຽງຕໍ່ transients
- ວາງແຜນສຳລັບໄລຍະການບຳລຸງຮັກສາທີ່ຫຼຸດລົງ ເພື່ອແກ້ໄຂການສວມໃສ່ໜ້າສຳຜັດທີ່ເລັ່ງດ່ວນ
ເຕັກໂນໂລຊີທາງເລືອກ
ສຳລັບການຕິດຕັ້ງໃນລະດັບຄວາມສູງທີ່ສູງທີ່ສຸດ (ສູງກວ່າ 3,500 ແມັດ), ພິຈາລະນາທາງເລືອກເຫຼົ່ານີ້:
- Gas-insulated switchgear (GIS): SF6 ຫຼື insulation ອາຍແກັສທາງເລືອກໃຫ້ຄຸນສົມບັດ dielectric ທີ່ສອດຄ່ອງໂດຍບໍ່ຄຳນຶງເຖິງຄວາມກົດດັນຂອງອາກາດລ້ອມຮອບ
- Vacuum circuit breakers: ການຂັດຂວາງ arc ເກີດຂຶ້ນໃນສູນຍາກາດ, ກຳຈັດຜົນກະທົບຂອງລະດັບຄວາມສູງຕໍ່ການປະຕິບັດການແຕກຫັກຢ່າງສົມບູນ
- ອຸປະກອນ insulated ແຂງ: ລະບົບ epoxy-cast ຫຼື resin-insulated ໃຫ້ການປະຕິບັດ insulation ທີ່ເປັນເອກະລາດຈາກລະດັບຄວາມສູງ
- ອຸປະກອນຕັດວົງຈອນເອເລັກໂຕຣນິກ: ການປ້ອງກັນໂດຍອີງໃສ່ Microprocessor ກຳຈັດຄວາມອ່ອນໄຫວຂອງລະດັບຄວາມສູງຂອງອົງປະກອບຄວາມຮ້ອນ
ການອອກແບບ Enclosure ແລະ Ventilation
ການຄຸ້ມຄອງອຸນຫະພູມຂອງຕູ້ກາຍເປັນສິ່ງທີ່ສຳຄັນໃນລະດັບຄວາມສູງ. ຍຸດທະສາດການລະບາຍອາກາດທີ່ເພີ່ມຂຶ້ນປະກອບມີ:
- ຄວາມສາມາດຂອງພັດລົມທີ່ເພີ່ມຂຶ້ນເພື່ອຊົດເຊີຍຄວາມໜາແໜ້ນຂອງອາກາດທີ່ຫຼຸດລົງ
- ຊ່ອງເປີດລະບາຍອາກາດທີ່ໃຫຍ່ກວ່າຮັກສາການປ້ອງກັນມົນລະພິດ
- ລະບົບຕິດຕາມກວດກາອຸນຫະພູມ ພ້ອມລະດັບເຕືອນທີ່ປັບຕາມລະດັບຄວາມສູງ
- ການຄຳນວນພາລະຄວາມຮ້ອນ ໂດຍນຳໃຊ້ປັດໄຈຫຼຸດອັດຕາທີ່ແກ້ໄຂຕາມລະດັບຄວາມສູງ
ຖາມເລື້ອຍໆ
ເປັນຫຍັງ circuit breakers ຈຶ່ງຕ້ອງການ altitude derating ເໜືອ 2,000 ແມັດ?
ຢູ່ທີ່ລະດັບຄວາມສູງເກີນ 2,000 ແມັດ, ຄວາມໜາແໜ້ນຂອງອາກາດທີ່ຫຼຸດລົງສົ່ງຜົນກະທົບຕໍ່ຄຸນສົມບັດຂອງ insulation ແລະ ຄວາມເຢັນ. ອາກາດທີ່ບາງກວ່າໃຫ້ insulation ໄຟຟ້າທີ່ມີປະສິດທິພາບໜ້ອຍກວ່າຕາມກົດໝາຍຂອງ Paschen, ເພີ່ມຄວາມສ່ຽງຕໍ່ການເກີດໄຟຟ້າລັດວົງຈອນ. ໃນເວລາດຽວກັນ, ຄວາມໜາແໜ້ນຂອງອາກາດທີ່ຫຼຸດລົງເຮັດໃຫ້ການຖ່າຍເທຄວາມຮ້ອນ convective ຫຼຸດລົງ, ເຮັດໃຫ້ອຸນຫະພູມປະຕິບັດງານສູງຂຶ້ນ. ຜົນກະທົບລວມເຫຼົ່ານີ້ສາມາດນໍາໄປສູ່ຄວາມລົ້ມເຫຼວທີ່ເກີດຂຶ້ນກ່ອນກໍານົດ, ຫຼຸດຜ່ອນຄວາມສາມາດໃນການຕັດວົງຈອນ, ແລະອັນຕະລາຍດ້ານຄວາມປອດໄພ ຖ້າບໍ່ມີການຫຼຸດອັດຕາທີ່ເໝາະສົມ.
ຂ້ອຍຈະຄຳນວນປັດໄຈແກ້ໄຂລະດັບຄວາມສູງສຳລັບການຕິດຕັ້ງຂອງຂ້ອຍໄດ້ແນວໃດ?
ປັດໄຈແກ້ໄຂລະດັບສູງ Ka ແມ່ນຄຳນວນໂດຍໃຊ້ສູດ IEC: Ka = e^[m(H-1000)/8150], ເຊິ່ງ H ແມ່ນລະດັບສູງຂອງການຕິດຕັ້ງຂອງທ່ານເປັນແມັດ ແລະ m ໂດຍທົ່ວໄປແມ່ນ 1.0 ສໍາລັບຕົວກໍານົດແຮງດັນໄຟຟ້າສ່ວນໃຫຍ່. ຕົວຢ່າງ, ຢູ່ທີ່ 3,500 ແມັດ: Ka = e^[(3500-1000)/8150] = e^0.307 ≈ 1.36. ນີ້ຫມາຍຄວາມວ່າລະດັບ insulation ຄວນຈະສູງກວ່າລະດັບມາດຕະຖານ 36%. ຄວນປຶກສາຫາລືກັບເອກະສານຂໍ້ມູນຂອງຜູ້ຜະລິດສະເໝີສໍາລັບເສັ້ນໂຄ້ງ derating ສະເພາະ ແລະຄໍາແນະນໍາ.
ຕົວກໍານົດຂອງເຄື່ອງຕັດວົງຈອນອັນໃດທີ່ຖືກກະທົບຫຼາຍທີ່ສຸດຈາກລະດັບຄວາມສູງ?
ສາມຕົວກໍານົດການທີ່ໄດ້ຮັບຜົນກະທົບຢ່າງສໍາຄັນທີ່ສຸດແມ່ນ: (1) ຄວາມສາມາດໃນການຕັດວົງຈອນສັ້ນ, ເຊິ່ງສາມາດຫຼຸດລົງໄດ້ 20% ຫຼືຫຼາຍກວ່ານັ້ນທີ່ລະດັບຄວາມສູງ 4,000 ແມັດເນື່ອງຈາກການລະບາຍຄວາມຮ້ອນຂອງ arc ຫຼຸດລົງ; (2) ແຮງດັນໄຟຟ້າ insulation ທີ່ຖືກຈັດອັນດັບແລະຄວາມສາມາດໃນການຕ້ານທານກັບແຮງກະຕຸ້ນ, ຕ້ອງການລະດັບທີ່ສູງກວ່າ 25-40% ທີ່ລະດັບຄວາມສູງ 3,000-4,000 ແມັດ; ແລະ (3) ອັດຕາການໄຫຼຂອງກະແສໄຟຟ້າຢ່າງຕໍ່ເນື່ອງ, ໂດຍທົ່ວໄປແລ້ວຕ້ອງການການຫຼຸດອັດຕາ 5-10% ເນື່ອງຈາກປະສິດທິພາບການລະບາຍຄວາມຮ້ອນຫຼຸດລົງ. ຄວາມສາມາດໃນການຕັດວົງຈອນແລະອາຍຸການໃຊ້ງານໄຟຟ້າປະສົບກັບການເສື່ອມໂຊມທີ່ຮ້າຍແຮງທີ່ສຸດ.
ຂ້ອຍສາມາດໃຊ້ເຄື່ອງຕັດວົງຈອນໄຟຟ້າທີ່ມີລະດັບຄວາມສູງມາດຕະຖານຢູ່ທີ່ 2,500 ແມັດໄດ້ບໍ?
ຢູ່ທີ່ 2,500 ແມັດ—ພຽງແຕ່ 500 ແມັດຂ້າງເທິງລະດັບມາດຕະຖານ—circuit breakers ເຂົ້າສູ່ເຂດທີ່ການຫຼຸດອັດຕາແມ່ນແນະນໍາເຖິງແມ່ນວ່າບໍ່ແມ່ນສິ່ງທີ່ບັງຄັບສະເໝີໄປ. ສໍາລັບການປະຕິບັດດ້ານວິສະວະກໍາທີ່ລະມັດລະວັງ, ໃຫ້ໃຊ້ຂອບເຂດຄວາມປອດໄພຢ່າງໜ້ອຍ 2-5% ໃນອັດຕາການໄຫຼຂອງກະແສໄຟຟ້າ ແລະກວດສອບວ່າກະແສໄຟຟ້າຜິດປົກກະຕິທີ່ມີຢູ່ບໍ່ເກີນ 95% ຂອງຄວາມສາມາດໃນການຕັດວົງຈອນທີ່ໄດ້ຮັບການຈັດອັນດັບຂອງ circuit breaker. ສໍາລັບການນໍາໃຊ້ທີ່ສໍາຄັນຫຼືສະພາບການປະຕິບັດງານທີ່ຮ້າຍແຮງ, ໃຫ້ປຶກສາກັບຜູ້ຜະລິດສໍາລັບການຢັ້ງຢືນຄວາມສາມາດສະເພາະຂອງລະດັບຄວາມສູງ.
ເຄື່ອງຕັດວົງຈອນສູນຍາກາດດີກວ່າສໍາລັບການນໍາໃຊ້ໃນລະດັບສູງບໍ?
ແມ່ນແລ້ວ, ເຄື່ອງຕັດວົງຈອນສູນຍາກາດມີຂໍ້ໄດ້ປຽບທີ່ສໍາຄັນສໍາລັບການຕິດຕັ້ງໃນລະດັບສູງ. ເນື່ອງຈາກວ່າການຂັດຂວາງ arc ເກີດຂື້ນໃນສູນຍາກາດແທນທີ່ຈະເປັນອາກາດ, ຄວາມສາມາດໃນການຕັດຂອງພວກມັນຍັງຄົງບໍ່ໄດ້ຮັບຜົນກະທົບຈາກຄວາມກົດດັນຂອງບັນຍາກາດ. ຢ່າງໃດກໍ່ຕາມ, insulation ພາຍນອກ (bushings, terminals) ຍັງຕ້ອງການການແກ້ໄຂລະດັບຄວາມສູງ. ເຄື່ອງຕັດສູນຍາກາດແມ່ນແນະນໍາໂດຍສະເພາະສໍາລັບການຕິດຕັ້ງທີ່ສູງກວ່າ 3,500 ແມັດບ່ອນທີ່ເຄື່ອງຕັດວົງຈອນອາກາດຕ້ອງການ derating ຢ່າງຫຼວງຫຼາຍແລະອາດຈະກາຍເປັນ impractical ຫຼືບໍ່ມີຢູ່ໃນ ratings ທີ່ຕ້ອງການ.
ເຄື່ອງຕັດວົງຈອນໄຟຟ້າແບບເອເລັກໂຕຣນິກຕ້ອງການຫຼຸດລະດັບຕາມລະດັບຄວາມສູງບໍ?
ເຄື່ອງຕັດວົງຈອນໄຟຟ້າແບບເອເລັກໂຕຣນິກຕ້ອງການຫຼຸດອັດຕາສໍາລັບຄວາມສາມາດໃນການນໍາກະແສໄຟຟ້າແລະພາລາມິເຕີ insulation ເທົ່ານັ້ນ, ບໍ່ແມ່ນສໍາລັບການຕັ້ງຄ່າການຕັດວົງຈອນ. ໜ້າທີ່ປ້ອງກັນທີ່ໃຊ້ microprocessor ຮັກສາເກນການຕັດວົງຈອນທີ່ຖືກຕ້ອງໂດຍບໍ່ຄໍານຶງເຖິງລະດັບຄວາມສູງ. ນີ້ເຮັດໃຫ້ພວກມັນດີກວ່າເຄື່ອງຕັດວົງຈອນຄວາມຮ້ອນ-ແມ່ເຫຼັກໃນລະດັບຄວາມສູງທີ່ສູງ, ເນື່ອງຈາກອົງປະກອບຄວາມຮ້ອນສະແດງເສັ້ນໂຄ້ງການຕັດວົງຈອນທີ່ປ່ຽນໄປເນື່ອງຈາກຜົນກະທົບຂອງອຸນຫະພູມທີ່ເກີດຈາກລະດັບຄວາມສູງ. ເຖິງຢ່າງໃດກໍ່ຕາມ, ເສົາໄຟຟ້າຍັງຕ້ອງການຫຼຸດອັດຕາກະແສໄຟຟ້າຕໍ່ຂໍ້ກໍານົດຂອງຜູ້ຜະລິດ.
ສະຫລຸບ
ການຄັດເລືອກແລະການນໍາໃຊ້ circuit breaker ທີ່ເໝາະສົມໃນການຕິດຕັ້ງລະດັບຄວາມສູງສູງຮຽກຮ້ອງໃຫ້ມີຄວາມເອົາໃຈໃສ່ຢ່າງລະມັດລະວັງຕໍ່ຕົວກໍານົດການທີ່ກ່ຽວຂ້ອງກັນຫຼາຍຢ່າງ. ໃນຂະນະທີ່ລະດັບ 2,000 ແມັດໃຫ້ຈຸດແບ່ງແຍກທີ່ຊັດເຈນ, ຜົນກະທົບຂອງລະດັບຄວາມສູງເລີ່ມມີອິດທິພົນຕໍ່ການປະຕິບັດໃນລະດັບຄວາມສູງຕ່ໍາກວ່າແລະກາຍເປັນສິ່ງສໍາຄັນຫຼາຍຂຶ້ນຂ້າງເທິງ 3,000 ແມັດ. ຄວາມເຂົ້າໃຈວ່າຕົວກໍານົດການໃດແດ່ທີ່ຕ້ອງການການຫຼຸດອັດຕາ—ລະດັບ insulation, ອັດຕາການໄຫຼຂອງກະແສໄຟຟ້າ, ແລະຄວາມສາມາດໃນການຕັດວົງຈອນ—ທຽບກັບສິ່ງທີ່ຍັງຄົງທີ່—ໄລຍະຫ່າງ creepage, ອາຍຸການໃຊ້ງານກົນຈັກ, ແລະການຕັ້ງຄ່າ electronic trip—ຊ່ວຍໃຫ້ວິສະວະກອນສາມາດກໍານົດອຸປະກອນທີ່ເໝາະສົມແລະຮັກສາລະບົບປ້ອງກັນໄຟຟ້າທີ່ເຊື່ອຖືໄດ້.
ຂໍກະແຈສູ່ຄວາມສໍາເລັດຂອງການຕິດຕັ້ງໄຟຟ້າໃນລະດັບຄວາມສູງສູງແມ່ນຢູ່ໃນການອອກແບບລະບົບທີ່ສົມບູນແບບທີ່ຄໍານຶງເຖິງຜົນກະທົບຂອງຄວາມໜາແໜ້ນຂອງອາກາດທີ່ຫຼຸດລົງຕໍ່ທັງ insulation ແລະປະສິດທິພາບຄວາມຮ້ອນ. ໂດຍການນໍາໃຊ້ປັດໄຈການແກ້ໄຂທີ່ຜູ້ຜະລິດກໍານົດ, ດໍາເນີນການສຶກສາການປະສານງານ insulation ຢ່າງລະອຽດ, ແລະພິຈາລະນາເຕັກໂນໂລຢີທີ່ກ້າວຫນ້າເຊັ່ນ: vacuum interruption ຫຼື gas-insulated switchgear ສໍາລັບສະພາບທີ່ຮ້າຍແຮງ, ຜູ້ຈັດການສະຖານທີ່ສາມາດຮັບປະກັນການດໍາເນີນງານ circuit breaker ທີ່ປອດໄພແລະເຊື່ອຖືໄດ້ໂດຍບໍ່ຄໍານຶງເຖິງລະດັບຄວາມສູງ.
