Can UKK terminal blocks be used in high-temperature applications above 105°C?

No. UKK terminal blocks utilize PA66 nylon housings rated for maximum 105°C continuous operation. Applications with ambient temperatures exceeding 90°C require ceramic terminal blocks with appropriate temperature ratings. Always apply derating factors when ambient temperatures approach maximum ratings.

What is the typical lifespan of ceramic vs. UKK terminal blocks?

Ceramic terminal blocks in properly specified applications can last 25+ years with minimal degradation. UKK terminal blocks typically provide 15-20 years of reliable service in standard industrial environments. Lifespan depends heavily on environmental conditions, thermal cycling, vibration exposure, and maintenance practices.

Are ceramic terminal blocks more difficult to install than UKK blocks?

Installation complexity differs based on configuration. Ceramic terminal blocks require panel mounting with individual hole drilling, while UKK blocks snap onto standard DIN rail. However, UKK blocks require precise torque application to multiple output terminals, whereas ceramic blocks typically have fewer connection points. Proper installation technique matters more than block type.

Can I mix ceramic and UKK terminal blocks in the same panel?

Yes, mixing terminal block types is acceptable and often optimal. Use ceramic blocks for high-temperature zones or critical high-voltage connections, and UKK blocks for standard-temperature power distribution sections. Ensure proper labeling and documentation of different terminal types for maintenance personnel.

What conductor size ranges do ceramic and UKK terminal blocks accept?

Ceramic terminal blocks typically accommodate 0.5-16 mm² conductors (20-6 AWG) depending on current rating. UKK distribution blocks feature different ratings for input and output terminals—for example, UKK-160A accepts 1×35 mm² input and multiple 6-10 mm² outputs. Always verify conductor compatibility with specific terminal block datasheets.

Do UKK terminal blocks require special DIN rail mounting accessories?

Most UKK blocks rated 80A-250A mount directly on standard 35mm DIN rail (EN 60715). Higher-current models (400A-500A) may require panel mounting due to size and weight. DIN rail mounting selection should verify load capacity and mechanical stability for the specific terminal block model.

ប្លុកស្ថានីយសេរ៉ាមិច ទល់នឹង UKK: មគ្គុទ្ទេសក៍ជ្រើសរើសចរន្តខ្ពស់ | VIOX

Joe
ថ្ងៃទី ៤ ខែមករា ឆ្នាំ ២០២៦
បានធ្វើបច្ចុប្បន្នភាព៖ ថ្ងៃទី ៤ ខែមករា ឆ្នាំ ២០២៦

ការយល់ដឹងអំពីប្លុកស្ថានីយចរន្តខ្ពស់នៅក្នុងកម្មវិធីឧស្សាហកម្ម

បន្ទះអគ្គិសនីឧស្សាហកម្មទាមទារដំណោះស្រាយតភ្ជាប់ដែលអាចទុកចិត្តបាន និងមានដំណើរការខ្ពស់ ដែលមានសមត្ថភាពគ្រប់គ្រងបន្ទុកចរន្តយ៉ាងច្រើន ខណៈពេលដែលរក្សាបាននូវសុវត្ថិភាព និងសុចរិតភាពប្រតិបត្តិការ។ ប្លុកស្ថានីយចរន្តខ្ពស់បម្រើជាចំណុចប្រសព្វដ៏សំខាន់ដែលការចែកចាយថាមពលជួបនឹងវិស្វកម្មភាពជាក់លាក់ — ប៉ុន្តែជម្រើសរវាងប្លុកស្ថានីយសេរ៉ាមិច និង UKK បន្តប្រឈមមុខនឹងវិស្វករលទ្ធកម្ម និងអ្នករចនាអគ្គិសនី។.

ភាពខុសគ្នាមានសារៈសំខាន់។ ប្លុកស្ថានីយដែលបានបញ្ជាក់មិនត្រឹមត្រូវនៅក្នុងបន្ទះគ្រប់គ្រងម៉ូទ័រ 400A អាចនាំឱ្យមានការបរាជ័យនៃការតភ្ជាប់ ការរត់គេចកម្ដៅ ឬការដួលរលំប្រព័ន្ធមហន្តរាយ។ ប្លុកស្ថានីយសេរ៉ាមិចមានភាពល្អប្រសើរនៅក្នុងបរិយាកាសសីតុណ្ហភាពខ្លាំង ខណៈពេលដែល UKK (Universal Klemmblock) ប្លុកចែកចាយថាមពលផ្តល់នូវភាពបត់បែនម៉ូឌុលសម្រាប់សៀគ្វីសាខាស្មុគស្មាញ។ ការយល់ដឹងអំពីភាពខុសគ្នាជាមូលដ្ឋាន លក្ខណៈបច្ចេកទេស និងភាពសមស្របនៃកម្មវិធី ធានាបាននូវការរចនាបន្ទះដ៏ល្អប្រសើរ និងភាពជឿជាក់រយៈពេលវែង។.

មគ្គុទ្ទេសក៍ដ៏ទូលំទូលាយនេះផ្តល់ជូនវិស្វករអគ្គិសនី និងអ្នកឯកទេសលទ្ធកម្មនូវលក្ខណៈវិនិច្ឆ័យជ្រើសរើសដែលជំរុញដោយទិន្នន័យ ការប្រៀបធៀបដំណើរការ និងការយល់ដឹងអំពីកម្មវិធីក្នុងពិភពពិត សម្រាប់ការបញ្ជាក់ប្លុកស្ថានីយចរន្តខ្ពស់នៅក្នុងបន្ទះឧស្សាហកម្ម។.

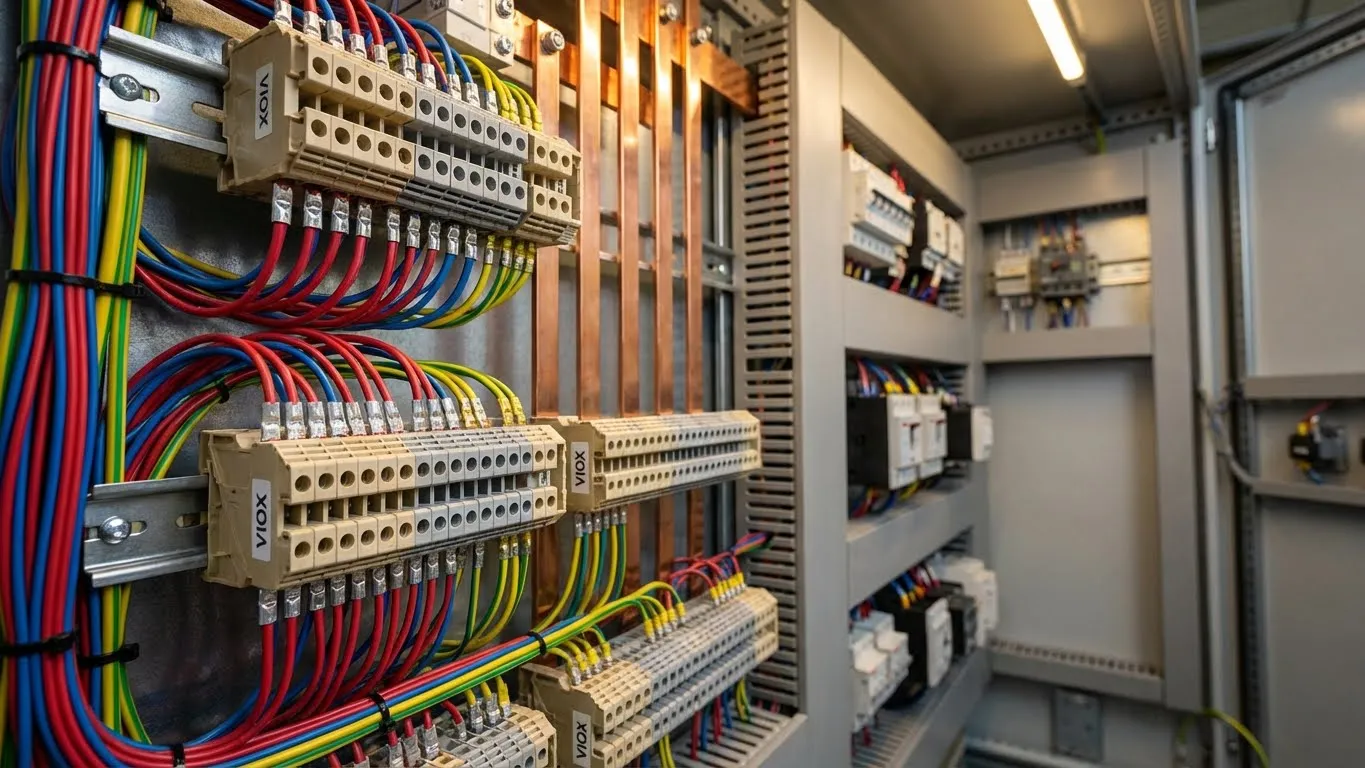

High-current ceramic and UKK terminal blocks installed in industrial control panel with VIOX branding — រូបភាពទី 1: ប្លុកស្ថានីយសេរ៉ាមិច និង UKK ចរន្តខ្ពស់ដែលបានដំឡើងនៅក្នុងបន្ទះគ្រប់គ្រងឧស្សាហកម្ម ដោយរំលេចម៉ាក VIOX និងការតភ្ជាប់ busbar ទង់ដែង។.

តើប្លុកស្ថានីយចរន្តខ្ពស់ជាអ្វី?

ប្លុកស្ថានីយចរន្តខ្ពស់គឺជាឧបករណ៍ភ្ជាប់អគ្គិសនីឯកទេសដែលត្រូវបានរចនាឡើងដើម្បីគ្រប់គ្រងបន្ទុកចរន្តដោយសុវត្ថិភាពលើសពី 20 អំពែរ ជាធម្មតាមានចាប់ពី 30A ដល់ 600A នៅក្នុងកម្មវិធីឧស្សាហកម្ម។ មិនដូចប្លុកស្ថានីយស្តង់ដារដែលត្រូវបានវាយតម្លៃសម្រាប់ 10-15A វ៉ារ្យ៉ង់ចរន្តខ្ពស់រួមបញ្ចូលផ្នែកឆ្លងកាត់ conductor ដែលបានពង្រឹង សម្ភារៈទំនាក់ទំនងល្អជាង និងលក្ខណៈពិសេសនៃការគ្រប់គ្រងកម្ដៅកម្រិតខ្ពស់។.

សមាសធាតុទាំងនេះបម្រើមុខងារចម្បងចំនួនបី៖ ការតភ្ជាប់មេកានិចដែលមានសុវត្ថិភាពនៃ conductors ច្រើន ការញែកអគ្គិសនីរវាងសៀគ្វីដែលនៅជាប់គ្នា និងការបញ្ចេញកំដៅក្រោមប្រតិបត្តិការផ្ទុកខ្ពស់ជាបន្តបន្ទាប់។. ការសាងសង់ប្លុកស្ថានីយ ជាធម្មតាមានលំនៅដ្ឋានអ៊ីសូឡង់ (សេរ៉ាមិច ឬប៉ូលីមែរដែលបានរចនា) busbars conductive (ទង់ដែង ឬលង្ហិន) និងយន្តការតោង (ស្ថានីយវីស ឬតោងនិទាឃរដូវ)។.

ការវាយតម្លៃចរន្តអាស្រ័យលើកត្តាជាច្រើន៖ ផ្នែកឆ្លងកាត់សម្ភារៈ conductor សីតុណ្ហភាពព័ទ្ធជុំវិញ ដង់ស៊ីតេនៃការដំឡើង និងលក្ខខណ្ឌខ្យល់។ ប្លុកស្ថានីយដែលបានវាយតម្លៃ 150A នៅសីតុណ្ហភាពព័ទ្ធជុំវិញ 40°C អាចតម្រូវឱ្យមានការកាត់បន្ថយដល់ 120A នៅសីតុណ្ហភាពព័ទ្ធជុំវិញ 60°C — ការពិចារណាដ៏សំខាន់សម្រាប់បន្ទះគ្រប់គ្រងឡដុតឧស្សាហកម្ម ឬស្រោមខាងក្រៅ។.

ប្លុកស្ថានីយសេរ៉ាមិច៖ លក្ខណៈបច្ចេកទេស និងគុណសម្បត្តិ

លក្ខណៈសម្បត្តិនៃសម្ភារៈ និងដំណើរការសីតុណ្ហភាព

ប្លុកស្ថានីយសេរ៉ាមិច ប្រើប្រាស់តួ porcelain ឬ steatite កម្រិតខ្ពស់ដែលមានសមត្ថភាពទប់ទល់នឹងសីតុណ្ហភាពប្រតិបត្តិការជាបន្តបន្ទាប់ពី -40°C ដល់ 800°C ដែលលើសពីជម្រើសប៉ូលីមែរដែលកំណត់ត្រឹមអតិបរមា 105°C យ៉ាងខ្លាំង។ ភាពធន់ទ្រាំកម្ដៅដ៏អស្ចារ្យនេះបានមកពីរចនាសម្ព័ន្ធគ្រីស្តាល់នៃវត្ថុសេរ៉ាមិច ដែលរក្សាបាននូវស្ថេរភាពវិមាត្រ និងកម្លាំង dielectric នៅសីតុណ្ហភាពដែលអាចរលាយ ឬធ្វើឱ្យខូចលំនៅដ្ឋានផ្លាស្ទិច។.

លក្ខណៈបច្ចេកទេសសំខាន់ៗរួមមាន:

Dielectric កម្លាំង: >15 kV/mm សម្រាប់ steatite កម្រិតខ្ពស់
ចរន្តកំដៅ: 0.5-3.0 W/m·K (មធ្យម ធ្វើឱ្យការបញ្ចេញកំដៅអាចគ្រប់គ្រងបាន)
មេគុណនៃការរីកធំនៃកម្ដៅ: 8-10 × 10⁻⁶/K (ទាប ធានាបាននូវស្ថេរភាពវិមាត្រ)
កម្លាំងមេកានិច: ភាពធន់ទ្រាំខ្ពស់ចំពោះផលប៉ះពាល់ រំញ័រ និងភាពតានតឹងផ្នែកមេកានិច

លក្ខណៈបច្ចេកទេសអគ្គិសនី

ប្លុកស្ថានីយសេរ៉ាមិចជាធម្មតាគាំទ្រការវាយតម្លៃវ៉ុលពី 380V ទៅ 1000V+ និងសមត្ថភាពចរន្តដែលមានចាប់ពី 15A ដល់ 100A ក្នុងមួយប៉ូល អាស្រ័យលើការកំណត់រចនាសម្ព័ន្ធ។ ប៉ារ៉ាម៉ែត្រវាយតម្លៃអគ្គិសនីរួមមាន:

ការបញ្ជាក់	ជួរ	ស្តង់ដារ
វ៉ុលដែលបានវាយតម្លៃ	380V-1000V	IEC ៦០៩៤៧-៧-១
វាយតម្លៃបច្ចុប្បន្ន	15A-100A	UL 1059
សមត្ថភាពទំហំខ្សែ	0.5-16 mm²	–
បង្គោល	1-4	–
វ៉ុលសាកល្បង Dielectric	1000V + 2× វ៉ុលដែលបានវាយតម្លៃ	ការធ្វើតេស្ត 1 នាទី

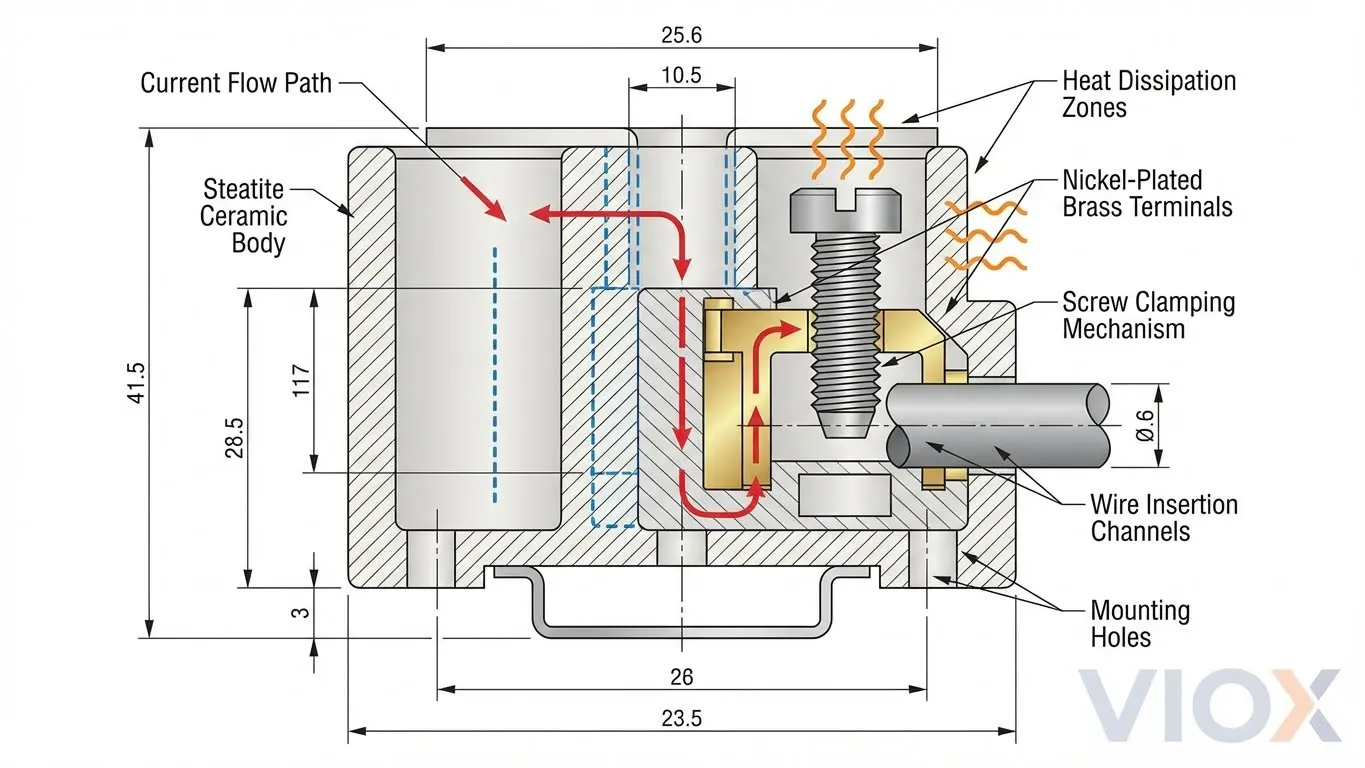

Technical cutaway diagram of ceramic terminal block internal construction with labeled components — រូបភាពទី 2: ទិដ្ឋភាពកាត់បច្ចេកទេសដែលបង្ហាញលម្អិតអំពីការសាងសង់ខាងក្នុង តំបន់បញ្ចេញកំដៅ និងផ្លូវលំហូរចរន្តនៃប្លុកស្ថានីយសេរ៉ាមិច VIOX ។.

កម្មវិធី និងករណីប្រើប្រាស់

ប្លុកស្ថានីយសេរ៉ាមិចមានភាពល្អប្រសើរនៅក្នុងកម្មវិធីសីតុណ្ហភាពខ្ពស់ និងបរិស្ថានដ៏អាក្រក់៖

ឡដុត និងឡឧស្សាហកម្ម: ការតភ្ជាប់ធាតុរក្សាកំដៅដែលដំណើរការនៅ 400-800°C
ប្រព័ន្ធភ្លើងបំភ្លឺដែលមានអាំងតង់ស៊ីតេខ្ពស់: Halogen ឧស្សាហកម្ម និងឧបករណ៍បំភ្លឺឯកទេស
សេរ៉ាមិច និងកញ្ចក់ផលិត: ឧបករណ៍ដែលទទួលរងការប៉ះពាល់កំដៅ
ឧបករណ៍ផលិតថាមពល: ឧបករណ៍វាស់ស្ទង់ត្រួតពិនិត្យដំណើរការសីតុណ្ហភាពខ្ពស់
ការដំឡើងថាមពលពន្លឺព្រះអាទិត្យ: ប្រអប់ប្រសព្វនៅក្នុងអាកាសធាតុសីតុណ្ហភាពព័ទ្ធជុំវិញខ្ពស់

លក្ខណៈវិនិច្ឆ័យជ្រើសរើសសម្រាប់ប្លុកស្ថានីយសេរ៉ាមិចផ្តោតលើតម្រូវការធន់ទ្រាំនឹងសីតុណ្ហភាព។. ការជ្រើសរើសប្លុកស្ថានីយសេរ៉ាមិចត្រឹមត្រូវ ចាប់ផ្តើមដោយការផ្ទៀងផ្ទាត់ថាសីតុណ្ហភាពប្រតិបត្តិការព័ទ្ធជុំវិញ បូកនឹងកំដៅដែលបង្កើតដោយភាពធន់ទ្រាំ conductor នៅតែស្ថិតក្នុងជួរកម្រិតសីតុណ្ហភាពជាមួយនឹងរឹមសុវត្ថិភាពគ្រប់គ្រាន់ (ជាធម្មតា 20-25%)។.

ប្លុកស្ថានីយ UKK៖ ដំណោះស្រាយចែកចាយថាមពលម៉ូឌុល

ស្ថាបត្យកម្មរចនា និងសំណង់

ប្លុកស្ថានីយ UKK (Universal Klemmblock) តំណាងឱ្យវិធីសាស្រ្តវិស្វកម្មខុសគ្នា — ប្លុកចែកចាយថាមពលម៉ូឌុលដែលត្រូវបានរចនាឡើងសម្រាប់កម្មវិធីសាខាចរន្តខ្ពស់នៅក្នុងបន្ទះគ្រប់គ្រងឧស្សាហកម្ម។ ឯកតាដែលអាចម៉ោនលើផ្លូវដែក DIN ទាំងនេះមានស្ថានីយបញ្ចូលចរន្តខ្ពស់តែមួយដែលបែកចេញទៅស្ថានីយទិន្នផលចរន្តទាបច្រើន ដែលអនុញ្ញាតឱ្យមានការចែកចាយថាមពលប្រកបដោយប្រសិទ្ធភាពនៅក្នុងស្រោម។.

លក្ខណៈបច្ចេកទេសសំណង់រួមមាន:

សម្ភារៈប្រអប់: Nylon PA66 ធន់នឹងអណ្តាតភ្លើង (UL 94 V-0 ដែលបានវាយតម្លៃ)
សម្ភារៈ Conductor: ទង់ដែងស្រោបនីកែល ឬ busbars លង្ហិន
ការតោង: វីសដែកស្រោបស័ង្កសី ជាមួយនឹងការវាយតម្លៃកម្លាំងបង្វិលជុំដែលបានបញ្ជាក់ (2.5-6.0 N·m)
ការម៉ោន: ផ្លូវដែក DIN 35mm snap-fit ឬការម៉ោនបន្ទះ (អាស្រ័យលើការវាយតម្លៃចរន្ត)

ការវាយតម្លៃចរន្ត និងការកំណត់រចនាសម្ព័ន្ធ

ប្លុកស្ថានីយ UKK មាននៅក្នុងការវាយតម្លៃចរន្តស្តង់ដារពី 80A ដល់ 500A ជាមួយនឹងការកំណត់រចនាសម្ព័ន្ធទូទៅរួមមាន:

គំរូ	ការវាយតម្លៃបញ្ចូល	ស្ថានីយបញ្ចូល	ស្ថានីយទិន្នផល	វិធីធម្មតា
UKK-80A	80A	1×16 mm²	2×16 mm² + 4×10 mm²	បន្ទះគ្រប់គ្រងម៉ូទ័រតូច
UKK-125A	១២៥ អេ	1×25 mm²	ទិន្នផល 6×10 mm²	បន្ទះចែកចាយមធ្យម
UKK-160A	160A	1×35 mm²	ទិន្នផល 11×6 mm²	សៀគ្វីសាខាស្មុគស្មាញ
UKK-250A	250A	1×95 mm²	ទិន្នផល 6×16 mm²	ការចែកចាយថាមពលខ្ពស់
UKK-400A	400A	1×185 mm²	ការកំណត់រចនាសម្ព័ន្ធទិន្នផលច្រើន	ឧបករណ៍ផ្គត់ផ្គង់មេឧស្សាហកម្ម

ប្លុកទាំងនេះទ្រទ្រង់វ៉ុលដែលបានវាយតម្លៃរហូតដល់ 690V AC/DC ហើយត្រូវបានប្រើប្រាស់យ៉ាងទូលំទូលាយនៅក្នុងប្រព័ន្ធស្វ័យប្រវត្តិកម្មឧស្សាហកម្ម ប្រព័ន្ធគ្រប់គ្រងអគារ និងការដំឡើងថាមពលកកើតឡើងវិញ។.

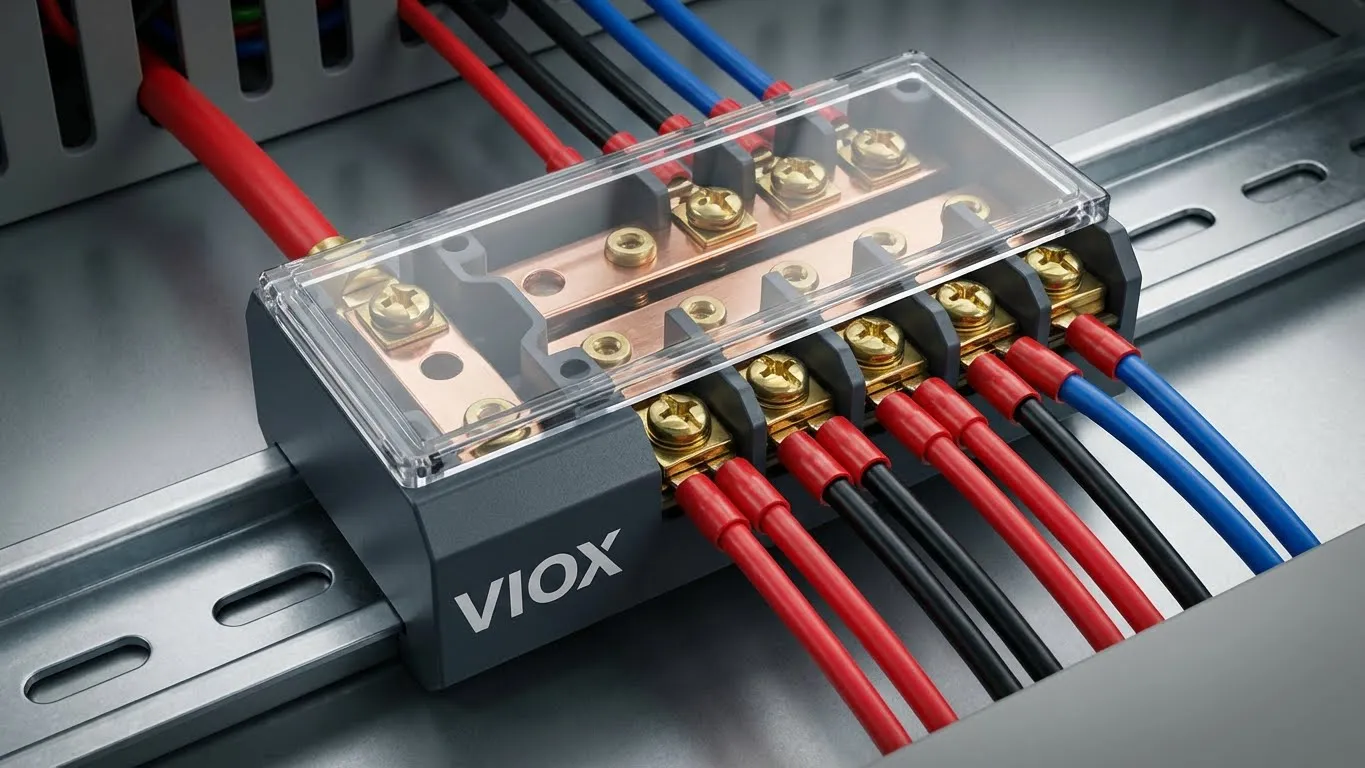

VIOX UKK power distribution terminal block close-up showing 1-in-6-out wiring configuration — រូបភាពទី 3: ការបិទជិតនៃប្លុកចែកចាយថាមពល VIOX UKK ដែលមានការកំណត់រចនាសម្ព័ន្ធ 1-in-6-out ជាមួយនឹងគម្របសុវត្ថិភាពថ្លា។.

គុណសម្បត្តិ និងអត្ថប្រយោជន៍នៃការអនុវត្ត

ប្លុកស្ថានីយ UKK ផ្តល់នូវគុណសម្បត្តិប្រតិបត្តិការជាច្រើន:

ប្រសិទ្ធភាពអវកាស៖ ការបញ្ចូលចំណុចតែមួយកាត់បន្ថយភាពស្មុគស្មាញនៃការខ្សែបន្ទះ
មាត្រដ្ឋានម៉ូឌុល៖ ការបន្ថែមសាខាចែកចាយបានយ៉ាងងាយស្រួលដោយគ្មាន busbars ផ្ទាល់ខ្លួន
សមត្ថភាពត្រួតពិនិត្យមើលឃើញ៖ ម៉ូដែលជាច្រើនមានគម្របថ្លាសម្រាប់ការផ្ទៀងផ្ទាត់ការតភ្ជាប់
ការសន្សំពេលវេលា៖ ការដំឡើងលឿនជាងមុនបើប្រៀបធៀបទៅនឹងការផលិត busbar បែបប្រពៃណី
ការបង្កើនប្រសិទ្ធភាពចំណាយ៖ ការកាត់បន្ថយសម្ភារៈ និងថ្លៃពលកម្មសម្រាប់សៀគ្វីពហុសាខា

កម្មវិធីទូទៅរួមមានទូគ្រប់គ្រងស្វ័យប្រវត្តិកម្ម បន្ទះគ្រប់គ្រងភ្លើងបំភ្លឺ ប្រព័ន្ធចែកចាយ HVAC ប្រអប់បញ្ចូលពន្លឺព្រះអាទិត្យ និងហេដ្ឋារចនាសម្ព័ន្ធសាកថ្មរថយន្តអគ្គិសនី។.

ការវិភាគប្រៀបធៀប: ប្លុកស្ថានីយសេរ៉ាមិចទល់នឹង UKK

ការប្រៀបធៀបដំណើរការបច្ចេកទេស

ប៉ារ៉ាម៉ែត្រ	ប្លុកស្ថានីយសេរ៉ាមិច	ប្លុកស្ថានីយ UKK
សីតុណ្ហភាពប្រតិបត្តិការ	-40°C ដល់ +800°C	-40°C ដល់ +105°C
វ៉ុលណាត់ថ្នាក់	380V-1000V	រហូតដល់ 690V AC/DC
សមត្ថភាពបច្ចុប្បន្ន	15A-100A ក្នុងមួយប៉ូល	80A-500A (ការបញ្ចូលតែមួយ)
ភាពធន់នៃសម្ភារៈ	ល្អឥតខ្ចោះ (ប៉សឺឡែន/ស្តេអាទីត)	ល្អណាស់ (PA66 nylon)
ភាពធន់នឹងកម្ដៅ	ឧត្តម	ល្អ
ភាពធន់នឹងរំញ័រ	ល្អឥតខ្ចោះ	ល្អ
ធន់នឹងសារធាតុគីមី	ល្អឥតខ្ចោះ	ល្អ (ធន់នឹងអណ្តាតភ្លើង)
ប្រភេទនៃការដំឡើង	ម៉ោនបន្ទះ (ជួសជុល)	DIN rail ឬ panel mount
ម៉ូឌុល	ទាប (ចំនួនប៉ូលថេរ)	ខ្ពស់ (ទិន្នផលដែលអាចធ្វើមាត្រដ្ឋានបាន)
តម្លៃ (ទាក់ទង)	Moderate to high	មធ្យម

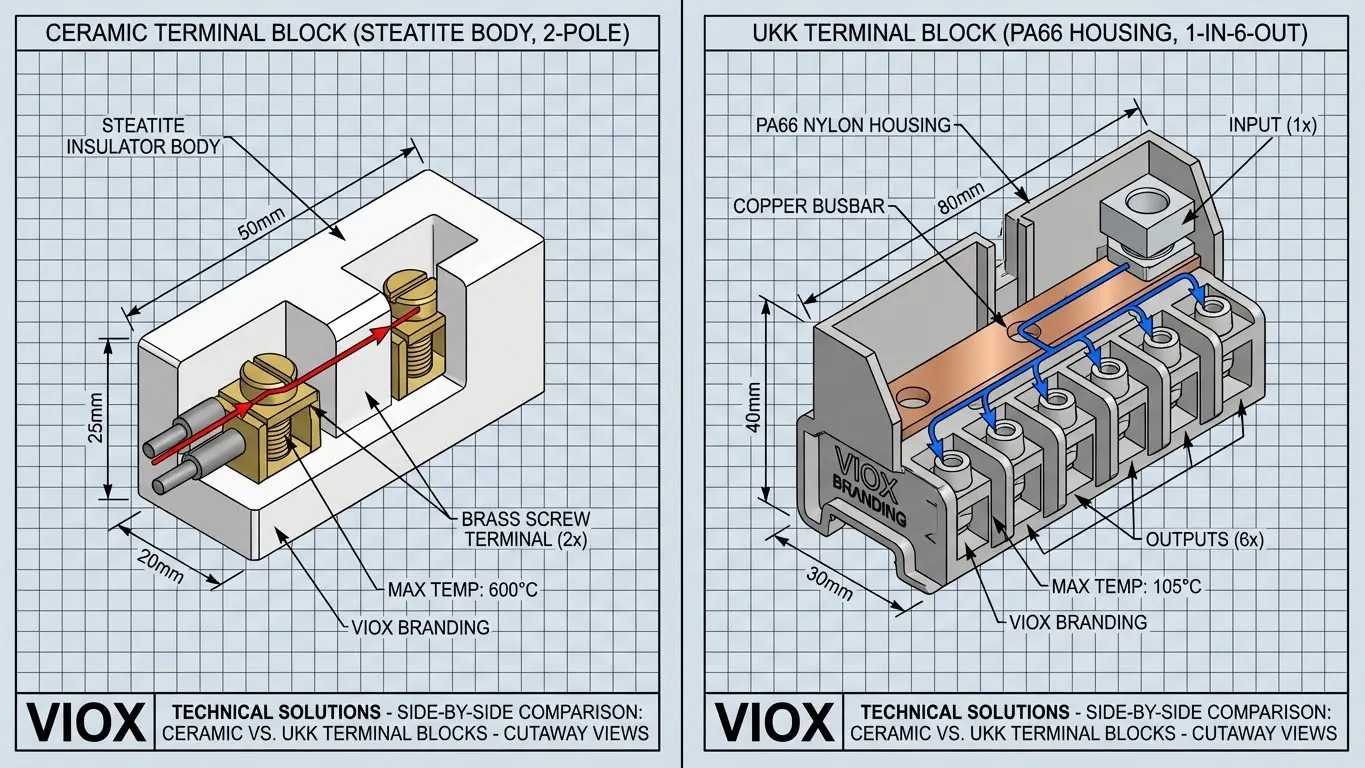

Side-by-side technical comparison diagram of ceramic vs UKK terminal block construction — រូបភាពទី 4: គំនូសតាងប្រៀបធៀបចំហៀងបង្ហាញពីភាពខុសគ្នានៃរចនាសម្ព័ន្ធរវាងសេរ៉ាមិច (តួស្តេអាទីត) និងប្លុកស្ថានីយ UKK (លំនៅដ្ឋាន PA66) ។.

ម៉ាទ្រីសភាពសមស្របនៃកម្មវិធី

កម្មវិធីប្រភេទ	សេរ៉ាមិចត្រូវបានណែនាំ	UKK ត្រូវបានណែនាំ
បរិស្ថានសីតុណ្ហភាពខ្ពស់ (>150°C)	✓✓✓	✗
បន្ទះឧស្សាហកម្មស្តង់ដារ (≤60°C)	✓	✓✓✓
ការចែកចាយថាមពលពហុសាខា	✗	✓✓✓
ប្រព័ន្ធគ្រប់គ្រងឡ/ឡដុត	✓✓✓	✗
ទូគ្រប់គ្រងស្វ័យប្រវត្តិកម្ម	✓	✓✓✓
ប្រអប់បញ្ចូលថាមពលពន្លឺព្រះអាទិត្យ PV	✓✓	✓✓
មជ្ឈមណ្ឌលគ្រប់គ្រងម៉ូទ័រ	✓	✓✓✓
ឯករភជប់ខាងក្រៅ (សីតុណ្ហភាពមធ្យម)	✓	✓✓
ឧបករណ៍កែច្នៃសារធាតុគីមី	✓✓✓	✓

ចំណាំ: ✓✓✓ = ជម្រើសដ៏ល្អបំផុត, ✓✓ = សមរម្យ, ✓ = អាចទទួលយកបានដោយមានការពិចារណា, ✗ = មិនត្រូវបានណែនាំ

ការពិចារណាលើការវិភាគថ្លៃដើម

ថ្លៃដើមសរុបនៃភាពជាម្ចាស់លើសពីតម្លៃទិញដំបូង:

ប្លុកស្ថានីយសេរ៉ាមិច:

ថ្លៃដើមឯកតាខ្ពស់ជាង ($8-30 ក្នុងមួយប្លុកអាស្រ័យលើការវាយតម្លៃ)
ពលកម្មដំឡើងទាបជាង (ការតភ្ជាប់សាមញ្ញជាង)
ប្រេកង់ជំនួសតិចតួចបំផុតនៅក្នុងកម្មវិធីត្រឹមត្រូវ
មិនចាំបាច់មានការកាត់បន្ថយនៅក្នុងបរិស្ថានសីតុណ្ហភាពខ្ពស់នោះទេ
ភាពជឿជាក់ខ្ពស់ជាងនៅក្នុងលក្ខខណ្ឌធ្ងន់ធ្ងរ

ប្លុកស្ថានីយ UKK:

ថ្លៃដើមឯកតាមធ្យម ($15-80 អាស្រ័យលើការវាយតម្លៃបច្ចុប្បន្ន)
ការសន្សំពេលវេលាលើការខ្សែបន្ទះ (ចំណុចបញ្ចូលតែមួយ)
ការកាត់បន្ថយថ្លៃដើមនៃការផលិត busbar ទង់ដែង
ការកាត់បន្ថយថ្លៃដើមសម្ភារៈបន្ទះសរុបសម្រាប់ការចែកចាយស្មុគស្មាញ
ស្តង់ដារសារពើភ័ណ្ឌសម្រាប់គម្រោងជាច្រើន

លក្ខណៈវិនិច្ឆ័យជ្រើសរើសសម្រាប់កម្មវិធីបន្ទះឧស្សាហកម្ម

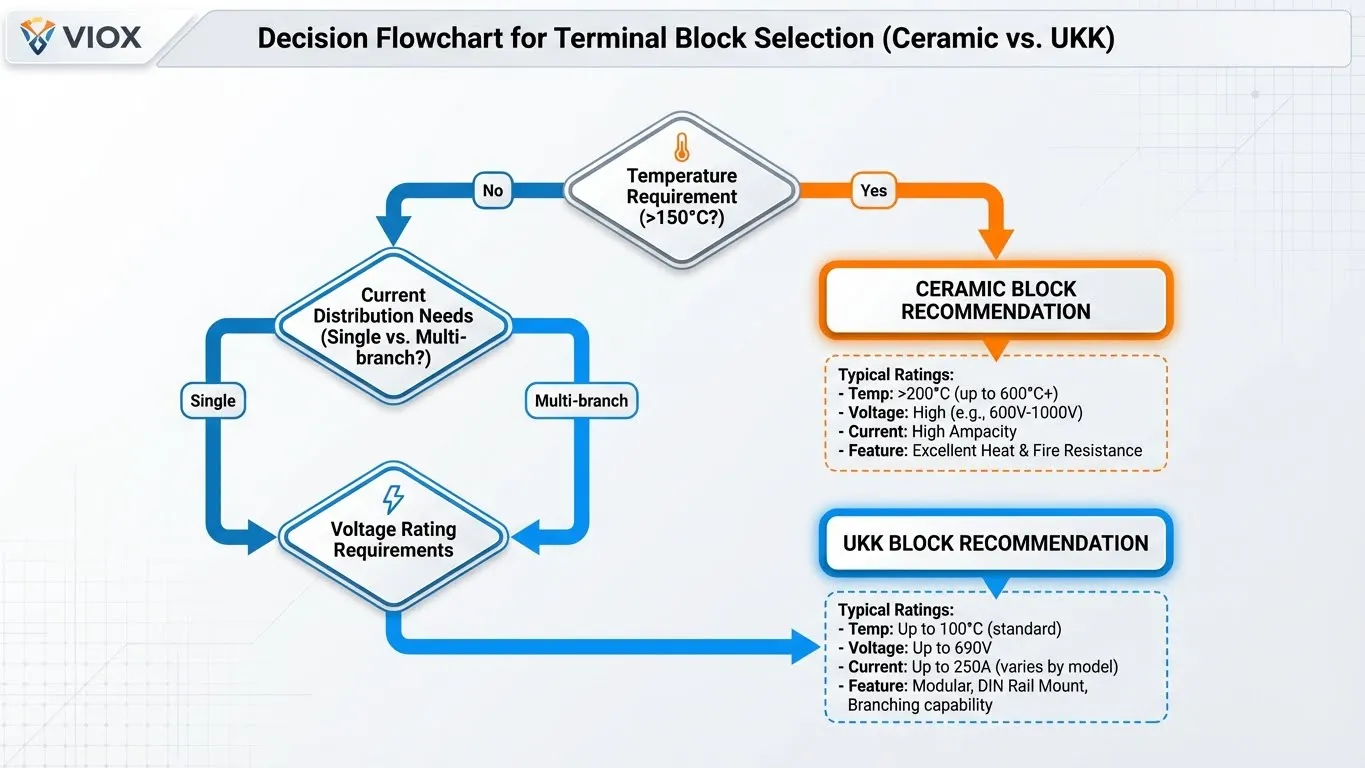

Decision flowchart for ceramic vs UKK terminal block selection in industrial applications — រូបភាពទី 5: គំនូសលំហូរការសម្រេចចិត្តដែលណែនាំដំណើរការជ្រើសរើសរវាងប្លុកសេរ៉ាមិច និង UKK ដោយផ្អែកលើសីតុណ្ហភាព តម្រូវការសាខា និងកម្រិតវ៉ុល។.

ដំណើរការជ្រើសរើសជាជំហាន ៗ

1. កំណត់បរិស្ថានប្រតិបត្តិការ៖
- ជួរសីតុណ្ហភាពព័ទ្ធជុំវិញ
- វត្តមាននៃការប៉ះពាល់សារធាតុគីមី
- លក្ខខណ្ឌរំញ័រ និងឆក់
- សក្តានុពលសំណើម និងខាប់
2. គណនាទាមទារអគ្គិសនី៖
- ចរន្តបន្តអតិបរមា (អនុវត្តរឹមសុវត្ថិភាព 150%)
- វ៉ុលប្រព័ន្ធ (ជ្រើសរើសវ៉ុលដែលបានវាយតម្លៃ ≥ វ៉ុលប្រព័ន្ធ)
- ចំនួនសៀគ្វីដែលត្រូវការការតភ្ជាប់
- ការរំពឹងទុកនៃការចែកចាយចរន្តឆ្លងកាត់សាខា
3. វាយតម្លៃការរឹតត្បិតការដំឡើង៖
- ទំហំផ្ទាំងដែលមាន (ជម្រៅ ទទឹង កម្ពស់)
- ភាពអាចរកបាននៃផ្លូវដែក DIN ទល់នឹងការម៉ោនថេរ
- តម្រូវការចូលដំណើរការសម្រាប់ការថែទាំ
- ការបញ្ជូនខ្សែ និងដែនកំណត់កាំពត់
4. ពិចារណាលើលទ្ធភាពធ្វើមាត្រដ្ឋាននាពេលអនាគត៖
- សក្តានុពលសម្រាប់ការពង្រីកប្រព័ន្ធ
- ស្តង់ដារភាវូបនីយកម្មឆ្លងកាត់ខ្សែផលិតផល
- តម្រូវការសមត្ថភាពស្ថានីយទំនេរ
- ភាពងាយស្រួលនៃការថែទាំ

ឧទាហរណ៍នៃការជ្រើសរើសជាក់ស្តែង

ឧទាហរណ៍ទី 1: ផ្ទាំងបញ្ជាឡដុតឧស្សាហកម្ម

តម្រូវការ: សីតុណ្ហភាពព័ទ្ធជុំវិញ 600°C, ការតភ្ជាប់ធាតុផ្សំកំដៅ 40A, 480V
ការជ្រើសរើស: ប្លុកស្ថានីយសេរ៉ាមិច (ស៊េរី TC-660, 4-ប៉ូល, វាយតម្លៃ 600V/65A)
ហេតុផល: មានតែប្លុកសេរ៉ាមិចប៉ុណ្ណោះដែលទ្រាំទ្រនឹងប្រតិបត្តិការ 600°C បន្ត

ឧទាហរណ៍ទី 2: ទូបញ្ជាស្វ័យប្រវត្តិកម្ម

តម្រូវការ: សីតុណ្ហភាពព័ទ្ធជុំវិញ 45°C, ការផ្គត់ផ្គង់មេ 200A ទៅសៀគ្វីសាខា 8 (20-40A នីមួយៗ), 400V
ការជ្រើសរើស: ប្លុកចែកចាយ UKK-250A (បញ្ចូល 1×95mm², ទិន្នផល 6×16mm² + 2×10mm²)
ហេតុផល: ការចែកចាយម៉ូឌុលកាត់បន្ថយភាពស្មុគស្មាញនៃការខ្សែ និងទំហំផ្ទាំង

ឧទាហរណ៍ទី 3: ប្រអប់បញ្ចូលគ្នាសូឡា

តម្រូវការ: សីតុណ្ហភាពព័ទ្ធជុំវិញកំពូល 65°C, ចរន្តខ្សែ 60A, 1000V DC, ការដំឡើងក្រៅ
ការជ្រើសរើស: ប្លុកស្ថានីយសេរ៉ាមិចសម្រាប់វ៉ុលខ្ពស់ + ការរួមបញ្ចូលគ្នានៃសីតុណ្ហភាព
ហេតុផល: ភាពធន់នឹងកាំរស្មី UV កាន់តែប្រសើរ និងដំណើរការកម្ដៅនៅពេលប៉ះពាល់នឹងពន្លឺព្រះអាទិត្យដោយផ្ទាល់

ការដំឡើង និងការពិចារណាអំពីសុវត្ថិភាព

លក្ខណៈបច្ចេកទេសកម្លាំងបង្វិលជុំ និងការគ្រប់គ្រងខ្សែ

ការដំឡើងត្រឹមត្រូវប៉ះពាល់ដោយផ្ទាល់ដល់ដំណើរការ និងសុវត្ថិភាពរបស់ប្លុកស្ថានីយ។ ប៉ារ៉ាម៉ែត្រដំឡើងសំខាន់ៗរួមមាន៖

តម្លៃកម្លាំងបង្វិលជុំ: ប្លុកសេរ៉ាមិចជាធម្មតាត្រូវការ 1.2-2.0 N·m; ប្លុក UKK ត្រូវការ 2.5-6.0 N·m អាស្រ័យលើកម្រិតចរន្ត
ការរៀបចំខ្សែ: ប្រវែងបន្ទះក្នុងមួយលក្ខណៈបច្ចេកទេសរបស់អ្នកផលិត (ជាធម្មតា 8-12mm)
ការប្រើប្រាស់ Ferrule: ត្រូវបានណែនាំសម្រាប់ conductors ដែលជាប់គាំងនៅក្នុងស្ថានីយវីស
កត្តាកាត់បន្ថយ: អនុវត្ត 0.8% ក្នុងមួយ °C លើសពីសីតុណ្ហភាពព័ទ្ធជុំវិញ 40°C

កុំលើសពីលក្ខណៈបច្ចេកទេសកម្លាំងបង្វិលជុំអតិបរមា—ការរឹតបន្តឹងប្លុកស្ថានីយសេរ៉ាមិចខ្លាំងពេកអាចបំបែកតួប៉សឺឡែន ខណៈពេលដែលការរឹតបន្តឹងស្ថានីយណាមួយតិចពេកបង្កើតការតភ្ជាប់ធន់ទ្រាំខ្ពស់ដែលនាំឱ្យឡើងកំដៅ។.

ការអនុលោមតាមស្តង់ដារ

ធានាថាប្លុកស្ថានីយដែលបានបញ្ជាក់បំពេញតាមស្តង់ដារអន្តរជាតិដែលពាក់ព័ន្ធ៖

IEC ៦០៩៤៧-៧-១: ប្តូរឧបករណ៍ និងឧបករណ៍បញ្ជាវ៉ុលទាប – ប្លុកស្ថានីយ
UL 1059: ប្លុកស្ថានីយសម្រាប់ប្រើប្រាស់ក្នុងឧស្សាហកម្ម
CSA 22.2 លេខ 158៖ ប្លុកស្ថានីយ
ការសម្គាល់ CE: ភាពឆបគ្នានៃអេឡិចត្រូម៉ាញ៉េទិច និងសេចក្តីណែនាំអំពីសុវត្ថិភាព

ការជ្រើសរើសប្លុកស្ថានីយ គួរតែផ្ទៀងផ្ទាត់ជានិច្ចថាសញ្ញាសម្គាល់វិញ្ញាបនបត្រត្រូវគ្នានឹងតំបន់ដំឡើងដែលបានគ្រោងទុក និងតម្រូវការកម្មវិធី។.

ជាញឹកញាប់បានសួរសំណួរ

សំណួរទី 1: តើប្លុកស្ថានីយ UKK អាចប្រើក្នុងកម្មវិធីសីតុណ្ហភាពខ្ពស់លើសពី 105°C ដែរឬទេ?

ប្រអប់ស្ថានីយ UKK ប្រើប្រាស់ស្រោម nylon PA66 ដែលមានកម្រិតប្រតិបត្តិការបន្តរហូតដល់ 105°C ។ កម្មវិធីដែលមានសីតុណ្ហភាពព័ទ្ធជុំវិញលើសពី 90°C តម្រូវឱ្យមានប្រអប់ស្ថានីយសេរ៉ាមិចដែលមានកម្រិតសីតុណ្ហភាពសមស្រប។ ត្រូវអនុវត្តកត្តាកាត់បន្ថយជានិច្ចនៅពេលដែលសីតុណ្ហភាពព័ទ្ធជុំវិញខិតជិតកម្រិតអតិបរមា។.

សំណួរទី 2: តើអាយុកាលធម្មតានៃប្លុកស្ថានីយសេរ៉ាមិចធៀបនឹង UKK គឺជាអ្វី?

ប្លុកស្ថានីយសេរ៉ាមិចនៅក្នុងកម្មវិធីដែលបានបញ្ជាក់ត្រឹមត្រូវអាចប្រើបាន 25+ ឆ្នាំជាមួយនឹងការខ្សោះគុណភាពតិចតួចបំផុត។ ប្លុកស្ថានីយ UKK ជាធម្មតាផ្តល់សេវាកម្មដែលអាចទុកចិត្តបាន 15-20 ឆ្នាំនៅក្នុងបរិយាកាសឧស្សាហកម្មស្តង់ដារ។ អាយុកាលអាស្រ័យយ៉ាងខ្លាំងទៅលើលក្ខខណ្ឌបរិស្ថាន វដ្តកម្ដៅ ការប៉ះពាល់នឹងរំញ័រ និងការអនុវត្តការថែទាំ។.

សំណួរទី 3: តើប្លុកស្ថានីយសេរ៉ាមិចពិបាកដំឡើងជាងប្លុក UKK ដែរឬទេ?

ភាពស្មុគស្មាញនៃការដំឡើងខុសគ្នាដោយផ្អែកលើការកំណត់រចនាសម្ព័ន្ធ។ ប្លុកស្ថានីយសេរ៉ាមិចត្រូវការការម៉ោនផ្ទាំងជាមួយនឹងការខួងរន្ធនីមួយៗ ខណៈពេលដែលប្លុក UKK ខ្ទាស់លើផ្លូវដែក DIN ស្តង់ដារ។ ទោះជាយ៉ាងណាក៏ដោយ ប្លុក UKK តម្រូវឱ្យមានការអនុវត្តកម្លាំងបង្វិលជុំច្បាស់លាស់ទៅស្ថានីយទិន្នផលច្រើន ខណៈពេលដែលប្លុកសេរ៉ាមិចជាធម្មតាមានចំណុចតភ្ជាប់តិចជាង។. បច្ចេកទេសដំឡើងត្រឹមត្រូវ សំខាន់ជាងប្រភេទប្លុក។.

សំណួរទី 4: តើខ្ញុំអាចលាយប្លុកស្ថានីយសេរ៉ាមិច និង UKK នៅក្នុងផ្ទាំងតែមួយបានទេ?

បាទ/ចាស ការលាយបញ្ចូលគ្នានូវប្រភេទ terminal block គឺអាចទទួលយកបាន ហើយជារឿយៗជាជម្រើសដ៏ល្អបំផុត។ ប្រើ ceramic block សម្រាប់តំបន់ដែលមានសីតុណ្ហភាពខ្ពស់ ឬការតភ្ជាប់វ៉ុលខ្ពស់សំខាន់ៗ និង UKK block សម្រាប់ផ្នែកចែកចាយថាមពលសីតុណ្ហភាពស្តង់ដារ។ ត្រូវប្រាកដថាមានការដាក់ស្លាក និងឯកសារត្រឹមត្រូវនៃប្រភេទ terminal ផ្សេងៗគ្នាសម្រាប់បុគ្គលិកថែទាំ។.

សំណួរទី 5: តើប្លុកស្ថានីយសេរ៉ាមិច និង UKK ទទួលយកជួរទំហំ conductor អ្វីខ្លះ?

ប្លុកស្ថានីយសេរ៉ាមិចជាទូទៅអាចផ្ទុក conductors ទំហំ 0.5-16 mm² (20-6 AWG) អាស្រ័យលើកម្រិតវ៉ុល (current rating)។ ប្លុកចែកចាយ UKK មានកម្រិតវ៉ុលខុសៗគ្នាសម្រាប់ស្ថានីយបញ្ចូល និងបញ្ចេញ ឧទាហរណ៍ UKK-160A អាចទទួលយកការបញ្ចូល 1×35 mm² និងទិន្នផល 6-10 mm² ច្រើន។ ត្រូវប្រាកដថាពិនិត្យមើលភាពឆបគ្នារបស់ conductor ជាមួយនឹងសន្លឹកទិន្នន័យប្លុកស្ថានីយជាក់លាក់ជានិច្ច។.

សំណួរទី 6: តើប្លុកស្ថានីយ UKK ត្រូវការគ្រឿងបន្លាស់ម៉ោនផ្លូវដែក DIN ពិសេសដែរឬទេ?

ប្លុក UKK ភាគច្រើនដែលមានកម្រិត 80A-250A ម៉ោនដោយផ្ទាល់នៅលើផ្លូវដែក DIN 35mm ស្តង់ដារ (EN 60715)។ ម៉ូដែលចរន្តខ្ពស់ (400A-500A) អាចត្រូវការការម៉ោនផ្ទាំងដោយសារតែទំហំ និងទម្ងន់។. ការជ្រើសរើសការម៉ោនផ្លូវដែក DIN គួរតែផ្ទៀងផ្ទាត់សមត្ថភាពផ្ទុក និងស្ថេរភាពមេកានិចសម្រាប់ម៉ូដែលប្លុកស្ថានីយជាក់លាក់។.

សេចក្តីសន្និដ្ឋាន: ការជ្រើសរើសប្លុកស្ថានីយល្អបំផុតសម្រាប់ភាពជឿជាក់នៃឧស្សាហកម្ម

ការសម្រេចចិត្តរវាងប្លុកស្ថានីយសេរ៉ាមិចធៀបនឹង UKK អាស្រ័យជាមូលដ្ឋានលើតម្រូវការសីតុណ្ហភាពកម្មវិធី និងស្ថាបត្យកម្មចែកចាយថាមពល។ ប្លុកស្ថានីយសេរ៉ាមិចនៅតែជាជម្រើសដែលមិនសម្របសម្រួលសម្រាប់បរិស្ថានសីតុណ្ហភាពខ្ពស់លើសពី 150°C ដោយផ្តល់នូវស្ថេរភាពកម្ដៅខ្ពស់ លក្ខណៈសម្បត្តិ dielectric ដ៏ល្អឥតខ្ចោះ និងភាពជឿជាក់រាប់ទសវត្សរ៍នៅក្នុងលក្ខខណ្ឌដ៏អាក្រក់។ ប្លុកចែកចាយថាមពល UKK ឆ្នើមនៅក្នុងផ្ទាំងឧស្សាហកម្មស្តង់ដារដែលត្រូវការការចែកចាយថាមពលពហុសាខាប្រកបដោយប្រសិទ្ធភាព ដោយរួមបញ្ចូលគ្នានូវភាពបត់បែនម៉ូឌុលជាមួយនឹងការដំឡើងសាមញ្ញ និងកាត់បន្ថយភាពស្មុគស្មាញនៃផ្ទាំង។.

ការបញ្ជាក់ប្លុកស្ថានីយដោយជោគជ័យតម្រូវឱ្យមានការវាយតម្លៃជាប្រព័ន្ធនៃប៉ារ៉ាម៉ែត្រអគ្គិសនី (វ៉ុល, ចរន្ត, ទំហំខ្សែ), លក្ខខណ្ឌបរិស្ថាន (សីតុណ្ហភាព, ការប៉ះពាល់សារធាតុគីមី, រំញ័រ), ការរឹតបន្តឹងការដំឡើង (ទំហំ, ជម្រើសម៉ោន, ភាពងាយស្រួល) និងតម្លៃសរុបនៃភាពជាម្ចាស់។ ច្បាប់សុវត្ថិភាពចរន្ត 150%, ការអនុវត្តកម្លាំងបង្វិលត្រឹមត្រូវ និងការផ្ទៀងផ្ទាត់ការអនុលោមតាមស្តង់ដារបង្កើតជាគ្រឹះនៃការរចនាបន្ទះឧស្សាហកម្មដែលអាចទុកចិត្តបាន។.

សម្រាប់កម្មវិធីដែលពាក់ព័ន្ធនឹងឡ, ឡដុត ឬវដ្តកម្ដៅខ្លាំង ប្លុកស្ថានីយសេរ៉ាមិចផ្តល់នូវរឹមដំណើរការកម្ដៅចាំបាច់។ សម្រាប់បន្ទះស្វ័យប្រវត្តិកម្ម, មជ្ឈមណ្ឌលគ្រប់គ្រងម៉ូទ័រ និងប្រព័ន្ធចែកចាយថាមពលដែលដំណើរការក្រោម 90°C បរិស្ថាន ប្លុកស្ថានីយ UKK ផ្តល់នូវប្រសិទ្ធភាពដំឡើងខ្ពស់ និងការបង្កើនប្រសិទ្ធភាពទំហំ។.

តើអ្នកត្រៀមខ្លួនរួចរាល់ហើយឬនៅក្នុងការបញ្ជាក់ដំណោះស្រាយប្លុកស្ថានីយដ៏ល្អប្រសើរសម្រាប់គម្រោងបន្ទះឧស្សាហកម្មរបស់អ្នក? សូមទាក់ទងក្រុមបច្ចេកទេសរបស់ VIOX Electric សម្រាប់ការណែនាំជាក់លាក់នៃកម្មវិធី, សន្លឹកទិន្នន័យផលិតផលដែលបានបញ្ជាក់ និងការគាំទ្រការកំណត់រចនាសម្ព័ន្ធតាមបំណង។ ក្រុមអ្នកជំនាញផ្នែកវិស្វកម្មរបស់យើងផ្តល់ជំនួយក្នុងការជ្រើសរើសប្លុកស្ថានីយដ៏ទូលំទូលាយដែលគាំទ្រដោយជំនាញផលិតកម្មជាង 40 ឆ្នាំ និងការអនុលោមតាមស្តង់ដារសកល។. ស្វែងយល់ផលប័ត្រប្លុកស្ថានីយពេញលេញរបស់យើង ឬស្នើសុំការពិគ្រោះយោបល់ផ្នែកបច្ចេកទេសសម្រាប់តម្រូវការកម្មវិធីជាក់លាក់របស់អ្នក។.
