Kontaktor dapat menunjukkan 24 V dan 600 V karena berisi dua rangkaian listrik terpisah. Rangkaian kendali tegangan rendah memberi energi pada kumparan, sedangkan rangkaian utama membuka atau menutup beban melalui kontak daya.
Pada sebagian besar kontaktor, tanda 24 V di samping informasi koil menjelaskan tegangan rangkaian kontrol terukur, Uc, diterapkan di terminal A1 dan A2. Tanda 600 V mungkin menggambarkan tegangan operasional terukur, Ue, or the tegangan insulasi terukur, Ui. Kedua peringkat tersebut tidak dapat dipertukarkan, jadi bacalah simbol dan lembar data model yang tepat sebelum memperlakukan 600 V sebagai tegangan peralihan yang diijinkan.
Kontaktor tidak mengubah 24 V menjadi 600 V dan tidak menyuplai tegangan ke beban. Ia menggunakan gerakan elektromagnetik untuk mengoperasikan kontak di sirkuit lain.

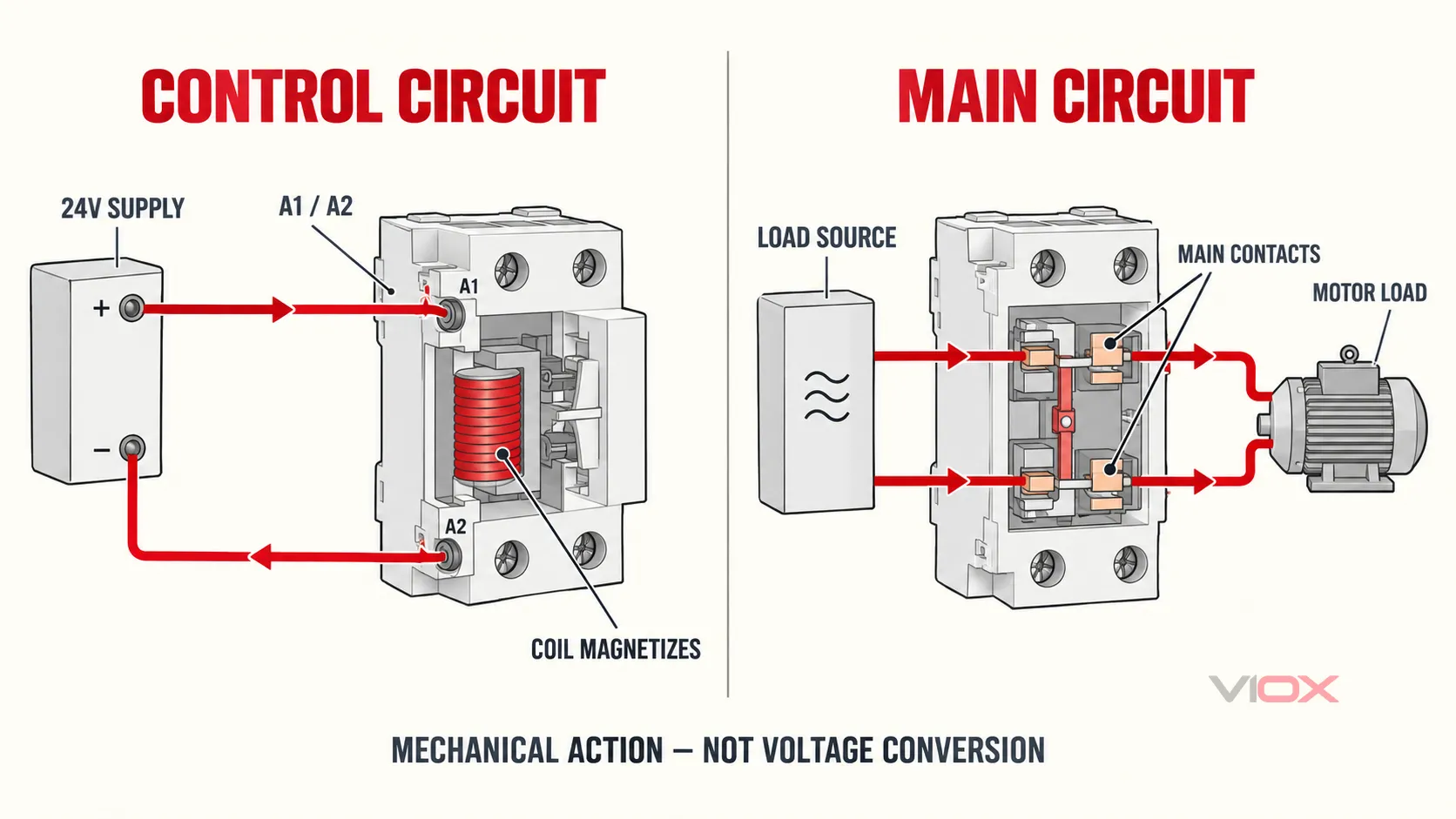

Kontaktor memiliki rangkaian kontrol dan rangkaian utama
The fungsi dasar kontaktor menjadi lebih mudah dipahami jika Anda memperlakukannya sebagai dua bagian yang terkoordinasi:
- Sirkuit kontrol: Perangkat perintah menyuplai koil pada A1 dan A2. Ketika tegangan yang diberikan sesuai untuk kumparan, sistem magnet menggerakkan jangkar.
- Sirkuit utama: Armature mengubah keadaan kontak utama. Kontak tersebut mengalihkan rangkaian beban eksternal melalui terminal seperti L1/L2 dan T1/T2.
Mekanisme magnetik menghubungkan bagian-bagian tersebut secara mekanis. Oleh karena itu, peringkat kelistrikannya bisa berbeda. Output 24 VDC PLC dapat memerintahkan kontaktor yang kontak utamanya mengalihkan pemanas 230 VAC atau rangkaian motor 400 VAC, asalkan kontaktor yang tepat diberi nilai untuk beban, tegangan, arus, dan tugas tersebut.
Pemisahan ini juga berarti bahwa kumparan bertanda 24 VDC dapat melakukannya tidak buktikan bahwa kontak utama cocok untuk beban DC. Kemampuan peralihan kontak suplai koil type and merupakan pemeriksaan terpisah.

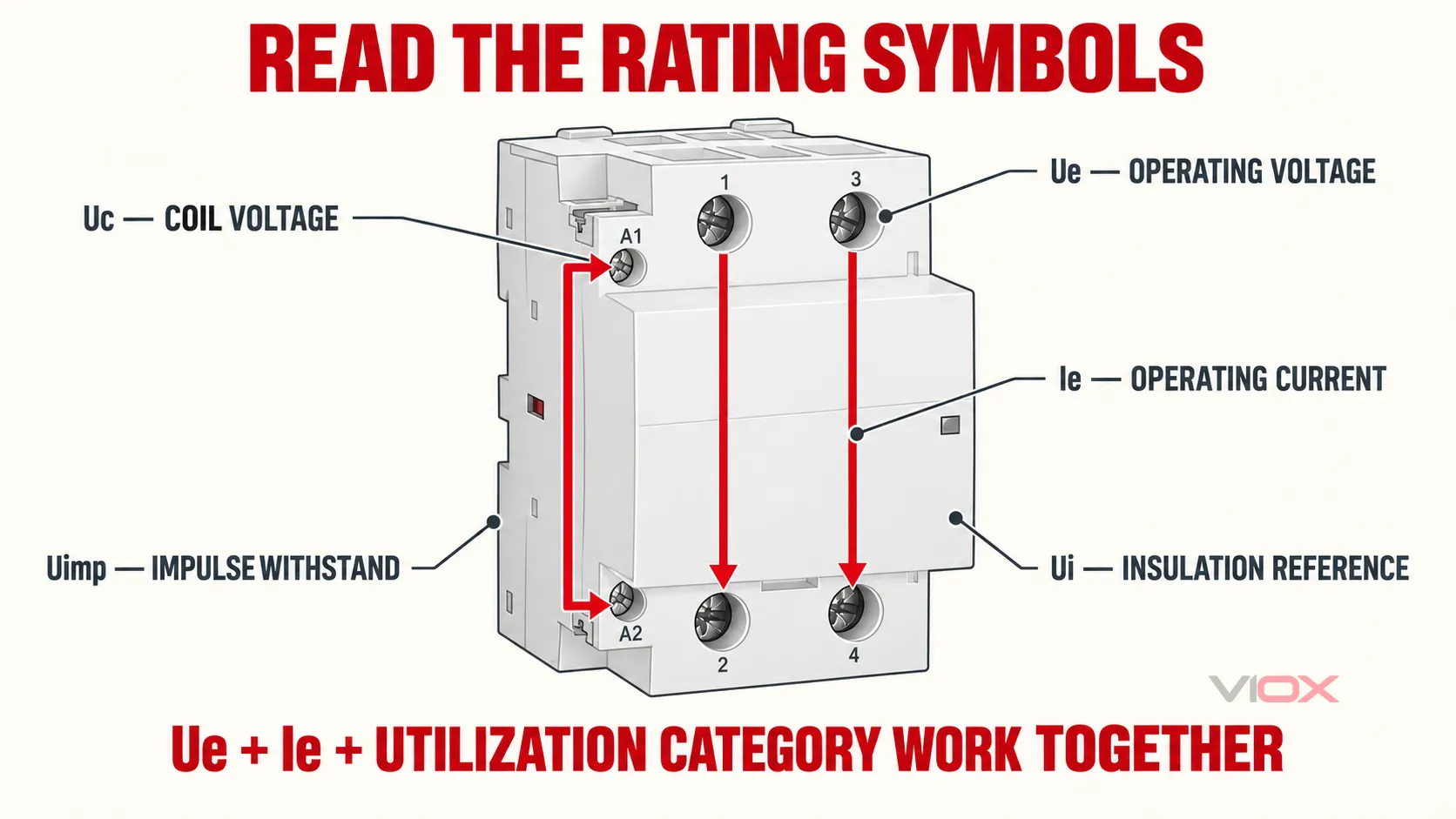

Apa arti Uc, Ue, yaitu, Ui, dan Uimp
Papan nama dan lembar data menggunakan simbol karena nomor tegangan tunggal tidak dapat menggambarkan setiap part of sebuah kontaktor.
| Penandaan | Arti | Apa yang diberitahukannya kepada Anda | Apa yang tidak diberitahukan kepada Anda |
|---|---|---|---|
| Uc | Tegangan rangkaian kontrol terukur | Suplai nominal yang ditujukan untuk kumparan/sirkuit kontrol, biasanya pada A1 dan A2 | Tegangan yang dapat dialihkan oleh kontak utama |
| Ue | Tegangan operasional terukur | Tegangan rangkaian utama yang terkait dengan kondisi pengoperasian yang dinyatakan | Peringkat beban lengkap tanpa Ie dan kategori pemanfaatan |
| Ie | Arus operasional terukur | Arus yang dapat dibawa atau dialihkan oleh perangkat dalam kondisi yang ditentukan | Arus universal untuk setiap jenis tegangan dan beban |
| Ui | Tegangan isolasi terukur | Peringkat referensi untuk koordinasi isolasi dan desain dielektrik | Izin untuk mengganti beban pada tegangan itu |
| Uimp | Tegangan ketahanan impuls terukur | Tingkat impuls tertentu yang dirancang untuk ditahan oleh sistem insulasi | Tegangan operasi atau switching yang terus menerus |
Perbedaan yang paling penting adalah Ue versus Ui. Jika papan nama menunjukkan “Ui 600 V,” itu tidak secara otomatis berarti setiap kombinasi kontak utama dapat beralih 600 V di setiap aplikasi. Temukan tabel operasional yang berpasangan Ue, yaitu kategori pemanfaatan, dan susunan tiang untuk model yang tepat.
Di bawah IEC 60947-4-1, kinerja kontaktor industri dipertimbangkan dengan peringkat dan kondisi pemanfaatan yang ditentukan. Kontaktor untuk rumah tangga dan aplikasi serupa mungkin termasuk dalam cakupan IEC 61095. Standar yang berlaku dan data pabrikan menentukan bagaimana penandaan harus digunakan.
Cara membaca papan nama kontaktor 24 V / 600 V
Gunakan urutan ini daripada membandingkan dua angka terbesar pada perangkat.
1. Temukan tanda kumparan
Carilah Uc, simbol kumparan, atau tegangan yang dicetak di dekat A1 dan A2. Konfirmasikan ketiga bagian spesifikasi koil:
- tegangan nominal, seperti 24 V;
- pasokan AC atau DC;
- frekuensi ketika koil diberi peringkat untuk operasi AC.
Kumparan 24 VAC dan kumparan 24 VDC tidak dapat dipertukarkan secara otomatis. Konstruksi koil, perilaku inrush, komponen penekan, dan rentang tegangan yang diijinkan mungkin berbeda.
2. Identifikasi apa yang diwakili oleh angka tegangan lebih tinggi
Jangan berasumsi bahwa tegangan cetak terbesar adalah Ue. Periksa apakah nomor tersebut diberi label Ue, Ui, atau hanya muncul di blok sertifikasi atau isolasi. Jika label depan disingkat, gunakan part number yang tepat untuk menemukan data teknis pabrikan.
3. Cocokkan kategori arus operasional dan pemanfaatan
Kontak yang sama dapat menerima peringkat Ie yang berbeda untuk pemanas resistif, motor, atau beban lain dengan tegangan putus atau putus yang tinggi. Tinjau yang relevan kategori pemanfaatan kontaktor bersama dengan Ue dan Ie.
4. Konfirmasikan fungsi kutub dan terminal
Periksa jumlah kutub dan apakah setiap kontak normal terbuka atau tertutup normal. Gunakan diagram yang dicetak pada perangkat atau lembar data. Jika label terminal tidak dikenal, lihat panduannya L1, L2, T1, dan T2 pada kontaktor.
5. Periksa kondisi pemasangan
Suhu sekitar, suhu ruangan, frekuensi peralihan, koordinasi dengan perangkat pelindung, ukuran konduktor, dan peraturan setempat dapat mengubah pilihan yang valid. Otoritas terakhir adalah dokumentasi teknis untuk nomor katalog yang tepat.
Tiga contoh peringkat koil dan beban terpisah
kontrol 24 VAC dengan beban 230/240 VAC
In pada sistem kontrol HVAC, transformator dapat menyuplai 24 VAC ke termostat dan koil kontaktor. Ketika termostat memerintahkan pengoperasian, koil menutup kontak di sirkuit 230/240 VAC yang terpisah. Kontaktor tidak menaikkan tegangan; itu hanya mengubah keadaan kontak beban.
Output 24 VDC PLC dengan sirkuit motor 400 VAC
PLC dapat memberi energi pada koil 24 VDC sementara kontak utama mengalihkan rangkaian motor tiga fase. Pemilihan masih bergantung pada tugas motor, arus operasional, kategori pemanfaatan, koordinasi hubung singkat, dan rating 400 VAC yang tepat. Tegangan koil yang cocok saja tidak cukup.
Kontrol dan beban pada tegangan nominal yang sama
Kedua rangkaian tersebut tidak harus menggunakan tegangan yang berbeda. Sebuah kontaktor dapat memiliki kumparan 230 VAC dan mengalihkan beban 230 VAC jika peringkat dan desain kontrolnya mengizinkannya. “Kontrol versus beban” menjelaskan fungsi rangkaian, bukan perbedaan tegangan wajib.

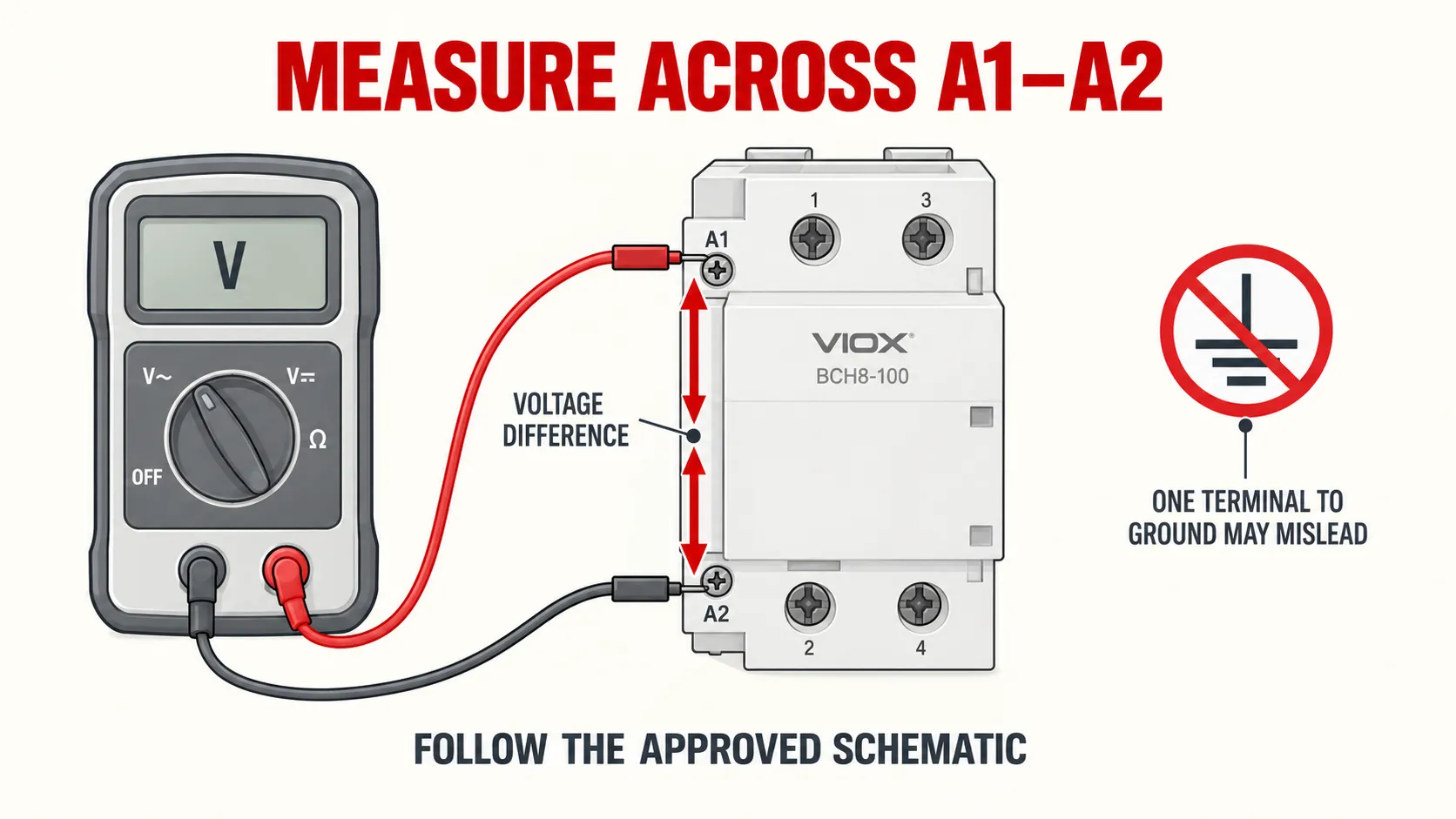

Mengapa Anda mengukur 24 V pada kedua sisi kontaktor?
Pertanyaan ini sering kali muncul karena memperlakukan tegangan sebagai properti dari satu terminal. Tegangan adalah perbedaan antara dua titik pengukuran. Pembacaan yang diambil dari masing-masing terminal koil ke ground tidak sama dengan pembacaan langsung pada A1 dan A2.
In rangkaian kontrol mengambang atau terisolasi, kedua terminal koil mungkin menunjukkan tegangan yang sama relatif terhadap tanah sedangkan tegangan antara A1 dan A2 berbeda. Pengukur impedansi tinggi juga dapat menampilkan tegangan berpasangan atau “hantu” pada konduktor terbuka. Pada kontak utama, pembacaan yang sama dapat terjadi ketika kontak ditutup atau ketika tegangan direferensikan melalui part of lain pada rangkaian yang terhubung.
Titik uji yang bermakna tergantung pada skema dan gejalanya. Untuk perintah kumparan, besaran yang relevan biasanya adalah tegangan melintasi A1 dan A2 dalam kondisi pengoperasian yang diinginkan, dibandingkan dengan lembar data koil. Untuk kontak utama, gunakan diagram sirkuit yang disetujui dan titik referensi garis/beban yang ditentukan.
Jangan memindahkan probe atau membuka selungkup berenergi kecuali Anda memenuhi syarat dan prosedur keselamatan kelistrikan di lokasi mengizinkan pekerjaan tersebut. Jika pengukuran tidak sesuai dengan skema, isolasi sirkuit dan mintalah orang yang berkualifikasi memeriksa sumber kontrol, interlock, jalur netral atau kembali, modul penekan, dan sambungan.
Mengapa pencocokan tegangan hanyalah langkah seleksi pertama
Kontaktor dengan Uc yang benar masih bisa salah untuk bebannya. Verifikasi item berikut bersama-sama:
- Pasokan koil: Uc, AC atau DC, dan frekuensi jika berlaku.
- Tegangan sirkuit utama: Ue untuk sistem pasokan sebenarnya.
- Arus operasional: Yaitu pada Ue dan kategori pemanfaatan.
- Memuat perilaku: resistif, induktif, start motor, penerangan, atau tugas lain yang ditentukan.
- Susunan tiang: jumlah kutub dan konfigurasi NO/NC.
- Tingkat peralihan: operasi dan siklus tugas yang diharapkan.
- Koordinasi: perlindungan hulu dan koordinasi hubung singkat yang dinyatakan oleh pabrikan.
- Lingkungan: suhu kandang, ketinggian, tingkat polusi, dan batas pemasangan.
The VIOX panduan pemilihan kontaktor modular menjelaskan bagaimana pilihan koil, peringkat operasional, dan kategori aplikasi cocok satu sama lain.
Kesalahan interpretasi yang umum
“600 V berarti dapat mengganti beban 600 V apa pun”
Hanya jika 600 V merupakan Ue yang dapat diterapkan dan model tersebut juga memiliki kategori pemanfaatan, susunan tiang, dan rating peralihan AC/DC yang sesuai. Penandaan 600 V Ui saja tidak cukup.
“Kumparan 24 VDC berarti kontaknya untuk DC”
Uc menjelaskan rangkaian kontrol. DC peralihan beban harus didukung secara eksplisit dalam data kontak utama.
“Sebuah kontaktor mengubah tegangan”
Tidak. Sumber kendali menyuplai koil; sumber beban menyuplai beban. Kontaktor menyediakan peralihan terkendali dan pemisahan listrik antara fungsi-fungsi rangkaian tersebut.
“Peringkat amp yang sama berlaku untuk setiap beban”
Yaitu terikat pada kondisi yang dinyatakan. Peringkat beban resistif tidak dapat ditransfer secara otomatis ke start motor atau gangguan DC.
“Pembacaan A1 dan A2 ke ground membuktikan bahwa kumparan diberi energi”
Kumparan merespons tegangan pada kedua terminalnya. Pembacaan individu ke ground dapat menyesatkan, terutama pada sirkuit kontrol terisolasi.
Daftar periksa pemilihan
Sebelum memilih atau mengganti kontaktor, catat:
- nomor katalog lengkap;
- Uc, jenis pasokan, dan frekuensi AC jika berlaku;
- Ue dan Ie untuk kategori pemanfaatan yang dimaksudkan;
- susunan tiang dan NO/NC;
- memuat type and frekuensi peralihan;
- persyaratan lingkungan dan koordinasi yang berlaku.
Kemudian bandingkan nilai tersebut dengan lembar data pabrikan yang sebenarnya. Untuk aplikasi rel DIN, tinjau yang tersedia rangkaian kontaktor modular VIOX dan pilih opsi koil dan peringkat sirkuit utama sebagai persyaratan terpisah.
