Jawaban Singkat: Versi FCP18 Mana yang Harus Anda Pilih?
The VIOX FCP18 adalah relai pemantau tegangan tiga fase DIN-rail yang digunakan untuk mengawasi urutan fase, kehilangan fase, tegangan lebih, tegangan kurang, asimetri tegangan, dan penundaan gangguan tergantung pada kode fungsi yang dipilih.
Gunakan tabel cepat ini sebagai filter pemilihan pertama:
| Persyaratan aplikasi | Versi FCP18 yang direkomendasikan | Mengapa |
|---|---|---|
| Proteksi kehilangan fase dan urutan fase sederhana | FCP18-01 | Proteksi fase dasar dengan penundaan tetap |
| Pemantauan jendela tegangan umum | FCP18-02 | Menambahkan batas tegangan lebih dan tegangan kurang yang dapat disesuaikan |
| Proteksi motor dengan jendela tegangan, asimetri, dan penundaan yang dapat disesuaikan | FCP18-03 | Pemantauan luas dengan asimetri tetap 8% dan penundaan waktu yang dapat disesuaikan |
| Proteksi motor dengan ambang batas asimetri yang dapat disesuaikan | FCP18-04 | Menambahkan pengaturan asimetri 5%-15% yang dapat disesuaikan |
| Aplikasi yang berfokus pada ketidakseimbangan fase | FCP18-05 | Berfokus pada kehilangan fase, urutan fase, dan asimetri yang dapat disesuaikan |
| Panel OEM yang memerlukan pengaturan tetap | FCP18-06 | Tegangan lebih, tegangan kurang, asimetri, dan penundaan tetap untuk komisioning yang lebih sederhana |
Kode fungsi ditentukan oleh pabrik. Sebuah FCP18-03 tidak dapat diubah menjadi FCP18-04 dengan menyesuaikan kenop panel depan. Pilih versi yang benar sebelum memesan.
Apa Itu Relai Pemantau Tegangan Tiga Fase VIOX FCP18?
The FCP18 adalah relai tegangan tiga fase untuk memantau kondisi catu daya dalam sistem kelistrikan tiga fase. Tergantung pada versi yang dipilih, relai ini dapat memantau:
- urutan fase;
- kehilangan fase;
- tegangan lebih;
- tegangan kurang;
- asimetri tegangan tiga fase;
- penundaan respons gangguan.
FCP18 biasanya melakukan tidak sakelar motor atau beban tiga fase secara langsung. Kontak keluarannya digunakan dalam sirkuit kontrol, biasanya dihubungkan ke:
- koil kontaktor;
- input programmable logic controller (PLC);
- sirkuit alarm;
- relai kontrol;
- sirkuit interlock mesin.
Ketika kondisi suplai dapat diterima, kontak keluaran memungkinkan sirkuit kontrol untuk beroperasi. Ketika relai mendeteksi kondisi tegangan yang tidak normal, keluaran berubah status sehingga mesin dapat dihentikan, dicegah untuk menyala, atau diberi sinyal untuk pemeriksaan.
Untuk penjelasan yang lebih luas mengenai kategori produk ini, lihat panduan VIOX untuk relay pemantau tegangan.
Memahami Kode Model FCP18
Model tipikal dapat ditulis sebagai:
FCP18-03-AIni dapat dibaca sebagai:
| Bagian kode | Arti |
|---|---|
| FCP18 | Seri produk |
| 03 | Kombinasi fungsi |
| A | Tegangan suplai dan versi sistem pengabelan |
Kode fungsi tengah adalah item pemilihan yang paling penting. Kode ini menentukan apakah relai hanya mencakup proteksi fase atau juga mencakup pemantauan jendela tegangan, pemantauan asimetri, dan penundaan yang dapat disesuaikan.
Perbandingan Fungsi FCP18-01 hingga FCP18-06
| Kode fungsi | Tegangan Lebih | Tegangan Rendah | Asimetri tegangan | Penundaan waktu | Urutan fase | Kehilangan fase |
|---|---|---|---|---|---|---|
| FCP18-01 | Tidak disertakan | Tidak disertakan | Tidak disertakan | Tetap 5 s | Termasuk | Termasuk |
| FCP18-02 | Dapat disesuaikan 2%-20% | 2%-20% di bawah nominal, dapat disesuaikan | Tidak disertakan | 0,1-30 s dapat disesuaikan | Termasuk | Termasuk |
| FCP18-03 | Dapat disesuaikan 2%-20% | 2%-20% di bawah nominal, dapat disesuaikan | Tetap 8% | 0,1-30 s dapat disesuaikan | Termasuk | Termasuk |
| FCP18-04 | Dapat disesuaikan 2%-20% | 2%-20% di bawah nominal, dapat disesuaikan | 5%-15% dapat disesuaikan | Tetap 5 s | Termasuk | Termasuk |
| FCP18-05 | Tidak disertakan | Tidak disertakan | 5%-15% dapat disesuaikan | 0,1-30 s dapat disesuaikan | Termasuk | Termasuk |
| FCP18-06 | Tetap +15% | Tetap -15% | Tetap 8% | Tetap 5 s | Termasuk | Termasuk |
Keenam versi tersebut mencakup pemantauan urutan fase dan kehilangan fase. Perbedaannya terletak pada seberapa besar batas tegangan, asimetri, dan penyesuaian waktu yang dibutuhkan oleh aplikasi.
Penjelasan Kode Fungsi FCP18
FCP18-01: Proteksi Fase Dasar
The FCP18-01 menyediakan proteksi urutan fase, proteksi kehilangan fase, dan penundaan tetap 5 detik. Ini adalah versi paling sederhana dalam seri tersebut.
Paling cocok untuk:
- panel kontrol motor sederhana;
- pompa dan kipas di mana putaran terbalik harus dicegah;
- sistem di mana tegangan lebih dan tegangan kurang dipantau di tempat lain;
- aplikasi yang memerlukan pengawasan kehilangan fase dan urutan fase yang lugas.
Keterbatasannya jelas: jika ketiga fase ada dan urutannya benar, perangkat ini tidak mengevaluasi secara terpisah apakah tegangannya terlalu tinggi, terlalu rendah, atau tidak seimbang.
FCP18-02: Tegangan Lebih dan Tegangan Kurang yang Dapat Disesuaikan
The FCP18-02 menambahkan pemantauan jendela tegangan. Perangkat ini cocok jika perhatian utamanya adalah apakah tegangan suplai tetap berada dalam batas atas dan bawah yang dapat diterima.
Ini menyediakan:
- ambang batas tegangan lebih yang dapat disesuaikan;
- ambang batas tegangan kurang yang dapat disesuaikan;
- penundaan 0,1-30 s yang dapat disesuaikan;
- pemantauan urutan fase;
- pemantauan kehilangan fase.
Pilih versi ini untuk kabinet kontrol umum, sistem distribusi, dan mesin industri di mana tegangan lebih dan tegangan kurang lebih penting daripada pemantauan asimetri khusus.
FCP18-03: Perlindungan Komprehensif dengan Penundaan yang Dapat Disesuaikan
The FCP18-03 menggabungkan proteksi jendela tegangan, pemantauan asimetri tetap 81%, urutan fase, kehilangan fase, dan penundaan yang dapat disesuaikan.
Paling cocok untuk:
- pompa;
- kipas;
- kompresor;
- panel kontrol motor umum;
- mesin yang memerlukan pemantauan suplai luas dengan waktu respons yang dapat disesuaikan.
Pilih FCP18-03 jika aplikasi memerlukan proteksi komprehensif namun pemasang lebih membutuhkan penyesuaian penundaan daripada penyesuaian asimetri.

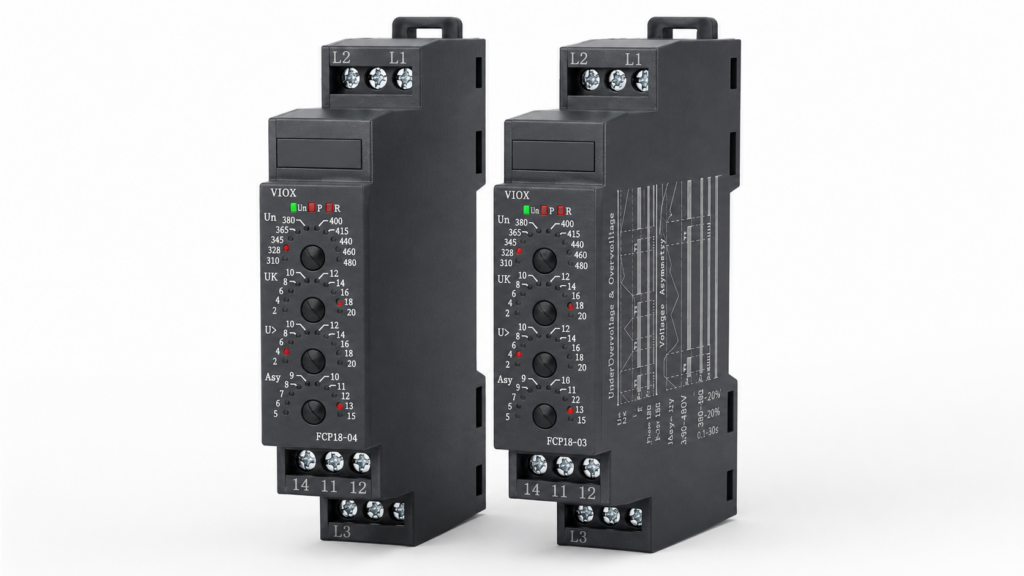

FCP18-04: Proteksi Komprehensif dengan Asimetri yang Dapat Disesuaikan
The FCP18-04 menyediakan tegangan lebih yang dapat disesuaikan, tegangan kurang yang dapat disesuaikan, asimetri 5%-15% yang dapat disesuaikan, urutan fase, kehilangan fase, dan penundaan tetap 5 detik.
Paling cocok untuk:
- sistem motor dengan batas ketidakseimbangan tertentu;
- lokasi dengan masalah ketidakseimbangan tegangan yang diketahui;
- aplikasi di mana keseimbangan suplai lebih penting daripada penyesuaian waktu;
- panel terstandarisasi yang dapat menggunakan penundaan tetap.
Perbedaan utama antara FCP18-03 dan FCP18-04 adalah prioritas penyesuaian:
| Jika aplikasi membutuhkan… | Memilih |
|---|---|
| Penundaan waktu yang dapat disesuaikan | FCP18-03 |
| Ambang batas asimetri yang dapat disesuaikan | FCP18-04 |
FCP18-05: Proteksi Asimetri dan Fase
The FCP18-05 berfokus pada kehilangan fase, urutan fase, asimetri tegangan yang dapat disesuaikan, dan penundaan waktu yang dapat disesuaikan. Perangkat ini tidak menyertakan ambang batas tegangan lebih atau tegangan kurang yang terpisah.
Paling cocok untuk:
- motor yang sensitif terhadap ketidakseimbangan fase;
- sistem di mana variasi level tegangan dapat diterima namun ketidakseimbangan tidak;
- instalasi di mana perangkat lain sudah menangani tegangan lebih dan tegangan kurang;
- aplikasi yang memerlukan sensitivitas dan penundaan ketidakseimbangan yang dapat disesuaikan.
FCP18-06: Versi Komprehensif dengan Pengaturan Tetap
The FCP18-06 menggunakan ambang batas tetap:
| Fungsi | Pengaturan tetap |
|---|---|
| Tegangan Lebih | +15% |
| Tegangan Rendah | -15% |
| Asimetri tegangan | 8% |
| Penundaan waktu | 5 s |
Versi ini berguna untuk panel OEM, mesin bervolume tinggi, dan instalasi di mana penyesuaian lapangan harus diminimalkan. Keunggulannya adalah komisioning yang lebih sederhana. Keterbatasannya adalah ambang batas tidak dapat disetel untuk motor, kondisi suplai, atau persyaratan proses yang berbeda.
Cara Kerja Setiap Fungsi Proteksi
Proteksi Urutan Fasa
Suplai tiga fasa memiliki urutan fasa yang ditentukan, yang umumnya digambarkan sebagai:
L1 → L2 → L3Jika dua fase tertukar selama pemasangan atau pemeliharaan, urutan fase akan terbalik. Untuk motor induksi tiga fase, urutan fase yang terbalik biasanya menyebabkan putaran terbalik.
Hal ini dapat menimbulkan masalah serius pada:
- pompa;
- kipas dan blower;
- konveyor;
- kompresor;
- lift dan kerekan;
- perkakas mesin;
- unit tenaga hidrolik.
FCP18 memeriksa urutan fase yang masuk sebelum mengizinkan peralatan yang dikendalikan untuk beroperasi. Jika urutan fase tidak benar, kontak output akan berubah status dan dapat mencegah kontaktor untuk aktif.
Perlindungan Kehilangan Fasa
Kehilangan fase terjadi ketika salah satu dari tiga fase suplai hilang atau turun secara tidak normal.
Penyebab umumnya meliputi:
- sekering putus;
- konduktor putus;
- terminal longgar;
- kabel rusak;
- kutub pemutus sirkuit rusak;
- kontak kontaktor terbakar;
- kegagalan suplai hulu.
Motor tiga fase dapat terus berputar setelah kehilangan satu fase, terutama jika motor tersebut sudah berputar. Namun, fase yang tersisa dapat membawa arus yang lebih tinggi, menyebabkan panas berlebih yang cepat dan kemungkinan kerusakan pada belitan. Proteksi kehilangan fase membantu menghentikan mesin sebelum gangguan tersebut menjadi kegagalan motor.
Perlindungan Tegangan Lebih
Proteksi tegangan lebih tersedia pada FCP18-02, FCP18-03, FCP18-04dan FCP18-06.
Untuk versi yang dapat disesuaikan, ambang batas tegangan tinggi dapat dipahami sebagai:
Batas tegangan atas: Uhigh = Un × (1 + pengaturan tegangan lebih)Contoh untuk sistem 400 V dengan pengaturan tegangan lebih 10%:
Contoh: Uhigh = 400 V × 1.10 = 440 VJika tegangan yang dipantau tetap berada di atas ambang batas selama waktu tunda yang berlaku, relai akan mengubah status keluarannya.
Tegangan lebih yang berkelanjutan dapat membebani belitan motor, koil kontaktor, transformator kontrol, catu daya, kapasitor, sirkuit penerangan, dan kontrol elektronik. Hal ini berbeda dengan proteksi lonjakan: FCP18 memantau kondisi tegangan frekuensi daya, bukan transien impuls petir atau pensaklaran.
Proteksi Tegangan Kurang
Proteksi tegangan kurang tersedia pada FCP18-02, FCP18-03, FCP18-04dan FCP18-06.
Untuk versi yang dapat disesuaikan, ambang batas tegangan rendah dapat dipahami sebagai:
Batas tegangan bawah: Ulow = Un × (1 − pengaturan tegangan kurang)Contoh untuk sistem 400 V dengan pengaturan tegangan kurang 10%:
Contoh: Ulow = 400 V × 0.90 = 360 VTegangan rendah tidak hanya membuat peralatan menjadi “lebih lemah.” Tergantung pada motor dan beban, hal ini dapat menyebabkan torsi awal berkurang, waktu akselerasi lebih lama, peningkatan arus, panas berlebih, kontaktor bergetar (chatter), pengoperasian tidak stabil, atau pemadaman yang tidak terduga.
Proteksi Asimetri Tegangan
Asimetri tegangan, yang juga disebut ketidakseimbangan tegangan, terjadi ketika tegangan tiga fase tidak sama. Tegangan rata-rata mungkin terlihat dapat diterima, tetapi satu fase masih bisa jauh berbeda dari fase lainnya.
Perhitungan asimetri yang disederhanakan adalah:
Asimetri tegangan (%) = (Umax − Umin) ÷ Uavg × 100%
Tegangan rata-rata: Uavg = (U1 + U2 + U3) ÷ 3Contoh:
U1 = 400 V
U2 = 400 V
U3 = 360 V
Uavg = (400 + 400 + 360) ÷ 3 = 386.7 V
Asimetri = (400 − 360) ÷ 386.7 × 100% = 10.3%Relai dengan ambang batas asimetri tetap 8% akan mendeteksi kondisi ini sebagai tidak normal.
Asimetri tegangan dapat menyebabkan arus fase yang tidak seimbang, arus urutan negatif pada motor, pemanasan tambahan, pulsasi torsi, getaran, efisiensi yang lebih rendah, dan masa pakai isolasi yang lebih pendek. Ketidakseimbangan tegangan yang moderat sekalipun dapat menghasilkan ketidakseimbangan arus yang jauh lebih besar pada motor.
Fungsi Penundaan Waktu
Tidak setiap gangguan tegangan harus menghentikan mesin secara langsung. Penurunan tegangan singkat dapat terjadi selama penyalaan motor, pemberian energi pada transformator, transfer generator, penyaklaran beban besar, atau gangguan jaringan utilitas.
Fungsi penundaan FCP18 membantu membedakan gangguan singkat dari gangguan yang berkelanjutan.
Tergantung pada versinya, penundaannya adalah:
- tetap pada 5 detik;
- dapat disesuaikan dari 0,1 hingga 30 detik.
Penundaan yang lebih singkat memberikan perlindungan yang lebih cepat. Penundaan yang lebih lama mengurangi gangguan perjalanan (nuisance trips) tetapi membiarkan peralatan mengalami kondisi abnormal lebih lama. Penundaan harus cukup lama untuk mengabaikan transien yang dapat diterima dan cukup singkat untuk melindungi beban dari gangguan pasokan yang berkelanjutan.
Versi Tiga-Fasa Tiga-Kawat dan Empat-Kawat
Setelah memilih kode fungsi, pilih sistem pengabelan dan versi tegangan yang benar.
FCP18 tersedia untuk:
- sistem tiga-fasa, tiga-kawat;
- sistem tiga-fasa, empat-kawat.
Dalam sebuah tiga-fasa tiga-kawat aplikasi, relai memantau tegangan antar-fasa pada L1, L2, dan L3. Dalam tiga-fasa empat-kawat aplikasi, relai juga terhubung ke netral dan memantau tegangan fase-ke-netral.
| Kode versi | Jenis sistem | Referensi pemantauan | Opsi tegangan nominal katalog |
|---|---|---|---|
| A | 3-fase 3-kawat | L-L | 173, 190, 198, 208, 220, 230, 240, 250, 260, 275 V |
| B | 3-fase 4-kawat | L-N | 100, 110, 115, 120, 127, 133, 139, 145, 151, 160 V |
| C | 3-fase 3-kawat | L-L | 310, 328, 345, 365, 380, 400, 415, 440, 460, 480 V |
| D | 3-fase 4-kawat | L-N | 180, 190, 200, 210, 220, 232, 240, 255, 266, 277 V |
Selalu sesuaikan versi relai dengan sistem kelistrikan yang sebenarnya. Sistem tiga fase tiga kawat 400 V biasanya dievaluasi sebagai tegangan antar-fasa, sedangkan sistem empat kawat 230/400 V dapat dipantau melalui tegangan fasa-ke-netral tergantung pada versi yang dipilih.
Koneksi Sirkuit Kontrol FCP18 yang Umum
FCP18 menyediakan satu kontak output SPDT, yang umumnya diidentifikasi sebagai:
| Terminal | Arti |
|---|---|
| 11 | Umum |
| 12 | Biasanya ditutup |
| 14 | Biasanya terbuka |
Sirkuit kontrol yang umum menggunakan kontak output FCP18 secara seri dengan koil kontaktor atau mengirimkan output ke input PLC. Ketika kondisi suplai normal, mesin dapat beroperasi. Ketika gangguan tegangan terdeteksi, relai mengubah status kontak dan sirkuit kontrol dapat memutus kontaktor atau menghasilkan alarm.
Kontak output FCP18 ditujukan untuk penggunaan kontrol. Kontak ini tidak boleh diperlakukan sebagai perangkat sakelar utama untuk motor berdaya tinggi. Gunakan kontaktor, starter, atau perangkat sakelar lain dengan rating yang tepat untuk memutuskan beban.
Poin penting Pemeriksaan Spesifikasi Katalog
Sebelum spesifikasi akhir, konfirmasikan lembar data yang tepat untuk versi yang dipesan. Data katalog FCP18 mencakup poin-poin pemilihan praktis berikut:
| Barang | Petunjuk katalog |
|---|---|
| Pemasangan | Pemasangan rel DIN, gaya EN/IEC 60715 |
| Kontak keluaran | 1 kontak kontrol SPDT |
| Indikasi status | Indikasi LED status daya dan relai |
| Frekuensi suplai | 45-60 Hz |
| Pengaturan waktu | Tetap atau 0,1-30 s tergantung pada kode fungsi |
| Arah proteksi selungkup | Perangkat kelas IP20 untuk pemasangan panel |
| Penggunaan umum | Pemantauan panel kontrol, bukan sakelar daya motor langsung |
Apa yang tidak digantikan oleh FCP18
Relai tegangan tiga fase adalah satu lapisan dari sistem proteksi lengkap. Ini tidak menggantikan:
| Perangkat | Mengapa ini masih diperlukan |
|---|---|
| Pemutus sirkuit atau sekering | Proteksi hubung singkat dan arus lebih |
| Relai beban lebih termal | Proteksi beban lebih dan panas motor |
| Perangkat arus sisa | Perlindungan kebocoran arus tanah |
| Surge protective device | Proteksi transien petir dan pensaklaran |
| Relai proteksi motor tingkat lanjut | Arus, suhu, stall, jam, atau diagnostik tingkat lanjut |
Untuk sirkuit motor, FCP18 harus dikoordinasikan dengan perangkat arus lebih, kontaktor, relai beban lebih, dan logika kontrol. Untuk perbedaan antara proteksi arus lebih dan pengawasan tegangan, lihat panduan VIOX mengenai MCB vs proteksi motor relai pemantau tegangan.
Daftar Periksa Pemilihan Sebelum Memesan
Sebelum memilih model FCP18, pastikan:
| Item pemilihan | Apa yang harus diperiksa |
|---|---|
| Kode fungsi | FCP18-01 hingga FCP18-06 |
| Sistem pengabelan | 3-fasa 3-kawat atau 3-fasa 4-kawat |
| Tegangan nominal | Sesuaikan versi tegangan L-L atau L-N |
| Gangguan yang diperlukan | Kehilangan fasa, urutan fasa, tegangan lebih, tegangan kurang, asimetri |
| Penyesuaian ambang batas | Pengaturan tetap atau dapat disesuaikan |
| Persyaratan penundaan | Tetap 5 s atau dapat disesuaikan 0,1-30 s |
| Penggunaan output | Koil kontaktor, input PLC, alarm, atau interlock |
| Standar panel kontrol | Dokumentasi yang disyaratkan proyek dan persyaratan persetujuan |
| Lingkungan | Ruang rel DIN, suhu sekitar, proteksi enklosur, ukuran pengabelan |
Katalog FCP18 merujuk pada GB/T 14048.5, IEC 60947-5-1, dan EN 61812-1. Selalu verifikasi lembar data atau katalog VIOX terbaru sebelum spesifikasi akhir, karena peringkat, kode tegangan, dan dokumentasi persetujuan dapat berubah.
Kesalahan Seleksi Umum
Kesalahan 1: Memilih Hanya Berdasarkan Tegangan Suplai
Kode tegangan memang penting, tetapi itu tidak cukup. Dua model FCP18 dengan versi tegangan yang sama dapat memiliki fungsi proteksi yang berbeda.
Kesalahan 2: Menggunakan FCP18-01 Saat Batas Tegangan Menjadi Masalah
FCP18-01 memeriksa kehilangan fase dan urutan fase, tetapi tidak memantau tegangan lebih, tegangan kurang, atau asimetri yang dapat disesuaikan. Jika pemantauan jendela tegangan diperlukan, pilih kode fungsi lainnya.
Kesalahan 3: Tertukar Antara Penundaan yang Dapat Disesuaikan dengan Asimetri yang Dapat Disesuaikan
FCP18-03 dan FCP18-04 hampir sama, tetapi tidak identik. FCP18-03 memberikan penundaan yang dapat disesuaikan dengan asimetri tetap. FCP18-04 memberikan asimetri yang dapat disesuaikan dengan penundaan tetap.
Kesalahan 4: Memasang Versi Tiga Kawat ke dalam Aplikasi Empat Kawat
Sistem tiga kawat dan empat kawat dipantau secara berbeda. Sesuaikan kode versi dengan referensi tegangan aktual yang digunakan oleh panel.
Kesalahan 5: Memperlakukan Output Relai sebagai Kontak Daya Motor
Kontak output FCP18 ditujukan untuk sirkuit kontrol. Gunakan kontak tersebut untuk mengontrol koil kontaktor, input PLC, atau sirkuit alarm, bukan untuk menyalakan motor berdaya tinggi secara langsung.
PERTANYAAN YANG SERING DIAJUKAN
Apa perbedaan utama antara FCP18-03 dan FCP18-04?
Keduanya menyediakan pemantauan tegangan lebih, tegangan kurang, urutan fase, kehilangan fase, dan asimetri. Perbedaannya terletak pada prioritas penyesuaian. FCP18-03 memiliki penundaan yang dapat disesuaikan dan asimetri tetap 8%. FCP18-04 memiliki asimetri yang dapat disesuaikan 5%-15% dan penundaan tetap 5 detik.
Versi FCP18 mana yang terbaik untuk proteksi kehilangan fase dan urutan fase dasar?
Gunakan FCP18-01 jika kehilangan fase dan urutan fase adalah satu-satunya fungsi pemantauan yang diperlukan. Ini adalah versi paling sederhana dan menggunakan penundaan tetap 5 detik.
Versi FCP18 mana yang harus saya pilih untuk proteksi motor umum?
Untuk banyak aplikasi motor, FCP18-03 adalah titik awal yang kuat karena menggabungkan pemantauan tegangan lebih, tegangan kurang, urutan fase, kehilangan fase, asimetri tetap, dan penundaan yang dapat disesuaikan. Jika motor memerlukan ambang batas ketidakseimbangan yang dapat diatur, pertimbangkan FCP18-04 sebagai gantinya.
Apakah FCP18 menggantikan relai beban lebih termal?
Tidak. FCP18 memantau kondisi tegangan. Relai beban lebih termal atau perangkat proteksi motor masih diperlukan untuk proteksi beban lebih dan panas pada motor.
Apakah FCP18 menggantikan perangkat pelindung lonjakan arus (SPD)?
Tidak. FCP18 memantau kondisi tegangan frekuensi daya yang berkelanjutan. Perangkat pelindung lonjakan arus (SPD) digunakan untuk tegangan lebih transien yang disebabkan oleh petir atau peristiwa penyaklaran.
Bisakah kontak output FCP18 menyalakan motor secara langsung?
Tidak. Kontak output ditujukan untuk penggunaan kontrol, seperti koil kontaktor, input PLC, alarm, atau sirkuit interlock. Kontaktor atau starter dengan rating yang sesuai harus digunakan untuk menyalakan sirkuit daya motor.
Haruskah saya memilih versi FCP18 tiga kabel atau empat kabel?
Pilihlah versi yang sesuai dengan metode suplai dan pengukuran yang sebenarnya. Versi tiga kabel memantau tegangan antar-fasa (line-to-line). Versi empat kabel menggunakan netral dan memantau tegangan fasa-ke-netral.
Kesimpulan
Seri VIOX FCP18 bukanlah satu relai tegangan tiga fase yang tetap. Ini adalah keluarga kode fungsi. Pilihan yang tepat bergantung pada apakah aplikasi memerlukan proteksi fase dasar, pemantauan jendela tegangan, proteksi asimetri, penundaan yang dapat disesuaikan, ambang batas ketidakseimbangan yang dapat disesuaikan, atau pengaturan tetap untuk pengulangan OEM.
Mulailah dengan persyaratan aplikasi, kemudian pilih kode fungsi, versi tegangan/pengabelan, penggunaan output, dan koordinasi panel kontrol. Untuk proteksi fase sederhana, gunakan FCP18-01. Untuk pemantauan jendela tegangan, gunakan FCP18-02. Untuk proteksi motor yang luas dengan penundaan yang dapat disesuaikan, gunakan FCP18-03. Untuk asimetri yang dapat disesuaikan, gunakan FCP18-04. Untuk aplikasi yang berfokus pada ketidakseimbangan, gunakan FCP18-05. Untuk panel OEM dengan pengaturan tetap, gunakan FCP18-06.
