Pilih terminal cincin ketika penangkapan mekanis maksimum penting dan melepas sekrup atau mur dapat diterima. Pilih terminal garpu ketika terminal penerima dirancang untuk menangkap lidah terbuka dan pelepasan yang lebih cepat tanpa sepenuhnya mengekstrak pengencang sangat berharga. Pilih garpu pengunci hanya ketika bahu dan perangkat keras penerimanya didokumentasikan sebagai kompatibel.
Bentuk-bentuk ini tidak dapat dipertukarkan hanya karena ukuran kawat dan ukuran stud nominal cocok. Keputusan juga bergantung pada kepala sekrup atau ring, lebar lidah, jarak penghalang, laras crimping, perkakas yang disetujui, paparan getaran, dan instruksi peralatan.
Terminal Cincin vs Garpu: Matriks Keputusan Cepat
| Faktor keputusan | Terminal cincin | Terminal garpu biasa | Terminal garpu pengunci |
|---|---|---|---|
| Geometri lidah | Lubang tertutup mengelilingi sekrup atau stud | Slot terbuka masuk dari samping | Slot terbuka dengan bahu yang dipersempit atau dibentuk yang dimaksudkan untuk meningkatkan penangkapan |
| Pergerakan perangkat keras untuk pelepasan | Sekrup atau mur biasanya harus dilepas cukup jauh untuk melepaskan cincin | Pengencang seringkali dapat tetap di tempatnya sementara garpu terlepas | Pengencang seringkali dapat tetap di tempatnya, tetapi jarak bebas tambahan mungkin diperlukan untuk melepaskan geometri penguncian |
| Penangkapan fisik setelah pelonggaran sebagian | Biasanya tetap berada di sekitar stud selama pengencang masih terpasang | Dapat terlepas jika perangkat keras penjepit tidak lagi menahan bahu garpu | Lebih tahan terhadap pelepasan daripada garpu biasa jika dicocokkan dengan benar, tetapi tidak setara dengan setiap susunan cincin |
| Akses pemeliharaan | Lebih lambat jika perangkat keras sulit dilepas atau mudah hilang | Lebih cepat untuk layanan non-energi berulang | Kompromi antara akses servis dan retensi |
| Persyaratan terminal penerima | Lubang, lebar lidah, dan area kontak harus sesuai dengan stud dan bantalan | Kepala sekrup atau ring yang disetujui harus tumpang tindih dengan kedua bahu garpu | Kepala atau ring, bukaan slot, dan jalur pelepas harus sesuai dengan bentuk penguncian |
| Layanan yang sensitif terhadap getaran | Seringkali lebih disukai, tergantung pada desain sambungan yang lengkap | Gunakan hanya jika peralatan dan sistem terminal mengizinkannya | Dapat diterima jika garpu pengunci yang tepat disetujui untuk aplikasi tersebut |
| Pilihan default ketika dokumentasi tidak jelas | Jangan menebak; verifikasi kombinasi terminal dan peralatan | Jangan gunakan hanya karena selip di bawah sekrup | Jangan berasumsi “penguncian” membuktikan peringkat getaran |
Tabel tersebut membandingkan geometri lidah, bukan kapasitas hantar arus. Terminal cincin tidak secara otomatis membawa lebih banyak arus atau menciptakan resistansi lebih rendah daripada terminal garpu. Kinerja kelistrikan bergantung pada desain terminal yang lengkap, material, pelapisan, kesesuaian konduktor, crimping, antarmuka kontak, dan sistem penjepitan.
Pertama Definisikan “Garpu,” “Sekop,” dan “Sambungan Cepat”
Dalam pekerjaan terminal sekrup, terminal garpu dan terminal lidah sekop umumnya menggambarkan lidah terbuka berbentuk U yang sama. Lidah diselipkan di bawah kepala sekrup, ring, atau pelat penjepit setelah pengencang dilonggarkan.
Namun, terminal sekop juga digunakan untuk terminal koneksi cepat tipe bilah datar. Konektor jantan dan betina tipe dorong ini adalah keluarga produk yang berbeda dengan antarmuka koneksi yang berbeda. Artikel ini menggunakan garpu atau lidah sekop hanya untuk terminal berbentuk U yang dipasang di bawah sekrup atau stud.
A garpu pengunci juga berbeda dari garpu biasa. Lubang masuk atau bahunya dibentuk untuk menahan penarikan yang tidak disengaja setelah pemasangan. Geometri tersebut dapat meningkatkan penahanan, tetapi hanya jika kepala sekrup, ring, bantalan terminal, dan jalur pelepas yang tersedia kompatibel.
Untuk peta keluarga yang lebih luas, lihat VIOX Panduan Lug Kabel. Jika pilihan menyangkut penutup laras daripada bentuk lidah, gunakan yang terpisah perbandingan terminal terisolasi versus tidak terisolasi.
Perbedaan Retensi Adalah Penangkapan Mekanis

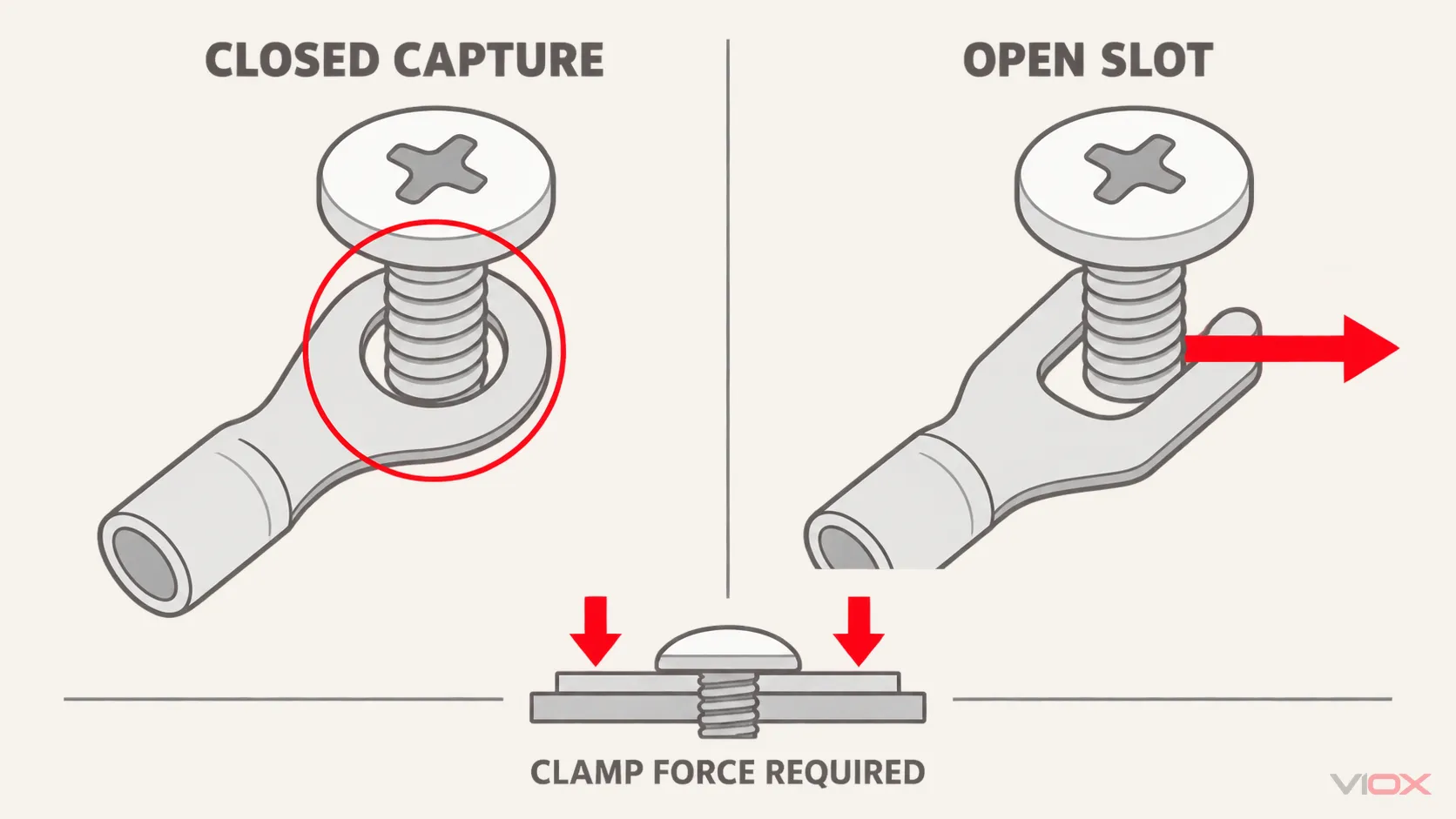

Lubang tertutup terminal cincin mengelilingi stud atau batang sekrup. Jika pengencang kehilangan sebagian gaya penjepit tetapi tetap di tempatnya, cincin tersebut masih tertangkap secara fisik. Cincin tersebut tidak dapat keluar ke samping melalui celah terbuka.
Itu tidak tidak berarti koneksi kelistrikan tetap andal setelah dilonggarkan. Resistansi kontak yang benar bergantung pada gaya penjepitan yang memadai dan stabil serta antarmuka kontak yang sesuai. Terminal cincin yang longgar masih dapat menjadi terlalu panas, aus, melengkung, atau berputar. Lidah tertutup memberikan penahanan terhadap pemisahan; itu tidak menggantikan sambungan yang dirakit dengan benar.
Garpu biasa memiliki jalur keluar yang terbuka. Di bawah gaya penjepitan yang benar, garpu yang kompatibel dapat membuat koneksi yang baik. Jika perangkat keras mengendur cukup jauh sehingga kepala, ring, atau pelat penjepit tidak lagi tumpang tindih dengan bahu garpu, terminal dapat bergerak ke samping atau meninggalkan koneksi.
Ini membuat perangkat keras penerima bagian dari keputusan terminal. Garpu yang tampaknya sesuai dengan diameter sekrup masih dapat tidak cocok ketika:
- kepala sekrup lebih sempit daripada bahu garpu;
- tidak ada ring atau pelat penjepit yang disetujui yang menahan lidah;
- bukaan garpu terlalu lebar untuk sekrup;
- lidah terlalu lebar untuk lekukan penghalang;
- tarikan kabel menciptakan gaya penarikan ke arah bukaan garpu; atau
- instruksi peralatan hanya mengizinkan gaya terminasi yang berbeda.
Pertukaran Perawatan

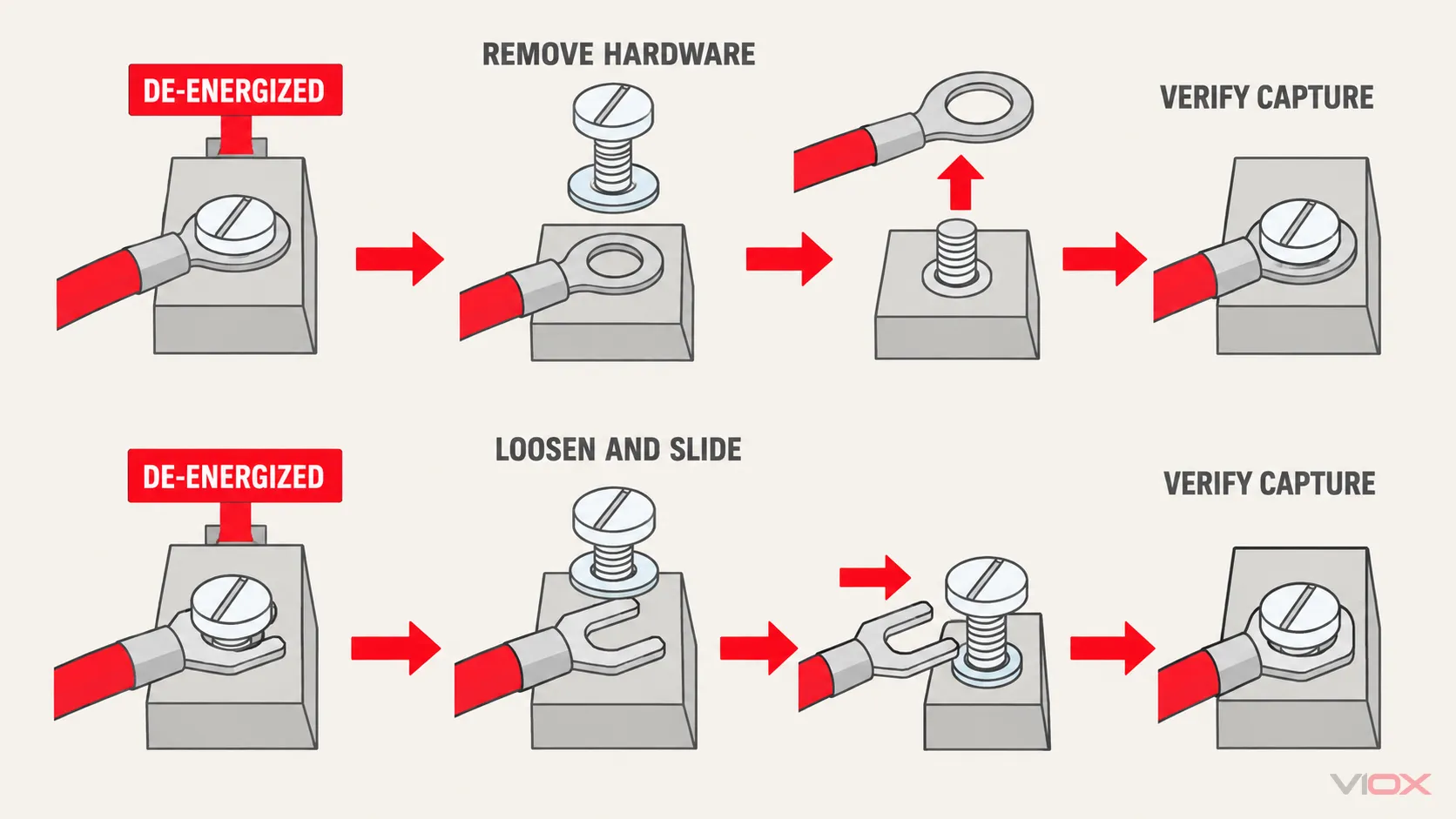

Terminal garpu menarik di mana konduktor yang tidak berenergi harus diputus dan dipasang kembali secara teratur. Teknisi mungkin dapat melonggarkan sekrup yang tertahan, mengeluarkan garpu, dan membiarkan perangkat keras di blok terminal. Ini mengurangi risiko menjatuhkan sekrup, mur, atau ring kecil dan dapat mempersingkat waktu servis di panel yang ramai.
Terminal cincin biasanya memerlukan perangkat keras untuk dilepas cukup jauh agar lidah tertutup dapat melewati sekrup atau stud. Langkah tambahan itu sepadan di mana penarikan yang tidak disengaja menjadi perhatian yang lebih besar daripada kecepatan servis.
Kenyamanan perawatan tidak pernah mengizinkan pekerjaan bertegangan. Isolasi, penguncian/penandaan, verifikasi ketiadaan tegangan, dan prosedur kerja yang berlaku tetap menjadi persyaratan terpisah. Perbandingan menyangkut apa yang terjadi setelah sirkuit berada dalam kondisi servis yang aman.
Pilih berdasarkan koneksi penerima, bukan berdasarkan kebiasaan
| Koneksi penerima | Biasanya kandidat yang lebih kuat | Apa yang harus diverifikasi |
|---|---|---|
| Stud terbuka dengan mur dalam rakitan yang sensitif terhadap getaran | Terminal cincin | Lubang stud, bantalan kontak, tumpukan lug yang diizinkan, urutan perangkat keras, dan torsi dari dokumentasi peralatan |
| Strip penghalang dengan sekrup tertanam dan kepala atau pelat yang dirancang untuk menangkap bahu garpu | Garpu atau garpu pengunci | Bukaan garpu, lebar lidah, jarak penghalang, tumpang tindih kepala, dan penerimaan produk |
| Ruang servis sempit di mana pelepasan pengencang sulit dilakukan | Garpu yang kompatibel | Penyisipan samping dan jarak pelepas yang cukup tanpa membebani konduktor yang berdekatan |
| Aplikasi kritis keselamatan atau aplikasi transportasi | Seringkali cincin, atau garpu pengunci yang disetujui secara khusus | Standar aplikasi, instruksi peralatan, kualifikasi terminal, dan bukti lingkungan |
| Terminal sekrup yang tidak teridentifikasi tanpa instruksi | Juga tidak dengan asumsi | Dapatkan dokumentasi peralatan atau blok terminal sebelum memilih lidah |
Aturan aplikasi bisa lebih ketat daripada perbandingan umum ini. Misalnya, panduan pemeliharaan pesawat FAA lebih memilih terminal lidah cincin tipe crimp yang sudah terisolasi dalam cakupan penerbangannya. Panduan pengerjaan Caltrans mengizinkan terminal lidah cincin atau pengunci sekop dalam konteks peralatannya dan mengharuskan ukurannya sesuai dengan sekrup atau stud. Ini adalah contoh yang berguna mengapa lingkungan operasi dan spesifikasi yang mengatur harus diperiksa; tidak ada dokumen yang menciptakan aturan universal untuk semua panel.
Delapan Pemeriksaan Sebelum Memperlakukan Terminal Cincin dan Garpu sebagai Alternatif
1. Ukuran dan konstruksi konduktor
Barel harus dinyatakan untuk penampang konduktor atau rentang AWG dan konstruksi konduktor. Terminal yang menerima stud yang sama mungkin masih memiliki barel yang salah untuk kawat. Konduktor untai halus, untai kompak, dan padat tidak secara otomatis dapat dipertukarkan dalam satu barel crimp.
2. Diameter insulasi dan gaya barel
Untuk terminal yang sudah terisolasi, verifikasi diameter insulasi konduktor dan apakah desainnya mencakup crimp pendukung insulasi terpisah. Warna selubung bukanlah kode ukuran atau kinerja universal di setiap produsen.
3. Lubang cincin atau celah garpu
Sesuaikan lubang cincin atau celah garpu dengan sekrup atau stud aktual. Lubang yang terlalu besar mengurangi pemusatan dan dapat mengubah cara lidah menempel pada bantalan kontak. Terminal yang terlalu kecil tidak boleh dibor, dipotong, atau dipaksa agar pas.
4. Lebar lidah dan bantalan kontak
Lidah harus menempel rata di dalam bantalan dan penghalang yang tersedia. Lidah yang lebih lebar dapat mengganggu penghalang yang berdekatan; lidah yang sempit mungkin tidak memberikan antarmuka yang dimaksudkan dengan perangkat keras penjepit. Jangan menyimpulkan peringkat arus hanya dari lebar lidah.
5. Penjepitan kepala, ring, atau pelat penjepit
Untuk garpu, pastikan kepala, ring, atau pelat tekanan yang disetujui tumpang tindih kedua bahu pada posisi terpasang. Jangan menambahkan ring sembarangan untuk membuat garpu yang tidak kompatibel tampak terjepit. Perangkat keras tambahan dapat mengubah jalur arus, keterlibatan ulir, jarak, dan konstruksi peralatan yang dievaluasi.
6. Arah keluar kabel dan regangan
Arahkan konduktor sehingga gerakan servis normal tidak menarik garpu biasa ke arah celahnya. Sediakan penyangga kabel atau pelepas regangan yang disyaratkan oleh desain rakitan. Cincin mengurangi kemungkinan terlepas sepenuhnya ke samping, tetapi tidak menghilangkan tekanan pada barrel atau konduktor.
7. Terminal crimp, alat, dan cetakan sebagai satu sistem
Bentuk lidah tidak menyelamatkan crimp yang buruk. Verifikasi panjang strip yang ditentukan, alat, cetakan atau sarang, lokasi crimp, dan kriteria inspeksi. IEC 60352-2:2024 mencakup persyaratan umum, metode pengujian, dan panduan praktis untuk koneksi crimp tanpa solder yang ditentukan, termasuk ujung terminal, dalam cakupan konduktor yang dinyatakan. Ini mengevaluasi koneksi crimp yang selesai di bawah kondisi mekanis, listrik, dan atmosfer yang ditentukan; ini bukan aturan pemilihan universal ring versus fork.
8. Penerimaan peralatan dan bukti pasar
Periksa instruksi peralatan, gambar terminal, dan catatan sertifikasi yang berlaku. Dalam konteks Amerika Utara, UL mengidentifikasi standar termasuk UL 486A-486B untuk konektor kawat dan UL 486E untuk terminal pengkabelan peralatan. Standar dan cakupan sertifikasi yang relevan bergantung pada konektor dan instalasi. Nomor standar pada halaman katalog generik tidak membuktikan bahwa setiap kombinasi konduktor, alat crimp, dan terminal penerima tercakup.
Garpu Biasa vs Garpu Pengunci
Garpu pengunci mempersempit pertukaran biasa, tetapi tidak menghapusnya.
Dibandingkan dengan garpu bersisi lurus biasa, versi pengunci dapat menggunakan bahu ke dalam, ujung kait, atau bentuk masuk lainnya. Pengencang seringkali dapat tetap di tempatnya selama servis, sementara lidah memerlukan gerakan pelepasan yang lebih disengaja.
Sebelum memilih satu, verifikasi:
- apakah kepala sekrup penerima atau ring pengunci bahu pengunci;
- apakah penghalang memberikan jarak penyisipan dan pelepasan yang cukup;
- apakah terminal dapat diletakkan rata pada bantalan kontak;
- apakah arah keluar kabel memuat fitur penguncian dengan benar;
- apakah sistem terminal dan alat yang tepat diterima untuk peralatan; dan
- apakah klaim getaran atau penarikan didukung oleh dokumentasi produk atau pengujian.
Jangan konversi kata penguncian ke dalam peringkat kinerja yang diasumsikan. Garpu pengunci yang tidak cocok dapat duduk tidak merata, gagal masuk sepenuhnya, atau kurang aman dibandingkan terminal biasa yang dipilih dengan benar.
Ukuran Kawat dan Stud Sama: Tiga Keputusan Berbeda
Pertimbangkan kabel kontrol hipotetis untuk terminal sekrup di mana entri katalog cincin dan garpu mencantumkan rentang konduktor dan ukuran sekrup nominal yang sama.
Skenario A: Perakitan tetap dengan getaran yang berarti
Jika sambungan jarang dibuka dan peralatan menerima lidah cincin, cincin biasanya merupakan pilihan awal yang lebih kuat karena sekrup atau stud melewati lubang tertutup. Verifikasi susunan pengencapan dan sistem crimping yang lengkap daripada hanya mengandalkan bentuknya.
Skenario B: Strip penghalang yang sering diservis
Jika terminal penghalang memiliki sekrup yang tertangkap dan permukaan penjepit yang dirancang untuk menangkap garpu, garpu yang kompatibel dapat mengurangi waktu servis. Lidah terbuka berguna di sini karena pengencang dapat tetap di tempatnya, bukan karena garpu lebih unggul secara elektrik.
Skenario C: Garpu diminta sebagai pengganti cincin
Jangan menyetujui substitusi hanya berdasarkan ukuran kawat dan ukuran sekrup. Bandingkan lebar lidah, bukaan, tumpang tindih kepala atau ring, jarak penghalang, bahan, pelapisan, barrel, alat crimping, instruksi peralatan, dan kualifikasi lingkungan. Jika satu item tidak dapat diverifikasi, penggantian tidak dapat ditetapkan.
Aturan Seleksi Praktis
Gunakan urutan berikut:
- Identifikasi terminal penerima. Apakah itu stud dan mur, sekrup captive, pelat tekanan, atau antarmuka lain?
- Baca instruksi peralatan. Konfirmasikan jenis terminal dan pengaturan perangkat keras apa yang diizinkan.
- Pilih tingkat penahanan. Mulailah dengan ring di mana penahanan mendominasi; pertimbangkan garpu yang terdokumentasi di mana akses layanan tanpa energi menjadi penting.
- Verifikasi antarmuka fisik. Sesuaikan bukaan atau lubang, lebar lidah, bantalan kontak, penahanan kepala atau ring, penghalang, dan arah kabel.
- Verifikasi sistem pengelasan. Sesuaikan konduktor, insulasi, barrel, material, alat, die, dan metode inspeksi.
- Verifikasi lingkungan dan bukti. Periksa getaran, korosi, suhu, dan spesifikasi persetujuan atau proyek yang diperlukan.
Jika terminal penerima tidak dirancang untuk menampung konektor garpu, pilih terminasi lain atau dapatkan antarmuka yang disetujui. Jika ring tidak dapat duduk rata atau memaksa penumpukan perangkat keras yang tidak tepat, itu tidak benar hanya karena tertutup.
Lembar Kerja Spesifikasi Terminal yang Dapat Disalin
Gunakan kolom berikut saat memilih atau meminta penawaran:
| Input yang diperlukan | Nilai proyek |
|---|---|
| Material dan konstruksi konduktor | |
| Ukuran konduktor, mm² atau AWG | |
| Diameter luar isolasi | |
| Selongsong terisolasi atau tidak terisolasi | |
| Cincin, garpu biasa, atau garpu pengunci | |
| Penunjukan sekrup atau stud dan geometri terukur | |
| Dimensi kepala sekrup, ring, atau pelat penjepit | |
| Lebar lidah maksimum dan jarak penghalang | |
| Arah keluar kabel dan metode pelepas tegangan | |
| Alat yang diperlukan, cetakan, dan metode inspeksi crimp | |
| Kondisi getaran, kelembaban, korosi, dan suhu | |
| Dokumentasi penerimaan peralatan, standar, dan proyek |
VIOX menyediakan produk perkabelan dan koneksi untuk pembuat panel, produsen peralatan, dan distributor. Tinjau kategori terminal berinsulasi atau rangkaian produk skun kabel, lalu kirimkan persyaratan antarmuka yang telah dilengkapi ke [email protected]. Kesesuaian akhir harus dikonfirmasi terhadap gambar produk, instruksi perkakas, dan peralatan penerima yang tepat.
