SAKLAR TRANSFER OTOMATIS DAYA GANDA VOQ3-43

Ikhtisar Produk

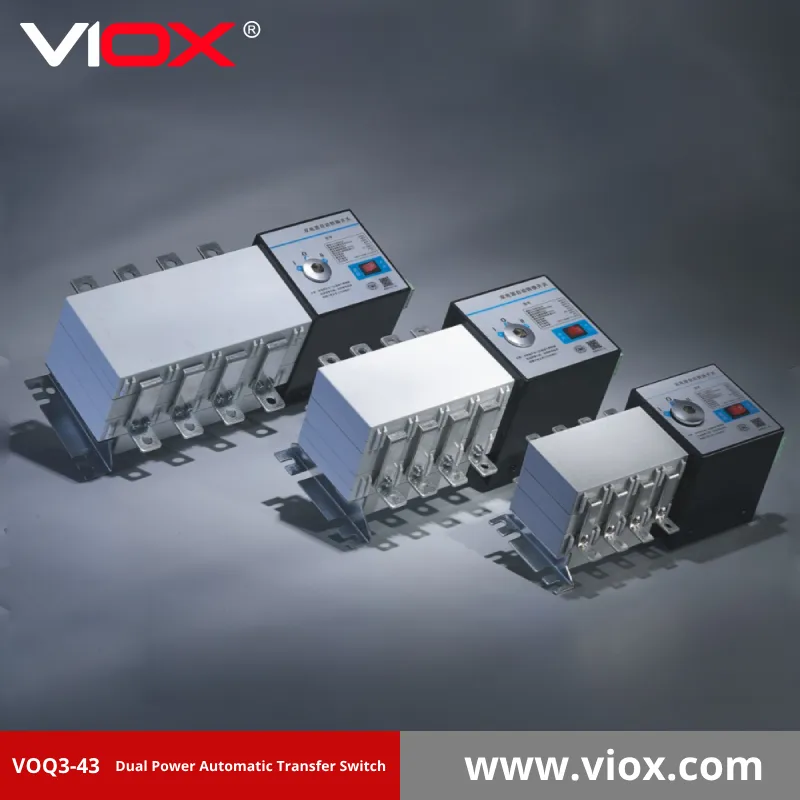

VOQ3-43 DUAL POWER AUTOMATIC TRANSFER SWITCH oleh VIOX Electric mewakili puncak teknologi manajemen daya cerdas. Sakelar transfer otomatis (ATS) canggih ini memastikan kesinambungan daya tanpa gangguan dengan secara otomatis beralih antara sumber daya utama dan siaga, menjadikannya komponen penting untuk aplikasi daya kritis.

Dirancang untuk sistem AC 50Hz dengan tegangan pengenal AC400V dan tegangan kerja 220V, seri VOQ3-43 memberikan kinerja yang andal dengan peringkat arus dari 100A hingga 630A, cocok untuk berbagai aplikasi industri dan komersial.

Fitur Utama VOQ3-43 DUAL POWER AUTOMATIC TRANSFER SWITCH

Sistem Kontrol Cerdas

• Kontrol berbasis mikroprosesor dengan tampilan LCD untuk pemantauan waktu nyata
• Pengalihan otomatis antara sumber daya utama dan siaga
• Kemampuan manual override untuk pemeliharaan dan pengujian
• Penundaan waktu yang dapat diprogram untuk urutan switching yang dioptimalkan

Fitur Perlindungan Tingkat Lanjut

• Pemantauan tegangan dengan perlindungan tegangan bawah/atas yang dapat disesuaikan
• Perlindungan urutan fase mencegah kerusakan peralatan
• Pemantauan frekuensi memastikan kualitas daya yang stabil
• Interlocking mekanis dan elektrik untuk meningkatkan keamanan

Konstruksi yang Kuat

• Desain ringkas dengan kapasitas arus tinggi
• Komponen mekanis yang andal untuk masa pakai yang lebih lama
• Akses panel depan yang mudah untuk pemeliharaan dan pengoperasian
• Peringkat perlindungan IP40 cocok untuk berbagai lingkungan

[Penempatan Gambar 2: Diagram pengkabelan teknis dan skema koneksi]

Spesifikasi Teknis

Peringkat Kelistrikan

• Tegangan Pengenal: AC400V (50Hz)
• Tegangan Kerja: 220V
• Peringkat Arus: 100A, 160A, 250A, 400A, 630A
• Tegangan Isolasi Pengenal: 750V (1000V tersedia)
• Kekuatan Dielektrik: 3kV (5kV tersedia)
• Tegangan Tahan Impuls: 8kV (12kV tersedia)

Parameter kinerja

• Arus Tahan Hubung Singkat Pengenal: 7.5kA hingga 13kA (tergantung model)
• Arus Hubung Singkat Terbatas Pengenal: 70kA hingga 100kA
• Torsi Operasi: 12-39 N⋅m
• Umur Mekanis: 8000 operasi
• Umur Listrik: Berbagai peringkat berdasarkan kondisi beban

Kontrol dan Komunikasi

• Tegangan Kontrol: DC24V
• Input Sinyal: Alarm kebakaran, sinyal generator, kendali jarak jauh
• Tampilan: Pengontrol LCD cerdas
• Komunikasi: Modul komunikasi opsional tersedia

Aplikasi untuk DUAL POWER AUTOMATIC TRANSFER SWITCH

VOQ3-43 DUAL POWER AUTOMATIC TRANSFER SWITCH sangat cocok untuk:

Infrastruktur Kritis

• Rumah sakit dan fasilitas medis yang membutuhkan daya tanpa gangguan
• Pusat data dan fasilitas telekomunikasi
• Lembaga perbankan dan keuangan
• Layanan darurat dan fasilitas keselamatan publik

Komersial dan Industri

• Gedung bertingkat tinggi dan kompleks perkantoran
• Fasilitas manufaktur dengan proses berkelanjutan
• Pusat perbelanjaan dan tempat ritel
• Lembaga pendidikan dan gedung pemerintah

Aplikasi Khusus

• Sistem proteksi kebakaran dengan integrasi alarm kebakaran khusus
• Sistem penerangan darurat
• Sistem daya elevator dan eskalator
• Sistem HVAC dan otomasi bangunan

Instalasi dan Pengkabelan

Konfigurasi Pengkabelan

VOQ3-43 DUAL POWER AUTOMATIC TRANSFER SWITCH mendukung beberapa metode pengkabelan:

• Pengkabelan Sinyal Terminal Penutup Aktif Umum
  • Konfigurasi standar untuk sebagian besar aplikasi
  • Alarm kebakaran terintegrasi dan sinyal generator
• Pengkabelan Sinyal Terminal Proteksi Kebakaran Aktif
  • Konfigurasi khusus untuk sistem keselamatan kebakaran
  • Switching yang diprioritaskan untuk operasi darurat
• Pengkabelan Sinyal Terminal Ekonomis
  • Konfigurasi yang disederhanakan untuk aplikasi dasar
  • Solusi hemat biaya untuk instalasi standar

Persyaratan Instalasi

• Pemasangan: Pengkabelan pelat depan dengan akses panel belakang
• Lingkungan: Instalasi dalam ruangan, suhu sekitar -5°C hingga +40°C
• Jarak Bebas: Jarak bebas minimum seperti yang ditentukan dalam gambar dimensi
• Pembumian: Pembumian yang tepat diperlukan sesuai dengan kode listrik setempat

[Penempatan Gambar 4: Panel kontrol dan detail antarmuka operasi]

Fungsi Kontrol dan Operasi

Mode Operasi Otomatis

• Tipe I – Sepenuhnya Otomatis: Kontrol otomatis lengkap tanpa intervensi manual
• Tipe II – Semi-Otomatis: Pemadam kebakaran split ganda dengan integrasi generator
• Tipe III – Manual Darurat: Pengesampingan manual untuk pemeliharaan dan operasi darurat

Fungsi Kontrol Sakelar

• Indikasi Posisi: Indikasi visual yang jelas dari sumber daya saat ini
• Pemantauan Kesalahan: Deteksi kesalahan komprehensif dan sistem alarm
• Kontrol Jarak Jauh: Kemampuan pemantauan dan kontrol jarak jauh opsional
• Fungsi Uji: Kemampuan pengujian bawaan untuk pemeliharaan rutin

Standar dan Sertifikasi

SAKELAR TRANSFER OTOMATIS DAYA GANDA VOQ3-43 sesuai dengan:

• IEC60947-1 (1999) GB14048.1-2002: Aturan umum peralatan sakelar tegangan rendah
• IEC60947-3 (1999) GB14048.3-2002: Sakelar, isolator, dan unit kombinasi sekering
• IEC60947-6 (1999) GB14048.11-2002: Peralatan multifungsi
• GB/T14048.11: Standar peralatan pengalihan otomatis

Penunjukan Model dan Pemesanan

Struktur Kode Model: WFQ3- □ / □P □

• WFQ3: Penunjukan seri untuk sakelar transfer otomatis daya ganda
• Peringkat Arus: Tersedia dalam 1, II, III (sesuai dengan tingkat arus yang berbeda)
• Tipe Kontrol: I, II (opsi pengontrol LCD cerdas)
• Konfigurasi Kutub: Tersedia 3P, 4P
• Tingkat Arus: Rentang 16-630A

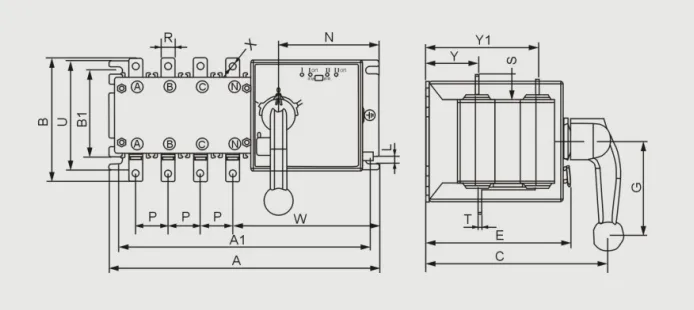

Dimensi

Mengapa Memilih SAKELAR TRANSFER OTOMATIS DAYA GANDA VIOX Electric?

Kualitas Unggul

• Proses manufaktur canggih yang memastikan kualitas yang konsisten
• Prosedur pengujian ketat untuk kinerja yang andal
• Bahan bermutu tinggi untuk masa pakai yang lebih lama

Dukungan Teknis

• Dokumentasi dan sumber daya teknis yang komprehensif
• Dukungan teknis ahli untuk pemasangan dan pemeliharaan
• Program pelatihan untuk operator dan personel pemeliharaan

Jangkauan Global

• Jaringan distribusi di seluruh dunia untuk dukungan lokal
• Sertifikasi internasional untuk aplikasi global
• Dukungan multibahasa untuk pelanggan internasional

Manfaat Kinerja

Keandalan

• Ketersediaan 99,9% dengan pemeliharaan yang tepat
• Operasi fail-safe yang memastikan pasokan daya berkelanjutan
• Sistem keselamatan redundan untuk aplikasi kritis

Efisiensi

• Waktu transfer cepat yang meminimalkan gangguan daya
• Persyaratan pemeliharaan rendah yang mengurangi biaya operasional
• Operasi hemat energi dengan kerugian siaga minimal

Fleksibilitas

• Desain modular yang memungkinkan penyesuaian untuk aplikasi tertentu
• Solusi terukur dari peringkat 100A hingga 630A
• Beberapa opsi kontrol untuk memenuhi berbagai persyaratan operasional

Dukungan Pemasangan dan Pemeliharaan

VIOX Electric menyediakan dukungan komprehensif untuk pemasangan SAKELAR TRANSFER OTOMATIS DAYA GANDA Anda:

• Konsultasi pra-pemasangan dan bantuan desain sistem
• Pengawasan pemasangan dan layanan commissioning
• Program pemeliharaan preventif untuk memastikan kinerja optimal
• Dukungan teknis 24/7 untuk situasi darurat

Kesimpulan

SAKELAR TRANSFER OTOMATIS DAYA GANDA VOQ3-43 dari VIOX Electric mewakili solusi ideal untuk aplikasi yang membutuhkan kemampuan transfer daya otomatis yang andal. Dengan sistem kontrol canggih, konstruksi yang kuat, dan fitur perlindungan yang komprehensif, sakelar transfer otomatis ini memastikan pasokan daya berkelanjutan untuk operasi Anda yang paling penting.

Hubungi VIOX Electric hari ini untuk membahas persyaratan SAKELAR TRANSFER OTOMATIS DAYA GANDA Anda dan temukan bagaimana keahlian kami dapat meningkatkan strategi manajemen daya Anda.
