Produsen MCB Terkemuka | VIOX Electric - Keunggulan 20+ Tahun
VIOX Electric adalah perusahaan profesional produsen MCB dengan pengalaman lebih dari 20 tahun dalam mendesain, memproduksi, dan mengekspor pemutus sirkuit miniatur. Berlokasi di Yueqing – “Metropolis Perangkat Listrik” Tiongkok – kami melayani distributor, kontraktor, dan insinyur listrik di lebih dari 60 negara dengan solusi perlindungan sirkuit berkualitas tinggi bersertifikasi IEC/CE/UL.
Disertifikasi Oleh

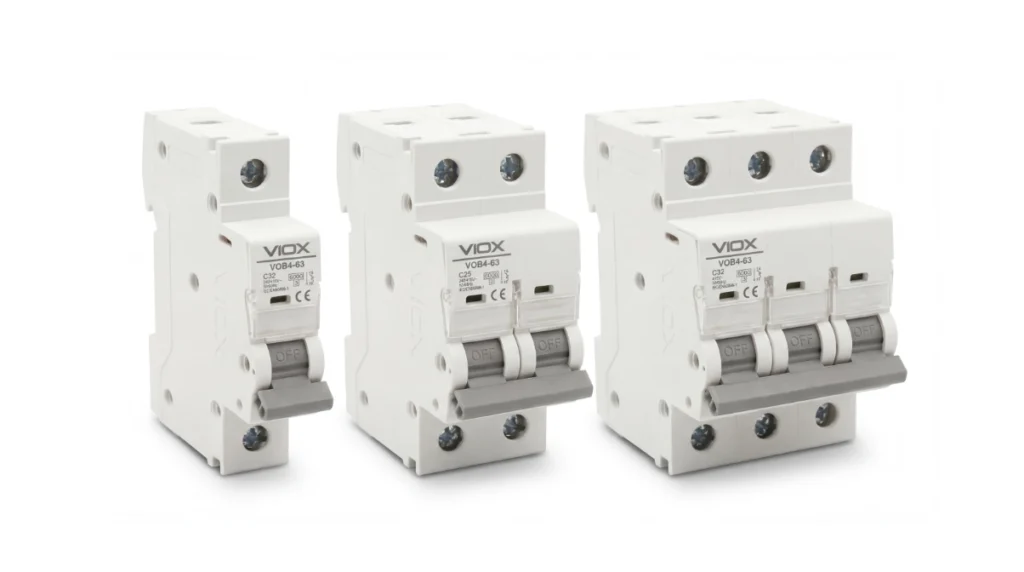

Jajaran Produk MCB VIOX - Spesifikasi Teknis Lengkap

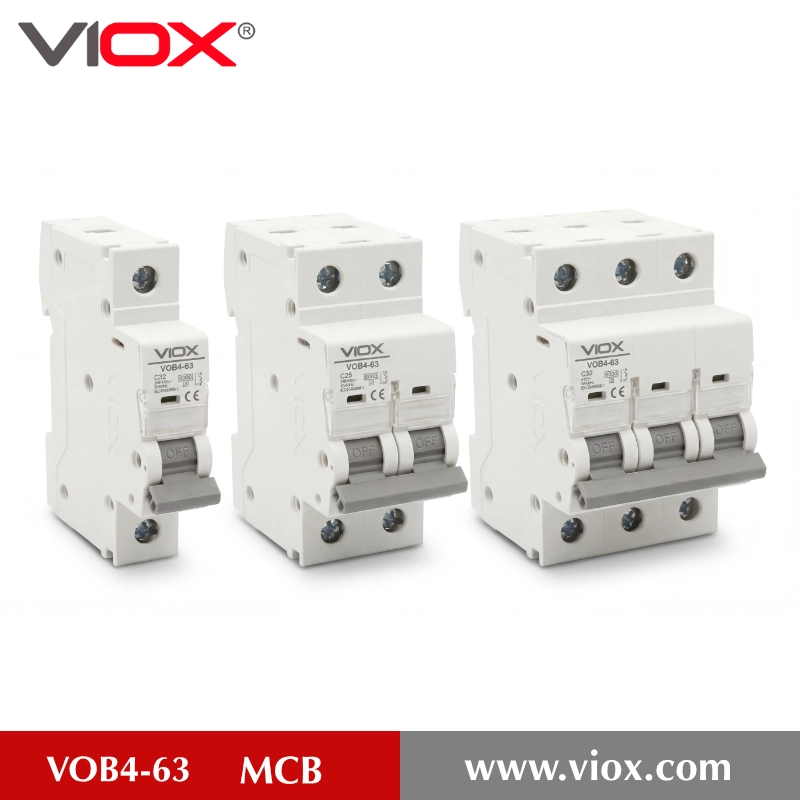

- Pole: 1P, 2P, 3P, 4P
- Arus Nominal: 1A-63A (18 peringkat)
- Kapasitas Pemutusan: 6000A (In ≤ 6A hingga 40A), 4500A (In 50A, 63A) Tegangan Nominal: 1P: 240/415V~, 2P/3P/4P: 415V~
- Tegangan Nominal: 1P: 240/415V~, 2P/3P/4P: 415V~
- Kode Kurva: B, C, D
- Daya Tahan Mekanis: 10.000 siklus
- Daya Tahan Listrik: 4.000 siklus
- Tingkat Perlindungan: IP20/IP40
- Pole: 1P, 2P, 3P, 4P
- Arus Nominal: 1A-63A (18 peringkat)
- Kapasitas Pemutusan: 6000A atau 10000A
- Tegangan Nominal: 1P: 240/415V~, 2P/3P/4P: 415V~, AC 500V~
- Kode Kurva: B, C, D
- Daya Tahan Mekanis: 10.000 siklus
- Daya Tahan Listrik: 4.000 siklus
- Tingkat Perlindungan: IP20/IP40
- Unit Trip: Termal-magnetik

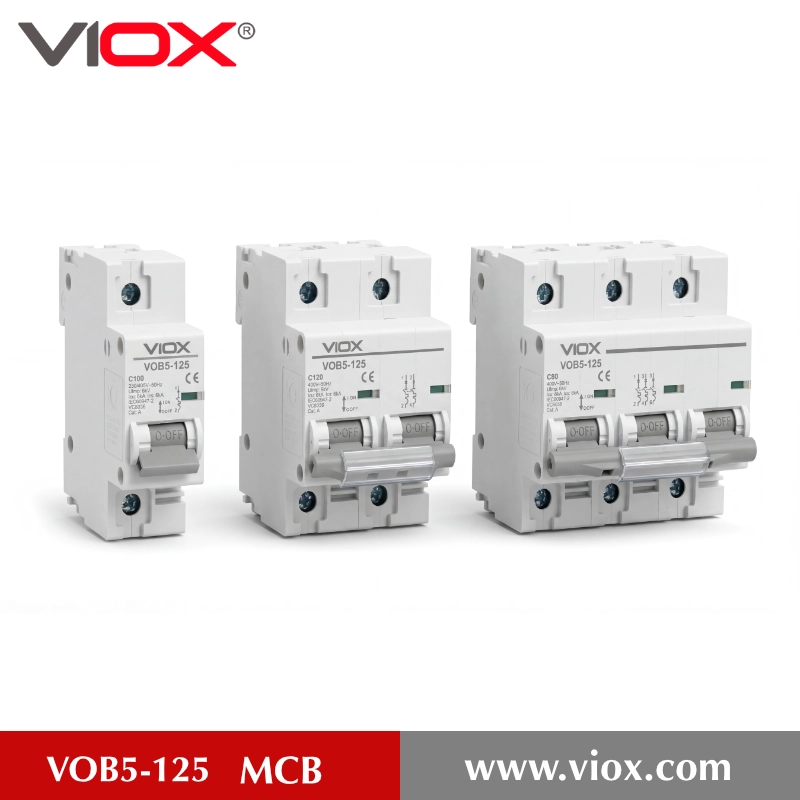

- Pole: 1P, 2P, 3P, 4P
- Arus Nominal: 80A, 100A, 125A
- Kapasitas Pemutusan: 6000A
- Tegangan Nominal: 230V/400V~, 240V/415V~
- Kode Kurva: C, D
- Daya Tahan Mekanis: 10.000 siklus
- Daya Tahan Listrik: 6.000 siklus
- Daya Tahan: ≥20.000 operasi
- Standar: IEC 60898-1
- Pole: 1P, 2P, 3P, 4P
- Arus Nominal: 80A, 100A, 125A
- Kapasitas Pemutusan: 6000A
- Tegangan Nominal: 240V/415V~
- Kode Kurva: C, D
- Daya Tahan Mekanis: 10.000 siklus
- Daya Tahan Listrik: 6.000 siklus
- Daya Tahan: ≥20.000 operasi
- Standar: IEC 60898-1 DAN IEC 60947-2 (Bersertifikasi Ganda)
Nominasi Diri Singkat: Mengapa Memilih VIOX Electric?
Di VIOX Electric, kami bangga menjadi produsen Pemutus Sirkuit Miniatur (MCB) terkemuka dengan pengalaman industri lebih dari 20 tahun. Komitmen kami terhadap keunggulan telah menjadikan kami mitra tepercaya bagi kontraktor, teknisi, dan distributor listrik di seluruh dunia.
- Kualitas Terdepan di Industri: Setiap MCB menjalani pengujian ketat untuk memastikan kinerja dan keamanan yang konsisten
- Desain Inovatif: Tim R&D kami terus meningkatkan produk kami untuk memenuhi standar industri yang terus berkembang
- Dukungan Komprehensif: Mulai dari panduan pemilihan hingga layanan purna jual, kami hadir bersama Anda di setiap langkah
- Kepatuhan Global: Semua MCB VIOX memenuhi standar keselamatan internasional, termasuk IEC, UL, CE, dan lainnya
- Harga Kompetitif: Kualitas premium tanpa label harga premium
Rekayasa Presisi - Di Dalam Teknologi MCB VIOX
Di VIOX Electric, kami percaya bahwa kualitas sejati terungkap dalam detail. Filosofi manufaktur MCB kami berpusat pada “Naratif Rekayasa Mikro Agung” – di mana setiap komponen, dari pegas terkecil hingga rakitan kontak terbesar, mewakili presisi bedah dan interpretasi artistik dari keunggulan teknis.
- Casing Tahan Api: Cangkangnya terbuat dari bahan nilon PA66, menawarkan ketahanan api tingkat V0 dan ketahanan benturan tinggi.
- Kontak Paduan Perak: Kami menggunakan kontak perak-grafit premium untuk memastikan resistansi kontak rendah dan mencegah pengelasan selama korsleting.
- Ruang Pemadam Busur Api: Desain kisi 13 pelat yang dioptimalkan dengan cepat mendinginkan dan memadamkan busur api, memperpanjang masa pakai listrik pemutus.
- Indikator Visual: Jendela Merah/Hijau yang jelas menunjukkan posisi kontak untuk perawatan yang aman.
Dapatkan Sampel Gratis!
Kami menyediakan sampel secara gratis, Anda hanya perlu memberi tahu kami apa yang Anda butuhkan
Cara Memilih MCB yang Tepat untuk Aplikasi Anda
Pemilihan MCB yang tepat memerlukan pertimbangan berbagai faktor. Gunakan panduan komprehensif ini untuk menentukan pemutus sirkuit yang benar untuk instalasi Anda.
| Faktor pemilihan | Pertimbangan | VIOX Recommendation |
|---|---|---|
| Arus Nominal (In) | Harus melebihi arus beban normal dengan headroom 20% | VOB3/VOB4: 1-63A, VOB4-125/VOB5-125: 80-125A |
| Kapasitas Pemutusan (Icn) | Harus melebihi arus gangguan prospektif maksimum pada titik pemasangan | 6kA (perumahan), 10kA (komersial/industri) |
| Jenis Kurva Trip | B: Penerangan, C: Penggunaan umum, D: Motor/transformator | Tipe C direkomendasikan untuk 90% aplikasi |
| Jumlah Kutub | 1P: L-N, 2P: L-L atau L-N, 3P: 3-fasa, 4P: 3-fasa+N | Semua konfigurasi tersedia di setiap seri |
| Peringkat Tegangan | Harus memenuhi atau melampaui tegangan sistem | Hingga 500V AC tersedia (seri VOB4) |
| Suhu Sekitar | Kurangi sebesar 10% untuk setiap 10°C di atas 30°C | Rentang pengoperasian: -25°C hingga +55°C |
| Kepatuhan Standar | Sesuaikan dengan kode dan peraturan kelistrikan setempat | Sesuaikan dengan kode dan peraturan kelistrikan setempat |
| Lingkungan Instalasi | Pertimbangkan peringkat IP untuk perlindungan debu/kelembapan | Standar IP20/IP40, peringkat lebih tinggi tersedia |
Perbandingan Kurva Trip MCB: B vs C vs D Dijelaskan
Memahami karakteristik kurva trip sangat penting untuk pemilihan MCB yang tepat. Jenis kurva menentukan kapan elemen magnetik memberikan perlindungan instan terhadap korsleting.
| Jenis Kurva | Rentang Trip Magnetik | Aplikasi Khas | Toleransi Arus Masuk | Ketersediaan VIOX |
|---|---|---|---|---|
| Tipe B | 3-5 × In | Beban resistif: Penerangan, elemen pemanas, outlet umum | Rendah - memicu pada arus lebih sedang | Semua seri VOB |
| Tipe C | 5-10 × In | Beban campuran: Distribusi umum, motor kecil, penerangan neon | Sedang - standar untuk 90% aplikasi | Semua seri VOB (rekomendasi default) |
| Tipe D | 10-20 × In | Beban induktif: Motor, transformator, peralatan las | Tinggi - mentolerir arus awal yang tinggi | Semua seri VOB (sebutkan saat memesan) |
| Tipe K | 8-14 × In | Khusus: Kompresor, peralatan sinar-X, motor tugas berat | Sangat tinggi - aplikasi khusus | Tersedia berdasarkan permintaan (MOQ berlaku) |
Proses Manufaktur MCB - Dari Bahan Baku hingga Produk Bersertifikat
Alur Kerja Produksi Kami Sebagai produsen MCB yang terintegrasi secara vertikal, kami mengendalikan setiap tahap:
1. Inspeksi Bahan Baku
- Kontak paduan perak impor
- Terminal tembaga elektrolitik dengan kemurnian tinggi
- Rumah tahan api PA66 (UL94 V0)
- Strip bimetal dari pemasok bersertifikat
2. Perakitan Otomatis
- Perakitan kontak robotik (presisi ±0,01mm)
- Pemasangan & pengujian ruang busur
- Kalibrasi elemen termal & magnetik
- Perakitan akhir di ruang bersih Kelas 10.000
3. Pengujian Kualitas 100%
- Stasiun pengujian listrik otomatis
- Pengukuran kenaikan suhu
- Pengujian kekuatan dielektrik
- Pengujian operasi mekanis (20+ siklus)
4. Sertifikasi & Pengemasan
- Pelabelan ketertelusuran batch
- Dokumentasi kepatuhan IEC/CE
- Kemasan anti-statis
- Branding khusus (pesanan OEM)
Aplikasi
Solusi Listrik untuk Setiap Kebutuhan
Sebagai produsen peralatan listrik tepercaya, VIOX memberikan solusi kelistrikan berkinerja tinggi yang dirancang untuk aplikasi perumahan, komersial, industri, dan energi terbarukan—memberikan penghematan biaya, efisiensi operasional, dan keandalan di berbagai industri di seluruh dunia.
Sistem Energi Surya & Terbarukan
Sektor surya mengandalkan komponen DC khusus untuk manajemen tegangan tinggi yang aman dan proteksi lonjakan arus dalam sistem fotovoltaik.
Manufaktur & Otomasi Industri
Manufaktur industri memerlukan kontrol kelistrikan yang kuat untuk mesin berat dan sistem otomasi.
Bangunan Komersial & Perumahan
Bangunan membutuhkan solusi kelistrikan yang mengutamakan keselamatan dan efisiensi serta memenuhi standar.
Industri Kelautan & Lepas Pantai
Aplikasi kelautan memerlukan komponen yang tahan terhadap air asin, kelembapan, dan getaran.
Gambar Pabrik MCB
Temukan Peralatan Listrik Terlaris Kami – Efisiensi Tinggi, Performa Andal, dan Dipercaya oleh Pemasok Peralatan Listrik di Seluruh Dunia.
Lebih Dari Sekadar Produsen MCB
Di VIOX, kami melampaui pembuatan MCB dengan menawarkan serangkaian layanan bernilai tambah yang dirancang untuk memenuhi kebutuhan proyek Anda. Komitmen kami terhadap keunggulan memastikan bahwa setiap pelanggan menerima perhatian yang dipersonalisasi, panduan ahli, dan dukungan tanpa batas sepanjang perjalanan mereka bersama kami.
Konsultasi Layanan
Apakah persyaratan MCB Anda sederhana atau kompleks, tim kami memberikan saran ahli dan konsultasi teknis. Untuk proyek yang lebih rumit, kami menawarkan dukungan teknik mendalam untuk memastikan pemilihan dan aplikasi produk yang optimal, menjamin keamanan dan efisiensi dalam sistem kelistrikan Anda.
Rekomendasi Produk
Tidak yakin MCB mana yang sesuai dengan sistem Anda? Spesialis kami memberikan rekomendasi khusus gratis berdasarkan persyaratan operasional dan lingkungan spesifik Anda, memastikan Anda mendapatkan yang paling sesuai untuk kebutuhan perlindungan listrik Anda.
Dukungan Logistik
Jika Anda tidak memiliki perusahaan ekspedisi yang dapat diandalkan, kami dapat mengatur transportasi dari pabrik kami ke lokasi proyek Anda tanpa biaya tambahan. Tim logistik kami memastikan pengiriman yang tepat waktu dan aman untuk menjaga proyek Anda tetap sesuai jadwal, meminimalkan waktu henti dan penundaan.
Dukungan Instalasi
Butuh bantuan dengan pemasangan? Tim teknis kami siap menjawab pertanyaan Anda atau memberikan dukungan langsung. Untuk proyek yang lebih besar, kami bahkan dapat mengirimkan seorang insinyur ke lokasi Anda untuk bantuan di lapangan, memastikan MCB Anda dipasang dengan benar dan berfungsi dengan lancar di dalam jaringan listrik Anda.
PENGETAHUAN Tentang RCCB
Apa itu MCB?
Pemutus sirkuit miniatur (MCB) adalah sakelar listrik yang dioperasikan secara otomatis yang dirancang untuk melindungi sirkuit dari kerusakan arus lebih yang disebabkan oleh kelebihan beban atau korsleting. Tidak seperti sekering yang harus diganti setelah beroperasi, MCB dapat direset dan digunakan kembali tanpa batas waktu. Mereka bekerja melalui dua mekanisme perlindungan: elemen termal (strip bimetal) yang memberikan perlindungan tertunda waktu terhadap kelebihan beban, dan elemen magnetik (solenoid) yang memberikan perlindungan instan terhadap korsleting, biasanya beroperasi dalam 0,01-0,1 detik.
Bagaimana Cara Kerja MCB?
MCB modern dari kami fasilitas manufaktur menggunakan dua mekanisme perlindungan:
1. Perlindungan Termal (Beban Berlebih)
- Strip bimetal memanas dan menekuk di bawah arus lebih yang berkepanjangan
- Memberikan tripping tertunda waktu untuk kondisi kelebihan beban
- Memungkinkan arus lebih sementara yang tidak berbahaya (menghidupkan motor)
- Biasanya trip pada 1,13-1,45x arus pengenal dalam 1 jam
2. Perlindungan Magnetik (Hubung Pendek)
- Solenoid elektromagnetik aktif di bawah arus tinggi yang tiba-tiba
- Memberikan tripping instan untuk kondisi gangguan
- Beroperasi dalam milidetik (0,01-0,1 detik)
- Mencegah flash busur dan kerusakan peralatan
Komponen Utama MCB
- Mekanisme Operasi:Pegangan dan mekanisme pengunci
- Kontak:Bagian konduktif yang menghubungkan dan memutus rangkaian
- Ruang Pemadam Busur Api: Memadamkan busur yang terbentuk selama pemisahan kontak
- Elemen Termal: Strip bimetal untuk proteksi kelebihan beban
- Elemen Magnetik: Solenoid untuk proteksi hubung singkat
- Terminal: Titik koneksi untuk kabel masuk dan keluar
Apa perbedaan antara kurva trip B, C, dan D?
MCB kurva-B trip pada 3-5 kali arus pengenal dan ideal untuk beban resistif seperti penerangan dan pemanas. MCB kurva-C trip pada 5-10 kali arus pengenal, membuatnya cocok untuk aplikasi tujuan umum termasuk beban sedikit induktif seperti motor kecil—ini adalah kurva yang paling umum digunakan yang mewakili sekitar 90% instalasi. MCB kurva-D trip pada 10-20 kali arus pengenal dan dirancang untuk beban sangat induktif dengan arus masuk tinggi seperti motor besar, transformator, dan peralatan las.
Bagaimana cara menentukan ukuran MCB yang tepat untuk aplikasi saya?
Hitung konsumsi arus maksimum sirkuit Anda, lalu pilih MCB dengan rating sedikit lebih tinggi dari nilai ini. Pertimbangkan faktor-faktor seperti ukuran kabel, jenis beban, dan potensi ekspansi di masa mendatang. Untuk panduan spesifik, lihat panduan pemilihan kami atau hubungi tim teknis kami.
Apakah MCB VIOX kompatibel dengan papan distribusi merek lain?
Ya, semua MCB VIOX sesuai dengan spesifikasi pemasangan rel DIN standar (35mm) sesuai dengan IEC 60715, membuatnya kompatibel dengan sebagian besar papan distribusi di pasar dari produsen mana pun. Desain klip pemasangan standar memastikan pemasangan yang aman dan penggantian yang mudah. Namun, selalu verifikasi dimensi fisik dan kompatibilitas busbar saat memasang kembali, terutama pada enklosur yang sangat tua atau tidak standar. VIOX menyediakan gambar dimensi terperinci untuk semua produk untuk membantu verifikasi kompatibilitas.
Seberapa sering MCB harus diganti?
MCB biasanya memiliki masa pakai mekanis lebih dari 10.000 kali operasi. Dalam kondisi normal, MCB dapat bertahan 15-20 tahun. Namun, kami menyarankan untuk melakukan inspeksi setiap 5 tahun dan penggantian jika Anda menemukan:
- Perubahan warna atau tanda terbakar
- Kesulitan dalam operasi pengalihan
- Sering tersandung gangguan
- Setelah kejadian hubung singkat yang besar
Apa itu kapasitas pemutusan (Icn) dan mengapa itu penting?
Kapasitas pemutusan (juga disebut kapasitas hubung singkat atau Icn) adalah arus gangguan maksimum yang dapat diinterupsi dengan aman oleh MCB tanpa rusak atau menyebabkan bahaya. Ini dinyatakan dalam kiloampere (kA). Misalnya, MCB 6kA dapat menginterupsi arus gangguan hingga 6.000 ampere. Ini sangat penting karena arus gangguan prospektif bergantung pada ukuran transformator, jarak dari sumber, dan impedansi kabel. Instalasi perumahan biasanya membutuhkan 6kA, sementara lokasi komersial dan industri di dekat transformator mungkin membutuhkan 10kA atau lebih tinggi untuk membersihkan gangguan dengan aman tanpa kegagalan MCB.
Apa perbedaan antara MCB dan RCCB?
MCB (Miniature Circuit Breaker) melindungi terhadap kondisi arus lebih—khususnya kelebihan beban dan korsleting yang disebabkan oleh aliran arus berlebihan melalui sirkuit. RCCB (Residual Current Circuit Breaker) melindungi terhadap arus bocor tanah dengan mendeteksi ketidakseimbangan antara konduktor hidup dan netral, memberikan perlindungan terhadap bahaya sengatan listrik dan gangguan tanah. Untuk perlindungan komprehensif, kedua perangkat sering digunakan bersama dalam instalasi listrik, atau Anda dapat menggunakan RCBO (Residual Current Circuit Breaker with Overcurrent Protection) yang menggabungkan kedua fungsi dalam satu perangkat.
Faktor Pemilihan MCB
Saat memilih MCB, pertimbangkan:
- Peringkat Saat Ini:Arus normal yang dapat dihantarkan MCB secara terus menerus
- Kapasitas Putus: Arus gangguan maksimum yang dapat diputus MCB dengan aman
- Kurva Tripping: Menentukan karakteristik waktu-arus (B, C, D, dst.)
- Peringkat Tegangan: Tegangan maksimum yang dapat ditangani MCB dengan aman
- Jumlah Kutub: Kutub tunggal untuk fase tunggal, tiga kutub untuk tiga fase, dan seterusnya.
- Kepatuhan Standar:Memastikan MCB memenuhi standar sertifikasi yang relevan
Panduan Umum Pemasangan dan Keselamatan MCB
Pemasangan MCB yang tepat sangat penting untuk keselamatan kelistrikan:
- Selalu putuskan aliran listrik sebelum memasang atau mengganti MCB
- Pastikan sambungan kuat untuk menghindari kontak longgar yang dapat menyebabkan pemanasan
- Pasang MCB di area yang berventilasi baik untuk mencegah panas berlebih
- Beri label sirkuit dengan jelas untuk memudahkan identifikasi saat keadaan darurat
- Uji operasi MCB secara berkala dengan menekan tombol uji (jika tersedia)
- Jangan pernah melewati MCB atau meningkatkan ratingnya untuk menghindari trip
Mengapa MCB trip dan bagaimana cara meresetnya?
MCB trip karena: kelebihan beban (terlalu banyak perangkat pada satu sirkuit), korsleting (kontak langsung antara konduktor), gangguan tanah (arus bocor melalui isolasi yang rusak), peralatan yang rusak menarik arus berlebihan, atau penuaan/masalah mekanis MCB. Untuk mereset: (1) Pindahkan sakelar MCB ke posisi “mati” sepenuhnya, (2) Identifikasi dan atasi penyebab tripping, (3) Tunggu 30 detik agar elemen termal mendingin, (4) Alihkan kembali dengan kuat ke “hidup”. Jika MCB segera trip lagi, ada gangguan yang belum teratasi yang memerlukan inspeksi profesional—jangan pernah melewati MCB atau meningkatkan peringkatnya untuk menghindari tripping.
Cara Reset MCB yang Tersandung
Setelah mengidentifikasi dan mengatasi penyebab tersandung:
- Pindahkan saklar MCB ke posisi “off” sepenuhnya
- Tunggu sekitar 30 detik
- Putar kembali dengan kuat ke posisi “on”
Jika MCB langsung trip lagi, berarti masih ada kerusakan yang belum teratasi dan memerlukan penanganan profesional.
Apa perbedaan antara MCB dan sekering?
Meskipun keduanya melindungi dari arus berlebih, MCB dapat direset setelah trip, sementara sekring harus diganti. MCB juga menawarkan karakteristik trip yang lebih presisi dan pengoperasian yang lebih cepat saat terjadi korsleting.
Berapa lama MCB biasanya bertahan?
Dengan pemasangan yang tepat dan kondisi pengoperasian normal, MCB biasanya bertahan 15-20 tahun. Namun, MCB harus diuji secara berkala dan diganti jika menunjukkan tanda-tanda kerusakan.
Bisakah saya mengganti sekring dengan MCB?
Ya, penggantian sekring ke MCB memang umum dilakukan pada instalasi lama. Namun, hal ini seringkali memerlukan modifikasi papan distribusi dan harus dilakukan oleh teknisi listrik yang berkualifikasi.
Apa arti nilai arus listrik pada MCB?
Nilai ampere menunjukkan arus kontinu maksimum yang dapat dialirkan MCB tanpa trip. Misalnya, MCB 16A biasanya memungkinkan arus hingga 16A mengalir terus-menerus, tetapi akan trip jika arus melebihi nilai ini dalam waktu lama.
Bagaimana cara menentukan ukuran MCB yang tepat untuk aplikasi saya?
Untuk memilih ukuran MCB yang tepat: (1) Hitung penarikan arus maksimum sirkuit Anda dalam operasi normal, (2) Pilih arus pengenal MCB (In) yang melebihi nilai ini setidaknya 20% untuk memberikan ruang lebih, (3) Verifikasi ukuran kabel dapat membawa peringkat MCB dengan aman, (4) Pastikan kapasitas pemutusan memenuhi atau melampaui arus gangguan prospektif di titik pemasangan, dan (5) Pilih kurva trip yang sesuai berdasarkan jenis beban (B untuk resistif, C untuk tujuan umum, D untuk motor). Untuk instalasi yang kompleks, konsultasikan dengan tim teknik kami untuk perhitungan beban dan bantuan pemilihan.
Yueqing: Pusat Manufaktur MCB
Yueqing, di provinsi Zhejiang, Tiongkok, dikenal sebagai "Metropolis Perangkat Listrik Tiongkok" dan merupakan pemimpin global dalam peralatan listrik, khususnya pemutus sirkuit mini (MCB) dan perangkat tegangan rendah lainnya. VIOX ELECTRIC, produsen utama di kota ini, telah memperkuat reputasi ini dengan memprioritaskan inovasi, meraih sertifikasi seperti ISO9001 dan CE, serta mengekspor secara ekstensif ke pasar internasional.
Kesuksesan kota ini berakar pada ekosistem industrinya yang kuat, yang didukung oleh produsen-produsen spesialis dan keahlian puluhan tahun dalam menyempurnakan proses produksi. VIOX ELECTRIC membuktikan hal ini dengan menghadirkan produk-produk berkualitas tinggi ke kawasan-kawasan seperti Eropa dan Amerika Utara, yang memperkuat status Yueqing sebagai pemimpin global di pasar MCB.
Dapatkan Penawaran Harga MCB Anda Hari Ini
Harga langsung dari pabrik untuk pemutus sirkuit miniatur bersertifikasi IEC/CE/UL. Sampel gratis tersedia untuk evaluasi proyek. Dukungan teknis ahli disertakan dengan setiap pesanan.
