A rövid válasz az, hogy az Egyesült Államok nem kizárólag 120 voltot használ. A legtöbb amerikai otthon 120/240V-os osztott fázisú (split-phase) tápellátást kap 60 Hz-en. A szabványos csatlakozóaljzatok 120V-ot biztosítanak, míg az elektromos tűzhelyek, ruhaszárítók, vízmelegítők, légkondicionáló berendezések, elektromos járművek töltői és egyéb nagy teljesítményű fogyasztók 240V-ot használhatnak.
Amerika azért tartotta meg a 120V-ot a hagyományos aljzatoknál, mert a korai elektromos világítási rendszerei, készülékei, vezetékezési gyakorlata és biztonsági szabályai a 100–120V-os tartomány köré épültek. Miután ez a telepített bázis hatalmasra nőtt, minden kompatibilis eszköz és áramkör cseréje magas költségekkel járt volna, korlátozott gyakorlati haszon mellett. Az osztott fázisú rendszer már eleve hozzáférést biztosít az amerikai otthonoknak a 240V-hoz azokon a helyeken, ahol a magasabb feszültség hasznos.
Az amerikai feszültségszintek áttekintése
| Kérdés | Rövid válasz |
|---|---|
| Mi az Egyesült Államok szabványos hálózati feszültsége? | Névlegesen 120V AC, 60 Hz frekvencián |
| Az amerikai otthonokban 220V vagy 240V van? | Igen. A legtöbb otthonban 240V áll rendelkezésre a két fázisvezető között |
| Az amerikai hálózat 110V vagy 120V? | A 120V a modern névleges érték; a 110V és 115V régebbi vagy informális kifejezések |
| Miért csatlakoztatják a nagy teljesítményű készülékeket 240V-ra? | Ugyanazon teljesítmény mellett a 240V feleakkora áramerősséget igényel, mint a 120V |
| A dugvilla-adapter egyben feszültségátalakító is? | Nem. Az adapter csak a csatlakozófelületet változtatja meg, a feszültséget vagy a frekvenciát nem |
| A 240V mindig jobb, mint a 120V? | Nem. Mindkét feszültségszintnek megvannak a gyakorlati előnyei, és a rendszertervezés többet számít, mint önmagában a számérték |
Az Egyesült Államok Energiaügyi Minisztériuma az amerikai háztartási áramot 110–120V és 60 Hz-ként írja le, szemben a sok más országban alkalmazott 220–240V és 50 Hz-cel. A lakossági ellátás esetében azonban a pontosabb leírás a következő 120/240V osztott fázisú rendszer.

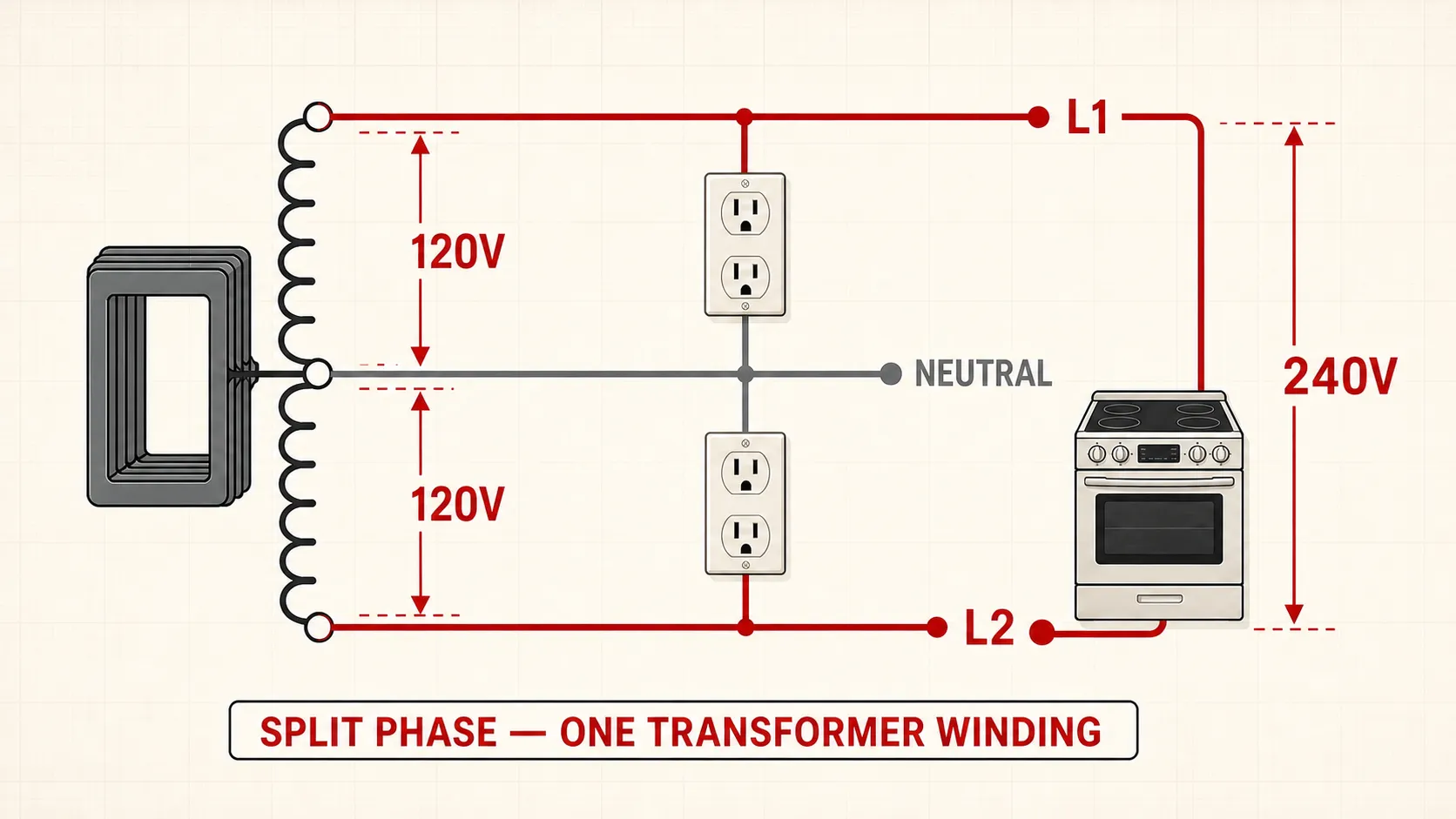

Hogyan működik a 120/240V-os osztott fázisú tápellátás
Egy tipikus észak-amerikai otthont egy középleágazásos transzformátor szekunder oldaláról látnak el. A három szolgáltatói vezető a következő:
- Fázisvezető L1
- Fázisvezető L2
- Középleágazásos nulla
A feszültség bármelyik fázisvezető és a nulla között 120V. A feszültség az L1 és L2 között 240V.
| Kapcsolat | Névleges feszültség | Gyakori felhasználási területek |
|---|---|---|
| L1 és nulla között | 120V | Világítási és általános dugaszolóaljzat-áramkörök |
| L2 a nullavezetőhöz | 120V | Világítási és általános dugaszolóaljzat-áramkörök |
| L1 az L2-höz | 240V | Tűzhelyek, szárítógépek, vízmelegítők, HVAC berendezések, műhelyterhelések és elektromos járművek töltése |
Ezt nevezik osztott fázisnak, nem kétfázisú áramnak. A két 120V-os ág egy transzformátortekercs ellentétes végeiből származik. Amikor az egyik ág pozitív a nullavezetőhöz képest, a másik negatív, így 240V feszültséget hoznak létre egymás között.
Az amerikai kormány lakhatási útmutatója szerint a legtöbb otthon névleges 120/240V-os egyfázisú, háromvezetékes szolgáltatást kap. A kereskedelmi épületek ehelyett olyan rendszereket használhatnak, mint a 120/208V-os háromfázisú, ezért a 240V-ra jelölt berendezésekről nem feltételezhető automatikusan, hogy 208V-on azonos teljesítményt nyújtanak.
Miért szabványosította az Egyesült Államok a 120V-ot?
Nem volt egyetlen világméretű bizottság sem, amely kijelölte volna az egységes háztartási feszültséget. Az elektromos hálózatok helyileg fejlődtek ki, és a korai döntések beépültek az áramfejlesztő berendezésekbe, lámpákba, vezetékezésbe és készülékekbe.
A korai világítási rendszerek határozták meg a feszültségtartományt.
Thomas Edison korai egyenáramú világítási rendszerei körülbelül 100–110 V feszültségen működtek. Ez a feszültség megfelelt az akkori izzólámpáknak és az elérhető elosztási technológiának. Az 1880-as évek végére a 110 V-os világítási rendszerek és a kompatibilis berendezések már kereskedelmi forgalomban voltak.
A váltakozó áram később megnyerte a szélesebb körű elosztásért folytatott küzdelmet, mivel a transzformátorok lehetővé tették az energia nagyfeszültségű továbbítását, majd a felhasználók közelében történő letranszformálását. A váltakozó áramú szolgáltatóknak azonban továbbra is ki kellett szolgálniuk a már meglévő, a kialakult üzemi feszültségre tervezett lámpák és berendezések piacát. Az ellátási mód megváltozott, de az ismert kisfeszültségű tartomány megmaradt.
A névleges feszültség fokozatosan 120 V-ra emelkedett.
Az emberek még mindig “110 V”-ról vagy “115 V”-ról beszélnek, de a modern amerikai névleges tápfeszültség 120 V. Ezek a számok nem három teljesen különböző rendszert jelölnek. Történelmi elnevezéseket, korábbi névleges értékeket, berendezések névleges adatait és a normál tápfeszültség-ingadozást tükrözik.
Ugyanez az elnevezési probléma merül fel a “220 V”, “230 V” és “240 V” esetében is. Egy modern amerikai lakóépületben, 240V a megfelelő névleges fázisok közötti érték. Számos olyan országban, amely IEC-alapú közüzemi hálózatot használ, 230V a névleges fázis-nulla feszültségérték. Mindig a berendezés adattábláját és az alkalmazandó helyi hálózati előírásokat használja, ahelyett, hogy informális feszültségmegnevezésekre hagyatkozna.
Az infrastruktúra miatt az országos szintű átállás nem volt vonzó.
Miután millió számra épültek az épületek, csatlakozóaljzatok, lámpák, készülékek és védelmi eszközök a 120 V-os végáramkörök köré, a szabvány megváltoztatása összehangolt csereprogramot igényelt volna az egész országban.
Ami még fontosabb, az Egyesült Államoknak nem kellett választania a 120 V és a 240 V között. Az osztott fázisú (split-phase) hálózat megőrizte a 120 V-ot az általános célú áramkörök számára, miközben a 240 V-ot elérhetővé tette a nagyobb teljesítményű berendezésekhez. Ez csökkentette a 230 V-os aljzatokra történő országos átállás potenciális előnyeit.
120 V vs. 220–240 V: Milyen elektromos változások történnek?
Egy hatásos teljesítményt felvevő terhelés esetén az egyszerűsített összefüggés szerint:
P = V × Iahol:
- P a teljesítmény wattban
- V a feszültség voltban
- I az áramerősség amperben

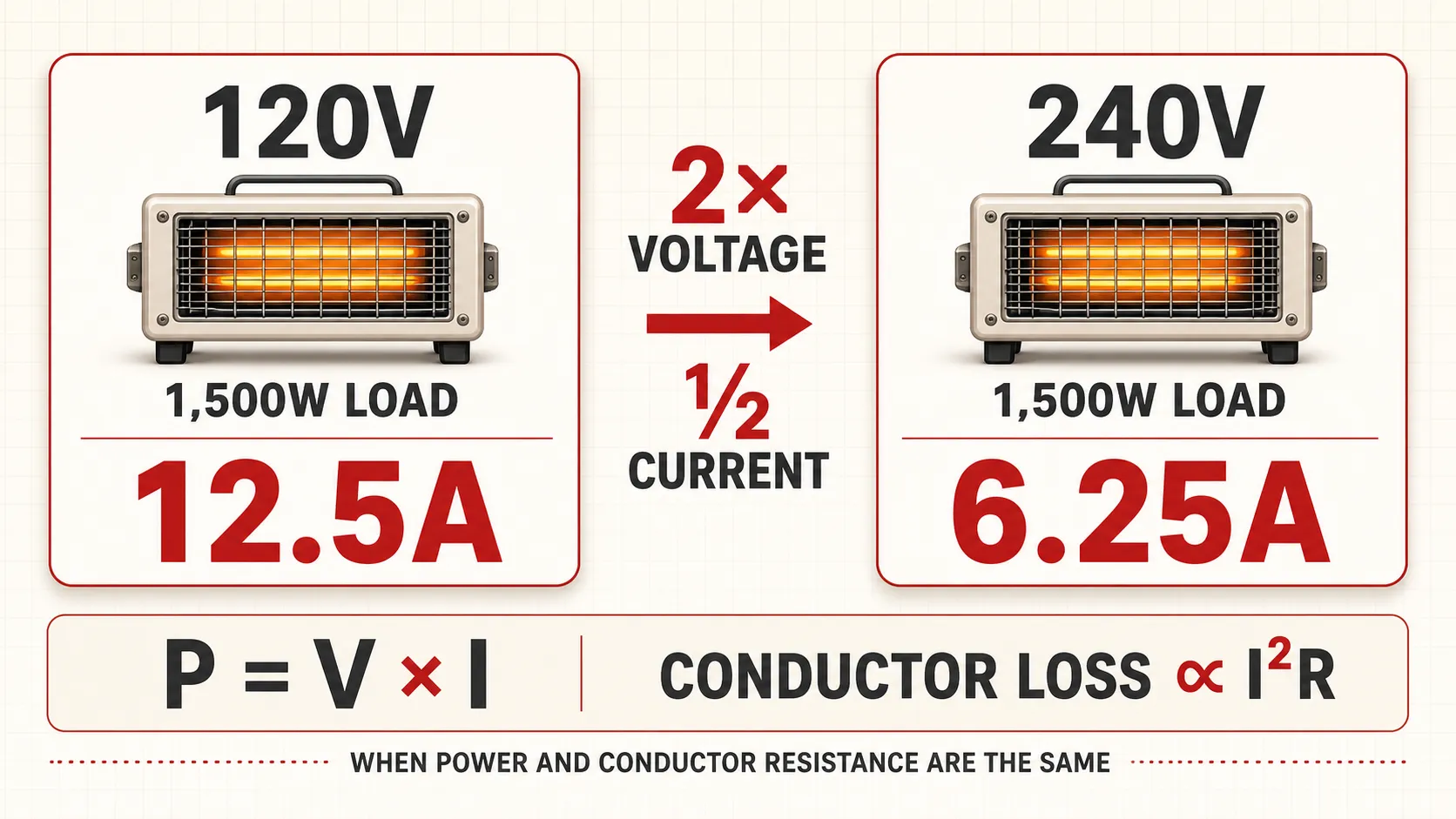

Egy 1500 W-os terhelés hozzávetőlegesen a következő áramerősséget veszi fel:
- 12,5 A 120 V feszültségen
- 6,25 A 240 V feszültségen
A feszültség megduplázása azonos teljesítmény mellett megfelezi az áramerősséget. Ez azért fontos, mert az ellenállásos vezetőn fellépő veszteség a következőképpen alakul:
P veszteség = I²RHa a vezető ellenállása változatlan maradna, az áramerősség megfelezése a negyedére csökkentené a vezetőn fellépő veszteséget. A tényleges telepítések során a vezeték keresztmetszete, a megszakító névleges értéke, az áramkör hossza, a csatlakoztatási módok és a megengedett terhelés is változik, ezért ezt az egyenletet nem szabad úgy értelmezni, hogy egy 240 V-os hálózattal rendelkező ország automatikusan 75%-kal kevesebb háztartási villamos energiát használ fel.
Gyakorlati összehasonlítás
| Tényező | 120 V-os áramkör | 220–240 V-os áramkör |
|---|---|---|
| Áramerősség azonos teljesítmény mellett | Magasabb | Alsó |
| Vezetői veszteség azonos ellenállás és teljesítmény mellett | Magasabb, mivel az áramerősség magasabb | Alacsonyabb, mivel az áramerősség alacsonyabb |
| Rendelkezésre álló teljesítmény azonos névleges áramerősség mellett | Alsó | Magasabb |
| Tipikus egyesült államokbeli felhasználás | Világítás, csatlakozóaljzatok, kis háztartási készülékek | Nagy teljesítményű készülékek és dedikált berendezések |
| Áramütés veszélye | Alacsonyabb feszültség, de még mindig veszélyes | A magasabb feszültség nagyobb áramerősséget képes átvezetni a testen |
| Készülékkompatibilitás | A rendelkezésre álló tápellátáshoz méretezett berendezést igényel | A rendelkezésre álló tápellátáshoz méretezett berendezést igényel |
Mélyrehatóbb mérnöki elemzésért lásd a VIOX útmutatóját a következőhöz: feszültség-, áramerősség- és hálózati veszteségszámítások vagy használja a feszültségesés-kalkulátort egy meghatározott áramkörhöz.
Hatékonyabb a 240V, mint a 120V?
A magasabb feszültség ugyanakkora teljesítményt kisebb áramerősség mellett képes leadni, ami csökkentheti a feszültségesést és a vezetékveszteséget. Ezért továbbítják az elektromos hálózatok az áramot a háztartási felhasználási feszültségnél jóval magasabb feszültségen, majd transzformálják le azt a fogyasztóhoz közelebb.
Azonban a készülékek energiafogyasztása a készülék kialakításától és névleges teljesítményétől függ, nem kizárólag a feszültségtől. Egy 120V-ra tervezett 1500W-os fűtőtest és egy 230V-ra tervezett 1500W-os fűtőtest működés közben egyaránt körülbelül 1500W-ot fogyaszt. A szükséges áramerősségük eltérő, de a hasznos hőteljesítmény nagyjából a teljesítménytől függ.
Egyes 230V-os készülékek gyorsabbnak tűnnek, mivel a helyi csatlakozóaljzat áramköre lehetővé teszi a nagyobb teljesítményű készülékek használatát. Például egy nagyobb teljesítményű vízforraló gyorsabban melegítheti fel a vizet, mint egy kisebb teljesítményű. A gyorsabb eredmény a magasabb megengedett teljesítményből adódik, nem pedig abból, hogy a feszültség univerzális sebességnövelő tényezőként működne.
Biztonságosabb a 120V, mint a 220–240V?
Az alacsonyabb feszültség csökkentheti az adott ellenálláson átfolyó áramerősséget, de sem a 120V-os, sem a 240V-os feszültséget nem szabad érintésvédelmi szempontból biztonságosnak tekinteni. Az áramütés súlyossága több tényezőtől függ:
- Az áram útja a testen keresztül
- Az érintkezés időtartama
- A bőr állapota és nedvességtartalma
- A forrás impedanciája
- Földelés és kötés
- Hiba-megszüntetési idő
- Maradékáram- vagy földzárlat-védelem
A feszültség csak egy része a biztonsági rendszernek. A megfelelő földelés, túláramvédelem, burkolatkialakítás, szigetelés, valamint a hibaáram-védőkapcsoló (GFCI) vagy áram-védőkapcsoló (RCD) alkalmazása elengedhetetlen. A VIOX RCD és GFCI összehasonlítása elmagyarázza, miben különböznek ezek a védelmi megközelítések az IEC és az észak-amerikai környezetben.
Soha ne módosítson elágazó áramkört, csatlakozóaljzatot, transzformátor-csatlakozást vagy berendezés-feszültségkonfigurációt, kivéve, ha rendelkezik a megfelelő képesítéssel, és a munka megfelel a vonatkozó helyi előírásoknak.
Miért nem állítja át az Egyesült Államok az összes aljzatot 220–240 V-ra?
Az országos szintű átállás sokkal többet igényelne, mint a csatlakozóaljzatok cseréje. Ez érintheti:
- Készülékek és csatlakozódugóval ellátott berendezések
- Ágvezetékek és túláramvédelem
- Csatlakozóaljzat- és dugókonfigurációk
- Terméktanúsítás és telepítési szabályok
- Karbantartási eljárások és pótalkatrészek
- Építési előírások és ellenőrzési gyakorlatok
Az előny szintén korlátozott lenne, mivel a meglévő rendszer már most is 240 V-ot biztosít az azt igénylő fogyasztók számára. A szabványos 120 V-os áramkörök továbbra is megfelelnek a legtöbb világítástechnikai, elektronikai és hordozható készülék számára, míg a dedikált 240 V-os áramkörök a nagyobb teljesítményű berendezéseket látják el.
Más szóval, az Egyesült Államok nem hagyta figyelmen kívül a 240 V-ot. Mindkét felhasználói feszültséget ugyanazon lakossági hálózaton belül osztja el.
Használhat 220–240 V-os készüléket az Egyesült Államokban?
Csatlakoztatás előtt ellenőrizze a készülék adattábláját.
Ha a címkén “100–240 V, 50/60 Hz” felirat szerepel”
A tápegységet mindkét elterjedt feszültség- és frekvenciatartományra tervezték. Lehetséges, hogy csak egy megfelelő névleges értékű dugóadapterre van szüksége, de ellenőrizze a földelést és a csatlakozó kompatibilitását.
Ha a címkén “csak 220–240 V” felirat szerepel”
A szabványos amerikai 120 V-os aljzat nem megfelelő. A készüléktől függően szükség lehet egy megfelelő 240 V-os áramkörre vagy egy megfelelően méretezett feszültségnövelő transzformátorra. A motorok, kompresszorok, fűtőberendezések és nagy teljesítményű készülékek különös figyelmet igényelnek.
Ha a címkén “csak 120 V, 60 Hz” felirat szerepel”
Ne csatlakoztassa közvetlenül 230 V-os hálózathoz. Egy egyszerű utazó adapter nem csökkenti a feszültséget. A feszültségcsökkentő transzformátor megoldhatja a feszültség problémáját, de nem feltétlenül változtatja meg az 50 Hz-et 60 Hz-re. A frekvenciaérzékeny motorok, órák, transzformátorok és időzítő eszközök továbbra is hibásan működhetnek.
Mielőtt ipari berendezéseket nemzetközi szinten használna, hasonlítsa össze a feszültséget, a frekvenciát, a fáziskonfigurációt, az áramerősséget, a csatlakozó típusát, a földelési elrendezést és a védelmi eszközökre vonatkozó követelményeket. A VIOX ipari dugalj- és csatlakozó-kiválasztási útmutatója lefedi a főbb kompatibilitási ellenőrzéseket.
A 120V, 208V, 230V és 240V nem felcserélhető jelölések
| Jelölés | Általános kontextus | Fontos különbségtétel |
|---|---|---|
| 110V | Történelmi vagy informális észak-amerikai kifejezés | A modern névleges kimeneti feszültség általában 120V |
| 115V | Általános berendezés adattábla szerinti névleges érték | A berendezés névleges értéke nem feltétlenül egyezik meg a közműszolgáltató névleges tápfeszültségével |
| 120V | Szabványos amerikai fázis-nulla lakossági feszültség | Általában 60 Hz |
| 208V | Fázis-fázis feszültség egy 120/208V-os háromfázisú csillagkapcsolású rendszerben | Nem azonos a 240V-tal; ellenőrizze a berendezés tűréshatárát |
| 220V | Régebbi vagy informális kifejezés; bizonyos piacokon még mindig névleges értéknek számít | Ne feltételezze, hogy ez az amerikai lakossági 240V-ot jelenti |
| 230V | Számos országban elterjedt névleges közüzemi tápfeszültség | Gyakran 50 Hz, de az országspecifikus előírások eltérőek |
| 240V | Az Egyesült Államok lakossági fázisok közötti osztott fázisú feszültsége | Számos nagy teljesítményű lakossági fogyasztóhoz használják |
A legbiztonságosabb szabály egyszerű: a berendezés adattábláját egyeztesse a ténylegesen mért vagy előírt tápfeszültséggel. Ne válasszon alkatrészeket kizárólag a köznyelvben használt megszokott címke alapján.
Melyik rendszer a jobb: 120V vagy 220–240V?
Nincs univerzálisan jobb feszültségszint, az a telepítéstől függ.
A 220–240V-os megközelítés kisebb áramerősség mellett biztosítja az adott teljesítményt, ami előnyös a vezeték-méretezés, a feszültségesés és a nagyobb teljesítményű csatlakozóaljzatok szempontjából. Az amerikai 120/240V-os osztott fázisú rendszer 120V-ot biztosít az általános áramköröknek és 240V-ot a nagy fogyasztóknak anélkül, hogy minden készüléknek a magasabb feszültséget kellene használnia.
A mérnökök és a berendezésbeszerzők számára a gyakorlati kérdés nem az, hogy “melyik nemzeti rendszer a nyerő?”, hanem az:
- Milyen tápfeszültség, frekvencia és fáziskonfiguráció áll rendelkezésre?
- Mit ír elő a berendezés adattáblája?
- Milyen áramkör-védelmi és földelési elrendezés alkalmazandó?
- Megfelel-e a telepítés a helyi villamosenergia-szabványoknak?
Gyakran Ismételt Kérdések
Milyen feszültséget használnak az Egyesült Államokban?
A szabványos amerikai csatlakozóaljzatok névleges 120 V AC feszültséget biztosítanak 60 Hz-en. A legtöbb háztartás 120/240 V-os osztott fázisú ellátást kap, így a 240 V is rendelkezésre áll a dedikált, nagy teljesítményű fogyasztók számára.
Az USA-ban 110 V vagy 120 V a szabvány?
A 120 V a modern névleges érték. A “110 V” a mindennapi beszédben azért maradt meg, mert a korábbi rendszerek alacsonyabb névleges feszültséget használtak. A berendezéseken akkor is szerepelhet 115 V-os jelölés, ha azokat névleges 120 V-os tápellátásra tervezték.
Használ az Egyesült Államok 220V-ot?
Az amerikai háztartásokban általában névleges 240V áll rendelkezésre a két fázisvezető között. Az emberek néha 220V-nak nevezik, de a 240V a pontosabb modern lakossági szakkifejezés. Egyes kereskedelmi épületekben ehelyett 208V-ot biztosítanak.
Miért használ Európa 230V-ot, míg az Egyesült Államok 120V-os aljzatokat?
A rendszerek a nemzetközi harmonizáció előtt egymástól függetlenül fejlődtek. A korai berendezések, az infrastruktúra és a nemzeti szabványok eltérő telepített bázisokat hoztak létre. Számos európai rendszer a 220–240V-os tartomány köré szabványosodott, míg Észak-Amerika megtartotta a 120V-os általános célú áramköröket, és azokat 240V-os osztott fázisú betáplálással párosította.
Kevesebb áramot fogyaszt a 240V, mint a 120V?
Nem feltétlenül. A terhelés energiafogyasztása elsősorban a teljesítményétől és a működési idejétől függ. A magasabb feszültség azonos teljesítmény mellett csökkenti az áramerősséget és mérsékelheti a vezetékezési veszteségeket, de nem jelenti azt, hogy minden készülék kevesebb energiát fogyaszt.
Lassabban fog működni egy 240V-os készülék 120V-on?
A kialakításától függően előfordulhat, hogy el sem indul, gyengén fűt, hibásan működik vagy károsodik. Ne tesztelje a nem kompatibilis berendezéseket egyszerű csatlakoztatással. Használjon az adott berendezéshez jóváhagyott, megfelelő névleges értékű tápellátást vagy átalakító megoldást.
Átalakíthat egy dugvilla-adapter 220V-ot 120V-ra?
Nem. A dugvilla-adapter csak a fizikai csatlakozást változtatja meg. A feszültségátalakításhoz megfelelő transzformátorra vagy elektronikus átalakítóra van szükség, a frekvencia-kompatibilitást pedig külön kell értékelni.
Miért használ az Egyesült Államok 60Hz-et 50Hz helyett?
A frekvencia, akárcsak a feszültség, a korai regionális szabványosítás során rögzült. Ennek megváltoztatása hatással lenne a generátorokra, motorokra, transzformátorokra, órákra és egyéb frekvenciafüggő berendezésekre. A modern teljesítményelektronika sok termék esetében képes mindkét frekvenciát kezelni, de nem minden terhelés frekvenciafüggetlen.
Következtetés
Az Egyesült Államok azért tartotta meg a 120V-os általános célú áramköröket, mert a korai világítási rendszerek és a hatalmas telepített bázis ezen feszültségtartomány köré épült. Azonban az országot “kizárólag 120V-os” rendszerként leírni félrevezető. Egy tipikus amerikai háztartás 120/240V-os osztott fázisú tápellátást kap, ahol a 120V-ot a szokásos aljzatokhoz, a 240V-ot pedig a nagyobb teljesítményű terhelésekhez használják.
A mérnöki szempontból jelentős különbség az áramerősség: azonos teljesítmény mellett a 240V feleakkora áramerősséget igényel, mint a 120V. Ez csökkentheti a feszültségesést és a vezetékveszteséget, de nem teszi a 240V-os berendezéseket általánosan hatékonyabbá, és nem teszi a 120V-ot biztonságossá. A megfelelő berendezés-illesztés, a földelés, az áramkörvédelem és a helyi előírások betartása mindkét feszültségszinten elengedhetetlen.
Hivatkozások
- Amerikai Energiaügyi Minisztérium: Villamosságtan 101
- Amerikai Lakásügyi és Városfejlesztési Minisztérium: Elektromos energia
- OpenStax Egyetemi Fizika: Elektromos energia és teljesítmény
- Phoenix Contact: USA áramelosztási konfigurációk
- Smithsonian Nemzeti Amerikai Történeti Múzeum: Korai elektromos világítási rendszerek
