Az elavult infrastruktúra dilemmája
A gyártóüzemekben, kereskedelmi épületekben és ipari létesítményekben több ezer, 20-40 évvel ezelőtt telepített vezérlőpanel továbbra is működik – gyakran megfelelő tűzvédelem nélkül. Ezek az elavult rendszerek csendes sebezhetőséget jelentenek: egy olyan korszakban tervezték őket, amikor még nem voltak modern tűzvédelmi szabványok, idővel lebomló anyagokból épültek, és hiányzik belőlük az a automatizált védelem, amelyet a mai előírások egyre inkább megkövetelnek.
A létesítményvezetők előtt álló kihívás éles: a vezérlőpanelekben keletkező elektromos tüzek évente becslések szerint 1,36 milliárd dollárnyi anyagi kárt okoznak csak az Egyesült Államokban, ugyanakkor a régebbi panelek tűzvédelmének korszerűsítése hagyományosan költséges, invazív módosításokat igényelt. A teljes panelcsere egységenként 5000 és 50 000 dollár közötti összegbe kerülhet, ami olyan pénzügyi akadályt jelent, amely kritikus infrastruktúrát hagy védelem nélkül.
Itt jön a képbe a DIN sínre szerelhető tűzoltó készülékek forradalmasítják a korszerűsítési egyenletet. A legtöbb vezérlőpanelben – még a több évtizedesekben is – megtalálható szabványos 35 mm-es DIN sínre szerelhető rendszer kihasználásával ezek a kompakt tűzoltó eszközök lehetővé teszik a nem invazív tűzvédelmi korszerűsítéseket, amelyek minimális leállást, szerkezeti módosításokat nem igényelnek, és a hagyományos korszerűsítési költségek töredékébe kerülnek.
Az elöregedő elektromos infrastruktúráért felelős karbantartó mérnökök és létesítményvezetők számára a, DIN sínre szerelhető tűzoltó készülékek a legkönnyebb, legköltséghatékonyabb utat kínálják a megfelelőséghez és a biztonsághoz a teljes rendszercsere okozta üzemzavar nélkül.
A korszerűsítési kihívás: Miért van szükség a régi vezérlőpanelek tűzvédelmi korszerűsítésére?

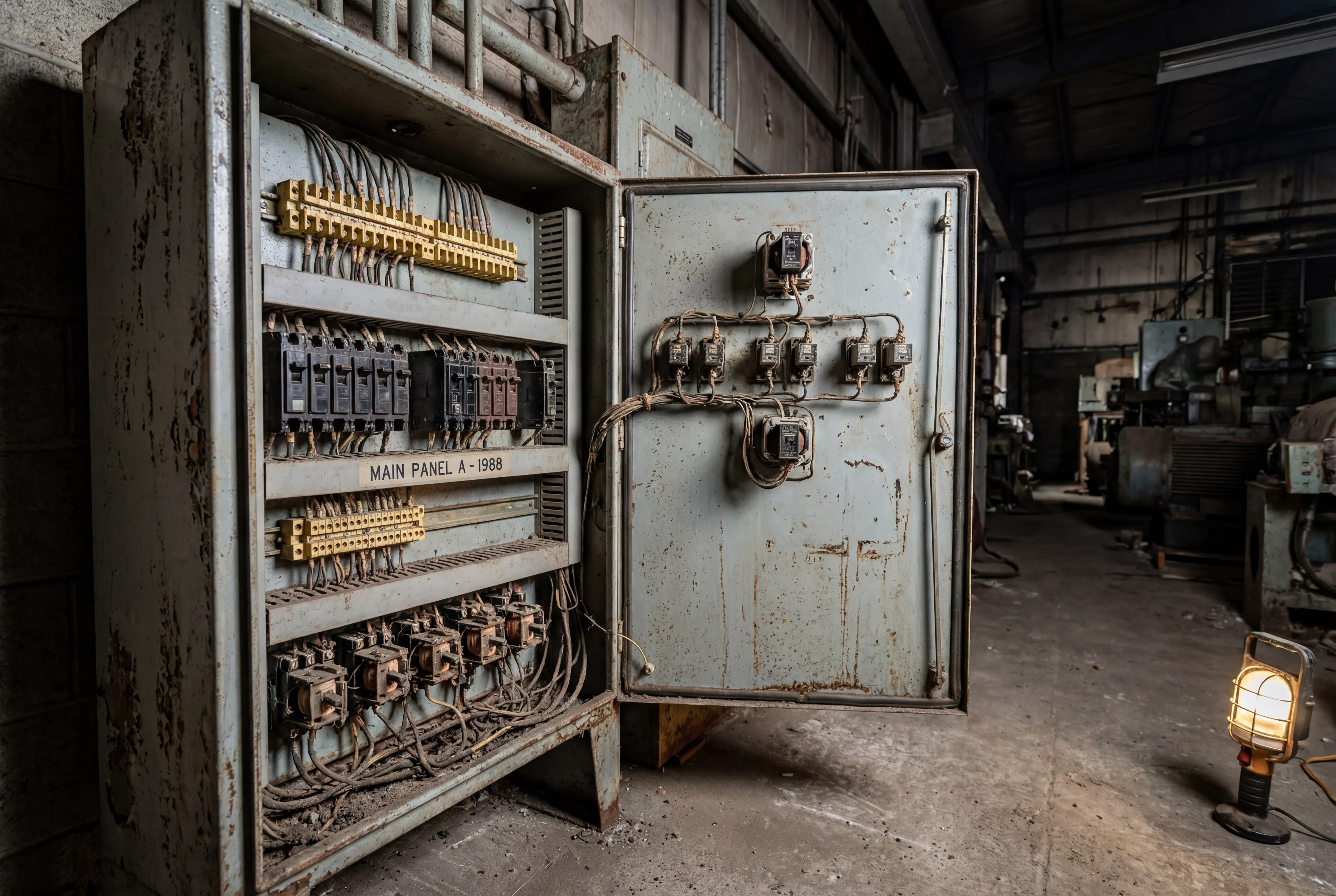

Az elöregedő infrastruktúra valósága
Az iparági kutatások szerint az elektromos vezérlő infrastruktúra átlagos életkora növekszik, mivel a szervezetek késleltetik a cseréket. Sok létesítmény az 1980-as és 1990-es években telepített paneleket üzemeltet, amikor a tűzvédelmi követelmények kevésbé voltak szigorúak, és az aeroszolos oltási technológia nem létezett. Ezek az elavult rendszerek többféle tűzveszélynek vannak kitéve:
- Anyagromlás: A szigetelés 20-30 év után törékennyé válik, ami növeli a rövidzárlat kockázatát. Az áramköri lapokon mikroszkopikus repedések keletkeznek. A sorkapcsok évtizedekig tartó hőciklusok miatt meglazulnak. Minden egyes romlási mechanizmus növeli a tűz valószínűségét.
- Elavult tervezési szabványok: A régebbi panelekből gyakran hiányoznak a modern biztonsági funkciók, mint például az ívzárlat-érzékelés, a megfelelő szellőztető rendszerek és a hőmérséklet-ellenőrzés. Alacsonyabb elektromos terhelésre tervezték őket, mint amit a mai igények támasztanak.
- Elavult alkatrészek: A megszűnt berendezésekhez nehéz pótalkatrészeket találni, ami karbantartási problémákat okoz. A barkácsolt javítások és a nem kompatibilis helyettesítések további tűzveszélyeket jelentenek.
- Megfelelőségi hiányosságok: A tűzvédelmi előírások folyamatosan fejlődnek. Azok a panelek, amelyek megfeleltek az 1990-es évek követelményeinek, megsérthetik a jelenlegi NFPA 70 (National Electrical Code) vagy NFPA 2010 (Condensed Aerosol Fire-Extinguishing Systems) szabványokat, ami biztosítási és szabályozási kötelezettségeket von maga után.
Gyakori korszerűsítési akadályok
| Kihívás | Leírás | Hatás a hagyományos korszerűsítésre | DIN sínre szerelhető megoldás |
|---|---|---|---|
| Térbeli korlátok | Az elavult panelekben nincs szabad hely a tűzoltó berendezések számára | Külső szerelést vagy panelbővítést igényel (2000-8000 dollár) | A meglévő DIN sínre szerelhető, 1 pólusú megszakító helyet használva |
| Leállási követelmények | A hagyományos korszerűsítésekhez 4-12 órás elektromos leállásra van szükség | Óránként 5000-50 000+ dolláros termelési veszteség | Telepítés <30 perc alatt a tervezett karbantartás során |
| Szerkezeti módosítások | A csövek, hengerek és külső eszközök fúrást/hegesztést igényelnek | Szennyeződési kockázatot, biztosítási komplikációkat okoz | Nincs panelmódosítás – rápattintható telepítés |
| Elavult rögzítési pontok | A régi paneltervekben nincsenek modern rögzítési lehetőségek | Egyedi gyártás szükséges (500-2000 dollár) | Univerzális 35 mm-es DIN sín kompatibilitás (a panelek 99%-a) |
| Költségvetési korlátok | A tiszta hatóanyagú rendszerek panelenként 3000-8000 dollárba kerülnek | Megakadályozza az összes veszélyeztetett berendezés védelmét | Az egységköltség 250-600 dollár, ami lehetővé teszi a teljes létesítmény lefedését |
| Tanúsítási dokumentáció | A módosítások szükségessé tehetik a teljes panel újbóli tanúsítását | Mérnöki költségek panelenként 1000-5000 dollár | UL2775/NFPA 2010 tanúsítvánnyal rendelkezik – nincs szükség a panel újbóli tanúsítására |
| Ismeretlen panelállapot | Rejtett romlás a korszerűsítés során derül ki | A projektköltség 30-100%-os túllépése | A nem invazív telepítés nem tár fel rejtett problémákat |
A létesítmények korszerűsítésével kapcsolatos tanulmányokból származó kutatások azt mutatják, hogy az elöregedő vezérlőpanelek tűzvédelmének korszerűsítésének elsődleges akadálya nem a kockázat felismerése, hanem a megvalósítás vélt összetettsége és költsége. A hagyományos megoldások erősítik ezt az akadályt. DIN sínre szerelhető tűzoltó készülékek megszünteti azt.
Miért nem működnek a hagyományos tűzoltási módszerek a korszerűsítéseknél?
A vízhálózati probléma
A sprinklerrendszerek elektromos helyiségekbe történő korszerűsítése kiterjedt csőszerelési munkákat, szerkezeti áttöréseket és vízellátási módosításokat igényel. A négyzetméterenkénti 2-7 dolláros telepítési költségen túl a vízalapú rendszerek katasztrofális meghibásodási módokat vezetnek be:
- Elektromos összeférhetetlenség: A víz vezeti az elektromosságot, ami áramütésveszélyt és berendezéskárosodást okoz az oltás során
- Korróziós kockázat: Még aktiválás nélkül is a sprinklervezetékekből származó páratartalom felgyorsítja az alkatrészek öregedését
- Hamis aktiválás következményei: A véletlen kisülés tönkreteszi a panelt és a csatlakoztatott rendszereket
- Kód tiltások: A legtöbb joghatóság tiltja a vízalapú oltást a feszültség alatt álló elektromos berendezések helyiségeiben
A gázrendszer korszerűsítésének kihívása
A tiszta hatóanyagú gázrendszerek (FM-200, Novec 1230, CO₂) elektronikailag biztonságos oltást biztosítanak, de jelentős korszerűsítési akadályokat teremtenek:
Infrastrukturális követelmények: A külső hengereknek (150-300 font) külön alapterületre vagy falerősítésre van szükségük. Az elosztóvezetékeknek a falakon és a mennyezeten kell áthaladniuk. A kioldó fúvókák pontos pozicionálási számításokat igényelnek.
Telepítés bonyolultsága: Egy tipikus gázrendszer utólagos felszerelése a következőket igényli:
- 8-16 óra elektromos leállás
- Egyeztetés a HVAC-vállalkozókkal (nyomáscsökkentő zsaluk)
- Építési engedélykérelmek és ellenőrzések
- Üzembe helyezési tesztelés tanúsított technikusokkal
Folyamatos karbantartási teher: Az éves hengersúly-mérés, nyomásellenőrzés, ötéves hidrosztatikus vizsgálat és a szer cseréje panelenként évi 300-800 USD visszatérő költséget eredményez.
Gazdasági akadályok: A panelenkénti 3400-6200 USD teljes beépítési költség a teljes körű létesítményvédelmet megfizethetetlenül drágává teszi a 10-50+ vezérlőpanellel rendelkező szervezetek számára.
A kézi tűzoltó készülékek hiánya
A hordozható tűzoltó készülékek jelentik a legolcsóbb megoldást, de nem nyújtanak megfelelő védelmet a zárt vezérlőpanelek számára:
- Érzékelési késedelem: A zárt panelek belsejében lévő tüzek csak a fejlett szakaszokban láthatók
- Hozzáférési korlátozások: A feszültség alatt álló berendezések megakadályozzák a biztonságos kézi megközelítést
- Válaszidő: A kézi beavatkozás 2-5 percet vesz igénybe, szemben az automatikus rendszerek <10 másodpercével
- Felügyelet nélküli időszakok: Az éjszakai műszakok, a hétvégék és az ünnepnapok védtelenül hagyják a berendezéseket

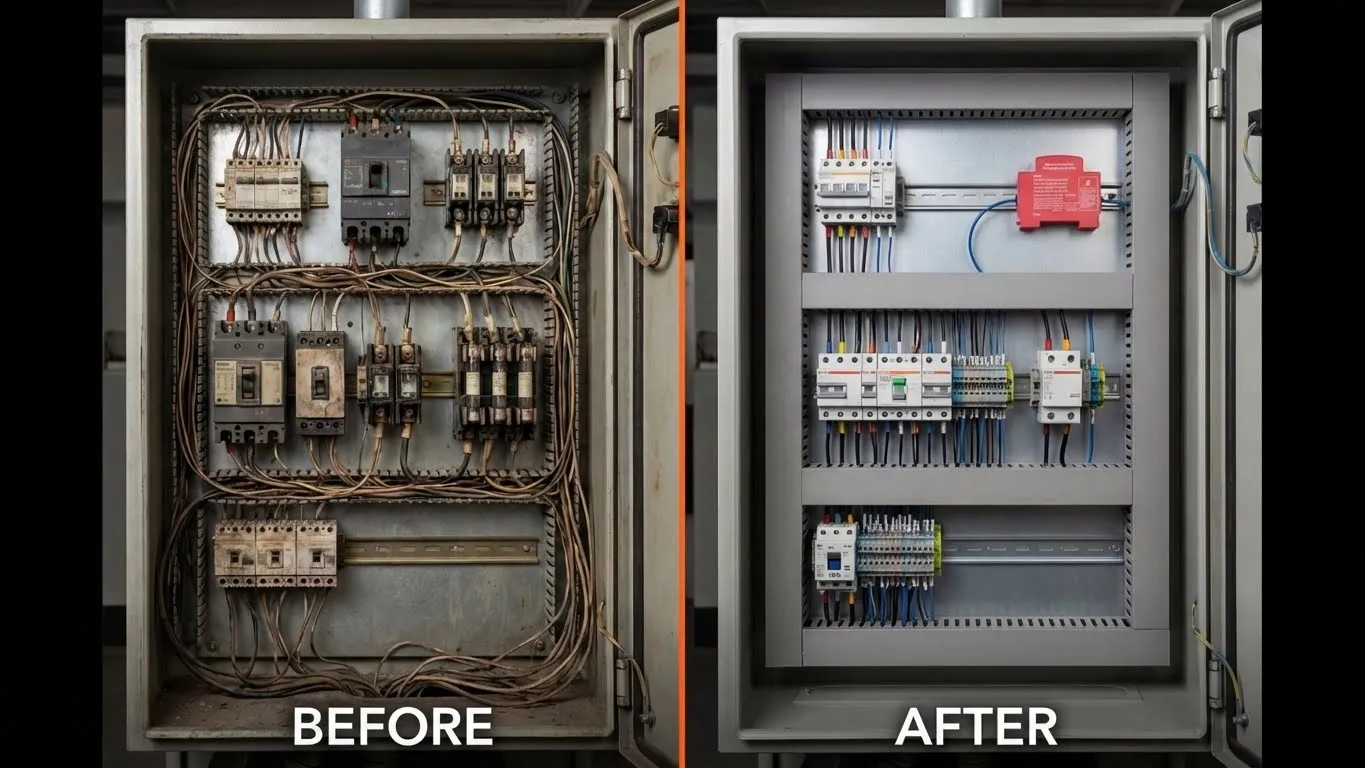

A DIN sínre szerelhető tűzoltó készülék előnye a régi rendszerek számára
Univerzális kompatibilitás a meglévő infrastruktúrával
A zsenialitása DIN sínre szerelhető tűzoltó készülékek abban rejlik, hogy kihasználja azt az infrastruktúrát, amely gyakorlatilag minden, az 1970-es évek óta gyártott vezérlőpanelben megtalálható. A 35 mm-es DIN sín a villamos alkatrészek rögzítésének globális szabványává vált, biztosítva, hogy az utólagos kompatibilitás ne kérdés, hanem garantált legyen.
Formai Tényező Integráció: A 84,5 mm × 18 mm × 60 mm méretű VIOX QRR0.01G/S ugyanakkora helyet foglal el, mint egy egypólusú megszakító. Ez azt jelenti:
- Nincs szükség panelmódosításokra
- Nincs helyigény a meglévő berendezésekkel szemben
- Telepítés az alkatrészek eltávolítása vagy áthelyezése nélkül
- Vizuális összhang a panel eredeti kialakításával
Plug-and-Play telepítés: A csöves oltórendszerekkel ellentétben, amelyek hetekig tartó tervezést és koordinációt igényelnek, a DIN sínre szerelhető egységek percek alatt telepíthetők:
- Azonosítsa a rögzítési helyet a meglévő DIN sínen
- Pattintsa az egységet a sínre a beépített rögzítőcsipesz segítségével
- Vezesse el a hőérzékelő zsinórt a magas kockázatú területeken
- A rendszer üzemkész– az alapműködéshez nincs szükség áramellátásra
Ez az egyszerűség lehetővé teszi a gyors telepítést a teljes létesítményben. Egy karbantartó csapat egyetlen nap alatt 10-20 panelre szerelhet utólag tűzvédelmet – ez a hagyományos rendszerekkel lehetetlen időkeret.
Autonóm működés – nincs szükség panelintegrációra
A gázzal oltó rendszerek egyik legnagyobb utólagos felszerelési kihívása az érzékelés és a vezérlés integrálása a régi panelekkel. Sok régebbi panel nem rendelkezik kommunikációs protokollokkal, tartalék bemenetekkel/kimenetekkel, vagy akár elegendő elektromos kapacitással a modern tűzrendszerekhez.
DIN sínre szerelhető tűzoltó készülékek ezt autonóm működés révén oldja meg:
Termikus aktiváló zsinór: Egy hőérzékeny érzékelővezeték kígyózik a panel belsejében. Amikor a szekrény hőmérséklete eléri a 170 °C-ot (ami tűzveszélyre utal), a zsinór mechanikusan aktiválódik – nincs szükség elektromos áramra. Ez biztosítja:
- Védelem elektromos hibák esetén (amelyek gyakran tüzet okoznak)
- Függetlenség a panelvezérlő rendszerektől
- Nulla integráció az elavult vezérlőarchitektúrákkal
- Immunitás a programozási hibákkal vagy szoftverhibákkal szemben
Opcionális intelligens funkciók: A modern BMS integrációval rendelkező panelekhez a fejlett modellek a következőket kínálják:
- RS485 Modbus kommunikáció
- Távoli aktiválási képesség
- Tűz visszajelző jelzés
- Állapotfigyelés 4G kapcsolaton keresztül
De kritikus fontosságú, hogy ezek a funkciók opcionális fejlesztések, nem követelmények. Az alaprendszer teljesen önállóan véd.
Műszaki adatok: VIOX QRR0.01G/S utólagos alkalmazásokhoz
| Specifikáció | Érték | Utólagos felszerelés előnye |
|---|---|---|
| Fizikai méretek | 84,5 × 18 × 60 mm | Elfér egy 1 pólusú megszakító helyén – nincs szükség a panel bővítésére |
| Anyag adagolása | 10g (piros), 20g (kék) | Skálázható védelem különböző szekrényméretekhez |
| Védett térfogat | ≤0,4 m³ (10 g-os modell) | Ideális tipikus vezérlőpanel belső terekhez (0,3-0,4 m³) |
| Aktiválási hőmérséklet | 170°C ±5°C | A hőzsinór a tűz hőmérsékleti küszöbértékénél aktiválódik |
| Kiürítési idő | ≤6 másodperc | Elnyomja a tüzet, mielőtt az átterjedne a szomszédos berendezésekre |
| Üzemi hőmérséklet | -40°C és +85°C között | Fűtetlen/kültéri, régi telepítésekben is működik |
| Élettartam | 10 év | Karbantartásmentes működés – nincs szükség éves ellenőrzésekre |
| Szerelési szabvány | 35 mm-es DIN sín | Univerzális kompatibilitás az 1970-es évekbeli panelekkel is |
| Tanúsítványok | UL2775, CE, ROHS | Megfelel a modern tűzvédelmi szabványoknak |
| Elektromos követelmények | Nincs (termikus aktiválás) | A panel tápellátása nélkül működik |
Ez a specifikációs profil teszi a VIOX QRR0.01G/S készüléket kifejezetten optimalizálttá a felújítási forgatókönyvekhez, ahol a hely, a teljesítmény és az integráció összetettsége akadályt jelent a hagyományos megoldások számára.
Lépésről lépésre történő felújítási telepítési folyamat
A telepítés egyszerűsége DIN sínre szerelhető tűzoltó készülékek lehetővé teszi a karbantartó személyzet számára a felújítások elvégzését speciális tűzoltó rendszer technikusok nélkül – ami jelentős költségelőnyt jelent a tanúsított szerelőket igénylő gázzal oltó rendszerekkel szemben.
Telepítés előtti felmérés (15 perc)
1. lépés: Panel leltár
- Azonosítsa a felújítást igénylő paneleket koruk, kritikus jellegük és tűzveszélyességi tényezőik alapján
- Mérje meg a belső szekrény térfogatát az egység méretének megerősítéséhez (a legtöbb vezérlőpanel: 0,3-0,5 m³)
- Ellenőrizze a 35 mm-es DIN sín jelenlétét és a rendelkezésre álló rögzítési pozíciókat
- Dokumentálja a panel elektromos terhelését és működési környezetét
2. lépés: Rögzítési hely kiválasztása
- Helyezze az egységet a szekrény felső részébe, ahol a hő természetesen felhalmozódik
- Biztosítson 0,3 m távolságot a védett berendezésektől (az NFPA 2010 szerint)
- Ellenőrizze, hogy a kifolyó fúvóka akadálytalanul lefedi a szekrény belsejét
- Győződjön meg a személyzeti hozzáférési pontoktól való 1,5 m-es biztonsági távolságról
3. lépés: Hőzsinór útvonalterv
- Azonosítsa a magas kockázatú alkatrészeket (transzformátorok, nagy áramerősségű csatlakozók, tápegységek)
- Tervezze meg a zsinór útvonalát a tűz keletkezési pontjainak maximális lefedése érdekében
- Ellenőrizze a megfelelő zsinórhosszt (általában 30-50 cm tartozék)

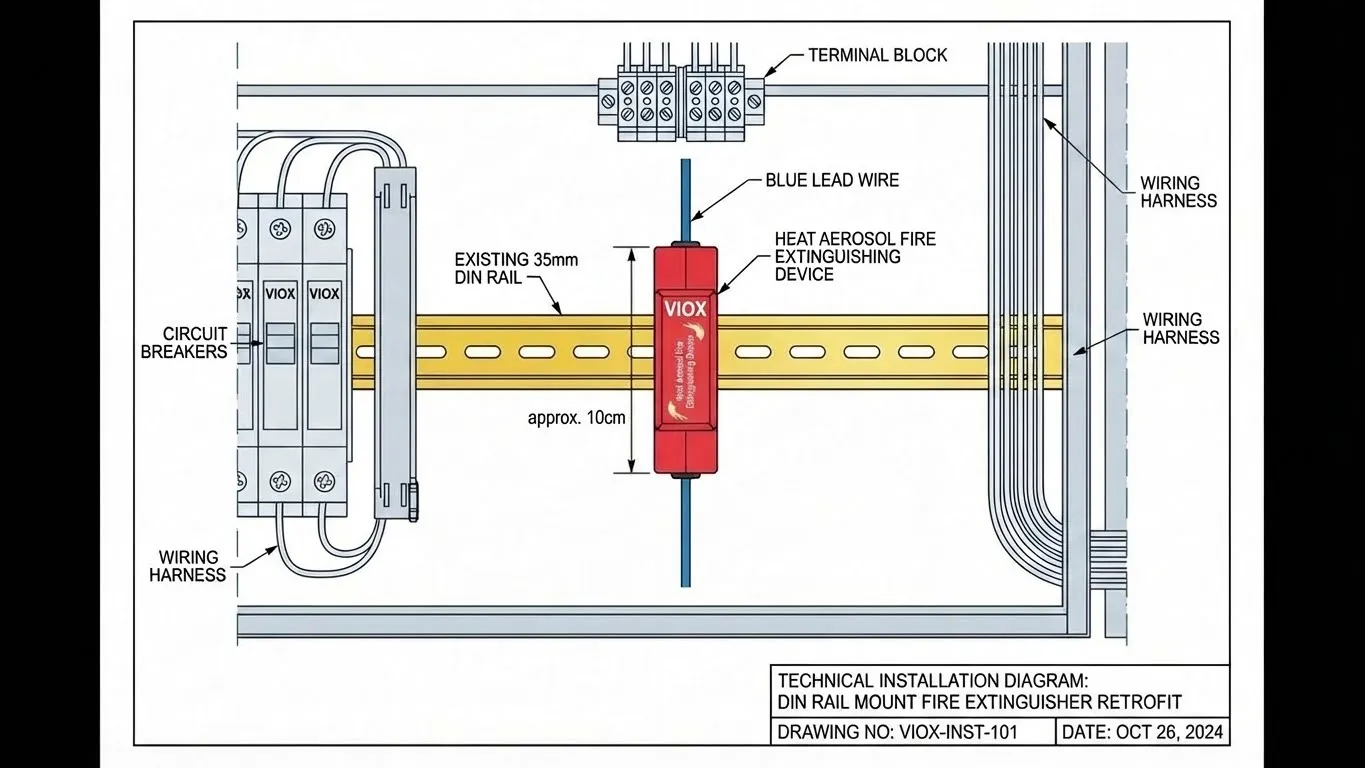

Telepítés végrehajtása (20 perc panelenként)
4. lépés: Fizikai rögzítés
- Pattintsa a DIN sínre szerelhető klipszet a sínre – nincs szükség szerszámokra
- Helyezze az egységet biztonságosan; hallható kattanás jelzi a rögzítést
- Ellenőrizze az egység stabilitását; a rögzítő klipsz 50 N erőt bír ki
5. lépés: Hőzsinór kihelyezése
- Vezesse a detektáló zsinórt a szekrényen keresztül a tervezett útvonalon
- Tartson legalább 50 mm távolságot a feszültség alatt lévő vezetékektől
- Rögzítse a zsinórt kábelkötegelőkkel vagy a meglévő kábelkezelő klipszekkel
- Kerülje a hirtelen hajlításokat (minimális sugár: 25 mm)
- Győződjön meg arról, hogy a zsinór nem akadályozza a panelajtó zárását, és nem zavarja a meglévő berendezéseket
6. lépés: Rendszerellenőrzés
- Ellenőrizze, hogy a kifolyó fúvóka iránya lefedi-e a teljes szekrénytérfogatot
- Ellenőrizze a hőzsinórt, hogy nincs-e rajta sérülés vagy túlzott feszültség
- Ellenőrizze a címke információit (aktiválási hőmérséklet, lefedési térfogat)
- Dokumentálja a telepítés dátumát és az egység sorozatszámát
7. lépés: Opcionális elektromos integráció (Csak intelligens modellek)
- Csatlakoztassa a tűz visszajelző kapcsokat a BMS-hez, ha a felügyelet kívánatos
- Csatlakoztassa az RS485 kommunikációt a távoli állapoteléréshez
- Konfigurálja az aktiválási bemeneteket a továbbfejlesztett érzékeléshez (füstérzékelők)
Telepítés utáni tesztelés és dokumentáció
8. lépés: Funkcionális megerősítés
- Vizuális ellenőrzés minden csatlakozás és távolság tekintetében
- Hőzsinór folytonossági ellenőrzése (ha elektromos modell)
- Dokumentációs fényképezés a karbantartási nyilvántartásokhoz
- Frissítse a létesítmény tűzvédelmi rajzait
9. lépés: Személyzet képzése (5 perc)
- Tájékoztassa a karbantartó személyzetet az új védelemről
- Magyarázza el a termikus aktiválási mechanizmust
- Tisztázza, hogy nincs szükség rutinszerű karbantartásra
- Adja meg a sürgősségi elérhetőségi adatokat
A teljes felújítási folyamat – a kezdeti felméréstől a végső dokumentációig – panelenként kevesebb mint 30 perc alatt befejeződik. Egy 20 elöregedett vezérlőpanellel rendelkező létesítmény egyetlen műszakban teljes tűzvédelmet érhet el, minimális zavarással a működésben.
Költségösszehasonlítás: Utólagos beépítés vs. teljes panelcsere
A tűzvédelmi utólagos beépítési lehetőségek valódi költsége
| Megoldás típusa | Berendezés költsége | Telepítési munkadíj | Kiegészítő alkatrészek | Állásidő költsége (4 óra @ 10 000 Ft/óra) | Teljes költség panelenként | Karbantartás (éves) |
|---|---|---|---|---|---|---|
| Teljes panelcsere | $5,000-25,000 | $2,000-8,000 | Új vezetékezés, újra tanúsítás (1 000-3 000 Ft) | $40,000 | $48,000-76,000 | $200-500 |
| Gázzal oltó rendszer utólagos beépítése | $2,000-4,000 | $800-1,500 | Csövezés, palackok, érzékelők (600-1 200 Ft) | $40,000 | $43,400-46,700 | $300-800 |
| Vízpermetező rendszer utólagos beépítése | $800-2,000 | $1,500-3,000 | Csövezés, nyomás (1 000-2 000 Ft) | $40,000 | $43,300-47,000 | $150-300 |
| Kézi tűzoltó készülék | $50-150 | $0-50 | Falra szerelés, jelzések (20-50 Ft) | $0 | $70-250 | $50-100 |
| DIN sínre szerelhető tűzoltó készülék | $250-400 | $100-200 | Hőérzékelő zsinór (tartozék) | 0 Ft (nincs szükség leállásra) | $350-600 | 0 Ft (karbantartásmentes) |
A költségelőnye DIN sínre szerelhető tűzoltó készülékek az utólagos beépítési alkalmazásokhoz elsöprővé válik a teljes életciklus költségeinek elemzésekor:
Kezdeti beruházási megtakarítás: 42 800-75 400 Ft panelenként a gázzal oltó vagy csere lehetőségekkel szemben
10 éves életciklus előny: A nulla éves karbantartási költségekkel a DIN sínre szerelt megoldások 1 500-8 000 Ft-ot takarítanak meg panelenként egy évtized alatt a gázrendszerekhez képest, amelyek ellenőrzést, nyomáspróbát és oltóanyag cserét igényelnek
Létesítményszintű védelem gazdaságossága: Egy 25 elöregedett vezérlőpanellel rendelkező létesítmény esetében:
- Gázzal oltó rendszer utólagos beépítése: 1 085 000-1 167 500 Ft
- DIN sínre szerelt utólagos beépítés: 8 750-15 000 Ft
- Nettó megtakarítás: 1 070 000-1 159 250 Ft
Ez a gazdasági realitás lehetővé teszi a szervezetek számára, hogy teljes elektromos infrastruktúrájukat megvédjék, ahelyett, hogy szelektíven csak a legértékesebb berendezéseket védenék – ami kritikus biztonsági előny.
A tétlenség rejtett költségei
A tűzvédelmi utólagos beépítések elhalasztása számszerűsíthető kockázatokat teremt:
Berendezés csere: Egyetlen paneltűz 10 000-100 000 Ft értékű elektromos infrastruktúrát pusztít el
Üzemszünet: A gyártási leállás átlagosan 22 000 dollár percenként az autóiparban
Biztosítási következmények: A biztosítók egyre inkább dokumentált tűzvédelmet követelnek az elöregedett elektromos berendezésekhez
Szabályozási bírságok: A nem megfelelő elektromos biztonság miatti OSHA idézések 7 000-70 000 Ft között mozognak szabálysértésenként
Felelősségre vonhatóság: A sérülést vagy halált okozó tüzek jogtalan halál iránti igényeket és gondatlan karbantartás miatti pereket vonnak maguk után
A tűzvédelmi utólagos beépítésbe történő 350-600 Ft-os befektetés olyan biztosítást jelent, amelynek megtérülése a megelőzött katasztrófákban mérhető.
Valós utólagos beépítési forgatókönyvek és alkalmazások
Gyártóüzem korszerűsítése
Kihívás: Egy közepes méretű autóalkatrész-gyártó, amely 30 vezérlőpanelt üzemeltet, amelyeket 1985-1995 között telepítettek. A biztosítási felmérés az automatizált tűzoltás hiányát “magas kockázatú” megállapításként azonosította.
Hagyományos megoldás: A gázzal oltó rendszer utólagos beépítésére panelenként 3 800 Ft-os árajánlat (összesen 114 000 Ft), ami három hétig tartó, szakaszos telepítést és több termelési leállást igényel.
DIN sínre szerelhető megoldás: VIOX QRR0.01G/S egységek telepítve mind a 30 panelen két nap alatt, a tervezett hétvégi karbantartás során. Teljes beruházás: 12 000 Ft. Biztosítási díj csökkentése: évi 8 500 Ft.
ROI: 1,4 év megtérülés csak a biztosítási megtakarításból, a kockázatcsökkentési érték figyelembevétele előtt.
Adatközpont örökölt infrastruktúrája
Kihívás: Egyetemi adatközpont az 1990-es évekbeli elektromos elosztórendszerrel, amelyből hiányzott a tűzvédelem. A teljes csere becsült költsége 180 000 Ft volt, de a költségvetés nem állt rendelkezésre.
DIN sínre szerelhető megoldás: 15 panel utólagosan beépítve aeroszolos tűzoltó készülékekkel az éjszakai karbantartási időszakokban. A szerver működésének nulla megszakítása. Teljes költség: 7 500 Ft.
Eredmény: Megfelelt a biztosítási követelményeknek, megakadályozta az évi 12 000 Ft-os díjemelést, megvédett 4 millió Ft értékű szerver infrastruktúrát.
Ipari üzem megfelelőségi utólagos beépítése
Kihívás: Vegyi feldolgozó üzem megbukott a tűzoltósági ellenőrzésen a védtelen elektromos helyiségek miatt. 60 napos megfelelési határidő.
Hagyományos megoldás: Tiszta oltóanyag rendszer tervezése, engedélyeztetése és telepítési ütemterve: 90+ nap (határidő elmulasztva).
DIN sínre szerelhető megoldás: 40 vezérlőpanel utólagosan beépítve hat nap alatt a meglévő karbantartó személyzet segítségével. Sikeres újraellenőrzés 20 nappal a határidő előtt.
Megfelelőségi érték: Elkerülték az üzem leállítási parancsát, amely heti 500 000 Ft+ költséggel járt volna.
Elöregedett épület infrastruktúrájának korszerűsítése
Kihívás: 1970-es években épült kereskedelmi épület eredeti elektromos panelekkel, amelyekből hiányzik a modern tűzvédelem. Az épület eladása a tűzvédelmi korszerűsítések függvénye.
DIN sínre szerelhető megoldás: 25 panel utólagosan beépítve öt emeleten három nap alatt, a bérlők zavarása nélkül. Az épület eladása a tervek szerint folytatódott.
Tranzakciós érték: 150 000 Ft-os árcsökkentés elkerülése a tűzvédelmi követelmények teljesítésével a zárás előtt.
Gyakran Ismételt Kérdések
K: A DIN sínre szerelhető tűzoltó készülékek megvédhetik azokat a paneleket, amelyeket még azelőtt telepítettek, hogy a DIN sínre szerelés szabványossá vált volna?
V: Bár a 35 mm-es DIN sín szabványosítása az 1970-es években történt, a korábbi panelek különböző rögzítési módszereket alkalmaztak. A DIN sínek nélküli panelekhez (elsősorban 1970 előtti telepítésekhez) a VIOX mágneses rögzítésű és csavaros alternatívákat kínál ugyanazzal az aeroszolos technológiával. A helyszíni felmérés határozza meg az optimális rögzítési módszert. A gyakorlatban az utólagos beépítést igénylő vezérlőpanelek 99%-a szabványos DIN sínekkel rendelkezik.
K: Érvényteleníti-e a tűzoltó berendezés beszerelése egy régi panelbe a fennmaradó berendezések garanciáját?
A: DIN sínre szerelhető tűzoltó készülékek nem invazív módon szerelhető be a panel alkatrészeinek vagy vezetékeinek módosítása nélkül, megőrizve a gyártói garanciákat. A gázzal oltó rendszerekkel ellentétben, amelyek nyomáscsökkentő módosításokat igényelnek, vagy a szerkezeti átalakításokkal járó sprinkler rendszerekkel ellentétben, a DIN sínre szerelhető egységek egyszerűen egy rendelkezésre álló rögzítési pozíciót foglalnak el. Dokumentálja a telepítést fényképekkel, amelyek azt mutatják, hogy a panelen nem történt módosítás a garancia védelme érdekében.
K: Hogyan tudom megállapítani, hogy a régi panelem DIN sínje elbír-e további eszközöket?
V: A szabványos 35 mm-es DIN sínek rögzítési pontonként 50 N (11,2 font) erőre vannak méretezve. A VIOX QRR0.01G/S súlya <100 g, ami még a régi síneken is bőven a kapacitáson belül van. A telepítés előtt azonban szemrevételezéssel ellenőrizze a síneket korrózió, fizikai sérülés vagy lazaság szempontjából. Ha a sínek romlást mutatnak, a csere sín szakaszok ára 2-10 USD méterenként, és elektromos leállás nélkül szerelhetők be – még mindig sokkal olcsóbb, mint az alternatív felújítási módszerek.
K: Több DIN sínre szerelhető tűzoltó készülék megvédhet nagyobb paneleket vagy elektromos helyiségeket?
V: Igen. Minden 10 g-os egység ≤0,4 m³-t véd. Nagyobb panelek (0,6-1,2 m³) esetén telepítsen több egységet átfedő lefedettségi zónákkal. A 3 m³-ot meghaladó elektromos helyiségekhez a VIOX közvetett aeroszolos rendszereket kínál, amelyek nagyobb generátorokhoz csatlakoztatott elosztott fúvókákkal rendelkeznek. A DIN sínre szerelhető egységek moduláris jellege lehetővé teszi a panel méretének változásához igazodó, méretezhető védelmet – ez kritikus előny, ha a panelek idővel bővülnek.
K: Mi történik az aeroszol maradványokkal a kisülés után, és hogyan működik a tisztítás egy régi panelben?
V: A modern aeroszol formulák mikron méretű, nem korrozív részecskéket termelnek. A kisülés után a látható maradványok 20 percen belül leülepednek. A tisztítás sűrített levegővel vagy vákuummal történik – nincs folyékony tisztítás, amely károsíthatná az elöregedett alkatrészeket. Az aeroszol elektromosan nem vezető, és nem okoz zárlatot a meglévő szigetelésromlással rendelkező berendezésekben. Érzékeny elektronikával rendelkező panelek esetén a kisülés utáni ellenőrzés megerősíti, hogy nincs működési hatás az újbóli bekapcsolás előtt.
K: A helyi tűzvédelmi előírások engedélyeket vagy ellenőrzéseket írnak elő a meglévő panelek tűzvédelmének utólagos felszerelésekor?
V: A követelmények joghatóságonként eltérőek. Általánosságban elmondható, hogy a nem invazív utólagos felszerelések (például a DIN sínre szerelhető egységek, amelyek nem módosítják a panel szerkezetét) nem váltanak ki engedélyezési követelményeket. Mindazonáltal mindig ellenőrizze a helyi AHJ-nál (Authority Having Jurisdiction). A VIOX egységek NFPA 2010 tanúsítványa gyakran megfelel a kódkövetelményeknek további mérnöki dokumentáció nélkül. Sok joghatóság a DIN sínre szerelhető utólagos felszereléseket a megszakítók hozzáadásával egyenértékűnek tekinti – engedélyezett munka, amely nem igényel ellenőrzést.
A felújítási döntés meghozatala
Az elöregedett vezérlőpanelek felhalmozott működési tapasztalatot képviselnek – működnek, a kezelők értik őket, és a csere pénzügyileg indokolatlannak tűnik. Ez a logika azonban figyelmen kívül hagyja a több évtizedes üzemeltetés által okozott halmozódó tűzveszélyeket. Az elektromos szigetelés leromlik. A csatlakozások meglazulnak. A por felhalmozódik. Az alkatrészek elavulása barkácsolt javításokat kényszerít ki. Minden tényező növeli a gyulladás valószínűségét.
A hagyományos tűzvédelmi felújítási módszerek – gázzal oltó rendszerek, sprinkler módosítások, teljes panelcsere – olyan költségeket és bonyolultságot rónak, amelyek fenntartják a “ne csináljunk semmit” állapotot. A szervezetek felismerik a kockázatot, de elhalasztják a cselekvést, mert a megvalósítás elsöprőnek tűnik.
DIN sínre szerelhető tűzoltó készülékek alapvetően megváltoztatják ezt a számítást. A meglévő infrastruktúra kihasználásával, az elektromos leállítási követelmények megszüntetésével és a költségek 90-95%-os csökkentésével a hagyományos felújításokhoz képest, eltávolítják azokat az akadályokat, amelyek megakadályozzák a cselekvést.
A döntés egyértelművé válik: fektessen be 350-600 USD-t panelenként egy automatikus tűzoltó berendezés telepítésébe, amely 24 órában, a hét minden napján, egy évtizeden keresztül karbantartás nélkül véd, vagy folytassa a védtelen berendezések üzemeltetését, tudva, hogy egyetlen elektromos tűz nagyságrendekkel többe fog kerülni, mint az átfogó védelem.
Az elöregedett elektromos infrastruktúráért felelős létesítményvezetők és karbantartó mérnökök számára a kérdés nem az, hogy fel kell-e újítani a tűzvédelmet – hanem az, hogy miért nem tette meg már. A technológia létezik. A gazdasági szempontok elsöprően a cselekvés mellett szólnak. A telepítés minimális erőfeszítést igényel. A késlekedés minden napja növeli a kockázatot.
Megvalósítási útvonal:
- Végezzen létesítményfelmérést: Készítsen leltárt a vezérlőpanelekről kor, kritikus fontosság és jelenlegi védelmi állapot szerint
- Rangsorolja a felújítási sorrendet: Először a legnagyobb kockázatú berendezéseket kezelje (elöregedett panelek, amelyek kritikus folyamatokat védenek)
- Számítsa ki a lefedettségi követelményeket: Mérje meg a panel belső térfogatát a szükséges egységek mennyiségének meghatározásához
- Kérjen specifikációkat: Vegye fel a kapcsolatot a VIOX Electric-kel a műszaki dokumentációért és a felújítási útmutatásért
- Ütemezze be a telepítést: Tervezze meg a felújításokat a rutinszerű karbantartási időszakokban a működési hatás minimalizálása érdekében
- Dokumentálja a megfelelést: Fényképezze le a telepítéseket, frissítse a tűzvédelmi terveket, értesítse a biztosítókat
A VIOX QRR0.01G/S a tűzoltó technológia és a gyakorlati felújítási mérnöki munka metszéspontját képviseli – kifejezetten arra a konkrét kihívásra építve, hogy megvédje a régi elektromos infrastruktúrát a hagyományos módszerek költségei, bonyolultsága és zavarai nélkül.
