Az RCCB érzékenységének megértése: Az elektromos biztonság alapja

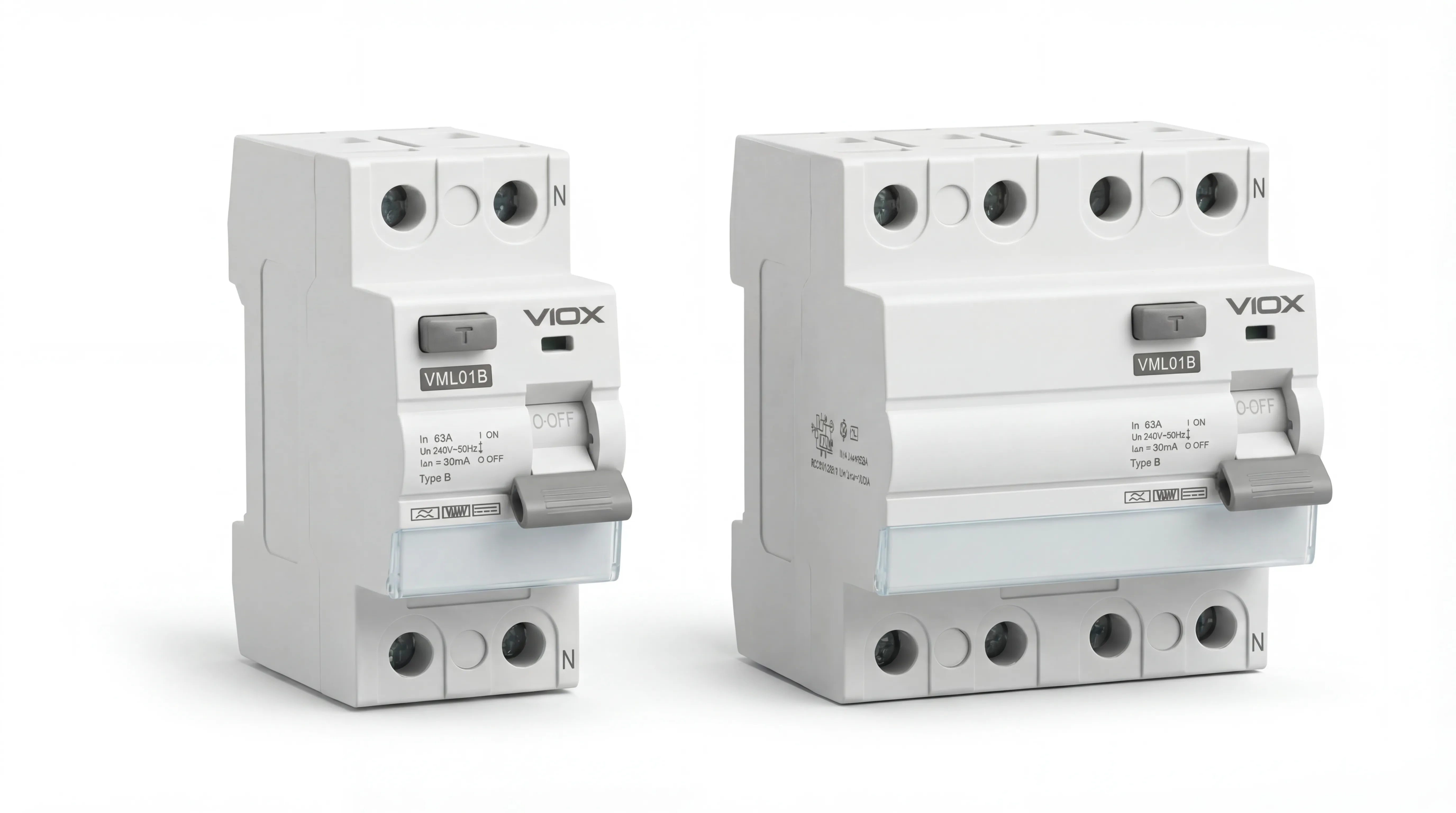

A megfelelő kiválasztása Maradékáramú megszakító (RCCB) Az érzékenység az egyik legkritikusabb döntés az elektromos rendszer tervezésénél. Az érzékenységi érték – milliamperben (mA) mérve – meghatározza, hogy az RCCB milyen gyorsan reagál a földzárlati áramokra, ami közvetlenül befolyásolja mind a személyi biztonságot, mind a berendezések védelmét. A helytelenül kiválasztott érzékenység vagy elégtelen védelmet eredményezhet áramütés ellen, vagy túlzott, üzemszünetet okozó lekapcsolásokat.

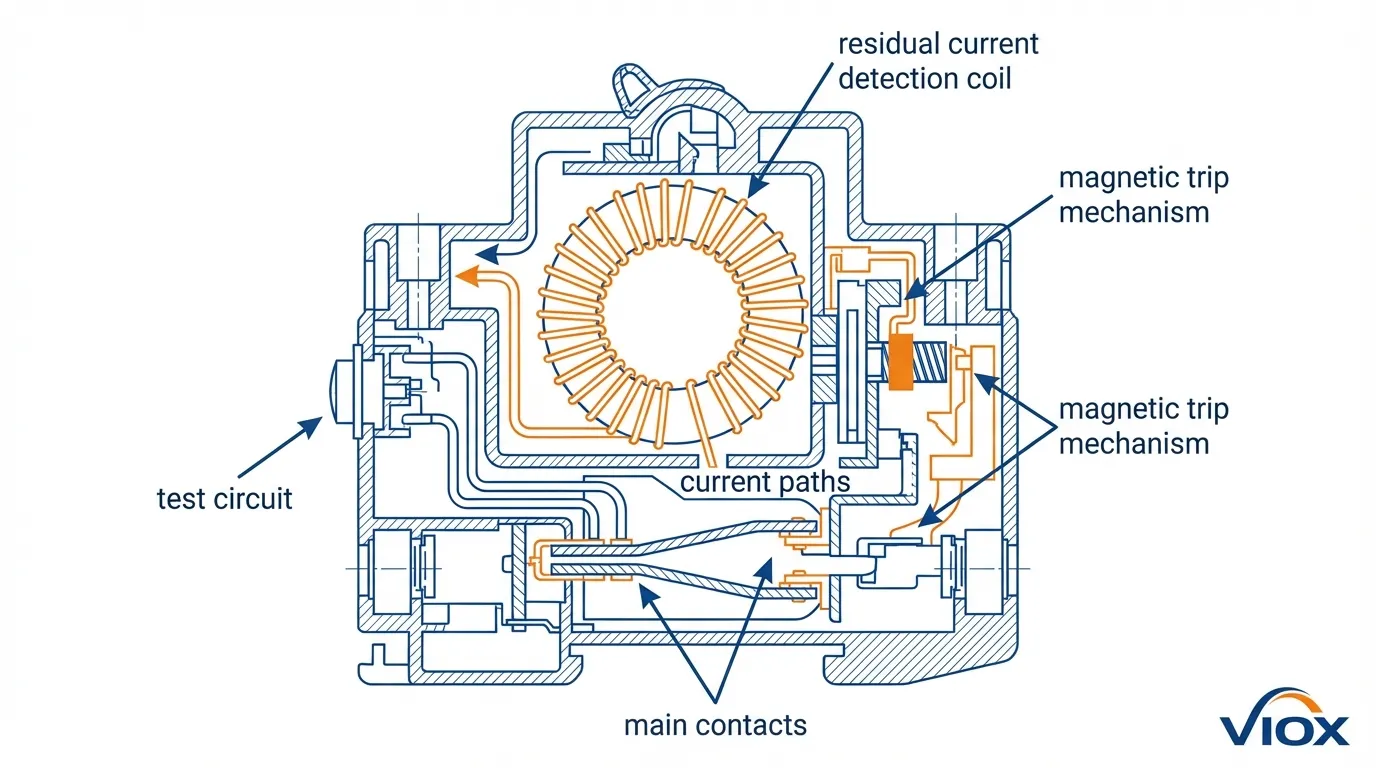

Az RCCB érzékenysége azt a maradék működési áramot (IΔn) jelenti, amelynél az eszköz lekapcsol és leválasztja az áramkört. Ezt a küszöbértéket gondosan kalibrálják az emberi test áramtűrésére vonatkozó fiziológiai kutatások és a tűzmegelőzési követelmények alapján. Az érzékenységi szintek és alkalmazásaik közötti kapcsolat megértése elengedhetetlen az elektromos vállalkozók, a kapcsolószekrény-gyártók és a létesítményvezetők számára, akik felelősek a biztonságos elektromos berendezésekért.
Az RCCB érzékenységi értékeinek magyarázata
Az érzékenységi szintek mögötti tudomány
A szabványos RCCB érzékenységi értékek kiválasztása az elektromos biztonsággal kapcsolatos évtizedes kutatásokon alapul, különös tekintettel Charles Dalzielnek a Kaliforniai Egyetemen, Berkeley-ben végzett munkájára. Tanulmányai meghatározták a kamrafibrilláció áram-idő burkológörbéjét – az áramütés legveszélyesebb következményét. A 30 mA-es küszöbérték a maximális biztonságos szivárgó áramként jelent meg, amelyet az emberi test elviselhet a halálos szívmegállás kockázata nélkül.
Az IEC 61008-1 szerint az RCCB-ket névleges maradék működési áramuk (IΔn) szerint osztályozzák, a gyakori értékek a következők:
| Érzékenységi érték | Elsődleges védelemtípus | Tipikus alkalmazások | Kioldási áramtartomány |
|---|---|---|---|
| 10mA | Fokozott személyi védelem | Orvosi létesítmények, fürdőszobák, úszómedencék | 5mA – 10mA |
| 30mA | Személyi védelem (szabványos) | Lakossági áramkörök, dugaszoló aljzatok, nedves helyiségek | 15mA – 30mA |
| 100mA | Berendezésvédelem + tűzmegelőzés | Kereskedelmi épületek, irodai áramkörök, könnyűipar | 50mA – 100mA |
| 300mA | Tűzvédelem | Ipari létesítmények, főelosztás, upstream szelektivitás | 150mA – 300mA |
| 500mA | Tűzvédelem (nagy létesítmények) | Nehézipar, fő betáplálási védelem | 250mA – 500mA |
Fiziológiai hatások és biztonsági küszöbértékek

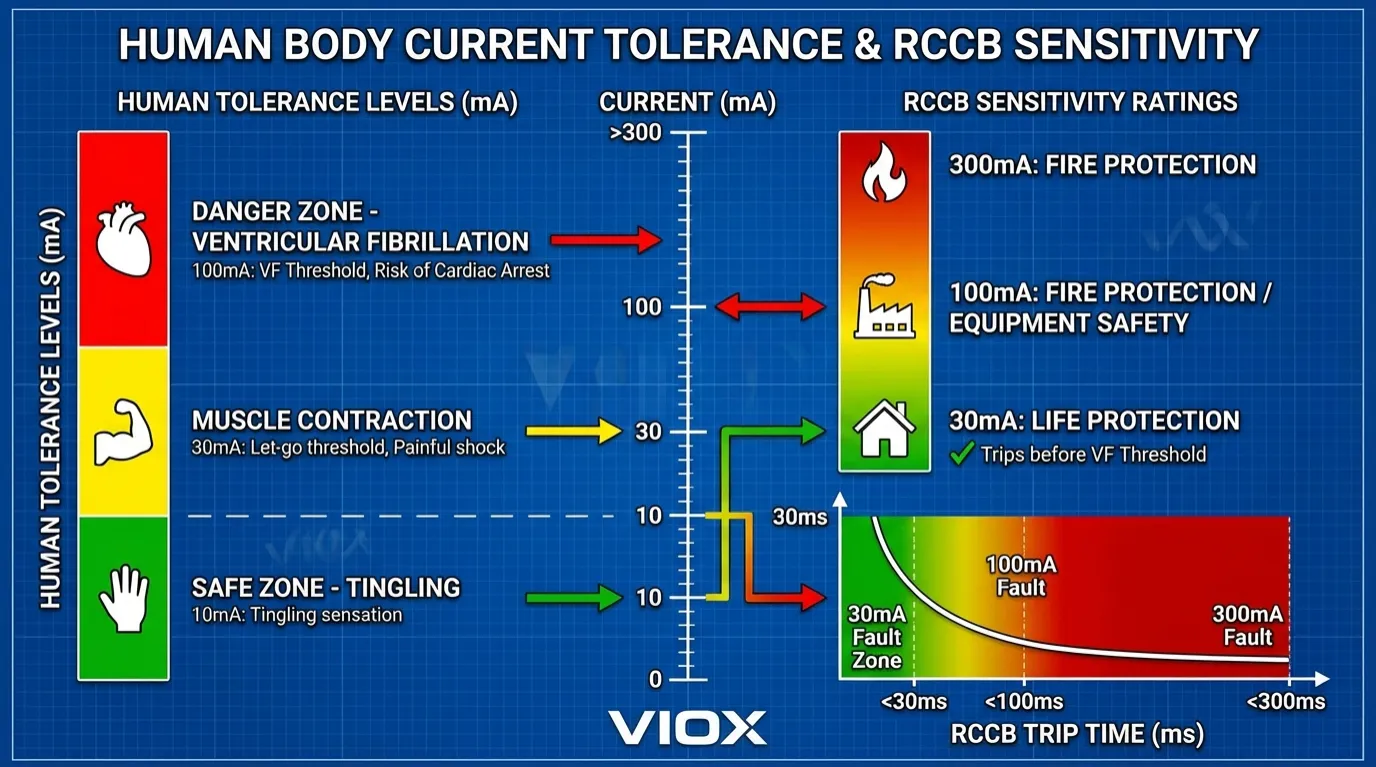

Az emberi test elektromos áramra adott válaszának megértése kulcsfontosságú a megfelelő RCCB kiválasztásához:
- 1-10mA: Érzékelési küszöb, bizsergő érzés, nincs káros hatás
- 10-30mA: Izomösszehúzódás, fájdalmas, de általában nem halálos, elengedési küszöb ~20mA-nél
- 30-100mA: Súlyos izomösszehúzódás, légzési nehézség, potenciális kamrafibrilláció
- >100mA: Nagy valószínűségű kamrafibrilláció, szívmegállás, halálos azonnali beavatkozás nélkül
Ezek a fiziológiai adatok közvetlenül befolyásolják az IEC 61008-1 szabvány követelményeit az RCCB érzékenységi értékeire vonatkozóan.
Alkalmazásalapú kiválasztási útmutató
Lakossági alkalmazások
Lakossági telepítéseknél a 30 mA-es érzékenység az általános szabvány a személyi védelemhez. Ez vonatkozik:
- Minden dugaszoló aljzat áramkörére
- Fürdőszobai és konyhai áramkörök
- Kültéri csatlakozókra
- Hordozható berendezéseket tápláló áramkörökre
- Nedves helyiségekben lévő világítási áramkörökre
Különleges megfontolás: Az úszómedencével vagy pezsgőfürdővel rendelkező otthonokban a helyi elektromos előírásoknak megfelelően 10 mA-es RCCB-k lehetnek szükségesek a medence területén belüli áramkörökhöz.
Kereskedelmi alkalmazások
A kereskedelmi épületek jellemzően többszintű megközelítést alkalmaznak:
| Áramkör típusa | Ajánlott érzékenység | Indoklás |
|---|---|---|
| Irodai dugaszoló aljzatok | 30mA | Közvetlen személyi védelem |
| Szerverszobák | 100mA vagy 300mA | Minimalizálja a berendezések szivárgásából eredő zavaró lekapcsolásokat |
| Főelosztás | 300mA (S típus – szelektív) | Tűzvédelem + szelektivitás a downstream eszközökkel |
| HVAC berendezések | 100mA – 300mA | Berendezésvédelem, nagyobb szivárgási tolerancia |
| Világítási áramkörök | 30mA vagy 100mA | Az áramkör hosszától és a terhelés típusától függően |
Ipari alkalmazások
Az ipari környezetekben a terhelési jellemzők és az üzemeltetési követelmények gondos elemzése szükséges:
- Gyártóberendezések: 100mA – 300mA a motorhajtások és inverterek által okozott zavaró lekapcsolások megelőzésére
- Főkapcsoló tábla: 300mA – 500mA szelektív RCCB-k tűzvédelemhez
- Kezelői állomások: 30mA a közvetlen személyi védelemhez
- Kültéri alállomások: 300mA tűzmegelőzéshez
Ipari környezetben fontolja meg RCBO alternatívák amelyek egyetlen eszközben egyesítik a túláram- és a maradékáram-védelmet.
Kritikus kiválasztási kritériumok
1. Teljes szivárgó áram felmérése
Az RCCB kiválasztásának alapvető számítása a védett áramkörök teljes normál szivárgó áramának becslése. Biztonsági szabályként:
Maximális teljes szivárgó áram ≤ 0,3 × IΔn
Például, ha az áramkör teljes normál szivárgó árama 8mA, akkor a következőre van szüksége:
- Minimális RCCB érzékenység: 8mA ÷ 0,3 = 26,7mA → Válasszon 30mA RCCB-t
Ez a 30% szabály megakadályozza a zavaró lekapcsolásokat, miközben fenntartja a megfelelő biztonsági tartalékokat. A tipikus szivárgó áramok a következők:
- Számítógépek és IT berendezések: 0,5-3mA eszközönként
- Változtatható frekvenciájú hajtások: 5-50mA mérettől függően
- Hosszú kábelfutások: 0,01-0,03mA méterenként
- Fénycsöves világítás: 0,5-2mA lámpatestenként
2. Szelektivitás és diszkrimináció

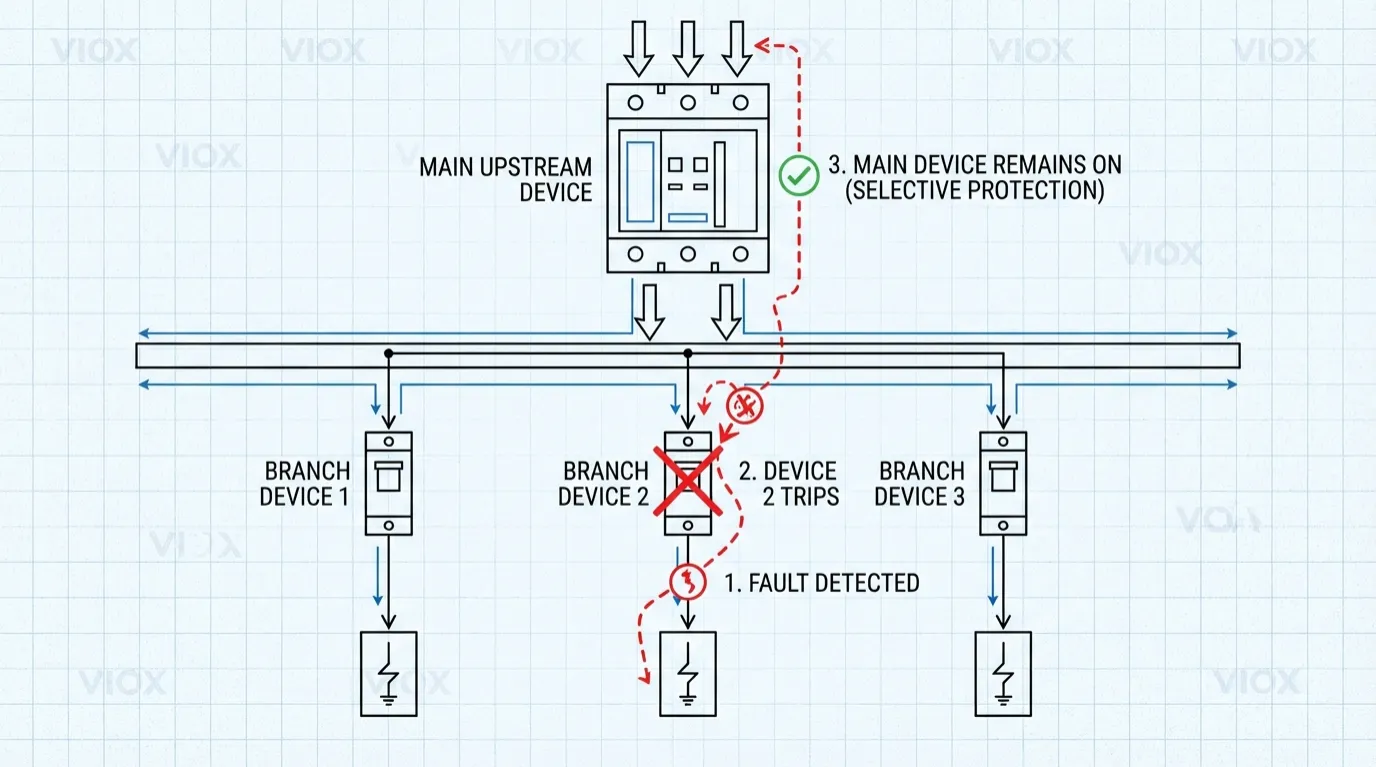

Kaszkádolt védelmi rendszerekben a megfelelő szelektivitás biztosítja, hogy csak a hibához legközelebb eső RCCB kapcsoljon le, fenntartva az áramellátást az érintetlen áramkörökben. A szelektivitás a következő módon érhető el:
| Felfelé irányuló RCCB | Lefelé irányuló RCCB | Szelektivitási módszer |
|---|---|---|
| 300mA Type S (időkésleltetett) | 30mA azonnali | Idő + áram diszkrimináció |
| 100mA Type S | 30mA azonnali | Idő + áram diszkrimináció |
| 300mA azonnali | 100mA azonnali | Csak áram diszkrimináció (korlátozott) |
Type S (szelektív) RCCB-k időzítési késleltetést (általában 40-80 ms) tartalmaznak, amely lehetővé teszi, hogy a lefelé irányuló eszközök először lekapcsoljanak hiba esetén.
3. Terhelési jellemzők
A különböző terhelések eltérő szintű normál szivárgó áramot generálnak:
Alacsony szivárgású terhelések (30mA védelemre alkalmas):
- Rezisztív fűtés
- Izzólámpás világítás
- Egyszerű motorterhelések
- Alapvető készülékek
Magas szivárgású terhelések (100mA-300mA védelmet igényel):
- Változtatható frekvenciájú hajtások (VFD-k)
- Kapcsolóüzemű tápegységek
- Elektronikus előtétek
- EMI szűrőkkel ellátott IT berendezések
- Hosszú kábelfutások (>100m)
Áramkörökhöz, amelyek elektronikus berendezéseket és invertereket tartalmaznak, a megfelelő érzékenység kiválasztása mellett fontolja meg az A típusú, F típusú vagy B típusú RCCB-ket.
4. Telepítési környezet
A környezeti tényezők befolyásolják az érzékenység kiválasztását:
- Nedves helyek (fürdőszobák, kültéri területek): Kötelező 30mA áramütés elleni védelem
- Száraz kereskedelmi helyiségek: 100mA elfogadható a berendezés védelmére
- Ipari létesítmények: 300mA a fő elosztáshoz, 30mA a kezelői területekhez
- Orvosi helyiségek: 10mA a betegterületeken (IEC 60364-7-710)
IEC 61008-1 megfelelőségi követelmények
| Paraméter | Követelmény | Ellenőrzési módszer |
|---|---|---|
| Kioldás IΔn-nél | 0,5 × IΔn és 1,0 × IΔn között kell kioldania | Típusvizsgálat szinuszos AC árammal |
| Nem kioldás 0,5 × IΔn-nél | Nem szabad 0,5 × IΔn alatt kioldania | Folyamatos alkalmazási teszt |
| Kioldási idő IΔn-nél | ≤ 300ms (általános), ≤ 150ms (Type S 2×IΔn-nél) | Típusvizsgálat során végzett időmérés |
| Kioldási idő 5 × IΔn esetén | ≤ 40ms | Nagyáramú kioldási teszt |
| Névleges áram (In) | Folyamatosan kell vinnie az In-t kioldás nélkül | Hőmérséklet emelkedési teszt |
| Rövidzárlati szilárdság (Inc) | Jellemzően 6kA vagy 10kA | Várható zárlati áram teszt |
Érzékenység vs. Kioldási Idő Jellemzők
A kioldási idő teljesítményének megértése kritikus fontosságú a biztonsági elemzéshez:
| Érzékenység | Kioldási idő IΔn esetén | Kioldási idő 5×IΔn esetén | Alkalmazási prioritás |
|---|---|---|---|
| 10mA | ≤ 300ms | ≤ 40ms | Maximális személyi védelem |
| 30mA | ≤ 300ms | ≤ 40ms | Standard személyi védelem |
| 100mA | ≤ 300ms | ≤ 40ms | Berendezés + tűzvédelem |
| 300mA | ≤ 300ms (vagy 150ms S típus esetén) | ≤ 40ms | Tűzvédelem |
| 300mA S típus | ≤ 500ms | ≤ 150ms | Szelektív tűzvédelem |
A kioldási idő jelentősen csökken a hibaáram növekedésével, gyorsabb védelmet nyújtva súlyos hibák esetén, miközben fenntartja a stabilitást kisebb szivárgási körülmények között.
Gyakori kiválasztási hibák, amelyeket el kell kerülni
1. hiba: Túlzott érzékenység nagy szivárgású áramkörökhöz
Egy 30mA-es RCCB telepítése változó frekvenciájú meghajtókkal vagy kiterjedt IT berendezésekkel rendelkező áramkörökre krónikus zavaró kioldásokhoz vezet. Megoldás: Számítsa ki a teljes szivárgási áramot, és válasszon 100mA vagy 300mA érzékenységet megfelelő típussal (A, F vagy B).
2. hiba: Alacsony érzékenység személyi védelemhez
100mA vagy 300mA-es RCCB-k használata a dugaszoló aljzatok áramköreiben sérti a biztonsági előírásokat, és kiszolgáltatja a személyzetet az áramütésnek. Megoldás: Mindig használjon 30mA-t azokon az áramkörökön, ahol közvetlen emberi érintkezés lehetséges.
3. hiba: A szelektivitási követelmények figyelmen kívül hagyása
Több 30mA-es RCCB soros telepítése a szelektivitás figyelembevétele nélkül széles körű áramkimaradásokat okoz egyetlen hiba esetén. Megoldás: Használjon 300mA-es S típusú eszközt felfelé, 30mA-es azonnali eszközzel lefelé.
4. hiba: Helytelen RCCB típus a terheléshez
AC típusú RCCB-k használata DC-érzékeny terhelésekkel (napelem inverterek, EV töltők, VFD-k) megakadályozhatja a megfelelő kioldást. Megoldás: Illessze az RCCB típusát a terhelési jellemzőkhöz - használjon B típus EV töltési alkalmazásokhoz.
5. hiba: A kábelhossz figyelmen kívül hagyása
A hosszú kábelhosszak jelentős kapacitív szivárgási áramot generálnak (0,01-0,03mA/m). Egy 500 méteres kábel 5-15mA szivárgást okozhat, ami a 30mA-es RCCB tartalékának felét felemészti. Megoldás: Vegye figyelembe a kábel szivárgását a teljes szivárgási számításokban.
Gyakorlati kiválasztási munkafolyamat
1. lépés: Azonosítsa az elsődleges védelmi célt
- Személyi védelem → 30mA (vagy 10mA a fokozott védelemhez)
- Tűzvédelem → 100mA, 300mA vagy 500mA
2. lépés: Számítsa ki a teljes áramköri szivárgási áramot
- Összegezze az összes csatlakoztatott berendezés szivárgását
- Adja hozzá a kábel kapacitív szivárgását (hossz × 0,02mA/m)
- Győződjön meg arról, hogy a teljes ≤ 0,3 × a kiválasztott IΔn
3. lépés: Ellenőrizze a szabályozási megfelelést
- Ellenőrizze a helyi elektromos előírásokat (NEC, IEC 60364, BS 7671)
- Erősítse meg a szükséges érzékenységet az adott helyekhez
- Győződjön meg a megfelelő RCCB típusról (AC, A, F, B) a terheléshez
4. lépés: Tervezzen szelektivitási sémát
- Használjon késleltetett (S típusú) RCCB-ket felfelé
- Tartson fenn 3:1 áramarányt a kaszkádolt eszközök között
- Ellenőrizze a koordinációt a gyártói adatokkal
5. lépés: Válassza ki a megfelelő névleges áramot (In)
- RCCB In ≥ maximális terhelési áram
- Vegye figyelembe a sokféleségi tényezőket több terhelés esetén
- Biztosítsa a koordinációt a felfelé irányuló túláramvédelemmel
Az áramkörvédelmi kiválasztással kapcsolatos átfogó útmutatásért tekintse meg a mi 5 lépéses keretrendszerünk panelépítők számára.
Gyakran Ismételt Kérdések
K: Használhatok 100mA-es RCCB-t 30mA helyett a zavaró kioldások csökkentése érdekében?
V: Nem, nem azokon az áramkörökön, amelyek személyi védelmet igényelnek. A szabályozások 30mA érzékenységet írnak elő a dugaszoló aljzatokhoz és a közvetlen emberi érintkezésű területekhez. Nagy szivárgású berendezésekhez telepítsen dedikált áramköröket megfelelő érzékenységgel, vagy használjon A/F típusú RCCB-ket, amelyek jobban kezelik az elektronikus terheléseket.
K: Mi a különbség az S típusú és a standard RCCB-k között?
V: Az S (Szelektív) típusú RCCB-k egy időzítést (40-500ms) tartalmaznak a kioldás előtt, lehetővé téve a lefelé irányuló védelmi eszközök elsőként történő működését. Ez fenntartja az áramellátást a hibák által nem érintett áramkörökben. Használjon S típusú eszközt a kaszkádolt rendszerekben a felfelé irányuló védelemhez.
K: Hogyan számoljam ki, hogy az áramkörömnek 30 mA vagy 100 mA érzékenységre van-e szüksége?
V: Adja össze az összes csatlakoztatott berendezés normál szivárgó áramát a kábel szivárgásával (hossz × 0,02 mA/m). Az összeg nem haladhatja meg az RCCB névleges érzékenységének 30%-át. Ha a teljes szivárgás >9 mA, fontolja meg a 100 mA érzékenységet (kivéve, ha a személyi védelem 30 mA-t ír elő).
K: A 10 mA-es RCCB jobb védelmet nyújt, mint a 30 mA-es?
V: Igen, a 10 mA fokozott védelmet nyújt, és nagy kockázatú területeken, például egészségügyi intézményekben és uszodai zónákban kötelező. A 10 mA-es eszközök azonban hajlamosabbak a zavaró lekapcsolásokra, és csak ott szabad használni őket, ahol kifejezetten szükséges, vagy ahol a fokozott védelem indokolja a kompromisszumot.
K: Szerelhetek-e 300 mA-es RCCB-t egy lakossági főelosztóba?
V: Igen, tűzvédelem céljából és a downstream 30 mA-es RCCB-kkel való szelektivitás biztosítására. A 300 mA-es eszköz önmagában azonban nem nyújt megfelelő személyi védelmet – minden aljzat áramkörét és más, áramütés elleni védelmet igénylő területet 30 mA-es RCCB-kkel kell védenie.
K: Mi történik, ha rossz RCCB típust (AC helyett A) választok a megfelelő érzékenységgel?
V: A megfelelő érzékenység ellenére is előfordulhat, hogy a rossz típus nem észlel bizonyos hibaáramokat. Az AC típusú RCCB-k nem észlelik megbízhatóan az elektronikus berendezésekből származó egyenáramú maradékáramokat, ami potenciálisan védelem nélkül hagyja az áramköröket. A megfelelő érzékenység kiválasztása mellett mindig igazítsa az RCCB típusát a terhelési jellemzőkhöz.
A legfontosabb tudnivalók
- 30 mA érzékenység kötelező a személyi védelemhez a lakossági és kereskedelmi aljzat áramköreiben – ez a biztonság és a szabályok betartása szempontjából nem alku tárgya.
- Számítsa ki a teljes szivárgó áramot az érzékenység kiválasztása előtt: győződjön meg arról, hogy a berendezés szivárgásának és a kábel szivárgásának összege az RCCB névleges érzékenységének 30%-a alatt marad, hogy elkerülje a zavaró lekapcsolásokat.
- Alkalmazza a szelektivitási elveket a többszintű védelmi rendszerekben: telepítsen 300 mA-es S típusú RCCB-ket upstream, 30 mA-es azonnali eszközökkel downstream, hogy áramszünet esetén is fenntartsa az áramellátást az érintetlen áramkörökben.
- Igazítsa az RCCB típusát a terhelési jellemzőkhöz: az érzékenység önmagában nem elég – az AC, A, F vagy B típus kiválasztása attól függ, hogy a terhelések generálnak-e egyenáramú összetevőket vagy nagyfrekvenciás szivárgó áramokat.
- 100 mA és 300 mA érzékenység a berendezések védelmét és a tűzmegelőzést szolgálja, nem a személyi védelmet – soha ne helyettesítse ezeket 30 mA-es eszközökkel olyan területeken, ahol közvetlen emberi érintkezés van.
- IEC 61008-1 megfelelőség biztosítja, hogy az RCCB-k a névleges érzékenységük 0,5× és 1,0× között lekapcsoljanak a megadott időkorlátokon belül – az eszközök beszerzésekor ellenőrizze a tanúsítást.
- A környezeti tényezők számítanak: a nedves helyeken mindig 30 mA-es védelem szükséges a terhelés típusától függetlenül, míg a száraz ipari környezetekben a működési megbízhatóság érdekében nagyobb érzékenység is alkalmazható.
A megbízható, tanúsított RCCB-khez pontos érzékenységi értékekkel és átfogó műszaki támogatással fedezze fel a VIOX RCCB termékcsaládot amelyet igényes B2B alkalmazásokhoz terveztek.
