Hogyan válasszunk elosztódobozt: névleges értékek, áramkörök és védelem

Ezen az oldalon

A komplett telepítési specifikáció alapján válasszon elosztószekrényt, ne csak a modulhelyek száma szerint. Erősítse meg a piaci és szerelési kategóriát, a betáplálási és földelési rendszert, a maximális igénybevételt, a rendelkezésre álló hibaáramot, a kimenő áramkörök ütemtervét, a védelmi architektúrát, a tényleges eszközszélességeket, a vezetékezési és hőelvezetési helyet, a szekrény környezetét és az ellenőrzési igazolásokat.

Az elosztószekrény – amelyet sok piacon DB-doboznak vagy elosztótáblának is neveznek – biztonságosan kell, hogy integrálja a bejövő táplálást, a kimenő védelmi eszközöket, a gyűjtősíneket, a nulla- és védőföldelés-elrendezéseket, a vezetőket, a kábelbevezetéseket és a szekrényt. Egy olyan doboz, amely elegendő megszakítóhellyel rendelkezik, még mindig lehet alkalmatlan, ha az áramerősség-besorolása, a rövidzárlati teljesítménye, a belső elrendezése, a kapcsai, a hőmérséklet-emelkedési határértékei vagy a környezetvédelmi besorolása nem felel meg a telepítésnek.

Az elosztódoboz kiválasztásának szempontjai

Collect the following information before comparing products or preparing a request for quotation (RFQ).

Kötelezően kitöltendő	Mit kell meghatározni	Amit megváltoztat
Célpiac és telepítési szabályok	IEC-alapú piac, Egyesült Királyság, Észak-Amerika vagy egyéb nemzeti keretrendszer	Szerelési kategória, eszközszabványok, dokumentációs és ellenőrzési követelmények
Tápellátás	AC vagy DC, feszültség, frekvencia, fázisszám és nulla-elrendezés	Pólusszám, szigetelés, védelmi eszközök, gyűjtősínek és belső elrendezés
Földelési rendszer	TN, TT, IT vagy az alkalmazandó helyi elrendezés	Maradékáram-védelem, túlfeszültség-védelem, nulla-kezelés és potenciálkiegyenlítés kialakítása
Maximális igénybevétel	Számított vagy más módon meghatározott tervezési áram	Betáplálás, elosztóberendezés, gyűjtősín, vezető és hőtechnikai követelmények
Elérhető hibaáram	Várható rövidzárlati áram a telepítési ponton	Elosztóberendezés rövidzárlati szilárdsága, a készülék megszakítóképessége és a felmenő rendszerű koordináció
Áramkörjegyzék	Minden kimenő áramkör, terhelési funkció és szükséges pólusszám	Áramkörök száma, készülékek száma, feliratok, nulla kapcsok és vezetékbevezetések
Védelmi architektúra	Miniature circuit breakers (MCBs), residual-current circuit breakers (RCCBs) plus MCBs, residual-current circuit breakers with overcurrent protection (RCBOs), fuses, surge protective devices (SPDs), arc-fault detection devices (AFDDs) or other required functions	Modulszám, gyűjtősín elrendezés, nulla vezető szétválasztása, hő és vezetékezési hely
Környezetvédelem	Beltéri vagy kültéri, por, víz, korrózió, ütés, napfény és környezeti feltételek	Anyag, IP-védettségi osztály, szerelési és kábelbevezetési mód
Bővítési terv	Valószínűsíthető jövőbeli áramkörök vagy funkciók	Tartalék helyek, tartalék modulok, kapocs-kapacitás és hőtechnikai tartalék

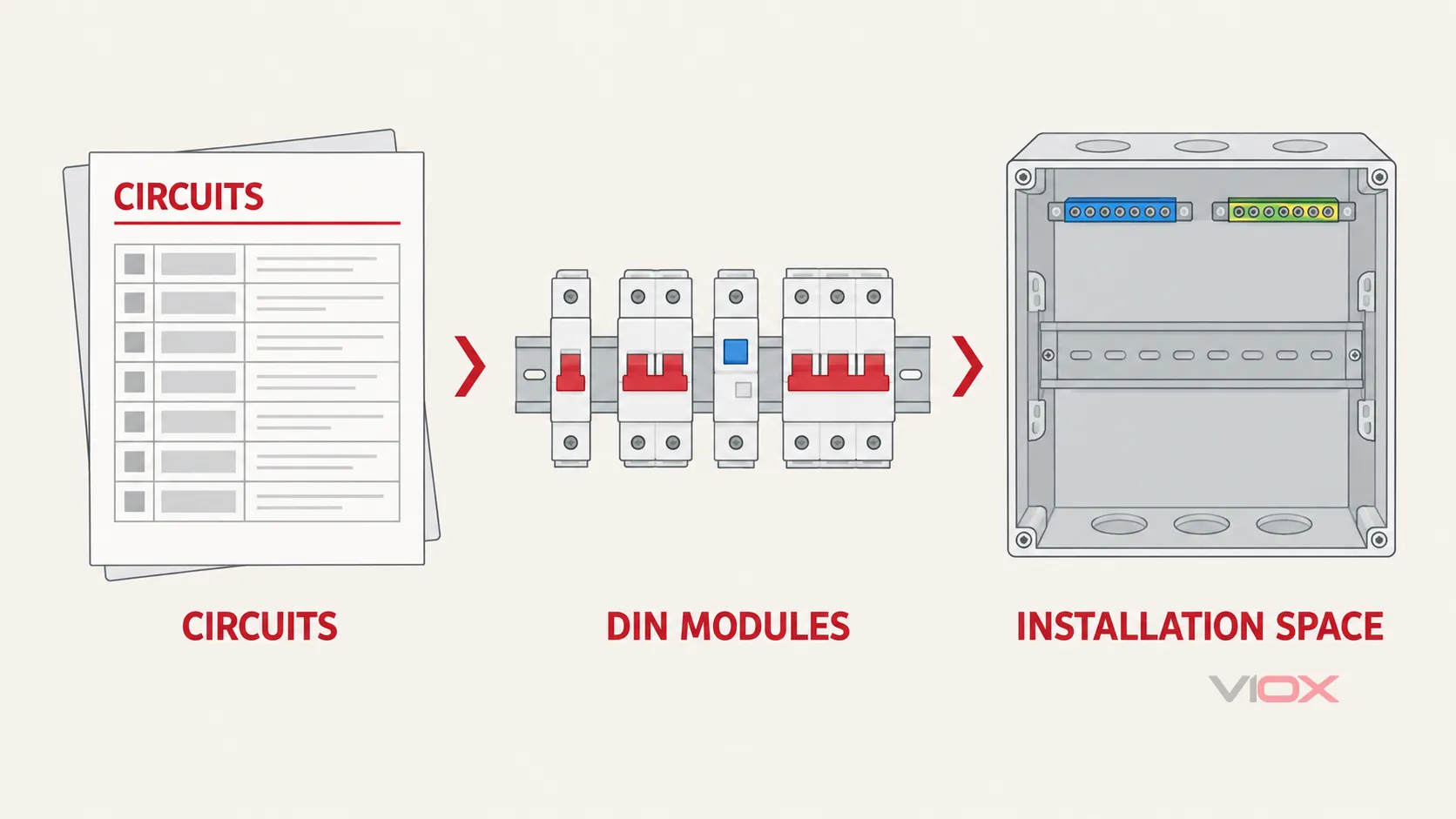

Három kapacitásellenőrzést alkalmazzon, ne csak egyet

Az általános rövidítés az áramkörök megszámolása és az azonos számú hellyel rendelkező elosztószekrény vásárlása. A megalapozott választás három különböző kapacitási kérdést különít el.

Kapacitásellenőrzés	Alapkérdés	Tipikus hiba figyelmen kívül hagyás esetén
Áramköri kapacitás	Hány kimenő áramkörnek és pólusnak kell helyet biztosítani az elosztóban?	Hiányzó áramköri pozíciók vagy helytelen fázisrend
Modulkapacitás	Mekkora az egyes betáplálók, védelmi eszközök és tartozékok deklarált DIN-szélessége?	A felsorolt eszközök fizikailag nem férnek el, annak ellenére, hogy az áramkörök száma elegendőnek tűnik
Beépítési kapacitás	Van-e elegendő hely a vezetékek, a hajlítási sugár, a kapcsok, a gyűjtősínek, a szétválasztás, a kábelbevezetések és a hőleadás számára?	Zsúfolt csatlakozások, eltorlaszolt bemenetek, nehézkes karbantartás vagy ellenőrizetlen hőtechnikai kialakítás

Ez a megkülönböztetés különösen fontos az MCB, az RCCB-plus-MCB és az RCBO architektúrák összehasonlításakor. A kimenő áramkörök száma azonos lehet, miközben az eszközök szélessége, a nulla elrendezése és a belső huzalozási tér eltérő. A különálló RCBO kontra RCCB plusz MCB összehasonlítás részletesebben kifejti ezt az építészeti döntést.

1. Határozza meg a piaci és szerelési kategóriát

Elosztó doboz egy széles körű kereskedelmi kifejezés. Az alkalmazandó termék- és telepítési keretrendszer attól függ, hogy mi a berendezés, ki fogja üzemeltetni, és hová lesz telepítve.

Az Egyesült Királyságban a lakossági elosztótáblát általában fogyasztói egységnek (consumer unit) nevezik. Lásd Mi az a fogyasztásmérő elosztótábla (consumer unit)? az adott piacspecifikus rendszerhatárhoz.
DB doboz gyakori projekt-rövidítés. A DB teljes alakú útmutató elválasztja a rövidítést a szomszédos jelentésektől.
Egy észak-amerikai lakossági szerelvényt inkább elosztóközpontként, mintsem elosztódobozként írhatnak le.
Egy ipari áramelosztó szerelvény kívül eshet azon a hatályon, amely az átlagemberek által kezelendő elosztókra vonatkozik.

Az IEC keretrendszerében, IEC 61439-3:2024 meghatározott követelményeket ír elő az átlagemberek által kezelendő, hatálya alá tartozó elosztókra vonatkozóan. IEC 60670-24:2024 bizonyos, védelmi eszközök és egyéb hőleadó berendezések elhelyezésére szolgáló burkolatokra vonatkozik háztartási és hasonló rögzített villamos berendezésekben. Ezek nem felcserélhető megnevezések, és egyik szabványra sem szabad kizárólag a megjelenés alapján hivatkozni.

Erősítse meg, hogy a vásárlás az alábbiak közül melyikre vonatkozik:

egy igazolt komplett szerelvény;
egy meghatározott berendezéskészlethez szánt tokozás; vagy
egy általános célú tokozás, amelyet az összeszerelő fog integrálni és ellenőrizni.

Az egyes megszakítók vagy SPD-k tanúsítása önmagában nem állapítja meg a kész elosztóberendezés megfelelőségét.

2. Erősítse meg a tápellátási és földelési elrendezést

Jegyezze fel az elektromos rendszer adatait a pólusok, gyűjtősínek vagy védelmi eszközök kiválasztása előtt:

AC vagy DC;
névleges feszültség és frekvencia;
egyfázisú vagy háromfázisú;
hogy a nulla vezető elosztásra kerül-e;
földelési rendszer;
táplálás és a tápvonal felőli védelmi eszköz;
a bejövő vezetők elvárt iránya és mérete.

Ne tekintse az AC elosztódobozt automatikusan DC-re is alkalmasnak. A kapcsoló- és védőeszközök megfelelő feszültségtípust, polaritásviselkedést, pólusszámot és a gyártó által meghatározott konfigurációt igényelnek. A AC és DC elosztódoboz útmutató külön tárgyalja ezt a határvonalat.

A földelési elrendezés szintén befolyásolja a maradékáram- és túlfeszültség-védelemmel kapcsolatos választásokat. Ezeket a funkciókat a szekrény elrendezésének rögzítése előtt kell meghatározni, mivel azok módosítják a vezetők elvezetését, a nulla elválasztását és a szükséges modulhelyet.

3. Állapítsa meg a maximális igényt és a hibaáram-követelményeket

A betáplálás névleges értékét nem az összes megszakító névleges értékének összeadásával választják ki. Határozza meg a maximális igénybevételt az alkalmazandó projekt és regionális módszer szerint, majd ellenőrizze a teljes áramutat:

bejövő eszköz;
szerelvény névleges áramerőssége;
gyűjtősín vagy elosztórendszer;
nullavezető, ahol alkalmazható;
kapcsok és vezetők;
terhelt eszközök csoportosítása és a hőmérséklet-emelkedési határértékek.

Külön határozza meg a várható rövidzárlati áramot a telepítési ponton. Használja ezt az alábbiak ellenőrzésére:

védelmi eszköz megszakítóképessége;
szerelvény rövidzárlati névleges értéke vagy feltételes névleges értéke;
upstream áramkorlátozás vagy tartalék védelem, ahol alkalmazható;
a gyártó által megadott pontos kombinációk.

A megfelelő névleges áramerősséggel jelölt megszakító nem igazolja, hogy a burkolat, a gyűjtősín és a kész szerelvény alkalmas a rendelkezésre álló zárlati áram kezelésére. IEC 61439-1:2020 meghatározza a kisfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozó általános követelményeket és ellenőrzési koncepciókat; az alkalmazandó termékrészt és a gyártói dokumentációt továbbra is azonosítani kell.

4. Állítsa össze az áramköri jegyzéket a doboz kiválasztása előtt

Készítsen áramköri jegyzéket, amely minden kimenő áramkörhöz egy sort tartalmaz. Legalább a következőket rögzítse:

Áramkör mező	Miért tartozik a jegyzékbe
Terhelés vagy rendeltetési hely	Támogatja az azonosítást, a feliratozást és a karbantartást
Tervezési áramerősség és vezetőre vonatkozó információk	Támogatja a védelmi eszközök és kapcsok felülvizsgálatát
Pólusok száma	Meghatározza az eszközök és a gyűjtősínek helyigényét
Védelmi eszköz funkciója	Szétválasztja a túláramra, maradékáramra, ívhibára és túlfeszültségre vonatkozó követelményeket
Folytonossági követelmény	Segít eldönteni, hogy egy hiba lekapcsolhat-e több áramkört
Nullavezetőre vonatkozó követelmény	Meghatározza a nullavezető kapcsokat és a szétválasztást
Kábelméret és bevezetési irány	Meghatározza a kapocs kapacitását, a szekrény mélységét és a bevezetés elrendezését
Jövőbeli állapot	Megkülönbözteti a telepített áramköröket a tervezett bővítéstől

Válassza ki a védelmi architektúrát ebből az ütemtervből. A gyakori elrendezések közé tartozik a főkapcsoló MCB-kkel, egy vagy több RCCB, amely MCB-csoportokat táplál, egyedi RCBO-k, vagy az alkalmazás által megkövetelt egyéb dokumentált architektúra. Az SPD vagy a vezérlőeszköz nem “szabad hely”; a tervezés során vegye figyelembe a moduljait, a vezetőit és a szükséges tartalék védelmet. Az elhelyezési szempontokért lásd: hová kell telepíteni az SPD-ket az elektromos elosztóban.

5. Konvertálja az áramkörök számát a tényleges DIN-modul kapacitásra

A út commonly describes an outgoing position, although listings may use it for modular space. A DIN module measures device width; a pólus describes an electrical path. Verify the supplier’s convention rather than treating these counts as interchangeable.

Ways, Modules, Poles and Circuits: What Each Number Means

Fogalom	Mit ír le	What to verify before ordering
Outgoing circuit	One branch or feeder	Protection, poles, neutral and conductors
Way	Supplier-defined position	Outgoing, per-phase or modular counting
DIN module	Physical equipment width	Device widths and usable capacity per rail
Pole	Switched and/or protected electrical path	Phase/neutral functions and actual device width
Row	One mounting-rail level	Usable width, permitted layout and cable space

A one-module or two-module RCBO can each serve one circuit. A three-pole device can also serve one three-phase circuit. Neither circuit count nor pole count establishes width without the device drawing.

Why a 12-Way SPN Board and a 12-Way TPN Board May Differ

SPN means single pole and neutral; TPN means triple pole and neutral. Neither establishes device width or neutral switching. Confirm those details from the selected assembly and device documentation.

Egy illustrative convention, assume one SPN way means one single-pole position and one TPN way means one three-pole position:

Advertised description under this assumed convention	Outgoing position count
12-way SPN	12 single-pole positions
12-way TPN	12 three-pole positions, equivalent to 36 single-pole positions geometrically

This is not authorization for 36 separate circuits. The busbar, permitted devices, neutral terminals, phase allocation and circuit schedule determine usable capacity. Separate incomer or accessory space may also change total modules.

Reading 2-Way to 36-Way Distribution-Board Labels

From a 2-way to a 36-way listing, ask what the number counts. A 36-module enclosure is not automatically a 36-circuit board; a 2-way label does not prove space for two outgoing devices plus a main switch and SPD.

Request a layout identifying:

usable outgoing positions and SPN/TPN counting;
incomer space included in or separate from that capacity;
usable modules on each row;
SPD, associated protection, meter and accessory space;
neutral/earth terminals, wiring access and loading conditions.

Way count establishes neither ampere rating nor fault withstand or IP classification. Bedroom count cannot replace a circuit schedule. Small boards still require appropriate professional design, installation and verification, not a DIY exemption.

Calculate Occupancy From the Actual Device Schedule

Használja a pontosan kiválasztott eszközök megadott szélességét:

Szükséges DIN-modulok
= betáp modulok
+ kimenő védelmi eszközök moduljai
+ SPD és a szükséges kapcsolódó eszközök moduljai
+ mérő-, vezérlő- és tartozékmodulok
+ projekt által meghatározott bővítőmodulok

Ezután ellenőrizze, hogy a szekrény biztosítja-e a megfelelő sínkiosztást, fedélnyílásokat, takaróelemeket és a használható helyet. Az eszközök szélessége a termék kialakításától és a póluskonfigurációtól függően változik, ezért az általános “egy megszakító egy modulnak felel meg” feltételezés nem minősül specifikációnak.

Record any separate incomer space without double-counting it against outgoing capacity. In multi-row boxes, check that each equipment group fits its permitted rail and busbar arrangement, not just the total width.

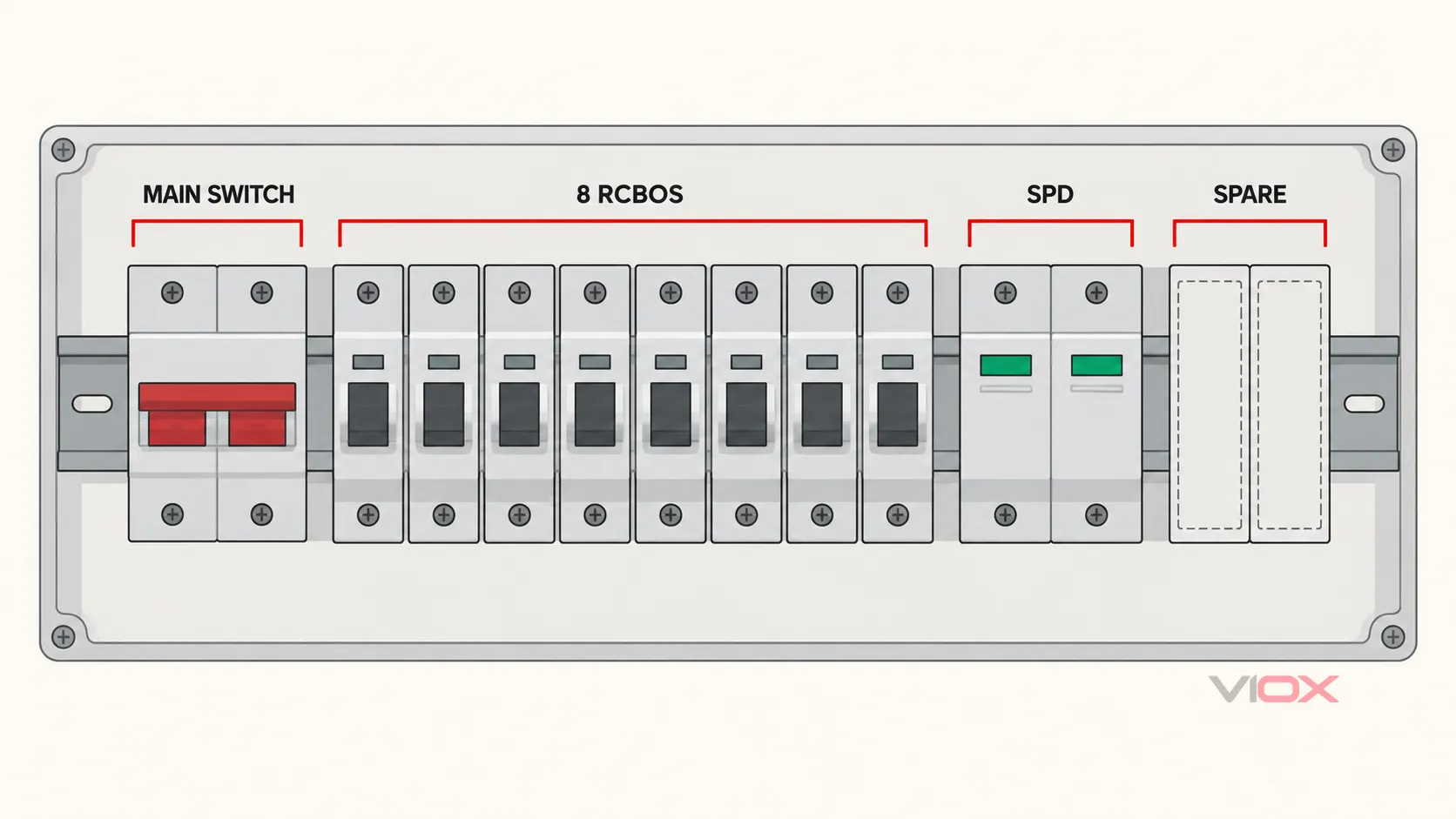

Szemléltető példa a modulméretezésre

Az alábbi példa bemutatja a módszert; ez nem egy univerzális konfiguráció, és nem helyettesíti a kiválasztott gyártók adatait.

Feltételezett tétel	Mennyiség	Feltételezett szélesség	Modul részösszeg
Főkapcsoló	1	2 modul	2
Egy modul szélességű RCBO-k	8	modulonként 1	8
SPD elrendezés	1	2 modul	2
Meghatározott jövőbeli pozíciók	2	modulonként 1	2
Szemléltető minimális sínkapacitás			14 modul

A “8-utas” jelölés ezért nem igazolja, hogy ez a szemléltető berendezésjegyzék elfér. A végső kiválasztásnál figyelembe kell venni a nulla- és védőföldelés kapcsokat, az SPD vezetőket, a kábelhajlítást, a burkolat hőhatárait, a fedél geometriáját és a gyártó által jóváhagyott eszköz-kombinációkat.

With two-module RCBOs, the same eight circuits need 22 modules under these assumptions: 2 + (8 × 2) + 2 + 2 = 22. This does not approve a particular box. Add space for any required SPD backup protection or additional equipment.

The two reserved positions are a project assumption, not a universal rule. Plan reserve for actual future devices, terminals and layout; verify current, thermal and fault requirements separately.

Illustrative occupancy only: no terminal wiring or approved assembly configuration is shown.

6. Különleges eset: Szekrény kiválasztása 4-pólusú MCB számára

Ne válasszon 4-pólusú MCB burkolatot kizárólag a pólusszám alapján. Ellenőrizze:

az MCB pontos szélességét és a szerelési módot;
hogy az alkalmazás kapcsolja és védi-e a nullavezetőt, és a kiválasztott eszköz hogyan határozza meg az egyes pólusokat;
a rendszerfeszültséget, az AC/DC megfelelőséget és az eszköz megszakítóképességét;
a bejövő és kimenő vezetők méretét, a kapocs-hozzáférést és a hajlítási helyet;
a gyűjtősín osztásközét, a kapocs geometriáját és a gyártó által jóváhagyott kompatibilitást;
az előtéttel kapcsolt védelmet és az összeállítás zárlati szilárdságát;
a fedélnyílást, az érintésvédelmi burkolatot és a nem használt nyílások takaróelemeit;
kábelbevezetési pozíciók, a burkolat anyaga és a szükséges környezetvédelmi besorolás;
hely a főkapcsoló, RCD, SPD, kapcsok vagy az ugyanabba a dobozba tartozó tartozékok számára.

A hasonló megjelenésű moduláris megszakítók és gyűjtősínek nem automatikusan kompatibilisek. Használja a pontos eszköz- és gyűjtősín-dokumentációt; a MCB gyűjtősín kompatibilitási útmutató magyarázza a fizikai ellenőrzéseket.

7. A szekrény illesztése a környezethez és a telepítéshez

Válasszon falon kívüli, süllyesztett vagy félig süllyesztett szerelést az épületszerkezet, a kábelútvonal, a hozzáférés és a csere terv alapján – ne csak a megjelenés szerint.

Telepítési feltétel	Kiválasztási ellenőrzések
Kész belső fal	Süllyesztési mélység, falnyílás, kábelútvonal, hozzáférhető fedél és jövőbeli csere
Falra szerelt közüzemi terület	Mechanikai rögzítés, szabadon álló kábelbevezetések, szervizhozzáférés és ütésveszély
Poros vagy nedves helyszín	Behatolásvédelmi osztály, tömített bevezetések, páralecsapódás és karbantartási módszer
Kültéri helyszín	Vízkitettség, napfény, hőmérséklet, korrózió, ütés és bemeneti tömítés
Vezetőképes fém burkolat	Védőegyenpotenciálra hozás, folytonosság és ellenőrzött kialakítás
Korrozív környezet	Anyag, bevonat, tömszelencék, szerelvények és szennyeződésekkel szembeni kompatibilitás

IEC 60529 az IP-kód révén osztályozza a burkolatok által biztosított védettségi fokozatokat. Válasszon IP-osztályozást a tényleges kitettség alapján, és tartsa fenn azt a kábelbevezetéseknél, illesztéseknél és fedeleknél. Az üres burkolaton feltüntetett magas szám nem kompenzálja a nem megfelelő tömszelencéket, a tömítetlen kiüthető nyílásokat vagy a gyártói feltételeken kívüli telepítési módot.

8. A belső integráció és a hőkapacitás ellenőrzése

A kész elosztódoboz egy egységes szerelvény, nem pedig külön-külön elfogadható alkatrészek gyűjteménye. Tekintse át a teljes elrendezést.

Gyűjtősín és eszköz kompatibilitás

Ellenőrizze a névleges áramerősséget, a fázissorrendet, az osztásközt, a csap- vagy villás geometriát, a szigetelést, a zárókupakokat, a készülék kapocskialakítását és a gyártó által deklarált kombinációkat. Ne erőltessen be gyűjtősínt olyan kapocsba, amelyet nem arra terveztek.

Nullavezető és védőföldelés elrendezése

Biztosítson elegendő kapcsot minden szükséges vezető számára. A nullavezető elrendezésének követnie kell a maradékáram-architektúrát; a nullavezetők különböző RCD vagy RCBO áramkörök utáni összekeverése nem kívánt kioldást és nem biztonságos hibaellenőrzést okozhat. A védőföldelő kapcsoknak meg kell felelniük a szerelvény kialakításának és a telepítési követelményeknek.

Vezetékezési és kábelbevezetési hely

Ellenőrizze a burkolat mélységét, a vezető hajlítási helyét, a szegregációt ahol szükséges, a kapocs-hozzáférhetőséget, a kábeltömszelencéket vagy kiüthető nyílásokat, az azonosítást, valamint a megengedett csatlakozások ellenőrzésének és meghúzásának lehetőségét. Egy üres CAD-nézetben elférő sínkiosztás a gyakorlatban még lehetetlennek bizonyulhat a tiszta bekötéshez.

Melegedés

A védelmi eszközök, gyűjtősínek, kapcsok, vezetők és elektronikus tartozékok hőt adnak le. Tekintse át a gyártó által megengedett eszköz-kombinációkat, a terhelési feltételezéseket, a környezeti feltételeket, a csoportosítási vagy teljesítménycsökkentési információkat, valamint az összeállítás ellenőrzését. Az üres modulhelyet ne tekintse a hőkapacitás bizonyítékának.

Elosztószekrény specifikációs adatlap

Használja ezt ajánlatkérésként (RFQ) vagy tervfelülvizsgálati nyilvántartásként.

Specifikációs mező	Projektbejegyzés
Célország és alkalmazandó keretrendszer
Összeállítási vagy szekrény-kategória
AC/DC, feszültség, frekvencia és fázisok
Nullavezető és földelési elrendezés
Maximális igény / tervezési áramerősség
Várható zárlati áram
Előtéttel kapcsolt védelmi eszköz
Betáplálás típusa, pólusszám és névleges érték
Telepített kimenő áramkörök száma
Supplier’s way-count convention; SPN or TPN arrangement
Védelmi architektúra
Pontos eszközsorozat és deklarált modulszélességek
Required DIN modules and usable capacity on each row
Incomer space included in or separate from the stated capacity
Nullavezető és védőföldelés kapocskapacitása
Gyűjtősín típusa és dokumentált kompatibilitás
SPD, mérés vagy vezérlőeszköz követelmények
Bejövő/kimenő kábelméretek és bevezetési irányok
Szerelési mód és a burkolat anyaga
Előírt környezeti/IP-besorolás
Környezeti, csoportosítási és hőtechnikai ellenőrzési feltételek
Meghatározott jövőbeli áramkörök vagy modulok
Előírt rajzok, nyilatkozatok és ellenőrzési jegyzőkönyvek

IEC TR 61439-0:2022 hangsúlyozza, hogy a specifikálónak meg kell határoznia azokat a rendszer- és alkalmazási jellemzőket, amelyekre a berendezés gyártójának szüksége van. Ez a helyes végső teszt: a kiválasztott doboznak visszavezethetőnek kell lennie a deklarált bemenetekre és bizonyítékokra, nem pedig egy áramkörszám vagy termékfotó alapján kell választani.

Dokumentált kereskedelmi összehasonlításhoz tekintse át a VIOX elosztódoboz termékcsalád vagy küldje el a kitöltött specifikációs adatlapot a következő címre: [email protected]. A végső kiválasztás, a telepítés és az ellenőrzés a tervező, a szakképzett telepítő, az alkalmazandó szabályok és a pontos gyártói dokumentáció hatáskörébe tartozik.
