How far can you run a 12/2 wire on a 20-amp breaker?

How far can you run a 12/2 wire on a 20-amp breaker?

نکات کلیدی

  • فاصله استاندارد: سیم 12/2 روی یک بریکر 20 آمپری می تواند با خیال راحت 50-60 فوت در بار کامل کار کند در حالی که افت ولتاژ 3% توصیه شده توسط NEC را حفظ می کند.
  • حداکثر فاصله ایمن: تا 93 فوت با افت ولتاژ 3% در 240 ولت امکان پذیر است، اما فقط 50-57 فوت در 120 ولت
  • بار مهم است: فاصله قابل استفاده واقعی به شدت به بار متصل بستگی دارد - آمپراژ کمتر امکان اجرای طولانی تر را فراهم می کند.
  • ایمنی حیاتی: فراتر از فواصل توصیه شده، امپدانس حلقه خطا افزایش می یابد، که به طور بالقوه از قطع شدن بریکرها در هنگام اتصال کوتاه جلوگیری می کند.
  • قانون ارتقاء: برای اجراهای بیش از 60 فوت در 20 آمپر، به 10 AWG ارتقا دهید. برای 100+ فوت، سیم 8 AWG را در نظر بگیرید.

درک دو محدودیت: آمپراژ در مقابل افت ولتاژ

هنگامی که برقکاران و مهندسان در مورد اینکه سیم 12/2 را تا چه مسافتی می توانید روی یک بریکر 20 آمپری اجرا کنید بحث می کنند، در واقع به دو محدودیت کاملاً متفاوت می پردازند.:

حد حرارتی (آمپراژ)

طبق جدول 310.16 NEC،, سیم مسی 12 AWG برای 20 آمپر در 60 درجه سانتیگراد و 25 آمپر در 90 درجه سانتیگراد (برای عایق THHN/THWN-2) رتبه بندی شده است. این رتبه بندی تضمین می کند که سیم بیش از حد گرم نمی شود و عایق خود را ذوب نمی کند - صرف نظر از طول.

Close-up of 12 AWG copper wire with multimeter measuring 20A and circuit breaker background
شکل 1: نمای نزدیک از سیم 12 AWG که ظرفیت 20 آمپر را در کنار یک مولتی متر تأیید می کند و مدار شکن, ، اصول اولیه حد حرارتی را نشان می دهد.

حد عملکرد (افت ولتاژ)

افت ولتاژ قاتل خاموش عملکرد الکتریکی است. با جریان جریان از طریق سیم، مقاومت باعث کاهش ولتاژ می شود. NEC توصیه می کند که افت ولتاژ را به موارد زیر محدود کنید:

  • حداکثر 3% برای مدارهای شاخه (NEC 210.19(A)(1) FPN No. 4)
  • حداکثر 5% برای فیدرها و مدارهای شاخه ترکیبی
  • حداکثر 2% برای تجهیزات الکترونیکی حساس (NEC 647.4(D))

این حد افت ولتاژ - نه آمپراژ - حداکثر فاصله عملی برای سیم 12/2 را تعیین می کند.


ریاضیات پشت حداکثر فاصله سیم

فرمول محاسبه افت ولتاژ

فرمول اساسی برای محاسبه افت ولتاژ در یک مدار دو سیمه عبارت است از:

VD = (2 × R × I × L) / 1000

کجا:

  • VD = افت ولتاژ (ولت)
  • R = مقاومت در هر 1000 فوت (اهم)
  • I = جریان (آمپر)
  • L = فاصله یک طرفه (فوت)
  • 2 = حساب کردن برای هر دو هادی گرم و خنثی

برای سیم مسی 12 AWG: R = 1.93 اهم در هر 1000 فوت (فصل 9 NEC، جدول 8)

فرمول حداکثر فاصله

تنظیم مجدد فرمول برای حل حداکثر فاصله:

حداکثر فاصله (فوت) = (حداکثر VD × 1000) / (2 × R × I)

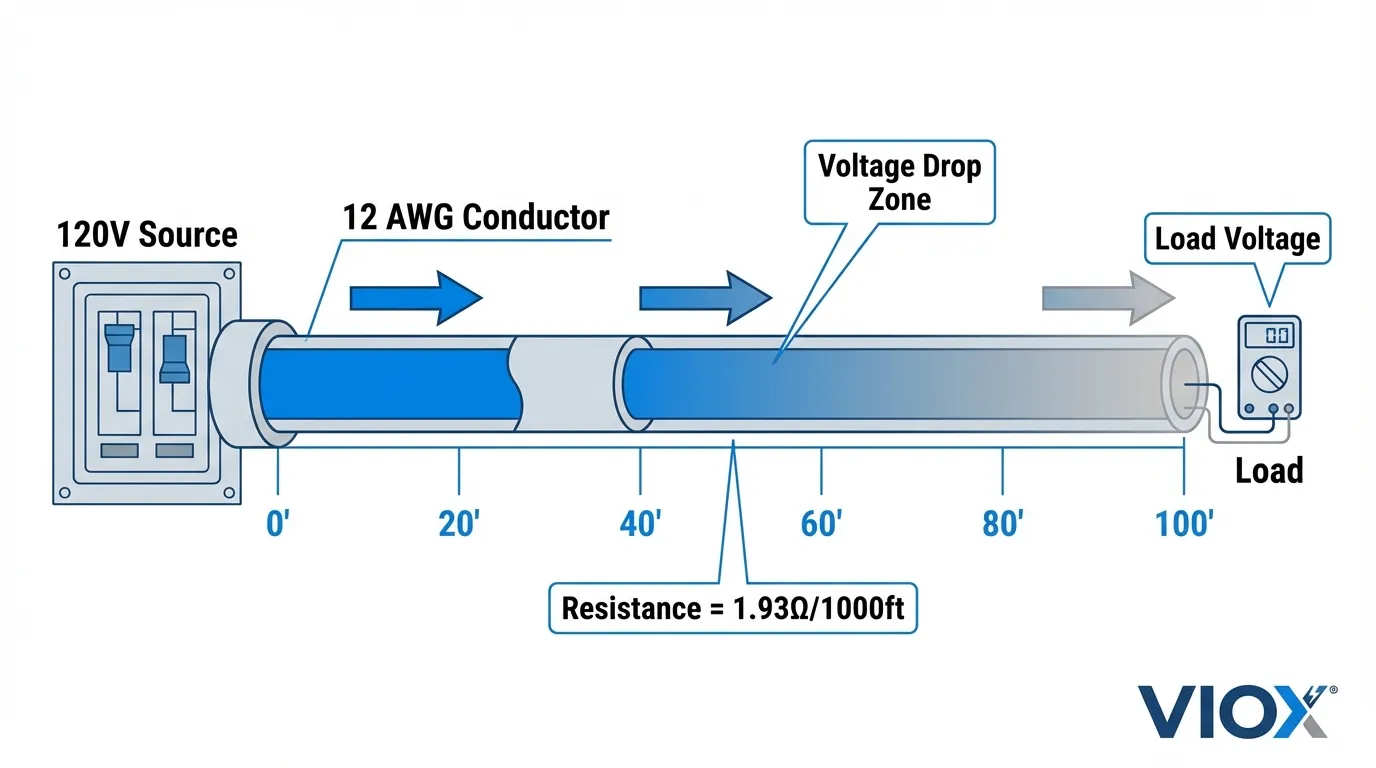

Technical schematic diagram showing voltage drop visualization along 12 AWG wire length
شکل 2: تجسم شماتیک افت ولتاژ در امتداد یک هادی 12 AWG که از منبع به بار می رود.

جدول حداکثر فاصله: سیم 12/2 روی بریکر 20 آمپری

ولتاژ سیستم جریان بار حداکثر فاصله (3% VD) حداکثر فاصله (5% VD) ولتاژ واقعی در بار (3%)
۱۲۰ ولت 20A (100%) 51 فوت 85 فوت 116.4 ولت
۱۲۰ ولت 16A (80%) 64 فوت 106 فوت 116.4 ولت
۱۲۰ ولت 12A (60%) 85 فوت 142 فوت 116.4 ولت
۱۲۰ ولت 8A (40%) 128 فوت 213 فوت 116.4 ولت
۲۴۰ ولت 20A (100%) 93 فوت 155 فوت 232.8 ولت
۲۴۰ ولت 16A (80%) 116 فوت 194 فوت 232.8 ولت

توجه: فواصل، اندازه‌گیری‌های یک‌طرفه از پنل تا بار هستند.

چرا قانون 80% مهم است

NEC (کد ملی برق) الزامی می‌کند که بارهای پیوسته (که برای 3+ ساعت کار می‌کنند) با مقدار 125% بار واقعی محاسبه شوند., ، به این معنی که یک مدار 20 آمپری فقط باید 16 آمپر به طور مداوم (80% ظرفیت نامی) را حمل کند. این کار حاشیه ایمنی ایجاد می‌کند و حداکثر فاصله عملی را افزایش می‌دهد.


سناریوهای فاصله واقعی

سناریو 1: کارگاه فضای باز (بار کامل 20 آمپر)

راه اندازی: سیم 12/2 از پنل اصلی به کارگاه فضای باز با ابزارهای برقی (اره میزی، کمپرسور هوا) که 18-20 آمپر جریان می‌کشند.

فاصله: 75 فوت

محاسبه:

  • VD = (2 × 1.93 × 20 × 75) / 1000 = 5.79 ولت
  • درصد افت ولتاژ = 5.79V / 120V = 4.8%

نتیجه: ❌ فراتر از توصیه 3% (اما در محدوده حداکثر 5%)

Recommendation: ارتقا به سیم 10 AWG برای کاهش افت ولتاژ به 2.9% (3.6V)

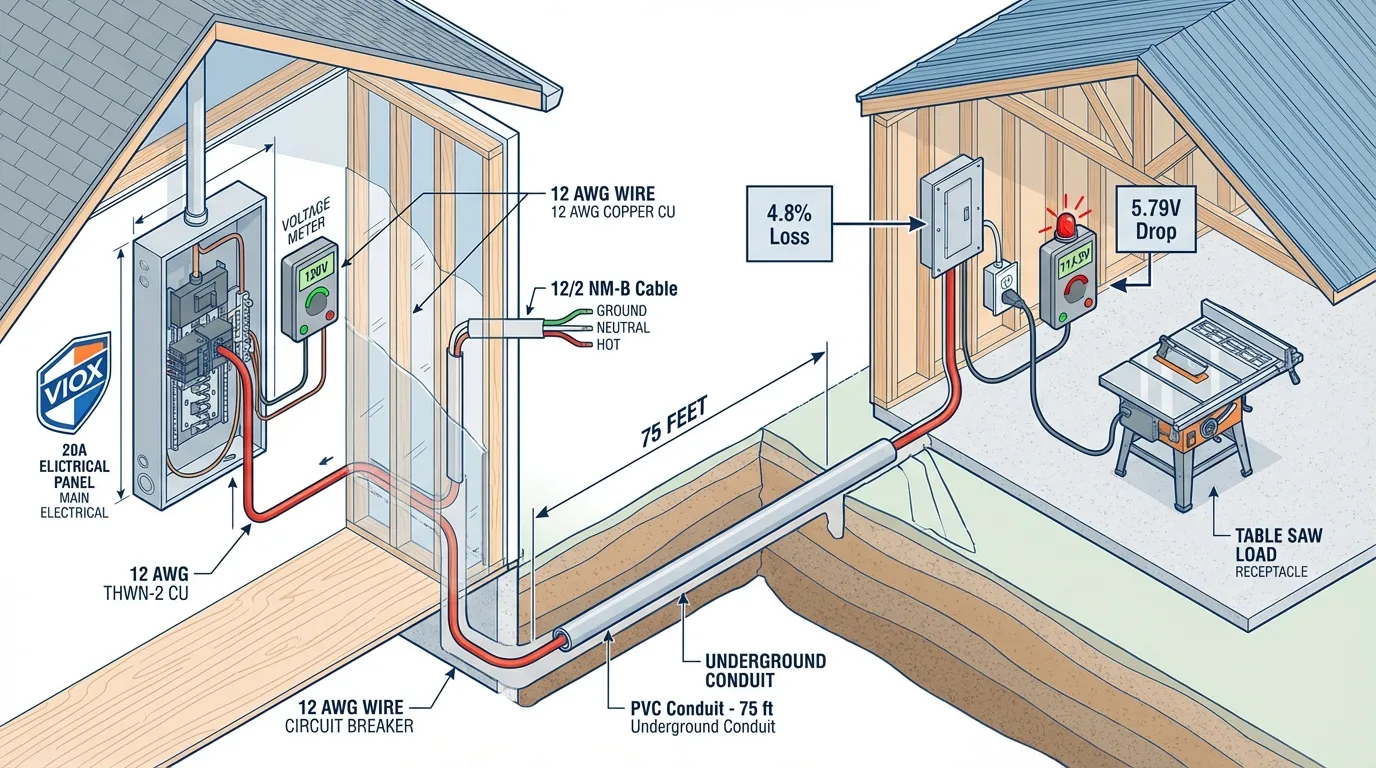

Cutaway illustration of a house showing a 75-foot wire run to a workshop with voltage drop measurements
شکل 3: تصویر یک مسیر 75 فوتی به یک کارگاه که افت ولتاژ قابل توجهی را هنگام استفاده از سیم استاندارد 12 AWG نشان می‌دهد.

سناریو 2: نورپردازی محوطه (آمپراژ پایین)

راه اندازی: نورپردازی LED محوطه که فقط 3 آمپر جریان می‌کشد، 150 فوت از پنل فاصله دارد.

محاسبه:

  • VD = (2 × 1.93 × 3 × 150) / 1000 = 1.74 ولت
  • درصد افت ولتاژ = 1.74V / 120V = 1.45%

نتیجه: ✅ کاملاً در محدوده 3%

نکته کلیدی: جریان بار مهمتر از رتبه بندی سیم است. حتی اگر سیم 12/2 برای 20 آمپر رتبه بندی شده باشد، بارهای با آمپراژ پایین می‌توانند فواصل بسیار دورتری را طی کنند.

سناریو 3: نصب شارژر EV

راه اندازی: شارژر EV سطح 2 (16A پیوسته) در فاصله 85 فوتی از پنل.

محاسبه:

  • VD = (2 × 1.93 × 16 × 85) / 1000 = 5.25 ولت
  • درصد افت ولتاژ = 5.25V / 120V = 4.4%

نتیجه: ❌ فراتر از توصیه 3%

راه حل حرفه ای: استفاده کنید سیم 10 AWG یا در ۲۴۰ ولت اجرا شود (که درصد افت ولتاژ را نصف می‌کند) استناد


خطر پنهان: امپدانس حلقه خطا

فراتر از افت ولتاژ، یک مسئله ایمنی حیاتی وجود دارد که اکثر افراد خودساز نادیده می‌گیرند: امپدانس حلقه خطا.

امپدانس حلقه خطا چیست؟

هنگامی که یک اتصال کوتاه رخ می‌دهد، قطع کننده مدار باید یک افزایش جریان عظیم (به طور معمول 5-10 برابر جریان نامی) را تشخیص دهد تا مکانیسم قطع مغناطیسی خود را فوراً فعال کند. برای یک قطع کننده 20 آمپری، این به معنای 100-200 آمپر جریان خطا است.

مشکل: با افزایش طول سیم، مقاومت کل مدار افزایش می‌یابد، که جریان اتصال کوتاه را کاهش می‌دهد..

چرا این خطرناک است

Scenario: شما 500 فوت سیم 12/2 را به یک ساختمان دورافتاده می‌کشید.

  • مقاومت کل مدار = (2 × 1.93 × 500) / 1000 = 1.93 اهم
  • جریان اتصال کوتاه = 120V / 1.93Ω = 62 آمپر

مسئله حیاتی: 62 آمپر ممکن است برای فعال کردن قطع مغناطیسی کافی نباشد. ممکن است قطع کننده به عملکرد کندتر خود تکیه کند. مکانیزم قطع حرارتی, ، که ممکن است ۳۰-۶۰ ثانیه فعال شدن آن طول بکشد.

پیامد: در طول این 30-60 ثانیه، سیم به یک المنت حرارتی غول پیکر, تبدیل می‌شود، که به طور بالقوه قبل از قطع شدن مدارشکن، مواد اطراف را مشتعل می‌کند.

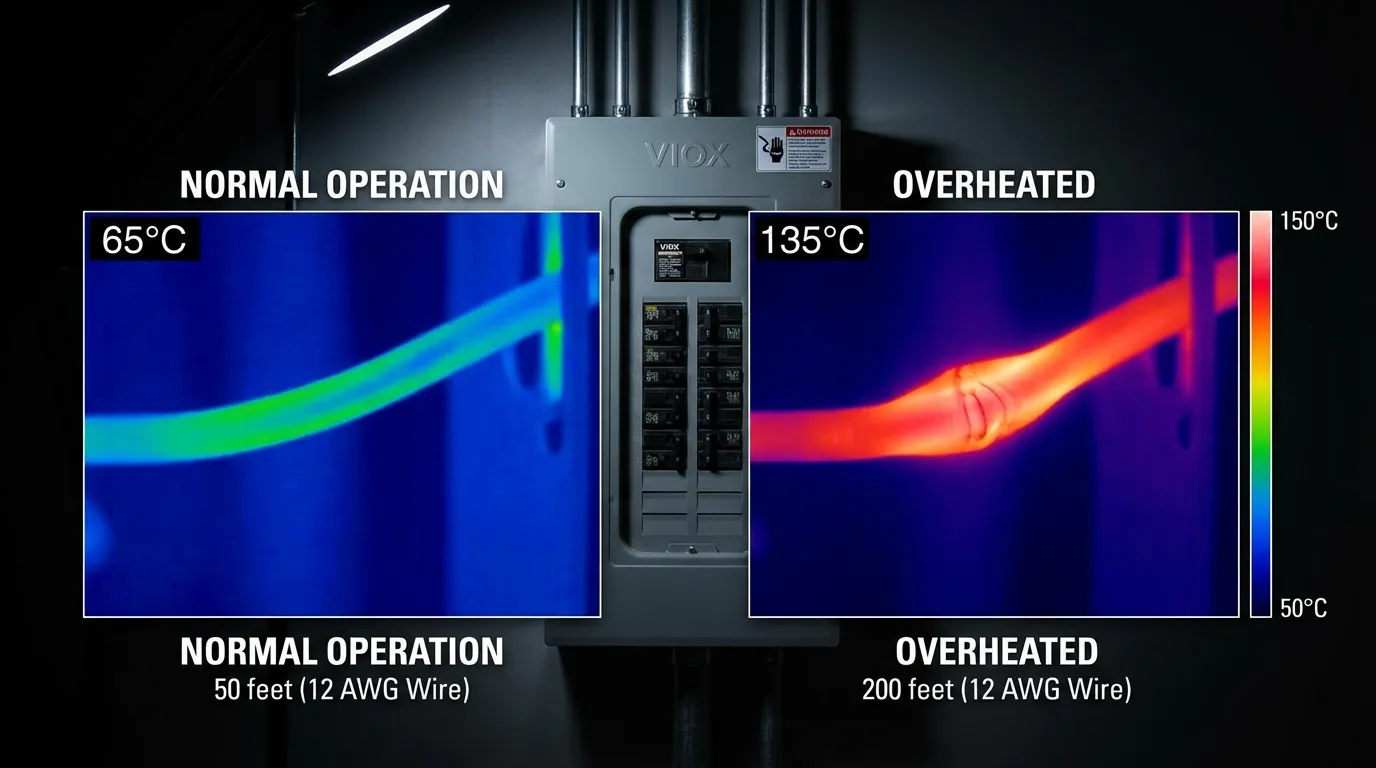

Thermal imaging comparison showing normal vs overheated wire caused by excessive distance
شکل 4: مقایسه تصویربرداری حرارتی نشان می‌دهد که چگونه طول بیش از حد سیم می‌تواند قبل از قطع شدن مدارشکن، منجر به گرمای بیش از حد خطرناک شود.

راه حل حرفه ای

برای مسیرهای طولانی، همیشه بررسی کنید که جریان اتصال کوتاه احتمالی از آستانه قطع لحظه‌ای مدارشکن فراتر رود. این اغلب نیازمند:

  1. افزایش سایز هادی‌ها فراتر از الزامات افت ولتاژ
  2. نصب تابلوهای فرعی نزدیک‌تر به بارها
  3. استفاده از ولتاژ بالاتر (240 ولت به جای 120 ولت)

جدول مقایسه ارتقاء سایز سیم

فاصله 120 ولت @ 20 آمپر 120 ولت @ 16 آمپر 240 ولت @ 20 آمپر سایز سیم توصیه شده
0-50 فوت 2.61% VD 2.11% VD 1.31% VD ۱۲ وات
51-75 فوت 3.91% VD 3.11% VD 1.91% VD ۱۰ وات ⚠️
76-100 فوت 5.21% VD 4.11% VD 2.61% VD ۱۰ وات ⚠️
101-150 فوت 7.71% VD 6.21% VD 3.91% VD ۸ وات ⚠️
151-200 فوت 10.31% VD 8.31% VD 5.21% VD 6 AWG ⚠️

راهنما: ✅ قابل قبول | ⚠️ نیاز به ارتقاء


دستورالعمل‌های نصب عملی

چه زمانی سیم 12/2 قابل قبول است

  • مدارهای انشعابی مسکونی زیر 50 فوت
  • بارهای سبک (روشنایی، پریزها) زیر 10 آمپر
  • مسیرهای کوتاه از تابلوهای فرعی به پریزهای نزدیک
  • مدارهای 240 ولت جایی که افت ولتاژ نصف می‌شود

چه زمانی باید از 12/2 ارتقاء داد

  • ⚠️ فواصل بیش از 60 فوت در بار کامل 20 آمپر
  • ⚠️ بارهای موتوری (کمپرسورهای هوا، ابزارهای برقی) که نیاز به جریان شروع بالا دارند
  • ⚠️ شارژرهای EV که به طور مداوم در 16 آمپر + کار می‌کنند
  • ⚠️ قطعات الکترونیکی حساس نیاز به ولتاژ پایدار
  • ⚠️ ساختمان‌های بیرونی 100+ فوت از تابلوی اصلی

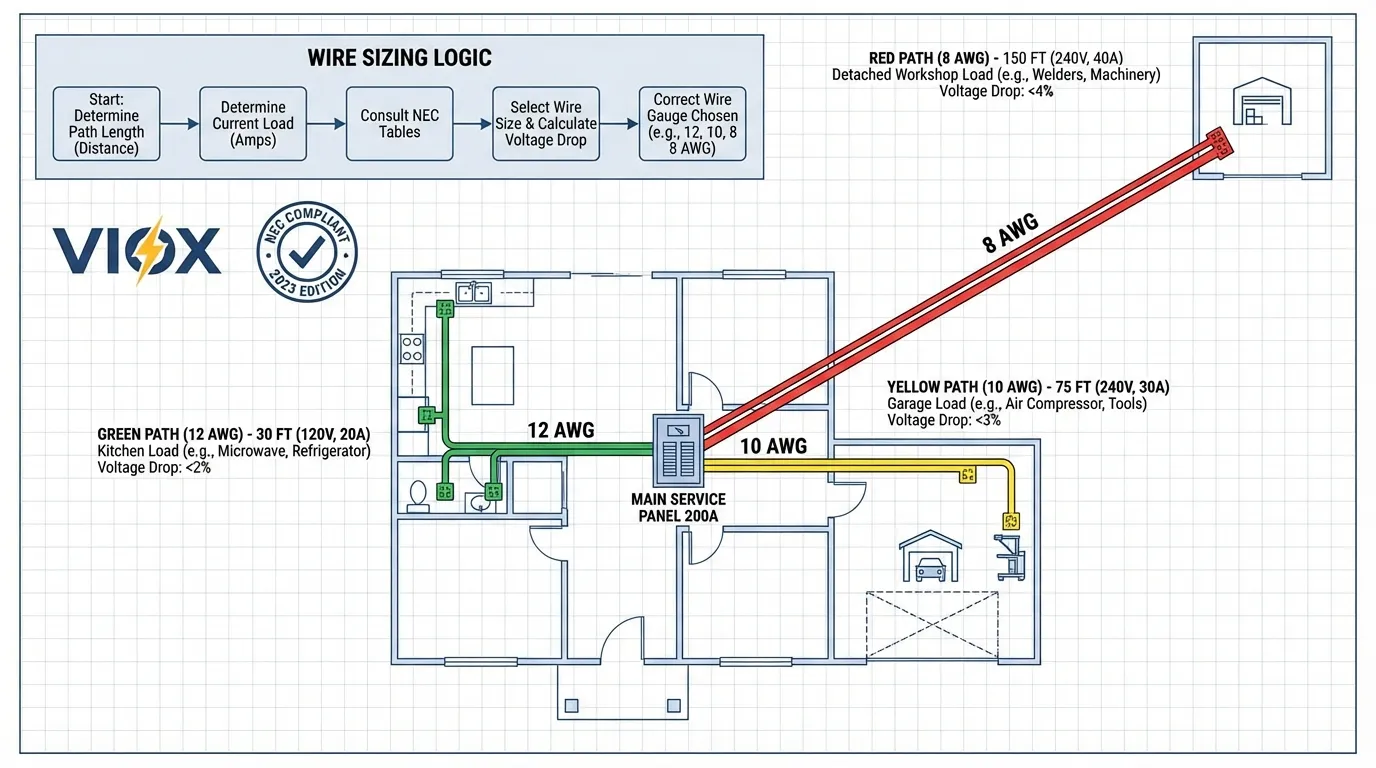

Floor plan diagram with color-coded wire paths illustrating proper sizing strategy
شکل 5: پلان طبقه مسکونی که منطق صحیح سایزینگ سیم را بر اساس فاصله نشان می‌دهد: سبز (30 فوت) از 12 AWG استفاده می‌کند، زرد (75 فوت) از 10 AWG استفاده می‌کند و قرمز (150 فوت) از 8 AWG استفاده می‌کند.

چک لیست انطباق با کد NEC

هنگام برنامه ریزی نصب سیم 12/2 خود، انطباق با این الزامات NEC را بررسی کنید:

بخش کد مورد نیاز بررسی انطباق
NEC 210.19(A)(1) افت ولتاژ مدار شاخه ≤ 3% توصیه می‌شود VD را در حداکثر بار محاسبه کنید
NEC 240.4(D) سیم شماره 12 AWG محافظت شده توسط دستگاه اضافه جریان حداکثر 20 آمپر از بریکر 20 آمپر استفاده کنید (نه 25 آمپر یا 30 آمپر)
NEC 310.16 ظرفیت آمپر سیم برای بار کافی باشد سیم شماره 12 AWG = 20 آمپر در 60 درجه سانتیگراد، 25 آمپر در 90 درجه سانتیگراد
NEC 110.14(C) درجه حرارت نامی ترمینال‌ها اکثر دستگاه‌ها دارای درجه حرارت 60 درجه سانتیگراد یا 75 درجه سانتیگراد هستند
NEC 334.80 پشتیبانی کابل NM در هر 4.5 فوت کابل Romex را به درستی محکم کنید

تحلیل هزینه-فایده: چه زمانی اندازه سیم را افزایش دهیم

مقایسه هزینه مواد (به ازای هر 100 فوت)

اندازه سیم هزینه تقریبی افت ولتاژ @ 20 آمپر/100 فوت اتلاف انرژی بلند مدت
۱۲ وات $45-65 5.2% $15-25/سال*
۱۰ وات $75-95 3.3% $10-15/سال*
۸ وات $125-165 2.1% $6-10/سال*

*بر اساس بار مداوم 16 آمپر با قیمت $0.12/کیلووات ساعت

محاسبه ROI (بازگشت سرمایه): برای یک مسیر 100 فوتی که به طور مداوم 16 آمپر جریان دارد:

  • ارتقاء از سیم شماره 12 AWG به 10 AWG هزینه دارد $30 بیشتر
  • صرفه جویی سالانه در انرژی: $10-15
  • دوره بازگشت سرمایه: 2-3 سال
  • بهبود طول عمر تجهیزات: موتورها و وسایل الکترونیکی با ولتاژ پایدار عمر طولانی‌تری دارند

توصیه حرفه‌ای: برای هر نصب دائمی که بیش از 75 فوت باشد،, اندازه سیم را یک گیج افزایش دهید. هزینه نهایی در مقایسه با عملکرد طولانی مدت و مزایای ایمنی حداقل است.


ملاحظات ویژه برای کاربردهای مختلف

مدارهای HVAC و پمپ حرارتی

تجهیزات گرمایش و سرمایش الکتریکی به ویژه به افت ولتاژ حساس هستند:

  • موتورهای کمپرسور جریان شروع بالایی می‌کشند (LRA = آمپر روتور قفل شده)
  • کاهش ولتاژ باعث گرم شدن بیش از حد موتورها و از کار افتادن زودرس آنها می‌شود
  • Recommendation: افت ولتاژ را محدود کنید به حداکثر 2% برای مدارهای HVAC

ایستگاه‌های شارژ خودروهای برقی

شارژرهای EV سطح 2 چالش‌های منحصر به فردی را ارائه می‌دهند:

  • بار پیوسته: با 80% درجه بندی بریکر برای ساعت‌ها کار می‌کند
  • فاصله: اغلب در گاراژها یا مسیرهای ورودی دور از پنل قرار دارند
  • راه حل: استفاده کنید مدارهای 240 ولت برای نصف کردن درصد افت ولتاژ، یا نصب کنید زیرپنل اختصاصی

سیستم‌های خورشیدی PV و باتری

مدارهای DC ملاحظات متفاوتی دارند:

  • بدون امپدانس راکتیو: فقط مقاومت مهم است
  • ولتاژهای بالاتر: سیستم‌های 48 ولت تحمل بیشتری نسبت به افت ولتاژ دارند
  • Recommendation: الزامات NEC 690.8 را برای مدارهای منبع PV دنبال کنید

عیب یابی مسائل مربوط به افت ولتاژ

علائم افت ولتاژ بیش از حد

  • 🔴 کم نور شدن چراغ‌ها هنگام شروع به کار وسایل
  • 🔴 داغ شدن موتورها یا عدم شروع به کار
  • 🔴 ریست شدن وسایل الکترونیکی یا اختلال در عملکرد
  • 🔴 قطع مزاحمتی GFCI در مسیرهای طولانی
  • 🔴 عملکرد ضعیف وسایل (گرمایش کند، سرمایش ضعیف)

مراحل تشخیص

  1. ولتاژ را در پنل اندازه گیری کنید: باید 118-122 ولت باشد (اسمی 120 ولت)
  2. اندازه گیری ولتاژ در بار تحت عملکرد: باید در محدوده 3% ولتاژ پنل باشد.
  3. محاسبه افت ولتاژ واقعی: ولتاژ پنل - ولتاژ بار
  4. مقایسه با توصیه های NEC: 3% = 3.6 ولت برای مدارهای 120 ولت

گزینه های اصلاح

گزینه 1: افزایش سایز هادی ها (پایدارترین راه حل)
گزینه 2: نصب تابلوی فرعی نزدیک‌تر به بارها
گزینه 3: توزیع مجدد بارها برای مدارهای کوتاه تر
گزینه 4: تبدیل به 240 ولت (برای تجهیزات سازگار)


راه حل های VIOX برای سیم کشی های طولانی

هنگام ارتقاء سایز سیم برای غلبه بر افت ولتاژ، با یک مشکل رایج مواجه خواهید شد: سیم های بزرگتر در ترمینال های استاندارد دستگاه جا نمی شوند..

کاربردهای محصول VIOX

1. بلوک های ترمینال و نوارهای توزیع

هنگام انتقال از سیم فیدر 8 AWG یا 10 AWG به مدارهای فرعی 12 AWG، بلوک های ترمینال VIOX موارد زیر را فراهم می کنند:

  • اتصالات ایمن برای گیج های سیم مختلط
  • مطابق با کد انتقال سیم به سیم
  • عیب یابی آسان با نقاط اتصال قابل دسترس

2. جعبه های اتصال سنگین

برای مسیرهای طولانی در فضای باز، جعبه های اتصال ضد آب VIOX موارد زیر را ارائه می دهند:

  • رتبه بندی IP65/IP67 برای محیط‌های خشن
  • ظرفیت سیم بزرگ برای هادی های با سایز بزرگتر
  • تسکین فشار برای انتقال لوله های زیرزمینی

3. راه حل های تابلوی فرعی

نصب یک تابلوی فرعی، فواصل مدار فرعی را کاهش می دهد:

  • تابلوی اصلی → تابلوی فرعی: از 6 AWG یا بزرگتر استفاده کنید
  • تابلوی فرعی → بارها: 12 AWG استاندارد برای مسیرهای کوتاه
  • نتیجه: افت ولتاژ بهینه در همه مدارها

سوالات متداول

Can I run 12/2 wire 100 feet on a 20-amp breaker?

بله، اما با محدودیت هایی. در بار کامل 20 آمپر، افت ولتاژ تقریباً خواهد بود 5.2%, ، فراتر از توصیه 3% NEC. این برای موارد زیر قابل قبول است:

  • بارهای با استفاده غیر مکرر
  • مدارهایی که کمتر از 12 آمپر جریان می کشند
  • مدارهای 240 ولت (درصد افت ولتاژ نصف می شود)

برای بارهای مداوم 20 آمپر،, سیم را به 10 AWG ارتقا دهید.

آیا طول سیم بر عملکرد قطع مدار شکن (MCB) تاثیر می گذارد؟

بله، به طور قابل توجهی. مسیرهای سیم طولانی تر مقاومت مدار را افزایش می دهند، که جریان اتصال کوتاه را کاهش می دهد. در موارد شدید (بیش از 200 فوت)، جریان خطا ممکن است خیلی کم باشد که باعث تحریک تریپ مغناطیسی فوری بریکر شود و یک خطر آتش سوزی. ایجاد کند. همیشه تأیید کنید که جریان اتصال کوتاه احتمالی از 5 برابر رتبه بریکر بیشتر باشد.

تفاوت بین سیم 12/2 و 12/3 برای مسافت چیست؟

ظرفیت مسافت سیم یکسان است. اعداد به تعداد هادی (2 یا 3 هادی عایق شده) اشاره دارند، نه گیج سیم. هر دو از هادی های 12 AWG با مقاومت یکسان استفاده می کنند. از 12/3 زمانی استفاده کنید که به موارد زیر نیاز دارید:

  • مدارهای کلید سه طرفه
  • مدارهای فرعی چند سیمه
  • هادی های گرم جداگانه برای 240 ولت + نول

Can I use aluminum wire instead to save money on long runs?

بله، اما یک گیج افزایش دهید. آلومینیوم مقاومت بیشتری نسبت به مس دارد:

  • استفاده کنید آلومینیوم 10 AWG به جای مس 12 AWG
  • نیاز دارد ترکیب ضد اکسیداسیون روی اتصالات
  • باید استفاده شود دستگاه‌های دارای رتبه AL (علامت‌گذاری CO/ALR)
  • صرفه‌جویی در هزینه: 30-40% ارزان‌تر برای اندازه‌های سیم بزرگ

How do I calculate voltage drop for multiple outlets on one circuit?

از دورترین پریز و حداکثر بار همزمان. استفاده کنید. برای مثال:

  • مداری دارای 8 پریز در طول 120 فوت است
  • فرض کنید 80% رتبه قطع‌کننده مدار (16 آمپر برای مدار 20 آمپر)
  • افت ولتاژ را تا آخرین پریز در 16 آمپر محاسبه کنید
  • این یک سناریوی بدترین حالت محافظه‌کارانه را ارائه می‌دهد

Does wire type (THHN vs. Romex) affect maximum distance?

خیر. افت ولتاژ فقط به موارد زیر بستگی دارد:

  • اندازه سیم (AWG)
  • جنس هادی (مس در مقابل آلومینیوم)
  • جریان (آمپر)
  • فاصله (فوت)

نوع عایق (THHN، THWN، NM-B) بر ظرفیت آمپر و روش نصب, تأثیر می‌گذارد، اما نه مقاومت یا افت ولتاژ.


نتیجه‌گیری: رویکرد مهندسی برای تعیین اندازه سیم

این سوال که “تا چه مسافتی می‌توان سیم 12/2 را روی یک قطع‌کننده مدار 20 آمپری کشید؟” یک پاسخ واحد ندارد—به موارد زیر بستگی دارد:

  1. ولتاژ سیستم (120 ولت در مقابل 240 ولت)
  2. جریان بار واقعی (نه فقط رتبه قطع‌کننده مدار)
  3. افت ولتاژ قابل قبول (3% توصیه شده، 5% حداکثر)
  4. حساسیت کاربرد (موتورها و وسایل الکترونیکی به تلرانس‌های دقیق‌تری نیاز دارند)
  5. ملاحظات ایمنی (امپدانس حلقه خطا برای عملکرد صحیح قطع‌کننده مدار)

دستورالعمل‌های کلی:

  • زیر 50 فوت: 12 AWG برای مدارهای 20 آمپر مناسب است
  • 50-75 فوت: 10 AWG را برای کاربردهای بار کامل در نظر بگیرید
  • 75-100 فوت: از 10 AWG برای بارهای 20 آمپر استفاده کنید
  • بالای 100 فوت: از 8 AWG استفاده کنید یا یک زیرپانل نصب کنید

بهترین روش حرفه‌ای: در صورت تردید،, یک گیج بزرگتر انتخاب کنید. هزینه حاشیه‌ای در مقایسه با مزایای بلندمدت زیر حداقل است:

  • کاهش اتلاف انرژی
  • افزایش طول عمر تجهیزات
  • بهبود حاشیه‌های ایمنی
  • ظرفیت مقاوم در برابر آینده

برای تاسیسات پیچیده یا کاربردهای تجاری، با یک برقکار دارای مجوز مشورت کنید و استفاده از قطعات الکتریکی VIOX طراحی شده برای توزیع برق قابل اعتماد در مسافت‌های طولانی را در نظر بگیرید.


لینک‌های داخلی

برای راهنمایی فنی مرتبط، این منابع VIOX را ببینید:


درباره ویوکس الکتریک: VIOX Electric is a leading B2B manufacturer of electrical equipment, specializing in circuit protection devices, terminal blocks, junction boxes, and distribution solutions for residential, commercial, and industrial applications. Our products meet or exceed NEC, UL, and IEC standards for safety and performance.

نویسنده تصویر

سلام من جو, اختصاصی حرفه ای با 12 سال تجربه در صنعت برق است. در VIOX برقی تمرکز من این است که در ارائه با کیفیت بالا و راه حل های الکتریکی طراحی شده برای دیدار با نیازهای مشتریان ما. من تخصص دهانه اتوماسیون صنعتی و سیم کشی مسکونی و تجاری سیستم های الکتریکی.با من تماس بگیرید [email protected] اگر شما هر گونه سوال.

فهرست مطالب
    追加ヘッダーの始発のテーブルの内容
    همین حالا درخواست قیمت کنید
