کلیدهای مدار دارای رتبه 80% و 100% چه هستند؟
مبنا: استانداردهای تست UL 489
همه قطع کننده های مدار با قاب قالب (MCCB) تولید شده در آمریکای شمالی باید با UL 489، استاندارد ایمنی برای کلیدهای مدار با محفظه قالبگیریشده و محفظههای کلید مدار، مطابقت داشته باشد. بر اساس این استاندارد، هر کلید مدار - صرف نظر از اینکه برچسب 80% یا 100% داشته باشد - برای حمل 100% جریان نامی خود به طور نامحدود در شرایط آزمایشگاهی کنترلشده طراحی و آزمایش میشود: هوای آزاد در دمای محیط 40 درجه سانتیگراد (104 درجه فارنهایت).
با این حال، تأسیسات واقعی به طور چشمگیری با شرایط آزمایشگاهی متفاوت هستند. کلیدهای مدار معمولاً در تابلوهای محصور با تهویه محدود، اغلب در کنار سایر اجزای تولیدکننده گرما و در محیطهایی که دمای محیط میتواند از شرایط آزمایش فراتر رود، نصب میشوند. این تجمع گرما بر مکانیسم قطع حرارتی کلید تأثیر میگذارد، به همین دلیل است که کد ملی برق (NEC) الزامات اندازهگیری اضافی را تحمیل میکند.
کلیدهای مدار دارای رتبه 80%: استاندارد
یک کلید مدار دارای رتبه 80% استاندارد صنعت است و نشاندهنده اکثریت کلیدها در کاربردهای مسکونی و تجاری است. تعیین “80%” به این معنی نیست که کلید فقط میتواند 80% از رتبه خود را حمل کند - بلکه نشان میدهد که هنگام نصب در یک تابلوی محصور معمولی، کلید میتواند با خیال راحت بارهای مداوم را در 80% از رتبه پلاک خود تحمل کند.
این محدودیت ناشی از ماده 210.20(A) NEC است که ایجاب میکند دستگاههای حفاظت در برابر جریان اضافه حداقل در 125% بار مداوم به اضافه 100% بار غیر مداوم اندازهگیری شوند. از آنجایی که 80% معکوس ریاضی 125% است، این کلیدها معمولاً به عنوان “دارای رتبه 80%” نامیده میشوند.”

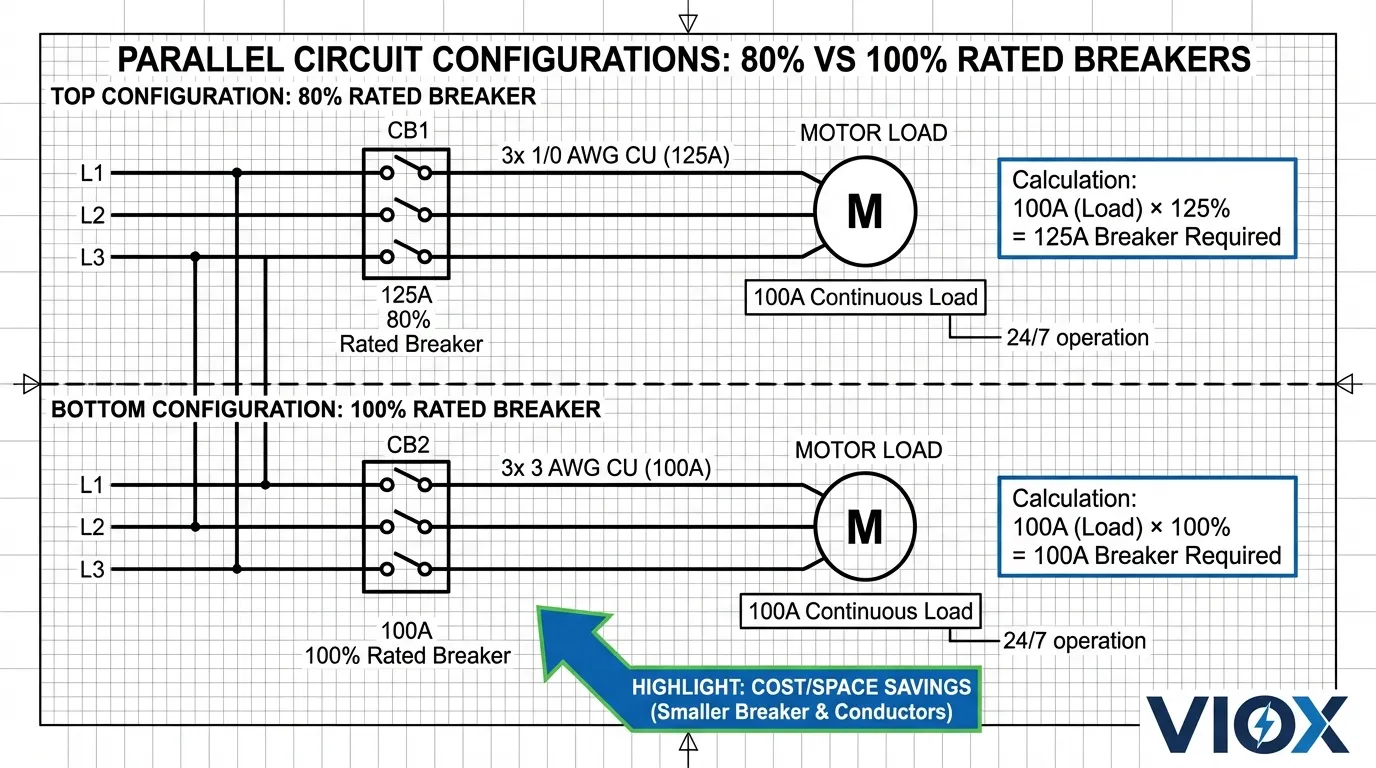

مثال: برای محافظت از یک بار مداوم 100 آمپری با یک کلید استاندارد، باید کلید را در 125 آمپر اندازهگیری کنید (100 آمپر × 1.25 = 125 آمپر). سپس کلید 125 آمپری در 80% ظرفیت خود عمل میکند (100 آمپر ÷ 125 آمپر = 80%).
کلیدهای مدار دارای رتبه 100%: استثنا

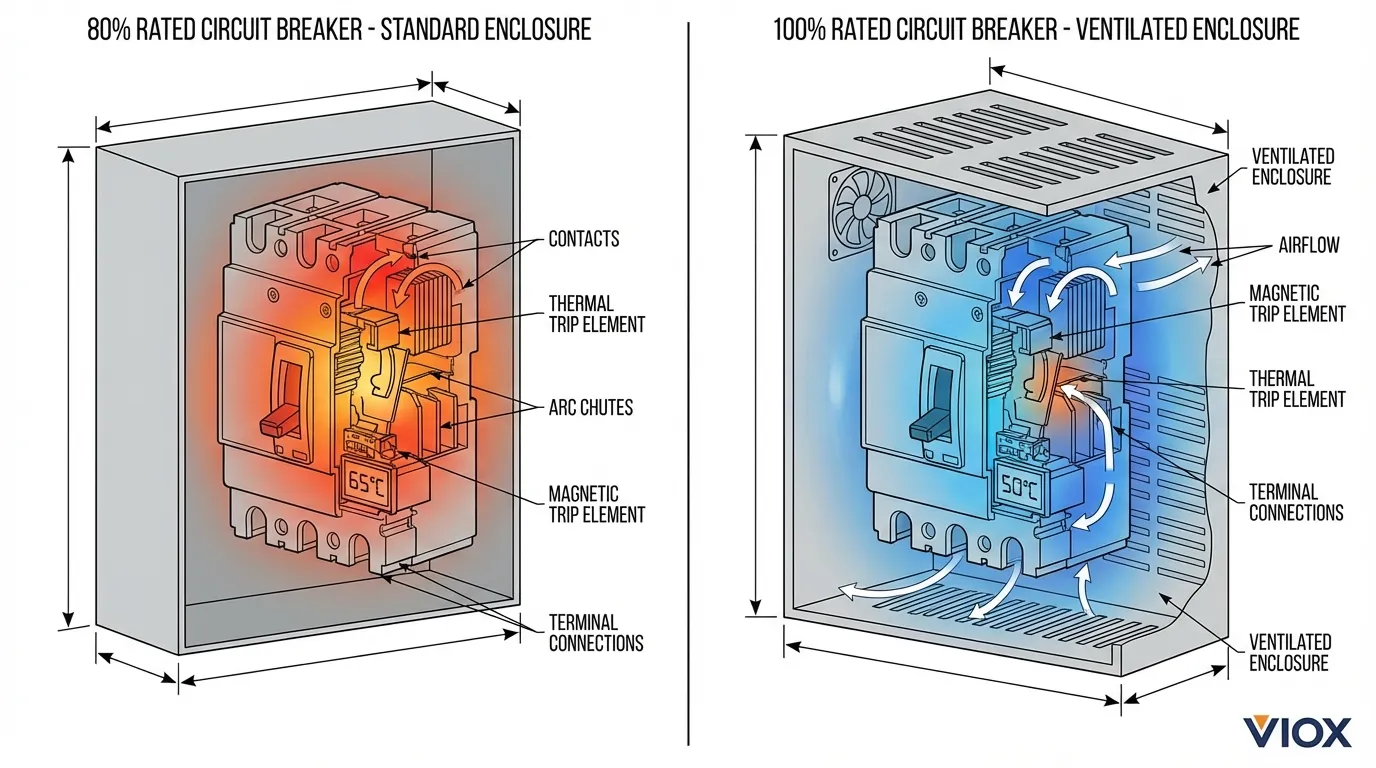

یک کلید مدار دارای رتبه 100% تحت آزمایشهای اضافی طبق بخش 7.1.4 UL 489 قرار گرفته است تا تأیید شود که میتواند رتبه کامل پلاک خود را به طور مداوم هنگام نصب در یک پیکربندی محفظه خاص حمل کند. این کلیدها با ویژگیهای مدیریت حرارتی پیشرفته تولید میشوند و باید مطابق با مشخصات دقیق سازنده در مورد موارد زیر نصب شوند:
- حداقل اندازه و ابعاد محفظه
- دهانههای تهویه مورد نیاز (به طور معمول 7 اینچ مربع در بالا و پایین)
- مشخصات هادی (عایق 90 درجه سانتیگراد دارای آمپراژ 75 درجه سانتیگراد)
- مشخصات گشتاور ترمینال
- فاصله مناسب از اجزای مجاور
هنگامی که این شرایط برآورده میشوند و مجموعه برای عملکرد 100% فهرست شده است، استثنای ماده 210.20(A) NEC اجازه میدهد تا کلید دقیقاً در 100% بار مداوم به اضافه 100% بار غیر مداوم اندازهگیری شود - و ضریب 125% حذف شود.

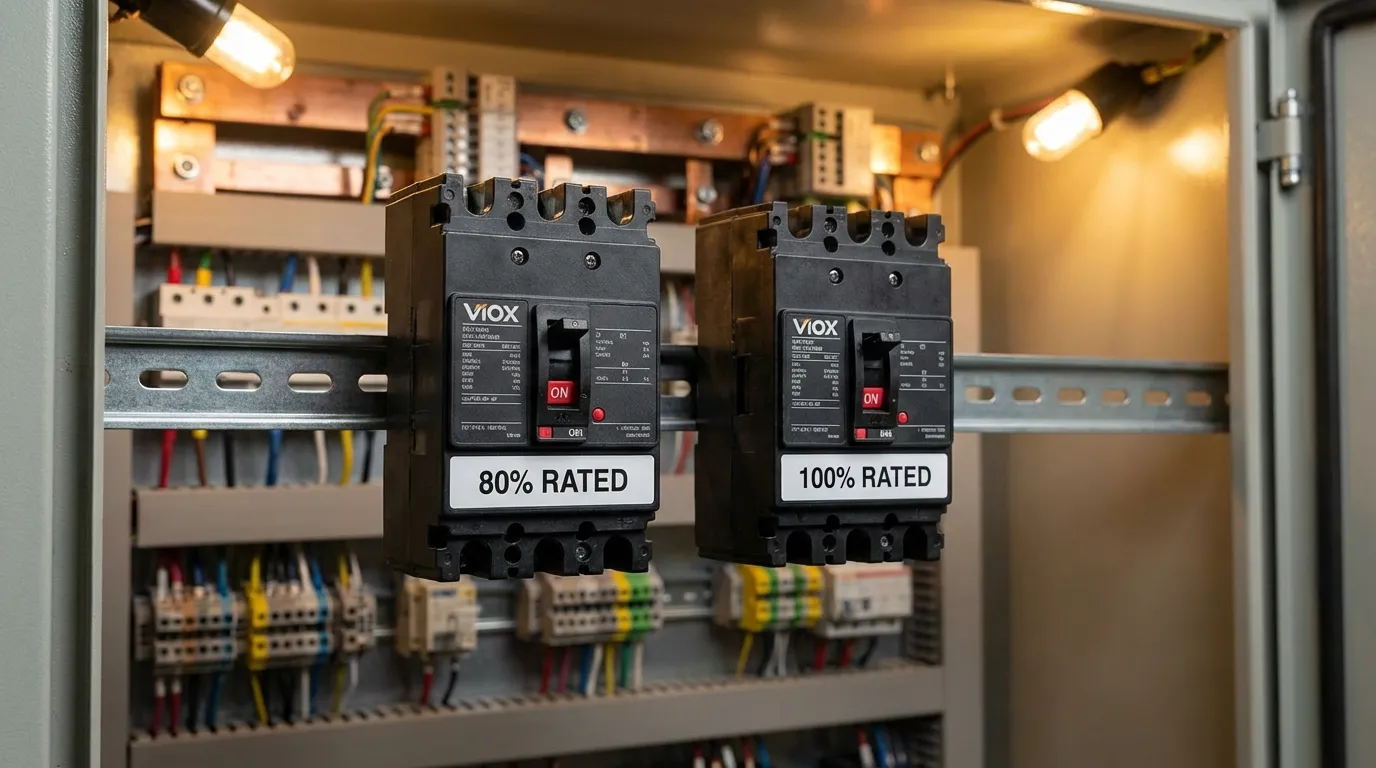

تفاوتهای کلیدی بین کلیدهای دارای رتبه 80% و 100%
| ویژگی | کلید دارای رتبه 80% | قطع کننده دارای رتبه 100% |
|---|---|---|
| ظرفیت بار مداوم | 80% رتبه پلاک | 100% رتبه پلاک |
| الزام اندازهگیری NEC | 125% بار مداوم + 100% غیر مداوم | 100% بار مداوم + 100% غیر مداوم |
| مثال برای بار مداوم 100 آمپری | نیاز به کلید 125 آمپری دارد | نیاز به کلید 100 آمپری دارد |
| الزامات محفظه | نصب تابلوی استاندارد | مجموعه فهرستشده با تهویه خاص |
| الزامات هادی | رتبه استاندارد 75 درجه سانتیگراد | عایق 90 درجه سانتیگراد در آمپراژ 75 درجه سانتیگراد |
| استاندارد تست | تست اولیه UL 489 | UL 489 + تستهای اضافی رتبه 100% |
| برنامه های کاربردی معمولی | مسکونی، تجاری سبک | صنعتی، مراکز داده، عملیات 24/7 |
| هزینه | هزینه اولیه کمتر | 10-30% هزینه بالاتر |
| در دسترس بودن | به طور گسترده در دسترس است همه رتبهها | به طور معمول فریم 400 آمپر و بالاتر |
| صرفهجویی در فضای تابلو | ممکن است به فریم بزرگتر نیاز داشته باشد | اجازه میدهد اندازه فریم کوچکتر |
درک بارهای مداوم در مقابل بارهای غیر مداوم
تمایز بین بارهای مداوم و غیر مداوم برای انتخاب مناسب کلید بسیار مهم است. طبق ماده 100 NEC، یک شارژرهای تجاری پشت سر هم کار میکنند. به محض اینکه یک وسیله نقلیه خارج میشود، وسیله نقلیه دیگری به برق متصل میشود. در یک سناریوی ناوگان، یک شارژر 22 کیلوواتی AC یا یک شارژر سریع DC ممکن است با حداکثر ظرفیت به مدت 12 تا 18 ساعت در روز کار کند. به عنوان باری تعریف میشود که انتظار میرود حداکثر جریان برای سه ساعت یا بیشتر ادامه یابد. این شامل:
- سیستمهای HVAC که در طول فصول اوج کار میکنند
- ماشینآلات صنعتی در کارخانههای تولیدی 24/7
- رکهای سرور مرکز داده و سیستمهای خنککننده
- روشنایی تجاری در فضاهای خردهفروشی یا اداری
- تجهیزات تبرید در کارخانههای فرآوری مواد غذایی
- ایستگاههای شارژ EV در طول جلسات شارژ طولانی
بارهای غیر مداوم برای کمتر از سه ساعت در حداکثر جریان کار میکنند، مانند:
- لوازم خانگی مسکونی با چرخههای کاری
- عملیات موتور متناوب
- تجهیزات ساختمانی موقت
- سیستمهای پشتیبان که به ندرت فعال میشوند
چه زمانی از کلیدهای مدار دارای رتبه 80% استفاده کنیم
کلیدهای استاندارد دارای رتبه 80% همچنان مقرون به صرفهترین انتخاب برای بسیاری از کاربردها هستند:
کاربردهای ایدهآل:
- بارهای عمدتاً غیر مداوم: هنگامی که بارها کمتر از سه ساعت کار می کنند، الزام اندازه گیری 125% اعمال نمی شود و کلیدهای 80% را مقرون به صرفه می سازد.
- تاسیسات مسکونی: بیشتر مدارهای خانگی بارهای متناوب (لوازم خانگی، روشنایی با تغییرات اشغال) را تغذیه می کنند، جایی که هزینه اضافی کلیدهای دارای رتبه 100% هیچ فایده ای ندارد.
- مدارهای بار مختلط: هنگامی که می توانید بارهای پیوسته و غیر پیوسته را در مدارهای جداگانه تفکیک کنید، کلیدهای دارای رتبه 80% در مدارهای غیر پیوسته باعث صرفه جویی می شوند.
- الزامات آمپراژ کوچکتر: زیر 400 آمپر، کلیدهای دارای رتبه 100% کمتر در دسترس هستند و نسبت به صرفه جویی بالقوه گران تر هستند.
- پیکربندی های استاندارد پانل: هنگام استفاده از پانل های از پیش مهندسی شده یا مراکز بار که برای مجموعه های دارای رتبه 100% فهرست نشده اند.
ملاحظات هزینه:
برای یک سرویس 200 آمپری با 160 آمپر بار غیر پیوسته، یک کلید 200 آمپری با رتبه 80% به طور قابل توجهی ارزان تر از یک کلید 200 آمپری با رتبه 100% است در حالی که حفاظت یکسانی را ارائه می دهد.
چه زمانی از کلیدهای مدار دارای رتبه 100% استفاده کنیم
هزینه اضافی کلیدهای دارای رتبه 100% را می توان در سناریوهای خاصی که مزایای ملموسی را ارائه می دهند توجیه کرد:
کاربردهای ایدهآل:
- بارهای پیوسته بالا: تاسیسات صنعتی با موتورها، HVAC یا تجهیزات فرآیندی که به صورت 24 ساعته و 7 روز هفته کار می کنند، از حذف جریمه اندازه گیری 125% بهره مند می شوند.
- پانل های با فضای محدود: هنگامی که فضای پانل محدود است، استفاده از یک کلید دارای رتبه 100% از پرش به اندازه فریم بزرگتر بعدی جلوگیری می کند. به عنوان مثال، یک کلید 250 آمپری با رتبه 100% می تواند جایگزین یک کلید 300 آمپری با رتبه 80% شود (که به یک فریم 400 آمپری نیاز دارد) و فضای پانل قابل توجهی را ذخیره کند.
- مراکز داده و اتاقهای سرور: جایی که خنک کننده مداوم و بارهای سرور به ظرفیت قابل اعتماد 100% بدون بزرگنمایی بیش از حد نیاز دارند.
- بهینه سازی هزینه در آمپراژهای بالاتر: در 400 آمپر و بالاتر، تفاوت هزینه بین اندازه فریم ها می تواند کلیدهای دارای رتبه 100% را مقرون به صرفه تر از بزرگنمایی بیش از حد به فریم بعدی کند.
- نصب در محیط های گرم: محفظه های بیرونی، تجهیزات پشت بام یا مکان های با دمای محیط بالا از عملکرد حرارتی پیشرفته مجموعه های دارای رتبه 100% بهره مند می شوند.
مثال تجزیه و تحلیل هزینه واقعی:
سناریو: بار پیوسته 250 آمپری برای یک کارخانه تولیدی
گزینه 1 - کلید دارای رتبه 80%:
- اندازه کلید مورد نیاز: 250A × 125% = 312.5A → کلید 350A
- اندازه فریم مورد نیاز: فریم 400A
- اندازه هادی: مس 350 kcmil
- هزینه تخمینی: $1,200 (کلید) + $2,800 (هادی ها) = $4,000
گزینه 2 - کلید دارای رتبه 100%:
- اندازه کلید مورد نیاز: 250A × 100% = کلید 250A
- اندازه فریم مورد نیاز: فریم 250A
- اندازه هادی: مس 250 kcmil
- هزینه تخمینی: $1,400 (کلید) + $2,200 (هادی ها) = $3,600
پس انداز: $400 (کاهش 10%) به علاوه ردپای پانل کوچکتر

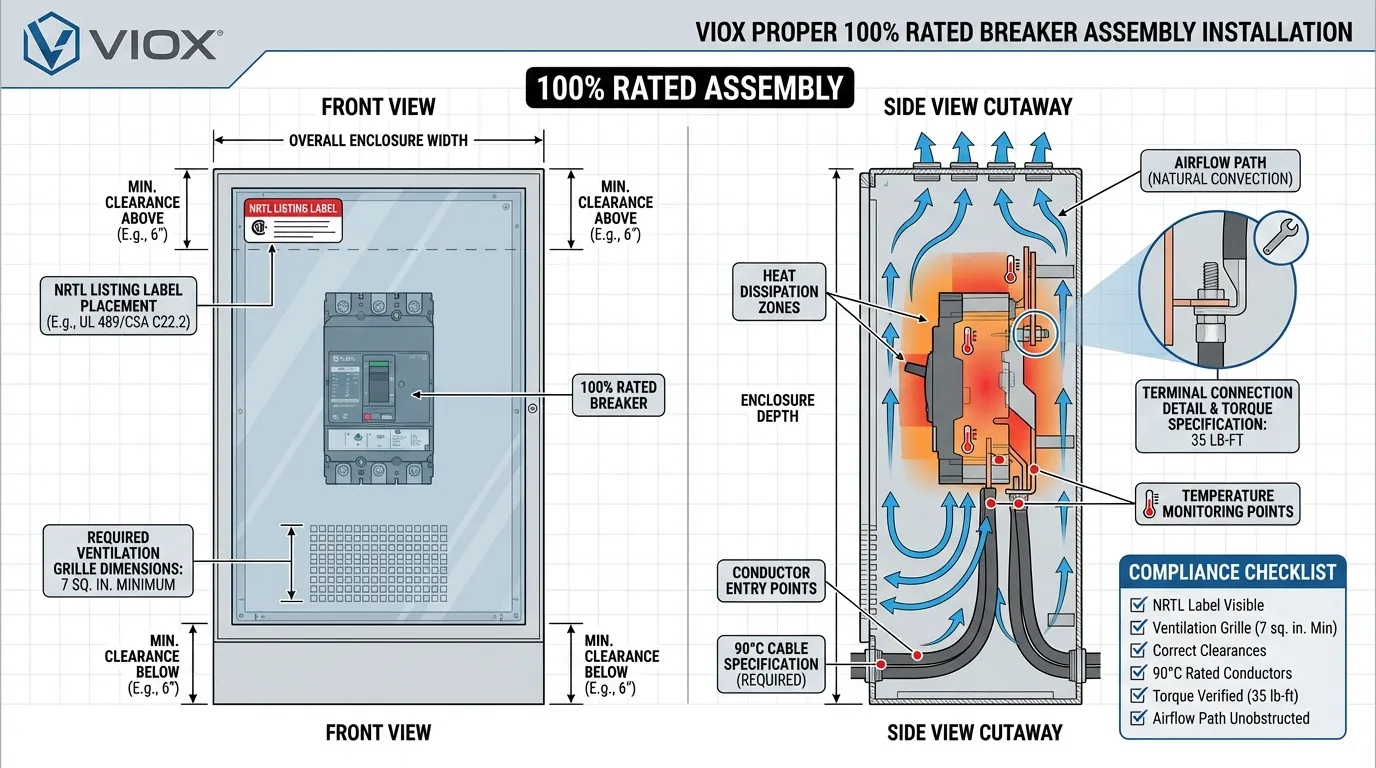

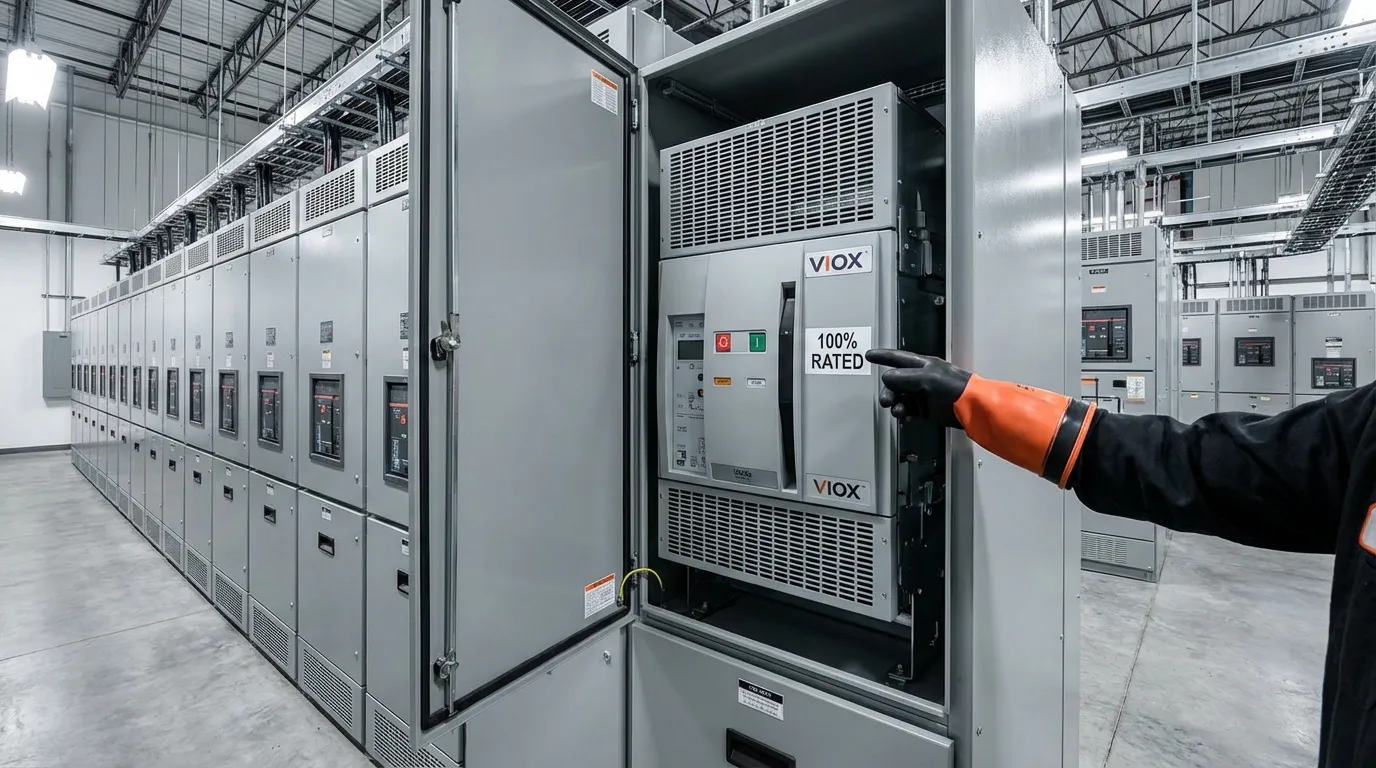

الزامات نصب برای کلیدهای دارای رتبه 100%
دستیابی به رتبه 100% مستلزم رعایت دقیق مشخصات سازنده است. صرفاً نصب یک کلید دارای رتبه 100% در یک پانل استاندارد، عملکرد 100% را تضمین نمی کند - کل مجموعه باید فهرست شده باشد.
الزامات حیاتی:
- مجموعه فهرست شده: نصب کامل (کلید + محفظه + هادی ها) باید توسط یک آزمایشگاه تست معتبر ملی (NRTL) برای عملکرد 100% فهرست شده باشد.
- مشخصات محفظه:
- حداقل ابعاد محفظه طبق سازنده
- دهانه های تهویه مورد نیاز (به طور معمول حداقل 7 اینچ مربع در بالا و پایین)
- فاصله مناسب بین کلیدها و دیوارهای محفظه
- محدودیت های دما به وضوح مشخص شده است
- الزامات هادی:
- رتبه بندی عایق 90 درجه سانتیگراد اجباری است
- آمپراژ محاسبه شده در ستون 75 درجه سانتیگراد جدول 310.16 NEC
- گشتاور خاتمه مناسب طبق مشخصات سازنده
- رتبه بندی دمای ترمینال تایید شده است
- مستندات:
- دستورالعمل های نصب سازنده باید دقیقاً دنبال شود
- برچسب فهرست باید به محفظه چسبانده شود
- مرجع بازرسی باید انطباق را تأیید کند
تصورات غلط و اشتباهات رایج
تصور غلط 1: “کلیدهای دارای رتبه 100% قوی تر هستند”
واقعیت: هر دو کلید دارای رتبه 80% و 100% با آمپراژ یکسان دارای رتبه بندی اتصال کوتاه و ظرفیت قطع یکسانی هستند. تفاوت فقط در ظرفیت حمل جریان پیوسته در شرایط محصور است.
تصور غلط 2: “من می توانم یک کلید 80% را با یک کلید 100% تعویض کنم”
واقعیت: رتبه بندی 100% برای مجموعه کامل اعمال می شود، نه فقط کلید. نصب یک کلید دارای رتبه 100% در یک محفظه غیر فهرست شده، آن را به عملکرد 80% برمی گرداند.
تصور غلط 3: “کلیدهای دارای رتبه 80% نمی توانند بار کامل را حمل کنند”
واقعیت: کلیدهای دارای رتبه 80% می توانند 100% از رتبه خود را برای بارهای غیر پیوسته (زیر 3 ساعت) حمل کنند. محدودیت 80% فقط برای عملکرد پیوسته اعمال می شود.
تصور غلط 4: “همه بارها پیوسته هستند”
واقعیت: بسیاری از بارها دارای چرخه های کاری یا عملکرد متناوب هستند. دسته بندی صحیح بارها می تواند از بزرگنمایی بیش از حد غیر ضروری جلوگیری کند.
تصور غلط 5: “کلیدهای دارای رتبه 100% نیازی به اندازه گیری هادی ندارند”
واقعیت: هادی ها همچنان باید طبق ماده 310 NEC، با استفاده از عایق 90 درجه سانتیگراد در آمپراژ 75 درجه سانتیگراد، اندازه گیری شوند. رتبه بندی کلید، الزامات آمپراژ هادی را لغو نمی کند.
انطباق با کد و چارچوب نظارتی
خلاصه الزامات NEC:
ماده 210.20(A) - حفاظت از اضافه جریان مدار شاخه:
“در جایی که یک مدار شاخه بارهای پیوسته یا هر ترکیبی از بارهای پیوسته و غیرپیوسته را تغذیه می کند، درجه بندی دستگاه اضافه جریان نباید کمتر از بار غیرپیوسته به اضافه 125 درصد بار پیوسته باشد.”
استثناء:
“در جایی که مجموعه، از جمله دستگاه های اضافه جریان محافظت کننده از مدار(های) شاخه، برای کارکرد در 100 درصد درجه بندی خود فهرست شده باشد، درجه بندی آمپر دستگاه اضافه جریان مجاز است کمتر از مجموع بار پیوسته به اضافه بار غیرپیوسته نباشد.”
این عبارت استثنا در سراسر NEC در موارد زیر ظاهر می شود:
- ماده 215.2(A) - فیدرها
- ماده 230.42(A) - هادی های سرویس
- ماده 430.62 - هادی های فیدر موتور
الزامات تست UL 489:
تست استاندارد (همه بریکرها):
- جریان نامی 100% در هوای آزاد در دمای 40 درجه سانتیگراد
- تأیید کالیبراسیون تریپ حرارتی
- تست های ظرفیت قطع اتصال کوتاه
- تست استقامت (6000 عملیات)
تست های اضافی درجه بندی 100%:
- عملکرد محصور شده در جریان 100%
- تأیید اندازه و تهویه خاص محفظه
- اندازه گیری افزایش دمای ترمینال
- تست سازگاری عایق هادی
- تست تغییرات دمای محیط
انتخاب بریکر مناسب برای کاربرد شما
چارچوب تصمیم گیری:
مرحله 1: تجزیه و تحلیل بار
- محاسبه کل بار متصل
- شناسایی بارهای پیوسته در مقابل بارهای غیرپیوسته
- تعیین مدت زمان بار (>3 ساعت = پیوسته)
- رشد بار آینده را در نظر بگیرید.
مرحله 2: محاسبه انطباق با کد
برای بریکر با درجه بندی 80%:
اندازه بریکر = (بار پیوسته × 1.25) + بار غیرپیوسته
برای بریکر با درجه بندی 100%:
اندازه بریکر = بار پیوسته + بار غیرپیوسته
مرحله 3: تجزیه و تحلیل اقتصادی
- مقایسه هزینه های بریکر (80% در مقابل 100%)
- محاسبه تفاوت هزینه های هادی
- ارزیابی الزامات فضای پانل
- در نظر گرفتن نیروی کار نصب
مرحله 4: تأیید فنی
- تأیید در دسترس بودن بریکر با درجه بندی 100% در اندازه مورد نیاز
- تأیید سازگاری محفظه با درجه بندی 100%
- بررسی درجه بندی دمای هادی
- بررسی الزامات نصب سازنده
مرحله 5: ملاحظات بلند مدت
- دسترسی به تعمیر و نگهداری
- ظرفیت توسعه آینده
- در دسترس بودن قطعات جایگزین
- شرایط محیط عملیاتی
مثال های کاربردی عملی
مثال 1: اتاق سرور مرکز داده
بار: 180 آمپر پیوسته (سرورها + خنک کننده)
ساعات کار: 24/7/365
راه حل 80%:
- بریکر: 225 آمپر (180 آمپر × 1.25)
- فریم: 250 آمپر
- هادی ها: مس 4/0 AWG
- فضای پانل: 3 پل
- هزینه: ~$1,800
راه حل 100%:
- بریکر: 200 آمپر (180 آمپر × 1.0)
- فریم: 225 آمپر
- هادی ها: مس 3/0 AWG
- فضای پانل: 3 پل
- هزینه: ~$1,650
- صرفه جویی: $150 + ردپای کوچکتر
مثال 2: سیستم HVAC تجاری
بار: 120 آمپر پیوسته (عملکرد چیلر در طول تابستان)
ساعات کار: 12 ساعت در روز، 4 ماه در سال
تحلیل: در حالی که چیلر بیش از 3 ساعت در روز کار می کند، ماهیت فصلی و چرخه روزانه آن را به یک مورد مرزی تبدیل می کند. یک بریکر با درجه بندی 80% در 150 آمپر حفاظت کافی را با هزینه کمتر و نصب ساده تر از یک مجموعه با درجه بندی 100% فراهم می کند.
توصیه: بریکر با درجه بندی 150 آمپر 80%
مثال 3: خط تولید کارخانه
بار: 400 آمپر مداوم (موتورها، نوار نقالهها، تجهیزات فرآیند)
ساعات کار: 24/7 به جز آخر هفتهها
راه حل 80%:
- بریکر: 500 آمپر (400 آمپر × 1.25)
- فریم: 600 آمپر
- هادیها: (2) 500 kcmil در هر فاز
- هزینه: ~$4,500
راه حل 100%:
- بریکر: 400 آمپر (400 آمپر × 1.0)
- فریم: 400 آمپر
- هادیها: (2) 350 kcmil در هر فاز
- هزینه: ~$3,800
- صرفهجویی: $700 + کاهش قابل توجه فضای پنل
جدول مقایسه: بریکرهای دارای رتبه 80% در مقابل 100%
| سناریوی بار | راه حل دارای رتبه 80% | راه حل دارای رتبه 100% | انتخاب توصیه شده |
|---|---|---|---|
| 100 آمپر مداوم | بریکر 125 آمپر، هادیهای 125 آمپر | بریکر 100 آمپر، هادیهای 100 آمپر | 100% (در صورت موجود بودن) |
| 100 آمپر غیر مداوم | بریکر 100 آمپر، هادیهای 100 آمپر | قابل اجرا نیست | 80% (استاندارد) |
| 50 آمپر مداوم + 50 آمپر غیر مداوم | بریکر 125 آمپر [(50×1.25)+50] | بریکر 100 آمپر [50+50] | 80% (سادهتر) |
| 400 آمپر مداوم | بریکر 500 آمپر (فریم 600 آمپر) | بریکر 400 آمپر (فریم 400 آمپر) | 100% (صرفهجویی در هزینه) |
| سرویس مسکونی | سایزینگ استاندارد بر اساس محاسبات بار | به ندرت قابل استفاده است | 80% (استاندارد) |
| فیدر صنعتی | 125% از قسمت مداوم | 100% اگر مجموعه لیست شده باشد | تحلیل موردی |
ملاحظات نگهداری و عملیاتی
برای نصب و راه اندازی های دارای رتبه 80%:
- روشهای نگهداری استاندارد اعمال میشود
- تصویربرداری حرارتی در طول بارهای پیک توصیه میشود
- علائم گرم شدن بیش از حد در ترمینالها را بررسی کنید
- بررسی کنید که بارها فراتر از ظرفیت 80% افزایش نیافته باشند
برای نصب و راه اندازی های دارای رتبه 100%:
- بررسی کنید که دریچههای تهویه باز بمانند
- تأیید کنید که تغییرات محفظه، لیست را به خطر نینداخته است
- اتصالات هادی را در فواصل زمانی مشخص شده توسط سازنده بررسی کنید
- مستندات لیست مجموعه دارای رتبه 100% را نگهداری کنید
- شرایط دمای محیط را نظارت کنید
- جریان هوای مناسب را در حین کار بررسی کنید
استانداردها و مراجع صنعت
استانداردها و کدهای زیر بر رتبهبندی و کاربردهای قطع کنندههای مدار حاکم هستند:
- استاندارد UL 489: استاندارد ایمنی برای قطع کنندههای مدار با قاب قالبگیری شده و محفظههای قطع کننده مدار
- NFPA 70 (NEC): کد ملی برق، مقالات 210، 215، 230، 430
- CSA C22.2 No. 5: انجمن استانداردهای کانادا - قطع کنندههای مدار با قاب قالبگیری شده
- IEC 60947-2: کلیدهای فشار ضعیف و تجهیزات کنترل - قطع کنندههای مدار (مرجع بین المللی)
- NEMA AB 1: قطع کنندههای مدار با قاب قالبگیری شده و کلیدهای با قاب قالبگیری شده
- IEEE 1584: راهنمای انجام محاسبات خطر قوس الکتریکی
روندها و تحولات آینده
صنعت برق به تکامل خود ادامه می دهد و چندین روند بر رتبه بندی قطع کننده مدار تأثیر می گذارد:
- بریکرهای هوشمند: قابلیتهای نظارت دیجیتال ممکن است مدیریت حرارتی بلادرنگ را فراهم کند و به طور بالقوه کاربردهای دارای رتبه 100% را گسترش دهد.
- تجهیزات با راندمان بالاتر: بارهای الکترونیکی مدرن گرمای کمتری تولید می کنند و به طور بالقوه نیاز به قطع کننده های دارای رتبه 100% را در برخی از کاربردها کاهش می دهند.
- ادغام انرژیهای تجدیدپذیر: سیستمهای خورشیدی و ذخیره باتری با شارژ/دشارژ مداوم ممکن است تقاضا برای راهکارهای دارای رتبه 100% را افزایش دهند.
- رشد مراکز داده: گسترش مداوم تاسیسات محاسباتی با تراکم بالا، تقاضا برای مجموعههای دارای رتبه 100% با بازدهی فضایی را افزایش میدهد.
- استانداردهای هماهنگ: تلاشهای مداوم برای همسو کردن NEC، IEC و سایر استانداردهای بینالمللی ممکن است بر روشهای رتبهبندی آینده تأثیر بگذارد.
نکات کلیدی
- تمام قطع کنندههای مدار به گونهای طراحی شدهاند که 100% از رتبه خود را تحمل کنند در شرایط ایدهآل (هوای آزاد، دمای محیط 40 درجه سانتیگراد)، اما نصبهای محصور در دنیای واقعی نیاز به کاهش جریان برای بارهای مداوم دارند.
- قطع کنندههای دارای رتبه 80% نیاز به سایزینگ 125% دارند برای بارهای مداوم طبق NEC، که آنها را برای کاربردهای غیر مداوم یا با بار ترکیبی که در آن هزینه یک نگرانی اصلی است، مناسب میسازد.
- قطع کنندههای دارای رتبه 100% جریمه سایزینگ 125% را حذف میکنند اما برای حفظ رتبه خود، به پیکربندیهای محفظه خاص، تهویه مناسب و هادیهای 90 درجه سانتیگراد نیاز دارند.
- “رتبه 100%” برای کل مجموعه اعمال میشود, ، نه فقط خود قطع کننده—شما نمیتوانید به سادگی یک قطع کننده 80% را با یک قطع کننده 100% تعویض کنید و انتظار عملکرد 100% داشته باشید.
- مزایای اقتصادی قطع کنندههای دارای رتبه 100% با آمپراژ افزایش مییابد—در 400 آمپر و بالاتر، صرفهجویی در هزینه ناشی از اجتناب از اندازه فریم بزرگتر بعدی، اغلب هزینه بالاتر قطع کننده را توجیه میکند.
- بارهای مداوم به عنوان بارهایی تعریف میشوند که به مدت 3 ساعت یا بیشتر کار میکنند—دسته بندی صحیح بارهای شما برای انتخاب صحیح قطع کننده و انطباق با کد ضروری است.
- الزامات نصب برای مجموعههای دارای رتبه 100% سختگیرانه است—تهویه، مشخصات هادی و اندازه محفظه باید دقیقاً از دستورالعملهای سازنده پیروی کنند.
- صرفه جویی در فضا میتواند قابل توجه باشد—قطع کنندههای دارای رتبه 100% امکان استفاده از اندازههای فریم کوچکتر را فراهم میکنند و ردپای پانل را در تاسیسات با محدودیت فضا کاهش میدهند.
- هر دو نوع قطع کننده دارای حفاظت یکسان در برابر اتصال کوتاه هستند—تفاوت رتبه بندی فقط بر ظرفیت جریان مداوم تأثیر میگذارد، نه بر عملکرد قطع.
- مستندات و لیستبندی بسیار مهم است—مجموعههای دارای رتبه 100% باید به درستی توسط یک NRTL لیست شوند و برچسبهای لیستبندی برای تأیید بازرسی به محفظه چسبانده شوند.
سوالات متداول
س: آیا میتوانم از یک قطع کننده دارای رتبه 100% در یک پانل استاندارد استفاده کنم؟
پاسخ: خیر. رتبه 100% فقط زمانی اعمال میشود که قطع کننده در محفظهای نصب شده باشد که به عنوان یک مجموعه دارای رتبه 100% آزمایش و لیست شده باشد. نصب یک قطع کننده دارای رتبه 100% در یک محفظه غیر لیست شده به این معنی است که باید برای بارهای مداوم در 80% اعمال شود.
س: آیا قطع کنندههای دارای رتبه 100% قابل اطمینانتر از قطع کنندههای دارای رتبه 80% هستند؟
پاسخ: لزوماً. هر دو نوع تحت آزمایشهای دقیق UL 489 قرار میگیرند و در صورت استفاده صحیح در محدوده رتبهبندی خود، از قابلیت اطمینان یکسانی برخوردار هستند. تفاوت در ظرفیت جریان مداوم در شرایط محصور است، نه در قابلیت اطمینان یا کیفیت کلی.
س: آیا برای قطع کنندههای دارای رتبه 100% به هادیهای خاصی نیاز دارم؟
پاسخ: بله. NEC به هادیهایی با عایق 90 درجه سانتیگراد نیاز دارد، اگرچه آمپراژ با استفاده از ستون 75 درجه سانتیگراد جدول 310.16 NEC محاسبه میشود. این تضمین میکند که هادیها میتوانند گرمای تولید شده توسط بارگیری مداوم 100% را تحمل کنند.
س: چگونه بفهمم که پانل من برای عملکرد دارای رتبه 100% لیست شده است؟
پاسخ: برچسب لیستبندی NRTL را روی محفظه بررسی کنید که به طور خاص بیان میکند “لیست شده برای عملکرد دارای رتبه 100%” یا عبارات مشابه. دستورالعملهای نصب سازنده نیز الزامات رتبه 100% را مشخص میکند. اگر تردیدی وجود دارد، با سازنده پانل تماس بگیرید.
س: آیا میتوانم قطع کنندههای دارای رتبه 80% و 100% را در یک پانل ترکیب کنم؟
پاسخ: بله، اما هر قطع کننده باید مطابق با رتبه خود اعمال شود. قطع کنندههای دارای رتبه 100% باید تمام الزامات مجموعه (تهویه، فاصله و غیره) را برآورده کنند، در حالی که قطع کنندههای دارای رتبه 80% از شیوههای نصب استاندارد پیروی میکنند. هر مدار باید به طور مناسب برای نوع قطع کننده خود سایز شود.
س: آیا قطع کنندههای دارای رتبه 100% در اندازههای مسکونی (15A-50A) موجود هستند؟
پاسخ: به ندرت. رتبه 100% بیشتر در قطع کنندههای صنعتی و تجاری 400 آمپر و بالاتر رایج است. زیر 400 آمپر، هزینه و پیچیدگی مجموعههای دارای رتبه 100% معمولاً بیشتر از مزایای آن برای کاربردهای معمولی است. بیشتر تاسیسات مسکونی و تجاری سبک از قطع کنندههای دارای رتبه استاندارد 80% استفاده میکنند.
س: اگر یک قطع کننده دارای رتبه 80% را به طور مداوم فراتر از 80% بارگذاری کنم چه اتفاقی میافتد؟
پاسخ: عنصر تریپ حرارتی در نهایت فعال میشود و باعث تریپ قطع کننده میشود. زمانبندی بستگی به میزان اضافه بار دارد—در بار مداوم 100%، یک قطع کننده دارای رتبه 80% ممکن است 30-60 دقیقه طول بکشد تا تریپ کند، بسته به دمای محیط و شرایط محفظه. به همین دلیل است که سایزینگ مناسب برای ایمنی و قابلیت اطمینان عملیاتی بسیار مهم است.
س: آیا نگهداری از قطع کنندههای دارای رتبه 100% هزینه بیشتری دارد؟
پاسخ: هزینههای نگهداری به طور کلی مشابه است، اما نصبهای دارای رتبه 100% نیاز به تأیید اضافی دارند که تهویه بدون مانع باقی بماند و مجموعه هنوز الزامات لیستبندی را برآورده کند. هرگونه تغییر در محفظه میتواند رتبه 100% را باطل کند.
منابع مرتبط
برای اطلاعات بیشتر در مورد حفاظت از مدار و توزیع برق، این منابع VIOX را بررسی کنید:
- انواع قطع کننده مدار
- کلید اتوماتیک قالبی (MCCB) چیست؟
- نحوه انتخاب MCCB برای یک پانل
- MCB در مقابل MCCB: درک تفاوتهای کلیدی
- رتبهبندی کلید: ICU، ICS، ICW، ICM
- درک رتبه kA در قطع کنندههای مدار
- نحوه خواندن پلاکهای MCCB برای ایمنی الکتریکی
درباره ویوکس الکتریک
VIOX Electric یک تولید کننده B2B پیشرو در تجهیزات الکتریکی است که در دستگاههای حفاظت از مدار با کیفیت بالا، تجهیزات توزیع و قطعات الکتریکی برای کاربردهای صنعتی، تجاری و مسکونی تخصص دارد. VIOX با دههها تخصص مهندسی و تعهد به استانداردهای ایمنی، راه حلهای قابل اعتمادی را برای متخصصان برق در سراسر جهان ارائه میدهد.
برای پشتیبانی فنی یا سوالات مربوط به محصول، با تیم مهندسی ما تماس بگیرید یا از viox.com.
