Το Κενό Προστασίας που Σκοτώνει 30 Ανθρώπους Ετησίως
Έχετε κάνει τα πάντα σωστά. Εγκαταστήσατε έναν ολοκαίνουργιο πίνακα κυκλωμάτων με ποιοτικούς Μικροαυτόματους Διακόπτες (MCBs) σε κάθε κύκλωμα. Ο ηλεκτρολόγος σας διαβεβαίωσε ότι ο πίνακας είναι “πλήρως προστατευμένος” και πληροί τις προδιαγραφές. Κοιμάστε ήσυχοι γνωρίζοντας ότι η οικογένειά σας είναι ασφαλής από ηλεκτρικούς κινδύνους.
Ένα πρωί, η έφηβη κόρη σας πιάνει τον ηλεκτρικό βραστήρα στην κουζίνα. Με την πάροδο του χρόνου, η ζημιά από το νερό έχει σταδιακά υποβαθμίσει την εσωτερική μόνωση του βραστήρα. Το καλώδιο υπό τάση έρχεται τώρα σε διαλείπουσα επαφή με το μεταλλικό περίβλημα. Όταν το αγγίζει, 50 χιλιοστά του αμπέρ ρεύματος ρέουν μέσω του σώματός της προς τη γη.
Οι μύες της σφίγγονται. Δεν μπορεί να το αφήσει. Υφίσταται ηλεκτροπληξία.
Τρέχετε στον πίνακα περιμένοντας να έχει πέσει ο διακόπτης. Αλλά όταν φτάνετε εκεί, παγώνετε από φρίκη: ο διακόπτης είναι ακόμα ON. Το κύκλωμα είναι υπό τάση. Η “προστασία” που πληρώσατε δεν προστατεύει κανέναν.
Γιατί δεν έπεσε ο διακόπτης; Και το πιο σημαντικό - ποια συσκευή ΠΡΑΓΜΑΤΙΚΑ προστατεύει την οικογένειά σας από αυτό το εφιαλτικό σενάριο;
Η απάντηση αποκαλύπτει ένα κρίσιμο τυφλό σημείο στις περισσότερες ηλεκτρικές εγκαταστάσεις: Οι MCBs προστατεύουν τον εξοπλισμό από υπερφόρτωση, αλλά δεν μπορούν να ανιχνεύσουν τα μικρά ρεύματα σφάλματος γείωσης που σκοτώνουν ανθρώπους. Για αυτό, χρειάζεστε μια εντελώς διαφορετική συσκευή - έναν Διακόπτη Διαρροής Έντασης (RCCB).
Τα Θανατηφόρα Μαθηματικά: Γιατί οι MCBs Χάνουν τα Σφάλματα Γείωσης
Για να κατανοήσετε γιατί ο “πλήρως προστατευμένος” πίνακάς σας απέτυχε να σώσει την κόρη σας, πρέπει να κατανοήσετε μια βάναυση αλήθεια σχετικά με την ηλεκτρική ασφάλεια: υπάρχει ένα κενό 300 προς 1 μεταξύ αυτού που σκοτώνει ένα άτομο και αυτού που ρίχνει έναν τυπικό διακόπτη κυκλώματος.
Τι Χρειάζεται για να Σκοτώσει:
- 30 χιλιοστά του αμπέρ (0,030 αμπέρ) μέσω του ανθρώπινου σώματος μπορεί να προκαλέσουν καρδιακή ανακοπή
- 50 χιλιοστά του αμπέρ μπορεί να είναι θανατηφόρα με παρατεταμένη έκθεση
- 75-100 χιλιοστά του αμπέρ είναι σχεδόν πάντα θανατηφόρα
Τι Χρειάζεται για να Ρίξει ένας Τυπικός MCB:
- Ένας MCB 16 αμπέρ συνήθως ρίχνει στα 16-20 αμπέρ για υπερφόρτωση
- Αυτό είναι 16.000-20.000 χιλιοστά του αμπέρ
- Για στιγμιαία μαγνητική απόζευξη (βραχυκυκλώματα), είναι ακόμη υψηλότερο: 80-160 αμπέρ

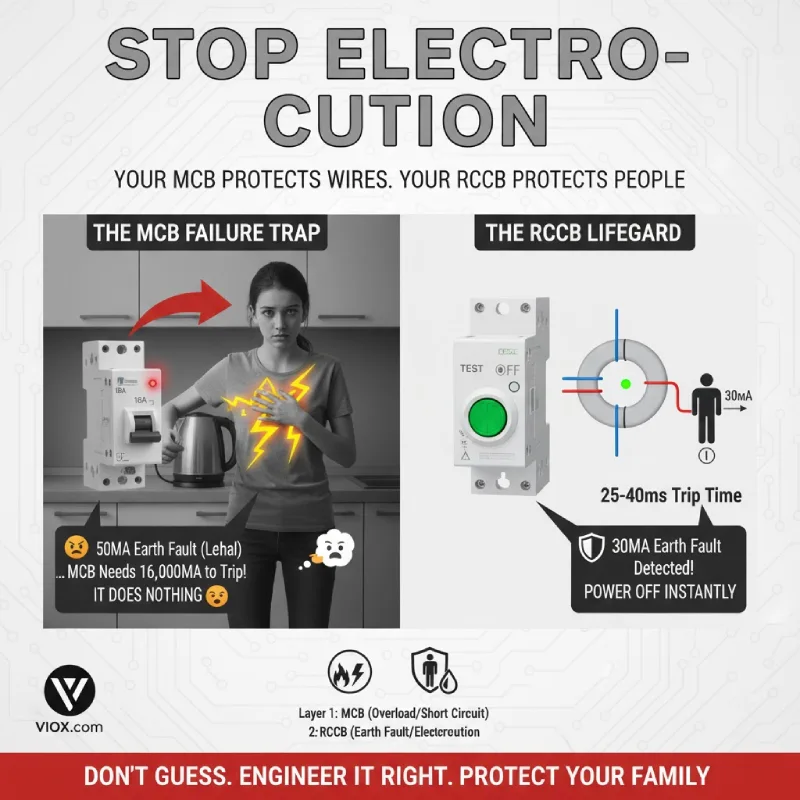

Το κενό: Ένα ρεύμα σφάλματος 50mA θα προκαλέσει ηλεκτροπληξία σε κάποιον, αλλά είναι μόνο το 0,31% αυτού που χρειάζεται για να ρίξει ένας MCB 16A. Από την οπτική γωνία του MCB, αυτό το σφάλμα δεν υπάρχει καν.
Αυτό δεν είναι ελάττωμα στους MCBs - είναι φυσική. Οι MCBs έχουν σχεδιαστεί για να προστατεύουν την καλωδίωση και τον εξοπλισμό από:
- Υπερφόρτωση: Όταν συνδέετε πάρα πολλές συσκευές σε ένα κύκλωμα και το συνολικό ρεύμα υπερβαίνει την ονομαστική τιμή του διακόπτη
- Βραχυκυκλώματα: Όταν τα καλώδια υπό τάση και ουδέτερα έρχονται σε άμεση επαφή, προκαλώντας τεράστιες αιχμές ρεύματος
Αλλά δεν σχεδιάστηκαν ποτέ για να ανιχνεύσουν σφάλματα γείωσης – καταστάσεις όπου το ρεύμα διαρρέει από το κύκλωμα στη γη μέσω μιας ακούσιας διαδρομής (όπως ένα ανθρώπινο σώμα, κατεστραμμένη μόνωση ή υγρές συνθήκες).
Επαγγελματική Συμβουλή: Οι MCBs Σταματούν τις Υπερφορτώσεις. Οι RCCBs Σταματούν την Ηλεκτροπληξία. Αυτές είναι δύο εντελώς διαφορετικές λειτουργίες προστασίας. Ένας MCB θα αποτρέψει το κάψιμο του σπιτιού σας όταν υπερφορτώνετε ένα κύκλωμα. Ένας RCCB θα αποτρέψει τον θάνατο της οικογένειάς σας όταν κάποιος αγγίξει μια ελαττωματική συσκευή. Χρειάζεστε και τα δύο.
Τι Είναι ένα Σφάλμα Γείωσης (Και Γιατί Είναι Τόσο Επικίνδυνο)
Ένα σφάλμα γείωσης συμβαίνει όταν το ηλεκτρικό ρεύμα βρίσκει μια ακούσια διαδρομή προς τη γη. Αυτό συμβαίνει σε τρία κοινά σενάρια:
Σενάριο 1: Καταστροφή Μόνωσης
Με την πάροδο του χρόνου, η θερμότητα, η υγρασία ή η φυσική ζημιά υποβαθμίζουν τη μόνωση γύρω από τα καλώδια υπό τάση. Το καλώδιο έρχεται σε επαφή με ένα μεταλλικό περίβλημα συσκευής ή περίβλημα. Όταν κάποιος αγγίζει αυτή τη μεταλλική επιφάνεια, ολοκληρώνει το κύκλωμα προς τη γη. Το ρεύμα ρέει μέσω του σώματός του.
Σενάριο 2: Κατεστραμμένες Συσκευές
Ένα ηλεκτρικό εργαλείο με φθαρμένο καλώδιο, ένα πλυντήριο ρούχων με διαβρωμένη εσωτερική καλωδίωση, ένας παλιός θερμοσίφωνας με κατεστραμμένα θερμαντικά στοιχεία - οποιοδήποτε από αυτά μπορεί να ενεργοποιήσει μεταλλικές επιφάνειες που θα έπρεπε να είναι ασφαλείς στην αφή.
Σενάριο 3: Υγρές Συνθήκες
Το νερό είναι αγώγιμο. Ένα πιστολάκι μαλλιών που έπεσε σε μια μπανιέρα, ένα ηλεκτρικό εργαλείο που χρησιμοποιείται σε εξωτερικούς χώρους στη βροχή ή απλά βρεγμένα χέρια που αγγίζουν μια συσκευή με μικρή ζημιά στη μόνωση μπορεί να δημιουργήσουν μια θανατηφόρα διαδρομή προς τη γη.
Γιατί τα Σφάλματα Γείωσης Είναι Τόσο Θανατηφόρα:
Όταν το ρεύμα ρέει μέσω του σώματός σας προς τη γη, συχνά περνά μέσα από τη θωρακική σας κοιλότητα και κατά μήκος της καρδιάς σας. Σε αντίθεση με ένα σοκ από στατικό ηλεκτρισμό (το οποίο είναι υψηλή τάση αλλά εξαιρετικά χαμηλό ρεύμα και σύντομο), ένα σφάλμα γείωσης παρέχει συνεχή ροή ρεύματος μέσω ζωτικών οργάνων.
Τα αποτελέσματα κλιμακώνονται γρήγορα:
- 1-5mA: Μόλις αντιληπτός μυρμήγκιασμα
- 10-20mA: Επώδυνο σοκ, δυσκολία στην αναπνοή, απώλεια μυϊκού ελέγχου
- 30mA: Αναπνευστική παράλυση, το θύμα δεν μπορεί να αφήσει
- 50-100mA: Καρδιακή ανακοπή, συχνά θανατηφόρα
- Πάνω από 100mA: Σοβαρά εγκαύματα, η καρδιά σταματά
Η τραγωδία είναι ότι όλα αυτά συμβαίνουν ενώ ο MCB σας κάθεται αδρανής, επειδή αυτά τα ρεύματα σφάλματος είναι πολύ κάτω από το όριο απόζευξης του διακόπτη.
Βασικό συμπέρασμα: Οι τυπικοί διακόπτες κυκλώματος (MCBs) προστατεύουν από δύο απειλές - υπερφόρτωση και βραχυκυκλώματα. Αλλά ο νούμερο 1 δολοφόνος σε οικιακά ηλεκτρικά ατυχήματα είναι τα σφάλματα γείωσης, τα οποία οι MCBs δεν μπορούν να ανιχνεύσουν. Αυτός είναι ο λόγος για τον οποίο οι ηλεκτρικοί κώδικες παγκοσμίως επιβάλλουν τώρα την προστασία RCCB σε περιοχές υψηλού κινδύνου.
Η Λύση RCCB: Πώς Ανιχνεύει Αυτό που Χάνουν οι MCBs
Ένας Διακόπτης Διαρροής Έντασης (RCCB) - που ονομάζεται επίσης RCD (Διακόπτης Διαρροής) ή διακόπτης κυκλώματος διαρροής γείωσης - είναι ειδικά κατασκευασμένος για να ανιχνεύει τις μικροσκοπικές ανισορροπίες ρεύματος που σηματοδοτούν ένα σφάλμα γείωσης.
Η Αρχή Λειτουργίας: Νόμος του Κέρκχοφ για το Ρεύμα
Ένας RCCB λειτουργεί με μια όμορφα απλή αρχή:
Σε ένα υγιές κύκλωμα, το ρεύμα που ρέει ΕΞΩ μέσω του αγωγού φάσης πρέπει να ισούται με το ρεύμα που επιστρέφει μέσω του ουδέτερου αγωγού.
Ας υποθέσουμε ότι ανάβετε μια λάμπα 100 Watt:
- Ρεύμα που ρέει ΕΞΩ: 0,42 αμπέρ μέσω του αγωγού φάσης
- Ρεύμα που ρέει ΕΣΩ: 0,42 αμπέρ που επιστρέφουν μέσω του ουδέτερου αγωγού
- Διαφορά: ΜΗΔΕΝ
Το RCCB παρακολουθεί συνεχώς αυτή την ισορροπία χρησιμοποιώντας έναν διαφορικό μετασχηματιστή (έναν τοροειδή πυρήνα από τον οποίο διέρχονται τόσο ο αγωγός φάσης όσο και ο ουδέτερος αγωγός). Εφόσον τα ρεύματα είναι ίσα, τα μαγνητικά πεδία αλληλοαναιρούνται και το RCCB παραμένει κλειστό.
Τι συμβαίνει όμως κατά τη διάρκεια ενός σφάλματος γείωσης;
Κάποιος αγγίζει αυτόν τον ελαττωματικό βραστήρα που αναφέραμε νωρίτερα:
- Ρεύμα που ρέει ΕΞΩ: 0,42 αμπέρ μέσω του αγωγού φάσης
- Ρεύμα που ρέει ΠΙΣΩ μέσω του ουδέτερου: 0,37 αμπέρ
- Ρεύμα που λείπει: 0,05 αμπέρ (50mA) – διαρροή στη γη μέσω του σώματος του ατόμου
Τη στιγμή που το RCCB ανιχνεύει αυτή την ανισορροπία, ενεργοποιεί το κύκλωμα. Χρόνος απόκρισης: 25-40 χιλιοστά του δευτερολέπτου – πιο γρήγορα από έναν ανθρώπινο καρδιακό παλμό.
Τι κάνει το RCCB (με τεχνικούς όρους):
- Ανίχνευση: Τόσο ο αγωγός φάσης όσο και ο ουδέτερος αγωγός διέρχονται από έναν τοροειδή πυρήνα. Σε κανονική λειτουργία, τα μαγνητικά τους πεδία αλληλοαναιρούνται.
- Εντοπισμός: Όταν το ρεύμα διαρρέει στη γη, τα μαγνητικά πεδία δεν ισορροπούν πλέον. Αυτή η ανισορροπία επάγει μια τάση σε ένα πηνίο ανίχνευσης τυλιγμένο γύρω από τον ίδιο πυρήνα.
- Ενεργοποίηση: Το πηνίο ανίχνευσης ενεργοποιεί έναν μηχανισμό ρελέ που ανοίγει μηχανικά τις επαφές του κυκλώματος, αποσυνδέοντας την τροφοδοσία.
Βασικές προδιαγραφές:
Βαθμός ευαισθησίας (Ονομαστικό υπολειπόμενο ρεύμα λειτουργίας – IΔn):
- 30mA: Πρότυπο για προσωπική προστασία (απαιτείται σε μπάνια, κουζίνες, εξωτερικά κυκλώματα)
- 100mA: Χρησιμοποιείται για πυροπροστασία σε μεγαλύτερες εγκαταστάσεις
- 300mA: Βιομηχανικές εφαρμογές όπου πρέπει να ελαχιστοποιηθεί η ανεπιθύμητη ενεργοποίηση
- 10mA: Εξαιρετικά ευαίσθητο, χρησιμοποιείται σε ιατρικές εγκαταστάσεις ή περιβάλλοντα υψηλού κινδύνου
Χρόνος απόκρισης (στο ονομαστικό IΔn):
- Τυπικό (Τύπος AC/A): 25-40ms
- Καθυστερημένο (Τύπος S): 130-500ms (χρησιμοποιείται για επιλεκτικότητα σε πολυεπίπεδες εγκαταστάσεις)
Επαγγελματική συμβουλή: Ο κανόνας των 30mA. Για την προστασία της ανθρώπινης ζωής, χρησιμοποιείτε πάντα RCCB με ονομαστική τιμή 30mA. Αυτή είναι η μέγιστη ευαισθησία που αποτρέπει αξιόπιστα τον θάνατο από ηλεκτροπληξία, αποφεύγοντας παράλληλα την ανεπιθύμητη ενεργοποίηση από τα κανονικά ρεύματα διαρροής σε μεγάλες διαδρομές κυκλωμάτων. Είναι το παγκόσμιο πρότυπο για την οικιακή προστασία – μην συμβιβαστείτε ποτέ με αυτό.
Κατανόηση των τύπων και της ορολογίας RCCB
Πριν εμβαθύνουμε στην επιλογή, ας διευκρινίσουμε τη σούπα αλφαβήτου των όρων που θα συναντήσετε:
RCB (Διακόπτης υπολειπόμενου ρεύματος):
Γενικός όρος για οποιαδήποτε συσκευή ανιχνεύει υπολειπόμενο ρεύμα (διαρροή γείωσης).
RCD (Συσκευή υπολειπόμενου ρεύματος):
Ευρεία κατηγορία που περιλαμβάνει όλες τις συσκευές που παρέχουν προστασία από σφάλματα γείωσης. Αυτός είναι ο όρος που χρησιμοποιείται στα βρετανικά και αυστραλιανά πρότυπα.
RCCB (Διακόπτης κυκλώματος υπολειπόμενου ρεύματος):
Αναφέρεται συγκεκριμένα σε μια συσκευή που παρέχει ΜΟΝΟ προστασία από σφάλματα γείωσης – χωρίς προστασία από υπερένταση. Ανιχνεύει την ανισορροπία ρεύματος και ενεργοποιεί το κύκλωμα, αλλά δεν θα ενεργοποιηθεί εάν υπερφορτώσετε το κύκλωμα.
RCBO (Διακόπτης κυκλώματος υπολειπόμενου ρεύματος με προστασία από υπερένταση):
Η λύση all-in-one: συνδυάζει την προστασία από σφάλματα γείωσης RCCB με την προστασία από υπερένταση MCB σε μία μόνο μονάδα. Ένα RCBO προστατεύει από υπερφόρτωση, βραχυκύκλωμα ΚΑΙ σφάλματα γείωσης.
Σκεφτείτε το με αυτόν τον τρόπο:
- MCB μόνο: Προστατεύει τον εξοπλισμό από υπερφόρτωση/βραχυκύκλωμα (αλλά όχι τους ανθρώπους από σφάλματα γείωσης)
- RCCB μόνο: Προστατεύει τους ανθρώπους από σφάλματα γείωσης (αλλά όχι τον εξοπλισμό από υπερφόρτωση)
- RCBO: Κάνει και τα δύο σε μία συσκευή (premium επιλογή)
- MCB + RCCB: Δύο ξεχωριστές συσκευές που συνεργάζονται (τυπική οικιακή διαμόρφωση)
Επαγγελματική συμβουλή: Στις περισσότερες οικιακές εγκαταστάσεις, θα εγκαταστήσετε ένα RCCB που προστατεύει πολλαπλά κυκλώματα (κάθε κύκλωμα εξακολουθεί να χρειάζεται το δικό του MCB για προστασία από υπερένταση). Εναλλακτικά, χρησιμοποιήστε μεμονωμένα RCBO για κρίσιμα κυκλώματα όπου θέλετε και τους δύο τύπους προστασίας σε μία μόνο συσκευή.
Ο οδηγός 4 βημάτων για την επιλογή και την εγκατάσταση RCCB
Τώρα που κατανοείτε το “γιατί”, ας αντιμετωπίσουμε το “πώς”. Ακολουθήστε αυτή τη συστηματική προσέγγιση για να διασφαλίσετε την κατάλληλη προστασία από σφάλματα γείωσης στην εγκατάστασή σας.
Βήμα 1: Προσδιορίστε τα κυκλώματα υψηλού κινδύνου που χρειάζονται προστασία RCCB
Δεν απαιτεί κάθε κύκλωμα ένα RCCB, αλλά οι ηλεκτρολογικοί κώδικες τα επιβάλλουν σε συγκεκριμένες καταστάσεις υψηλού κινδύνου. Εδώ απαιτούνται RCCB (και όπου είναι έξυπνο να τα έχετε ακόμα και αν δεν απαιτούνται αυστηρά):
Προστασία RCCB που απαιτείται από τον κώδικα (Πρότυπα IEC/NEC):
| Τοποθεσία/Τύπος κυκλώματος | Γιατί απαιτείται | Συνιστώμενη βαθμολογία |
|---|---|---|
| Μπάνια (όλες οι πρίζες και ο φωτισμός) | Νερό + ηλεκτρισμός = υψηλός κίνδυνος ηλεκτροπληξίας | 30mA |
| Κουζίνες (πρίζες πάγκου) | Υγρά χέρια, μεταλλικοί νεροχύτες, συσκευές που χρησιμοποιούν νερό | 30mA |
| Εξωτερικές πρίζες και φωτισμός | Έκθεση σε βροχή, χιόνι, υγρασία εδάφους | 30mA |
| Γκαράζ και εργαστήρια | Ηλεκτρικά εργαλεία, δάπεδα από σκυρόδεμα (αγώγιμα) | 30mA |
| Πλυντήρια | Πλυντήρια ρούχων, στεγνωτήρια, έκθεση σε νερό | 30mA |
| Πισίνες (όλα τα κυκλώματα εντός 2 μέτρων) | Κίνδυνος εμβάπτισης σε νερό | 10mA (εξαιρετικά ευαίσθητο) |
| Υπνοδωμάτια (σε ορισμένες δικαιοδοσίες) | Προσωπική ασφάλεια κατά τη διάρκεια του ύπνου | 30mA |
Συνιστάται έντονα (ακόμη και αν δεν απαιτείται πάντα από τον κώδικα):
- Οποιοδήποτε κύκλωμα τροφοδοτεί φορητό εξοπλισμό που χρησιμοποιείται σε εξωτερικούς χώρους
- Κυκλώματα που τροφοδοτούν ιατρικό εξοπλισμό σε οικιακά περιβάλλοντα υγειονομικής περίθαλψης
- Κυκλώματα σε υγρά υπόγεια ή ερπυστριοφόρους χώρους
- Κυκλώματα εργαστηρίου για εργαλεία μεταλλουργίας ή ξυλουργικής
Όπου τα RCCB μπορεί να προκαλέσουν προβλήματα (Χρήση με προσοχή):
- Ψυγεία/καταψύκτες (οι ενοχλητικές διακοπές ρεύματος μπορεί να προκαλέσουν αλλοίωση των τροφίμων)
- Αντλίες ενυδρείου/λίμνης (οι ενοχλητικές διακοπές ρεύματος μπορεί να βλάψουν τα ζώα)
- Ιατρικός εξοπλισμός υποστήριξης ζωής (αντί αυτού, χρησιμοποιήστε απομόνωση νοσοκομειακού βαθμού)
Βασικό συμπέρασμα: Ξεκινήστε προστατεύοντας τα “υγρά κυκλώματα” – μπάνια, κουζίνες, εξωτερικούς χώρους και πλυντήρια. Εδώ συμβαίνουν το 80-90% των ηλεκτροπληξιών σε κατοικίες. Εάν το επιτρέπει ο προϋπολογισμός, προστατέψτε όλα τα κυκλώματα εκτός από τις μεγάλες συσκευές που είναι επιρρεπείς σε ενοχλητικές διακοπές ρεύματος.
Βήμα 2: Επιλέξτε τη σωστή ευαισθησία και τύπο RCCB
Η επιλογή της σωστής βαθμολογίας ευαισθησίας είναι κρίσιμη – η υπερβολική ευαισθησία προκαλεί ενοχλητικές διακοπές ρεύματος, η ανεπαρκής ευαισθησία ενδέχεται να μην προστατεύει επαρκώς.
Πίνακας επιλογής ευαισθησίας:
30mA (Τυπική οικιακή προστασία):
- Χρήση για: Όλα τα οικιακά κυκλώματα γενικής χρήσης, μπάνια, κουζίνες, υπνοδωμάτια
- Επίπεδο προστασίας: Θα ενεργοποιηθεί πριν το ρεύμα μέσω του σώματος φτάσει σε θανατηφόρα επίπεδα
- Κίνδυνος ενοχλητικών διακοπών ρεύματος: Χαμηλό – τα περισσότερα οικιακά κυκλώματα έχουν <10mA κανονική διαρροή
- Αυτή είναι η προεπιλεγμένη επιλογή σας για προστασία ζωής
100mA (Πυροπροστασία):
- Χρήση για: Κύριο RCCB που προστατεύει μια ολόκληρη εγκατάσταση (με RCCB 30mA σε υποκυκλώματα)
- Επίπεδο προστασίας: Δεν θα αποτρέψει την ηλεκτροπληξία, αλλά θα ανιχνεύσει παρατεταμένα σφάλματα γείωσης που θα μπορούσαν να προκαλέσουν πυρκαγιές
- Εφαρμογή: Βιομηχανικές εγκαταστάσεις, μεγάλα εμπορικά κτίρια
- Δεν είναι κατάλληλο ως μοναδική προστασία σε οικιακά περιβάλλοντα
10mA (Εξαιρετικά ευαίσθητο):
- Χρήση για: Πισίνες, ιατρικές εγκαταστάσεις, περιβάλλοντα υψηλού κινδύνου
- Επίπεδο προστασίας: Μέγιστη προσωπική ασφάλεια
- Κίνδυνος ενοχλητικών διακοπών ρεύματος: Υψηλό – απαιτεί εξαιρετική ποιότητα εγκατάστασης
- Χρησιμοποιήστε μόνο όπου το απαιτεί συγκεκριμένα ο κώδικας
300mA (Βιομηχανικό):
- Χρήση για: Πυροπροστασία σε βιομηχανικές εγκαταστάσεις, επιλεκτικότητα ανάντη
- Επίπεδο προστασίας: Μόνο προστασία εξοπλισμού/πυρκαγιάς, όχι προσωπική ασφάλεια
- Μην το χρησιμοποιείτε ποτέ για οικιακή προστασία της ζωής
Ταξινόμηση τύπου RCCB (ανά ανίχνευση κυματομορφής):
Τύπος AC (Τυπικό):
- Ανιχνεύει εναλλασσόμενα ημιτονοειδή υπολειπόμενα ρεύματα
- Κατάλληλο για ωμικά φορτία (φώτα, θερμαντήρες, βασικές συσκευές)
- Λιγότερο ακριβή επιλογή
Τύπος Α:
- Ανιχνεύει υπολειμματικά ρεύματα AC και παλμικού DC
- Απαιτείται για σύγχρονα ηλεκτρονικά (μονάδες μεταβλητής ταχύτητας, πλυντήρια ρούχων με ηλεκτρονικά χειριστήρια, φορτιστές EV)
- Αυτό είναι πλέον το ελάχιστο συνιστώμενο πρότυπο για όλες τις οικιακές εγκαταστάσεις
Τύπος Β:
- Ανιχνεύει AC, παλλόμενα DC και ομαλά υπολειπόμενα ρεύματα DC
- Απαιτείται για ηλιακούς αντιστροφείς, τριφασικούς ανορθωτές, ιατρικό εξοπλισμό
- Πιο ακριβό, χρησιμοποιήστε μόνο όπου απαιτείται συγκεκριμένα
Επαγγελματική συμβουλή: Για οικιακές εγκαταστάσεις το 2025, να καθορίζετε πάντα RCCB τύπου A με ονομαστική τιμή 30mA για κυκλώματα προσωπικής προστασίας. Ο τύπος AC είναι ξεπερασμένος – οι σύγχρονες συσκευές με ηλεκτρονικά χειριστήρια μπορούν να δημιουργήσουν ρεύματα σφάλματος DC που οι συσκευές τύπου AC χάνουν εντελώς.
Βήμα 3: Επιλέξτε διαμόρφωση 2 πόλων έναντι 4 πόλων
Τα RCCB διατίθενται σε διαφορετικές διαμορφώσεις πόλων για να ταιριάζουν με το ηλεκτρικό σας σύστημα. Η επιλογή της λάθος διαμόρφωσης σημαίνει ότι το RCCB δεν θα λειτουργήσει – ή ακόμα χειρότερα, δεν θα παρέχει πλήρη προστασία.
RCCB 2 πόλων (Εφαρμογές μονοφασικού ρεύματος):
Πότε να χρησιμοποιήσετε:
- Μονοφασικά οικιακά κυκλώματα 120V ή 230V
- Το κύκλωμα έχει ΕΝΑ ζωντανό αγωγό και ΕΝΑ ουδέτερο αγωγό
- Πιο συνηθισμένο σε οικιακά περιβάλλοντα στη Βόρεια Αμερική και την Ευρώπη
Πώς λειτουργεί:
Παρακολουθεί την ισορροπία ρεύματος μεταξύ L (ζωντανό) και N (ουδέτερο)
Οπτική αναγνώριση:
Δύο ακροδέκτες στο πάνω μέρος, δύο στο κάτω μέρος, με την ένδειξη “L” (φάση) και “N” (ουδέτερος)
RCCB 4 Πόλων (Εφαρμογές Τριφασικού Ρεύματος):
Πότε να χρησιμοποιήσετε:
- Τριφασικά συστήματα 208V, 240V ή 400V
- Το κύκλωμα έχει ΤΡΕΙΣ αγωγούς φάσης (L1, L2, L3) και ΕΝΑΝ ουδέτερο
- Συνηθισμένο σε εμπορικές εγκαταστάσεις, βιομηχανικές εγκαταστάσεις και σπίτια με τριφασική παροχή
Πώς λειτουργεί:
Παρακολουθεί την ισορροπία ρεύματος μεταξύ των L1, L2, L3 και N
Οπτική αναγνώριση:
Τέσσερις ακροδέκτες στο πάνω μέρος, τέσσερις στο κάτω μέρος, με την ένδειξη “L1”, “L2”, “L3” και “N”
Κρίσιμος Κανόνας Εγκατάστασης:
ΟΛΟΙ οι αγωγοί που μεταφέρουν ρεύμα πρέπει να περνούν μέσα από το RCCB, συμπεριλαμβανομένου του ουδέτερου. Ένα κοινό λάθος εγκατάστασης είναι να συνδέεται ο ουδέτερος μετά το RCCB ή να μοιράζεται ένας ουδέτερος μεταξύ προστατευμένων και απροστάτευτων κυκλωμάτων. Αυτό ακυρώνει τον μηχανισμό ανίχνευσης ισορροπίας ρεύματος και καθιστά το RCCB άχρηστο.
Δέντρο Αποφάσεων Επιλογής:
Ποιο είναι το ηλεκτρικό σας σύστημα;
Επαγγελματική συμβουλή: Σε περίπτωση αμφιβολίας, ελέγξτε τη διαμόρφωση της μπάρας γείωσης του πίνακα σας. Εάν δείτε μία σειρά διακοπτών, είναι μονοφασικό (RCCB 2 πόλων). Εάν δείτε τρεις σειρές ή μια τριφασική διάταξη μπάρας γείωσης, χρειάζεστε ένα RCCB 4 πόλων.
Βήμα 4: Σωστή Εγκατάσταση και Κρίσιμη Δοκιμή
Ακόμη και το καλύτερο RCCB δεν θα προστατεύσει κανέναν εάν εγκατασταθεί εσφαλμένα ή έχει αποτύχει χωρίς να το αντιληφθεί κανείς. Αυτό το βήμα είναι όπου σώζονται πραγματικά ζωές - ή χάνονται.
Κρίσιμα Σημεία Εγκατάστασης:
Ακολουθία Καλωδίωσης (ΜΗΝ ΤΟ ΚΑΝΕΤΕ ΛΑΘΟΣ):
Για ένα RCCB 2 πόλων:
- Εισερχόμενη παροχή συνδέεται στους ακροδέκτες της πλευράς LINE (συνήθως σημειώνονται στο πάνω μέρος)
- Πλευρά φορτίου συνδέεται στους ακροδέκτες LOAD (συνήθως σημειώνονται στο κάτω μέρος)
- Αγωγός φάσης: Συνδέστε στον ακροδέκτη με την ένδειξη “L”
- Ουδέτερος αγωγός: Συνδέστε στον ακροδέκτη με την ένδειξη “N”
Θανάσιμο λάθος που πρέπει να αποφύγετε: Μην συνδέετε ποτέ τον ουδέτερο αγωγό μετά το RCCB σε μια μπάρα ουδέτερου που τροφοδοτείται επίσης από απροστάτευτα κυκλώματα. Αυτό δημιουργεί μια κατάσταση “κοινού ουδέτερου” όπου το ρεύμα μπορεί να παρακάμψει τον μηχανισμό ανίχνευσης του RCCB.
Σωστή τοπολογία:
Παροχή → RCCB → MCB(s) → Φορτία
Λανθασμένη τοπολογία (ΜΗΝ ΤΟ ΚΑΝΕΤΕ ΑΥΤΟ):
Παροχή → RCCB (μόνο L) → MCB → Φορτία
Θέση Πίνακα και Απόσταση:
- Τοποθετήστε το RCCB στον κύριο πίνακα διανομής ή στον υπο-πίνακα
- Βεβαιωθείτε ότι είναι προσβάσιμο για δοκιμή (όχι πίσω από έπιπλα ή σε κλειδωμένα ντουλάπια)
- Ετικέτα καθαρά: “RCCB - Δοκιμή Μηνιαία”
- Αφήστε επαρκή απόσταση για καλωδίωση και μελλοντική συντήρηση
ΤΟ ΚΟΥΜΠΙ ΔΟΚΙΜΗΣ (Αυτό Δεν Είναι Προαιρετικό):
Κάθε RCCB έχει ένα κουμπί δοκιμής με την ένδειξη “T”. Αυτό το κουμπί υπάρχει για έναν λόγο: για να επαληθεύσει ότι η συσκευή θα ενεργοποιηθεί πραγματικά όταν χρειαστεί.
Πώς λειτουργεί το κουμπί δοκιμής:
Το πάτημα του κουμπιού δημιουργεί μια σκόπιμη ανισορροπία 30mA (ή ονομαστική IΔn). Εάν το RCCB λειτουργεί σωστά, θα πρέπει να ενεργοποιηθεί αμέσως. Θα ακούσετε ένα μηχανικό “κλικ” και ο διακόπτης θα μετακινηθεί στη θέση OFF.
Κρίσιμο Πρωτόκολλο Δοκιμών:
Μηνιαία δοκιμή:
- Πατήστε το κουμπί δοκιμής
- Το RCCB θα πρέπει να ενεργοποιηθεί αμέσως
- Επαναφέρετε το RCCB μεταβαίνοντας ξανά στη θέση ON
- Εάν δεν ενεργοποιηθεί, η συσκευή είναι ελαττωματική - αντικαταστήστε αμέσως
Ετήσια επαγγελματική δοκιμή:
- Προσλάβετε έναν ηλεκτρολόγο για να εκτελέσει μια πλήρη δοκιμή με τον κατάλληλο εξοπλισμό
- Θα δοκιμάσουν τον χρόνο ενεργοποίησης (θα πρέπει να είναι <40ms στο ονομαστικό ρεύμα)
- Θα δοκιμάσουν στο 50% και 100% του ονομαστικού IΔn
- Θα επαληθεύσουν τη σωστή καλωδίωση (χωρίς συνθήκες κοινού ουδέτερου)
Βασικό συμπέρασμα: Το Κουμπί Δοκιμής Δεν Είναι Προαιρετικό. Ένα ελαττωματικό RCCB που δεν ενεργοποιείται σας δίνει μια ψευδή αίσθηση ασφάλειας - νομίζετε ότι είστε προστατευμένοι, αλλά δεν είστε. Τα RCCB έχουν μηχανικά μέρη που μπορεί να αποτύχουν λόγω διάβρωσης, σκόνης ή ηλικίας. Η μηνιαία δοκιμή είναι ο ΜΟΝΟΣ τρόπος για να γνωρίζετε ότι η προστασία σας είναι πραγματική. Σημειώστε “Δοκιμή RCCB” στο ημερολόγιό σας - διαρκεί 5 δευτερόλεπτα και θα μπορούσε να σώσει μια ζωή.
Κοινά Λάθη RCCB Που Σας Αφήνουν Απροστάτευτους
Ακόμη και με εγκατεστημένα RCCB, ορισμένα λάθη μπορούν να θέσουν σε κίνδυνο ή να εξαλείψουν εντελώς την προστατευτική τους λειτουργία. Εδώ είναι τα λάθη που μετατρέπουν τις “προστατευμένες” εγκαταστάσεις σε θανατηφόρες παγίδες:
Λάθος #1: Εγκατάσταση Μόνο Ενός RCCB Ανάντη και Υπόθεση Ότι Όλα Είναι Προστατευμένα
Το πρόβλημα: Ένα μόνο RCCB 100mA στην είσοδο του κύριου πίνακα θα προστατεύσει από πυρκαγιά, αλλά δεν θα αποτρέψει την ηλεκτροπληξία (100mA μέσω ενός σώματος είναι θανατηφόρα).
Η διόρθωση: Χρησιμοποιήστε μια προσέγγιση δύο επιπέδων:
- RCCB 100mA στον κύριο πίνακα (προστασία από πυρκαγιά)
- RCCB 30mA σε μεμονωμένα κυκλώματα ή ομάδες κυκλωμάτων (προστασία ζωής)
Λάθος #2: Κοινή Χρήση Ουδέτερου Μεταξύ Προστατευμένων και Απροστάτευτων Κυκλωμάτων
Το πρόβλημα: Εάν ο ουδέτερος από ένα κύκλωμα προστατευμένο με RCCB συνδεθεί σε μια μπάρα ουδέτερου που τροφοδοτεί επίσης απροστάτευτα κυκλώματα, το ρεύμα επιστροφής μπορεί να παρακάμψει το RCCB.
Η διόρθωση: Κάθε RCCB πρέπει να έχει τη δική του απομονωμένη μπάρα ουδετέρου κατάντη. Ποτέ μην αναμιγνύετε ουδέτερους προστατευμένων και μη προστατευμένων κυκλωμάτων.
Λάθος #3: Εγκατάσταση του Λάθος Τύπου για το Φορτίο
Το πρόβλημα: Χρήση ενός RCCB Τύπου AC σε κυκλώματα που τροφοδοτούν μετατροπείς συχνότητας (VFD), πλυντήρια ρούχων με ηλεκτρονικά χειριστήρια ή φορτιστές EV. Αυτά δημιουργούν ρεύματα σφάλματος DC που ο Τύπος AC δεν μπορεί να ανιχνεύσει.
Η διόρθωση: Χρησιμοποιήστε RCCB Τύπου A (ή Τύπου B για ηλιακά/EV) σε όλα τα κυκλώματα με ηλεκτρονικά φορτία.
Λάθος #4: Μη Δοκιμή της Συσκευής
Το πρόβλημα: Τα μηχανικά μέρη ενός RCCB μπορεί να αποτύχουν λόγω διάβρωσης ή συσσώρευσης σκόνης. Ένα RCCB που έχει αποτύχει δεν θα ενεργοποιηθεί – απλά δεν το γνωρίζετε μέχρι να τραυματιστεί κάποιος.
Η διόρθωση: Πατήστε το κουμπί δοκιμής μηνιαίως. Εάν δεν ενεργοποιηθεί, αντικαταστήστε αμέσως.
Λάθος #5: Υπερευαίσθητο RCCB που Προκαλεί Ενοχλητική Ενεργοποίηση
Το πρόβλημα: Χρήση ενός RCCB 10mA όπου είναι κατάλληλο ένα 30mA. Ή εγκατάσταση ενός RCCB σε κυκλώματα με υψηλή κανονική διαρροή (μεγάλα μήκη καλωδίων, παλιός εξοπλισμός με μικρή υποβάθμιση της μόνωσης).
Η διόρθωση:
- Χρησιμοποιήστε 30mA για τυπική προστασία ζωής
- Χρησιμοποιήστε 10mA μόνο όπου απαιτείται από τον κώδικα (πισίνες, ιατρικές εγκαταστάσεις)
- Εάν η ενοχλητική ενεργοποίηση επιμένει, ελέγξτε το κύκλωμα για υπερβολική διαρροή – μπορεί να υποδεικνύει φθαρμένο εξοπλισμό που χρειάζεται αντικατάσταση
Επαγγελματική Συμβουλή: Ένα RCCB που Λειτουργεί Σωστά Σχεδόν Ποτέ Δεν Πρέπει να Ενεργοποιηθεί. Εάν το RCCB σας ενεργοποιείται συχνά, μην το επαναφέρετε απλώς – διερευνήστε. Είτε έχετε ένα πραγματικό σφάλμα γείωσης που χρειάζεται επισκευή, είτε έχετε υπολογίσει λανθασμένα την ευαισθησία του RCCB για την κανονική διαρροή του κυκλώματος. Είτε έτσι είτε αλλιώς, η ενοχλητική ενεργοποίηση είναι ένα προειδοποιητικό σημάδι, όχι μια κανονική συνθήκη λειτουργίας.
Η Ολοκληρωμένη Στρατηγική Προστασίας: MCB + RCCB που Συνεργάζονται
Εδώ είναι το πλαίσιο που χρησιμοποιούν οι επαγγελματίες ηλεκτρολόγοι για να σχεδιάσουν ασφαλείς εγκαταστάσεις:
Επίπεδο 1: Προστασία από Υπερβολικό Ρεύμα (MCB)
- Προστατεύει από υπερφόρτωση (πάρα πολλές συσκευές σε ένα κύκλωμα)
- Προστατεύει από βραχυκυκλώματα (σφάλματα φάσης προς ουδέτερο)
- Διαστασιολόγηση: Βασίζεται στο πάχος του καλωδίου και στο αναμενόμενο φορτίο
Επίπεδο 2: Προστασία από Σφάλμα Γείωσης (RCCB)
- Προστατεύει από ηλεκτροπληξία από σφάλματα γείωσης
- Προστατεύει από ηλεκτρικές πυρκαγιές από συνεχή διαρροή
- Διαστασιολόγηση: 30mA για προστασία ζωής, 100mA για πυροπροστασία
Επίπεδο 3: Προστασία από Υπέρταση (Προαιρετική αλλά Συνιστάται)
- Προστατεύει από αιχμές τάσης από κεραυνούς ή μεταγωγές δικτύου
- Αποτρέπει ζημιές σε ευαίσθητα ηλεκτρονικά
Τυπική Αρχιτεκτονική Οικιακού Πίνακα:
Κύρια Είσοδος Παροχής
Εναλλακτική Προσέγγιση Χρήσης RCBO:
Κύρια Είσοδος Παροχής
Επαγγελματική συμβουλή: Η προσέγγιση RCBO είναι καθαρότερη και πιο αρθρωτή – εάν ένα κύκλωμα έχει σφάλμα γείωσης, ενεργοποιείται μόνο αυτό το RCBO αντί να θέτει εκτός λειτουργίας πολλαπλά κυκλώματα. Αλλά τα RCBO κοστίζουν 2-3 φορές περισσότερο από τις ξεχωριστές διαμορφώσεις MCB+RCCB, επομένως οι περισσότερες οικιακές εγκαταστάσεις χρησιμοποιούν ένα RCCB που προστατεύει πολλαπλά κυκλώματα MCB.
Επιλογή Μάρκας: Επιλογή RCCB που Δεν θα Αποτύχουν Όταν τα Χρειάζεστε
Η ποιότητα του RCCB έχει σημασία. Ένα φτηνό RCCB χωρίς όνομα μπορεί να δοκιμαστεί σωστά την ημέρα της εγκατάστασης, αλλά να αποτύχει σιωπηλά μετά από 6 μήνες περιβαλλοντικής έκθεσης. Εδώ είναι οι μάρκες που εμπιστεύονται οι επαγγελματίες ηλεκτρολόγοι:
Επίπεδο 1 (Premium – Συνιστάται για Εφαρμογές Ασφάλειας Ζωής):
ABB
- RCCB σειρών FI/LS και F200
- Ελβετική μηχανική, εξαιρετική αξιοπιστία
- Ευρεία ανοχή εύρους θερμοκρασιών
- Premium τιμολόγηση αλλά αποδεδειγμένη διάρκεια ζωής 20+ ετών
Schneider Electric
- Σειρές Acti9 iID και Resi9
- Εξαιρετική αντοχή στη διάβρωση
- Επιλογές έτοιμες για IoT για ενσωμάτωση έξυπνου σπιτιού
- Ισχυρή τεχνική υποστήριξη
Siemens
- RCCB σειρών 5SM και 5SV
- Γερμανική μηχανική ακριβείας
- Συμπαγής μορφή
- Εξαιρετικό για στενούς χώρους πίνακα
Επίπεδο 2 (Value – Καλή Ποιότητα σε Χαμηλότερο Κόστος):
CHINT
- Σειρές NXL-63 και NL1 (αναφέρονται στην έρευνά σας)
- 30+ χρόνια στην επιχείρηση, πιστοποίηση ISO
- Οικονομικά αποδοτικό για οικιακές εφαρμογές
- Καλή διαθεσιμότητα στις αγορές της Ασίας και της Μέσης Ανατολής
Hager
- Σειρές CDA και CDS
- Γάλλος κατασκευαστής, ισχυρή παρουσία στην ΕΕ
- Καλή ισορροπία κόστους και αξιοπιστίας
Eaton (πρώην MEM)
- Σειρές xEffect και xPole
- Αξιόπιστα RCCB εργασίας
- Συνηθισμένο στις αγορές του Ηνωμένου Βασιλείου και της Κοινοπολιτείας
Τι να Αναζητήσετε:
- ✅ Πιστοποιήσεις: IEC 61008 (διεθνές πρότυπο για RCCB), UL 1053 (πρότυπο ασφάλειας ΗΠΑ/Καναδά), σήμανση CE (συμμόρφωση ΕΕ), τοπικές κανονιστικές εγκρίσεις (διαφέρει ανά χώρα)
- ✅ Τεκμηρίωση Καμπύλης Ενεργοποίησης: Δημοσιευμένος χρόνος ενεργοποίησης σε 1×IΔn, 2×IΔn και 5×IΔn, ικανότητα διακοπής καθορισμένη με σαφήνεια, δεδομένα υποβάθμισης θερμοκρασίας παρέχονται
- ✅ Αξιολόγηση Μηχανικής Διάρκειας Ζωής: Ελάχιστες 10.000 μηχανικές λειτουργίες, 500+ κύκλοι διακοπής σφάλματος
- ✅ Εγγύηση: Ελάχιστη εγγύηση κατασκευαστή 5 ετών, ορισμένες premium μάρκες προσφέρουν 10 χρόνια ή εφ' όρου ζωής
Σημαντικά Προειδοποιητικά Σημάδια (Αποφύγετε Αυτά):
- ❌ Χωρίς επωνυμία ή “γενικά” RCCB από άγνωστους κατασκευαστές
- ❌ Ελλιπείς σημάνσεις πιστοποίησης IEC/UL
- ❌ Τιμή σημαντικά χαμηλότερη από τον μέσο όρο της αγοράς (υποδηλώνει πλαστό ή υποβαθμισμένο προϊόν)
- ❌ Χωρίς δημοσιευμένη καμπύλη απόζευξης ή τεχνικά δεδομένα
- ❌ Ο πωλητής δεν μπορεί να παράσχει αποδεικτικό εξουσιοδοτημένης διανομής
Βασικό συμπέρασμα: Για συσκευές ασφάλειας ζωής όπως τα RCCB, η φήμη της μάρκας έχει σημασία. Ένα RCCB Schneider ή ABB που λειτουργεί άψογα για 15 χρόνια είναι απείρως φθηνότερο από μια μονάδα χωρίς όνομα που αποτυγχάνει σιωπηλά και κάποιος πεθαίνει. Αυτό δεν είναι το εξάρτημα για να κάνετε value-engineering.
Το Σχέδιο Δράσης σας: Εφαρμογή Προστασίας RCCB Σήμερα
Τώρα κατανοείτε γιατί τα RCCB είναι μη διαπραγματεύσιμα για την ηλεκτρική ασφάλεια. Εδώ είναι το συστηματικό σας σχέδιο εφαρμογής:
Άμεσες Ενέργειες (Κάντε Αυτό την Εβδομάδα):
- Ελέγξτε τα υπάρχοντα RCCB: Πατήστε το κουμπί δοκιμής σε κάθε RCCB στον πίνακά σας. Εάν κάποιο δεν αποζεύξει, έχει αποτύχει - προγραμματίστε άμεση αντικατάσταση.
- Προσδιορίστε μη προστατευμένα κυκλώματα υψηλού κινδύνου: Περπατήστε στο σπίτι σας και σημειώστε τυχόν κυκλώματα μπάνιου, κουζίνας, εξωτερικού χώρου ή γκαράζ που δεν έχουν προστασία RCCB.
- Ελέγξτε τον τύπο RCCB: Κοιτάξτε τα υπάρχοντα RCCB. Εάν φέρουν την ένδειξη “Τύπος AC”, είναι ξεπερασμένα για σύγχρονα φορτία. Σχεδιάστε την αναβάθμιση σε Τύπο A.
Βραχυπρόθεσμες Ενέργειες (Επόμενες 30 Ημέρες):
- Προσλάβετε έναν αδειούχο ηλεκτρολόγο για αξιολόγηση: Ζητήστε του να:
- Ελέγξει όλα τα RCCB με τον κατάλληλο εξοπλισμό (όχι μόνο το κουμπί δοκιμής)
- Επαληθεύσει τη σωστή καλωδίωση (χωρίς κοινή χρήση ουδέτερου)
- Προσδιορίσει τα κυκλώματα που χρειάζονται προστασία RCCB
- Παρέχει γραπτή προσφορά για αναβαθμίσεις
- Δώστε προτεραιότητα στην προστασία ανάλογα με τον κίνδυνο: Εγκαταστήστε RCCB με αυτή τη σειρά:
- Πρώτα: Μπάνια (υψηλότερος κίνδυνος ηλεκτροπληξίας)
- Δεύτερον: Κουζίνες και εξωτερικά κυκλώματα
- Τρίτον: Κυκλώματα γκαράζ/εργαστηρίου
- Τέταρτον: Υπνοδωμάτια και γενικές πρίζες
- Δημιουργήστε ένα πρόγραμμα δοκιμών: Ορίστε μηνιαίες υπενθυμίσεις ημερολογίου για να ελέγχετε όλα τα RCCB. Κάντε το την ίδια μέρα κάθε μήνα (π.χ., το πρώτο Σάββατο).
Μακροπρόθεσμες Ενέργειες (Επόμενοι 12 Μήνες):
- Εξετάστε την αναβάθμιση του πίνακα εάν χρειάζεται: Εάν ο πίνακάς σας είναι γεμάτος και δεν μπορεί να φιλοξενήσει RCCB, αυτή μπορεί να είναι η κατάλληλη στιγμή για μια αναβάθμιση πίνακα 200A (δείτε τον προηγούμενο οδηγό μας).
- Σχεδιάστε τη μετάβαση σε RCBO: Καθώς οι διακόπτες χρειάζονται αντικατάσταση, εξετάστε την αναβάθμιση σε RCBO για ατομική προστασία κυκλώματος.
- Τεκμηριώστε τα πάντα: Κρατήστε αρχεία για:
- Ημερομηνίες εγκατάστασης RCCB
- Μηνιαία αρχεία καταγραφής δοκιμών
- Ετήσια αποτελέσματα επαγγελματικών δοκιμών
- Τυχόν περιστατικά ενοχλητικής απόζευξης (ερευνήστε τα)
Προσδοκίες Προϋπολογισμού:
| Στοιχείο | Εύρος Κόστους (USD) |
|---|---|
| 2-πολικό RCCB (30mA, Τύπος A) | $40-100 |
| 4-πολικό RCCB (30mA, Τύπος A) | $80-180 |
| RCBO (συνδυάζει MCB+RCCB) | $60-120 ανά κύκλωμα |
| Επαγγελματική εγκατάσταση | $150-400 ανά RCCB |
| Ετήσιος έλεγχος από ηλεκτρολόγο | $100-200 (όλα τα κυκλώματα) |
Βασικό συμπέρασμα: Ξεκινήστε με τα υγρά κυκλώματα - μπάνια, κουζίνες, εξωτερικούς χώρους. Αυτές οι τρεις ζώνες αντιπροσωπεύουν το 80% των οικιακών ηλεκτροπληξιών. Ακόμα κι αν ο προϋπολογισμός είναι περιορισμένος, προστατέψτε πρώτα αυτά. Το κόστος μιας εγκατάστασης RCCB ($150-250 συνολικά) είναι τίποτα σε σύγκριση με μια άδικη αγωγή θανάτου ή την απώλεια ενός μέλους της οικογένειας.
Συμπέρασμα: Δύο Τύποι Διακοπτών Κυκλώματος, Δύο Τύποι Προστασίας
Η οδυνηρή αλήθεια: οι περισσότεροι ηλεκτρικοί πίνακες έχουν ελλιπή προστασία. Προστατεύουν από τις πυρκαγιές και τις ζημιές εξοπλισμού που προκαλούνται από υπερφορτώσεις (μέσω MCB), αλλά αφήνουν τις οικογένειες ευάλωτες στον Νο1 ηλεκτρικό δολοφόνο - σφάλματα γείωσης.
Το συμπέρασμά σας είναι απλό:
- ✅ Τα MCB προστατεύουν τον εξοπλισμό σταματώντας υπερφορτώσεις και βραχυκυκλώματα. Αποτρέπουν πυρκαγιές από υπερφορτωμένη καλωδίωση.
- ✅ Τα RCCB προστατεύουν τους ανθρώπους ανιχνεύοντας σφάλματα γείωσης. Αποτρέπουν ηλεκτροπληξία από ελαττωματικές συσκευές και κατεστραμμένη μόνωση.
- ✅ Χρειάζεστε και τα δύο. Εξυπηρετούν εντελώς διαφορετικές προστατευτικές λειτουργίες.
Η διαδικασία επιλογής που καλύψαμε σας δίνει ένα πλήρες πλαίσιο:
- Προσδιορίστε κυκλώματα υψηλού κινδύνου (μπάνια, κουζίνες, εξωτερικούς χώρους, εργαστήρια)
- Επιλέξτε RCCB Τύπου A 30mA για οικιακή προστασία ζωής
- Επιλέξτε 2-πολικούς για μονοφασικές, 4-πολικούς για τριφασικές εφαρμογές
- Προσλάβετε έναν αδειούχο ηλεκτρολόγο για εγκατάσταση με σωστή καλωδίωση
- Ελέγχετε μηνιαία χρησιμοποιώντας το κουμπί δοκιμής – οι αποτυχημένοι RCCB παρέχουν μηδενική προστασία
- Χρησιμοποιήστε premium μάρκες (Schneider, ABB, Siemens) για εφαρμογές ασφάλειας ζωής
Το διακύβευμα δεν θα μπορούσε να είναι υψηλότερο. Ένα MCB προστατεύει το σπίτι σας αξίας 30.000€ από μια πυρκαγιά αξίας 5.000€. Ένα RCCB προστατεύει την ανεκτίμητη οικογένειά σας από θάνατο από ηλεκτροπληξία.
Αυτή η διαφορά 30mA μεταξύ του τι είναι ασφαλές και τι είναι θανατηφόρο; Ένα RCCB το ανιχνεύει σε 30 χιλιοστά του δευτερολέπτου και διακόπτει την παροχή ρεύματος πριν σταματήσει η καρδιά του θύματος.
Αυτός ο αυτόματος διακόπτης που παρέμεινε ON ενώ η κόρη σας υφίστατο ηλεκτροπληξία; Έκανε ακριβώς αυτό για το οποίο σχεδιάστηκε – τίποτα. Επειδή ήταν MCB και τα MCB δεν προστατεύουν από σφάλματα γείωσης.
Μην αφήσετε το κενό προστασίας να στοιχίσει σε κάποιον που αγαπάτε. Εγκαταστήστε RCCB σε κυκλώματα υψηλού κινδύνου, ελέγχετέ τα μηνιαία και κοιμηθείτε ήσυχοι γνωρίζοντας ότι όταν συμβεί το αδιανόητο – όταν κάποιος αγγίξει μια ελαττωματική συσκευή ή ένα κύκλωμα αναπτύξει σφάλμα γείωσης – το ηλεκτρικό σας σύστημα θα διακόψει την παροχή ρεύματος αμέσως.
Η ζωή της οικογένειάς σας εξαρτάται από αυτό.
Συχνές Ερωτήσεις
Ποια είναι η διαφορά μεταξύ ενός RCCB και ενός κανονικού αυτόματου διακόπτη;
Ένας κανονικός αυτόματος διακόπτης (MCB) προστατεύει από υπερφόρτωση και βραχυκυκλώματα ανιχνεύοντας υπερβολική ροή ρεύματος. Ένα RCCB προστατεύει από ηλεκτροπληξία ανιχνεύοντας μικροσκοπικές ανισορροπίες ρεύματος (σφάλματα γείωσης) έως και 30mA. Τα MCB προστατεύουν τον εξοπλισμό. Τα RCCB προστατεύουν τους ανθρώπους. Χρειάζεστε και τους δύο τύπους σε μια σωστά προστατευμένη ηλεκτρική εγκατάσταση.
Μπορώ να χρησιμοποιήσω ένα RCCB αντί για έναν αυτόματο διακόπτη;
Όχι. Ένα RCCB ανιχνεύει μόνο σφάλματα γείωσης – δεν θα ενεργοποιηθεί εάν υπερφορτώσετε ένα κύκλωμα. Πρέπει να χρησιμοποιείτε RCCB σε συνδυασμό με MCB: το MCB προστατεύει από υπερένταση, το RCCB προστατεύει από σφάλματα γείωσης. Εναλλακτικά, χρησιμοποιήστε ένα RCBO που συνδυάζει και τις δύο λειτουργίες σε μία συσκευή.
Πόσο συχνά πρέπει να ελέγχω το RCCB μου;
Ελέγχετε μηνιαία πατώντας το κουμπί δοκιμής. Το RCCB θα πρέπει να ενεργοποιηθεί αμέσως. Εάν δεν το κάνει, έχει αποτύχει και πρέπει να αντικατασταθεί. Επιπλέον, ζητήστε από έναν αδειούχο ηλεκτρολόγο να πραγματοποιήσει ολοκληρωμένο έλεγχο ετησίως χρησιμοποιώντας τον κατάλληλο εξοπλισμό για να επαληθεύσει ότι ο χρόνος ενεργοποίησης και η ευαισθησία είναι εντός των προδιαγραφών.
Γιατί το RCCB μου συνεχίζει να ενεργοποιείται;
Η συχνή ενεργοποίηση υποδεικνύει είτε πραγματικό σφάλμα γείωσης (κατεστραμμένο εξοπλισμό, φθαρμένη μόνωση, εισροή υγρασίας) είτε υπερβολικό κανονικό ρεύμα διαρροής. Μην αγνοείτε ποτέ την ενοχλητική ενεργοποίηση – διερευνήστε την αιτία. Συνήθεις ένοχοι: παλιές συσκευές με φθαρμένη μόνωση, υγρασία σε εξωτερικά κυκλώματα ή υπερβολικά μεγάλα μήκη καλωδίων. Εάν το RCCB είναι υπερευαίσθητο (10mA σε ένα κύκλωμα που θα έπρεπε να έχει 30mA), η αναβάθμιση στην κατάλληλη ονομαστική τιμή μπορεί να λύσει το πρόβλημα.
Χρειάζομαι RCCB εάν έχω πρίζες σφάλματος γείωσης (GFCI) στο μπάνιο και την κουζίνα μου;
Οι πρίζες GFCI και τα RCCB παρέχουν την ίδια προστασία σφάλματος γείωσης, απλώς σε διαφορετικά σημεία του κυκλώματος. Οι πρίζες GFCI προστατεύουν μόνο τις συσκευές που είναι συνδεδεμένες σε αυτές, ενώ ένα RCCB προστατεύει ολόκληρο το κύκλωμα, συμπεριλαμβανομένου του φωτισμού, των διακοπτών και πολλαπλών πριζών. Ένα RCCB στον πίνακα είναι πιο ολοκληρωμένο, αλλά οι πρίζες GFCI είναι αποδεκτές εάν είναι εγκατεστημένες σε κάθε πρίζα σε περιοχές υψηλού κινδύνου. Μην εγκαθιστάτε ποτέ και τα δύο στο ίδιο κύκλωμα, καθώς μπορεί να προκαλέσουν ενοχλητική ενεργοποίηση.
