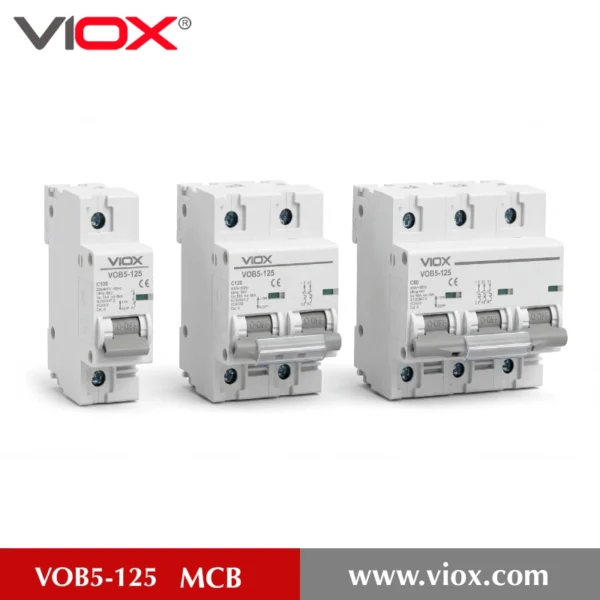

VOB5-125 Διακόπτης Κυκλώματος Υψηλού Ρεύματος Διπλού Προτύπου
Βιομηχανικού Τύπου MCB με Διπλή Πιστοποίηση IEC – Οι μικροαυτόματοι διακόπτες της σειράς VIOX VOB5-125 είναι πιστοποιημένοι τόσο με τα πρότυπα IEC 60898-1 ΟΣΟ ΚΑΙ με τα IEC 60947-2, καθιστώντας τους ιδανικούς για απαιτητικές βιομηχανικές και εμπορικές εφαρμογές. Με ονομαστικές τιμές 80A-125A, ικανότητα διακοπής 6kA και ενισχυμένη αντοχή 6000 ηλεκτρικών κύκλων, το VOB5-125 προσφέρει μέγιστη ευελιξία και αξιοπιστία.
Πλήρεις Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφές |
|---|---|
| Σειρά Προϊόντων | VOB5-125 (TSB5-125) |
| Ονομαστικό ρεύμα (In) | 80A, 100A, 125A |
| Αριθμός πόλων | 1P, 2P, 3P, 4P |
| Ικανότητα θραύσης (Icn) | 6000A |
| Ονομαστική τάση | 1P: 240V~ 2P/3P/4P: 415V~ |
| Τεχνολογία Μονάδας Απόζευξης | Θερμομαγνητικό |
| Κωδικός Καμπύλης (Χαρακτηριστικά Απόζευξης) | C, D |
| Αντοχή | ≥20.000 κύκλοι |
| Εύρος θερμοκρασίας περιβάλλοντος | -5°C έως +40°C |
| Μηχανική αντοχή | 10.000 κύκλοι |
| Ηλεκτρική αντοχή | 6.000 κύκλοι (ενισχυμένη) |
| Βαθμός προστασίας | IP20 |
| Συμμόρφωση με τα πρότυπα | IEC 60898-1 ή IEC 60947-2 (διπλή πιστοποίηση) |
| Τοποθέτηση | Ράγα DIN 35mm (IEC/EN 60715) |
Πιστοποίηση Διπλού Προτύπου: Το Πλεονέκτημα VOB5-125
Τι Κάνει την Διπλή Πιστοποίηση Ξεχωριστή;
Το VOB5-125 είναι μοναδικά πιστοποιημένο με ΚΑΙ ΤΑ ΔΥΟ πρότυπα IEC 60898-1 και IEC 60947-2, παρέχοντας πρωτοφανή ευελιξία για τους υπεύθυνους προδιαγραφών και τους εγκαταστάτες.
IEC 60898-1: Οικιακές & Παρόμοιες Εγκαταστάσεις
- Εφαρμογή: Οικιστικά, εμπορικά κτίρια, ελαφριά βιομηχανία
- Χρήστης: Εγκατάσταση από ανειδίκευτα άτομα (γενικό κοινό)
- Σχεδιασμός: Τυπικές καμπύλες απόζευξης (B, C, D)
- Δοκιμές: Οικιστικές και ελαφρές εμπορικές συνθήκες
IEC 60947-2: Βιομηχανικός Χαμηλής Τάσης Εξοπλισμός Διακοπής
- Εφαρμογή: Βαριά βιομηχανία, απαιτητικές εμπορικές εφαρμογές, πίνακες ελέγχου
- Χρήστης: Εγκατάσταση από εξειδικευμένους ηλεκτρολόγους
- Σχεδιασμός: Ενισχυμένη αντοχή για βιομηχανικά περιβάλλοντα
- Δοκιμές: Σοβαρές βιομηχανικές συνθήκες (δόνηση, θερμοκρασία, υγρασία)
Οφέλη της Διπλής Πιστοποίησης
- 1. Μέγιστη Ευελιξία Έργου: Χρήση του ίδιου MCB για οικιστικά και βιομηχανικά τμήματα. απλοποίηση της αποθήκης.
- 2. Ενισχυμένη Αξιοπιστία: Πληροί τις αυστηρότερες απαιτήσεις ΚΑΙ ΤΩΝ ΔΥΟ προτύπων. υψηλότερα περιθώρια ασφαλείας.
- 3. Παγκόσμια Συμμόρφωση: Κατάλληλο για διεθνή έργα. πληροί τους ευρωπαϊκούς και ασιατικούς κώδικες.
- 4. Προδιαγραφή για το Μέλλον: Συμμορφώνεται με τις εξελισσόμενες βιομηχανικές απαιτήσεις.
Βασικά Πλεονεκτήματα VOB5-125
1. Συμμόρφωση Διπλού Προτύπου για Μέγιστη Ευελιξία
Η διπλή πιστοποίηση του VOB5-125 σύμφωνα με τα πρότυπα IEC 60898-1 ΚΑΙ IEC 60947-2 το καθιστά τον πιο ευέλικτο MCB υψηλού ρεύματος που διατίθεται, κατάλληλο για:
- Αναπτύξεις μικτής χρήσης (οικιστική + εμπορική + ελαφριά βιομηχανία)
- Κτίρια που υφίστανται σταδιακές βιομηχανικές αναβαθμίσεις
- Διεθνή έργα με ποικίλα τοπικά πρότυπα
- Πίνακες ελέγχου που απαιτούν βιομηχανικού τύπου προστασία
2. Υψηλή Ικανότητα Ρεύματος για Κύρια Διανομή
Με ονομαστική τιμή από 80A έως 125A, το VOB5-125 είναι ιδανικό για:
- Κύριους πίνακες διανομής σε εμπορικά κτίρια
- Κέντρα ελέγχου βιομηχανικών κινητήρων
- Προστασία μεγάλων συστημάτων HVAC
- Κυκλώματα διανομής ηλεκτρικών κινητήρων
3. Ενισχυμένη Ηλεκτρική Αντοχή – 6.000 Κύκλοι
Με 6.000 ηλεκτρικούς κύκλους (50% περισσότεροι από τους τυπικούς 4.000 κύκλους), το VOB5-125 προσφέρει:
- Μεγαλύτερη διάρκεια ζωής σε εφαρμογές υψηλής μεταγωγής
- Μειωμένη συχνότητα συντήρησης
- Χαμηλότερο συνολικό κόστος ιδιοκτησίας
4. Ανώτερη Αντοχή – ≥20.000 Κύκλοι
Η εξαιρετική ≥20.000 κύκλοι ονομαστική τιμή αντοχής εξασφαλίζει:
- Εκτεταμένη διάρκεια λειτουργίας σε απαιτητικές εφαρμογές
- Αξιόπιστη απόδοση για δεκαετίες λειτουργίας
- Οικονομικά αποδοτικό για εγκαταστάσεις υψηλής χρήσης
Πιστοποίηση Intertek & Σήμανση UKCA
- Ανεξάρτητες εργαστηριακές δοκιμές από την Intertek
- Σήμανση UKCA για συμμόρφωση με την αγορά του Ηνωμένου Βασιλείου
- Διασφάλιση ποιότητας από κατασκευαστή ISO 9001:2015
Οδηγός Επιλογής Καμπύλης Απόζευξης
MCB Τύπου C (5-10 × In) – Πιο Συνηθισμένο
Καλύτερο για γενικές εμπορικές και βιομηχανικές εφαρμογές:
- Κύριους πίνακες διανομής με μικτά φορτία
- Μεγάλα συστήματα κλιματισμού (HVAC)
- Συστήματα διανομής ηλεκτρικών κινητήρων
- Κυκλώματα φωτισμού για εμπορικά κτίρια
Χαρακτηριστικά: Εύρος απόζευξης 5-10 φορές το ονομαστικό ρεύμα. Ιδανικό για γενική προστασία.
MCB καμπύλης τύπου D (10-14 × In)
Καλύτερο για βαριές βιομηχανικές εφαρμογές με υψηλά ρεύματα διέγερσης:
- Μεγάλοι βιομηχανικοί κινητήρες και εκκινητές κινητήρων
- Βαριούς μετασχηματιστές με υψηλή μαγνητίζουσα διέγερση
- Εξοπλισμό συγκόλλησης και βιομηχανικά μηχανήματα
- Εξοπλισμό ακτίνων Χ και ιατρικής απεικόνισης
Χαρακτηριστικά: Εύρος απόζευξης 10-14 φορές το ονομαστικό ρεύμα. Αποτρέπει τις ενοχλητικές αποζεύξεις κατά την εκκίνηση του κινητήρα.
Εφαρμογές ανά Κλάδο
Βιομηχανική μεταποίηση
- Κέντρα ελέγχου κινητήρων: Προστασία για μεγάλους τριφασικούς κινητήρες (80A-125A)
- Κύρια διανομή γραμμής παραγωγής: Παροχή ρεύματος για εξοπλισμό παραγωγής
- Βιομηχανικά Συστήματα Αυτοματισμού: Κύρια προστασία πίνακα ελέγχου
- Βαριά μηχανήματα: Επεξεργασία μετάλλων, χύτευση πλαστικών, γραμμές συναρμολόγησης
Εμπορικά κτίρια
- Κεντρικοί Πίνακες Διανομής: Εισερχόμενοι τροφοδότες 80A-125A
- Συστήματα HVAC: Κεντρικός κλιματισμός, ψύκτες, μονάδες οροφής
- Συστήματα Ανελκυστήρων: Κύρια προστασία ισχύος για εγκαταστάσεις ανελκυστήρων
- Επαγγελματική Κουζίνα: Βιομηχανικός εξοπλισμός μαγειρέματος
Έργα Υποδομής
- Δημόσια Κτίρια: Σχολεία, νοσοκομεία, κυβερνητικές εγκαταστάσεις
- Υποδομές μεταφορών: Αεροδρόμια, σιδηροδρομικοί σταθμοί, συστήματα μετρό
- Κέντρα δεδομένων: Ράφια διανομής ισχύος υψηλού ρεύματος
- Μονάδες Επεξεργασίας Νερού: Προστασία κινητήρα αντλίας
Οικιακές Εφαρμογές Υψηλού Φορτίου
- Μεγάλα Οικιστικά Κτίρια: Κύρια εισερχόμενη προστασία για πολυτελείς κατοικίες
- Πολυκατοικίες: Κύρια διανομή πολυκατοικίας
- Φόρτιση ηλεκτρικών οχημάτων: Υποδομή φόρτισης EV υψηλού ρεύματος
VOB5-125 έναντι Άλλων Μοντέλων VIOX MCB
| Χαρακτηριστικό γνώρισμα | VOB4-125 | VOB5-125 (TSB5-125) |
|---|---|---|
| Συμμόρφωση με τα πρότυπα | IEC 60898-1 | IEC 60898-1 & 60947-2 ✓ |
| Τρέχον εύρος | 80A-125A | 80A-125A |
| Ικανότητα θραύσης | 6kA | 6kA |
| Ηλεκτρική αντοχή | 6.000 κύκλοι | 6.000 κύκλοι |
| Αντοχή | ≥20.000 κύκλοι | ≥20.000 κύκλοι |
| Επιλογές τάσης | 230V/400V, 240V/415V | 240V (1P), 415V (πολυπολικό) |
| Πιστοποίηση Τρίτου Μέρους | Πρότυπο | Intertek + UKCA ✓ |
| Ευελιξία εφαρμογής | Εμπορικό/Οικιακό | Εμπορικό + Βιομηχανικό ✓ |
| Τιμή | Πρότυπο | Ασφάλιστρο |
Δεδομένα Διαστάσεων & Εγκατάστασης
Αρθρωτό Πλάτος:
- 1P: 1 μονάδα (διάστημα 27mm)
- 2P: 2 μονάδες (διάστημα 54mm)
- 3P: 3 μονάδες (διάστημα 81mm)
- 4P: 4 μονάδες (διάστημα 108mm)
Φυσικές διαστάσεις: Ύψος 81mm, Πλάτος ποικίλλει ανά πόλο (27mm-108mm), Βάθος 70mm.
Απαιτήσεις εγκατάστασης: Ράγα DIN 35mm, ακροδέκτες με βίδες για υψηλό ρεύμα, συμβατότητα καλωδίων για αγωγούς 80A-125A.
Πιστοποιήσεις & Πρότυπα Ποιότητας
Διπλή Συμμόρφωση με Διεθνή Πρότυπα
✓ IEC 60898-1: Αυτόματοι διακόπτες για οικιακές και παρόμοιες εγκαταστάσεις
✓ IEC 60947-2: Βιομηχανικός χαμηλής τάσης πίνακας διανομής και πίνακας ελέγχου
✓ Διπλή Πιστοποίηση: Πληροί ταυτόχρονα οικιακά/εμπορικά ΚΑΙ βιομηχανικά πρότυπα
Επαλήθευση από Τρίτους
✓ Δοκιμασμένο από την Intertek: Ανεξάρτητες εργαστηριακές δοκιμές και πιστοποίηση
✓ Σήμανση UKCA: Αξιολόγηση Συμμόρφωσης Ηνωμένου Βασιλείου για την αγορά του Ηνωμένου Βασιλείου
✓ Ικανότητα Διακοπής 6kA: Επαληθευμένη ονομαστική ικανότητα διακοπής βραχυκυκλώματος
Ποιότητα Κατασκευής
✓ Πιστοποίηση ISO 9001:2015
✓ Εργοστασιακός Έλεγχος 100%
✓ Συμμόρφωση με EU RoHS
Οδηγός Επιλογής Ονομαστικής Τιμής Ρεύματος
Πώς να επιλέξετε τη σωστή ονομαστική τιμή ρεύματος
Ονομαστική Τιμή 80A
- Μέγιστο Συνεχές Φορτίο: ~55kW (400V 3-φασικό)
- Εφαρμογές: Μεσαία συστήματα HVAC, βιομηχανικοί τροφοδότες κινητήρων, υπο-κύρια διανομή.
Ονομαστική Τιμή 100A
- Μέγιστο Συνεχές Φορτίο: ~69kW (400V 3-φασικό)
- Εφαρμογές: Μεγάλα συστήματα HVAC, κύρια διανομή για μεσαία κτίρια, βιομηχανικά MCC.
Ονομαστική Τιμή 125A
- Μέγιστο Συνεχές Φορτίο: ~86kW (400V 3-φασικό)
- Εφαρμογές: Κύριοι εισερχόμενοι διακόπτες, βιομηχανικά κυκλώματα τροφοδοσίας, προστασία μεγάλων κινητήρων.
Γιατί VIOX Electric για MCB Διπλού Προτύπου;
- Εμπειρία Διπλού Προτύπου: Εξειδίκευση στη συμμόρφωση με τα πρότυπα IEC 60898-1 & 60947-2.
- Ποιότητα κατασκευής: Πιστοποίηση ISO 9001:2015, αυτοματοποιημένη συναρμολόγηση, δοκιμές 100%.
- Τεχνική υποστήριξη: Συμβουλευτικές υπηρεσίες εφαρμογών, σχέδια CAD, οδηγίες εγκατάστασης.
- Παγκόσμια Προμήθεια: Τιμολόγηση απευθείας από το εργοστάσιο, ευέλικτο MOQ, διεθνής αποστολή.
Πώς να Παραγγείλετε MCB VOB5-125
Σύστημα Αρίθμησης Μοντέλου: VOB5-125 (TSB5-125) [Πόλοι] [Καμπύλη] [Ονομαστική Τιμή]
Παραδείγματα:
- VOB5-125 3P C 100A – 3-Πόλος, Τύπος C, 100A
- VOB5-125 4P C 125A – 4-Πόλος, Τύπος C, 125A
- VOB5-125 1P C 80A – 1-Πόλος, Τύπος C, 80A
Λίστα Ελέγχου Παραγγελίας:
- Αριθμός πόλων (1P, 2P, 3P, ή 4P)
- Τύπος καμπύλης απόζευξης (C ή D)
- Ονομαστικό ρεύμα (80A, 100A, ή 125A)
- Απαιτούμενη ποσότητα
- Σύστημα τάσης
Λάβετε την προσφορά σας σήμερα
Επικοινωνήστε με την VIOX Electric – Ειδικός σε MCB Διπλού Προτύπου
Για Ηλεκτρολόγους Εγκαταστάτες: Ειδικές προσφορές για έργα, τεχνική υποστήριξη, γρήγορη παράδοση.
Για Κατασκευαστές Πινάκων & OEM: Τιμολόγηση όγκου, προσαρμοσμένη επισήμανση, τεκμηρίωση πιστοποίησης.
Για Μηχανικούς: Σχέδια CAD, υπολογισμοί φορτίου, δοκιμές δειγμάτων.
Συχνές ερωτήσεις (FAQ)
Ε: Ποιο είναι το κύριο πλεονέκτημα της διπλής πιστοποίησης του VOB5-125;
Α: Είναι πιστοποιημένο ΤΟΣΟ κατά IEC 60898-1 (οικιακή/εμπορική χρήση) ΟΣΟ και κατά IEC 60947-2 (βιομηχανική χρήση), επιτρέποντας τη χρήση σε ένα ευρύτερο φάσμα εφαρμογών με πλήρη συμμόρφωση.
Ε: Μπορεί το VOB5-125 να χρησιμοποιηθεί σε πίνακες ελέγχου που απαιτούν IEC 60947-2;
Α: Ναι, απολύτως. Είναι πλήρως πιστοποιημένο κατά IEC 60947-2.
Ε: Πώς διαφέρει το VOB5-125 από το VOB4-125;
Α: Το VOB5-125 προσφέρει διπλή πιστοποίηση (IEC 60898-1 + 60947-2), δοκιμές Intertek και σήμανση UKCA. Το VOB4-125 είναι μόνο IEC 60898-1.
Ε: Είναι το VOB5-125 κατάλληλο για προστασία κινητήρα;
Α: Ναι. Χρησιμοποιήστε Τύπο C για γενικούς κινητήρες και Τύπο D για υψηλά ρεύματα εκκίνησης.
Σχετικά Προϊόντα Προστασίας Κυκλώματος VIOX
- Σειρά VOB4-63 (1A-63A): MCB υψηλής απόδοσης
- Σειρά VOB4-125 (80A-125A): Τυπικά MCB υψηλού ρεύματος
- Σειρά MCCB (100A-1600A): Διακόπτες κυκλώματος με χυτευμένο περίβλημα
- Σειρά RCCB/RCBO: Προστασία από υπολειπόμενο ρεύμα
- Σειρά ACB: Διακόπτες κυκλώματος αέρα
Λήψη Πόρων
- ? Τεχνικό Φύλλο Δεδομένων VOB5-125 (PDF)
- ? Πιστοποίηση IEC 60898-1 (PDF)
- ? Πιστοποίηση IEC 60947-2 (PDF)
- ? Έκθεση Δοκιμών Intertek (PDF)
- ? Οδηγός Εγκατάστασης & Καλωδίωσης (PDF)
- ? Σχέδια CAD (DWG/DXF)
Σύγκριση Προϊόντων: Σειρά MCB Υψηλού Ρεύματος VIOX
| Μοντέλο | Τρέχον εύρος | Ικανότητα θραύσης | Πρότυπα | Ηλεκτρικοί Κύκλοι | Καλύτερη εφαρμογή |
|---|---|---|---|---|---|
| VOB3-63 | 1A-63A | 4.5kA/6kA | IEC 60898-1 | 4,000 | Κατοικίες |
| VOB4-63 | 1A-63A | 6kA/10kA | IEC 60898-1 & 60947-2 | 4,000 | Βιομηχανικός κλάδος |
| VOB4-125 | 80A-125A | 6kA | IEC 60898-1 | 6,000 | Εμπορικό κύριο |
| VOB5-125 | 80A-125A | 6kA | IEC 60898-1 & 60947-2 | 6,000 | Βιομηχανικό & Εμπορικό |
Το MCB Διπλού Προτύπου VOB5-125 (TSB5-125) κατασκευάζεται από την VIOX Electric Co., Ltd., έναν κατασκευαστή πιστοποιημένο κατά ISO 9001:2015 που ειδικεύεται σε συσκευές προστασίας κυκλωμάτων διπλού προτύπου. Δοκιμασμένο από τρίτους από την Intertek, με σήμανση UKCA και υποστηριζόμενο από ολοκληρωμένη τεχνική υποστήριξη.
