Ένα Ασφάλεια τύπου NH είναι συνήθως η καταλληλότερη επιλογή για βιομηχανικές γραμμές τροφοδοσίας, πίνακες διανομής, κέντρα ελέγχου κινητήρων και άλλα κυκλώματα που απαιτούν ένα στιβαρό σύστημα ασφαλειών τύπου μαχαιριού με ειδικές βάσεις ή αποζεύκτες ασφαλειών. Κυλινδρική ασφάλεια είναι συνήθως προτιμότερη για συμπαγείς πίνακες σε ράγα DIN, κυκλώματα ελέγχου, φωτοβολταϊκές στοιχειοσειρές και διακλαδώσεις κυκλωμάτων, όπου οι τυποποιημένες διαστάσεις των φυσιγγίων και οι αρθρωτές βάσεις απλοποιούν την εγκατάσταση.
Πρόκειται για απόφαση που αφορά τον συντελεστή μορφής και όχι μια ολοκληρωμένη απόφαση προστασίας. Καμία από τις δύο κατασκευές δεν καθορίζει αυτόματα την ονομαστική τάση, την ένταση, την ικανότητα διακοπής, την κατηγορία χρήσης, το χαρακτηριστικό χρόνου-έντασης ή την απόδοση περιορισμού ρεύματος. Αυτές οι τιμές πρέπει να ελέγχονται στο μεμονωμένο στοιχείο ασφάλειας και στη συμβατή βάση του.

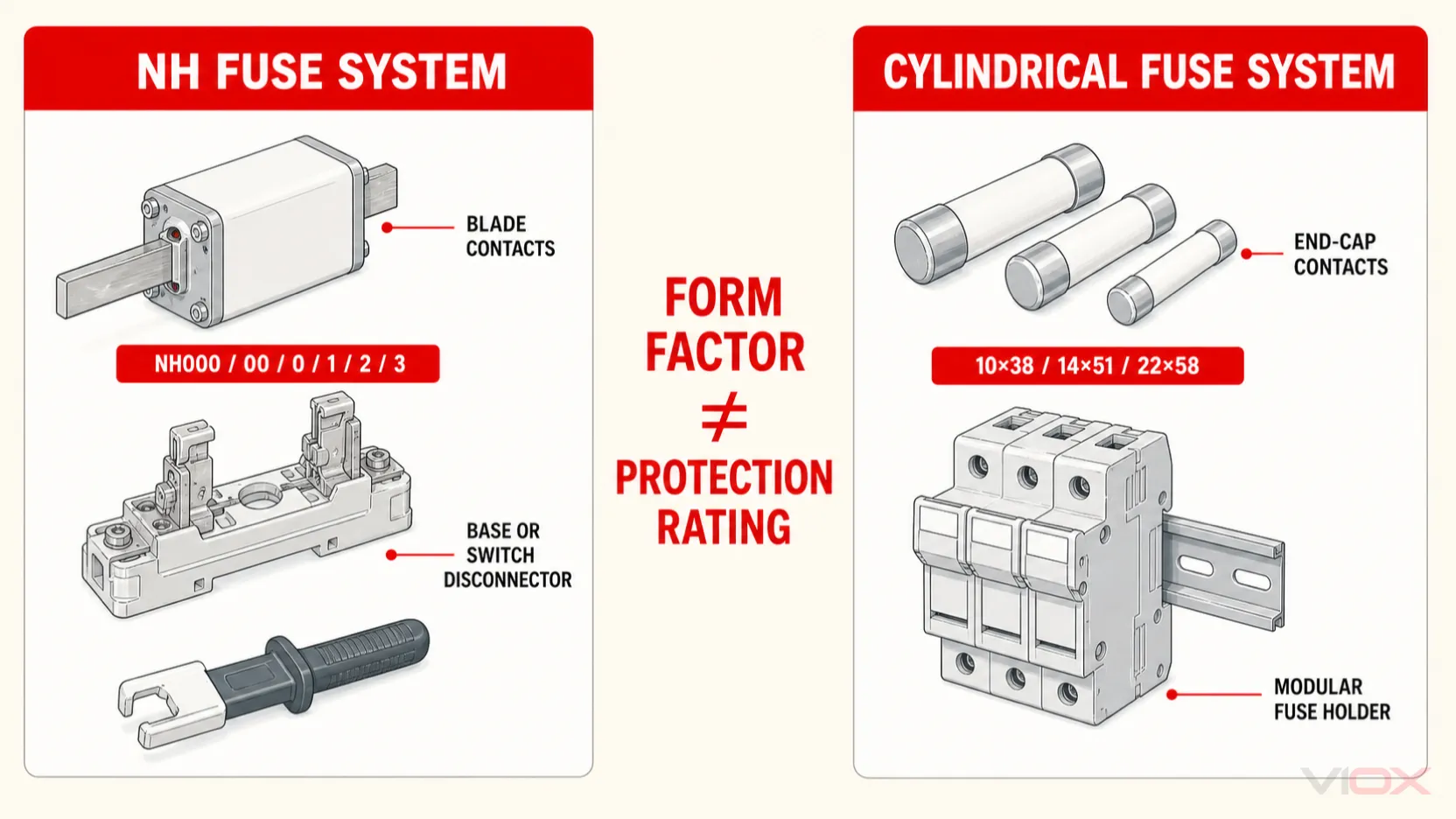

Ασφάλεια NH έναντι Κυλινδρικής Ασφάλειας: Σύντομη Σύγκριση
| Σημείο σύγκρισης | Ασφάλεια τύπου NH | Κυλινδρική ασφάλεια |
|---|---|---|
| Φόρμα επικοινωνίας | Επίπαδες επαφές τύπου μαχαιριού | Κυλινδρικά ακραία καλύμματα |
| Κοινή ονοματολογία μεγεθών | NH000, NH00, NH0, NH1, NH2, NH3 και άλλα μεγέθη συστήματος | 10 x 38 mm, 14 x 51 mm, 22 x 58 mm και άλλα μεγέθη φυσιγγίων |
| Τυπικό σύστημα τοποθέτησης | Βάση ασφαλειών NH, ράγα ασφαλειών ή αποζεύκτης ασφαλειών | Βάση με κλιπ ή αρθρωτή θήκη ασφαλειών για ράγα DIN |
| Τυπικός ρόλος πίνακα | Βιομηχανική διανομή και προστασία τροφοδοσίας υψηλότερης έντασης ρεύματος | Προστασία συμπαγών κλάδων, ελέγχου, φωτοβολταϊκών (PV) και εξοπλισμού |
| Μέθοδος αντικατάστασης | Συνήθως ειδικό εργαλείο εξαγωγής ασφαλειών ή κλειστός μηχανισμός μεταγωγής | Αφαίρεση από συρτάρι, φορέα, κάλυμμα ή αρθρωτή βάση ανάλογα με τον σχεδιασμό |
| Απαιτήσεις χώρου | Μεγαλύτερο αποτύπωμα συστήματος | Συνήθως πιο συμπαγές και αρθρωτό |
| Κύριος κίνδυνος επιλογής | Λανθασμένο μέγεθος, κατηγορία, ονομαστική τιμή NH ή μη ασφαλής μέθοδος χειρισμού | Επιλογή αποκλειστικά βάσει φυσικών διαστάσεων ή αντιμετώπιση μιας βάσης ως ικανής για διακοπή υπό φορτίο |
Ο πρακτικός κανόνας είναι: Επιλέξτε πρώτα την προστατευτική απόδοση και, στη συνέχεια, την κατασκευή της ασφάλειας και τη βάση που μπορεί να την παρέχει με ασφάλεια στον διαθέσιμο χώρο του πίνακα.
Τι είναι μια ασφάλεια μαχαιρωτού τύπου NH;
Οι ασφάλειες NH είναι βιομηχανικές ασφάλειες χαμηλής τάσης με επίπεδες επαφές τύπου μαχαιριού. Το πλήρες σύστημα NH περιλαμβάνει συνήθως την αντικαταστάσιμη ασφάλεια, μια συμβατή βάση ασφάλειας ή έναν αποζεύκτη ασφάλειας και μια κατάλληλη μέθοδο αντικατάστασης. Ανάλογα με τη διάταξη, μπορεί επίσης να περιλαμβάνει διαχωριστικά φάσεων, καλύμματα ακροδεκτών, ένδειξη καμένης ασφάλειας ή βοηθητική επαφή σηματοδότησης.
Ο όρος “ασφάλεια μαχαιρωτού τύπου” μπορεί να είναι ασαφής στις γενικές αναζητήσεις στο διαδίκτυο, επειδή οι ασφάλειες αυτοκινήτου χρησιμοποιούν επίσης επίπεδες επαφές. Στον βιομηχανικό εξοπλισμό διακοπής, το παρόν άρθρο τον χρησιμοποιεί ειδικά για να υποδηλώσει μια ασφάλεια χαμηλής τάσης τύπου NH που σχετίζεται με τα βιομηχανικά συστήματα ασφαλειών κατά το πρότυπο IEC 60269.
Οι κοινές ονομασίες NH περιλαμβάνουν τα NH000, NH00, NH0, NH1, NH2 και NH3. Η αύξηση του μεγέθους δημιουργεί γενικά χώρο για υψηλότερες ονομαστικές τιμές ρεύματος και μεγαλύτερα συστήματα επαφών, αλλά ο κωδικός μεγέθους από μόνος του δεν καθορίζει την πλήρη ηλεκτρική απόδοση της ασφάλειας.
Τα συστήματα ασφαλειών NH βρίσκονται συνήθως σε:
- πίνακες διανομής χαμηλής τάσης·;
- κέντρα ελέγχου κινητήρων·;
- δευτερεύουσες γραμμές τροφοδοσίας μετασχηματιστών·;
- βιομηχανικές εισερχόμενες και εξερχόμενες γραμμές τροφοδοσίας·;
- ράγες ασφαλειών και ερμάρια διανομής καλωδίων·;
- αποζεύκτες ασφαλειών·;
- εξοπλισμός μετατροπής ισχύος όταν καθορίζεται κατάλληλη ασφάλεια ημιαγωγών.
Ένα σημαντικό χαρακτηριστικό ασφαλείας είναι ότι τα συστήματα NH προορίζονται για βιομηχανική χρήση από εκπαιδευμένο προσωπικό. Οι ανοιχτές βάσεις NH δεν εμποδίζουν απαραίτητα την τοποθέτηση ασφάλειας διαφορετικής ονομαστικής έντασης εντός του ίδιου φυσικού συστήματος. Οι διαδικασίες αντικατάστασης, η απομόνωση, ο εξοπλισμός ατομικής προστασίας και η χρήση εγκεκριμένου εργαλείου εξαγωγής ασφαλειών ή συσκευής μεταγωγής έχουν επομένως την ίδια σημασία με την ίδια την ασφάλεια.
Τι είναι η κυλινδρική ασφάλεια;
Μια κυλινδρική ασφάλεια είναι ένα φυσίγγιο με κυλινδρικό μονωτικό σώμα και αγώγιμα ακραία καλύμματα. Προσαρμόζεται σε αντίστοιχη βάση, της οποίας οι επαφές συγκρατούν τα δύο ακραία καλύμματα. Οι κοινές διαστάσεις κατά το πρότυπο IEC περιλαμβάνουν 10 x 38 mm, 14 x 51 mm και 22 x 58 mm, αναφερόμενες ως διάμετρος επί μήκος.
Η κυλινδρική κατασκευή υποστηρίζει διάφορες λειτουργίες προστασίας. Ασφάλειες με τις ίδιες ονομαστικές διαστάσεις μπορεί να κατασκευάζονται για γενική προστασία καλωδίων, κυκλώματα κινητήρων, προστασία ημιαγωγών, φωτοβολταϊκές στοιχειοσειρές ή άλλες εφαρμογές. Μια ασφάλεια gG 10 x 38 mm, μια ασφάλεια gPV 10 x 38 mm και μια ταχείας απόκρισης ασφάλεια ημιαγωγών 10 x 38 mm δεν είναι εναλλάξιμες μόνο και μόνο επειδή ταιριάζουν σε βάσεις παρόμοιων διαστάσεων.
Οι τυπικές εφαρμογές περιλαμβάνουν:
- μετασχηματιστές ελέγχου και κυκλώματα ελέγχου·;
- συμπαγείς βιομηχανικοί πίνακες διανομής·;
- μικρά κυκλώματα κινητήρων ή διακλαδώσεων όπου διατίθεται η σωστή κατηγορία χρήσης·;
- προστασία φωτοβολταϊκών στοιχειοσειρών με χρήση ασφαλειών τύπου gPV και βάσεων ασφαλειών συνεχούς ρεύματος (DC).;
- εξοπλισμός ηλεκτρονικών ισχύος με χρήση ειδικά σχεδιασμένων ασφαλειών ημιαγωγών.;
- μηχανήματα OEM όπου η αρθρωτή σχεδίαση σε ράγα DIN και η εύκολη πρόσβαση για αντικατάσταση αποτελούν προτεραιότητες.
Οι κυλινδρικές βάσεις είναι συχνά συμπαγείς και διαθέτουν προστασία από επαφή με τα δάχτυλα όταν είναι κλειστές, αλλά η κατασκευή τους ποικίλλει. Μια βάση δεν αποτελεί αυτόματα διακόπτη αποζεύκτη και δεν πρέπει να ανοίγει υπό φορτίο, εκτός εάν η πλήρης συσκευή είναι ειδικά πιστοποιημένη και προορίζεται για αυτή τη λειτουργία.
Ονομαστικά χαρακτηριστικά: Γιατί το σχήμα της ασφάλειας δεν καθορίζει την απόδοση προστασίας.
Οι τύποι NH και κυλινδρικοί περιγράφουν φυσικά συστήματα ασφαλειών. Τα ακόλουθα ονομαστικά χαρακτηριστικά καθορίζουν εάν μια ασφάλεια μπορεί να προστατεύσει ένα συγκεκριμένο κύκλωμα.
Ονομαστικό ρεύμα
Το ονομαστικό ρεύμα της ασφάλειας πρέπει να είναι κατάλληλο για τον αγωγό, το φορτίο, τις συνθήκες λειτουργίας και την απαιτούμενη συμπεριφορά προστασίας. Πρέπει επίσης να παραμένει εντός της ικανότητας συνεχούς ρεύματος της βάσης και των συνδεδεμένων ακροδεκτών. Η μέγιστη ονομαστική τιμή πλαισίου μιας βάσης δεν σημαίνει ότι κάθε εγκατεστημένη ασφάλεια πρέπει να επιλέγεται σε αυτή την τιμή.
Οι σειρές NH επεκτείνονται συχνά σε υψηλότερα ρεύματα τροφοδοσίας, επειδή τα μεγαλύτερα σώματα και οι επαφές τύπου μαχαιριού υποστηρίζουν βιομηχανικές αρχιτεκτονικές διανομής. Οι κυλινδρικές σειρές κυριαρχούν γενικά σε συμπαγείς θέσεις πινάκων χαμηλού και μεσαίου ρεύματος. Αυτές είναι τάσεις και όχι καθολικά όρια· χρησιμοποιείτε πάντα τα πραγματικά δεδομένα του προϊόντος.
Ονομαστική τάση και καταλληλότητα AC/DC
Η ονομαστική τάση πρέπει να είναι τουλάχιστον ίση με την τάση του κυκλώματος υπό τις ισχύουσες συνθήκες AC ή DC. Μην μεταφέρετε ποτέ μια ονομαστική τιμή AC απευθείας σε ένα κύκλωμα DC. Η διακοπή του τόξου DC μπορεί να απαιτεί διαφορετική εσωτερική κατασκευή, όρια τάσης, διατάξεις πολικότητας στη βάση ή μια εξειδικευμένη κατηγορία χρήσης, όπως η gPV.
Η βάση της ασφάλειας πρέπει επίσης να διαθέτει συμβατή ονομαστική τάση. Μια σωστά βαθμονομημένη ασφάλεια εγκατεστημένη σε ακατάλληλη βάση δεν δημιουργεί μια συμβατή διάταξη προστασίας.
Ικανότητα θραύσης
Η ικανότητα διακοπής είναι το μέγιστο αναμενόμενο ρεύμα σφάλματος που μπορεί να διακόψει η ασφάλεια υπό τις δηλωμένες συνθήκες της. Πρέπει να είναι ίση ή μεγαλύτερη από το διαθέσιμο ρεύμα βραχυκύκλωσης στο σημείο εγκατάστασης.
Οι ασφάλειες NH συνδέονται ευρέως με τη βιομηχανική προστασία υψηλής ικανότητας διακοπής, αλλά είναι εσφαλμένο να συμπεράνουμε ότι κάθε ασφάλεια NH έχει υψηλότερη ικανότητα διακοπής από κάθε κυλινδρική ασφάλεια. Οι κυλινδρικές ασφάλειες υψηλής απόδοσης μπορούν επίσης να έχουν σημαντικές ονομαστικές τιμές διακοπής. Συγκρίνετε τα δεδομένα του κατασκευαστή στην αντίστοιχη τάση, τον τύπο ρεύματος, τη σταθερά χρόνου όπου εφαρμόζεται και το πρότυπο δοκιμής.
Κατηγορία χρήσης
Στο σύστημα ασφαλειών IEC, η κατηγορία χρήσης περιγράφει το εύρος ρεύματος και το καθήκον εφαρμογής. Παραδείγματα περιλαμβάνουν:
- gG για προστασία καλωδίων και γραμμών γενικής χρήσης πλήρους εύρους·;
- aM για προστασία βραχυκύκλωσης κυκλωμάτων κινητήρα μερικού εύρους, που απαιτεί συντονισμένη προστασία από υπερφόρτωση·;
- gPV για κυκλώματα φωτοβολταϊκών πηγών και συστοιχιών·;
- aR ή gR για καθορισμένες λειτουργίες προστασίας ημιαγωγών.
Αυτές οι κατηγορίες μπορούν να υφίστανται σε περισσότερες από μία φυσικές μορφές ασφαλειών. Επομένως, μια σύγκριση συντελεστή μορφής (form-factor) δεν πρέπει ποτέ να αντικαθιστά μια σύγκριση κατηγορίας. Για μια πλήρη εξήγηση, χρησιμοποιήστε τον Οδηγό Ασφαλειών VIOX IEC 60269.
Καμπύλη Χρόνου-Ρεύματος, I²t και Απώλεια Ισχύος
Δύο ασφάλειες με το ίδιο ονομαστικό ρεύμα μπορούν να λειτουργούν διαφορετικά κατά τη διάρκεια υπερφορτώσεων, εκκίνησης κινητήρα ή βραχυκυκλωμάτων. Ελέγξτε την καμπύλη χρόνου-ρεύματος και τα δεδομένα διέλευσης του κατασκευαστή αντί να υποθέτετε ισοδύναμη απόδοση.
Για τον συντονισμό με επαφείς, διατάξεις ημιαγωγών, καλώδια και εξοπλισμό κατάντη, οι τιμές I²t προ-τόξου και συνολικού I²t της ασφάλειας μπορεί να είναι κρίσιμες. Η απώλεια ισχύος έχει επίσης σημασία, διότι η βάση, το περίβλημα, η απόσταση και η θερμοκρασία περιβάλλοντος καθορίζουν πόση θερμότητα μπορεί να διαχειριστεί με ασφάλεια.
Οι βάσεις και οι φορείς ασφαλειών αποτελούν μέρος της επιλογής
Μια ασφάλεια αποτελεί μόνο ένα μέρος της διάταξης προστασίας. Η βάση ή ο φορέας εξασφαλίζει την πίεση επαφής, τον τερματισμό των αγωγών, την απαγωγή θερμότητας, την προστασία από άμεση επαφή, τη μέθοδο τοποθέτησης και την πρόσβαση για αντικατάσταση.
Βάσεις ασφαλειών NH και αποζεύκτες ασφαλειών
Μια ανοιχτή βάση NH παρέχει σταθερές επαφές για τις λεπίδες της ασφάλειας. Ενδέχεται να απαιτείται λαβίδα ασφαλειών για την τοποθέτηση και την αφαίρεση. Μια ράγα ασφαλειών συνδυάζει πολλαπλές θέσεις NH με διανομή μέσω ζυγών ή καλωδίων. Ένας αποζεύκτης ασφαλειών περικλείει τις ασφάλειες εντός ενός μηχανισμού λειτουργίας και προσθέτει μια καθορισμένη λειτουργία μεταγωγής και απομόνωσης, όταν έχει επιλεγεί με τις κατάλληλες προδιαγραφές.
Αυτές οι τρεις συσκευές δεν πρέπει να θεωρούνται συνώνυμες. Μια βασική βάση ασφάλειας συγκρατεί την ασφάλεια· δεν παρέχει αυτόματα ασφαλή μεταγωγή φορτίου. Ένας αποζεύκτης ασφαλειών έχει πρόσθετα καθήκοντα μεταγωγής και πρέπει να επιλέγεται βάσει της κατηγορίας χρήσης του, του ονομαστικού ρεύματος, της τάσης και της απόδοσης υπό συνθήκες βραχυκύκλωσης.
Φορείς κυλινδρικών ασφαλειών
Οι κυλινδρικές ασφάλειες μπορούν να τοποθετηθούν σε ανοιχτά κλιπ, κλειστές βάσεις, συρόμενους φορείς ή αρθρωτούς φορείς σε ράγα DIN. Ο φορέας πρέπει να αντιστοιχεί ακριβώς στις διαστάσεις της φύσιγγας και στα ηλεκτρικά χαρακτηριστικά. Ελέγξτε:
- τις διαστάσεις της ασφάλειας·;
- αριθμός πόλων;
- ονομαστικό ρεύμα και τάση;
- χωρητικότητα αγωγών και απαιτήσεις σύσφιξης;
- προστασία από επαφή στην εγκατεστημένη κατάσταση;
- επιλογές ένδειξης ή βοηθητικών επαφών;
- επιτρεπόμενη διαδικασία ανοίγματος και αντικατάστασης;
- καταλληλότητα για AC, DC ή φωτοβολταϊκά (PV).
Για την ορολογία που καλύπτει τα σταθερά και αφαιρούμενα μέρη, βλ. Βάση ασφάλειας έναντι Μπλοκ ασφαλειών έναντι Φορέα ασφάλειας. Το άρθρο Ασφάλεια έναντι Στοιχείου ασφάλειας (Fuse Link) εξηγεί περαιτέρω γιατί το αντικαταστάσιμο στοιχείο και η βάση του δεν πρέπει να παραγγέλνονται σαν να ήταν το ίδιο εξάρτημα.

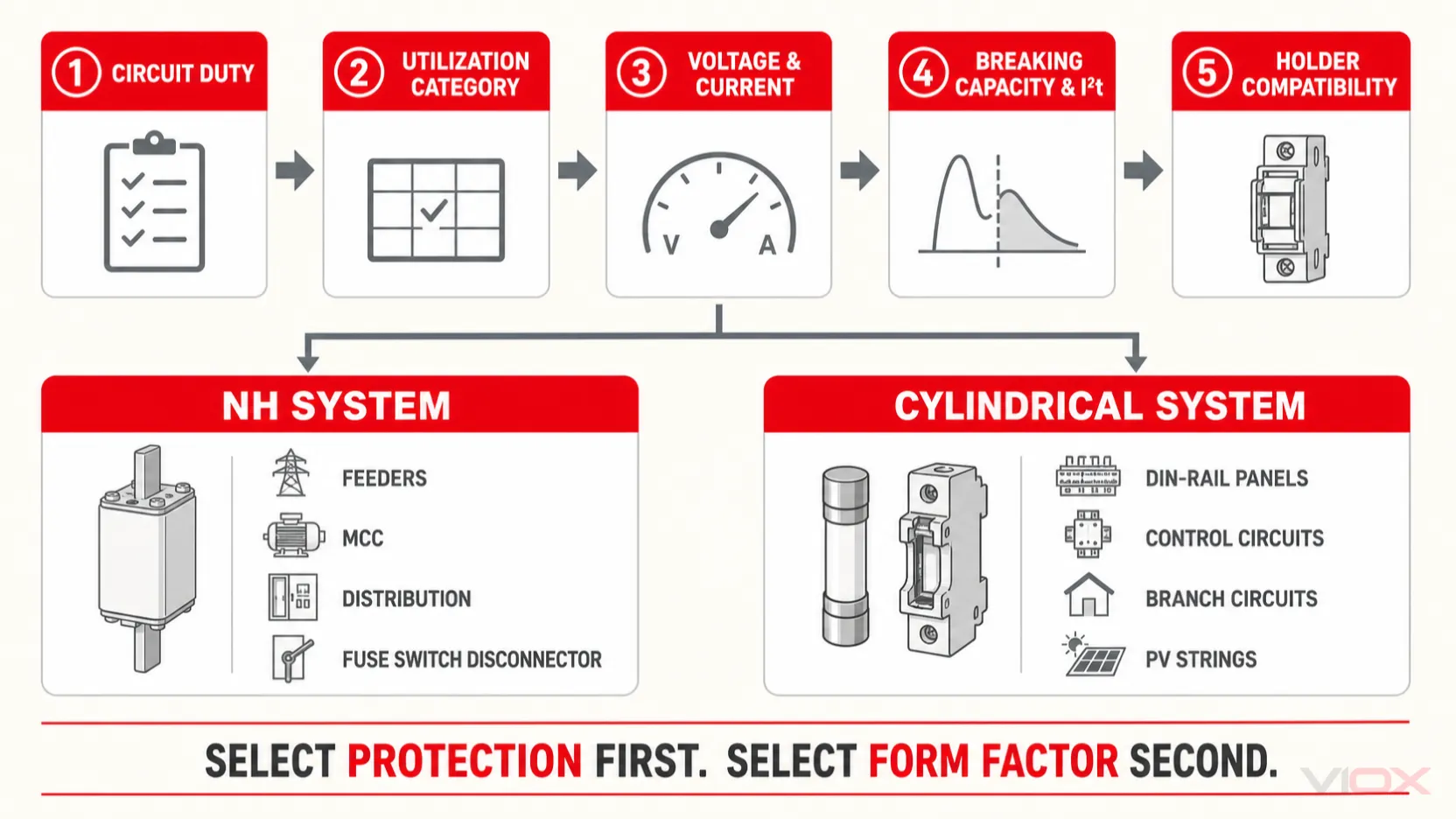

Ποιο σύστημα ασφαλειών πρέπει να επιλέξετε;
Επιλέξτε ένα σύστημα ασφαλειών NH όταν
- το κύκλωμα είναι μια βιομηχανική γραμμή τροφοδοσίας ή θέση διανομής·;
- το απαιτούμενο εύρος ρεύματος και η μελέτη συντονισμού υποδεικνύουν μια διαθέσιμη ασφάλεια NH·;
- ο πίνακας χρησιμοποιεί αρχιτεκτονική βάσης NH, ράγας ασφαλειών ή αποζεύκτη ασφαλειών.;
- οι στιβαρές επαφές τύπου μαχαιριού και ο σαφής διαχωρισμός φάσεων αποτελούν προτεραιότητες σχεδιασμού.;
- διατίθεται εκπαιδευμένο προσωπικό και ελεγχόμενη διαδικασία αντικατάστασης.;
- απαιτείται και υποστηρίζεται η ενσωμάτωση επικρουστήρα, ενδείκτη, μικροδιακόπτη ή αποζεύκτη.
Επιλέξτε ένα σύστημα κυλινδρικών ασφαλειών όταν:
- ο χώρος στη ράγα DIN και η αρθρωτή δομή είναι σημαντικά.;
- το κύκλωμα είναι ένας συμπαγής κλάδος, κύκλωμα ελέγχου, εξοπλισμός ή θέση στοιχειοσειράς φωτοβολταϊκών.;
- η απαιτούμενη κατηγορία και ονομαστική τιμή ασφάλειας είναι διαθέσιμες σε μεγέθη 10 x 38, 14 x 51, 22 x 58 ή άλλο κατάλληλο μέγεθος.;
- η γρήγορη αντικατάσταση της βάσης και οι τυποποιημένες διαστάσεις της ασφάλειας υποστηρίζουν τη συντήρηση από τον κατασκευαστή εξοπλισμού (OEM)·;
- το περίβλημα απαιτεί μια συμπαγή διάταξη πολυπολικής βάσης·;
- η βάση είναι ειδικά εγκεκριμένη για λειτουργία κυκλώματος AC, DC ή φωτοβολταϊκών.
Χρησιμοποιήστε το υπάρχον σύστημα πίνακα κατά την αντικατάσταση μιας ασφάλειας
Για την αντικατάσταση κατά τη συντήρηση, η εγκατεστημένη βάση καθορίζει συνήθως τον φυσικό τύπο της ασφάλειας. Μην προσαρμόζετε μια ασφάλεια NH σε κυλινδρική βάση και μην αντικαθιστάτε με άλλη διάσταση φυσιγγίου. Αντιστοιχίστε την αρχική ή την εγκεκριμένη αντικατάσταση βάσει:
- συστήματος ασφάλειας και φυσικού μεγέθους·;
- ονομαστικού ρεύματος·;
- ονομαστικής τάσης και λειτουργίας AC/DC·;
- κατηγορία χρήσης;
- ικανότητα διακοπής;
- απαιτήσεις χρόνου-ρεύματος και I²t;
- συμβατότητα με βάση εγκεκριμένη από τον κατασκευαστή.
Εάν η αρχική ασφάλεια καίγεται επανειλημμένα, μην τοποθετήσετε ασφάλεια μεγαλύτερης ονομαστικής έντασης χωρίς να διερευνήσετε το ρεύμα φορτίου, τις συνθήκες εκκίνησης, τη χωρητικότητα των αγωγών, τη θερμοκρασία περιβάλλοντος, τη θέρμανση της βάσης και την αιτία του σφάλματος.
Συνηθισμένα λάθη επιλογής
Η αντιμετώπιση του τύπου μαχαιρωτής επαφής (knife-blade) ως πλήρους προδιαγραφής. Ο όρος δεν ορίζει το μέγεθος NH, την κατηγορία χρήσης, την τάση, το ρεύμα ή την ικανότητα διακοπής.
Η επιλογή κυλινδρικών ασφαλειών αποκλειστικά βάσει διαστάσεων. Ταυτόσημες διαστάσεις μπορεί να περιέχουν ασφάλειες που προορίζονται για πολύ διαφορετικές εφαρμογές AC, DC, φωτοβολταϊκών (PV), κινητήρων ή ημιαγωγών.
Υπόθεση ότι όλες οι βάσεις ασφαλειών μπορούν να διακόψουν ρεύμα φορτίου. Μια βάση ασφάλειας και ένας αποζεύκτης ασφάλειας είναι διαφορετικές κατηγορίες προϊόντων. Ακολουθήστε τη σήμανση της συσκευής και τις οδηγίες του κατασκευαστή.
Σύγκριση μόνο με βάση το ονομαστικό ρεύμα. Η τάση, το διαθέσιμο ρεύμα σφάλματος, η κατηγορία χρήσης, η χαρακτηριστική χρόνου-ρεύματος, το I²t, η απώλεια ισχύος της βάσης και οι περιβαλλοντικές συνθήκες μπορούν να καταστήσουν άκυρη μια επιλογή που βασίζεται μόνο στο ρεύμα.
Ανάμειξη των ονομαστικών τιμών της ασφάλειας και της βάσης. Το συγκρότημα περιορίζεται από το ασθενέστερο σωστά εφαρμόσιμο εξάρτημά του. Μια ασφάλεια υψηλότερης ονομαστικής τιμής δεν μπορεί να αυξήσει την ονομαστική τιμή της βάσης.
Χρήση ασφάλειας AC σε κύκλωμα DC ή φωτοβολταϊκών χωρίς επαλήθευση. Η διακοπή συνεχούς ρεύματος (DC) και η συμπεριφορά σε σφάλματα φωτοβολταϊκών απαιτούν συγκεκριμένες ονομαστικές τιμές και τη σωστή κατηγορία ασφαλειών.
Τελική Απάντηση
Επιλέγω NH όταν το έργο απαιτεί ένα βιομηχανικό σύστημα ασφαλειών τύπου μαχαιριού (knife-blade) για τροφοδοσίες, εξοπλισμό διανομής ή αρχιτεκτονική πινάκων υψηλότερης έντασης. Επιλέξτε Κυλινδρική ασφάλεια όταν η προτεραιότητα είναι η συμπαγής εγκατάσταση σε ράγα DIN, οι τυποποιημένες διαστάσεις φυσιγγίων και οι εφαρμογές σε κλάδους, αυτοματισμούς, εξοπλισμό ή φωτοβολταϊκά.
Μην επιλέγετε κανένα από τα δύο συστήματα βασιζόμενοι μόνο στο σχήμα ή την ένταση. Επιβεβαιώστε την κατηγορία χρήσης, την ονομαστική τάση, την ένταση, την ικανότητα διακοπής, την καμπύλη χρόνου-έντασης, το I²t, την απώλεια ισχύος, τις φυσικές διαστάσεις και τη συμβατή βάση. Η VIOX προμηθεύει ασφάλειες χαμηλής τάσης και βάσεις ασφαλειών για κατασκευαστές πινάκων, κατασκευαστές πρωτότυπου εξοπλισμού (OEM), διανομείς και κατασκευαστές εξοπλισμού ανανεώσιμων πηγών ενέργειας.
ΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣ
Είναι η ασφάλεια NH το ίδιο με την ασφάλεια τύπου μαχαιριού (knife-blade);
Στις βιομηχανικές εφαρμογές χαμηλής τάσης, οι ασφάλειες τύπου NH περιγράφονται συνήθως ως ασφάλειες μαχαιρωτού τύπου επειδή χρησιμοποιούν επίπεδες επαφές. Ωστόσο, ο όρος “ασφάλεια μαχαιρωτού τύπου” μπορεί επίσης να αναφέρεται σε ασφάλειες αυτοκινήτων, επομένως ο όρος NH είναι ο πιο ακριβής για εφαρμογές σε ηλεκτρολογικούς πίνακες και διακόπτες ισχύος.
Είναι οι ασφάλειες NH πάντα ονομασμένες για υψηλότερο ρεύμα από τις κυλινδρικές ασφάλειες;
Όχι. Τα συστήματα NH καλύπτουν συνήθως εφαρμογές τροφοδοσίας υψηλότερου ρεύματος, αλλά τα εύρη αλληλοεπικαλύπτονται. Η ακριβής ικανότητα ρεύματος εξαρτάται από το μέγεθος της ασφάλειας, τον σχεδιασμό του στοιχείου, τη βάση, την τάση, την κατηγορία χρήσης και τα δεδομένα του κατασκευαστή.
Μπορεί μια κυλινδρική ασφάλεια να αντικαταστήσει μια ασφάλεια NH με την ίδια ονομαστική ένταση σε αμπέρ;
Όχι. Τα συστήματα επαφής, οι βάσεις, οι διαστάσεις, η απαγωγή θερμότητας και τα ελεγμένα συγκροτήματα είναι διαφορετικά. Οι ίδιες ονομαστικές τιμές σε αμπέρ δεν καθιστούν τις ασφάλειες μηχανικά ή ηλεκτρικά εναλλάξιμες.
Μπορούν οι ασφάλειες NH και οι κυλινδρικές ασφάλειες να είναι και οι δύο τύπου gG ή aM;
Ναι, ανάλογα με τη σειρά προϊόντων. Το φυσικό σχήμα και η κατηγορία χρήσης είναι ξεχωριστές ιδιότητες επιλογής. Διαβάζετε πάντα ολόκληρη τη σήμανση της ασφάλειας και το δελτίο τεχνικών δεδομένων.
Είναι ασφαλές να ανοίξει μια βάση κυλινδρικής ασφάλειας υπό φορτίο;
Όχι αυτόματα. Ο χειρισμός μιας βάσης υπό φορτίο επιτρέπεται μόνο όταν η πλήρης διάταξη είναι ειδικά πιστοποιημένη και προορίζεται για διακοπή υπό φορτίο. Διαφορετικά, απομονώστε το κύκλωμα πριν ανοίξετε ή αντικαταστήσετε την ασφάλεια.
Ποιος τύπος χρησιμοποιείται για τα φωτοβολταϊκά strings;
Οι κυλινδρικές ασφάλειες gPV 10 x 38 mm είναι συνηθισμένες στην προστασία φωτοβολταϊκών strings, αλλά το μέγεθος από μόνο του δεν αρκεί. Η ασφάλεια και η βάση πρέπει να φέρουν τις κατάλληλες ονομαστικές τιμές DC και φωτοβολταϊκών για την τάση του συστήματος και τις αναμενόμενες συνθήκες σφάλματος.
