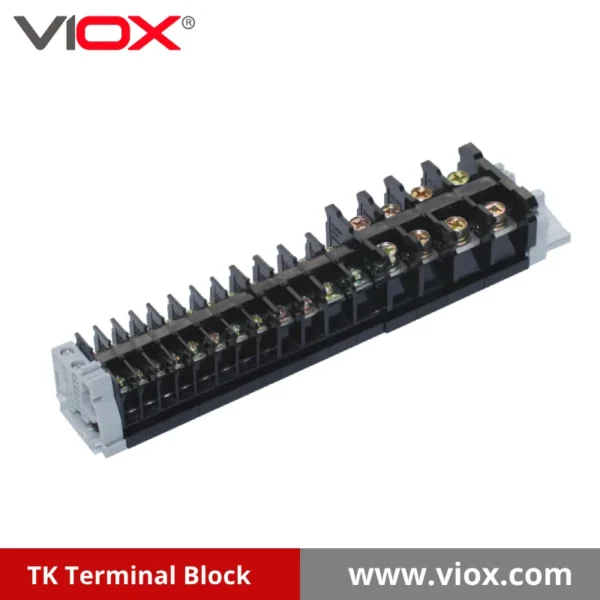

VIOX TK Klemmenblock

Der VIOX TK Terminal Block bietet zuverlässige Verbindungen für industrielle Systeme. Sie ist für 600 V und 10-100 A ausgelegt und unterstützt Drahtquerschnitte von 0,75-25 mm². Sie ist für die einfache Montage auf DIN-Schienen (TH35-7.5) ausgelegt und gewährleistet dank flammhemmender Materialien eine lange Lebensdauer. Vertrauen Sie der Qualität von VIOX auf viox.com.

Senden Sie uns Ihre Anforderungen, wir werden Ihnen innerhalb von 12 Stunden ein Angebot unterbreiten

Übersicht

Die VIOX-Klemmen der TK-Serie stellen die Spitze der Verbindungstechnologie für industrielle elektrische Systeme dar. Diese mit Präzision entwickelten und nach strengen internationalen Normen gefertigten Klemmen bieten zuverlässige elektrische Verbindungen in festen Installationen für verschiedene industrielle Anwendungen. Mit ihrem robusten Design und ihren überragenden Leistungsmerkmalen sind die VIOX TK Terminal Blocks die bevorzugte Wahl für Elektroingenieure und Bauunternehmer weltweit.

Hauptmerkmale und Vorteile

Überlegene elektrische Leistung

VIOX TK-Klemmenblöcke sind für Wechselspannungen bis zu 600 V und Gleichspannungen bis zu 440 V bei einer Frequenz von 50 Hz/60 Hz ausgelegt. Dies macht sie zu vielseitigen Komponenten, die sich für eine breite Palette von elektrischen Systemen in industriellen Umgebungen eignen.

Außergewöhnliche Stromverarbeitung

Mit Nennströmen von 10 A bis 100 A ist die TK-Serie für verschiedene Leistungsanforderungen geeignet. Jedes Modell ist für bestimmte Strombereiche optimiert und gewährleistet eine effiziente Stromverteilung und minimale Wärmeentwicklung während des Betriebs.

Vielseitige Anschlussmöglichkeiten

Die Serie ist für Leiterquerschnitte von 0,75 mm² bis 25 mm² geeignet und je nach Modell mit Drahtstärken von 22 AWG bis 4 AWG kompatibel. Diese Flexibilität ermöglicht die Integration mit verschiedenen Drahttypen und -größen, die in industriellen Anwendungen üblicherweise verwendet werden.

Langlebige Konstruktion

Die aus hochwertigen, flammhemmenden Thermoplasten hergestellten VIOX TK-Klemmenblöcke bieten eine außergewöhnliche Beständigkeit gegen Hitze, Chemikalien und mechanische Beanspruchung. Das Gehäuse bietet hervorragende Isolationseigenschaften und bewahrt gleichzeitig die strukturelle Integrität in anspruchsvollen Umgebungen.

Einfache Installation und Wartung

Alle Modelle der TK-Serie sind für die Montage auf Standard-DIN-Schienen mit 35 mm Durchmesser (TH35-7,5) ausgelegt und ermöglichen eine schnelle und sichere Installation. Das Design der Schraubklemmen erleichtert den Anschluss der Kabel und die Wartung, wodurch Ausfallzeiten und Installationskosten reduziert werden.

Internationale Einhaltung

Die VIOX TK-Klemmenblöcke entsprechen strengen internationalen Normen, einschließlich IEC 60947-7-1, und gewährleisten so die Einhaltung globaler elektrischer Normen und Vorschriften. Diese Zertifizierung garantiert Zuverlässigkeit, Sicherheit und Kompatibilität für verschiedene Märkte und Anwendungen.

Anwendungen

Die VIOX TK-Klemmenblöcke eignen sich hervorragend für verschiedene industrielle Anwendungen, darunter

Schalttafeln: Geordnete und sichere Verbindungen für Steuerkreise in Produktionsanlagen
Stromverteilungssysteme: Zuverlässige Stromübertragung in elektrischen Verteilertafeln
Automatisierungstechnik: Erleichterung von Signal- und Leistungsverbindungen in automatisierten Maschinen
HVAC-Systeme: Unterstützende elektrische Verbindungen in Heizungs-, Lüftungs- und Klimaanlagen
Gebäude-Management-Systeme: Zuverlässige Verbindungen für Überwachungs- und Kontrollschaltungen in intelligenten Gebäuden
Industrielle Maschinen: Robuste Verbindungen in vibrationsintensiven Umgebungen

Technische Vorteile

Optimaler Anpressdruck

Die sorgfältig konstruierten Schraubklemmen halten den Kontaktdruck über die Zeit konstant und verhindern, dass sich die Verbindung aufgrund von Temperaturschwankungen oder Vibrationen löst. Dies gewährleistet langfristige Zuverlässigkeit und minimiert den Wartungsbedarf.

Verbesserte Sicherheitsmerkmale

Das Design umfasst versenkte Schrauben und Schutzbarrieren zwischen den Klemmen, die das Risiko einer versehentlichen Berührung und eines Kurzschlusses verringern. Dieser Sicherheitsaspekt macht die VIOX TK-Klemmenblöcke ideal für Anwendungen, bei denen die Sicherheit des Personals an erster Stelle steht.

Temperaturstabilität

Mit Betriebstemperaturbereichen, die für industrielle Umgebungen geeignet sind, halten die VIOX TK-Klemmenblöcke ihre Leistung auch unter schwankenden thermischen Bedingungen konstant und gewährleisten den unterbrechungsfreien Betrieb kritischer Systeme.

Platzsparendes Design

Der kompakte Formfaktor der TK-Klemmenblöcke maximiert die Anschlussdichte bei gleichzeitiger Beibehaltung eines ausreichenden Freiraums für die Kabelführung und den Wartungszugang, wodurch der Platz im Schaltschrank optimal genutzt wird.

Technische Daten der VIOX TK Terminal Block Serie

Modell	Nennspannung	Aktuelle Bewertung	Draht-Querschnitt	Anwendbarer Draht	Schraube Typ	Montageschiene	Dicke (mm)
TK-010	600V	10A	0,75-1,5 mm²	22-16 AWG	M3	TH35-7.5	8
TK-020	600V	20A	1,5-2,5 mm²	22-14 AWG	M3.5	TH35-7.5	9.5
TK-030	600V	30A	2,5-4 mm²	18-10 AWG	M4	TH35-7.5	12
TK-040	600V	40A	4-6 mm²	16-8 AWG	M4	TH35-7.5	14
TK-060	600V	60A	6-10 mm²	16-6 AWG	M5	TH35-7.5	15.5
TK-100	600V	100A	10-25 mm²	16-4 AWG	M6	TH35-7.5	19.5

Installationsempfehlungen

Für optimale Leistung und Langlebigkeit der VIOX TK Terminal Blocks:

Richtige Anwendung des Drehmoments: Verwenden Sie beim Anziehen der Klemmenschrauben immer die empfohlenen Drehmomente, um einen optimalen Kontaktdruck zu gewährleisten, ohne die Klemme zu beschädigen.
Vorbereitung des Drahtes: Abisolieren Sie die Drähte auf die richtige Länge und achten Sie auf saubere Schnitte ohne ausgefranste Litzen, um Kurzschlüsse zu vermeiden.
Regelmäßige Inspektion: Überprüfen Sie die Verbindungen regelmäßig auf Anzeichen von Überhitzung oder Lockerung, insbesondere bei Anwendungen mit starken Vibrationen oder Temperaturschwankungen.
Umweltbezogene Überlegungen: Obwohl die VIOX TK-Klemmen für industrielle Umgebungen ausgelegt sind, können extreme Bedingungen zusätzliche Schutzmaßnahmen erfordern.

Warum sollten Sie sich für VIOX Electric TK-Klemmen entscheiden?

VIOX Electric hat sich durch sein Engagement für Qualität, Innovation und Kundenzufriedenheit als ein führender Hersteller von elektrischen Niederspannungskomponenten etabliert. Die TK Terminal Block Serie ist ein Beispiel für dieses Engagement und bietet:

Gleichbleibende Qualität: Strenge Tests gewährleisten, dass jede Klemme die Industrienormen erfüllt oder übertrifft.
Konkurrenzfähige Preisgestaltung: Hochwertige Komponenten zu kostengünstigen Preisen, die den Wert Ihrer Elektroinstallationsprojekte maximieren.
Technische Unterstützung: Zugang zu sachkundigen Ingenieuren, die bei der Produktauswahl und bei Anwendungsfragen helfen können.
Globale Verfügbarkeit: Ein ausgedehntes Vertriebsnetz gewährleistet eine pünktliche Lieferung weltweit.
Unterstützung bei der Garantie: Vertrauen in Ihren Kauf mit umfassender Garantieabdeckung.

Für weitere Informationen über VIOX TK Terminal Blocks oder um ein Angebot anzufordern, kontaktieren Sie unser technisches Support-Team oder besuchen Sie unseren Produktkatalog auf viox.com.
