K-Serien-Verteilerdose | DIN-Schienen-Neutral- und Verteilerklemme | VIOX
Die VIOX K-Serien-Verteilerdose ist für die DIN-Schienenmontage in elektrischen Schalttafeln und Gehäusen konzipiert. Das Sortiment umfasst mehrere 2-in- und 4-in-Konfigurationen mit Messing-Leiterteilen, PC- und PA-Gehäuse sowie kompakte Abmessungen für organisierte Verdrahtungsverbindungen.
Senden Sie uns Ihre Anforderungen, wir werden Ihnen innerhalb von 12 Stunden ein Angebot unterbreiten
- TEL:+8618066396588
- Whatsapp:+8618066396588
- Email:[email protected]

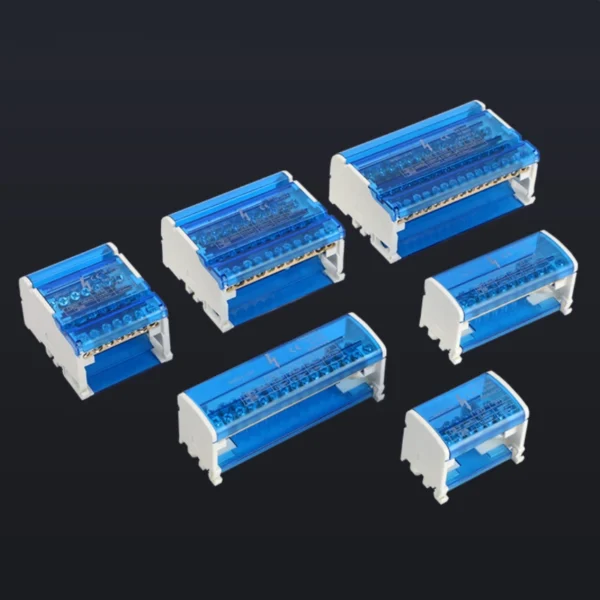

Die VIOX K-Serien-Verteilerdose ist für die DIN-Schienenmontage in elektrischen Schalttafeln, Verteilern und Steuerschränken konzipiert. Diese Produktfamilie eignet sich für Käufer, die eine kompakte und organisierte Möglichkeit zum Anschließen und Verteilen von Leitern innerhalb von Niederspannungs-Elektroinstallationen benötigen.
Die Serie umfasst mehrere Konfigurationsoptionen, darunter 2-in- und 4-in-Strukturen mit unterschiedlicher Polzahl. Mit einem Spannungsbereich von 250 V bis 450 V, leitfähigen Messingteilen und PC/PA-Gehäusematerialien ist die K-Serie für praktische Schaltschrankverdrahtungs- und Abzweigverbindungsanwendungen positioniert.
Wesentliche Merkmale
- DIN-Schienenmontierte Verteilerdosenstruktur für organisierte Installation
- PC- und PA-Gehäusematerialien
- UL94-V2-Flammschutzmaterialeinstufung, die im Quellinhalt angegeben ist
- Leitfähige Messingteile
- Kompaktes Mehrwege-Leiterverteilungsdesign
- Blaue Gehäusefarbe zur eindeutigen Produktidentifizierung
Material und Leistung
Das Ausgangsmaterial beschreibt die K-Serie als Verwendung von PA-Nylon-66- und PC-Polycarbonat-Gehäusekomponenten zusammen mit leitfähigen Messingteilen. Diese Struktur soll mechanische Festigkeit, Flammschutzleistung und praktische Beständigkeit für den Einsatz in Elektroschränken bieten.
- PA, Nylon 66, UL94-V2-Flammschutzklasse
- PA-Arbeitstemperatur: -40 °C bis 110 °C
- PC, Polycarbonat, UL94-V2-Flammschutzklasse
- PC-Arbeitstemperatur: -35 °C bis 120 °C
- Leiterkomponenten aus Messing
- Spannungsbereich: 250V-450V
- Farbe: Blau
Technische Daten
| Artikel Nr. | Spezifikation 1 | Spezifikation 2 | Spezifikation 3 | Nr. | B (mm) | L (mm) | H (mm) | Kunststoff |
|---|---|---|---|---|---|---|---|---|
| K207 | 5 x φ6 | 2 x φ7.5 | – | 2 x 7 | 46 | 66 | 51 | PC / PA |
| K211 | 7 x φ6 | 2 x φ7.5 | 2 x φ9 | 2 x 11 | 46 | 103 | 51 | PC / PA |
| K215 | 11 x φ6 | 2 x φ7.5 | 2 x φ9 | 2 x 15 | 46 | 134 | 51 | PC / PA |
| K407 | 4 x φ6 | 2 x φ7.5 | – | 4 x 7 | 86 | 66 | 51 | PC / PA |
| K411 | 7 x φ6 | 2 x φ7.5 | 2 x φ9 | 4 x 11 | 86 | 103 | 51 | PC / PA |
| K415 | 11 x φ6 | 2 x φ7.5 | 2 x φ9 | 4 x 15 | 86 | 134 | 51 | PC / PA |
Verfügbare Konfigurationen
Die K-Serie ist für unterschiedliche Anforderungen an die Zweigverteilung strukturiert. Käufer können kleinere 2-in-Versionen für eine kompakte Schaltschrankverdrahtung wählen oder 4-in-Versionen wählen, wenn mehr Leiterverteilungspunkte innerhalb desselben Schaltschranklayouts benötigt werden.
- K207, K211 und K215 für 2-in-Konfigurationen
- K407, K411 und K415 für 4-in-Konfigurationen
- Mehrere Pol- und Lochkombinationen für unterschiedliche Verdrahtungslayouts
- Kompakte Breiten und Längen zur Unterstützung einer praktischen DIN-Schienenanordnung
Anwendungen
Die VIOX K-Serien-Verteilerdose eignet sich für die Neutralleiterverteilung, Zweigverdrahtung, Leitergruppierung und organisierte Klemmenverteilung in elektrischen Gehäusen. Sie wird häufig dort eingesetzt, wo Installateure und Schaltschrankbauer eine sauberere und wiederholbarere interne Verdrahtung benötigen.
- Verteilertafeln
- Bedienfelder
- DIN-Schienen-Verdrahtungsbaugruppen
- Neutralleiter- und Erdungsverteilungsanordnungen
- Schaltschrankbau und OEM-Elektroinstallationen
- Niederspannungs-Schaltschrankverdrahtung
Warum VIOX K-Serien-Verteilerdosen wählen?
Die K-Serie bietet Käufern ein strukturiertes Sortiment anstelle eines einzelnen isolierten Klemmenprodukts. Mit mehreren Größenoptionen, DIN-Schienenmontage und PC/PA-Gehäuse in Kombination mit leitfähigen Messingteilen eignet sich das Sortiment für Händler, Schaltschrankbauer und OEM-Beschaffungsteams, die eine praktische Verdrahtungslösung suchen.
- Klare Modellstruktur über mehrere Größen hinweg
- Kompaktes DIN-Schienendesign für organisierte Installation
- Materialkombination, die für elektrische Gehäuseanwendungen geeignet ist
- Nützlich für wiederholte Schaltschrankbauten und standardisierte Layouts
- Geeignet für Vertrieb, OEM und Projektbeschaffung
FAQ
Wofür wird die K-Serien-Verteilerdose verwendet?
Sie wird für die Leiterverteilung und den organisierten Verdrahtungsanschluss in DIN-Schienen-montierten Schalttafeln und Gehäusen verwendet.
Welcher Spannungsbereich wird für die K-Serie angegeben?
Der Quellinhalt zeigt einen Spannungsbereich von 250 V bis 450 V.
Welche Materialien werden in der K-Serie verwendet?
Die Ausgangsquelle listet PC- und PA-Gehäusematerialien zusammen mit leitfähigen Messingteilen auf.
Welche Farbe hat das Standardprodukt?
Die Ausgangsquelle zeigt Blau als Produktfarbe.
Wie wähle ich das richtige Modell der K-Serie aus?
Die Auswahl sollte auf der erforderlichen In/Out-Konfiguration, der Anzahl der Verteilerpunkte, dem Gehäuselayout und der für das Projekt benötigten Leiteranordnung basieren.
