Einführung

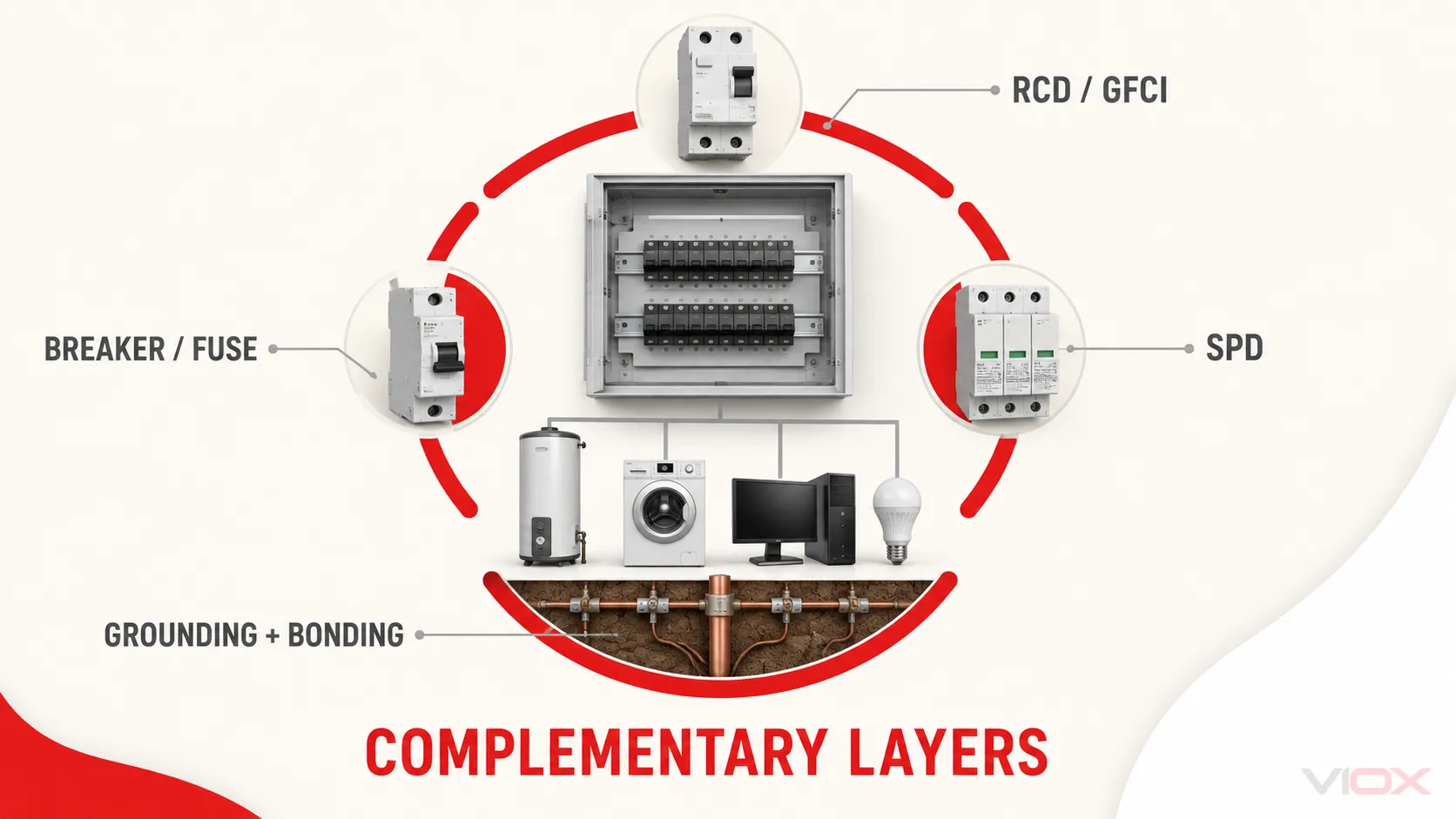

Elektrische Sicherheit in Industrie- und Gewerbeanlagen bedeutet nicht, zwischen Schutzmethoden zu wählen, sondern zu verstehen, wie sie zusammenwirken. Viele Facility Manager und Auftragnehmer stehen vor einer häufigen Frage: “Tun diese Geräte nicht dasselbe?” Die Antwort offenbart eine grundlegende Wahrheit über den elektrischen Schutz.
Erdung, Fehlerstromschutzschalter (GFCI) oder Fehlerstrom-Schutzeinrichtung (RCD) und Überspannungsschutzgeräte adressieren jeweils unterschiedliche Fehlermodi in Ihrem elektrischen System. Sie sind nicht redundant, sondern komplementäre Schichten, die vor verschiedenen Bedrohungen schützen. Ein ordnungsgemäß geerdetes System schützt Ihre Geräte nicht vor blitzinduzierten Spannungsspitzen. Ein Überspannungsschutz verhindert nicht, dass jemand durch einen Erdschluss einen Stromschlag erleidet. Und ein RCD kann die Spannung während des normalen Betriebs nicht stabilisieren.
Dieser Leitfaden schlüsselt jede Schutzsäule auf, erklärt, wovor sie schützt (und wovor nicht), und zeigt Ihnen, wie Sie ein komplettes Sicherheitssystem spezifizieren, das die IEC- und NEC-Standards erfüllt und gleichzeitig Personal und Ausrüstung schützt.
Säule 1: Erdungssysteme
Was Erdung bewirkt
Erdung (oder Erdverbindung) schafft eine absichtliche, niederohmige Verbindung zwischen Ihrem elektrischen System und der Erde. Betrachten Sie sie als das Fundament der elektrischen Sicherheit – ohne sie können die anderen beiden Säulen nicht richtig funktionieren.
Das Erdungssystem verbindet alle nicht stromführenden Metallteile Ihrer Installation – Gerätegehäuse, Kabelkanäle und Metallkonstruktionen – mit einer Erdungselektrode, die in der Erde vergraben ist. Dies bietet einen sicheren Pfad für den Fehlerstrom.
Wie Erdung schützt
Personensicherheit: Wenn ein Fehler Gerätegehäuse unter Spannung setzt (ein loses Kabel berührt das Metallgehäuse), bietet der Schutzleiter einen niederohmigen Pfad zur Erde. Dies verhindert gefährliche Berührungsspannungen und gewährleistet einen schnellen Fehlerstromfluss zum Auslösen von Überstromschutzeinrichtungen.
Brandschutz: Durch die sichere Ableitung von Fehlerströmen verhindert die Erdung die Überhitzung von Drähten und Lichtbögen, die Brände verursachen können. Der hohe Fehlerstrom löst Leistungsschalter oder Sicherungen aus und isoliert das Problem.
Spannungsstabilisierung: Die Erdung stellt einen Referenzpunkt für Ihr elektrisches System her und sorgt für eine stabile Spannung während des normalen Betriebs. Dies ist entscheidend für empfindliche industrielle Steuergeräte.
Überspannungsschutz: Blitzeinschläge und Überspannungen in Versorgungsleitungen benötigen einen Pfad zur Erde. Die Erdung bietet diesen Pfad, erfordert jedoch die Abstimmung mit Überspannungsschutzgeräten für einen vollständigen Schutz.
IEC 60364 und NEC Artikel 250 Anforderungen
Internationale Normen klassifizieren Erdungssysteme danach, wie die Quelle und die Installation mit der Erde verbunden sind:
| System Typ | Quellenverbindung | Verbindung exponierter Teile | Gemeinsame Anwendungen |
|---|---|---|---|
| TN-S | Neutral direkt geerdet | Verbunden über separaten PE-Leiter | Am häufigsten in neuen Industrieanlagen |
| TN-CS | Kombinierter PEN-Leiter, später getrennt | Verbunden mit PEN, dann separater PE | Konfigurationen des Gebäudeeinführungspunktes |
| TT | Quelle geerdet | Unabhängige lokale Erdungselektrode | Erforderlich, wenn keine Netzerdung verfügbar ist; benötigt RCD |
| IT | Isolierte oder hochohmige Erde | Lokale Erdverbindung | Krankenhäuser, kritische Prozesse, die Kontinuität erfordern |
NEC Artikel 250 schreibt die Erdung für Systeme über 50 V vor. Zu den wichtigsten Anforderungen gehören:
- Erdungselektrodensystem: Metallwasserleitungen, Gebäudestahl, betoneingegossene Elektroden (Ufer-Erde) und Erdstäbe müssen miteinander verbunden werden
- Geräteerdungsleiter (EGC): Erforderlich in allen Stromkreisen, dimensioniert gemäß Tabelle 250.122 basierend auf der Nennleistung der Überstromschutzeinrichtung
- Effektiver Erdschlussstrompfad: Muss dauerhaft, kontinuierlich und niederohmig sein. Die Erde allein ist kein effektiver Erdschlussstrompfad.
Was Erdung nicht leisten kann
Erkennt keine Stromableitung: Eine Person, die einen stromführenden Leiter berührt, während sie auf einer isolierten Oberfläche steht, wird nicht geschützt – es gibt keinen Pfad zur Erde, den das Erdungssystem erfassen kann. Hier sind RCDs unerlässlich.
Begrenzt keine transienten Überspannungen: Während die Erdung einen Pfad für den Stoßstrom bietet, klemmt sie die Spannung nicht auf sichere Werte. Dafür benötigen Sie SPDs.
Verhindert nicht alle Schocks: Wenn Sie gleichzeitig stromführend und neutral berühren, fließt der Strom nicht über die Erde, sodass das System einen ausgeglichenen Strom erkennt und nicht auslöst.
Säule 2: GFCI/RCD-Schutz
Was RCDs tun
Fehlerstrom-Schutzeinrichtungen (RCDs) – genannt Ground Fault Circuit Interrupters (GFCIs) in Nordamerika – sind lebensrettende Geräte, die speziell zum Schutz von Personen vor Stromschlägen entwickelt wurden. Sie überwachen den Stromausgleich und reagieren in Millisekunden auf gefährliche Ableitströme.
Im Gegensatz zur Erdung, die einen passiven Fehlerpfad bietet, überwachen RCDs aktiv den Stromkreis und lösen in dem Moment aus, in dem sie feststellen, dass Strom über einen unbeabsichtigten Pfad fließt, z. B. durch den Körper einer Person.
Wie RCDs funktionieren
Ein RCD verwendet einen Differenzstromwandler (Kernbilanzwandler), durch den sowohl stromführende als auch neutrale Leiter verlaufen. Im Normalbetrieb entspricht der Strom, der durch den stromführenden Leiter fließt, dem Strom, der durch den Neutralleiter zurückfließt. Die Magnetfelder heben sich auf.
Wenn ein Erdschluss auftritt – jemand berührt ein stromführendes Teil oder die Isolierung versagt – fließt Strom zur Erde. Dies erzeugt ein Ungleichgewicht. Die Messspule erfasst diese Differenz, induziert einen Strom in der Sekundärwicklung und löst den Relaismechanismus aus. Der gesamte Vorgang dauert 10-30 Millisekunden.
Empfindlichkeit und Reaktionszeit
IEC 61008 definiert die RCD-Empfindlichkeit durch den Bemessungsfehlerstrom (IΔn):
| Empfindlichkeitsklasse | IΔn-Nennwert | Typische Anwendung | Auslösezeit |
|---|---|---|---|
| Hochempfindlich | 5 mA, 10 mA, 30 mA | Personenschutz, zusätzlicher Schutz gegen direktes Berühren | Typisch 10-30 ms; maximal 300 ms |
| Mittlere Empfindlichkeit | 100 mA, 300 mA, 500 mA, 1000 mA | Brandschutz in Industrieanlagen | Gemäß IEC 61008 Zeit-Strom-Kennlinie |
| Geringe Empfindlichkeit | 3 A, 10 A, 30 A | Maschinenschutz, Geräteisolierung | Anwendungsspezifisch |
Für den Personenschutz ist 30 mA der Standard. Dieser Schwellenwert ist niedrig genug, um Kammerflimmern bei gesunden Erwachsenen zu verhindern, und gleichzeitig hoch genug, um Fehlauslösungen durch normale Ableitströme in großen Anlagen zu vermeiden.
RCD-Typen gemäß IEC 61008/61009
Typ AC: Erkennt nur sinusförmige AC-Fehlerströme. Geeignet für ohmsche Lasten wie Heizung und Beleuchtung.
Typ A: Erkennt sowohl AC- als auch pulsierende DC-Fehlerströme. Erforderlich für moderne Elektronik, drehzahlvariable Antriebe und gleichrichterbasierte Lasten, die DC-Fehlerkomponenten erzeugen können.
Typ B: Erkennt AC-, pulsierende DC- und glatte DC-Fehlerströme. Obligatorisch für EV-Ladestationen, Solarwechselrichter und industrielle Frequenzumrichter gemäß IEC 61851 und IEC 62196.
Typ F: Verbesserter Typ A mit Immunität gegen hochfrequente Störungen. Wird für IT-Geräte und Motorsteuerzentren verwendet.
Was RCDs nicht können
Kein Schutz bei Leiter-Leiter-Kontakt: Wenn jemand gleichzeitig stromführende und neutrale Leiter berührt, sieht der RCD einen ausgeglichenen Strom und löst nicht aus. Der Strom fließt nicht zur Erde ab.
Keine überstrom-Schutz: RCDs schützen nicht vor Überlast oder Kurzschlüssen. Sie müssen nachgeschaltet von MCBs oder MCCBs installiert werden oder RCBOs (kombinierte Geräte) verwenden.
Kein Überspannungsschutz: RCDs erkennen Stromungleichgewicht, keine Spannungsspitzen. Ein Blitzüberschlag kann Geräte auch mit RCD-Schutz beschädigen.
Benötigt funktionierende Versorgung: Standard-RCDs benötigen Netzspannung, um den Auslösemechanismus zu betreiben. Spannungsunabhängige Typen sind für kritische Anwendungen erhältlich.
Säule 3: Überspannungsschutzgeräte
Was SPDs tun
Überspannungsschutzgeräte (SPDs) schützen Geräte vor transienten Überspannungen – kurzen, aber zerstörerischen Spannungsspitzen, die durch Blitzeinschläge, Schalthandlungen im Versorgungsnetz oder Laständerungen verursacht werden. Diese Überspannungen können Tausende von Volt erreichen und empfindliche Elektronik in Mikrosekunden zerstören.
SPDs erkennen Überspannung und leiten sie in das Erdungssystem ab, wodurch die Spannung auf ein sicheres Niveau begrenzt wird. Deshalb ist eine ordnungsgemäße Erdung unerlässlich – ohne einen niederohmigen Pfad zur Erde hat der SPD keinen Ort, an den er die Überspannungsenergie ableiten kann.
So funktionieren SPDs
SPDs verwenden drei Haupttechnologien:
Metalloxid-Varistoren (MOVs): Halbleiterbauelemente mit spannungsabhängigem Widerstand. Bei normaler Spannung sind sie im Wesentlichen offen. Wenn die Spannung den Schwellenwert überschreitet, sinkt der Widerstand drastisch und leitet die Überspannung zur Erde ab. Reaktionszeit: <25 Nanosekunden.
Gasentladungsröhren (GDTs): Gasgefüllte Keramikröhren, die bei hoher Spannung ionisieren und leiten. Bewältigen massive Stoßströme, haben aber eine langsamere Reaktion (Mikrosekunden) und eine höhere Klemmspannung. Werden oft im Telekommunikationsschutz eingesetzt.
Suppression Diodes (SAD/TVS): Schnell wirkende Halbleiterbauelemente für Niederspannungs-, Präzisionsschutz. Üblich in Datenleitungen und empfindlichen Steuerschaltungen.
Industrielle SPDs kombinieren oft Technologien: GDTs für hochenergetische Einschläge, MOVs für mittlere Überspannungen und Dioden für die endgültige Begrenzung.
IEC 61643 Klassifizierung
IEC 61643-11 definiert drei SPD-Typen für den koordinierten Schutz:
| SPD-Typ | Einbauort | Test Wellenform | Stoßstrom (Iimp) | Nennableitstoßstrom (In) | Spannungs-Schutzpegel (Up) | Zweck |
|---|---|---|---|---|---|---|
| Typ 1 (Klasse I) | Haupteinspeisung, stromaufwärts des Hauptschalters | 10/350 µs | 10-200 kA | — | 1,5-2,0 kV | Direkter Blitzschutz |
| Typ 2 (Klasse II) | Verteilertafeln, Unterverteilungen | 8/20 µs | — | 10-60 kA | ≤1,6-2,0 kV | Indirekter Blitz, Schaltüberspannungen |
| Typ 3 (Klasse III) | Point-of-Use, in der Nähe von Geräten | 1,2/50 µs (Uoc) + 8/20 µs (In) | — | <5 kA | 1,0-1,5 kV | Endgültiger Schutz für empfindliche Geräte |
Koordinierte Installation ist entscheidend. Typ 1 bewältigt die massive Energie direkter Einschläge. Typ 2 schützt vor Überspannungen, die über den Hauseinführungspunkt hinaus eindringen. Typ 3 bietet die endgültige Begrenzung für empfindliche Lasten.
Wichtige Spezifikationen
Spannungs-Schutzpegel (Up): Die maximale Spannung, die der SPD durchlässt. Muss niedriger sein als die Stoßspannungsfestigkeit des Geräts. Für 230V-Systeme mit Geräten, die für 2,5 kV Stoßspannungsfestigkeit ausgelegt sind, spezifizieren Sie SPDs mit Up ≤ 2,0 kV.
Nennableitstoßstrom (In, 8/20 µs): Der Strom, den der SPD wiederholt ableiten kann. Industrielle Anwendungen erfordern typischerweise 20-40 kA für Geräte des Typs 2.
Maximaler Ableitstoßstrom (Imax): Der Spitzenstrom für ein einzelnes Überspannungsereignis. Wichtig für Installationen mit hoher Exposition.
Antwort Zeit: MOV-basierte SPDs reagieren in Nanosekunden, schnell genug für die meisten Bedrohungen. GDT-basierte Geräte benötigen Mikrosekunden, können aber höhere Energien verarbeiten.
Anforderungen an die Installation
Gemäß IEC 61643-11:
- Leitungslänge <0,5 Meter: Lange Leitungen erzeugen Induktivität, erhöhen den effektiven Up-Wert und machen den Schutz zunichte
- Backup-Überstromschutz: Sicherungen oder Schutzschalter schützen vor SPD-Ausfall
- Richtige Erdung: Die Wirksamkeit von SPDs hängt vollständig von der Impedanz des Erdungssystems ab
- Koordination zwischen den Typen: SPD Typ 1 und Typ 2 benötigen einen Mindestabstand von 10 Metern Kabel oder eine Entkopplungsinduktivität
Was SPDs nicht leisten können
Kein Personenschutz gegen elektrischen Schlag: SPDs schützen Geräte vor Überspannung, nicht Personen vor elektrischem Schlag. Sie lösen nicht aus, wenn jemand einen stromführenden Leiter berührt.
Kein Schutz ohne Erdung: Ein SPD leitet Stoßstrom zur Erde ab. Wenn Ihr Erdungssystem eine hohe Impedanz aufweist oder nicht angeschlossen ist, ist das SPD nutzlos.
Kein Schutz gegen anhaltende Überspannung: SPDs verarbeiten Transienten, die Mikrosekunden bis Millisekunden dauern. Sie können nicht vor lang anhaltenden Überspannungen durch Probleme mit dem Versorgungsnetz schützen – dafür benötigen Sie Über-/Unterspannungsrelais.
Endliche Lebensdauer: SPDs verschlechtern sich mit jeder Überspannung. Die meisten verfügen über visuelle Anzeigen oder Fernkontakte, um das Ende der Lebensdauer zu signalisieren.

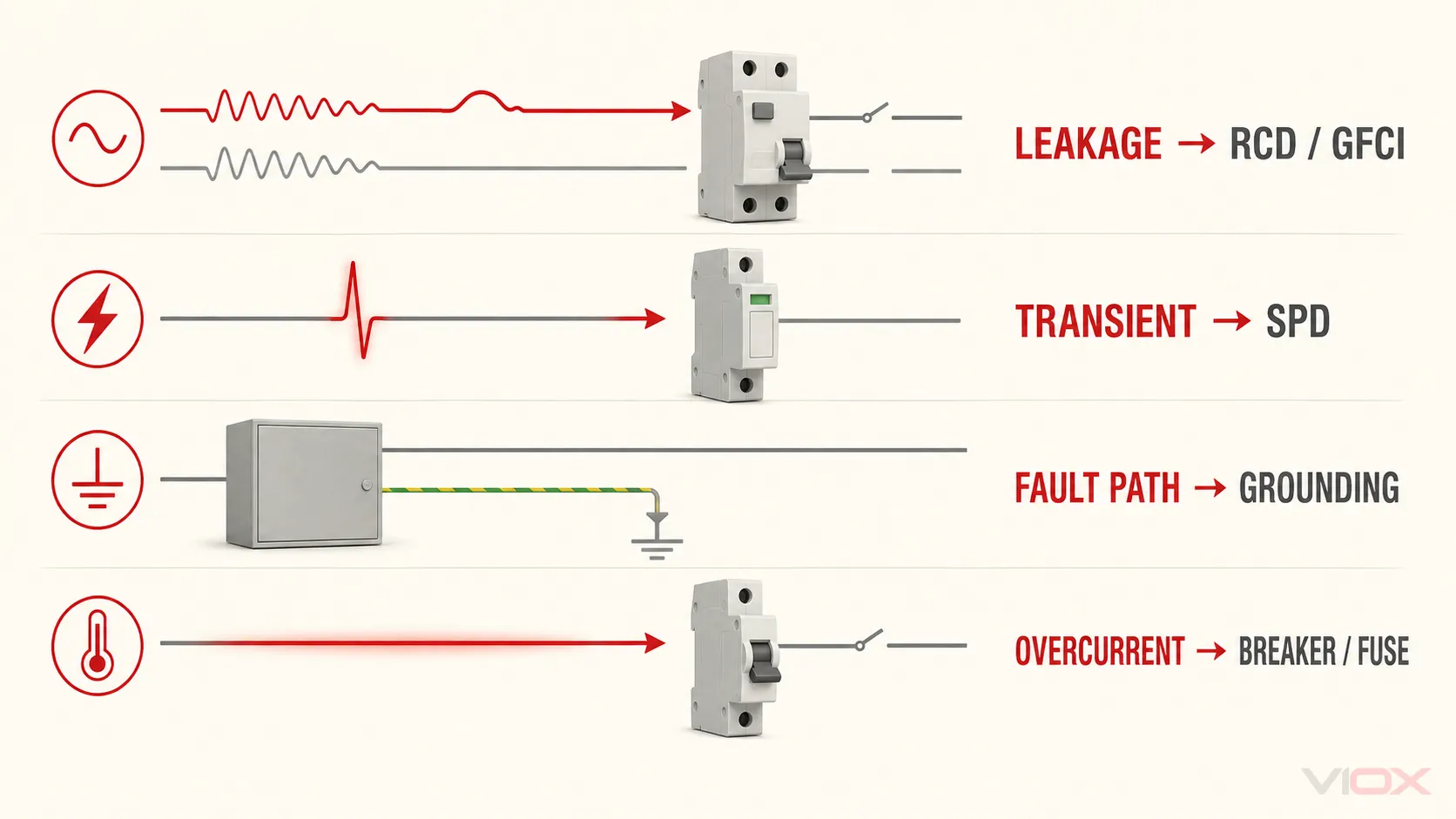

Vergleichstabelle
| Schutzfunktion | Erdungsanlage | GFCI/RCD (Fehlerstromschutzschalter/Residualstromschutzeinrichtung) | Überspannungsschutzgerät (SPD) |
|---|---|---|---|
| Hauptzweck | Fehlerstrompfad, Spannungsreferenz | Personenschutz gegen elektrischen Schlag | Schutz der Geräte vor Transienten |
| Wovor es schützt | Gerätefehler, Feuer, ermöglicht den Betrieb von Überstromschutzeinrichtungen | Elektrischer Schlag durch Erdschlüsse (4-30 mA Ableitstrom) | Blitze, Schalthandlungen, Spannungsspitzen |
| Wovor es NICHT schützt | Ableitstrom <Schwellenwert des Schutzschalters, Spannungsspitzen, Schock zwischen Leitern | Überlastung, Kurzschluss, Spannungsspitzen, Kontakt zwischen Leitern | Stromschlaggefahren, Überstrom, anhaltende Überspannung |
| Antwort Zeit | Sofortig (Pfad immer vorhanden) | 10-30 ms typisch, 300 ms max | <25 ns (MOV), 1-5 µs (GDT) |
| Aktivierungsschwelle | N/A (passiver Leiter) | 5 mA bis 30 A (abhängig von der Nennleistung) | Überschreitet die Nennspannung (z. B. >350 V für 230-V-System) |
| Wichtige Normen | IEC 60364, NEC Artikel 250 | IEC 61008/61009, NEC 210.8 | IEC 61643-11, UL 1449 |
| Einbauort | Im gesamten System: Service, Panels, Geräte | Verteilerkästen, Stromkreise mit Schockrisiko (Feuchträume, Geräte) | Serviceeingang (Typ 1), Panels (Typ 2), Geräte (Typ 3) |
| Erfordert anderen Schutz | Nein, ermöglicht aber anderen die Arbeit | Ja – benötigt vorgeschalteten MCB/MCCB | Ja – erfordert Erdung und Backup-Sicherung/Schutzschalter |
| Typische industrielle Nennwerte | <1 Ω Elektrodenwiderstand; EGC gemäß NEC Tabelle 250.122 | 30 mA (Personen), 100-300 mA (Feuer), Typ A/B für Industrie | Typ 2: 20-40 kA In; Up ≤2,0 kV |
| Wartung | Periodische Widerstandsprüfung | Monatliche Testtaste, jährliche Auslöseprüfung | Sichtprüfung der Anzeige, Austausch nach größerer Überspannung |
| Ausfallmodus | Allmähliche Korrosion; erkennbar durch Prüfung | Ausfallsicher (die meisten lösen bei Ausfall aus); vierteljährliche Prüfung | Verschlechterung nach Überspannungen; Anzeige überwachen |
| Kostenbetrachtung | Moderat; Design-/Installationskosten | Niedrig bis moderat pro Gerät | Moderat (Typ 2) bis hoch (Typ 1) |
| Code-Anforderungen | Obligatorisch gemäß NEC/IEC für alle Systeme >50V | Obligatorisch für feuchte/äußere Standorte, Maschinen gemäß IEC 60204 | Empfohlen für kritische Geräte; obligatorisch für blitzgefährdete Bereiche |
FAQ-Bereich
F: Kann ich die Erdung weglassen, wenn ich RCDs und Überspannungsschutzgeräte habe?
Nein. Erdung ist die Grundlage. RCDs erkennen Stromungleichgewichte, indem sie Außen- und Neutralleiter vergleichen – sie benötigen eine Erdungsreferenz, um zu funktionieren. Überspannungsschutzgeräte leiten überschüssige Spannung zur Erde ab; ohne ein ordnungsgemäßes Erdungssystem haben sie keinen Ort, an den sie die Energie ableiten können. Alle drei arbeiten zusammen.
F: Verhindert ein Überspannungsschutzgerät einen Stromschlag?
Nein. Überspannungsschutzgeräte schützen Geräte vor Schäden durch Spannungsspitzen, nicht aber vor Personenschäden. Wenn jemand einen stromführenden Leiter berührt, reagiert der Überspannungsschutz nicht, da keine Spannungsspitze vorliegt, sondern nur normaler Strom, der einen unbeabsichtigten Weg durch eine Person nimmt. Das verhindern RCDs.
F: Benötige ich RCDs Typ B für alle Industrieanlagen?
Nicht alle, aber zunehmend üblich. Fehlerstrom-Schutzschalter Typ B sind Pflicht für Lasten, die DC-Fehlerströme verursachen können: EV-Ladegeräte, Solarwechselrichter, Frequenzumrichter und regenerative Bremssysteme. Für Standard-Widerstands- und induktive Lasten ist Typ A ausreichend. Beachten Sie IEC 60204-1 für Maschinenanforderungen.
F: Woher weiß ich, wann ich SPDs Typ 1 bzw. Typ 2 verwenden muss?
Der Installationsort bestimmt dies. Typ 1 wird am Hauptstromeingang installiert, wenn Sie einen äußeren Blitzschutz haben oder sich in einem Gebiet mit hoher Gefährdung befinden. Typ 2 wird in Verteilerkästen und Unterverteilern installiert – dies ist der gebräuchlichste SPD in der Industrie. Verwenden Sie beide in einem koordinierten Schutz für eine umfassende Abdeckung.
F: Können RCDs in großen Anlagen zu Fehlauslösungen führen?
Ja, wenn die Empfindlichkeit zu hoch ist. Große Installationen haben einen kumulativen Ableitstrom aus Kabelkapazität und Filterschaltungen. Für eine 400A-Industrietafel sollten Sie 300 mA RCDs für den Brandschutz anstelle von 30 mA spezifizieren. Verwenden Sie 30 mA nur für Endstromkreise mit direktem Personenkontaktrisiko. Zeitverzögerte RCDs vom Typ S verhindern Fehlauslösungen durch transiente Ableitströme.
F: Was ist der Unterschied zwischen Erdung und Potentialausgleich?
Erdung verbindet Ihr elektrisches System mit der Erde. Potentialausgleich verbindet alle nicht stromführenden Metallteile miteinander – Gehäuse, Kabelkanäle, Stahlkonstruktionen –, um gefährliche Potentialunterschiede zu beseitigen. Beides ist erforderlich. NEC Artikel 250 behandelt beides; IEC 60364-5-54 behandelt speziell den Potentialausgleich.
Fazit
Elektrische Sicherheit ist nicht ein einzelnes Gerät oder eine einzelne Code-Anforderung, sondern ein System, in dem Erdung, GFCI/RCD-Schutz und Überspannungsschutz als komplementäre Schichten zusammenwirken. Jede Schicht adressiert spezifische Fehlermodi, die die anderen nicht verhindern können.
Die Erdung bildet die Grundlage: einen Fehlerstrompfad, eine Spannungsreferenz und die wesentliche Infrastruktur, damit andere Schutzgeräte funktionieren können. RCDs retten Leben, indem sie Ableitströme in Millisekunden erkennen und Personen vor Stromschlaggefahren schützen, die die Erdung allein nicht verhindern kann. Überspannungsschutzgeräte schützen Geräteinvestitionen vor transienten Überspannungen, die ansonsten empfindliche Elektronik zerstören würden.
Bei der Spezifizierung des elektrischen Schutzes für Industrie- oder Gewerbeanlagen lautet die Frage nicht “welches?”, sondern “wie integriere ich alle drei?”. Planen Sie einen koordinierten Schutz: ordnungsgemäße Erdung gemäß NEC Artikel 250 oder IEC 60364, RCDs in Stromkreisen mit Stromschlagrisiko gemäß IEC 61008/61009 und mehrstufige SPD-Koordination gemäß IEC 61643-11.
