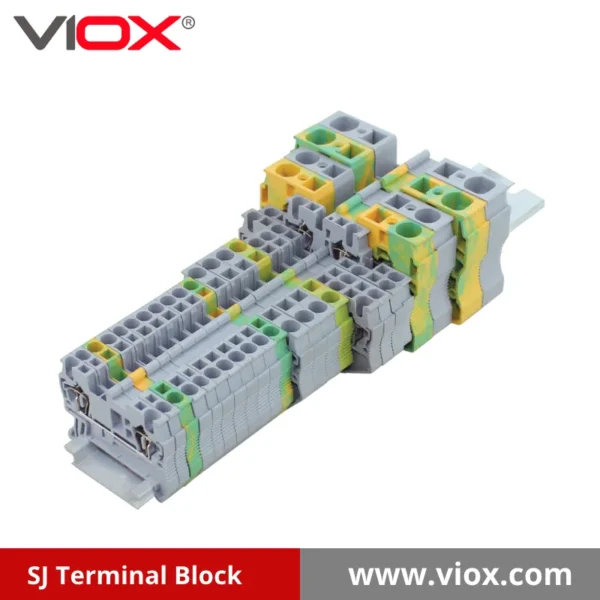

Svorkovnice VIOX SJ

Svorkovnice VIOX SJ je vybavena technologií klecové pružiny pro bezpečné připojení odolné proti vibracím v průmyslových systémech. Je dimenzována na napětí 500-800 V a 17,5-125 A a nabízí instalaci na lištu DIN bez použití nářadí. Ideální pro automatizační a napájecí panely. Spolehněte se na odolnost společnosti VIOX na viox.com.

Pošlete nám své požadavky, nabídku vám zašleme do 12 hodin.

Přehled klecových pružinových svorkovnic VIOX řady SJ

Klecové pružinové svorkovnice řady VIOX SJ představují naši vlajkovou loď mezi vysoce výkonnými řešeními elektrických připojení, která jsou navržena tak, aby splňovala náročné požadavky moderních průmyslových aplikací. Tyto svorkovnice, precizně navržené a vyrobené podle přísných norem, v sobě spojují spolehlivost, snadnou instalaci a výjimečnou odolnost v kompaktním provedení, které optimalizuje prostor na panelu při zachování vynikajícího elektrického výkonu.

Pokročilé funkce a výhody terminálových bloků VIOX SJ

Klecové pružinové svorkovnice řady SJ splňují přísné mezinárodní normy včetně IEC60947-7-1, IEC60947-7-2, GB14048-7 a GB14048-8, což zajišťuje globální kompatibilitu a spolehlivost. Tyto bloky jsou konstruovány pro provoz v průmyslovém prostředí s frekvencí až 60 Hz a jmenovitým napětím až 800 V, takže jsou ideální pro širokou škálu aplikací.

Každá svorkovnice VIOX SJ je vybavena robustním pružinovým připojovacím mechanismem s klecí, který poskytuje několik výrazných výhod oproti tradičním šroubovým svorkovnicím:

Připojení odolná proti vibracím: Pružinová konstrukce udržuje stálý kontaktní tlak bez ohledu na tepelné cykly nebo vibrace, což prakticky eliminuje riziko selhání spojení, které je běžné u šroubových svorek.
Instalace drátů bez použití nářadí: Inovativní konstrukce push-in umožňuje rychlou instalaci bez použití nářadí u ohebných vodičů s koncovkami, což výrazně zkracuje dobu montáže.
Bezúdržbový provoz: Na rozdíl od šroubových spojů, které se mohou časem uvolnit, zajišťuje konstantní tlak pružiny spolehlivý dlouhodobý provoz bez nutnosti pravidelného dotahování.
Kompaktní design: Prostorově úsporná konfigurace umožňuje instalaci s vysokou hustotou a standardizovanými možnostmi montáže na lištu DIN.
Připojení více vodičů: Je navržen tak, aby umožňoval připojení více vodičů v jednom připojovacím bodě, což zvyšuje flexibilitu zapojení.

Technické specifikace a výkonnostní parametry

Svorkovnice VIOX řady SJ mají rozsah průřezů vodičů 1,5-35 mm², což umožňuje použít širokou škálu vodičů o různém průřezu pro splnění různých aplikačních požadavků. Díky jmenovitému proudu od 17,5 A do 125 A v závislosti na modelu poskytují tyto svorkovnice výjimečný výkon v průmyslových, komerčních a infrastrukturních projektech.

Modulární konstrukce umožňuje snadnou integraci dalších komponent, jako jsou koncové desky, dělící desky a možnosti značení. Každý blok je barevně označen pro snadnou identifikaci funkce obvodu, přičemž standardní možnosti zahrnují šedou, modrou, žlutou/zelenou, oranžovou a červenou barvu, které splňují mezinárodní normy pro elektroinstalaci.

Aplikace a průmyslová řešení

Svorkovnice VIOX SJ vynikají v aplikacích vyžadujících spolehlivé připojení v náročném prostředí:

Automatizace a řídicí systémy pro továrny
Rozvodné panely napájení
Zařízení HVAC a systémy řízení budov
Dopravní infrastruktura (železniční, letecká, námořní)
Zařízení na výrobu energie z obnovitelných zdrojů (solární, větrná)
Telekomunikační infrastruktura
Řídicí panely pro zpracovatelský průmysl
Strojírenství a zařízení OEM

Kompletní modelová řada SJ

Model	Jmenovité napětí (V)	Jmenovitý proud (A)	Jmenovitý průřez (mm²)	Rozsah tuhých vodičů (mm²)	Rozsah ohebných vodičů (mm²)	Délka odizolování (mm)	Tloušťka (mm)	Montážní lišta	Model koncové desky	Příslušenství zásuvných můstků (příklady)	Označovací proužky (příklady)
SJ-1.5	500V	17.5A	1.5	0.14-1.5	0.14-1.5	10	4.2	TH35-7.5, TH35-15	SJ-1.5G	UFBS 2-4, UFBS 3-4, UFBS 4-4, UFBS 5-4, UFBS 10-4	ZB4 (prázdné/tištěné)
SJ-2.5	800V	24A	2.5	0.2-4	0.2-2.5	10	5.2	TH35-7.5, TH35-15	SJ-2.5G	UFBS 2-5, UFBS 3-5, UFBS 4-5, UFBS 5-5, UFBS 10-5	ZB5 (prázdné/tištěné)
SJ-4	800V	32A	4	0.2-6	0.2-4	10	6.2	TH35-7.5, TH35-15	SJ-4G	UFBS 2-6, UFBS 3-6, UFBS 4-6, UFBS 5-6, UFBS 10-6	ZB6 (prázdné/tištěné)
SJ-6	800V	41A	6	0.5-10	0.5-6	12	8.2	TH35-7.5, TH35-15	SJ-6G	UFBS 2-8, UFBS 3-8, UFBS 4-8, UFBS 5-8, UFBS 10-8	ZB8 (prázdné/tištěné)
SJ-10	800V	57A	10	1.5-16	1.5-10	16	10.2	TH35-7.5, TH35-15	SJ-10G	UFBS 2-10, UFBS 3-10 (příklad), UFBS 4-10 (příklad), UFBS 5-10 (příklad), UFBS 10-10 (příklad).	ZB10 (prázdné/tištěné)
SJ-16	800V	90A	16	2.5-25	2.5-16	18	12.2	TH35-7.5, TH35-15	SJ-16G	(Specifické silnoproudé můstky naleznete v katalogu)	ZB10 (prázdný/tištěný) nebo větší
SJ-2.5/1×2	800V	24A	2.5	0.2-4	0.2-2.5	10	5.2	TH35-7.5, TH35-15	SJ-1x2G (příklad)	UFBS 2-5, UFBS 3-5, UFBS 4-5, UFBS 5-5, UFBS 10-5	ZB5 (prázdné/tištěné)
SJ-2.5/2×2	800V	24A	2.5	0.2-4	0.2-2.5	10	5.2	TH35-7.5, TH35-15	SJ-2x2G / SJ-2.5/2x2G	UFBS 2-5, UFBS 3-5, UFBS 4-5, UFBS 5-5, UFBS 10-5	ZB5 (prázdné/tištěné)
SJ-2.5JD			2.5	0.2-4	0.2-2.5	10	5.2	TH35-7.5, TH35-15	SJ-2.5G	UFBS 2-5, UFBS 3-5, UFBS 4-5, UFBS 5-5, UFBS 10-5	ZB5 (prázdné/tištěné)
SJ-4JD			4	0.2-6	0.2-4	10	6.2	TH35-7.5, TH35-15	SJ-4G	(Viz UFBS 2-6 atd.)	ZB6 (prázdné/tištěné)
SJ-6JD			6	0.5-10	0.5-6	12	8.2	TH35-7.5, TH35-15	SJ-6G	(Viz UFBS 2-8 atd.)	ZB8 (prázdné/tištěné)
SJ-10JD			10	0,5-16 (překlep v dokumentu jako 0,5-10 pro tuhé, s použitím údajů SJ-10)	0,5-10 (překlep v dokumentu jako 0,5-10 pro flex, s použitím údajů SJ-10)	16 (na základě údajů SJ-10)	10.2	TH35-7.5, TH35-15	SJ-10G	(Viz UFBS 2-10 atd.)	ZB10 (prázdné/tištěné)
SJ-16JD			16	2.5-25	2.5-16	18 (překlep v dokumentu jako 12, s použitím údajů SJ-16)	12.2	TH35-7.5, TH35-15	SJ-16G	(Viz silnoproudé můstky)	ZB10 (prázdný/tištěný) nebo větší

Příslušenství a součásti systému

Společnost VIOX nabízí rozsáhlý sortiment příslušenství, které doplňuje svorkovnice řady SJ:

Jumpers (řada UFBS): K dispozici v různých konfiguracích pólů (2-5, 3-5, 4-5, 5-5, 10-5, 10-4) pro rychlé a spolehlivé přemostění obvodů.
Koncové kryty: Speciálně navržené koncové desky pro zajištění izolace a ochrany skupin svorek
Označovací systémy: Kompatibilní se standardními průmyslovými značkovacími nástroji a štítky pro jasnou identifikaci obvodů.
Montážní příslušenství: Montážní komponenty na lištu DIN pro bezpečnou instalaci

Zajištění kvality a certifikace

Jako přední výrobce nízkonapěťových elektrických komponentů dodržuje společnost VIOX Electric přísné standardy kontroly kvality v celém výrobním procesu. Všechny svorkovnice řady SJ procházejí rozsáhlým testováním, aby byla zajištěna shoda s mezinárodními bezpečnostními normami a požadavky na výkon. Náš závazek ke kvalitě se odráží v rozsáhlé záruce a specializované technické podpoře.

Proč si vybrat svorkovnice VIOX SJ?

Při výběru svorkovnic pro kritická elektrická připojení nabízí řada VIOX SJ bezkonkurenční spolehlivost, efektivitu instalace a dlouhodobý výkon. Naše technologie klecových pružin odstraňuje problémy s údržbou spojené s tradičními šroubovými svorkami a zároveň poskytuje vynikající odolnost proti vibracím a stabilitu připojení.

Díky celosvětové certifikaci a kompatibilitě s hlavními řídicími systémy představují svorkovnice VIOX SJ optimální volbu pro náročné průmyslové aplikace, kde selhání spojení nepřipadá v úvahu.

Kontaktujte náš technický prodejní tým a poraďte se s ním, jak mohou svorkovnice VIOX SJ zvýšit spolehlivost a účinnost vašich elektrických systémů.
