Pochopení kategorií CAT: Zásadní znalosti pro elektrickou bezpečnost

V elektrotechnickém průmyslu je bezpečnost prvořadá. Ať už specifikujete testovací přístroje, navrhujete elektrické systémy nebo spravujete průmyslová zařízení, porozumění CAT kategoriím (Kategoriím) je zásadní pro ochranu personálu a zařízení před elektrickými riziky. Tyto bezpečnostní klasifikace, definované Mezinárodní elektrotechnickou komisí (IEC), určují, v jakých prostředích může elektrické testovací a měřicí zařízení bezpečně pracovat.

Ve společnosti VIOX Electric vyrábíme elektrická zařízení navržená tak, aby splňovala přísné bezpečnostní normy, včetně správných specifikací CAT kategorií. Tato komplexní příručka vysvětluje, co CAT kategorie znamenají, proč na nich záleží a jak vybrat vhodnou kategorii pro vaše aplikace.

Co jsou CAT kategorie?

CAT kategoriím jsou kategorie přepětí stanovené podle IEC 61010-1, mezinárodní bezpečnostní normy pro elektrická zařízení používaná v měřicích, řídicích a laboratorních aplikacích. Termín “CAT” znamená “Kategorie” a tyto kategorie klasifikují elektrické testovací zařízení na základě jeho schopnosti odolat přechodným přepětím– náhlým napěťovým špičkám, které se vyskytují v elektrických systémech.

Účel CAT kategorií

CAT kategorie plní několik kritických funkcí:

• Chrání uživatele před úrazem elektrickým proudem a incidenty s elektrickým obloukem
• Zabraňuje selhání zařízení způsobenému napěťovými přechody
• Standardizuje bezpečnostní požadavky v celém elektrotechnickém průmyslu
• Navádí správný výběr zařízení pro specifická elektrická prostředí
• Zajišťuje shodu s předpisy o bezpečnosti práce (NFPA 70E, OSHA)

Je nezbytné pochopit, že CAT kategorie jsou ne jednoduše rozsahy měření napětí. Multimetr může měřit až 1000 V, ale jeho CAT kategorie určuje, kolik přechodné energie dokáže bezpečně odolat bez katastrofického selhání.

Věda za přechodnými přepětími

Elektrické systémy zažívají přechodným přepětím– krátké, ale silné napěťové špičky, které mohou dosáhnout několika tisíc voltů. Tyto přechodné jevy pocházejí z:

• Úderů blesku navázaných na elektrické vedení
• Spínání velkých průmyslových zátěží (motory, transformátory)
• Zkratových událostí
• Spínacích operací kondenzátorů
• Kolísání elektrické sítě

I když tyto špičky trvají pouze mikrosekundy (typicky 50 µsec), nesou dostatek energie na to, aby způsobily oblouk, explozi nebo katastrofické selhání zařízení. Čím blíže jste ke zdroji energie, tím vyšší je dostupný poruchový proud a tím silnější jsou přechodné jevy.

Vysvětlení čtyř kategorií CAT

Norma IEC 61010-1 definuje čtyři kategorie měření, z nichž každá odpovídá různým místům v rámci systému distribuce elektrické energie:

CAT I: Chráněné elektronické obvody

CAT I se vztahuje na měření na obvodech které nejsou přímo připojeny k síťovému napájení nebo speciálně chráněné sekundární obvody.

Typické aplikace:

• Elektronické obvody napájené regulovanými zdroji stejnosměrného proudu
• Zařízení napájená bateriemi
• Měření úrovně signálu
• Telekomunikační zařízení
• Chráněné nízkonapěťové senzorové obvody
• Laboratorní stolní zařízení

Úroveň ochrany proti přechodným jevům: Až 800 V (při pracovním napětí 150 V)

Klíčová charakteristika: Minimální riziko vysokoenergetických přechodných jevů v důsledku izolace od síťového napájení.

CAT II: Jednofázové zásuvkové obvody

CAT II zahrnuje měření na obvodech připojených ke standardním elektrickým zásuvkám a zásuvným zátěžím.

Typické aplikace:

• Domácí spotřebiče (pračky, chladničky)
• Přenosné elektrické nářadí
• Stolní počítače a kancelářské vybavení
• Rezidenční elektroinstalace a testování zásuvek
• Elektrická zařízení v místě použití

Úroveň ochrany proti přechodným jevům: Až 4 000 V (při pracovním napětí 600 V)

Klíčová charakteristika: Vhodné pro koncová zařízení a přenosná zařízení zapojená do standardních zásuvek.

CAT III: Obvody pevné instalace budovy

CAT III se vztahuje na měření na trvale instalované systémy elektrické distribuce uvnitř budov.

Typické aplikace:

• Rozvodné panely a jističe
• Třífázové distribuční systémy
• Přípojnice a napáječe
• Komerční osvětlovací systémy
• Pevné motory a zařízení HVAC
• Rozvaděče a polyfázové motory
• Fotovoltaické (solární) instalace

Úroveň ochrany proti přechodným jevům: Až 6 000 V (při pracovním napětí 600 V), 8 000 V (při 1000 V)

Klíčová charakteristika: Prostředí s vyšší energií a silnějšími přechodovými jevy v důsledku blízkosti distribučního zařízení.

CAT IV: Služba veřejné sítě a primární napájení

CAT IV představuje nejvyšší úroveň ochrany pro měření na zdroji napájení nebo v jeho blízkosti.

Typické aplikace:

• Elektroměry veřejné sítě
• Primární nadproudové ochranné prvky
• Vybavení servisního vchodu
• Venkovní elektrické vedení (nadzemní nebo podzemní)
• Podzemní šachty veřejné sítě
• Přípojka od sloupu k budově
• Hlavní odpojovače sítě

Úroveň ochrany proti přechodným jevům: Až 12 000 V (při pracovním napětí 1000 V)

Klíčová charakteristika: Maximální ochrana proti nejzávažnějším přechodovým přepětím, která se vyskytují na úrovni veřejné sítě.

Srovnávací tabulka kategorií CAT

kategorie použití	Umístění v systému	Úroveň přechodového jevu (600 V)	Úroveň přechodového jevu (1000 V)	Úroveň energie	Typické aplikace
CAT I	Chráněné obvody	800V	NEUPLATŇUJE SE	Nejnižší	Elektronika, baterie, signály
CAT II	Úroveň zásuvky	4 000 V	2 500 V	Nízká	Spotřebiče, přenosné nástroje
CAT III	Úroveň distribuce	6 000 V	8 000 V	Vysoká	Panely, pevné zařízení, solární
CAT IV	Služba veřejné sítě	8 000 V	12 000 V	Nejvyšší	Měřiče, vstupní přípojka, veřejná síť

Pochopení napěťových hodnot s kategoriemi CAT

Kompletní hodnocení CAT zahrnuje kategorii i úroveň napětí, například “CAT III 600V” nebo “CAT IV 1000V”. Tato duální specifikace je zásadní pro správný výběr zařízení.

Důležitá zásada: Kategorie má přednost před napětím

Vyšší kategorie při nižším napětí poskytuje větší ochranu než nižší kategorie při vyšším napětí.

Příklad:

• CAT IV 600V > CAT III 1000V > CAT II 1000V

I když má CAT II 1000V vyšší jmenovité pracovní napětí než CAT IV 600V, přístroj CAT IV poskytuje lepší ochranu proti přechodovým jevům díky robustnější vnitřní konstrukci, větším povrchovým a vzduchovým vzdálenostem a vyšší schopnosti odolávat energii.

Normy pro impulzní výdržné napětí (Uimp)

Pracovní napětí	CAT I	CAT II	CAT III	CAT IV
50 V	500V	500V	800V	1 500 V
150V	800V	2 500 V	4 000 V	6 000 V
300 V	1 500 V	4 000 V	6 000 V	8 000 V
600V	2 500 V	4 000 V	6 000 V	8 000 V
1000V	4 000 V	6 000 V	8 000 V	12 000 V

Proč jsou hodnocení CAT kritická pro bezpečnost

Důsledky používání nesprávných hodnocení CAT

Forenzní vyšetřování elektrických nehod odhalila, že používání testovacího zařízení bez správného hodnocení CAT – nebo s hodnocením nedostatečným pro daný úkol – může vést k:

1. Výbuchy elektrického oblouku: Když přechodové jevy překročí schopnosti zařízení, vnitřní komponenty mohou selhat a vytvořit plazmový oblouk, který se šíří do testovacích vodičů
2. Úraz elektrickým proudem: Porucha izolace vystavuje uživatele nebezpečnému napětí
3. Zničení zařízení: Vnitřní obvody jsou okamžitě zničeny
4. Nebezpečí požáru: Selhané zařízení může zapálit okolní materiály
5. Závažná zranění nebo úmrtí: Popáleniny, zástava srdce nebo výbušné trauma obsluhy

Podle amerického Úřadu pro statistiku práce jsou stovky elektrikářů ročně zraněny nebo zabity v důsledku obloukového výboje a úrazu elektrickým proudem. Mnoha z těchto nehod lze předejít správným výběrem zařízení.

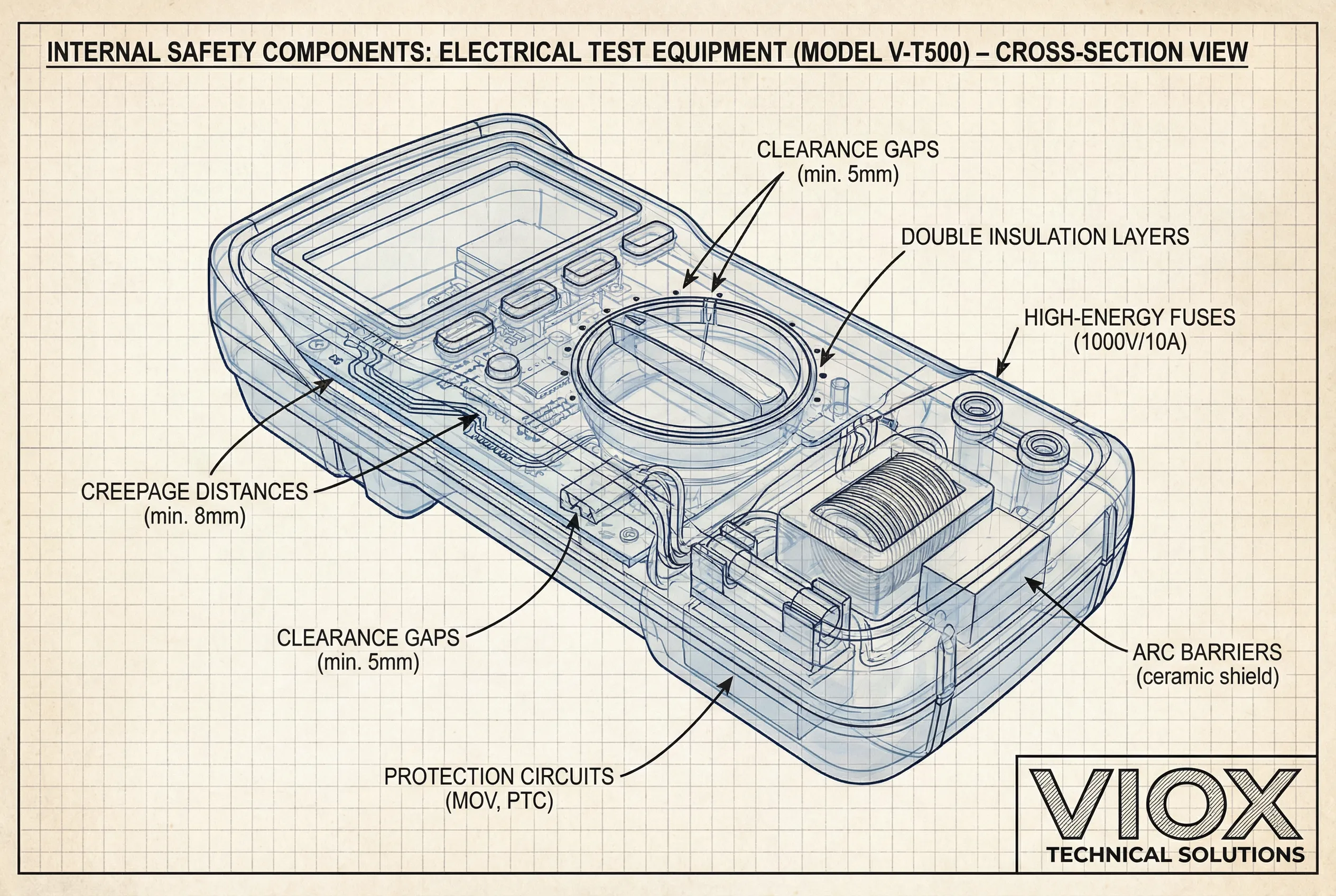

Konstrukční prvky, které umožňují CAT hodnocení

Testovací zařízení certifikované pro vyšší CAT hodnocení zahrnuje vylepšené bezpečnostní prvky:

• Zvýšené povrchové a vzduchové vzdálenosti: Větší fyzické oddělení vodivých částí
• Konstrukce s dvojitou izolací: Více vrstev izolace pro prevenci úrazu elektrickým proudem
• Vysokoenergetické pojistky: Speciálně navržené pojistky dimenzované pro bezpečné přerušení vysokých poruchových proudů
• Robustní vnitřní komponenty: Materiály a konstrukce schopné odolat přechodné energii
• Obloukové bariéry: Fyzické bariéry, které zadržují vnitřní oblouk
• Obvody omezující napětí: Ochranné systémy, které odvádějí přebytečnou energii

Jak vybrat správné CAT hodnocení

Krok 1: Identifikujte své pracovní prostředí

Určete, kde budou prováděna měření:

• Práce na elektronickém stole → CAT I
• Domácí zásuvky a spotřebiče → CAT II
• Komerční rozvodné panely → CAT III
• Zařízení pro veřejné služby → CAT IV

Krok 2: Vyberte příslušnou kategorii

Vždy vybírejte zařízení dimenzované pro nejvyšší kategorii, se kterou se můžete setkat. Můžete bezpečně používat zařízení s vyšším hodnocením v prostředích s nižší kategorií, ale nikdy naopak.

Krok 3: Ověřte jmenovité napětí

Ujistěte se, že jmenovité napětí odpovídá nebo překračuje maximální napětí ve vaší aplikaci:

• Rezidenční/lehké komerční (120-240V) → jmenovité napětí 300V nebo 600V
• Průmyslové (277-480V) → jmenovité napětí 600V
• Vysokonapěťové průmyslové (až 1000V) → jmenovité napětí 1000V

Krok 4: Zkontrolujte testovací kabely a příslušenství

Kritické: Testovací kabely, sondy a příslušenství musí mít stejné nebo vyšší CAT hodnocení jako přístroj. Měřič s vysokým hodnocením a kabely s nízkým hodnocením vytváří nebezpečný nesoulad.

Průvodce výběrem podle aplikace

Typ Aplikace	Doporučené CAT hodnocení	Napětí
Oprava/vývoj elektroniky	CAT I	300 V
Servis rezidenčního HVAC	CAT II	600V
Komerční údržba elektroinstalace	CAT III	600V
Správa průmyslových zařízení	CAT III	1000V
Instalace/testování solárních FV systémů	CAT III	1500V
Odečet elektroměrů	CAT IV	600V
Práce na servisním vstupu	CAT IV	1000V

Reálné aplikace podle odvětví

Průmyslová výroba

Výrobní závody vyžadují zařízení CAT III pro:

• Testování řídicího centra motorů
• Odstraňování problémů s rozvodnými panely
• Údržba výrobního zařízení
• Monitorování třífázového napájení

Komerční výstavba

Elektrikáři potřebují zařízení CAT III/IV pro:

• Ověření nové instalace
• Uvedení do provozu servisního vstupu
• Testování zátěžového centra
• Ověření shody s kódem

Obnovitelná energie

Instalatéři solárních systémů musí používat zařízení CAT III 1500V pro:

• Testování fotovoltaických polí (IEC 61730-1 klasifikuje FV moduly jako CAT III)
• Uvedení střídače do provozu
• Měření napětí na stringu
• Ověření výkonu systému

Inženýrské sítě a distribuce energie

Pracovníci inženýrských sítí vyžadují vybavení CAT IV pro:

• Instalaci a odečet měřidel
• Testování primárního ochranného zařízení
• Údržbu transformátorů
• Ověření servisního přívodu

Soulad a normy

Klíčové normy a předpisy

• IEC 61010-1: Mezinárodní bezpečnostní norma pro měřicí zařízení
• UL 61010B-1: Severoamerická verze normy IEC 61010-1
• CSA 22.2-1010.1: Kanadská bezpečnostní norma
• NFPA 70E: Norma pro elektrickou bezpečnost na pracovišti
• OSHA 1910 Podčást S: Předpisy pro elektrickou bezpečnost
• IEC 60664: Koordinace izolace pro nízkonapěťové systémy

Certifikace třetí stranou

Renomované vybavení by mělo být certifikováno nezávislými zkušebními laboratořemi:

• UL (Underwriters Laboratories)
• TÜV (Technischer Überwachungsverein)
• CSA (Kanadská asociace pro normalizaci)
• Označení CE (European Conformity)

Varování: Zařízení bez řádné certifikace nebo s nejednoznačným označením, jako je “CAT rated” (bez konkrétní kategorie a napětí), by nemělo být považováno za bezpečné pro aplikace kritické z hlediska bezpečnosti.

Závazek společnosti VIOX Electric k bezpečnosti

Ve společnosti VIOX Electric navrhujeme a vyrábíme elektrické zařízení s bezpečností jako naší hlavní prioritou. Naše produkty procházejí přísným testováním, aby splňovaly a překračovaly požadavky normy IEC 61010-1, čímž zajišťujeme, že každý přístroj poskytuje úroveň ochrany uvedenou jeho kategorií CAT.

Náš proces zajišťování kvality

1. Validace návrhu: CAD modelování a simulace ověřují povrchové cesty a vzdušné vzdálenosti
2. Testování prototypů: Fyzické prototypy procházejí testováním odolnosti proti impulznímu napětí
3. Certifikace třetí strany: Nezávislé laboratoře ověřují shodu
4. Kontrola kvality výroby: Každá jednotka je testována před odesláním
5. Neustálé zlepšování: Zpětná vazba z terénu vede k neustálému zdokonalování návrhu

Často Kladené Otázky

Otázka 1: Mohu použít měřič CAT II pro aplikace CAT III?

Žádný. Používání zařízení s nižší kategorií, než je vaše pracovní prostředí, je extrémně nebezpečné. Zařízení nemusí odolat přechodným napětím, což může způsobit výbuch elektrického oblouku nebo úraz elektrickým proudem. Vždy se řiďte požadovanou kategorií nebo ji překračujte.

Otázka 2: Proč stojí můj měřič CAT III 600V více než měřič CAT II 1000V?

Zařízení CAT III vyžaduje robustnější vnitřní konstrukci, větší povrchové a vzduchové vzdálenosti, vysokoenergetické pojistky a vylepšené izolační systémy. Tyto konstrukční prvky zvyšují výrobní náklady, ale poskytují lepší ochranu proti vysokoenergetickým přechodovým jevům, i když může být pracovní napětí nižší.

Otázka 3: Musím sladit kategorie CAT pro veškeré příslušenství?

Ano. Měřicí kabely, sondy, svorky a veškeré příslušenství musí mít kategorie CAT stejné nebo vyšší, než je kategorie vašeho přístroje. Měřič CAT IV s kabely CAT II vytváří nebezpečný nesoulad.

Otázka 4: Jaký je rozdíl mezi pracovním napětím a přechodným napětím?

Pracovní napětí je maximální trvalé napětí, které může zařízení měřit. Přechodné napětí je krátkodobý špičkový nárůst napětí, který zařízení vydrží bez poškození nebo vzniku nebezpečí úrazu elektrickým proudem. Kategorie CAT se primárně zabývají ochranou proti přechodnému napětí, nikoli rozsahem měření.

Otázka 5: Lze zařízení CAT IV použít pro aplikace CAT I, II nebo III?

Ano. V prostředí s nižší kategorií můžete vždy použít zařízení s vyšší kategorií. Použití zařízení CAT IV pro práci CAT II poskytuje dodatečnou bezpečnostní rezervu, i když to může být dražší, než je nutné.

Otázka 6: Jak často by se mělo zařízení s kategorií CAT testovat nebo recertifikovat?

Dodržujte doporučení výrobce a bezpečnostní protokoly na pracovišti (obvykle roční kontrola). Před každým použitím vizuálně zkontrolujte zařízení, zda není poškozená izolace, měřicí kabely nebo hroty sond. Jakékoli poškozené zařízení by mělo být okamžitě vyřazeno z provozu, protože poškození může ohrozit ochranu kategorie CAT.

Závěr: Upřednostňování bezpečnosti prostřednictvím správného výběru kategorie CAT

Pochopení kategorií CAT není pouze technická specifikace – je to kritický bezpečnostní požadavek, který může zabránit vážnému zranění nebo smrti. Výběrem testovacího a měřicího zařízení s příslušnými kategoriemi CAT pro vaše pracovní prostředí chráníte sebe, svůj tým a své zařízení před neviditelnými riziky přechodných přepětí.

Klíčové poznatky:

• Kategorie CAT indikují ochranu proti přechodnému přepětí, nejen rozsah měření
• Vyšší čísla kategorií poskytují větší ochranu proti silnějším přechodným jevům
• Vždy slaďte kategorii zařízení s vaším pracovním prostředím (nebo vyšší)
• Jmenovité napětí a kategorie spolupracují – obojí musí být vhodné
• Měřicí kabely a příslušenství musí odpovídat kategorii CAT přístroje
• Používejte pouze certifikované zařízení od renomovaných výrobců
• Nikdy nedělejte kompromisy v oblasti bezpečnosti, abyste ušetřili náklady
