সরাসরি উত্তর: ফিউজ এবং সার্কিট ব্রেকারের মধ্যে পার্থক্য কী?
ফিউজ এবং সার্কিট ব্রেকারের মধ্যে প্রধান পার্থক্য হলো, একটি ফিউজ সার্কিটকে সুরক্ষিত করার পর গলে যায় এবং এটি পরিবর্তন করতে হয়, অন্যদিকে একটি সার্কিট ব্রেকার যান্ত্রিক সুইচ ট্রিপ করে এবং ত্রুটি দূর করার পর সাধারণত এটিকে পুনরায় চালু (রিসেট) করা যায়।.
উভয় ডিভাইস বৈদ্যুতিক সার্কিটকে ওভারকারেন্ট থেকে রক্ষা করে, তবে তারা ঠিক একইভাবে ব্যবহৃত হয় না। ফিউজ সাধারণত সহজ, কমপ্যাক্ট এবং কারেন্ট-লিমিটিং সুরক্ষার জন্য নির্বাচন করা হয়। সার্কিট ব্রেকার সাধারণত তখন নির্বাচন করা হয় যখন রিসেটযোগ্য সুরক্ষা, দৃশ্যমান সুইচিং এবং সহজ রক্ষণাবেক্ষণ গুরুত্বপূর্ণ।.
বেশিরভাগ বাড়ি এবং আধুনিক ডিস্ট্রিবিউশন বোর্ডের জন্য সার্কিট ব্রেকারই ব্যবহারিক পছন্দ। কিছু সরঞ্জাম, সেমিকন্ডাক্টর, মোটর, ডিসি এবং শিল্প সুরক্ষার ক্ষেত্রে ফিউজ এখনও প্রকৌশলগতভাবে ভালো পছন্দ হতে পারে।.
ফিউজ বনাম সার্কিট ব্রেকার তুলনামূলক টেবিল
| পার্থক্য | ফিউজ | সার্কিট ব্রেকার |
|---|---|---|
| কার্যপদ্ধতি | একটি ক্যালিব্রেটেড ধাতব উপাদান গলিয়ে ফেলে | একটি যান্ত্রিক সুইচিং মেকানিজম ট্রিপ করে |
| অপারেশনের পর কি পুনরায় ব্যবহারযোগ্য? | না, এটি অবশ্যই প্রতিস্থাপন করতে হবে | সাধারণত হ্যাঁ, এটি রিসেট করা যায় |
| প্রধান সুরক্ষা ভূমিকা | ফিউজের ধরনের উপর নির্ভর করে ওভারকারেন্ট এবং শর্ট-সার্কিট সুরক্ষা | ব্রেকারের ধরনের উপর নির্ভর করে ওভারলোড এবং শর্ট-সার্কিট সুরক্ষা |
| রেসপন্স আচরণ | কারেন্ট-লিমিটিং ফিউজের ক্ষেত্রে এটি খুব দ্রুত হতে পারে | থার্মাল, ম্যাগনেটিক বা ইলেকট্রনিক ট্রিপ ডিজাইনের উপর নির্ভর করে |
| বর্তমান সীমাবদ্ধতা | সঠিক ফিউজ ক্লাস ব্যবহার করা হলে প্রায়শই শক্তিশালী হয় | ব্রেকার ডিজাইন এবং রেটিং উপর নির্ভর করে |
| সুবিধা | কম, কারণ প্রতিস্থাপনের প্রয়োজন হয় | বেশি, কারণ সাধারণত রিসেট করা সম্ভব |
| সাধারণ অ্যাপ্লিকেশন | ইকুইপমেন্ট প্রোটেকশন, ইলেকট্রনিক্স, ড্রাইভস, মোটর সার্কিট, ডিসি সার্কিট, ব্যাকআপ প্রোটেকশন | বাসা-বাড়ি, ডিস্ট্রিবিউশন বোর্ড, ব্রাঞ্চ সার্কিট, ফিডার, ইন্ডাস্ট্রিয়াল প্যানেল |
| Main risk | ভুল ফিউজ রেটিং বা ফিউজ ক্লাস প্রতিস্থাপন | ভুল ব্রেকার টাইপ, কার্ভ, রেটিং বা প্যানেল সামঞ্জস্যহীনতা |
যদি প্রশ্নটি বিশেষভাবে রেসপন্স টাইম, ক্লিয়ারিং টাইম এবং I²t লেট-থ্রু এনার্জি সম্পর্কে হয়, তবে VIOX-এর ডেডিকেটেড ফিউজ বনাম এমসিবি (MCB) রেসপন্স টাইম গাইড দেখুন. । এই পৃষ্ঠাটি ফিউজ এবং সার্কিট ব্রেকারের মধ্যে বৃহত্তর পার্থক্যের উপর আলোকপাত করে।.

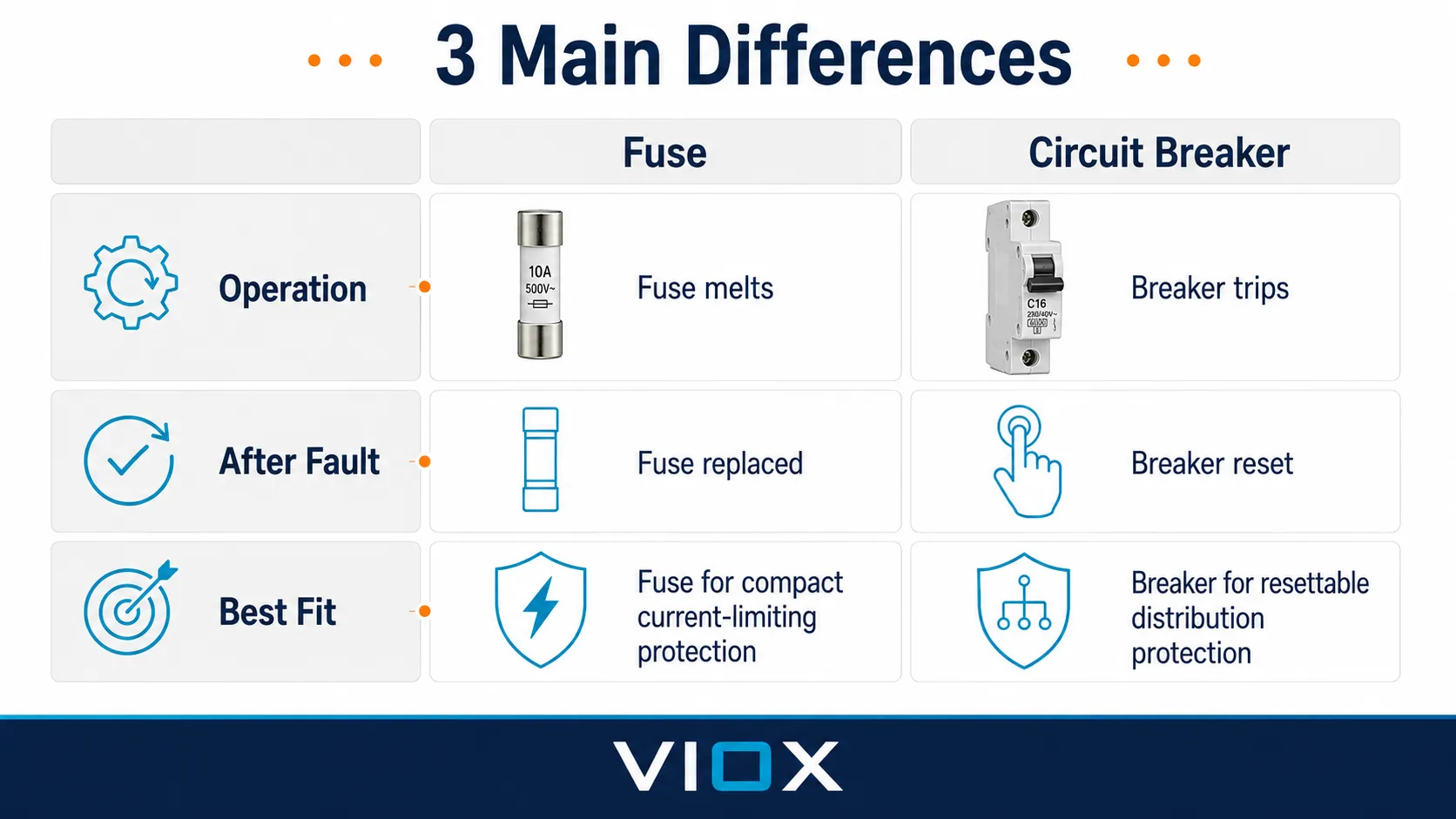

ফিউজ এবং সার্কিট ব্রেকারের মধ্যে তিনটি প্রধান পার্থক্য
দ্রুত শ্রেণীকক্ষ, প্রশিক্ষণ বা ক্রেতা-পর্যায়ের উত্তরের জন্য, তিনটি প্রধান পার্থক্য হলো:
- একটি ফিউজ গলে যায় এবং অবশ্যই প্রতিস্থাপন করতে হয়; একটি সার্কিট ব্রেকার ট্রিপ করে এবং সাধারণত এটিকে রিসেট করা যায়।.
- প্রথাগত পাওয়ার ফিউজে কোনো রিসেট মেকানিজম থাকে না; একটি সার্কিট ব্রেকার কন্টাক্ট, ল্যাচ, ট্রিপ মেকানিজম এবং আর্ক-নির্বাপক ব্যবস্থা ব্যবহার করে।.
- কিছু অ্যাপ্লিকেশনে ফিউজ শক্তিশালী কারেন্ট সীমাবদ্ধতা প্রদান করতে পারে; তবে বিল্ডিং এবং প্যানেল ডিস্ট্রিবিউশনের জন্য সাধারণত সার্কিট ব্রেকার বেশি সুবিধাজনক।.
ফিউজ এবং সার্কিট ব্রেকারের মধ্যে পার্থক্য করার এটিই সবচেয়ে সহজ উপায়। তবে ইঞ্জিনিয়ারিং নির্বাচনের ক্ষেত্রে, আপনাকে ভোল্টেজ রেটিং, কারেন্ট রেটিং, ব্রেকিং ক্যাপাসিটি, টাইম-কারেন্ট কার্ভ, কোঅর্ডিনেশন এবং লোডের ধরনও তুলনা করতে হবে।.
ফিউজ কী?
ক ফিউজ এটি একটি ওভারকারেন্ট প্রোটেকশন ডিভাইস যা একটি ক্যালিব্রেটেড অভ্যন্তরীণ উপাদান গলিয়ে সার্কিট বিচ্ছিন্ন করে। যখন খুব বেশি কারেন্ট দীর্ঘ সময় ধরে প্রবাহিত হয়, তখন ফিউজের উপাদানটি উত্তপ্ত হয়ে গলে যায় এবং সার্কিটটি বিচ্ছিন্ন করে দেয়।.
একটি ফিউজ কাজ করার পর, সেটিকে সঠিক ধরন এবং রেটিংয়ের নতুন ফিউজ দিয়ে প্রতিস্থাপন করতে হয়। এই প্রতিস্থাপনের প্রয়োজনীয়তা সব অ্যাপ্লিকেশনের ক্ষেত্রে দুর্বলতা নয়। কিছু সিস্টেমে, একটি নন-রিসেটেবল প্রোটেক্টিভ ডিভাইস কার্যকর কারণ এটি সার্কিট পুনরায় চালু করার আগে পরিদর্শনের বাধ্যবাধকতা তৈরি করে।.
ফিউজ বিভিন্ন আকারে ব্যবহৃত হয়, যার মধ্যে রয়েছে:
- cartridge fuses
- HRC ফিউজ
- সেমিকন্ডাক্টর ফিউজ
- ডিসি ফিউজ
- অটোমোটিভ ফিউজ
- মোটর সার্কিট ফিউজ
- কন্ট্রোল-সার্কিট ফিউজ
উচ্চ ফল্ট-এনার্জি অ্যাপ্লিকেশনের জন্য, VIOX-এর নির্দেশিকা দেখুন হাই রাপচারিং ক্যাপাসিটি ফিউজ গাইড দেখুন.
সার্কিট ব্রেকার কী?
সার্কিট ব্রেকার হলো একটি সুরক্ষামূলক সুইচিং ডিভাইস যা ওভারলোড, শর্ট সার্কিট বা অন্য কোনো নির্দিষ্ট ত্রুটি শনাক্ত করলে এর কন্টাক্টগুলো খুলে দেয়। ফিউজের বিপরীতে, বেশিরভাগ সার্কিট ব্রেকার ত্রুটি সংশোধন করার পর পুনরায় সেট (reset) করা যায়।.
সাধারণ লো-ভোল্টেজ সার্কিট ব্রেকার ফ্যামিলিগুলোর মধ্যে রয়েছে:
- MCB মিনিয়েচার সার্কিট ব্রেকার অ্যাপ্লিকেশনের জন্য
- মোল্ডেড কেস সার্কিট ব্রেকার অ্যাপ্লিকেশনের জন্য MCCB
- এয়ার সার্কিট ব্রেকার অ্যাপ্লিকেশনের জন্য ACB
- ওভারকারেন্ট এবং রেসিডুয়াল-কারেন্ট সুরক্ষার জন্য RCBO
- প্রযোজ্য বাজারে আর্ক-ফল্ট সুরক্ষার জন্য AFCI বা AFDD
সার্কিট ব্রেকার জনপ্রিয় কারণ এগুলো পরিচালনা করা সহজ, রিসেট করা সহজ এবং ডিস্ট্রিবিউশন বোর্ড ও কন্ট্রোল প্যানেলে ব্যবহার করা সুবিধাজনক। কিন্তু রিসেট করা যায় মানেই এই নয় যে এগুলো অবিনশ্বর। বারবার গুরুতর ফল্ট, অতিরিক্ত গরম হওয়া, ক্ষয় বা যান্ত্রিক ক্ষয় ব্রেকারের ক্ষতি করতে পারে।.

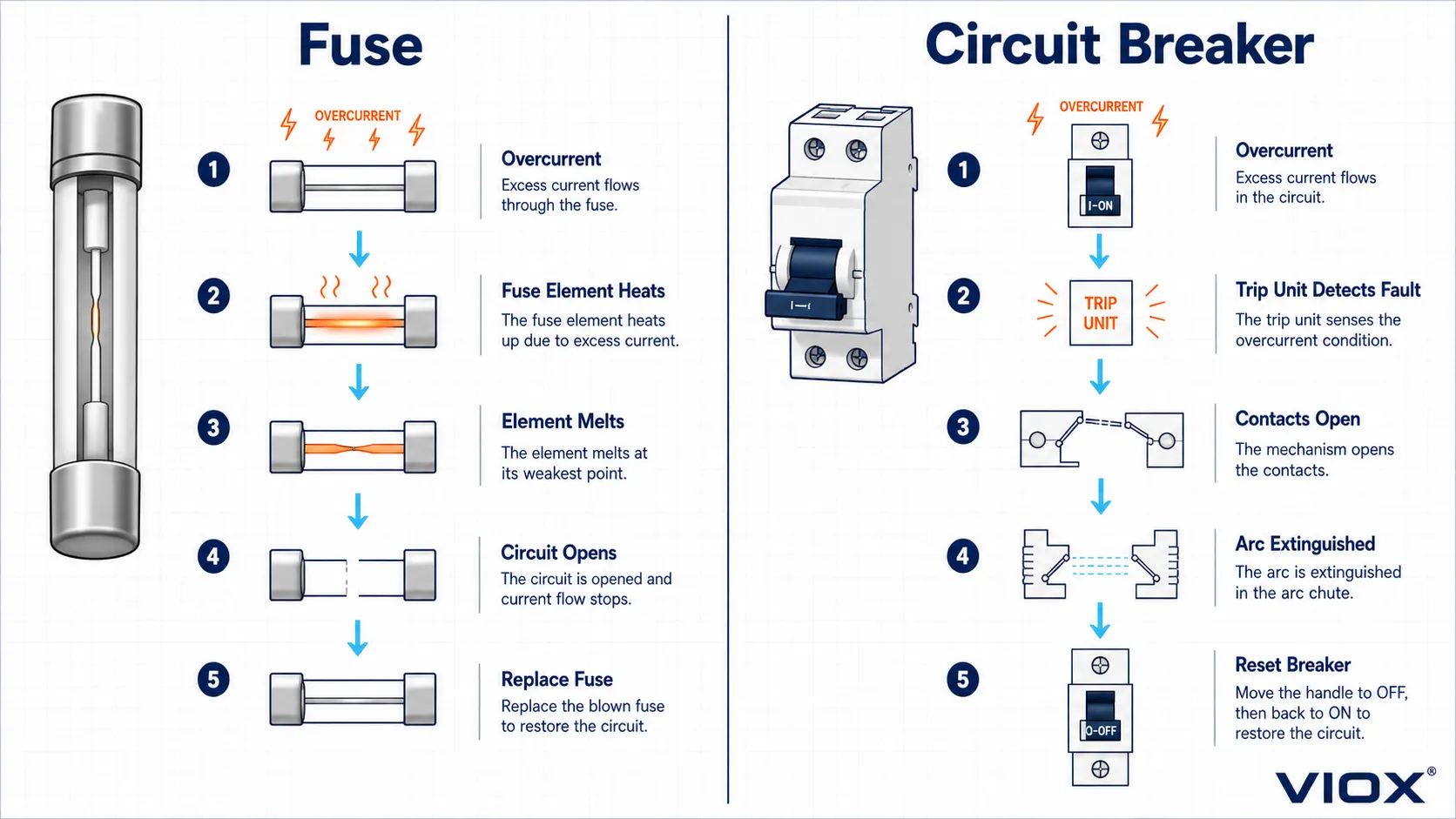

ফিউজ এবং সার্কিট ব্রেকারের ডায়াগ্রাম
কার্যপদ্ধতির ক্রম ভিন্ন:
ফিউজ:এই ক্রমটি মূল যান্ত্রিক পার্থক্য প্রদর্শন করে। ফিউজ হলো একটি উৎসর্গীকৃত উপাদান: একবার এলিমেন্ট গলে গেলে, এটি প্রতিস্থাপন করা প্রয়োজন। সার্কিট ব্রেকার হলো একটি সুইচিং ডিভাইস: একবার ফল্ট সংশোধন করা হলে, মেকানিজমটি সাধারণত রিসেট করা যায় এবং সার্কিটটি পুনরায় চালু করা যায়।.
ফিউজ কীভাবে কাজ করে
একটি ফিউজ তাপের মাধ্যমে কাজ করে। ফিউজ এলিমেন্টের মধ্য দিয়ে বিদ্যুৎ প্রবাহিত হওয়ার সময় তাপ উৎপন্ন হয়। যখন বিদ্যুৎ প্রবাহ দীর্ঘ সময় ধরে নিরাপদ সীমার চেয়ে বেশি হয়, তখন এলিমেন্টটি গলে যায় এবং সার্কিটটি বিচ্ছিন্ন করে দেয়।.
সঠিক আচরণ নির্ভর করে নিম্নলিখিত বিষয়গুলোর ওপর:
- রেট করা বর্তমান
- rated voltage
- ফিউজ ক্লাস
- {"110":"ব্রেকিং ক্যাপাসিটি"}
- AC or DC application
- টাইম-কারেন্ট কার্ভ
- কারেন্ট-লিমিটিং পারফরম্যান্স
- ফিউজ হোল্ডারের সামঞ্জস্যতা
এই কারণেই “একই অ্যাম্প রেটিং” এর ফিউজ দিয়ে প্রতিস্থাপন করা সবসময় যথেষ্ট নয়। ইলেকট্রনিক্সের জন্য ১০এ (10A) ফিউজ, ১০এ (10A) জিজি (gG) ফিউজ এবং ১০এ (10A) অটোমোটিভ ফিউজ স্বয়ংক্রিয়ভাবে একে অপরের পরিবর্তে ব্যবহারযোগ্য নয়।.
কিভাবে একটি সার্কিট ব্রেকার কাজ করে
একটি সার্কিট ব্রেকার সাধারণত ট্রিপ মেকানিজমের মাধ্যমে কাজ করে। অনেক লো-ভোল্টেজ ব্রেকারে দুটি সাধারণ ট্রিপ অ্যাকশন ব্যবহৃত হয়:
| ট্রিপ ফাংশন | এটি কী সনাক্ত করে | এটা কিভাবে কাজ করে |
|---|---|---|
| Thermal trip | ওভারলোড | একটি বাইমেটাল স্ট্রিপ উত্তপ্ত হয় এবং বেঁকে যায় যতক্ষণ না ব্রেকারটি ট্রিপ করে |
| Magnetic trip | শর্ট সার্কিট | একটি ম্যাগনেটিক কয়েল উচ্চ ফল্ট কারেন্টের ক্ষেত্রে দ্রুত মেকানিজমটিকে ট্রিপ করায়। |
| ইলেকট্রনিক ট্রিপ | আরও উন্নত সুরক্ষা ফাংশন | সেন্সর এবং ইলেকট্রনিক্স কারেন্ট মূল্যায়ন করে এবং ব্রেকার ট্রিপ করে |
ট্রিপ করার পর, কন্টাক্টগুলো খুলে যায় এবং অভ্যন্তরীণ আর্ক-নির্বাপক ব্যবস্থা ডিভাইসের রেটিংয়ের মধ্যে নিরাপদে কারেন্ট বিচ্ছিন্ন করে। ত্রুটি খুঁজে বের করে এবং সংশোধন করার পর ব্যবহারকারী সাধারণত ব্রেকারটি রিসেট করতে পারেন।.
ব্রেকার ফ্যামিলি সম্পর্কে আরও বিস্তারিত ব্যাখ্যার জন্য, VIOX-এর নির্দেশিকা দেখুন MCB, MCCB, RCB, RCD, RCCB এবং RCBO-এর মধ্যে পার্থক্য.
ফিউজের সুবিধা এবং অসুবিধা
| ফিউজের সুবিধা | কেন এটা গুরুত্বপূর্ণ |
|---|---|
| সাধারণ গঠন | অল্প চলমান অংশ এবং অনুমানযোগ্য কার্যকারিতা |
| শক্তিশালী কারেন্ট সীমাবদ্ধতা | কিছু ত্রুটিপূর্ণ অবস্থায় লেট-থ্রু এনার্জি কমাতে কার্যকর |
| কমপ্যাক্ট আকার | সরঞ্জাম এবং ঘন প্যানেলের জন্য উপযোগী |
| উচ্চ ফল্ট সুরক্ষা বিকল্পসমূহ | চাহিদাপূর্ণ কাজের জন্য এইচআরসি (HRC) এবং সেমিকন্ডাক্টর ফিউজ নির্বাচন করা যায় |
| অপারেশনের পর বাধ্যতামূলক পরিদর্শন প্রয়োজন | একটি ফিউজ পুড়ে গেলে তা অবশ্যই প্রতিস্থাপন করতে হয়, যাতে সার্কিটটি সহজে পুনরায় চালু হওয়ার সম্ভাবনা কমে যায়। |
| ফিউজের সীমাবদ্ধতা | কেন এটা গুরুত্বপূর্ণ |
|---|---|
| রিসেটযোগ্য নয় | অপারেশনের পর প্রতিস্থাপন ফিউজ প্রয়োজন হয় |
| প্রতিস্থাপনের ভুলগুলো বিপজ্জনক হতে পারে | ভুল রেটিং বা ধরন সুরক্ষা ব্যবস্থাকে অকার্যকর করে দিতে পারে |
| ব্যবহারকারীদের জন্য কম সুবিধাজনক | যেখানে ঘন ঘন রিসেট করার প্রয়োজন হয়, সেখানে এটি আদর্শ নয় |
| খুচরা যন্ত্রাংশ প্রয়োজন | রক্ষণাবেক্ষণ দলকে সঠিক ফিউজের ধরন মজুদ রাখতে হবে |
| ফিউজ কেন পুড়ে গেছে তা সবসময় স্পষ্ট নয় | ত্রুটি নির্ণয়ের প্রয়োজন হতে পারে |
সার্কিট ব্রেকারের সুবিধা ও অসুবিধা
| সার্কিট ব্রেকারের সুবিধা | কেন এটা গুরুত্বপূর্ণ |
|---|---|
| রিসেটযোগ্য | ত্রুটি সংশোধনের পর দ্রুত বিদ্যুৎ সংযোগ পুনরুদ্ধার |
| সুবিধাজনক পরিচালনা | বাড়ি, ভবন এবং ডিস্ট্রিবিউশন প্যানেলে ব্যবহারের উপযোগী |
| দৃশ্যমান সুইচিং স্ট্যাটাস | রক্ষণাবেক্ষণ এবং সমস্যা সমাধানের জন্য সহজতর |
| অনেক ধরনের সুরক্ষা বিকল্প | এমসিবি (MCB), এমসিসিবি (MCCB), আরসিবিও (RCBO), এএফসিআই/এএফডিডি (AFCI/AFDD), ইলেকট্রনিক ট্রিপ ইউনিট |
| সাধারণ ডিস্ট্রিবিউশনের জন্য অধিকতর ভালো | ব্রাঞ্চ সার্কিট এবং ফিডারের জন্য ব্যবহারিক |
| সার্কিট ব্রেকারের সীমাবদ্ধতা | কেন এটা গুরুত্বপূর্ণ |
|---|---|
| ডিভাইসের প্রাথমিক খরচ বেশি | সাধারণ ফিউজের তুলনায় জটিল |
| যান্ত্রিক ক্ষয় হওয়ার সম্ভাবনা থাকে | কন্টাক্ট এবং মেকানিজম নষ্ট হতে পারে |
| ভুল কার্ভ বা রেটিং সমস্যার সৃষ্টি করে | অনাকাঙ্ক্ষিত ট্রিপিং বা দুর্বল সুরক্ষা হতে পারে |
| সবসময় ফিউজের মতো কারেন্ট সীমিত করতে পারে না | সংবেদনশীল সরঞ্জামের জন্য ফিউজ-ভিত্তিক সুরক্ষার প্রয়োজন হতে পারে |
| বারবার রিসেট করা ত্রুটিগুলোকে আড়াল করতে পারে। | একটি সার্কিট ব্রেকার বারবার ট্রিপ করলে তা উপেক্ষা করা উচিত নয়। |

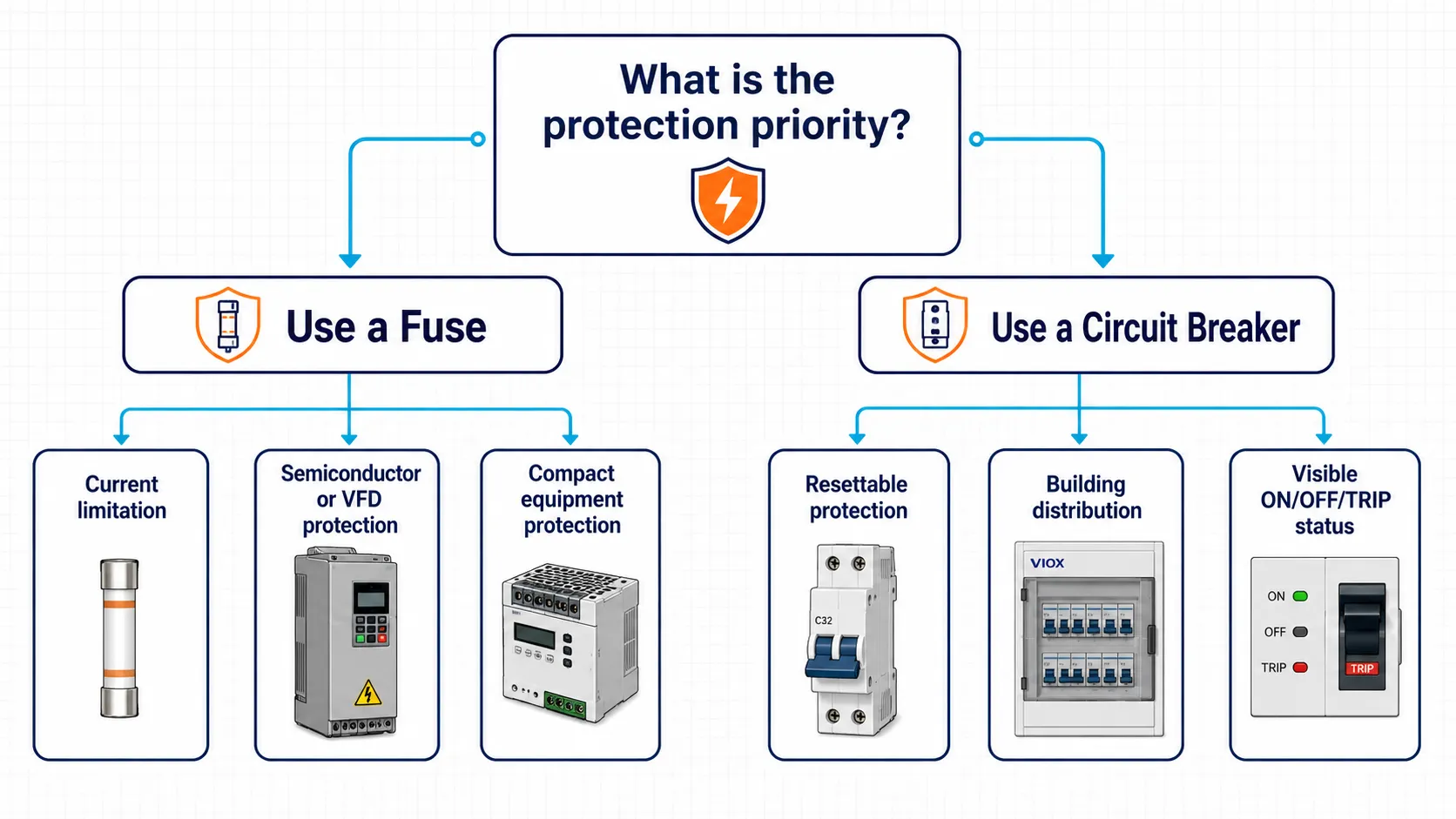

কোনটি ভাল: ফিউজ নাকি সার্কিট ব্রেকার?
বাড়ি, অফিস এবং বেশিরভাগ আধুনিক ডিস্ট্রিবিউশন বোর্ডের জন্য সার্কিট ব্রেকার সাধারণত বেশি ভালো, কারণ এটি রিসেট করা যায়, পরিচালনা করা সহজ এবং রক্ষণাবেক্ষণের জন্য সুবিধাজনক।.
কিছু শিল্প সরঞ্জাম, ড্রাইভ, সেমিকন্ডাক্টর, ডিসি সার্কিট এবং কারেন্ট-লিমিটিং সুরক্ষার ক্ষেত্রে ফিউজ বেশি কার্যকর হতে পারে, কারণ সঠিক ক্লাসের ফিউজ নির্বাচন করলে তা খুব কম লেট-থ্রু এনার্জিতে ত্রুটি বিচ্ছিন্ন করতে পারে।.
তাই প্রকৃত উত্তর হলো:
- যখন রিসেটেবল ব্রাঞ্চ সুরক্ষা এবং ডিস্ট্রিবিউশনের সুবিধা সবচেয়ে গুরুত্বপূর্ণ, তখন সার্কিট ব্রেকার বেছে নিন।
- যখন কমপ্যাক্ট সুরক্ষা, কারেন্ট লিমিটেশন বা ডিভাইস-নির্দিষ্ট কোঅর্ডিনেশন সবচেয়ে গুরুত্বপূর্ণ, তখন ফিউজ বেছে নিন।
- যখন একটি ডিভাইস কারেন্ট লিমিটেশন এবং অন্যটি সুইচিং বা ব্রাঞ্চ প্রোটেকশন প্রদান করে, তখন উভয়ই ব্যবহার করুন।
কখন ফিউজ ব্যবহার করবেন
যখন অ্যাপ্লিকেশনের জন্য নিচের বিষয়গুলো প্রয়োজন হয় তখন ফিউজ ব্যবহার করুন:
- শক্তিশালী কারেন্ট-লিমিটিং সুরক্ষা
- কমপ্যাক্ট ইকুইপমেন্ট সুরক্ষা
- সেমিকন্ডাক্টর বা পাওয়ার ইলেকট্রনিক্স সুরক্ষা
- সঠিক ডিসি-রেটেড ফিউজ সহ ডিসি সার্কিট সুরক্ষা
- সুইচিং ডিভাইসের জন্য ব্যাকআপ সুরক্ষা
- সাধারণ স্যাক্রিফিসিয়াল (একবার ব্যবহারযোগ্য) সুরক্ষা
- উচ্চ শর্ট-সার্কিট কারেন্ট রেটিং কোঅর্ডিনেশন
ফিউজ এমন সব সরঞ্জামে সাধারণ যেখানে কোনো ত্রুটি দেখা দিলে দ্রুত রিসেট করার পরিবর্তে পরিদর্শন করা প্রয়োজন।.
মাঠ পর্যায়ের উদাহরণ: ভিএফডি (VFD) ক্যাবিনেট সুরক্ষা
একটি ৫০ কিলোওয়াট ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (VFD) কন্ট্রোল ক্যাবিনেটে, একটি ব্রেকারকে বেশি সুবিধাজনক মনে হতে পারে কারণ ট্রিপ করার পর এটি রিসেট করা যায়। কিন্তু যদি মূল লক্ষ্য ড্রাইভের ইনপুট পাওয়ার সেকশনকে সুরক্ষিত রাখা হয়, তবে সুবিধাজনক হওয়াটা প্রথম অগ্রাধিকার নয়। এই ধরনের ডিজাইনে, প্রকৌশলীরা একটি aR বা gR সেমিকন্ডাক্টর ফিউজ বেছে নিতে পারেন, কারণ এর কম I²t লেট-থ্রু এনার্জি গুরুতর ত্রুটির সময় দামী থাইরিস্টর, রেকটিফায়ার মডিউল বা ইনসুলেটেড-গেট বাইপোলার ট্রানজিস্টর (IGBT) পর্যায়গুলোকে রক্ষা করতে সাহায্য করে।.
এর শিক্ষা এই নয় যে প্রতিটি ভিএফডি-তে একই ধরনের ফিউজ ব্যবহার করতে হবে। শিক্ষাটি হলো, সুরক্ষা ডিভাইসটি অবশ্যই ফেইলিয়র মোডের সাথে সামঞ্জস্যপূর্ণ হতে হবে। ফিডার সুইচিং এবং ব্রাঞ্চ সুরক্ষার জন্য একটি ব্রেকার চমৎকার হতে পারে, অন্যদিকে সংবেদনশীল পাওয়ার ইলেকট্রনিক্সে পৌঁছানোর আগেই শক্তি সীমিত করার জন্য সেমিকন্ডাক্টর ফিউজ একটি ভালো পছন্দ হতে পারে।.
কখন সার্কিট ব্রেকার ব্যবহার করবেন
সার্কিট ব্রেকার ব্যবহার করুন যখন অ্যাপ্লিকেশনে প্রয়োজন হয়:
- রিসেটযোগ্য সুরক্ষা
- বিল্ডিং ডিস্ট্রিবিউশন
- শাখা সার্কিট সুরক্ষা
- দৃশ্যমান ON/OFF/TRIP স্ট্যাটাস
- রক্ষণাবেক্ষণ সুইচিং
- প্যানেলবোর্ড ইন্টিগ্রেশন
- সহজে সার্ভিস পুনরুদ্ধার
সার্কিট ব্রেকার সাধারণত বাসা-বাড়ি, বাণিজ্যিক ভবন, শিল্প কারখানার ডিস্ট্রিবিউশন বোর্ড এবং কন্ট্রোল প্যানেলে ব্যবহৃত হয়।.
ফিউজ বনাম MCB বনাম MCCB: আপনার কোন শব্দটি ব্যবহার করা উচিত?
অনেক ব্যবহারকারী অনুসন্ধান করেন ফিউজ বনাম সার্কিট ব্রেকার, কিন্তু সঠিক ব্রেকারের ধরনটি গুরুত্বপূর্ণ।.
| শব্দ | অর্থ | সাধারণ ব্যবহার |
|---|---|---|
| ফিউজ | মেল্টিং-এলিমেন্ট ওভারকারেন্ট ডিভাইস | ইকুইপমেন্ট প্রোটেকশন, ইন্ডাস্ট্রিয়াল প্রোটেকশন, ডিসি সার্কিট, ইলেকট্রনিক্স |
| MCB | মিনিয়েচার সার্কিট ব্রেকার | ফাইনাল সার্কিট, ডিস্ট্রিবিউশন বোর্ড, ডিআইএন রেল প্রোটেকশন |
| MCCB | মোল্ডেড কেস সার্কিট ব্রেকার | হায়ার-কারেন্ট ফিডার, ইন্ডাস্ট্রিয়াল ডিস্ট্রিবিউশন, লার্জার প্যানেল |
| সার্কিট ব্রেকার | জেনারেল ক্যাটাগরি | এমসিবি (MCB), এমসিসিবি (MCCB), এসিবি (ACB) এবং অন্যান্য ব্রেকার টাইপ অন্তর্ভুক্ত |
যদি আপনার তুলনাটি বিশেষভাবে ফিউজ ক্লিয়ারিং টাইমের বিপরীতে এমসিবি (MCB) রেসপন্স টাইম সম্পর্কে হয়, তবে ব্যবহার করুন ফিউজ বনাম এমসিবি (MCB) রেসপন্স টাইম এই সাধারণ পৃষ্ঠার পরিবর্তে নিবন্ধ।.

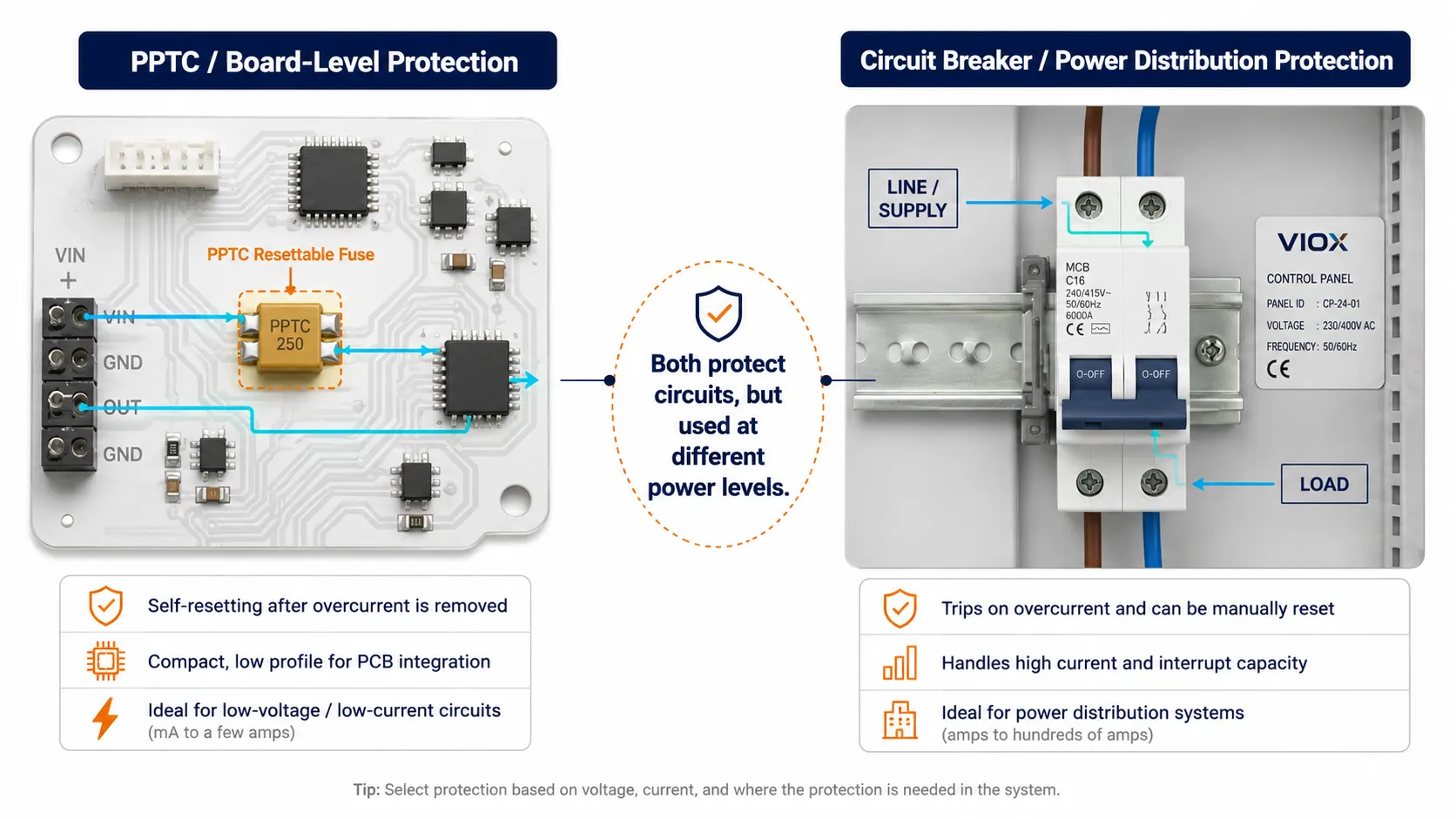

রিসেটেবল ফিউজ বনাম সার্কিট ব্রেকার।
একটি রিসেটেবল ফিউজ এবং সাধারণ বিল্ডিং সার্কিট ব্রেকার একই জিনিস নয়।.
ইলেকট্রনিক্সে, রিসেটেবল ফিউজ শব্দটি প্রায়শই পলিমার পজিটিভ টেম্পারেচার কোফিসিয়েন্ট ডিভাইস বা পিপিটিসি (PPTC)-কে বোঝায়। অতিরিক্ত কারেন্টের কারণে উপাদানটি উত্তপ্ত হলে এটি রোধ (resistance) বৃদ্ধি করে এবং ঠান্ডা হওয়ার পর পুনরায় নিম্ন রোধে ফিরে আসে।.
| আইটেম | রিসেটেবল ফিউজ / পিপিটিসি (PPTC) | সার্কিট ব্রেকার |
|---|---|---|
| Common use | ইলেকট্রনিক্স এবং লো-পাওয়ার সার্কিট | ইলেকট্রিক্যাল প্যানেল, ফিডার এবং ব্রাঞ্চ সার্কিট |
| অপারেশন | তাপের সাথে রোধ বৃদ্ধি পায় | ট্রিপ মেকানিজমের মাধ্যমে কন্টাক্টগুলো খুলে যায় |
| রিসেট আচরণ | অনেক ডিজাইনে ঠান্ডা হওয়ার পর স্বয়ংক্রিয়ভাবে রিসেট হয় | ব্রেকারের ধরন অনুযায়ী ম্যানুয়ালি বা স্বয়ংক্রিয়ভাবে রিসেট করা যায় |
| এর জন্য সেরা | বোর্ড-লেভেল সুরক্ষা | বিদ্যুৎ বিতরণ এবং সার্কিট সুরক্ষা |
| উপযুক্ত নয় | প্যানেলে একটি এমসিবি (MCB) বা এমসিসিবি (MCCB) প্রতিস্থাপন করা | ডিজাইন রিভিউ ছাড়া বোর্ড-লেভেল পিটিটিসি (PPTC) প্রতিস্থাপন করা |
এই পার্থক্যটি গুরুত্বপূর্ণ কারণ রিসেটেবল ফিউজ বনাম সার্কিট ব্রেকার এটি প্রায়শই একটি মিশ্র-উদ্দেশ্যমূলক অনুসন্ধান। ডিভাইস দুটি উভয়ই সার্কিট সুরক্ষা প্রদান করতে পারে, তবে সাধারণত এগুলো খুব ভিন্ন পাওয়ার লেভেলে ব্যবহৃত হয়।.
একটি ফিউজ কি সার্কিট ব্রেকারকে প্রতিস্থাপন করতে পারে?
মাঝে মাঝে পারে, তবে সরাসরি নয় এবং শুধুমাত্র অ্যাম্প রেটিং মিলিয়েই নয়।.
ব্রেকারের পরিবর্তে ফিউজ বা ফিউজের পরিবর্তে ব্রেকার লাগানোর আগে যা যাচাই করবেন:
- সিস্টেম ভোল্টেজ
- AC or DC application
- রেট করা বর্তমান
- উপলব্ধ শর্ট-সার্কিট কারেন্ট
- {"110":"ব্রেকিং ক্যাপাসিটি"}
- টাইম-কারেন্ট কার্ভ
- কারেন্ট-লিমিটিং প্রয়োজনীয়তা
- এনক্লোজার এবং মাউন্টিং পদ্ধতি
- কেবল সুরক্ষার প্রয়োজনীয়তা
- equipment manufacturer instructions
- স্থানীয় কোড বা প্রজেক্ট স্পেসিফিকেশন
মোটর কন্ট্রোল প্যানেলের ক্ষেত্রে, এই সিদ্ধান্তটি শর্ট-সার্কিট কারেন্ট রেটিং, কন্টাক্টর সুরক্ষা, ওভারলোড রিলে কোঅর্ডিনেশন এবং ডাউনটাইমকে প্রভাবিত করতে পারে। মোটর-নির্দিষ্ট প্রজেক্টের জন্য, VIOX-এর নির্দেশিকা দেখুন ফিউজ-টু-ব্রেকার রেট্রোফিট গাইড.
ফিউজ এবং সার্কিট ব্রেকারের তুলনা করার সময় সাধারণ ভুলসমূহ
| ভুল | এটি কেন একটি সমস্যা |
|---|---|
| “ব্রেকার সবসময়ই ভালো” এমন ধারণা পোষণ করা” | ব্রেকার সুবিধাজনক, তবে ফিউজ সংবেদনশীল সরঞ্জামগুলোকে আরও ভালোভাবে সুরক্ষা দিতে পারে |
| “ফিউজ সেকেলে বা পুরোনো” এমন ধারণা পোষণ করা” | শিল্প এবং ইলেকট্রনিক সুরক্ষায় ফিউজ এখনও ব্যাপকভাবে ব্যবহৃত হয় |
| ফিউজ পুড়ে গেলে তার পরিবর্তে উচ্চ রেটিংয়ের ফিউজ ব্যবহার করা | এটি ওয়্যারিং অতিরিক্ত গরম করতে পারে এবং সুরক্ষা ব্যবস্থাকে অকার্যকর করে দেয় |
| বারবার ব্রেকার রিসেট করা | বারবার ট্রিপ করা একটি প্রকৃত ত্রুটির ইঙ্গিত দেয় যা অবশ্যই খুঁজে বের করতে হবে |
| শুধুমাত্র অ্যাম্প রেটিং তুলনা করা | ভোল্টেজ, ব্রেকিং ক্যাপাসিটি, কার্ভ এবং অ্যাপ্লিকেশনের ধরনও গুরুত্বপূর্ণ |
| এসি/ডিসি (AC/DC) রেটিং উপেক্ষা করা | ডিসি (DC) ইন্টারাপশন বা বিদ্যুৎ বিচ্ছিন্ন করা কঠিন এবং এর জন্য সঠিকভাবে রেট করা ডিভাইসের প্রয়োজন হয় |
| রিসেটযোগ্য ফিউজ এবং সার্কিট ব্রেকারকে একই মনে করা | পিপিটিসি (PPTC) ডিভাইস এবং সার্কিট ব্রেকার বিভিন্ন ডিজাইনের প্রেক্ষাপটে ব্যবহৃত হয় |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ফিউজ এবং সার্কিট ব্রেকারের মধ্যে পার্থক্য কী?
একটি ফিউজ গলে যায় এবং সার্কিট বিচ্ছিন্ন করার পর এটিকে অবশ্যই প্রতিস্থাপন করতে হয়। একটি সার্কিট ব্রেকার একটি সুইচিং মেকানিজমকে ট্রিপ করে এবং ত্রুটি সংশোধন করার পর সাধারণত এটিকে রিসেট করা যায়।.
ফিউজ এবং সার্কিট ব্রেকারের মধ্যে তিনটি পার্থক্য কী কী?
প্রথমত, ফিউজ গলে যায় যেখানে সার্কিট ব্রেকার ট্রিপ করে। দ্বিতীয়ত, ফিউজ প্রতিস্থাপন করতে হয় যেখানে ব্রেকার সাধারণত রিসেট করা যায়। তৃতীয়ত, ফিউজ কিছু অ্যাপ্লিকেশনে শক্তিশালী কারেন্ট সীমাবদ্ধতা প্রদান করতে পারে, যেখানে ডিস্ট্রিবিউশন প্যানেলের জন্য সার্কিট ব্রেকার বেশি সুবিধাজনক।.
কোনটি ভালো, ফিউজ নাকি সার্কিট ব্রেকার?
আধুনিক ভবন ডিস্ট্রিবিউশনের বেশিরভাগ ক্ষেত্রে সার্কিট ব্রেকার সাধারণত ভালো, কারণ এটি রিসেটযোগ্য এবং পরিচালনা করা সহজ। কিছু সরঞ্জাম, সেমিকন্ডাক্টর, ডিসি (DC) এবং কারেন্ট-লিমিটিং সুরক্ষার জন্য ফিউজ ভালো হতে পারে।.
Are fuses faster than circuit breakers?
কিছু কারেন্ট-লিমিটিং ফিউজ অনেক সার্কিট ব্রেকারের চেয়ে দ্রুত উচ্চ শর্ট-সার্কিট ফল্ট ক্লিয়ার করতে পারে। তবে রেসপন্স টাইম ফিউজের ধরন, ব্রেকারের ধরন, টাইম-কারেন্ট কার্ভ এবং ফল্ট কারেন্টের ওপর নির্ভর করে। ডিভাইসের কার্ভ পরীক্ষা না করে গতির তুলনা করবেন না।.
Can a fuse replace a circuit breaker?
স্বয়ংক্রিয়ভাবে নয়। প্রতিস্থাপনের ক্ষেত্রে ভোল্টেজ, কারেন্ট, ব্রেকিং ক্যাপাসিটি, প্রোটেকশন কার্ভ, এসি/ডিসি ডিউটি, কোঅর্ডিনেশন এবং সরঞ্জামের প্রয়োজনীয়তার সাথে মিল থাকতে হবে।.
একটি সার্কিট ব্রেকার কি ফিউজের বিকল্প হতে পারে?
কখনও কখনও, তবে এটি প্রকৌশলগতভাবে নিশ্চিত করতে হবে। একই অ্যাম্পিয়ার রেটিংয়ের একটি ব্রেকার মূল ফিউজের মতো একই কারেন্ট লিমিটেশন বা I²t সুরক্ষা প্রদান নাও করতে পারে।.
সার্কিট ব্রেকারের পরিবর্তে ফিউজ কেন ব্যবহার করবেন?
যখন রিসেট করার সুবিধার চেয়ে কমপ্যাক্ট সুরক্ষা, শক্তিশালী কারেন্ট লিমিটেশন, কম লেট-থ্রু এনার্জি বা ডিভাইস-নির্দিষ্ট সুরক্ষা বেশি গুরুত্বপূর্ণ, তখন ফিউজ ব্যবহার করুন।.
ফিউজের পরিবর্তে সার্কিট ব্রেকার কেন ব্যবহার করবেন?
যখন ফিউজ প্রতিস্থাপনের চেয়ে রিসেটযোগ্য সুরক্ষা, দৃশ্যমান সুইচিং, রক্ষণাবেক্ষণের সুবিধা এবং প্যানেল ইন্টিগ্রেশন বেশি গুরুত্বপূর্ণ, তখন সার্কিট ব্রেকার ব্যবহার করুন।.
ফিউজ এবং সার্কিট ব্রেকারের ডায়াগ্রাম কী?
একটি সাধারণ ডায়াগ্রামে দুটি পথ দেখানো হয়েছে: একটি ফিউজ তার উপাদান গলিয়ে সংযোগ বিচ্ছিন্ন করে, অন্যদিকে একটি সার্কিট ব্রেকার একটি মেকানিজম ট্রিপ করার মাধ্যমে এবং কন্টাক্টগুলো আলাদা করার মাধ্যমে সংযোগ বিচ্ছিন্ন করে।.
রিসেটেবল ফিউজ কি সার্কিট ব্রেকারের মতোই?
না। একটি রিসেটেবল ফিউজ, যা প্রায়শই একটি পিপিটিসি (PPTC) ডিভাইস, সাধারণত ইলেকট্রনিক্সে ব্যবহৃত হয়। একটি সার্কিট ব্রেকার হলো একটি সুইচিং প্রোটেক্টিভ ডিভাইস যা বৈদ্যুতিক বিতরণ এবং পাওয়ার সার্কিটে ব্যবহৃত হয়।.
উপসংহার
ফিউজ এবং সার্কিট ব্রেকারের মধ্যে পার্থক্যটি আপাতদৃষ্টিতে সহজ: ফিউজ গলে যায় এবং এটি প্রতিস্থাপন করতে হয়, অন্যদিকে সার্কিট ব্রেকার ট্রিপ করে এবং সাধারণত এটিকে রিসেট করা যায়।.
এই সংক্ষিপ্ত উত্তরটি প্রাথমিক বোঝার জন্য কার্যকর, কিন্তু প্রকৃত বৈদ্যুতিক নির্বাচনের জন্য এটি যথেষ্ট নয়। প্রকৌশলী এবং ক্রেতাদের অবশ্যই ভোল্টেজ রেটিং, কারেন্ট রেটিং, ব্রেকিং ক্যাপাসিটি, টাইম-কারেন্ট কার্ভ, এসি/ডিসি ডিউটি, কারেন্ট-লিমিটিং আচরণ, রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং সিস্টেমের অন্যান্য অংশের সাথে সমন্বয় তুলনা করতে হবে।.
যখন রিসেটেবল ডিস্ট্রিবিউশন সুরক্ষা অগ্রাধিকার পায়, তখন সার্কিট ব্রেকার ব্যবহার করুন। যখন কারেন্ট লিমিটেশন, কমপ্যাক্ট ইকুইপমেন্ট প্রোটেকশন বা ডিভাইস-নির্দিষ্ট সমন্বয় অগ্রাধিকার পায়, তখন ফিউজ ব্যবহার করুন। অনেক শিল্প সিস্টেমে, উভয় ডিভাইসই সঠিক হতে পারে যখন প্রতিটি ভিন্ন ভিন্ন সুরক্ষা ভূমিকা পালন করে।.
