لماذا طرق التسخين مهمة لحماية المحرك
يتطلب اختيار مرحل الحمل الزائد الحراري المناسب فهم عاملين حاسمين: تقنية عنصر التسخين وآلية إعادة الضبط. تحدد طريقة التسخين دقة الاستجابة وخصائص الذاكرة الحرارية، بينما يؤثر وضع إعادة الضبط على متطلبات الصيانة والسلامة التشغيلية. بالنسبة لتطبيقات المحركات ثلاثية الطور، توفر المرحلات ثنائية المعدن المزودة بإعادة ضبط يدوية الحماية الأكثر موثوقية للأحمال الصناعية القياسية، في حين تتفوق أنواع سبائك الإيوتكتيك في التطبيقات عالية الدقة التي تتطلب نقاط تعثر ثابتة. يدرس هذا الدليل كلا العاملين لمساعدتك في مطابقة خصائص المرحل مع متطلبات حماية المحرك الخاص بك.
الوجبات الرئيسية
- المرحلات ثنائية المعدن استخدام التمدد الحراري التفاضلي للتعثر التدريجي والمتوقع - مثالي لـ 90% من تطبيقات المحركات الصناعية
- مرحلات سبائك الإيوتكتيك توفر نقاط تعثر دقيقة وقابلة للتكرار من خلال تقنية تغيير الطور ولكنها تتطلب إعادة ضبط يدوية فقط
- إعادة الضبط اليدوي يجبر المشغل على التحقيق قبل إعادة التشغيل، مما يمنع التلف المتكرر الناتج عن الأعطال التي لم يتم حلها
- إعادة الضبط التلقائي يتيح التشغيل عن بعد ولكنه يخاطر بتلف المعدات إذا استمر سبب الحمل الزائد
- اختيار فئة التعثر (10/20/30) يجب أن يتماشى مع السعة الحرارية للمحرك وخصائص البدء
- تعويض درجة الحرارة المحيطة ضروري للتركيبات الخارجية والبيئات ذات درجة الحرارة المتغيرة
فهم تقنيات تسخين مرحل الحمل الزائد الحراري
مرحلات الحمل الزائد الحرارية ثنائية المعدن
تمثل مرحلات الحمل الزائد الحرارية ثنائية المعدن تقنية حماية المحركات الأكثر انتشارًا في التطبيقات الصناعية. تستخدم هذه الأجهزة معدنين مختلفين - عادةً ما يكون الفولاذ مقترنًا بسبائك النحاس والنيكل أو النيكل والكروم - يتم ربطهما معًا لتشكيل شريط مركب. يُظهر كل معدن معامل تمدد حراري مميز، مما يتسبب في انحناء الشريط بشكل متوقع عند تسخينه بواسطة تيار المحرك المتدفق عبر عنصر تسخين مجاور.

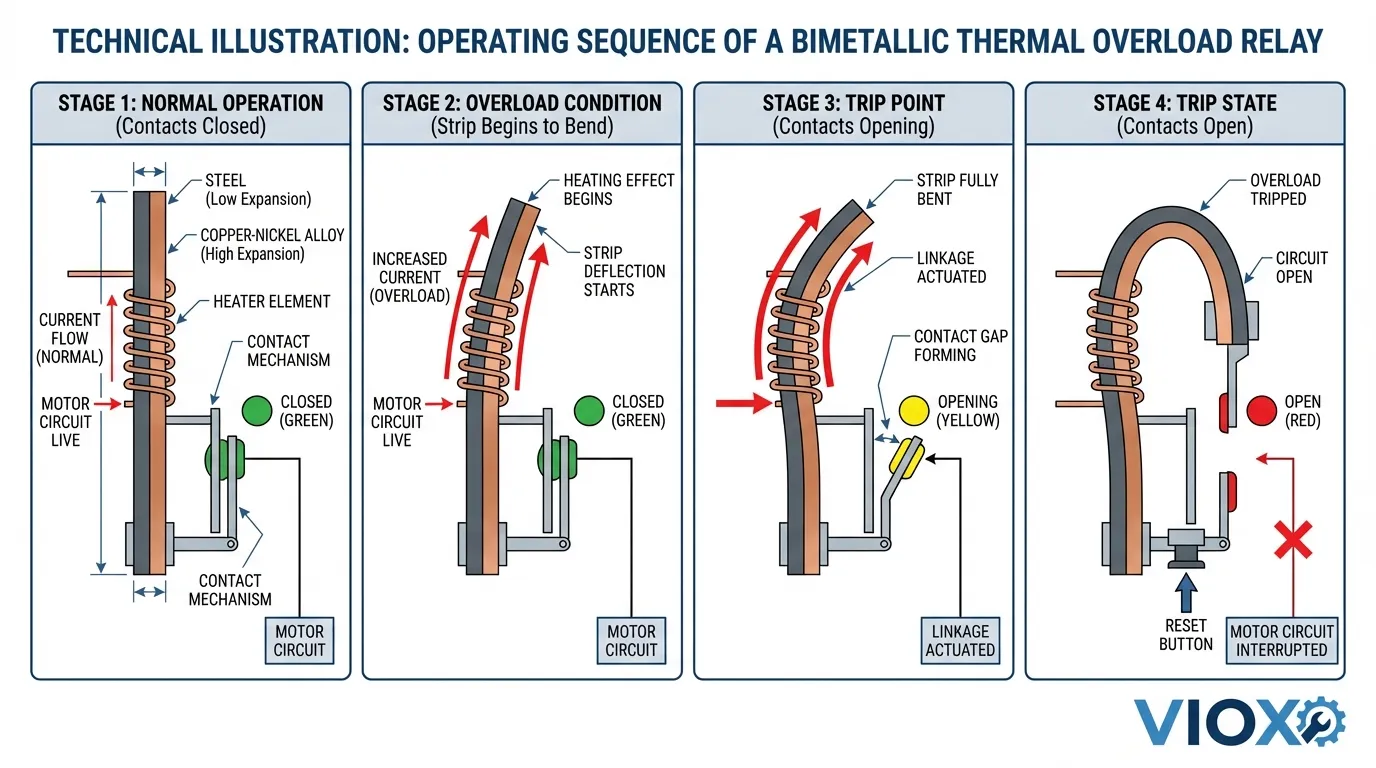

مبدأ التشغيل: يمر التيار عبر دائرة المحرك أيضًا عبر ملف تسخين معاير موضوع بالقرب من الشريط ثنائي المعدن. مع زيادة حمل المحرك، ترتفع درجة حرارة السخان بشكل متناسب، مما يتسبب في تمدد تفاضلي بين طبقتي المعدن. ينحني الشريط نحو المعدن ذي معامل التمدد الأقل، مما يؤدي في النهاية إلى تشغيل آلية تعثر ميكانيكية تفتح جهات اتصال دائرة التحكم.
ميزة الذاكرة الحرارية: تمتلك المرحلات ثنائية المعدن ذاكرة حرارية متأصلة - فهي تحتفظ بالحرارة المتراكمة من أحداث الحمل الزائد السابقة. توفر هذه الخاصية حماية فائقة للمحركات التي تتعرض لدورات بدء وإيقاف متكررة أو أحمال زائدة متقطعة، حيث “يتذكر” المرحل الإجهاد الحراري ويتعثر بشكل أسرع في الأحداث اللاحقة. تمنع فترة التبريد المطلوبة قبل أن يعود الشريط إلى شكله الأصلي إعادة التشغيل الفوري، مما يسمح للمحرك بتبديد الحرارة بأمان.
التطبيقات الرئيسية:
- حماية المحركات ثلاثية الطور للأغراض العامة (نطاق 1-800 حصان)
- التطبيقات ذات البدايات المتكررة والأحمال المتغيرة
- البيئات التي تتطلب تعويض درجة الحرارة المحيطة
- تركيبات التحديث حيث تكون إمكانية إعادة الضبط التلقائي مرغوبة
المزايا:
- فعالة من حيث التكلفة لمعظم التطبيقات
- متوفرة في تكوينات إعادة الضبط اليدوية والتلقائية
- تقلل خاصية التعثر التدريجي من التعثر المزعج أثناء بدء تشغيل المحرك
- موثوقية مثبتة مع عقود من بيانات الأداء الميداني
القيود:
- تتأثر دقة نقطة التعثر بتقلبات درجة الحرارة المحيطة (±10-15% نموذجي)
- يمكن أن يؤثر التآكل الميكانيكي بمرور الوقت على المعايرة
- استجابة أبطأ مقارنة بالمرحلات الإلكترونية للأحمال الزائدة الشديدة
مرحلات الحمل الزائد الحرارية لسبائك الإيوتكتيك
تستخدم مرحلات الحمل الزائد لسبائك الإيوتكتيك آلية حماية مختلفة تمامًا تعتمد على الديناميكا الحرارية لتغيير الطور. تحتوي هذه الأجهزة على سبيكة لحام من القصدير والرصاص مُصاغة بدقة ومختومة داخل مجموعة أنابيب. تم تصميم تركيبة السبيكة لتذوب عند درجة حرارة معينة تتوافق مع عتبة التلف الحراري للمحرك.

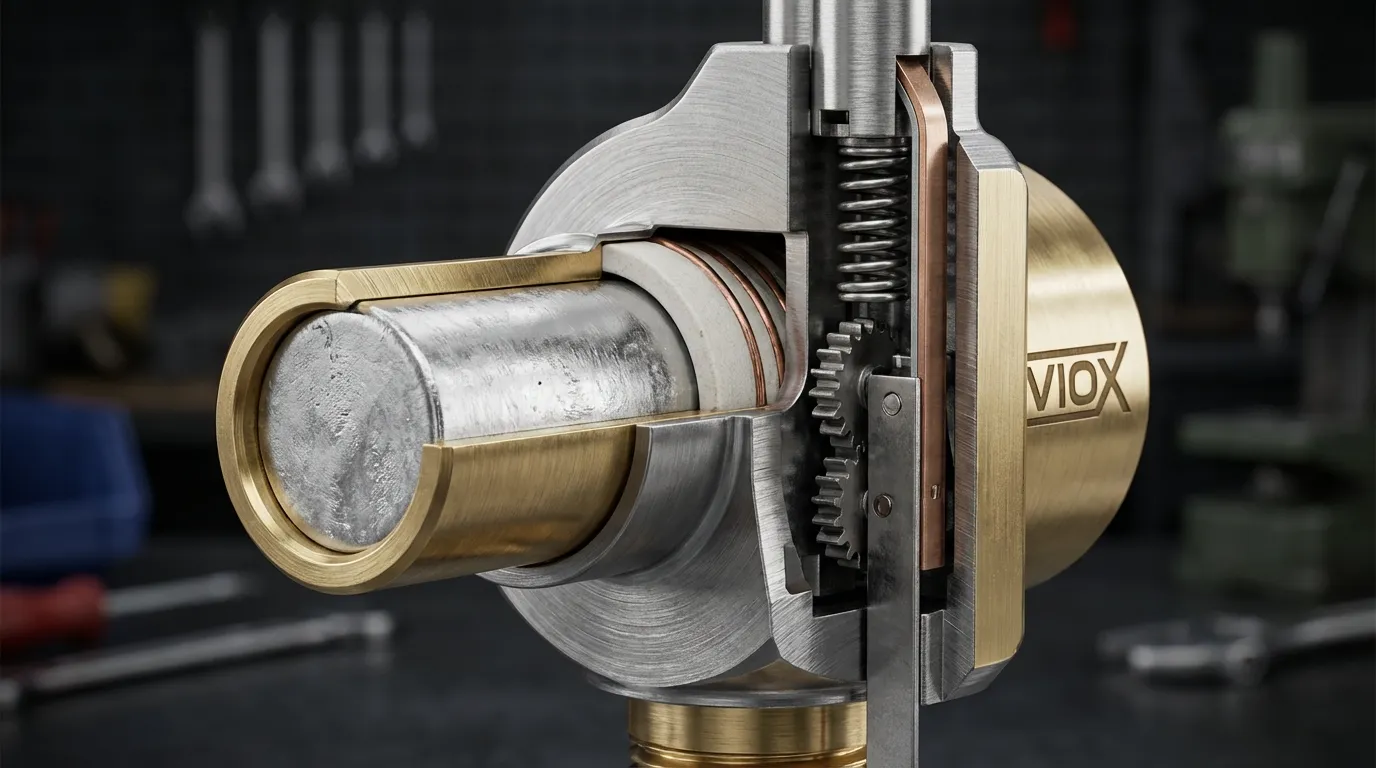

مبدأ التشغيل: يتدفق تيار المحرك عبر ملف تسخين ملفوف حول أنبوب سبائك الإيوتكتيك. في ظل ظروف التشغيل العادية، تقيد السبيكة الصلبة ميكانيكيًا عجلة سقاطة محملة بنابض. عندما يتسبب التيار الزائد المستمر في وصول السخان إلى نقطة انصهار السبيكة (عادةً 183 درجة مئوية للإيوتكتيك القياسي من القصدير والرصاص)، تخضع المادة لتسييل سريع. يحرر تغيير الطور هذا آلية السقاطة، التي تدور تحت ضغط الزنبرك لفتح جهات اتصال دائرة التحكم.
خصائص التعثر الدقيقة: توفر نقطة انصهار سبيكة الإيوتكتيك الحادة تكرارًا استثنائيًا للتعثر (±2-3%) مقارنة بالتصميمات ثنائية المعدن. هذه الدقة تجعل مرحلات الإيوتكتيك هي الخيار المفضل للتطبيقات التي تكون فيها عتبات الحماية المتسقة ضرورية، مثل محركات ضاغط محكم الإغلاق أو محركات الآلات الدقيقة.
متطلبات إعادة الضبط: تتطلب مرحلات الإيوتكتيك إعادة ضبط يدوية - إعادة الضبط التلقائي مستحيلة ماديًا لأن السبيكة يجب أن تبرد وتتصلب قبل أن تتم إعادة تعشيق آلية السقاطة يدويًا. يضمن هذا التدخل القسري أن يقوم المشغلون بالتحقيق في سبب الحمل الزائد قبل إعادة تشغيل المعدات.
التطبيقات الرئيسية:
- بادئات تشغيل المحرك المصنفة من NEMA (الحجم 1-6)
- حماية ضاغط التبريد المحكم
- محركات العمليات الحرجة التي تتطلب نقاط تعثر دقيقة
- التطبيقات التي تكون فيها التحقق من إعادة الضبط اليدوي إلزاميًا
المزايا:
- دقة وتكرار نقطة التعثر الفائقة
- لا تتأثر بالاهتزازات الميكانيكية
- استقرار معايرة ممتاز على المدى الطويل
- توفر إعادة الضبط اليدوي المتأصلة التحقق من السلامة
القيود:
- إعادة الضبط اليدوي فقط - لا توجد إمكانية لإعادة التشغيل عن بعد
- تكلفة أولية أعلى مقارنة بالأنواع ثنائية المعدن
- فترة تبريد أطول مطلوبة قبل إعادة الضبط (5-15 دقيقة نموذجية)
- توافر محدود لتقييمات المحركات الأصغر
تحليل مقارن: تقنية ثنائية المعدن مقابل تقنية الإيوتكتيك
| مميزة | مرحل ثنائي المعدن | مرحل سبائك الإيوتكتيك |
|---|---|---|
| آلية الرحلة | التمدد الحراري التفاضلي | تسييل تغيير الطور |
| دقة التعثر | ±10-15% (يعتمد على درجة الحرارة) | ±2-3% (قابل للتكرار بدرجة كبيرة) |
| خيارات إعادة الضبط | يدوي أو تلقائي | يدوي فقط |
| الذاكرة الحرارية | ممتاز (تبريد تدريجي) | معتدل (حالة صلبة/سائلة ثنائية) |
| سرعة الاستجابة | تدريجي (فئة 10/20/30 قابلة للتحديد) | سريع عند نقطة التعثر |
| تعويض درجة الحرارة المحيطة | متوفر في الطرازات المتميزة | متأصل بسبب نقطة الانصهار الثابتة |
| التكلفة النموذجية | أقل | أعلى بـ 20-40٪ |
| الصيانة | يوصى بالمعايرة الدورية | الحد الأدنى - مستقر بطبيعته |
| أفضل التطبيقات | المحركات الصناعية العامة، الأحمال المتغيرة | تطبيقات دقيقة، محركات محكمة الإغلاق |
تحديد وضع إعادة الضبط: يدوي مقابل تلقائي
تحدد آلية إعادة الضبط كيفية عودة مرحل الحمل الزائد الحراري إلى التشغيل الطبيعي بعد حدث التعثر. يؤثر هذا الاختيار بشكل كبير على السلامة التشغيلية ومتطلبات الصيانة وقدرات أتمتة النظام.

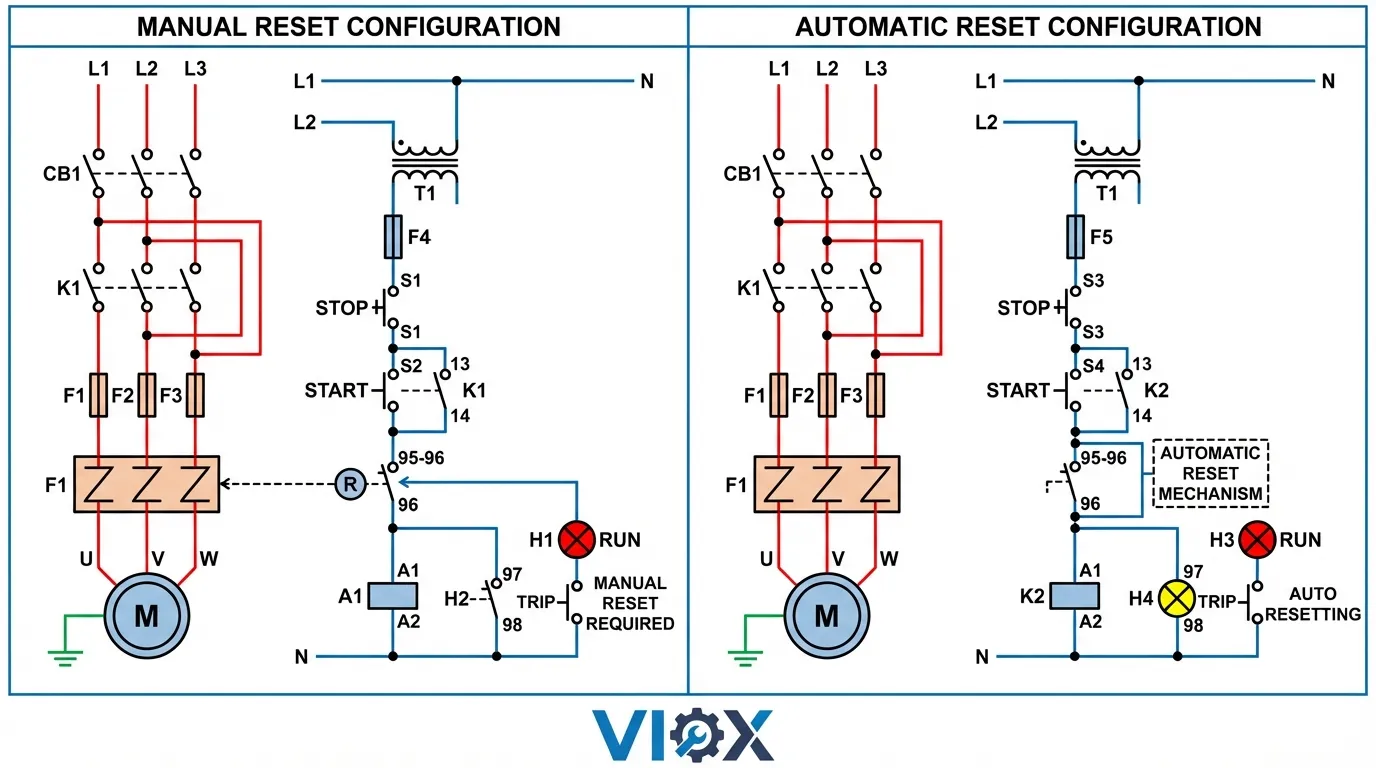

تكوين إعادة الضبط اليدوي
تتطلب مرحلات إعادة الضبط اليدوي تدخل المشغل الفعلي لاستعادة الدائرة بعد التعثر. يجب الضغط على زر أو ذراع إعادة الضبط الموجود على غلاف المرحل أو تدويره لإعادة تعشيق آلية التلامس ميكانيكيًا. يفرض هذا التصميم فترة تحقيق إلزامية قبل إعادة تشغيل المعدات.
مزايا السلامة: توفر إعادة الضبط اليدوي نقطة تفتيش أمان حاسمة. عندما يتعثر المحرك بسبب الحمل الزائد، يضمن التدخل اليدوي القسري ما يلي:
- يقوم المشغلون بفحص المحرك والمعدات المدفوعة فعليًا بحثًا عن الأعطال الميكانيكية
- يتم تحديد أسباب الحمل الزائد (المحامل المحشورة، الحمل الزائد، عدم توازن الطور) وتصحيحها
- وقت التبريد كافٍ قبل محاولات إعادة التشغيل
- يتم توثيق أحداث التعثر لاتجاهات الصيانة
التطبيقات المثالية:
- أنظمة السلامة الحرجة حيث تشكل إعادة التشغيل غير المراقب مخاطر
- المحركات التي تقود المعدات التي قد تتضرر بسبب إعادة التشغيل غير المتوقعة (الناقلات، الخلاطات، الكسارات)
- التركيبات ذات القدرة المحدودة على المراقبة عن بعد
- التطبيقات الخاضعة لمتطلبات الإغلاق / وضع العلامات الخاصة بـ OSHA
- الضواغط المحكمة الإغلاق التي تتطلب التحقق من التبريد قبل إعادة التشغيل
القيود:
- يتطلب الوصول المحلي إلى موقع المرحل
- يزيد من وقت التوقف في التركيبات البعيدة أو التي يصعب الوصول إليها
- غير مناسب للعمليات الآلية بالكامل التي تتطلب تشغيلًا غير مراقب
- قد يتطلب موظفين إضافيين للعمليات على مدار الساعة طوال أيام الأسبوع
تكوين إعادة الضبط التلقائي
تستعيد مرحلات إعادة الضبط التلقائي نفسها بمجرد أن يبرد العنصر الحراري إلى ما دون عتبة إعادة الضبط. تعود آلية التلامس إلى التعشيق دون تدخل المشغل، مما يسمح بإعادة تنشيط مشغل المحرك عند استعادة طاقة التحكم.
المزايا التشغيلية: تتيح إعادة الضبط التلقائي:
- إعادة تشغيل النظام عن بعد عبر التحكم PLC أو SCADA
- تقليل وقت التوقف عن العمل لأحداث الحمل الزائد العابرة
- التشغيل غير المأهول في التركيبات البعيدة (محطات الضخ، أنظمة التدفئة والتهوية وتكييف الهواء)
- تبسيط التكامل مع أنظمة أتمتة المباني
اعتبارات حاسمة:
- دورات إعادة التشغيل المتكررة: إذا استمر سبب الحمل الزائد، فإن إعادة الضبط التلقائي تسمح ببدء تشغيل المحرك المتكرر الذي يمكن أن يسخن اللفات بسرعة بما يتجاوز حدود التلف الحراري
- حركة المعدات غير المتوقعة: يمكن أن تخلق إعادة التشغيل التلقائي مخاطر إذا كان الأفراد يعملون بالقرب من الآلات بافتراض أنها معطلة
- أوضاع الفشل المقنعة: قد تتم إعادة ضبط الرحلات العابرة قبل أن يلاحظ المشغلون ذلك، مما يخفي المشكلات الميكانيكية أو الكهربائية المتطورة
- خطر تلف الضاغط: قد تبدأ أنظمة التبريد في إعادة التشغيل قبل أن يتعادل ضغط غاز التبريد، مما يتسبب في فشل الضاغط
مصفوفة تحديد وضع إعادة الضبط
| نوع التطبيق | وضع إعادة الضبط الموصى به | التبرير |
|---|---|---|
| أنظمة النقل | يدوي | يمنع إعادة التشغيل مع وجود مواد محشورة أو أفراد بالقرب من المعدات |
| مضخات غاطسة (عن بعد) | أوتوماتيكي | يتيح إعادة التشغيل عن بعد؛ المراقبة عبر SCADA للرحلات المتكررة |
| محركات أدوات الآلة | يدوي | يضمن التحقيق في الربط الميكانيكي أو كسر الأداة |
| وحدات معالجة الهواء HVAC | أوتوماتيكي | الأحمال الزائدة العابرة شائعة؛ مطلوب تكامل أتمتة المباني |
| الضواغط المحكمة الإغلاق | يدوي | فترة تبريد إلزامية؛ يمنع تلف الدورة القصيرة |
| مضخات الري | أوتوماتيكي | المواقع البعيدة؛ الحمل الزائد العابر المقبول أثناء بدء التشغيل |
| محركات الخلاط / المحرض | يدوي | يمنع إعادة التشغيل مع المواد المتصلبة أو الفشل الميكانيكي |
| وحدات السطح المعبأة | أوتوماتيكي | عناصر تحكم متكاملة؛ المراقبة عن بعد عبر BMS |
تحديد فئة التعثر للحماية الحرارية للمحرك
تحدد فئة التعثر الحد الأقصى للوقت الذي يسمح فيه مرحل الحمل الزائد الحراري باستمرار التيار الزائد قبل مقاطعة الدائرة. يضمن هذا التصنيف القياسي، المحدد بموجب معايير IEC 60947-4-1 و UL، أن تتطابق خصائص استجابة المرحل مع السعة الحرارية للمحرك وملفات تعريف البدء.
فهم معايير فئة التعثر
يتم التعبير عن فئة التعثر كرقم (5 أو 10 أو 20 أو 30) يمثل الحد الأقصى لوقت التعثر بالثواني عندما يحمل المرحل 600٪ من إعداد تياره من بداية باردة. يوفر شرط الاختبار القياسي هذا أساسًا ثابتًا لمقارنة استجابة المرحل عبر الشركات المصنعة.
| فئة الفصل | زمن الفصل عند تيار 600٪ من تيار الحمل الكامل | التطبيقات النموذجية |
|---|---|---|
| الفئة 5 | 5 ثوانٍ كحد أقصى | المضخات الغاطسة، الضواغط المحكمة (كتلة حرارية محدودة) |
| الفئة 10 | 10 ثوانٍ كحد أقصى | محركات IEC، تطبيقات البدء السريع، المحركات المبردة صناعياً |
| الفئة 20 | 20 ثانية كحد أقصى | محركات NEMA تصميم B، التطبيقات الصناعية العامة (الأكثر شيوعاً) |
| الفئة 30 | 30 ثانية كحد أقصى | الأحمال ذات القصور الذاتي العالي، محركات الخدمة الشاقة، أوقات التسارع الممتدة |

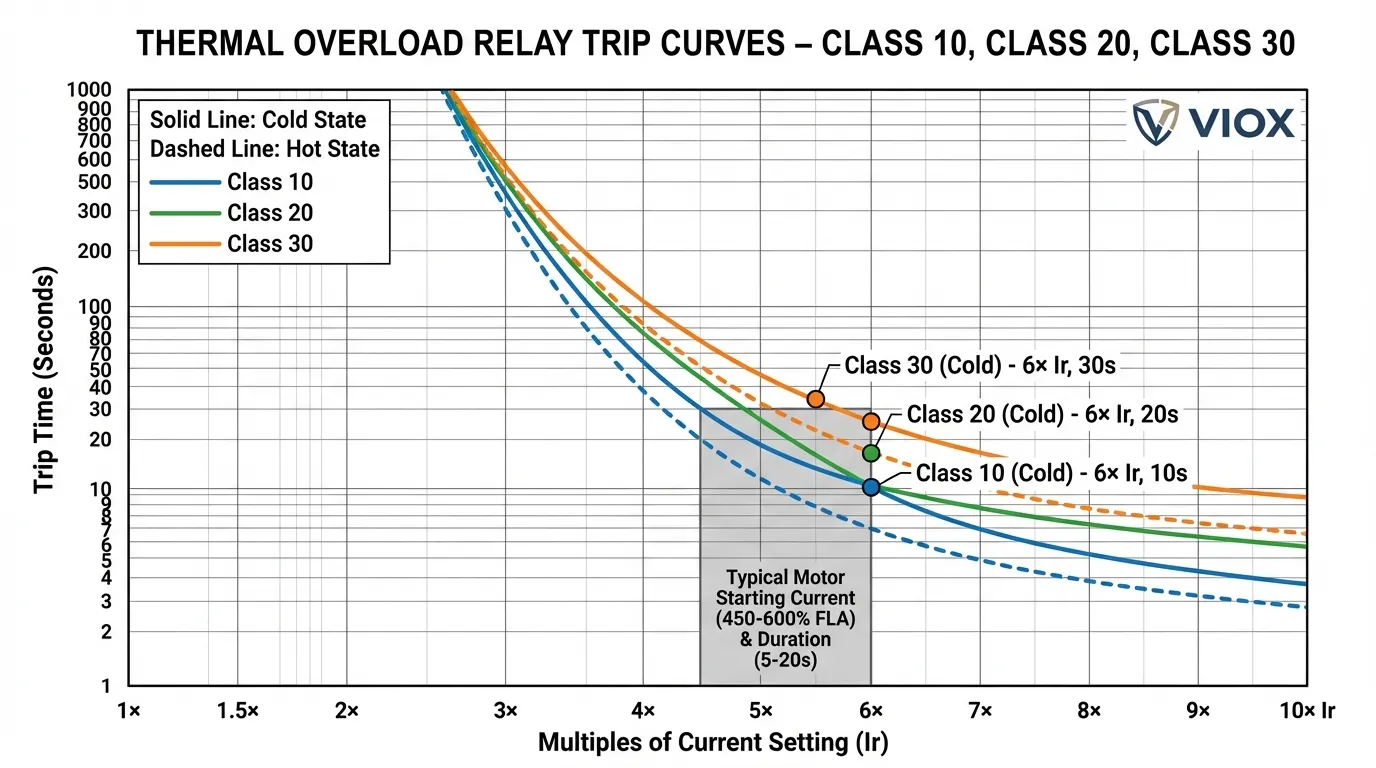

منحنيات الفصل في الحالة الباردة مقابل الحالة الساخنة
تُظهر مرحلات الحمل الزائد الحراري خصائص استجابة مختلفة بشكل كبير اعتماداً على حالتها الحرارية الأولية:
التشغيل في الحالة الباردة: عندما يبدأ المحرك بعد فترة تبريد كافية (عادةً ساعتين أو أكثر في درجة حرارة الغرفة)، يبدأ العنصر الحراري من درجة حرارة الغرفة. يتطلب المرحل أقصى وقت لتجميع الحرارة والوصول إلى عتبة الفصل. تمثل منحنيات الفصل المنشورة عادةً أداء الحالة الباردة.
التشغيل في الحالة الساخنة: تبدأ المحركات التي تعمل بشكل متكرر أو تعيد التشغيل بعد وقت قصير من التوقف بدرجات حرارة مرتفعة للعنصر الحراري. تُظهر منحنيات الفصل في الحالة الساخنة أوقات استجابة أسرع بنسبة 20-30٪ لأن المرحل يبدأ بالقرب من عتبة الفصل. توفر هذه الاستجابة المتسارعة حماية حاسمة للمحركات التي تتعرض لأحداث حمل زائد متكررة دون فترات تبريد كافية.
الآثار العملية:
- يجب أن تأخذ تطبيقات البدء والإيقاف المتكررة في الاعتبار منحنيات الحالة الساخنة لتجنب الفصل المزعج
- تعمل المحركات ذات دورات التشغيل التي تتجاوز 60٪ بشكل أساسي في ظروف الحالة الساخنة
- تقوم المرحلات المعوضة لدرجة الحرارة بضبط خصائص الفصل بناءً على درجة الحرارة المحيطة للحفاظ على حماية متسقة
اختيار فئة الفصل الخاصة بالتطبيق
معايير اختيار الفئة 10:
- المحركات ذات السعة الحرارية المحدودة (المضخات الغاطسة، التصميمات المقترنة عن كثب)
- تطبيقات البدء السريع حيث يكتمل التسارع في غضون 3-5 ثوانٍ
- محركات IEC المصممة لاستجابة حماية أسرع
- التطبيقات التي يحدث فيها تلف المحرك بسرعة أثناء ظروف الدوار المقفل
مثال على ذلك: يعمل محرك مضخة بئر غاطسة بقدرة 15 حصاناً مع عزل من الفئة B مغموراً في ماء بدرجة حرارة 50 درجة فهرنهايت. يسمح التبريد الخارجي بحماية قوية من الفئة 10 دون فصل مزعج أثناء البدء العادي، مع توفير استجابة سريعة إذا جفت المضخة أو واجهت ربطاً ميكانيكياً.
معايير اختيار الفئة 20 (الأكثر شيوعاً):
- محركات NEMA تصميم B ذات سعة حرارية قياسية
- التطبيقات الصناعية العامة مع أوقات تسارع من 5 إلى 10 ثوانٍ
- الأحمال ذات متطلبات عزم الدوران المعتدلة
- التطبيقات التي تكون فيها الأحمال الزائدة العابرة العرضية مقبولة
مثال على ذلك: يتعرض محرك بقدرة 50 حصاناً يقود مروحة طرد مركزي في نظام HVAC لتسارع من 5 إلى 7 ثوانٍ مع تيار بدء يبلغ 450٪. تستوعب حماية الفئة 20 بدء التشغيل العادي بينما تفصل في غضون 20 ثانية إذا أصبحت المروحة مرتبطة ميكانيكياً أو تعرضت لفشل في المحمل.
معايير اختيار الفئة 30:
- الأحمال ذات القصور الذاتي العالي التي تتطلب تسارعاً ممتداً (15-25 ثانية)
- محركات الخدمة الشاقة أو الخدمة الشاقة مع سعة حرارية محسنة
- التطبيقات ذات عزم الدوران العالي (الكاسحات، مطاحن الكرة، الطاردات)
- الأحمال التي يتجاوز فيها تيار البدء 500٪ من تيار الحمل الكامل لفترات طويلة
مثال على ذلك: يتطلب محرك بقدرة 200 حصان يقود مطحنة كروية 18-22 ثانية للوصول إلى السرعة الكاملة بسبب الكتلة الدوارة الهائلة. تخلق وزن شحنة المطحنة تيار بدء بنسبة 550٪ طوال فترة التسارع. تمنع حماية الفئة 30 الفصل المزعج أثناء البدء العادي مع الاستمرار في الحماية من ظروف الدوار المقفل أو الانحشار الميكانيكي.
أخطاء شائعة في اختيار فئة الفصل
زيادة الحجم لتجنب الفصل المزعج: يؤدي تحديد حماية الفئة 30 لمحرك قياسي يعاني من فصل مزعج إلى إخفاء المشكلات الأساسية (الربط الميكانيكي، مشكلات الجهد، التحجيم غير السليم للمرحل) بدلاً من معالجة الأسباب الجذرية. تعرض هذه الممارسة المحركات للتلف الحراري أثناء أحداث الحمل الزائد الحقيقية.
التقليل من الحجم من أجل “حماية أفضل”: يؤدي تحديد مرحلات الفئة 10 للأحمال ذات القصور الذاتي العالي إلى حدوث فواصل مزعجة متكررة أثناء التسارع العادي. يؤدي ذلك إلى قيام المشغلين بإلغاء أنظمة الحماية أو زيادة إعدادات المرحل - وهما ممارستان تقضيان على حماية المحرك الفعالة.
تجاهل منحنيات الحالة الساخنة: يجب أن تقوم التطبيقات ذات الدورات المتكررة بتقييم خصائص الفصل في الحالة الساخنة. قد يتعرض المحرك الذي يبدأ بنجاح في حالة باردة إلى فواصل مزعجة بعد عدة دورات سريعة بسبب تراكم حرارة العنصر الحراري.
تعويض درجة الحرارة المحيطة
تتم معايرة مرحلات الحمل الزائد الحراري للحصول على الأداء الأمثل في درجة حرارة محيطة تبلغ 40 درجة مئوية (104 درجة فهرنهايت) وفقاً لمعايير IEC. تؤثر الانحرافات الكبيرة عن هذه النقطة المرجعية على دقة الفصل ووقت الاستجابة، مما قد يؤدي إلى تعريض حماية المحرك للخطر أو التسبب في فواصل مزعجة.
تأثيرات درجة الحرارة على أداء المرحل
درجات الحرارة المحيطة المرتفعة (> 40 درجة مئوية):
- تبدأ العناصر الحرارية بالقرب من عتبة الفصل
- تنخفض أوقات الفصل بنسبة 10-20٪ عند درجة حرارة محيطة تبلغ 50 درجة مئوية
- خطر الفصل المزعج أثناء التشغيل العادي للمحرك
- انخفاض إعداد التيار الفعال (يفصل المرحل عند تيار فعلي أقل)
درجات الحرارة المحيطة المنخفضة (<20 درجة مئوية):
- تتطلب العناصر الحرارية المزيد من تراكم الحرارة للفصل
- تزداد أوقات الفصل بنسبة 15-25٪ عند درجة حرارة محيطة تبلغ 0 درجة مئوية
- خطر عدم كفاية حماية المحرك أثناء الأحمال الزائدة الحقيقية
- زيادة إعداد التيار الفعال (قد لا يفصل المرحل حتى يحدث تلف للمحرك)
تقنيات التعويض
التعويض ثنائي المعدن: تشتمل المرحلات ثنائية المعدن الممتازة على عناصر ثنائية المعدن تعويضية إضافية تعاكس تأثيرات درجة الحرارة المحيطة. تقوم هذه العناصر بضبط موضع آلية الفصل بناءً على درجة الحرارة المحيطة، والحفاظ على خصائص فصل متسقة عبر نطاقات تشغيل من -25 درجة مئوية إلى +60 درجة مئوية.
استشعار درجة الحرارة الإلكتروني: تستخدم مرحلات الحمل الزائد الإلكترونية الحديثة مستشعرات الثرمستور أو RTD لقياس درجة الحرارة المحيطة وتعديل عتبات التعثر حسابيًا. يوفر هذا التعويض النشط دقة ±3 درجات مئوية عبر نطاقات واسعة من درجات الحرارة ويتيح ميزات متقدمة مثل النمذجة الحرارية للمحرك.
إرشادات التطبيق
التركيبات الخارجية: تتعرض المحركات الموجودة في العبوات الخارجية لدرجات حرارة محيطة تتراوح من -20 درجة مئوية إلى +50 درجة مئوية اعتمادًا على المناخ والحمل الشمسي. تعتبر المرحلات المعوضة لدرجة الحرارة إلزامية للحماية المتسقة عبر الاختلافات الموسمية.
البيئات ذات درجة الحرارة العالية: تتطلب المسابك ومصانع الصلب وغيرها من البيئات الصناعية ذات درجة الحرارة العالية مرحلات مصنفة للتشغيل المستمر في درجة حرارة محيطة تبلغ 60 درجة مئوية مع تخفيض مناسب لإعدادات التيار أو اختيار نماذج درجة الحرارة العالية.
تطبيقات التخزين البارد: تتطلب المستودعات المبردة ومرافق التخزين البارد التي تعمل في درجة حرارة -20 درجة مئوية إلى 0 درجة مئوية مرحلات مصنفة لدرجة حرارة منخفضة مع تعويض لمنع التعثر المتأخر أثناء زيادة تحميل المحرك.
سير عمل الاختيار العملي
الخطوة 1: تحديد الخصائص الحرارية للمحرك
اجمع بيانات لوحة اسم المحرك والتطبيق التالية:
- أمبير الحمل الكامل (FLA) من لوحة اسم المحرك
- عامل الخدمة (SF) - عادةً 1.0 أو 1.15 للمحركات الصناعية
- فئة العزل (B أو F أو H) تشير إلى السعة الحرارية
- دورة العمل والبدء المتوقع في الساعة
- وقت التسارع في ظل ظروف الحمل الكامل
الخطوة 2: تحديد تقنية التسخين
اختر ثنائي المعدن إذا:
- حماية المحركات الصناعية العامة (1-800 حصان)
- القدرة على إعادة الضبط التلقائي مطلوبة للتشغيل عن بعد
- القيود الميزانية تؤدي إلى انخفاض التكلفة الأولية
- يتضمن التطبيق أحمالًا متغيرة أو دورات متكررة
اختر سبيكة يوتكتية إذا:
- نقاط تعثر دقيقة وقابلة للتكرار مطلوبة
- تكامل بداية مصنف NEMA (الحجم 1-6)
- ضاغط محكم أو محرك عملية حرج
- التحقق من إعادة الضبط اليدوي إلزامي للامتثال للسلامة
الخطوة 3: تحديد فئة التعثر
حدد الفئة 10 إذا:
- وقت تسارع المحرك <5 ثوانٍ
- محرك مصنف IEC أو تطبيق مضخة غاطسة
- تتطلب السعة الحرارية المحدودة للمحرك حماية سريعة
- تطبيق سريع البدء مع حمل قصور ذاتي منخفض
حدد الفئة 20 إذا (الخيار الافتراضي):
- محرك NEMA Design B بسعة حرارية قياسية
- وقت التسارع 5-10 ثوانٍ
- تطبيق صناعي عام بدون متطلبات خاصة
- لا تحدد الشركة المصنعة للمحرك فئة بديلة
حدد الفئة 30 إذا:
- حمل قصور ذاتي عالي مع وقت تسارع> 15 ثانية
- تصنيف محرك الخدمة الشاقة أو الخدمة الشاقة
- توصي الشركة المصنعة للمحرك تحديدًا بالفئة 30
- تعثر مزعج موثق مع الفئة 20 أثناء البدء العادي
الخطوة 4: اختيار وضع إعادة الضبط
حدد إعادة الضبط اليدوي إذا:
- تتطلب لوائح السلامة تحقق المشغل قبل إعادة التشغيل
- يمكن أن تتلف المعدات بسبب إعادة التشغيل غير المتوقعة
- الوصول المحلي إلى موقع المرحل عملي
- يتضمن التطبيق إجراءات الإغلاق / وضع العلامات
حدد إعادة الضبط التلقائي إذا:
- يتطلب التثبيت عن بعد تشغيلًا غير مراقب
- هناك حاجة إلى تكامل SCADA أو BMS لإعادة التشغيل الآلي
- الزيادات المفاجئة المتوقعة مقبولة
- تم تنفيذ مراقبة وإنذار شامل عن بعد
الخطوة 5: ضع في اعتبارك العوامل البيئية
تعويض درجة الحرارة مطلوب إذا:
- تختلف درجة الحرارة المحيطة> ± 10 درجات مئوية عن مرجع 40 درجة مئوية
- التركيب الخارجي يخضع لدرجات الحرارة القصوى الموسمية
- بيئة ذات درجة حرارة عالية (المسابك ومصانع الصلب)
- التخزين البارد أو تركيب المساحات المبردة
اعتبارات بيئية إضافية:
- تتطلب الأجواء المسببة للتآكل حاويات مرحل محكمة الغلق
- تفضل البيئات عالية الاهتزاز تقنية السبائك اليوتكتية
- تتطلب الظروف المتربة تصنيف حاوية NEMA 12 أو IP54 كحد أدنى
التكامل مع أنظمة حماية المحرك
تعمل مرحلات الحمل الزائد الحراري كجزء من استراتيجية شاملة لحماية المحرك. إن فهم دورهم داخل بنية الحماية الأوسع يضمن التنسيق الفعال ويمنع فجوات الحماية.
التنسيق مع أجهزة الحماية في المنبع
تنسيق قاطع الدائرة: يجب أن يوفر قاطع الدائرة أو واقي دائرة المحرك (MCP) في المنبع حماية من قصر الدائرة دون التدخل في تشغيل مرحل الحمل الزائد. يضمن التنسيق السليم ما يلي:
- ضبط رحلة قاطع الدائرة اللحظية أعلى تيار الدوار المقفل للمحرك (عادةً 10-12 × FLA)
- يوفر مرحل الحمل الزائد كل الحماية لنطاق 115-600% FLA
- لا يوجد تداخل أو فجوة في تغطية الحماية عبر نطاقات التيار
تنسيق المصهر: عندما توفر المصهرات حماية من قصر الدائرة، حدد مصهرات من الفئة RK1 أو الفئة J بخصائص تأخير زمني تسمح بتيار بدء تشغيل المحرك دون فتح. يجب أن تُظهر منحنيات التنسيق فصلًا واضحًا بين الحد الأدنى لوقت انصهار المصهر والحد الأقصى لوقت تعثر مرحل الحمل الزائد.
التكامل مع الكونتاكتورات
يتم تركيب مرحلات الحمل الزائد الحراري مباشرةً على الكونتاكتورات في تكوينات IEC أو يتم تركيبها بشكل منفصل في تجميعات NEMA. تتصل جهات الاتصال المساعدة لمرحل الحمل الزائد في سلسلة مع دائرة ملف الكونتاكتور، مما يضمن أن أي تعثر للحمل الزائد يؤدي إلى إزالة تنشيط الكونتاكتور ومقاطعة طاقة المحرك.
اعتبارات الأسلاك الهامة:
- جهات الاتصال المساعدة لمرحل الحمل الزائد مصنفة لجهد وتيار دائرة التحكم
- يضمن التوزيع المرحلي المناسب مراقبة جميع مراحل المحرك الثلاث (مرحلات ثلاثية الأقطاب)
- عناصر التسخين ذات حجم مناسب لـ FLA الفعلي للمحرك، وليس تصنيف قاطع الدائرة
- تتضمن دائرة التحكم إشارة حالة إعادة تعيين الحمل الزائد
للحصول على إرشادات مفصلة حول اختيار الكونتاكتور وأساسيات التحكم في المحرك، راجع دليلنا الشامل حول ماهية الكونتاكتورات وكيفية عملها.
ميزات الحماية المتقدمة
توفر مرحلات الحمل الزائد الإلكترونية الحديثة قدرات حماية محسنة تتجاوز النمذجة الحرارية الأساسية:
حماية من الأعطال الأرضية: يكتشف عدم توازن التيار بين المراحل مما يشير إلى ظروف خطأ أرضي. أمر بالغ الأهمية لسلامة الأفراد في البيئات الرطبة أو الموصلة.
حماية فقدان/عدم توازن الطور: يراقب جميع المراحل الثلاث ويتعثر إذا تجاوز عدم توازن الجهد أو التيار 10-15%. يمنع تلف الطور الواحد للمحركات ثلاثية الطور.
حماية الدوار المقفل: يوفر استجابة تعثر أسرع عندما يفشل المحرك في التسارع، مما يمنع تلف اللفات أثناء ظروف التشويش الميكانيكي.
النمذجة الحرارية للمحرك: تحسب المرحلات الإلكترونية الحرارة المتراكمة للمحرك بناءً على سجل التيار ودورة التشغيل ووقت التبريد. توفر هذه الخوارزمية المتطورة حماية فائقة مقارنة باستجابة العنصر الحراري البسيطة.
لفهم أساسي لعملية ومكونات مرحل الحمل الزائد الحراري، راجع مقالتنا المفصلة حول أساسيات مرحل الحمل الزائد الحراري.
أفضل ممارسات التركيب والتشغيل
التحجيم والإعداد المناسبان للمرحل
إجراء إعداد التيار:
- حدد موقع أمبير الحمل الكامل (FLA) للوحة اسم المحرك
- بالنسبة للمحركات ذات معامل الخدمة 1.15: اضبط المرحل على FLA للمحرك
- بالنسبة للمحركات ذات معامل الخدمة 1.0: اضبط المرحل على 90% من FLA للمحرك
- تحقق من أن الإعداد يراعي أي عدم توازن حالي في الأنظمة ثلاثية الطور
أخطاء التحجيم الشائعة:
- ضبط المرحل على تصنيف قاطع الدائرة بدلاً من FLA للمحرك
- عدم مراعاة معامل الخدمة في حساب الإعداد
- زيادة حجم إعداد المرحل لمنع التعثرات المزعجة بدلاً من معالجة الأسباب الجذرية
- استخدام تصنيف تيار مرحل أحادي الطور لتطبيقات المحركات ثلاثية الطور
اعتبارات التركيب والبيئة
متطلبات التوجيه: تتم معايرة معظم مرحلات الحمل الزائد الحراري لوضع التركيب الرأسي (±30 درجة من الوضع الرأسي). يمكن أن يؤثر التركيب الأفقي على دقة التعثر بنسبة 10-15% بسبب تأثيرات الجاذبية على آليات التعثر الميكانيكية. استشر مواصفات الشركة المصنعة لمعرفة اتجاهات التركيب المعتمدة.
اختيار العلبة:
- البيئات الداخلية النظيفة: NEMA 1 / IP20 كحد أدنى
- المواقع الخارجية أو المتربة: NEMA 3R أو 4 / IP54 أو IP65
- الأجواء المسببة للتآكل: NEMA 4X من الفولاذ المقاوم للصدأ / IP66
- المواقع الخطرة: علب مقاومة للانفجار وفقًا للمادة 500 من NEC
متطلبات التهوية: تأكد من وجود دوران هواء كافٍ حول المرحلات الحرارية. قد تتطلب البادئات المغلقة في البيئات الحارة تهوية قسرية أو علب كبيرة الحجم لمنع درجة الحرارة المحيطة من التأثير على أداء المرحل.
الاختبار والتحقق
اختبارات التشغيل الأولية:
- اختبار الاستمرارية: تحقق من تشغيل جهة الاتصال المساعدة من خلال زر الاختبار اليدوي
- التحقق من إعداد التيار: تأكد من أن القرص أو الإعداد الرقمي يطابق FLA للمحرك
- تأكيد فئة التعثر: تحقق من أن فئة تعثر المرحل تتطابق مع متطلبات المحرك
- اختبار وظيفة إعادة الضبط: تأكد من أن إعادة الضبط اليدوية أو التلقائية تعمل بشكل صحيح
- فحص توازن الطور: قم بقياس التيار على جميع المراحل الثلاث تحت الحمل الكامل
اختبار الصيانة الدورية:
- التحقق السنوي من وقت التعثر باستخدام حقن التيار الأولي (اختبار 600% FLA)
- قياس مقاومة التلامس على جهات الاتصال المساعدة
- الفحص البصري بحثًا عن علامات ارتفاع درجة الحرارة أو التآكل أو التلف الميكانيكي
- التحقق من المعايرة للمرحلات القابلة للتعديل (قارن بمواصفات الشركة المصنعة)
استكشاف المشكلات الشائعة وإصلاحها
التعثر المزعج
| الأعراض | سبب محتمل | إجراء التشخيص | الحل |
|---|---|---|---|
| التعثرات أثناء بدء تشغيل المحرك | فئة الفصل سريعة جدًا للتطبيق | قياس وقت التسارع؛ مقارنته بمنحنى فصل المرحل | الترقية إلى فئة فصل أبطأ (10→20 أو 20→30) |
| يفصل بعد عدة بدايات سريعة | تبريد غير كاف بين البدايات | مراقبة دورة التشغيل؛ التحقق من منحنى الفصل في الحالة الساخنة | تقليل تردد البدء أو تحديد مرحل بذاكرة حرارية أفضل |
| يفصل في الطقس الحار فقط | تعويض درجة الحرارة المحيطة غير كاف | قياس درجة حرارة العلبة أثناء أحداث الفصل | تركيب مرحل مُعوَّض لدرجة الحرارة أو تحسين التهوية |
| فصول عشوائية تحت الحمل الطبيعي | وصلات عنصر التسخين مفكوكة | فحص أطراف عنصر التسخين؛ قياس انخفاض الجهد | إحكام الوصلات؛ استبدال السخانات التالفة |
| يفصل على طور واحد فقط | عدم توازن الطور أو فشل سخان واحد | قياس التيار على جميع الأطوار الثلاثة | موازنة الحمل؛ استبدال عنصر التسخين المعيب |
الفشل في الفصل أثناء الحمل الزائد
مشكلة سلامة حرجة: المرحل الذي يفشل في الفصل أثناء ظروف الحمل الزائد الحقيقية يعرض المحرك للتلف الحراري ومخاطر الحريق المحتملة. مطلوب تحقيق فوري.
خطوات التشخيص:
- التحقق من أن إعداد تيار المرحل يطابق تيار الحمل الكامل للمحرك (FLA) (غير مبالغ فيه)
- اختبار وظيفة فصل المرحل باستخدام زر الاختبار اليدوي
- قياس تيار المحرك الفعلي في ظل ظروف التحميل
- مقارنة التيار المقاس بإعداد المرحل ومنحنى الفصل
- إجراء اختبار الحقن الأولي عند 150٪ و 200٪ من إعداد المرحل
الأسباب الشائعة:
- زيادة إعداد المرحل عن غير قصد لمنع الفصول المزعجة
- تلف عناصر التسخين أو تركيب حجم غير صحيح
- آلية الفصل الميكانيكية عالقة أو مهترئة
- مرحل إعادة الضبط التلقائي يعيد الضبط بشكل متكرر قبل أن يلاحظ المشغل الفصول
الأسئلة المتداولة
س: هل يمكنني استخدام مرحل حمل حراري زائد من الفئة 20 مع محرك من الفئة 10؟
ج: لا. استخدام فئة فصل أبطأ مما يتطلبه المحرك يعرض المحرك للتلف الحراري أثناء ظروف الحمل الزائد. تحدد الشركة المصنعة للمحرك فئة الفصل المطلوبة بناءً على السعة الحرارية وتصميم التبريد للمحرك. قم دائمًا بمطابقة أو تجاوز (أسرع) متطلبات فئة الفصل المحددة للمحرك. إذا كنت تواجه فصولًا مزعجة مع فئة الفصل الصحيحة، فابحث عن السبب الجذري (التعليق الميكانيكي، مشاكل الجهد، التحجيم غير السليم) بدلاً من تحديد مرحل أبطأ.
س: كيف أعرف ما إذا كان تطبيقي يحتاج إلى تعويض درجة الحرارة المحيطة؟
ج: تعويض درجة الحرارة ضروري عندما تختلف درجة الحرارة المحيطة بأكثر من ±10 درجات مئوية عن معيار المعايرة البالغ 40 درجة مئوية. احسب نطاق درجة الحرارة المتوقع في موقع المرحل، مع مراعاة الاختلافات الموسمية، والحمل الشمسي على العبوات الخارجية، والحرارة من المعدات المجاورة. تشمل التطبيقات التي تتطلب تعويضًا التركيبات الخارجية، والبيئات الصناعية ذات درجة الحرارة العالية (>50 درجة مئوية)، ومرافق التخزين البارد (<20 درجة مئوية). تتضمن مرحلات الحمل الزائد الإلكترونية الحديثة تعويضًا تلقائيًا لدرجة الحرارة كميزة قياسية.
س: ما هو الفرق بين مرحلات الحمل الحراري الزائد وقواطع دوائر المحرك؟
ج: توفر مرحلات الحمل الحراري الزائد حماية متأخرة زمنيًا ضد ظروف التيار الزائد المستمر (نطاق 115-600٪ من تيار الحمل الكامل للمحرك)، مما يسمح للمحركات بالبدء بشكل طبيعي مع الحماية من تلف الحمل الزائد. قواطع دوائر المحرك (MCPs) هي قواطع دوائر متخصصة توفر حماية فورية ضد قصر الدائرة (عادةً >10× تيار الحمل الكامل للمحرك) بدون تأخير زمني. تتطلب الحماية الكاملة للمحرك كلا الجهازين: قواطع دوائر المحرك للحماية من قصر الدائرة ومرحلات الحمل الحراري الزائد للحماية من الحمل الزائد. تجمع بعض قواطع دوائر حماية المحرك الحديثة (MPCBs) بين الوظيفتين في جهاز واحد.
س: هل يمكنني استبدال الوحدات الحرارية المصنوعة من سبيكة يوتكتيكية بعناصر ثنائية المعدن؟
ج: لا. تحتوي مرحلات السبيكة اليوتكتيكية وثنائية المعدن على تكوينات تركيب مختلفة، ومواصفات عنصر التسخين، وخصائص الفصل. تم تصميم قاعدة المرحل والكونتاكتور لنوع عنصر حراري معين. سيؤدي خلط التقنيات إلى تركيب غير سليم، وخصائص فصل غير صحيحة، وفقدان حماية المحرك. عند استبدال العناصر الحرارية، استخدم دائمًا رقم جزء الشركة المصنعة المحدد لطراز المرحل الخاص بك. يتطلب الرجوع المتبادل بين الشركات المصنعة تحققًا دقيقًا من التصنيفات الكهربائية ومنحنيات الفصل.
س: لماذا يستمر مرحل إعادة الضبط التلقائي الخاص بي في التشغيل والإيقاف؟
ج: يشير تكرار دورة إعادة الضبط التلقائي إلى أن حالة الحمل الزائد لم يتم حلها. يفصل المرحل، ويبرد، ويعيد الضبط، ويفصل مرة أخرى على الفور لأن المحرك يستمر في سحب تيار مفرط. يمكن أن تؤدي هذه الدورة إلى ارتفاع درجة حرارة ملفات المحرك بسرعة تتجاوز حدود التلف الحراري. الإجراءات الفورية المطلوبة: (1) التبديل إلى وضع إعادة الضبط اليدوي أو تركيب جهاز قفل لمنع المزيد من الدورات، (2) التحقيق في سبب الحمل الزائد - التحقق من التعليق الميكانيكي، أو الحمل الزائد، أو عدم توازن الطور، أو مشاكل الجهد، (3) قياس تيار المحرك الفعلي تحت الحمل ومقارنته بلوحة الاسم تيار الحمل الكامل للمحرك، (4) التحقق من أن إعداد المرحل يطابق متطلبات المحرك. لا تقم أبدًا بزيادة إعداد المرحل لإيقاف الدورة دون تحديد السبب الجذري وتصحيحه.
الختام
يتطلب تحديد مرحل الحمل الحراري الزائد المناسب موازنة تقنية التسخين، ووضع إعادة الضبط، وفئة الفصل، والعوامل البيئية مقابل متطلبات حماية المحرك المحددة الخاصة بك. توفر المرحلات ثنائية المعدن حماية متعددة الاستخدامات وفعالة من حيث التكلفة لمعظم التطبيقات الصناعية، بينما توفر أنواع السبيكة اليوتكتيكية خصائص فصل دقيقة للعمليات الحرجة. يفرض إعادة الضبط اليدوي التحقق من السلامة ولكنه يحد من الأتمتة، بينما يتيح إعادة الضبط التلقائي التشغيل عن بُعد مع بروتوكولات مراقبة دقيقة.
يؤثر تحديد فئة الفصل بشكل مباشر على تردد الفصل المزعج وفعالية حماية المحرك - تعمل الفئة 20 كإعداد افتراضي لمحركات NEMA، مع تحديد الفئة 10 أو 30 فقط عندما تتطلب الخصائص الحرارية للمحرك أو ملفات تعريف الحمل استجابة أسرع أو أبطأ. يصبح تعويض درجة الحرارة المحيطة ضروريًا للتركيبات التي تشهد اختلافات كبيرة في درجة الحرارة.
لتصميم نظام حماية المحرك الشامل، قم بدمج مرحلات الحمل الحراري الزائد مع حماية من قصر الدائرة في المنبع منسقة بشكل صحيح وفكر في المرحلات الإلكترونية المتقدمة للتطبيقات التي تتطلب اكتشاف الأعطال الأرضية أو مراقبة الطور أو إمكانات النمذجة الحرارية المتطورة. يضمن الاختبار والصيانة المنتظمة استمرار موثوقية الحماية طوال عمر خدمة المرحل.
